Tổng quan về giáo trình

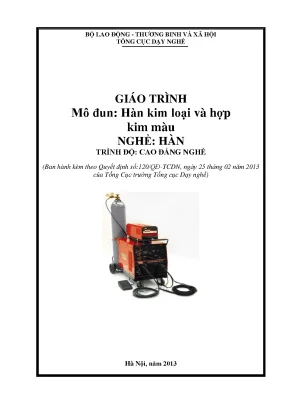

Giáo trình Mô đun: Hàn kim loại và hợp kim màu (Mã mô đun: MĐ 31) là tài liệu đào tạo chuyên môn thuộc hệ thống Giáo trình Đào tạo Nghề trình độ Cao đẳng nghề Hàn, được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng Cục trưởng Tổng cục Dạy nghề (Bộ Lao động - Thương binh và Xã hội), do Lưu Văn Núi làm chủ biên.

Trong chương trình khung đào tạo nghề Hàn, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung và các môn học chuyên môn nghề cơ bản. Thời lượng đào tạo tổng thể của mô đun là 120 giờ, bao gồm 16 giờ lý thuyết, 98 giờ thực hành và 6 giờ kiểm tra định kỳ.

Mục tiêu học tập của giáo trình xác định người học sau khi hoàn thành khóa học có khả năng:

  • Trình bày tính chất lý nhiệt và các hiện tượng luyện kim đặc thù khi hàn kim loại và hợp kim màu;
  • Nêu thành phần, tính chất hóa học và vai trò của các loại khí bảo vệ, thuốc hàn và điện cực hàn;
  • Chuẩn bị phôi, vát mép và xử lý bề mặt phôi hàn theo yêu cầu của bản vẽ kỹ thuật;
  • Tính toán và thiết lập các thông số chế độ hàn (cường độ dòng điện, điện áp, tốc độ hàn, lưu lượng khí) phù hợp với chiều dày, chủng loại vật liệu và kiểu liên kết;
  • Vận hành thiết bị, dụng cụ và thực hiện các mối hàn giáp mối, hàn góc trên nhôm, đồng và hợp kim của chúng bằng các phương pháp hàn MIG, TIG, hàn khí và hàn hồ quang tay;
  • Nhận biết, kiểm tra và khắc phục các dạng khuyết tật mối hàn, đồng thời tuân thủ nghiêm ngặt quy định an toàn lao động và vệ sinh công nghiệp.

Giáo trình được xây dựng theo mô hình tích hợp lý thuyết và thực hành, trong đó nội dung lý thuyết phục vụ trực tiếp cho việc hướng dẫn thao tác kỹ năng thực nghiệm tại xưởng. Tài liệu chuẩn hóa các thông số kỹ thuật dựa trên các tiêu chuẩn quốc tế như tiêu chuẩn phân loại dây hàn và điện cực của Hiệp hội Hàn Hoa Kỳ (AWS) và tiêu chuẩn khí bảo vệ của Châu Âu (EN 439).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình kết cấu gồm 5 bài học chuyên đề, danh mục ký hiệu viết tắt và tài liệu tham khảo:

                      MÔ ĐUN 31: HÀN KIM LOẠI VÀ HỢP KIM MÀU (120 Giờ)
                                             │
      ┌──────────────────────────────────────┴──────────────────────────────────────┐
      │                                                                            │
 [Nhóm bài Hàn Nhôm & Hợp kim Nhôm]                             [Nhóm bài Hàn Đồng & Hợp kim Đồng]
      ├─ Bài 01: Hàn MIG Nhôm (16h: 2 LT / 14 TH)                    ├─ Bài 03: Hàn khí Đồng (40h: 4 LT / 36 TH)
      └─ Bài 02: Hàn TIG Nhôm (24h: 4 LT / 19 TH / 1 KT)             ├─ Bài 04: Hàn hồ quang tay Đồng (16h: 2 LT / 14 TH)
                                                                     └─ Bài 05: Hàn TIG Đồng (20h: 4 LT / 15 TH / 1 KT)
  • Bài 01: Hàn nhôm hợp kim nhôm bằng phương pháp hàn MIG (Mã bài MĐ 31.1 - 16 giờ): Cung cấp kiến thức về tính chất lý nhiệt của nhôm, nguyên lý cấp dây tự động trong môi trường khí trơ; tiêu chuẩn dây hàn AWS A5.10–1980 (như ER 1100, ER 4043, ER 5356); phân loại khí bảo vệ theo EN 439 (I1, I2, I3, R1); kỹ thuật làm sạch bề mặt bằng cơ học và hóa học; quy trình hàn góc (2F, 3F) và hàn giáp mối (1G, 2G, 3G) không vát mép và có vát mép.
  • Bài 02: Hàn nhôm hợp kim nhôm bằng phương pháp hàn TIG (Mã bài MĐ 31.2 - 24 giờ): Trình bày đặc điểm hồ quang điện cực không nóng chảy; phân loại điện cực Wolfram theo AWS (EWP, EWCe-2, EWLa-1/1.5/2, EWTh-1/2, EWZr-1, EWG); nguyên lý sử dụng nguồn điện xoay chiều (AC hình sin và xung sóng vuông); ứng dụng bộ cản thành phần một chiều và bộ cao tần (250–300W, 2–3 kV, 250–1000 kHz); kỹ thuật mài đầu điện cực dạng bán cầu; quy trình thực hiện liên kết 2F, 3F.
  • Bài 03: Hàn đồng hợp kim đồng bằng phương pháp hàn khí (40 giờ): Hướng dẫn tính chất của đồng, ngọn lửa hàn khí, thuốc hàn và kỹ năng thao tác hàn ngọn lửa khí cháy.
  • Bài 04: Hàn đồng hợp kim đồng bằng phương pháp hàn hồ quang tay (16 giờ): Cung cấp quy trình công nghệ và kỹ năng sử dụng que hàn thuốc bọc chuyên dụng để hàn đồng.
  • Bài 05: Hàn đồng hợp kim đồng bằng phương pháp hàn TIG (20 giờ): Trình bày kỹ thuật kiểm soát bể nóng chảy và năng lượng hàn khi hàn vật liệu đồng có độ tản nhiệt lớn bằng phương pháp TIG.

Trật tự nội dung được sắp xếp theo tiến trình logic: từ nhóm vật liệu nhôm đến nhóm vật liệu đồng, phân chia từ phương pháp hàn bán tự động năng suất cao (MIG) sang hàn điện cực không nóng chảy chất lượng cao (TIG), hàn khí và hồ quang tay.

Kiến thức nền tảng được xây dựng

  • Đặc tính nhiệt luyện và cơ lý của kim loại màu: Khối lượng riêng của nhôm xấp xỉ bằng $1/3$ thép hoặc đồng; độ dẫn điện và dẫn nhiệt cao gấp 4 lần thép; hệ số giãn nở nhiệt gấp 2 lần thép; hiện tượng nhôm không đổi màu khi chuyển trạng thái từ rắn sang lỏng; sự chênh lệch nhiệt độ nóng chảy giữa màng oxit $\text{Al}_2\text{O}_3$ ($2050^\circ\text{C}$) và nhôm nguyên chất ($600 - 650^\circ\text{C}$); nguy cơ lẫn xỉ oxit và sụt lún vũng hàn do trọng lực.
  • Hệ thống tiêu chuẩn vật liệu:
    • Dây hàn nhôm (AWS A5.10–1980): ER 1100 ($\ge 99.0%\ \text{Al}$), ER 2319 ($6.3%\ \text{Cu}$), ER 4043 ($5.3%\ \text{Si}$), ER 4047 ($12%\ \text{Si}$), ER 4145 ($10%\ \text{Si}, 4%\ \text{Cu}$), ER 5183 ($4.9%\ \text{Mg}, 0.8%\ \text{Mn}$), ER 5356 ($5.0%\ \text{Mg}, 0.1%\ \text{Mn}$).
    • Tiêu chuẩn khí trơ (EN 439): Nhóm I1 (Argon 100%), I2 (Helium 100%), I3 (Argon/Helium hỗn hợp), R1 (Argon/Hydro). Phân loại khí Argon công nghiệp gồm Loại A (hàn Titan, Zircon, Niobi), Loại B (hàn Nhôm, Magie), Loại C (hàn Thép không gỉ).
    • Tiêu chuẩn điện cực Wolfram: EWP (Wolfram nguyên chất - đuôi màu xanh lá), EWCe-2 (chứa $2%\ \text{CeO}_2$ - đuôi màu cam), EWLa-1/1.5/2 (chứa $\text{La}_2\text{O}_3$ - màu đen, vàng, xanh da trời), EWTh-1/2 (chứa $\text{ThO}_2$ - màu vàng chanh, đỏ), EWZr-1 (chứa $1%\ \text{ZrO}_2$ - màu nâu), EWG (hợp chất không chỉ định - màu xám).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật:
    • Quy trình tẩy rửa bề mặt: Tẩy dầu mỡ bằng Aceton phạm vi $100 - 150\text{ mm}$ từ mép; tẩy màng oxit cơ học phạm vi $25 - 30\text{ mm}$ (dùng bàn chải thép không gỉ sợi $< 0.15\text{ mm}$); tẩy hóa học bằng dung dịch $1\text{ lít nước} : 50\text{ g NaOH} : 45\text{ g NaF}$ trong $0.5 - 1\text{ phút}$, rửa nước, trung hòa bằng dung dịch $\text{HNO}_3\ 30 - 35%$, sấy nóng $80 - 90^\circ\text{C}$ và tiến hành hàn trong vòng $3 - 4\text{ giờ}$.
    • Thiết lập thông số hàn: Điều chỉnh dòng điện ($I_h$), điện áp ($U_h$), lưu lượng khí bảo vệ ($8 - 10\text{ lít/phút}$ cho MIG; $5 - 8\text{ lít/phút}$ cho TIG), vận tốc cấp dây và tầm với điện cực ($10\text{ mm}$).
    • Kiểm soát dao động mỏ hàn: Thao tác mỏ hàn theo đường thẳng, chuyển động răng cưa hoặc bán nguyệt; giữ góc nghiêng mỏ hàn $70^\circ - 80^\circ$ dọc đường hàn và $45^\circ$ đối với mối hàn góc.
  • Kỹ năng phân tích và chẩn đoán: Nhận diện nguyên nhân các khuyết tật điển hình như cháy cạnh (do dòng điện cao, di chuyển mỏ không dừng ở biên), rỗ khí (do thiếu khí bảo vệ, vận tốc gió $> 5\text{ m/s}$, mép dính ẩm/dầu mỡ), hàn không thấu/không ngấu (do dòng điện thấp, tốc độ hàn quá nhanh, góc mỏ hàn sai lệch).
  • Kỹ năng kiểm tra chất lượng: Đo đạc kích thước hình học mối hàn (chiều cao đắp, bề rộng mối hàn, kích thước cạnh $K$ mối hàn góc) bằng thước đo mối hàn chuyên dụng, kiểm tra ngoại quan bằng mắt, kính lúp, máy siêu âm và chụp ảnh phóng xạ.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo theo năng lực thực hiện, kết hợp chặt chẽ giữa lý thuyết chuyên môn và thực hành thao tác. Cấu trúc mỗi bài học bao gồm mục tiêu cụ thể, nội dung kỹ thuật, bảng hướng dẫn thực hiện từng bước, các dạng sai hỏng thường gặp, bài tập thực hành và phiếu đánh giá kết quả.

┌────────────────────────────────────────────────────────────────────────────┐
│                    TIẾN TRÌNH THỰC HIỆN BÀI HỌC THỰC HÀNH                  │
└────────────────────────────────────────────────────────────────────────────┘
     │
     ▼
┌─────────────────────────┐
│ 1. Đọc bản vẽ kỹ thuật  │ ──► Phân tích kích thước phôi, yêu cầu kỹ thuật mối hàn
└─────────────────────────┘
     │
     ▼
┌─────────────────────────┐
│ 2. Chuẩn bị phôi hàn    │ ──► Gia công cơ học, tẩy dầu mỡ bằng hóa chất/cơ học
└─────────────────────────┘
     │
     ▼
┌─────────────────────────┐
│ 3. Thiết lập thông số   │ ──► Cài đặt dòng điện, điện áp, khí bảo vệ, gá đính phôi
└─────────────────────────┘
     │
     ▼
┌─────────────────────────┐
│ 4. Tiến hành hàn        │ ──► Duy trì góc nghiêng mỏ hàn, chuyển động dao động
└─────────────────────────┘
     │
     ▼
┌─────────────────────────┐
│ 5. Kiểm tra & đánh giá  │ ──► Đo kích thước (cạnh K), kiểm tra khuyết tật ngoại quan
└─────────────────────────┘

Phương pháp đánh giá kết quả học tập trong giáo trình được định lượng bằng hệ số trọng số và bảng tiêu chí chi tiết:

$$\text{Điểm tổng hợp} = (\text{Điểm Kiến thức} \times 0.3) + (\text{Điểm Kỹ năng} \times 0.5) + (\text{Điểm Thái độ} \times 0.2)$$

Hạng mục đánh giá Trọng số Tiêu chí chi tiết theo thang điểm 10
I. Kiến thức 0.3 - Tính toán, lựa chọn chế độ hàn, dây hàn, lưu lượng khí ($2.0 - 3.5\text{ điểm}$)
- Trình bày kỹ thuật bắt đầu, dao động và kết thúc mối hàn ($3.5 - 4.0\text{ điểm}$)
- Trình tự thực hiện và phương pháp khắc phục khuyết tật ($1.5 - 3.0\text{ điểm}$)
II. Kỹ năng 0.5 - Chuẩn bị thiết bị, dụng cụ, vật liệu đúng quy trình ($2.0 - 3.0\text{ điểm}$)
- Vận hành thành thạo thiết bị hàn MIG/TIG ($1.5\text{ điểm}$)
- Thao tác hàn chính xác góc độ, dao động ($2.0 - 2.5\text{ điểm}$)
- Mối hàn đúng kích thước, không khuyết tật, không biến dạng ($3.0\text{ điểm}$)
III. Thái độ 0.2 - Tác phong công nghiệp, đúng giờ, nội quy xưởng ($5.0\text{ điểm}$)
- Đảm bảo định mức thời gian thực hiện bài tập ($2.0\text{ điểm}$)
- An toàn lao động, trang bị bảo hộ cá nhân, vệ sinh xưởng ($3.0\text{ điểm}$)

Học viên tự học thông qua việc đối chiếu các thông số trên bản vẽ bài tập (ví dụ: chi tiết nhôm $200 \times 100 \times 3\text{ mm}$, $250 \times 100 \times 4\text{ mm}$, $200 \times 100 \times 6\text{ mm}$) với các bảng thông số chuẩn hóa trong giáo trình để tự thiết lập chế độ hàn tương ứng.

Điểm nổi bật và cập nhật

  • Quy chuẩn hóa vật liệu và khí theo tiêu chuẩn quốc tế: Giáo trình cập nhật hệ thống mã hóa dây hàn nhôm theo tiêu chuẩn AWS A5.10–1980, tiêu chuẩn khí bảo vệ theo EN 439, và bảng tiêu chuẩn kỹ thuật que hàn TIG từ AWS A5.7 đến AWS A5.28 áp dụng cho các kim loại $\text{Cu}, \text{Al}, \text{Ni}, \text{Ti}, \text{Mg}, \text{Zr}$.
  • Phân tích chi tiết công nghệ nguồn hàn: Tài liệu làm rõ đặc tính của nguồn điện xoay chiều sóng hình vuông (AC Square Wave/Pulse) so với nguồn sóng hình sin truyền thống khi hàn TIG nhôm. Dòng xung cho phép khống chế chu trình nhiệt, giảm $30%$ biên độ dòng đỉnh, tăng chiều sâu ngấu, hạn chế rỗ xốp và loại bỏ nguy cơ lẫn vonfram vào bể hàn.
      Nguồn AC Hình Sin Cổ Điển                       Nguồn AC Sóng Hình Vuông (Xung)
  ┌─────────────────────────────────┐               ┌─────────────────────────────────┐
  │ - Dễ lẫn Vonfram vào mối hàn    │               │ - Giảm 30% biên độ dòng đỉnh    │
  │ - Vũng hàn kết tinh không đều   │   ────────►   │ - Hạn chế tối đa rỗ xốp         │
  │ - Cần duy trì bộ cao tần liên tục│               │ - Tăng chiều sâu ngấu vũng hàn  │
  └─────────────────────────────────┘               └─────────────────────────────────┘
  • Tích hợp xử lý hóa nghiệm bề mặt thực tế: Cung cấp định lượng chi tiết nồng độ các dung dịch tẩy hóa chất ($\text{NaOH}, \text{NaF}, \text{HNO}_3$), thời gian tẩm thực và quy trình sấy khô công nghiệp trước khi hàn nhằm loại bỏ hoàn toàn màng $\text{Al}_2\text{O}_3$.
  • Hệ thống bảng tra thông số công nghệ đồng bộ: Cung cấp thông số dòng điện, điện áp, tốc độ hàn, đường kính dây/điện cực, lưu lượng khí cho từng vị trí hàn không gian (1G, 2G, 3G, 2F, 3F) và liên kết kết cấu (giáp mối, chữ T, gấp mép).

Đối tượng sử dụng giáo trình

  • Sinh viên/Học viên: Sử dụng cho học viên theo học trình độ Cao đẳng nghề và Trung cấp nghề ngành Hàn (Module MĐ 31).
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung theo quy định của Bộ Lao động - Thương binh và Xã hội, cùng các môn cơ sở chuyên môn như: Vật liệu học cơ khí, Bản vẽ kỹ thuật cơ khí, Kỹ thuật đo lường, Nguyên lý hàn hồ quang cơ bản và An toàn lao động cơ khí.
  • Giảng viên chuyên ngành: Sử dụng làm giáo án giảng dạy tích hợp lý thuyết - thực hành, cung cấp hệ thống bản vẽ bài tập mẫu, bảng hướng dẫn công việc và barem chấm điểm thực hành chuẩn hóa.
  • Kỹ thuật viên, thợ hàn và giám sát chất lượng (QC): Dùng làm tài liệu tra cứu các bảng quy chuẩn dây hàn, cách chọn mã màu điện cực Wolfram và quy trình xử lý khuyết tật khi hàn kim loại màu trong sản xuất cơ khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn chuyên biệt cho học viên trình độ Cao đẳng nghề ngành Hàn. Đồng thời, tài liệu là nguồn tham khảo kỹ thuật cho kỹ thuật viên và thợ hàn cơ khí gia công kết cấu kim loại màu.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành các môn học chung theo quy định và các môn cơ sở nghề: Đọc bản vẽ hàn, Vật liệu cơ khí, Công nghệ hàn cơ bản (hàn hồ quang tay, hàn khí cơ bản), cùng kiến thức an toàn điện và an toàn áp lực khí.

3. Giáo trình này có điểm khác biệt gì so với các giáo trình hàn thép thông thường?

Tài liệu tập trung xử lý các đặc tính luyện kim riêng biệt của kim loại màu: điểm nóng chảy của màng oxit cao hơn kim loại cơ bản ($\text{Al}_2\text{O}_3$ nóng chảy ở $2050^\circ\text{C}$), tính dẫn nhiệt lớn gấp 4 lần thép, hiện tượng sụt mối hàn do trọng lực, quy trình tẩy màng oxit bằng hóa chất ($\text{NaOH}/\text{NaF}/\text{HNO}_3$), và kỹ thuật chọn mã màu điện cực Wolfram khi hàn dòng AC.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả?

Người học nghiên cứu phần lý thuyết vật liệu và thông số chế độ hàn; sau đó đối chiếu quy trình trong bảng hướng dẫn thực hiện bài tập, thực hiện trình tự: Chuẩn bị mép $\rightarrow$ Gá đính $\rightarrow$ Thiết lập thông số $\rightarrow$ Thao tác hàn $\rightarrow$ Đo kích thước và so sánh với bảng khuyết tật để điều chỉnh thao tác.

5. Giáo trình có các tài liệu bổ trợ nào đi kèm?

Giáo trình bao gồm hệ thống bản vẽ chi tiết phôi hàn, bảng thông số chế độ hàn thực nghiệm, bảng đối chiếu khuyết tật nguyên nhân - biện pháp khắc phục, danh mục ký hiệu viết tắt (trang 89) và danh mục tài liệu tham khảo công nghệ hàn (trang 90).

Kết luận

Giáo trình Mô đun: Hàn kim loại và hợp kim màu (MĐ 31) cung cấp hệ thống kiến thức lý thuyết vật liệu, nguyên lý hồ quang và kỹ năng thực hành hàn nhôm, đồng bằng các công nghệ MIG, TIG, hàn khí và hàn hồ quang tay. Lộ trình học tập được thiết kế mạch lạc từ khâu chuẩn bị phôi, làm sạch hóa học/cơ học, thiết lập thông số công nghệ theo tiêu chuẩn AWS và EN, đến kỹ thuật thao tác ở các vị trí không gian (1G, 2G, 3G, 2F, 3F) và đánh giá kiểm tra mối hàn. Tài liệu hỗ trợ tra cứu qua hệ thống bảng biểu định mức và danh mục tài liệu tham khảo chuyên ngành tại trang 89–90 của văn bản.
