Tổng quan về giáo trình

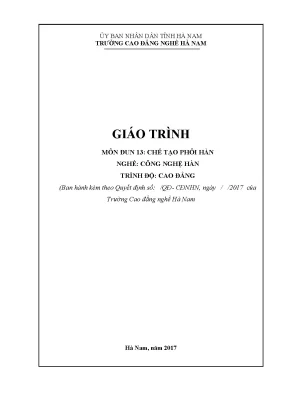

Giáo trình Mô đun 13: Chế tạo phôi hàn (Mã mô đun: MĐ13) là tài liệu đào tạo chuyên môn thuộc nghề Công nghệ hàn, trình độ Cao đẳng, được ban hành theo quyết định của Hiệu trưởng Trường Cao đẳng nghề Hà Nam vào năm 2017. Trong khung chương trình quốc gia, mô đun này giữ vị trí môn học chuyên ngành bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung theo quy định của Bộ Lao động - Thương binh và Xã hội, đồng thời được học sau hoặc học song song với các môn học kỹ thuật cơ sở và chuyên môn nghề từ mã MH07 đến MH12. Mô đun có tổng thời lượng đào tạo là 145 giờ, bao gồm 35 giờ lý thuyết, 101 giờ thực hành, thí nghiệm, thảo luận, bài tập và 9 giờ kiểm tra định kỳ.

Mục tiêu học tập của giáo trình hướng tới việc trang bị hệ thống năng lực toàn diện cho sinh viên:

  • Kiến thức: Xác định chính xác các phương pháp chế tạo phôi hàn; tính toán và khai triển phôi đúng quy cách, kích thước theo yêu cầu của bản vẽ kỹ thuật.
  • Kỹ năng: Vận hành thành thạo các trang thiết bị, dụng cụ cắt và gia công phôi; chế tạo các loại phôi thép dạng tấm, thanh, ống đảm bảo độ chính xác kỹ thuật và tối ưu hóa hệ số sử dụng vật liệu.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện khả năng làm việc độc lập hoặc phối hợp nhóm trong điều kiện sản xuất biến đổi; thực hiện hướng dẫn, giám sát, chịu trách nhiệm về kết quả công việc và đánh giá chất lượng sản phẩm phôi hàn của các thành viên.

Cấu trúc giáo trình được xây dựng theo hình thức tích hợp đồng bộ giữa lý thuyết chuyên môn và thực hành thao tác. Điểm đặc thù của tài liệu là sự kết hợp giữa các kiến thức lý thuyết dựng hình học họa hình, cơ chế phản ứng hóa nhiệt với quy trình thao tác thực tế trên các dòng thiết bị từ thủ công (mỏ cắt khí cầm tay), cơ khí hóa (máy cắt con rùa, máy cắt ống chuyên dùng) đến tự động hóa hiện đại (máy cắt CNC, máy cắt plasma).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được kết cấu thành 6 bài học chuyên đề và 1 bài kiểm tra kết thúc mô đun theo tiến trình logic từ khâu chuẩn bị, khai triển đến các phương pháp cắt và hoàn thiện mép phôi:

  • Bài 1: Chế tạo phôi hàn bằng mỏ cắt khí cầm tay (34 giờ - 18 giờ lý thuyết, 15 giờ thực hành, 1 giờ kiểm tra): Phân tích kỹ thuật chuẩn bị phôi (khai triển, nắn phẳng, lấy dấu, cắt, tạo hình); cấu tạo và nguyên lý làm việc của máy sinh khí axêtylen kiểu kín $\Gamma BP-1.25$, bình chứa khí 40 lít, van giảm áp đơn cấp, thiết bị ngăn lửa tạt lại kiểu khô/chất lỏng và mỏ cắt khí; kỹ thuật điều chỉnh 3 vùng ngọn lửa oxy - axêtylen; phương pháp vạch dấu bằng dụng cụ chuyên dùng và quy trình cắt đường thẳng, đường tròn, thép tròn, vát mép $30^\circ$.
  • Bài 2: Chế tạo phôi hàn từ vật liệu thép tấm bằng máy cắt khí con rùa (24 giờ - 2 giờ lý thuyết, 21 giờ thực hành, 1 giờ kiểm tra): Cấu tạo, nguyên lý vận hành máy cắt con rùa; thiết lập chế độ cắt thép tấm bằng ngọn lửa khí oxy - LPG và oxy - axêtylen; kiểm soát tốc độ cắt, áp lực khí và khoảng cách mỏ cắt nhằm nâng cao độ phẳng mép cắt.
  • Bài 3: Chế tạo phôi hàn từ vật liệu thép ống bằng máy cắt khí chuyên dùng (22 giờ - 2 giờ lý thuyết, 19 giờ thực hành, 1 giờ kiểm tra): Kỹ thuật định vị, gá kẹp và vận hành thiết bị cắt khí chuyên dùng cho phôi ống thép; phương pháp cắt đứt, cắt vát góc và tạo miệng ống phục vụ liên kết hàn ống.
  • Bài 4: Chế tạo phôi hàn từ vật liệu thép tấm bằng máy cắt CNC (28 giờ - 6 giờ lý thuyết, 21 giờ thực hành, 1 giờ kiểm tra): Nguyên lý lập trình biên dạng cắt, thiết lập thông số công nghệ trên hệ thống điều khiển số CNC; quy trình gá đặt phôi tấm và vận hành cắt tự động các biên dạng phức tạp.
  • Bài 5: Chế tạo phôi hàn từ vật liệu thép tấm bằng máy cắt plasma (24 giờ - 5 giờ lý thuyết, 19 giờ thực hành): Bản chất công nghệ cắt plasma kim loại; cấu tạo nguồn plasma và mỏ cắt; chế độ dòng điện, khí tạo plasma và kỹ thuật cắt thép tấm có độ chính xác cao.
  • Bài 6: Mài mép hàn, mép cùn bằng máy mài cầm tay (9 giờ - 2 giờ lý thuyết, 6 giờ thực hành, 1 giờ kiểm tra): Cấu tạo máy mài cầm tay; kỹ thuật mài làm sạch bavia, vát mép đơn ($V$), mép đôi ($X$) và tạo độ dày mép cùn đồng đều trước khi lắp ghép hàn.
  • Kiểm tra kết thúc mô đun (4 giờ): Đánh giá tổng hợp năng lực thực hành chế tạo phôi hàn theo yêu cầu bản vẽ kỹ thuật.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng nền tảng lý thuyết chuyên sâu dựa trên các quy luật nhiệt học, luyện kim và cơ học kim loại:

  • Bản chất phản ứng cắt khí: Quá trình cắt kim loại bằng oxy là sự đốt cháy kim loại tại vị trí cắt bằng dòng oxy kỹ thuật có độ tinh khiết cao (98% đến 99,7%) để tạo thành các oxit sắt nóng chảy và bị động năng của dòng oxy thổi khỏi rãnh cắt.
  • Cơ chế điều chế axêtylen: Phản ứng thủy phân canxi cacbua (đất đèn): $$CaC_2 + 2H_2O \rightarrow C_2H_2 + Ca(OH)_2$$ Trong thực tế, 1 kg đất đèn tạo ra khoảng 220 đến 300 lít khí $C_2H_2$.
  • Điều kiện nhiệt luyện để kim loại cắt được bằng oxy:
    1. Nhiệt độ cháy của kim loại trong oxy phải thấp hơn nhiệt độ nóng chảy của chính kim loại đó (Ví dụ: Thép cacbon thấp có hàm lượng $C \le 0,7%$ có nhiệt độ cháy $\approx 1350^\circ\text{C}$, nhiệt độ nóng chảy $\approx 1500^\circ\text{C}$).
    2. Nhiệt độ nóng chảy của oxit kim loại phải thấp hơn nhiệt độ cháy của kim loại để tránh tạo màng xỉ rắn ngăn cản dòng oxy.
    3. Phản ứng cháy phải tỏa nhiệt đủ lớn để duy trì quá trình cắt liên tục.
    4. Độ dẫn nhiệt của kim loại không quá cao nhằm tránh thất thoát nhiệt vùng cắt.
    5. Xỉ oxit phải có tính chảy loãng cao để dễ bị thổi bay.
    6. Hạn chế hàm lượng các nguyên tố cản trở như $C, Cr, Si$ hoặc các chất nâng cao tính sôi như $Mo, W$.
  • Nguyên lý cân bằng áp suất: Cơ chế tự động điều chỉnh màng đàn hồi và hệ thống lò xo trong van giảm áp đơn cấp (giảm áp oxy từ 150 at xuống 1–15 at; giảm áp axêtylen từ 15 at xuống 0,05–1,5 at).
  • Hệ thống công thức và định mức:
    • Hệ số sử dụng vật liệu: $$K = \frac{F_0}{F} \times 100%$$ (trong đó $F_0$ là tổng diện tích các phôi, $F$ là diện tích tấm thép nguyên bản).
    • Bán kính uốn nhỏ nhất khi tạo hình nguội: $r_{min} = 25S$ (với $S$ là chiều dày vật liệu).
    • Khoảng cách từ mỏ cắt đến bề mặt kim loại tấm ($S < 100\text{ mm}$): $h = L + 2\text{ mm}$ ($L$ là chiều dài nhân ngọn lửa); đối với oxy áp suất thấp: $h = 5 + 0,05S\text{ mm}$.
    • Quy định 3 cấp dung sai cắt khí: Loại 1 (phôi để hàn: $0,5 \div 1,5\text{ mm}$), Loại 2 (phôi nối bu lông/đinh tán: $1,5 \div 2,5\text{ mm}$), Loại 3 (phôi chi tiết riêng biệt: đến $5\text{ mm}$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills):
    • Khai triển các kết cấu hình học không gian phức tạp: Ống trụ phẳng, chóp nón, ống chữ T cùng đường kính, ống chữ T khác đường kính, ống nối xiên góc, ống chạc, ống lệch tâm (ống quần); khai triển khối đa diện bằng phương pháp tam giác (chóp lò cân, chóp lệch tâm hai đáy chữ nhật).
    • Lắp ráp, kiểm tra rò rỉ khí bằng nước xà phòng trên cụm thiết bị van giảm áp, bình khí và ống dẫn cao su chịu áp (ống $C_2H_2$ chịu áp đến 3 at, ống $O_2$ chịu áp đến 10 at).
    • Điều chỉnh và phân biệt 3 trạng thái ngọn lửa: Ngọn lửa bình thường (tỷ lệ $O_2/C_2H_2 = 1,1 \div 1,2$, vùng hoàn nguyên đạt $3200^\circ\text{C}$), ngọn lửa oxy hóa ($O_2/C_2H_2 > 1,2$), ngọn lửa cacbon hóa ($O_2/C_2H_2 < 1,1$).
  • Kỹ năng phân tích (Analytical skills):
    • Tính toán lượng dư gia công cơ và độ co rút nhiệt của kim loại sau khi hàn.
    • Phân tích sơ đồ sắp xếp phôi tối ưu trên tấm kim loại dựa trên bảng thông số mạch nối (Bảng 28.9) nhằm triệt tiêu biến dạng uốn mép khi cắt.
    • Chẩn đoán nguyên nhân và khắc phục các hiện tượng sai hỏng: Hở cổ chai khí, áp suất dao động, gián đoạn đường cắt, hiện tượng ngọn lửa cháy tạt lại và tiếng nổ nhỏ do tắc bép cắt.
  • Năng lực thực hành nghề nghiệp (Practical competencies):
    • Sử dụng thành thạo dụng cụ lấy dấu: Mũi vạch thép dụng cụ Y10/Y12 tôi cứng, chấm dấu thép CD70A/CD80A/Y7A/Y8A mài góc côn $45^\circ - 60^\circ$, com pa thước dài, thước đứng vạch dấu trên bàn gang hạt mịn.
    • Thực hiện nắn phẳng phôi tấm bằng phương pháp cơ khí (nắn nguội với thép $S \le 10\text{ mm}$, nắn nóng với thép $S > 10\text{ mm}$), đạt độ không phẳng không vượt quá $1\text{ mm}$ trên $1\text{ m}$ chiều dài.
    • Thao tác chuẩn xác các đường cắt thẳng (nghiêng mỏ cắt $20^\circ - 30^\circ$ ngược chiều cắt), cắt lỗ tròn (khoan lỗ mồi đối với thép dày trên 20 mm), cắt thép tròn và vát mép phôi góc $30^\circ$.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm tích hợp đa năng (Integrated Competency-Based Training), trong đó lý thuyết chuyên ngành đóng vai trò định hướng thuật toán và quy chuẩn, còn thực hành xưởng chiếm tỷ trọng áp đảo ($69,6%$ tổng quỹ thời gian, tương đương 101/145 giờ).

  • Bài tập và case studies:
    • Hệ thống 7 bài tập khai triển hình học mẫu bằng phương pháp chiếu hình kết hợp công thức: Khai triển ống trụ ($L = \pi D$), chóp nón (xác định góc quạt $\alpha = \frac{R}{L} \cdot 360^\circ$), ống chữ T cùng đường kính (chia 12 phần đường sinh), ống chữ T khác đường kính, ống gắn xiên, ống lệch tâm và ống chạc.
    • Hệ thống 2 bài tập khai triển khối đa diện phức tạp bằng phương pháp tam giác: Dựng hình tìm chiều dài thực của đường sườn và đường chéo đáy trên hình chiếu đứng/hình chiếu bằng cho chóp lò cân và chóp lò lệch tâm hai đáy chữ nhật.
  • Thực hành quy trình chuẩn (Practical exercises): Sinh viên thực hiện tuần tự qua 5 bước tiêu chuẩn trong bài thực hành cắt khí:
    1. Chuẩn bị phôi, gá kẹp trên bàn đỡ, đảm bảo khoảng không gian thoát xỉ.
    2. Kiểm tra kín khí, điều chỉnh áp suất làm việc trên van giảm áp (tra Bảng 1: áp lực oxy cắt từ 3–4 at cho chiều dày 5–20 mm đến 7–9 at cho chiều dày 60–100 mm).
    3. Mồi lửa, cân chỉnh tỷ lệ hỗn hợp khí tạo ngọn lửa bình thường.
    4. Gia nhiệt mép cắt đến nhiệt độ cháy ($1350^\circ\text{C}$ đối với thép cacbon thấp), mở van oxy cắt và duy trì góc nghiêng mỏ cắt $20^\circ - 30^\circ$.
    5. Vát mép hàn $30^\circ$ bằng dưỡng thước thẳng và hoàn thiện mép bằng máy mài cầm tay.
  • Phương pháp đánh giá (Assessment methods):
    • Đánh giá thường xuyên qua 6 bài kiểm tra định kỳ phân bổ sau mỗi bài học (tổng cộng 9 giờ kiểm tra).
    • Đánh giá kết thúc mô đun bằng bài kiểm tra tích hợp 4 giờ. Tiêu chí chấm điểm dựa trên: Độ chính xác kích thước phôi theo tiêu chuẩn 3 cấp dung sai; độ vuông góc và độ nhẵn mép cắt; mức độ bavia bám dính; sai số góc vát mép ($\pm 1^\circ$); thời gian hoàn thành định mức và việc chấp hành các quy tắc an toàn cháy nổ.
  • Hướng dẫn tự học: Nghiên cứu trước sơ đồ cấu tạo thiết bị áp lực ($\Gamma BP-1.25$, van giảm áp, bình ngăn lửa tạt lại kiểu ướt/khô); luyện tập dựng hình khai triển trên giấy vẽ kỹ thuật; tra cứu bảng chế độ cắt khí oxy - LPG và oxy - axêtylen theo độ dày vật liệu.

Điểm nổi bật và cập nhật

  • Cấu trúc hóa theo mô đun nghề: Giáo trình chuyển đổi toàn diện từ lối dạy lý thuyết hàn cắt truyền thống sang mô đun kỹ thuật tích hợp theo Chương trình khung quốc gia. Kiến thức được phân đoạn theo nhóm công việc chế tạo thực tế, giúp tối ưu hóa thời gian thao tác xưởng.
  • Tích hợp dữ liệu thống kê sản xuất thực tế: Tài liệu trích dẫn trực tiếp số liệu từ Viện Bảo hộ Lao động và Tổ chức Kỹ thuật Lao động, chỉ rõ phương pháp cắt bằng mỏ cắt khí cầm tay hiện chiếm 57,8% tổng số công việc chế tạo phôi hàn trong sản xuất cơ khí. Điều này định hướng việc phân bổ thời lượng trọng tâm cho Bài 1 (34 giờ).
  • Chuyển giao công nghệ gia công tiên tiến: Bên cạnh kỹ thuật cắt nhiệt thủ công, giáo trình đưa vào chương trình các công nghệ cơ khí hóa và tự động hóa:
    • Máy cắt con rùa sử dụng nhiên liệu khí hóa lỏng (LPG) và axêtylen.
    • Máy cắt ống chuyên dùng cho kết cấu đường ống áp lực.
    • Máy cắt điều khiển số CNC và máy cắt công nghệ plasma nhằm đáp ứng yêu cầu gia công chi tiết phức tạp, năng suất cao.
  • Chuẩn hóa quy chuẩn an toàn lao động công nghiệp: Hệ thống hóa các quy định an toàn nghiêm ngặt:
    • Bình chứa khí chế tạo bằng thép dung tích 40 lít, chịu áp suất thử 200 at; quy định màu sơn phân biệt (Oxy: màu xanh, áp suất nạp max 150 at; Axêtylen: màu trắng, áp suất nạp max 16 at; Hydro: màu vàng).
    • Cấu tạo an toàn bình axêtylen chứa chất bọt xốp tẩm dung môi axêton chống nổ.
    • Khoảng cách an toàn tối thiểu giữa bình khí với vị trí phát sinh tia lửa/nguồn nhiệt hở là 10 mét.
    • Quy định bảo hộ khi thao tác trên cao ($> 1\text{ m}$) và điều kiện sức khỏe của thợ cắt (từ 18 tuổi trở lên, có chứng chỉ đào tạo chuyên môn).

Đối tượng sử dụng giáo trình

  • Sinh viên mục tiêu: Sinh viên hệ Cao đẳng nghề và Trung cấp nghề thuộc chuyên ngành Công nghệ Hàn và Cơ khí chế tạo.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức các môn học chung theo quy định của Bộ Lao động - Thương binh và Xã hội; học xong hoặc học song song các môn học kỹ thuật cơ sở nghề từ MH07 đến MH12, bao gồm: Vẽ kỹ thuật cơ khí, Dung sai lắp ghép và Đo lường kỹ thuật, Vật liệu cơ khí và Công nghệ kim loại.
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm tài liệu chuẩn để biên soạn giáo án tích hợp, thiết kế bài tập thực hành xưởng, lập phiếu phân tích công việc, bảng tiêu chí đánh giá kỹ năng nghề và xây dựng ngân hàng đề kiểm tra kết thúc mô đun 145 giờ.
  • Cán bộ kỹ thuật và tự học: Là tài liệu tham khảo kỹ thuật cho kỹ thuật viên kết cấu thép, thợ hàn, thợ gia công cắt gọt kim loại tại các nhà xưởng cơ khí cần chuẩn hóa quy trình khai triển hình học, tính toán tiết kiệm phôi và thiết lập chế độ cắt nhiệt an toàn.

Câu hỏi thường gặp

1. Giáo trình này được biên soạn cho cấp độ đào tạo nào?
Giáo trình được thiết kế chuyên biệt cho hệ Cao đẳng nghề chuyên ngành Công nghệ Hàn theo khung chương trình mô đun tích hợp chuẩn quốc gia.

2. Người học cần đáp ứng điều kiện tiên quyết gì trước khi học mô đun này?
Sinh viên cần hoàn thành các môn học chung theo quy định và đã học xong hoặc học song song các môn cơ sở chuyên môn nghề từ mã MH07 đến MH12 (bao gồm vẽ kỹ thuật, vật liệu cơ khí và dung sai đo lường).

3. Giáo trình đề cập đến những phương pháp cắt chế tạo phôi nào?
Tài liệu hướng dẫn 5 phương pháp cắt chính: Mỏ cắt khí cầm tay ($O_2 - C_2H_2$), máy cắt khí con rùa ($O_2 - \text{LPG}$ và $O_2 - C_2H_2$), máy cắt ống chuyên dùng, máy cắt điều khiển số CNC và máy cắt công nghệ Plasma, kết hợp nguyên công mài hoàn thiện mép bằng máy mài cầm tay.

4. Phương pháp khai triển phôi nào được sử dụng chủ yếu trong giáo trình?
Giáo trình phân tích 3 phương pháp (diện tích, thể tích, khối lượng), trong đó tập trung chi tiết vào phương pháp diện tích kết hợp phương pháp chiếu hình toán học (cho ống trụ, nón, ống chữ T, ống xiên, ống chạc) và phương pháp tam giác (cho các khối chóp lò cân/lệch tâm).

5. Các thông số an toàn kỹ thuật chính được quy định trong giáo trình gồm những gì?
Các quy chuẩn gồm: Đặt bình khí cách vị trí cắt tối thiểu 10 m; áp suất nạp bình oxy tối đa 150 at (vỏ xanh), bình axêtylen tối đa 16 at (vỏ trắng); màng bảo hiểm bình sinh khí vỡ ở áp suất 2,5–3,5 at; độ không phẳng phôi sau khi nắn không vượt quá 1 mm/m; bán kính uốn nguội nhỏ nhất $r_{min} = 25S$.

Kết luận

Giáo trình Mô đun 13: Chế tạo phôi hàn của Trường Cao đẳng nghề Hà Nam là tài liệu đào tạo chuyên môn có tính hệ thống cao, kết hợp chặt chẽ giữa toán học ứng dụng trong khai triển hình học và kỹ thuật gia công nhiệt - cơ khí. Lộ trình học tập 145 giờ định hình năng lực toàn diện cho sinh viên từ khâu tính toán phôi tối ưu, vận hành thiết bị cắt khí thủ công đến làm chủ các hệ thống máy cắt cơ khí hóa, máy cắt CNC và plasma. Tài liệu là căn cứ chuyên môn phục vụ giảng dạy, học tập và tra cứu tiêu chuẩn kỹ thuật trong lĩnh vực gia công chế tạo kết cấu hàn kim loại.
