THƯ MỤC VÀ BẢN MÔ TẢ NỘI DUNG GIÁO TRÌNH HỌC THUẬT

Tổng quan về giáo trình

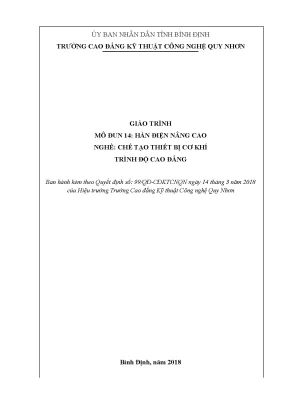

Giáo trình Mô đun 14: Hàn điện nâng cao (Mã số: MĐ 14) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo nghề Chế tạo thiết bị cơ khí ở trình độ Cao đẳng. Giáo trình được ban hành chính thức kèm theo Quyết định số 99/QĐ-CĐKTCNQN ngày 14 tháng 3 năm 2018 của Hiệu trưởng Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn (trực thuộc Ủy ban Nhân dân tỉnh Bình Định). Bản thảo do tác giả Mạc Thanh Lâm chủ biên với sự hỗ trợ chuyên môn trực tiếp từ Bộ môn Hàn và Chế tạo thiết bị của nhà trường.

Trong cấu trúc khung chương trình đào tạo nghề Chế tạo thiết bị cơ khí, Mô đun 14 giữ vai trò là mô đun nghề bổ trợ bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành các mô đun cơ sở tiên quyết bao gồm MĐ 13 và MĐ 15. Tổng thời lượng thực hiện mô đun là 90 giờ, được phân bổ thành: 30 giờ lý thuyết, 58 giờ thực hành/thí nghiệm/thảo luận/bài tập và 2 giờ kiểm tra đánh giá định kỳ.

Mục tiêu đào tạo của giáo trình tập trung vào việc hình thành các năng lực kỹ thuật cụ thể:

  • Vận hành thành thạo các thiết bị hàn hồ quang tay (SMAW).
  • Giải thích các khái niệm cơ bản và phân loại vật liệu hàn, vật liệu cơ bản.
  • Trình bày cấu tạo, nguyên lý hoạt động của các nguồn điện hàn hồ quang tay.
  • Tính toán chính xác các thông số chế độ hàn (đường kính que hàn, cường độ dòng điện, điện áp hồ quang, tốc độ hàn, số lớp hàn, năng lượng đường) phù hợp với chiều dày, tính chất vật liệu và kiểu liên kết.
  • Thực hiện các mối hàn ở những vị trí không gian có độ khó cao (vị trí trần 4G, góc đứng 3F, góc trần 4F, ống xoay 1GR và ống cố định 2G) đáp ứng các yêu cầu kỹ thuật.
  • Sử dụng dụng cụ đo kiểm chuyên dụng để kiểm tra, đánh giá chất lượng ngoại dạng mối hàn và xử lý các dạng sai hỏng.
  • Tuân thủ các quy tắc an toàn lao động và vệ sinh công nghiệp trong phân xưởng cơ khí.

Giáo trình được biên soạn theo phương thức tích hợp lý thuyết và thực hành, kết hợp giữa cơ sở tính toán thông số công nghệ hàn với các bảng số liệu tra cứu tiêu chuẩn và quy trình thao tác từng bước trên phôi thép kết cấu thông dụng (CT3).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình kết cấu thành 5 bài học chính, được xây dựng theo tiến trình nâng dần mức độ phức tạp về vị trí không gian và dạng hình học của liên kết hàn:

  1. Bài 1: Hàn giáp mối ở vị trí 4G (Thời lượng: 27 giờ - 6 LT, 20 TH, 1 KT)

    • Nội dung cốt lõi: Kỹ thuật hàn giáp mối tư thế trần (ngửa) trên tấm phẳng. Phân tích hiện tượng kim loại lỏng và xỉ hàn chảy xệ dưới tác dụng của trọng lực.
    • Quy cách chuẩn bị phôi: Mối hàn không vát cạnh ($\delta = 1 \div 6\text{ mm}$), vát cạnh chữ V ($\delta = 3 \div 26\text{ mm}$), vát cạnh chữ X ($\delta = 12 \div 36\text{ mm}$).
    • Kỹ thuật thao tác: Dao động que hàn kiểu đường thẳng hoặc đường thẳng đi lại đối với lớp thứ nhất (lớp lót); kiểu răng cưa hoặc bán nguyệt đối với lớp thứ hai trở đi; góc độ que hàn nghiêng $75^\circ \div 80^\circ$ theo hướng hàn; sử dụng que hàn thuốc bọc dày đường kính $\varnothing 3 \div 4\text{ mm}$.

  2. Bài 2: Hàn góc ở vị trí 3F (Thời lượng: 27 giờ - 6 LT, 21 TH)

    • Nội dung cốt lõi: Kỹ thuật hàn liên kết chữ T ở vị trí đứng (hướng hàn từ dưới lên).
    • Quy cách liên kết: Chuẩn bị mép hàn chữ T không vát cạnh ($\delta = 2 \div 30\text{ mm}$), vát một cạnh ($\delta = 4 \div 30\text{ mm}$) và vát hai cạnh chữ V ($\delta = 10 \div 40\text{ mm}$).
    • Kỹ thuật thao tác: Xác định kích thước cạnh mối hàn $K$, tính diện tích tiết diện kim loại đắp $F_đ$; dao động que hàn hình bán nguyệt tịnh tiến từ dưới lên, dừng hồ quang hợp lý ở hai bên chân mối hàn để chống hiện tượng cháy cạnh và chảy xệ.

  3. Bài 3: Hàn góc ở vị trí 4F (Thời lượng: 18 giờ - 6 LT, 11 TH, 1 KT)

    • Nội dung cốt lõi: Kỹ thuật hàn liên kết chữ T ở vị trí trần (ngửa).
    • Đặc điểm công nghệ: Đây là vị trí hàn góc khó nhất do lực trọng trường kéo kim loại lỏng ra khỏi rãnh hàn.
    • Kỹ thuật thao tác: Giữ chiều dài hồ quang cực ngắn; giảm cường độ dòng điện hàn $15% \div 20%$ so với vị trí hàn bằng; sử dụng que hàn đường kính $d < 4\text{ mm}$ có vỏ bọc dày hoặc đặc biệt dày để tạo phễu định hướng dòng kim loại lỏng.

  4. Bài 4: Hàn ống ở vị trí 1G / 1GR (Thời lượng: 9 giờ - 6 LT, 3 TH)

    • Nội dung cốt lõi: Kỹ thuật hàn ống giáp mối xoay trục ngang.
    • Đặc điểm công nghệ: Ống được chia đoạn hàn kết hợp xoay phôi liên tục; chiều dày ống $\delta \le 6\text{ mm}$ không cần vát cạnh (hàn 1 lớp), $\delta > 6\text{ mm}$ vát cạnh chữ V hàn nhiều lớp; phôi ống thép đường kính $\varnothing 70\text{ mm}$.

  5. Bài 5: Hàn ống ở vị trí 2G (Thời lượng: 9 giờ - 6 LT, 3 TH)

    • Nội dung cốt lõi: Kỹ thuật hàn ống giáp mối cố định trục đứng (mối hàn nằm ngang).
    • Quy trình phân lớp:
      • Hàn đường đáy (root pass): Chiều dài hồ quang duy trì $1\text{ mm}$ tới chân mép, tạo lỗ khóa (keyhole), điểm bắt đầu cách mối đính $40 \div 50\text{ mm}$, góc nghiêng điện cực $\le 5^\circ$ so với mặt phẳng ngang.
      • Hàn đường lót (hot/fill pass): Dao động điện cực theo hình tròn lệch, góc nghiêng $5^\circ \div 10^\circ$.
      • Hàn đường phủ (cap pass): Đắp các đường so le từ dưới lên, nhô cao khoảng $3\text{ mm}$, giới hạn chiều rộng mỗi đường hàn không vượt quá 3 lần đường kính que hàn ($3d$).

Kiến thức nền tảng được xây dựng

Giáo trình cung cấp hệ thống công thức giải tích xác định các thông số nhiệt - điện - hình học của quá trình hàn hồ quang tay:

  • Đường kính que hàn ($d$):

    • Mối hàn giáp mối: $d = \frac{S}{2} + 1\text{ (mm)}$ (với $S$ là chiều dày chi tiết).
    • Mối hàn góc: $d = \frac{K}{2} + 1\text{ (mm)}$ (với $K$ là kích thước cạnh mối hàn).
    • Quy định kỹ thuật: Giới hạn đường kính que hàn nóng chảy $d \le 12\text{ mm}$; chi tiết dày $S > 10\text{ mm}$ hàn lớp thứ nhất dùng que $d < 5\text{ mm}$.

  • Cường độ dòng điện hàn ($I_h$):

    • Công thức giải tích: $I_h = (\alpha + \beta \cdot d)d$ (với $\alpha = 20, \beta = 6$).
    • Hoặc công thức thực nghiệm cho mối hàn góc: $I_h = k \cdot d$ (hệ số $k = 35 \div 50$).
    • Quy tắc hiệu chỉnh: Hàn ở vị trí đứng và trần giảm $10% \div 20%$ cường độ dòng điện so với hàn bằng.

  • Điện áp hàn ($U_h$):

    • Công thức: $U_h = a + b \cdot l_{hq}\text{ (V)}$ (với $a = 15 \div 20\text{ V}$ là điện áp rơi trên cực, $b = 15.7\text{ V/cm}$ là điện áp rơi trên một đơn vị chiều dài hồ quang, $l_{hq} = 0.32\text{ cm} \rightarrow U_h \approx 20 \div 25\text{ V}$, giá trị chọn chuẩn là $22\text{ V}$).

  • Số lớp hàn ($n$):

    • Công thức tính toán: $n = 1 + \frac{F_d - F_1}{F_n}$
    • Trong đó: Diện tích đắp lớp thứ nhất $F_1 = (6 \div 8)d\text{ (mm}^2\text{)}$; $F_d$ là tổng diện tích tiết diện kim loại đắp.

  • Tốc độ hàn ($V_h$) và Năng lượng đường ($q_đ$):

    • Tốc độ hàn hợp lý: $V_h = \frac{\alpha_đ \cdot I_h}{3600 \cdot \gamma \cdot F_đ}\text{ (cm/s)}$ (với hệ số đắp $\alpha_đ = 7 \div 11\text{ g/A}\cdot\text{h}$, khối lượng riêng thép $\gamma = 7.8\text{ g/cm}^3$).
    • Năng lượng đường: $q_đ = \frac{q}{V_h} = M \cdot F_đ$ (với hệ số trung bình cho que hàn thép $M = 14500 \rightarrow q_đ = 14500 \cdot F_đ\text{ cal/cm}$).

  • Thời gian hàn ($T_h$):

    • Công thức: $T_h = \frac{T_0}{m}$ (với $T_0$ là thời gian cháy cơ bản, hệ số tổ chức làm việc $m = 0.3 \div 0.5$).

Kỹ năng phát triển

  • Kỹ năng tính toán và thiết lập công nghệ: Tính toán định lượng các thông số $I_h, U_h, V_h, n, q_đ$ dựa trên chiều dày phôi ($5\text{ mm}, 6\text{ mm}, 10\text{ mm}$) và loại que hàn.
  • Kỹ năng thao tác tay nghề:
    • Kỹ thuật mồi và duy trì chiều dài hồ quang ngắn ($1\text{ mm}$ ở đường đáy).
    • Kỹ thuật dao động que hàn (thẳng, răng cưa, bán nguyệt, vòng tròn lệch) phù hợp với từng vị trí 4G, 3F, 4F, 1GR, 2G.
    • Kỹ thuật tạo và duy trì lỗ khóa (keyhole) khi hàn lót đáy ống $2\text{G}$.
  • Kỹ năng kiểm tra và kiểm soát chất lượng:
    • Sử dụng mắt thường và kính lúp để xác định bề mặt, chiều rộng, chiều cao mối hàn, điểm bắt đầu và kết thúc.
    • Sử dụng dưỡng đo cơ khí chuyên dụng: Thước đo độ lệch mép phôi, thước đo độ sâu cháy chân ($0 \div 5\text{ mm}$), thước đo chiều cao mối hàn (phạm vi đo đến $25\text{ mm}$), thước đo kích thước cạnh mối hàn góc (phạm vi đo đến $20\text{ mm}$).
    • Khắc phục các khuyết tật: Cháy cạnh, lẫn xỉ, kim loại mối hàn chảy xệ, mối hàn bám lệch, chi tiết không đồng trục.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp sư phạm tích hợp modun hóa: Lý thuyết phục vụ trực tiếp cho thực hành với tỷ lệ 33.3% lý thuyết (30 giờ) và 64.4% thực hành (58 giờ).

Quy trình thực hành chuẩn hóa

Các bài thực hành được thực hiện thống nhất theo trình tự các bước:

  • Bước 1 (Chuẩn bị): Đọc bản vẽ kỹ thuật; chuẩn bị máy hàn hồ quang tay, trang bị bảo hộ lao động, phôi thép và que hàn.
  • Bước 2 (Gá đính và chuẩn bị mép): Kiểm tra phôi (đảm bảo phẳng, thẳng, loại bỏ bavia, đúng kích thước); vát mép và tạo khe hở đáy $a$; thực hiện gá đính mối nhỏ gọn, đủ độ bền cơ học và đúng vị trí.
  • Bước 3 (Thực hiện hàn): Cài đặt cường độ dòng điện (ví dụ: que $\varnothing 3.2\text{ mm}$ đặt $I_h = 80\text{A}$); thực hiện hàn lớp đáy, lớp điền đầy và lớp phủ theo đúng góc độ và kiểu dao động que quy định.
  • Bước 4 (Làm sạch): Dùng búa gõ xỉ hoặc máy đánh xỉ làm sạch bề mặt và chân mối hàn.
  • Bước 5 (Kiểm tra và đánh giá): Kiểm tra ngoại dạng, dùng thước đo kiểm tra độ ngấu, độ lồi, chiều cao, chiều rộng và phát hiện các khuyết tật.

Bài tập ứng dụng và vật liệu thực hành

  • Vật liệu cơ bản: Thép tấm carbon thấp CT3 (hoặc tương đương) có chiều dày $5\text{ mm}, 6\text{ mm}, 10\text{ mm}$; thép ống tròn $\varnothing 70\text{ mm}$.
  • Vật liệu hàn: Que hàn hồ quang tay mã hiệu E7016 (tiêu chuẩn LB-52 KOBELCO hoặc tương đương) đường kính $\varnothing 2.2\text{ mm}, \varnothing 3.2\text{ mm}, \varnothing 4.0\text{ mm}$.
  • Thời lượng thực hiện bài tập: Định mức 02 giờ/bài tập ứng dụng (bao gồm cả thời gian chuẩn bị phôi và gá đính).

Phương pháp đánh giá và tự học

  • Đánh giá thường xuyên: Đánh giá điểm thao tác quy trình, tính toán chế độ hàn và chất lượng sản phẩm hoàn thiện theo từng bài thực hành (Bài 1 đến Bài 5).
  • Đánh giá kết thúc: Kiểm tra kỹ năng thực hành tổng hợp (2 giờ) vào cuối mô đun.
  • Tiêu chuẩn an toàn xưởng: Bắt buộc trang bị đầy đủ đồ bảo hộ thợ hàn; nối đất an toàn vỏ thiết bị; ngừng thực tập khi nền xưởng ẩm ướt hoặc dột mưa; tuân thủ quy định phòng chống cháy nổ.
  • Hướng dẫn tự học: Học sinh tự trả lời hệ thống câu hỏi lý thuyết tính toán chế độ hàn sau mỗi bài học; đối chiếu bảng tra cứu kích thước mép vát và tự đo kiểm sản phẩm mẫu bằng dưỡng cơ khí cá nhân.

Điểm nổi bật và cập nhật

  • Tập trung vào kỹ thuật hàn không gian phức tạp: Giáo trình giải quyết các vị trí hàn khó trong kỹ thuật hàn kết cấu (4G, 3F, 4F, 1GR, 2G) – nơi mà tác động của trọng lực làm tăng nguy cơ khuyết tật kim loại lỏng bị chảy xệ và lẫn xỉ.
  • Tích hợp khảo sát thực tế sản xuất: Nhóm biên soạn đã tham khảo trực tiếp quy trình chế tạo tại các doanh nghiệp cơ khí trong nước, kết hợp chương trình đào tạo của các trường Đại học, Cao đẳng, Học viện kỹ thuật nhằm đáp ứng nhu cầu gia công kết cấu thép, bồn bể và đường ống công nghiệp tại khu vực Miền Trung – Tây Nguyên.
  • Chuẩn hóa thông số theo tiêu chuẩn vật liệu công nghiệp: Giáo trình đưa vào áp dụng trực tiếp loại que hàn kiềm hydro thấp E7016 (LB-52 KOBELCO), phản ánh đúng chủng loại vật liệu hàn được sử dụng phổ biến trong chế tạo kết cấu áp lực và khung thép công nghiệp.
  • Hệ thống bảng tra cứu kỹ thuật đồng bộ: Cung cấp đầy đủ các thông số kích thước vát mép, khe hở đáy, độ dày phần cùn cho các dạng liên kết:
    • Bảng 1-1, 1-2, 1-3, 1-4: Thông số mép hàn giáp mối phẳng, vát chữ V, vát chữ X ($\delta = 1 \div 36\text{ mm}$).
    • Bảng 2-1, 2-2, 2-3, 2-4: Thông số mép hàn chữ T không vát và vát cạnh ($\delta = 2 \div 40\text{ mm}$).
    • Bảng 3-1, 3-2, 3-3, 3-4, 3-5: Hệ số $K_y$ ($1.15 \div 1.5$) và kích thước mép vát cho liên kết góc 4F.
  • Bảng phân loại và xử lý khuyết tật trực quan: Tổng hợp chi tiết nguyên nhân và cách khắc phục 5 dạng khuyết tật chính (cháy cạnh, lẫn xỉ, kim loại mối hàn chảy xệ, mối hàn bám lệch, chi tiết không đồng trục).

Đối tượng sử dụng giáo trình

  • Người học:
    • Sinh viên trình độ Cao đẳng nghề Chế tạo thiết bị cơ khí.
    • Học sinh hệ Trung cấp nghề Hàn, Cắt gọt kim loại.
    • Công nhân kỹ thuật, thợ hàn tại các xưởng cơ khí, công trường xây lắp kết cấu thép cần bồi dưỡng nâng bậc thợ từ kỹ thuật hàn bằng lên hàn không gian (3F, 4G, 4F, 2G).
  • Điều kiện tiên quyết (Prerequisites):
    • Đã học và hoàn thành Mô đun 13 và Mô đun 15.
    • Nắm vững kiến thức an toàn điện, an toàn nhiệt trong cơ khí.
    • Đã có kỹ năng hàn hồ quang tay ở các tư thế cơ bản (hàn bằng 1G, 1F) và kỹ năng cắt phôi, mài vát mép cơ khí.
  • Giảng viên và cơ sở đào tạo:
    • Giảng viên bộ môn Hàn và Chế tạo thiết bị sử dụng làm tài liệu giảng dạy tích hợp chuẩn cho thời lượng 90 giờ.
    • Sử dụng hệ thống công thức giải tích và câu hỏi bài tập cuối bài để xây dựng đề thi lý thuyết và đề kiểm tra kỹ năng thực hành.
  • Mục đích tự học và tham khảo:
    • Kỹ thuật viên kiểm tra chất lượng (QC/Visual Inspector) tham khảo phương pháp đo kiểm ngoại dạng bằng thước đo chuyên dụng.
    • Thợ hàn tự tra cứu chế độ hàn ($I_h, d, U_h$) tương ứng với từng chiều dày phôi thép CT3.

Bảng đối chiếu các thông số công nghệ cốt lõi

Vị trí hàn Loại liên kết Dạng vát mép / Chiều dày Loại que hàn & Đường kính Thông số chế độ hàn chính Kiểu dao động que hàn
4G Giáp mối tấm phẳng Không vát ($\le 6\text{mm}$), Vát V ($3\div 26\text{mm}$), Vát X ($12\div 36\text{mm}$) E7016 (LB-52); $\varnothing 2.2 \div 4.0\text{mm}$ (lớp 1: $d < 5\text{mm}$) Góc que: $75^\circ \div 80^\circ$; $I_h = (\alpha + \beta d)d$; $U_h = 22\text{V}$ Lớp 1: Đường thẳng/đi lại; Lớp sau: Răng cưa, bán nguyệt
3F Góc chữ T Không vát ($\delta = 2\div 30\text{mm}$), Vát 1 cạnh ($\delta = 4\div 30\text{mm}$), Vát 2 cạnh V E7016 (LB-52); $\varnothing 2.2 \div 4.0\text{mm}$ $I_h = k \cdot d$ ($k = 35\div 50$); Dừng ở 2 chân mối hàn Bán nguyệt tịnh tiến từ dưới lên; lớp phủ thấp hơn bề mặt $1\div 2\text{mm}$
4F Góc chữ T Không vát ($\delta = 2\div 30\text{mm}$), Vát 1 cạnh ($\delta = 4\div 30\text{mm}$), Vát 2 cạnh V E7016 (LB-52); $\varnothing 2.2 \div 3.2\text{mm}$ ($d < 4\text{mm}$) $I_h$ giảm $15%\div 20%$ so với hàn bằng; Hồ quang cực ngắn Dao động ngang hẹp, duy trì phễu thuốc bọc que hàn
1GR Giáp mối ống xoay $\le 6\text{mm}$ không vát; $> 6\text{mm}$ vát V; Ống $\varnothing 70\text{mm}$ E7016 (LB-52); $\varnothing 2.2 \div 3.2\text{mm}$ Phân đoạn hàn; Xoay phôi; Hồ quang trung bình $U_h = 22\text{V}$ Dao động theo phân đoạn trục ngang
2G Giáp mối ống cố định Vát mép V; Phôi ống $\varnothing 70\text{mm}$ E7016 (LB-52); $\varnothing 2.2 \div 3.2\text{mm}$ Đáy: $l_{hq} = 1\text{mm}$, góc nghiêng $\le 5^\circ$; Lót: góc $5^\circ\div 10^\circ$; Bề rộng $\le 3d$ Đáy: Tạo lỗ khóa; Lót: Tròn lệch; Phủ: Đắp so le từ dưới lên nhô cao $3\text{mm}$

Bảng tổng hợp nhận diện và khắc phục khuyết tật mối hàn

TT Tên khuyết tật Nguyên nhân kỹ thuật Biện pháp khắc phục
1 Cháy cạnh (Undercut) - Cường độ dòng điện hàn ($I_h$) quá lớn
- Chiều dài cột hồ quang quá dài
- Không dừng que hàn ở 2 chân đường hàn		 - Giảm cường độ dòng điện hàn
- Duy trì hồ quang ngắn
- Dừng que hàn đều ở 2 chân mối hàn
2 Lẫn xỉ (Slag Inclusion) - Cường độ dòng điện hàn quá nhỏ
- Vệ sinh mép hàn và làm sạch xỉ giữa các lớp chưa đạt yêu cầu		 - Tăng cường độ dòng điện hàn thích hợp
- Tẩy sạch xỉ hàn bằng búa/máy đánh xỉ và làm sạch mép trước khi hàn
3 Kim loại mối hàn chảy xệ / Bám lệch - Góc độ que hàn không đúng kỹ thuật
- Tốc độ hàn quá chậm làm vũng hàn tích nhiệt lớn
- Tư thế ngồi thao tác không chuẩn, tầm quan sát bị che khuất		 - Giữ đúng góc độ que hàn quy định cho từng vị trí
- Tăng tốc độ dịch chuyển que hàn
- Điều chỉnh tư thế ngồi và quan sát rõ vũng hàn
4 Chi tiết không đồng trục - Quá trình gá phôi không kiểm tra độ thẳng
- Mối hàn đính quá nhỏ bị nứt/biến dạng co ngót khi hàn		 - Kiểm tra kỹ phôi bằng thước trước khi hàn
- Thực hiện mối hàn đính chắc chắn, đủ kích thước chịu lực

Câu hỏi thường gặp

1. Giáo trình này được thiết kế phục vụ cho đối tượng nào?
Giáo trình được biên soạn chuyên biệt cho sinh viên trình độ Cao đẳng nghề Chế tạo thiết bị cơ khí theo chương trình đào tạo của Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn (ban hành theo Quyết định số 99/QĐ-CĐKTCNQN). Tài liệu cũng là tài liệu chuẩn cho thợ hàn và kỹ thuật viên cơ khí cần nâng cao tay nghề ở các vị trí hàn không gian khó.

2. Người học cần đáp ứng những điều kiện tiên quyết nào trước khi tiếp cận giáo trình?
Người học bắt buộc phải hoàn thành Mô đun 13 và Mô đun 15 trong chương trình khung, nắm vững các nguyên tắc an toàn lao động cơ khí, đọc hiểu bản vẽ gia công và đã làm chủ kỹ năng hàn hồ quang tay cơ bản ở vị trí hàn bằng phẳng.

3. Điểm khác biệt căn bản giữa giáo trình này và các tài liệu hàn hồ quang cơ bản là gì?
Giáo trình tập trung giải quyết kỹ thuật hàn ở các vị trí không gian phức tạp chịu ảnh hưởng của trọng lực (4G, 3F, 4F, 1GR, 2G). Tài liệu cung cấp công thức tính toán định lượng năng lượng đường ($q_đ$), số lớp hàn ($n$), tốc độ hàn ($V_h$) và hướng dẫn tạo lỗ khóa (keyhole) khi hàn ống cố định $2\text{G}$, thay vì chỉ mô tả thao tác hàn bằng đơn giản.

4. Phương pháp tự học và rèn luyện kỹ năng thực hành nào được khuyến nghị trong giáo trình?
Người học cần thực hiện tính toán chế độ hàn trên lý thuyết cho từng độ dày phôi ($5\text{mm}, 6\text{mm}, 10\text{mm}$) trước khi vào xưởng; tuân thủ đúng quy trình 5 bước thực hành chuẩn; sử dụng thước đo cơ khí chuyên dụng để tự kiểm tra kích thước hình học ($K, h, p$) và đối chiếu bảng nhận diện khuyết tật để điều chỉnh thao tác.

5. Giáo trình có cung cấp các phụ lục và tài liệu kỹ thuật hỗ trợ nào không?
Giáo trình tích hợp hệ thống bản vẽ chi tiết tại Phụ lục I (bài tập 4G), Phụ lục II (bài tập 3F), Phụ lục III (bài tập 4F), bản vẽ bài tập ống 1G, 2G, cùng hệ thống bảng tra cứu kích thước mép vát và bảng thông số que hàn E7016 (LB-52 KOBELCO).

Kết luận

Giáo trình Mô đun 14: Hàn điện nâng cao do Trường Cao đẳng Kỹ thuật Công nghệ Quy Nhơn ban hành là tài liệu đào tạo nghề mang tính chuẩn hóa cao, kết hợp chặt chẽ giữa cơ sở lý thuyết tính toán thông số nhiệt - điện hàn hồ quang tay và quy trình công nghệ thực hành tại phân xưởng.

Lộ trình đào tạo của giáo trình dẫn dắt người học từ việc xử lý các liên kết tấm phẳng ở vị trí trần và đứng (4G, 3F, 4F) đến kỹ thuật hàn ống công nghiệp (1GR, 2G). Việc làm chủ các kiến thức và kỹ năng trong tài liệu này giúp người học đáp ứng đầy đủ yêu cầu kỹ thuật tại các công trình gia công kết cấu thép, chế tạo bồn bể áp lực và hệ thống đường ống công nghiệp. Để hoàn thiện năng lực chuyên môn, người học được khuyến nghị tham khảo thêm các tiêu chuẩn công nghệ hàn liên quan, hướng dẫn kỹ thuật của nhà sản xuất vật liệu hàn (KOBELCO LB-52) và các tài liệu quy chuẩn kiểm định mối hàn cơ khí hiện hành.
