GIÁO TRÌNH MÔ ĐUN: GIA CÔNG, LẮP ĐẶT CỐT THÉP (MÃ SỐ: MĐ 16)

Tổng quan về giáo trình (250-300 từ)

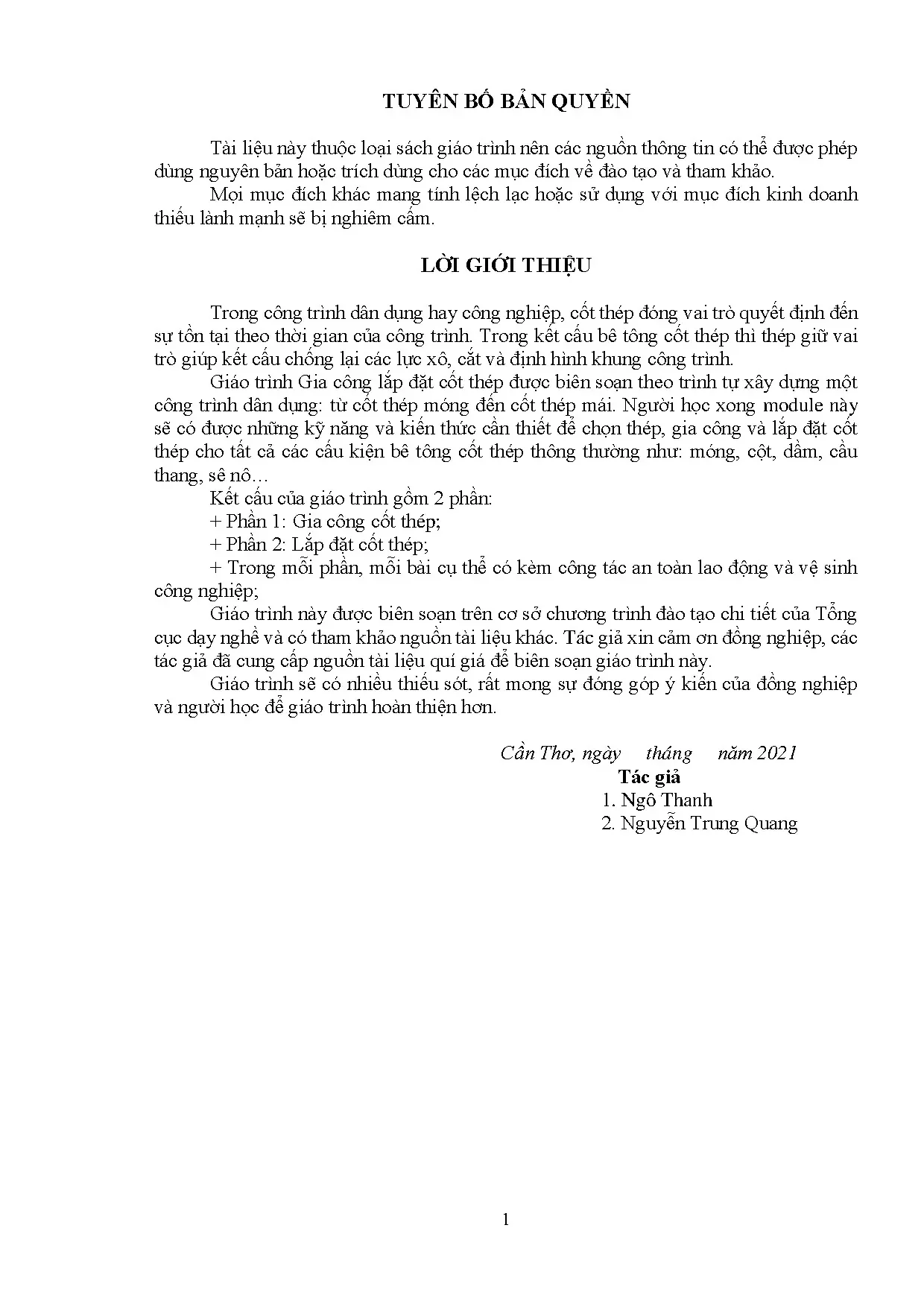

Giáo trình Gia công, lắp đặt cốt thép (Mã số mô đun: MĐ 16) do tác giả Nguyễn Trung Quang biên soạn năm 2021 tại Cần Thơ, được xây dựng trên cơ sở chương trình đào tạo chi tiết của Tổng cục Dạy nghề (nay là Tổng cục Giáo dục nghề nghiệp). Mô đun có tổng thời lượng đào tạo 90 giờ, bao gồm 30 giờ lý thuyết, 52 giờ thực hành và 8 giờ kiểm tra. Đây là học phần chuyên môn cơ sở trong chương trình đào tạo kỹ thuật xây dựng công trình dân dụng và công nghiệp.

Mục tiêu học tập của giáo trình được cấu trúc thành ba nhóm chuẩn đầu ra rõ ràng:

  • Về kiến thức: Người học trình bày được các yêu cầu kỹ thuật và cấu tạo cốt thép trong cấu kiện bê tông cốt thép; mô tả nguyên lý vận hành của các thiết bị cắt, uốn; phân tích trình tự lắp đặt cốt thép vào ván khuôn cho các cấu kiện đổ tại chỗ; tính toán định mức vật liệu và nhân công thi công.
  • Về kỹ năng: Thực hiện thành thạo việc nắn, cắt, uốn, nối cốt thép bằng phương pháp thủ công và máy móc; lắp đặt chính xác hệ thống cốt thép từ móng, cột, dầm, sàn đến cầu thang, lanh tô, sê nô và tấm tường theo đúng bản vẽ thiết kế.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, ý thức tổ chức kỷ luật, tuân thủ nghiêm ngặt các quy chuẩn an toàn lao động và vệ sinh công nghiệp.

Giáo trình được bố cục thành 2 phần chính: Phần 1: Gia công cốt thép và Phần 2: Lắp đặt cốt thép. Điểm đặc trưng trong cấu trúc giáo trình là cách tiếp cận mô phỏng trực tiếp tiến trình thi công xây lắp công trình thực tế, dẫn dắt người học từ công tác chuẩn bị phôi thép ở xưởng gia công đến việc định vị, lắp buộc kết cấu chịu lực trên công trường theo cao trình từ móng lên mái.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự qua 2 phần chuyên đề với các bài học kỹ thuật cụ thể:

  • Phần 1: Gia công cốt thép

    • Nắn thép tròn bằng thủ công: Phân loại móc neo (móc tròn cho đường kính $d \ge 12,\text{mm}$, móc xiên cho $d < 12,\text{mm}$, móc vuông cho cốt thép chịu nén và thép sàn); kỹ thuật nắn thẳng thép cuộn và thép cây bằng vam khuy, vam cần (càng cua), bàn nắn và búa tạ ($\ge 2,\text{kg}$).
    • Cắt cốt thép bằng thủ công và bằng máy: Sử dụng kéo cắt, kìm cộng lực, má kháp (đục thép); vận hành máy cắt điều khiển bằng tay ($d = 20 - 40,\text{mm}$), máy cắt đĩa, máy cắt cơ điện bánh đà trục khuỷu ($d = 22 - 40,\text{mm}$).
    • Uốn cốt thép bằng thủ công và bằng máy: Thao tác bàn uốn gỗ/thép ($750 - 800,\text{mm} \times 1600 - 1800,\text{mm}$), thớt uốn dày $6 - 8,\text{mm}$, vam góc, càng cua; uốn góc $90^\circ$, $180^\circ$ (uốn cu-đê), uốn thép vai bò; vận hành máy uốn đĩa quay có chốt chia độ cho thép $d \ge 12,\text{mm}$.
    • Nối cốt thép bằng phương pháp buộc: Kỹ thuật buộc nút chéo, buộc nút hoa thị bằng móc xoay ($\varnothing6 - \varnothing10,\text{mm}$) và ứng dụng máy buộc cốt thép tự động cầm tay dùng pin.

  • Phần 2: Lắp đặt cốt thép

    • Lắp đặt cốt thép kết cấu móng: Định vị tim trục bằng dây dọi; lắp vĩ đáy và khung cổ cột cho móng đơn (hình tháp, bậc thang, hình cốc); lắp đặt móng băng (lưới thép đáy chịu kéo rải dưới theo hình rẻ quạt tại góc, thép phân bố dọc ở trên, khung sườn $\ge 4$ thanh).
    • Lắp đặt cốt thép cột: Bố trí cốt dọc chịu lực cho cột nén đúng tâm, lệch tâm; kiểm soát khoảng thông thủy ($50,\text{mm} \le tt \le 400,\text{mm}$) và lớp bảo vệ $a_b \ge d$; buộc so le vị trí giáp đầu cốt đai; kỹ thuật cố định cốt đai xoắn cho cột tiết diện tròn bằng đai phụ (cách nhau $1,\text{m}$).
    • Lắp đặt cốt thép hệ dầm và dầm đơn: Phân vùng chịu kéo (miền dưới), chịu nén (miền trên); khoảng cách thông thủy thép dưới $e, e_1 \ge 25,\text{mm}$, thép trên $e, e_2 \ge 30,\text{mm}$; bố trí cốt xiên vai bò ở vị trí $1/3L$ hoặc $1/4L$ hoặc thép tăng cường gối - bụng; nguyên tắc luồn cốt thép dầm phụ qua dầm chính.
    • Lắp đặt cốt thép dầm - sàn toàn khối: Phân loại sàn 1 phương ($L_2/L_1 > 2$) và sàn 2 phương ($L_2/L_1 \le 2$); khoảng cách cốt thép chịu lực $100 \le a \le 200,\text{mm}$, cốt thép phân bố $a \le 350,\text{mm}$; lớp bảo vệ $a_b \ge 10,\text{mm}$ (chiều dày bản $< 100,\text{mm}$) và $a_b \ge 15,\text{mm}$ (chiều dày bản $\ge 100,\text{mm}$).
    • Lắp đặt cốt thép cấu kiện đặc thù: Dầm móng, giằng tường; các bộ phận cầu thang bê tông cốt thép (dầm chân thang, cốn thang, đan thang, đan chiếu nghỉ, dầm chiếu nghỉ); cấu kiện lanh tô, ô văng, sê nô và tấm tường.

Progression logic của giáo trình đi từ công đoạn xử lý cơ lý và hình học của từng sợi thép đơn lẻ (nắn, cắt, uốn, nối) đến khâu tổ hợp thành khung lưới không gian và định vị vào hệ thống ván khuôn công trình.

Kiến thức nền tảng được xây dựng

  • Lý thuyết biến dạng kim loại khi uốn: Tính toán độ giãn dài lý thuyết của thanh thép theo góc uốn ($45^\circ$ giãn $0{,}5d$; $90^\circ$ giãn $1{,}0d$; $135^\circ$ giãn $1{,}5d$) để xác định chiều dài phôi cắt thực tế $L_c$.
  • Nguyên lý tối ưu hóa vật tư: Ứng dụng mô hình cắt phôi thép tiết kiệm: $$L - \sum l_i n_i = l_{\min} \ge 0$$ nhằm giảm thiểu tối đa đầu mẩu thép thừa khi chia cắt cây thép tiêu chuẩn $11{,}7,\text{m}$.
  • Nguyên lý cấu tạo kết cấu bê tông cốt thép: Quy định mặt cắt nối buộc không vượt quá $25%$ tổng diện tích tiết diện đối với thép tròn trơn và không quá $50%$ đối với thép có gờ; yêu cầu uốn uốn móc neo 2 đầu cho cốt thép trơn; điều kiện làm việc đồng trục của thép cột chịu nén; quy chuẩn về chiều dày lớp bê tông bảo vệ $a_b \ge d$.

Kỹ năng phát triển

  • Technical skills: Đo đạc, lấy dấu cữ uốn; thao tác dập búa, sử dụng vam nắn, vam càng cua; vận hành an toàn máy cắt đĩa, máy uốn cơ điện, máy buộc tự động.
  • Analytical skills: Đọc bản vẽ kết cấu; tính toán bảng thống kê cốt thép; phân tích sự làm việc của các vùng kết cấu (vùng chịu kéo, vùng chịu nén, vị trí chịu lực cắt lớn) để đặt thép đúng vị trí.
  • Practical competencies: Căng dây dọi định vị tim móng; buộc nút chéo, nút hoa thị đúng tiêu chuẩn; kê con kê bê tông bảo đảm chiều dày lớp bảo vệ; liên kết các hệ kết cấu phức hợp (hệ dầm chính - dầm phụ, dầm - sàn, cốn thang - đan thang).

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được thiết kế theo phương pháp giảng dạy tích hợp (mô-đun), kết hợp chặt chẽ giữa lý thuyết chuyên môn và luyện tập kỹ năng thao tác thực tế tại xưởng. Phân bổ thời lượng phản ánh rõ định hướng thực hành: 30 giờ lý thuyết (chiếm $33{,}3%$), 52 giờ thực hành (chiếm $57{,}8%$) và 8 giờ kiểm tra đánh giá (chiếm $8{,}9%$).

Hệ thống bài tập thực hành được xây dựng với định mức kỹ thuật và phân bổ nhóm cụ thể:

  • Bài tập gia công cá nhân: Mỗi sinh viên nắn thẳng 05 thanh thép tròn $\varnothing6$, 05 thanh $\varnothing8$ trong 02 giờ; thực hiện uốn các thanh thép mẫu đạt kích thước theo bản vẽ.
  • Bài tập cắt uốn nhóm: Nhóm 02 sinh viên cắt phôi thép bằng kéo thủ công ($\varnothing6$, $\varnothing8$ dài $890,\text{mm}$; $\varnothing10$ dài $1300,\text{mm}$) trong 01 buổi; cắt máy thép $\varnothing12$ dài $3200,\text{mm}$ và $\varnothing10$ dài $1200,\text{mm}$.
  • Bài tập lắp đặt cấu kiện: Nhóm 02 sinh viên buộc vĩ móng ($800 \times 800,\text{mm}$, $1200 \times 1200,\text{mm}$); nhóm 04 sinh viên gia công, lắp đặt và tháo dỡ cốt thép móng băng trong 08 giờ; nhóm 04 sinh viên lắp đặt khung dầm D2; nhóm 05 sinh viên lắp dựng hoàn chỉnh hệ cốt thép cầu thang bê tông cốt thép.

Phương pháp đánh giá người học căn cứ vào các tiêu chí định lượng:

  1. Độ chính xác về kích thước hình học, góc uốn và tim trục định vị.
  2. Quy cách nút buộc (đúng kiểu buộc nút chéo/hoa thị, đảo chiều nút, so le mối giáp đầu cốt đai).
  3. Độ ổn định của khung cốt thép và độ dày lớp bê tông bảo vệ qua việc bố trí con kê.
  4. Thời gian hoàn thành định mức và việc chấp hành các quy định an toàn lao động (trang bị bảo hộ, kính, găng tay, không thao tác uốn thép trên cao/giàn giáo).

Người học cần tự học bằng cách nghiên cứu trước bản vẽ kết cấu, thực hiện phép tính trừ độ giãn dài trước khi cắt phôi, và luôn uốn thử nghiệm $1 - 2$ mẫu để kiểm tra kích thước trước khi gia công hàng loạt.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình tích hợp đồng bộ giữa kỹ thuật gia công thủ công truyền thống và thiết bị cơ giới hóa hiện đại. Bên cạnh việc hướng dẫn chi tiết cách chế tạo và thao tác các dụng cụ cầm tay (như vam khuy, vam càng cua chế tạo từ thép góc $40 \times 40,\text{mm}$ hoặc $50 \times 50,\text{mm}$, thớt uốn có cọc tâm - cọc tựa, móc buộc bằng thép $\varnothing6 - \varnothing10$), tài liệu cung cấp sơ đồ nguyên lý và quy trình vận hành các thiết bị thi công cơ giới: máy cắt đĩa, máy cắt cơ điện bánh đà trục khuỷu, máy uốn tự động đĩa quay điều chỉnh góc bằng chốt độ, và máy buộc cốt thép tự động cầm tay sử dụng pin sạc (giúp tăng năng suất lao động gấp $5 - 8$ lần).

Về mặt công nghệ thi công, giáo trình phản ánh các điều chỉnh thực tế trên công trường xây dựng hiện đại:

  • Nêu rõ xu hướng thi công hiện nay là hạn chế hoặc không sử dụng cốt thép xiên (thép vai bò) trong kết cấu dầm chịu uốn, thay vào đó sử dụng các thanh cốt thép tăng cường bố trí tại vùng gối và vùng bụng dầm để tối ưu hóa công tác lắp dựng và giảm thiểu phức tạp khi gia công.
  • Đưa ra phương pháp kết hợp giữa công thức tính độ giãn dài lý thuyết ($0{,}5d$, $1{,}0d$, $1{,}5d$) với quy trình uốn thử thực tế nhằm hiệu chỉnh sai số giãn dài do cơ tính khác nhau của từng lô thép thương phẩm.
  • Tích hợp nội dung an toàn lao động và vệ sinh công nghiệp thành một mục bắt buộc trong tất cả các bài học (từ quy định cấm nung nóng thép khi nắn, quy tắc đứng cùng phía khi đập búa vào má kháp, đến quy tắc gập đầu dây thép buộc vào trong lòng cấu kiện để tránh ăn mòn).

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Gia công, lắp đặt cốt thép phục vụ trực tiếp cho các nhóm đối tượng sau:

  • Sinh viên và học viên: Học sinh, sinh viên theo học trình độ Trung cấp, Cao đẳng và Đại học thuộc các ngành Kỹ thuật công trình xây dựng, Xây dựng dân dụng và công nghiệp, Công nghệ kỹ thuật xây dựng; học viên tham gia các khóa đào tạo nghề ngắn hạn theo chương trình khung của Tổng cục Dạy nghề.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các học phần cơ sở về Vẽ kỹ thuật xây dựng (đọc hiểu bản vẽ kết cấu, bảng thống kê cốt thép), Vật liệu xây dựng (tính chất cơ lý của bê tông, cốt thép trơn, thép gờ), và An toàn lao động đại cương.
  • Giảng viên và cán bộ đào tạo: Sử dụng làm giáo trình giảng dạy chính thức cho mô đun MĐ 16 (90 giờ); căn cứ vào các bài tập thực hành mẫu, định mức vật tư và thời lượng bài tập (2 giờ, 4 giờ, 8 giờ) để xây dựng đề cương chi tiết, giáo án tích hợp và phiếu hướng dẫn luyện tập tại xưởng.
  • Cán bộ kỹ thuật và tự học: Công nhân kỹ thuật bậc $2/7 - 3/7$, thợ sắt, tổ trưởng thi công, cán bộ giám sát công trường sử dụng làm tài liệu tham khảo tra cứu quy chuẩn cấu tạo (khoảng cách thép, chiều dài nối chồng, quy cách móc neo) và quy trình kiểm soát chất lượng cốt thép trước khi đổ bê tông.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp với học sinh, sinh viên ngành xây dựng công trình, giảng viên dạy nghề kỹ thuật xây dựng, và công nhân kỹ thuật cần chuẩn hóa kỹ năng gia công, lắp dựng cốt thép từ cấp độ thủ công đến cơ giới hóa.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức đọc bản vẽ kết cấu bê tông cốt thép, hiểu các ký hiệu đường kính ($\varnothing, d$), quy cách thép (tròn trơn, thép gân), và các nguyên tắc an toàn lao động cơ bản trong xây dựng.

3. Điểm khác biệt với giáo trình khác?

Giáo trình kết hợp cụ thể giữa tính toán lý thuyết công nghệ (công thức tối ưu cắt phôi, tính độ giãn dài theo góc uốn) với định mức bài tập thực hành theo nhóm và cá nhân, đồng thời tích hợp thiết bị mới như máy buộc thép tự động cầm tay.

4. Làm sao để tự học hiệu quả?

Người học cần kết hợp đọc lý thuyết cấu tạo cấu kiện với việc giải các bài toán cắt tối ưu phôi thép, vẽ sơ đồ khai triển thanh uốn, và thực hành đo cữ uốn thử trên mẫu thép thực tế trước khi gia công hàng loạt.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình đi kèm hệ thống bản vẽ kỹ thuật chi tiết của các cấu kiện (móng băng cắt 1-1, dầm D2, cột, cầu thang), bảng thống kê cốt thép mẫu, và danh mục tài liệu tham khảo chuyên ngành tại trang 61.

Kết luận (150 từ)

Giáo trình Gia công, lắp đặt cốt thép (MĐ 16) cung cấp một hệ thống kiến thức kỹ thuật hoàn chỉnh và chuẩn hóa về công tác cốt thép trong xây dựng công trình. Giá trị cốt lõi của tài liệu nằm ở tính thực tiễn cao, liên kết chặt chẽ giữa tính toán kỹ thuật gia công phôi và quy trình lắp buộc thực tế cho mọi cấu kiện chịu lực cơ bản.

Lộ trình học tập đề xuất:

  1. Nắm vững yêu cầu kỹ thuật móc neo, an toàn lao động và phương pháp nắn, cắt, uốn, nối thép ở Phần 1.
  2. Vận hành thành thạo thiết bị cơ giới (máy cắt đĩa, máy uốn, máy buộc pin).
  3. Thực hành lắp đặt cấu kiện chịu nén/uốn cơ bản (móng đơn, móng băng, cột, dầm đơn).
  4. Hoàn thiện kỹ năng trên các hệ kết cấu phức hợp (hệ dầm chính - phụ, dầm sàn toàn khối, cầu thang, sê nô) ở Phần 2.

Người học nên kết hợp nghiên cứu các bản vẽ kết cấu kèm theo và tham khảo danh mục tài liệu chuyên ngành được chỉ dẫn tại trang 61 của giáo trình để củng cố năng lực chuyên môn.
