TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH MÔ ĐUN: GÁ LẮP KẾT CẤU HÀN (MĐ14)

Tổng quan về giáo trình

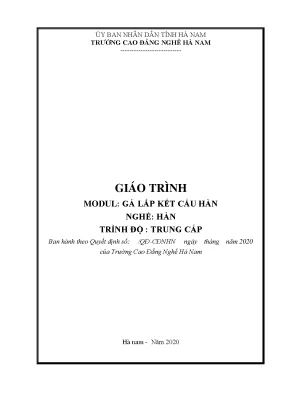

Giáo trình mô đun Gá lắp kết cấu hàn (Mã số: MĐ14) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo nghề Hàn trình độ Trung cấp, được ban hành theo quyết định của Trường Cao đẳng Nghề Hà Nam (Ủy ban Nhân dân tỉnh Hà Nam) năm 2020. Trong khung chương trình đào tạo nghề, MĐ14 là mô đun chuyên ngành bắt buộc, được bố trí giảng dạy sau khi người học đã hoàn thành hoặc học song song với các môn học kỹ thuật cơ sở từ MH07 đến MH12 và mô đun MĐ13.

Mục tiêu đào tạo của giáo trình tập trung vào ba chuẩn đầu ra chính:

  • Kiến thức: Trang bị các phương pháp và kỹ thuật định vị, gá kẹp các dạng kết cấu hàn tấm phẳng, kết cấu dầm, dàn phẳng, dàn không gian và kết cấu ống.
  • Kỹ năng nghề: Thực hiện thành thạo quy trình đấu nối, vận hành máy hàn; kỹ thuật gây và duy trì hồ quang ổn định; gá lắp các kết cấu hàn đạt độ chính xác kích thước và tạo vết hàn đính ngấu đều, đúng kích thước thiết kế.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện khả năng làm việc độc lập hoặc theo nhóm trong điều kiện môi trường phân xưởng thay đổi; thực hiện hướng dẫn, giám sát kỹ thuật gá lắp và chịu trách nhiệm đánh giá chất lượng sản phẩm liên kết hàn sau khi gá ráp.

Cấu trúc giáo trình có tổng thời lượng 60 giờ, bao gồm 15 giờ lý thuyết, 37 giờ thực hành/thảo luận/thí nghiệm và 8 giờ kiểm tra. Giáo trình được xây dựng theo phương pháp tích hợp mô đun (modular instruction), kết nối tuần tự từ cơ sở thiết bị, nguyên lý luyện kim hàn hồ quang, phương pháp dao động que hàn đến kỹ thuật gá đính chi tiết tấm phẳng, ống và kết cấu dàn trong không gian. Tài liệu phản ánh trực tiếp hệ thống tiêu chuẩn kỹ thuật quốc gia (TCVN 3734-89, TCVN 3223-89, TCVN 7447/IEC 60364) cùng các quy chuẩn kỹ thuật quốc tế tương đương (AWS, ISO, DIN, EN, GOST).

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình phân chia kết cấu giảng dạy thành 7 bài học chuyên môn và phần kiểm tra kết thúc mô đun:

  • Bài 1: Đấu nối và vận hành máy hàn (MĐ 14.1 - 8 giờ: 1 LT, 7 TH): Giới thiệu cấu tạo, nguyên lý làm việc của nguồn điện hàn xoay chiều (AC) và một chiều (DC). Phân loại máy biến áp hàn xoay chiều có cuộn tự cảm riêng, cuộn dây di động, lõi từ di động, lõi từ di động trong cuộn cảm, và bộ tự cảm bão hòa. Khảo sát máy hàn DC kiểu máy phát điện và chỉnh lưu 1 pha / 3 pha (sử dụng điốt selen, silic). Hướng dẫn quy trình đấu nối tiếp địa, cáp hàn, kẹp mát, chọn số kính bảo hộ theo dòng điện hàn (kính số 1: $<100\text{ A}$; số 2: $100\text{--}200\text{ A}$; số 3: $250\text{--}350\text{ A}$; số 4: $350\text{--}500\text{ A}$), phân loại mỏ cặp que (kiểu kẹp, kiểu ren, kiểu cút), chẩn đoán hỏng hóc thiết bị và quy chuẩn an toàn lao động phân xưởng (TCVN 7447 / IEC 60364).
  • Bài 2: Gây hồ quang và duy trì hồ quang (MĐ 14.2 - 24 giờ: 11 LT, 12 TH, 1 KT): Quy ước biểu diễn mối hàn trên bản vẽ kỹ thuật (nét liền cho mối hàn thấy, nét đứt cho mối hàn khuất, dấu + cho mối hàn điểm; ký hiệu chữ T cho hàn tay; các liên kết: m - giáp mối, t - chữ T, g - góc, c - hàn chồng, d - chốt). Khảo sát que hàn thép carbon thấp (lõi CB-08, CB-08A và lớp thuốc bọc nhóm tạo xỉ, oxy hóa/khử oxy, kết dính, hợp kim hóa; phân loại vỏ thuốc hệ Axit - A, Bazơ - B, Hữu cơ - O/C, Rutin - R; tỷ số đường kính vỏ/lõi $D/d$). Tiêu chuẩn hóa que hàn theo TCVN 3734-89 (ví dụ: N50-6B), TCVN 3223-89, AWS, ISO. Lý thuyết luyện kim hàn nóng chảy, vũng hàn, các phản ứng khử oxy hóa, phân tích 6 vùng vi mô của vùng ảnh hưởng nhiệt (HAZ). Kỹ thuật mồi hồ quang (phương pháp ma sát và mổ thẳng), duy trì chiều dài hồ quang $2\text{--}4\text{ mm}$, 8 phương pháp dao động que hàn và quy trình hàn đường thẳng trên tôn phẳng kích thước $200 \times 50 \times 5\text{ mm}$.
  • Bài 3: Gá lắp định vị các chi tiết hàn vị trí 1F, 2F, 3F, 4F (MĐ 14.3 - 8 giờ: 1 LT, 6 TH, 1 KT): Kỹ thuật chuẩn bị phôi tấm, thiết bị đồ gá kẹp chặt, căn chỉnh góc nghiêng và hàn đính định vị mối hàn góc chữ T và góc L ở các vị trí hàn bằng (1F), hàn ngang (2F), hàn đứng (3F) và hàn trần (4F).
  • Bài 4: Gá lắp định vị các chi tiết hàn vị trí 1G, 2G, 3G, 4G (MĐ 14.4 - 8 giờ: 1 LT, 6 TH, 1 KT): Kỹ thuật chuẩn bị phôi vát mép, kiểm soát khe hở đáy (root gap), hàn đính định vị mối hàn giáp mối tấm phẳng ở các vị trí bằng (1G), ngang (2G), đứng (3G) và trần (4G).
  • Bài 5: Gá lắp định vị các chi tiết hàn ống vị trí 1G, 2G, 5G, 6G, 6GR (MĐ 14.5 - 8 giờ: 1 LT, 6 TH, 1 KT): Kỹ thuật gá kẹp phôi ống, căn chỉnh độ đồng trục, kiểm soát sai lệch góc và hàn đính định vị kết cấu ống ở các tư thế trục ống quay (1G), trục đứng cố định (2G), trục ngang cố định (5G), trục nghiêng $45^\circ$ cố định (6G) và 6G có vòng cản (6GR).
  • Bài 6 & Bài 7: Gá lắp kết cấu dàn phẳng và Gá lắp kết cấu dàn không gian: Nguyên tắc tổ hợp, gá đặt thanh giằng, dầm biên, định vị hình học trên sàn gá và kiểm soát biến dạng nhiệt trong kết cấu khung dàn không gian.

Kiến thức nền tảng được xây dựng

  1. Lý thuyết vật lý hồ quang hàn và điện kỹ thuật: Bản chất hồ quang điện là hiện tượng phóng điện liên tục giữa hai điện cực trong môi trường khí bị ion hóa ở nhiệt độ tâm cột hồ quang đạt $6000\text{--}15000^\circ\text{C}$. Điện thế ion hóa của các nguyên tố kiềm quyết định khả năng mồi và duy trì hồ quang ở dải điện áp không tải $50\text{--}80\text{ V}$. Phân tích các dạng đặc tính ngoài của nguồn điện hàn hồ quang tay (đặc tính dốc), sự lệch pha từ thông và phương pháp biến thiên dòng hàn qua lõi từ di động hoặc bộ tự cảm bão hòa.
  2. Cơ chế luyện kim hàn nóng chảy và tương tác xỉ - khí: Quy trình bảo vệ vũng hàn bằng hệ thống xỉ lỏng và môi trường khí hoạt tính ($CO, CO_2$) hoặc khí trơ ($Ar, He$). Phản ứng hóa học khử oxy hòa tan trong kim loại đắp:

$$\text{FeO} + \text{C} = \text{Fe} + \text{CO} \uparrow$$

$$\text{FeO} + \text{Mn} = \text{Fe} + \text{MnO}$$

$$2\text{FeO} + \text{Si} = 2\text{Fe} + \text{SiO}_2$$

  1. Cấu trúc kim tương học vùng ảnh hưởng nhiệt (HAZ): Giáo trình giải thích sự biến đổi tổ chức tế vi của liên kết hàn giáp mối thép carbon thấp theo phân bố nhiệt độ:
[Vũng hàn nóng chảy: > 1500°C]

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thực hiện đấu nối an toàn hệ thống điện 220V/380V; điều chỉnh dòng hàn thô và tinh trên biến trở sun từ; thực hiện thành thạo thao tác mồi hồ quang bằng phương pháp ma sát và mổ thẳng; kiểm soát góc nghiêng que hàn $\alpha = 60^\circ\text{--}70^\circ$, $\beta = 90^\circ$; áp dụng chính xác 8 kiểu dao động đầu que hàn (đường thẳng, đường thẳng đi lại, răng cưa, bán nguyệt, tam giác cân, tam giác nghiêng, vòng tròn, hình số 8).
  • Kỹ năng phân tích (Analytical skills): Đọc bản vẽ kết cấu cơ khí theo ký hiệu tiêu chuẩn; tính toán thông số chế độ hàn (chọn đường kính que $d_q$ theo chiều dày phôi $S$, xác định dòng điện hàn $I_h$ và điện áp $U_h$); phân tích nguyên nhân gốc rễ và cơ chế phát sinh các khuyết tật mối hàn (nứt, không ngấu, cháy cạnh, vón cục, lẫn xỉ, rỗ khí).
  • Năng lực thực hành chuyên môn (Practical competencies): Chế tạo phôi, nắn phẳng, làm sạch bavia; gá kẹp phôi tấm và phôi ống trên bàn gá đa năng; thực hiện hàn đính đảm bảo độ ngấu, kích thước nhỏ gọn và không làm biến dạng kết cấu; sử dụng thước lá, thước cặp, căn lá, dưỡng kiểm để nghiệm thu độ thẳng, độ phẳng và độ vuông góc của kết cấu hàn.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp sư phạm tích hợp (Integrated Pedagogical Approach) kết hợp chặt chẽ giữa lý thuyết kỹ thuật và thực hành tại xưởng:

  • Tổ chức bài tập thực hành phân xưởng: Quá trình luyện tập thực hiện theo quy trình 4 bước chuẩn hóa:
    1. Bước 1 - Chuẩn bị: Kiểm tra thiết bị đo điện, đấu nối nguồn, tính toán cường độ dòng điện hàn, kiểm tra phôi thép tấm $200 \times 50 \times 5\text{ mm}$, chuẩn bị que hàn $3.2\text{ mm}$, đồ bảo hộ (yếm da, găng tay da, mặt nạ hàn).
    2. Bước 2 - Lấy dấu và gá đặt: Vạch dấu bằng phấn theo kích thước bản vẽ, cố định phôi trên bàn hàn.
    3. Bước 3 - Tiến hành gây hồ quang và hàn: Thực hiện mồi hồ quang ma sát trên đường hàn thứ nhất và mồi hồ quang mổ thẳng trên đường hàn thứ hai, giữ khoảng cách cột hồ quang $2\text{--}4\text{ mm}$, điền đầy vũng hàn cuối đường.
    4. Bước 4 - Làm sạch và kiểm tra: Gõ xỉ, đánh bàn chải sắt, đo kiểm kích thước hình học mối hàn bằng dưỡng và thước lá.
  • Phân tích case study xử lý sự cố kỹ thuật: Rèn luyện năng lực chẩn đoán và khắc phục sai hỏng thiết bị thông qua bảng dữ liệu kỹ thuật:
    • Sự cố máy hàn: Động cơ kéo máy phát phát tiếng rú do mất pha; máy chỉnh lưu que hàn cháy không êm do hỏng điốt nắn dòng; máy hàn AC vỏ bị rò điện do hỏng cách điện cuộn sơ cấp; quạt làm mát 3 pha quay ngược do đấu sai thứ tự pha.
    • Sự cố mối hàn: Hiện tượng dính que hàn (do dòng hàn nhỏ hoặc thao tác mổ thẳng không nhấc kịp thời); khuyết tật cháy cạnh (do dòng hàn quá lớn, hồ quang dài hoặc không dừng que ở hai biên); khuyết tật rỗ khí/lẫn xỉ (do mép hàn bẩn, que hàn ẩm hoặc mức độ khử oxy hóa chưa triệt để).
  • Phương pháp đánh giá và tự học:
    • Đánh giá thường xuyên: Đánh giá thao tác định vị, tư thế đứng/ngồi hàn, kỹ năng gá kẹp và an toàn lao động trong từng bài học (bài 2, 3, 4, 5 đều bố trí 1 giờ kiểm tra).
    • Đánh giá định kỳ: Bài kiểm tra kết thúc mô đun (4 giờ) nhằm đánh giá tổng hợp khả năng gá lắp kết cấu hàn tấm, ống hoặc khung dàn theo yêu cầu kỹ thuật độc lập.
    • Hướng dẫn tự học: Tự đối chiếu thông số que hàn theo bảng tiêu chuẩn TCVN 3734-89 và TCVN 3223-89; tự rèn luyện tính cẩn thận, tỷ mỷ trong thao tác phân xưởng.

Điểm nổi bật và cập nhật

  1. Hệ thống hóa tiêu chuẩn kỹ thuật que hàn: Giáo trình trình bày cụ thể phương pháp ký hiệu que hàn thép carbon thấp và hợp kim thấp theo Tiêu chuẩn Việt Nam TCVN 3734-89 (cấu trúc gồm: chữ cái $N$ + 2 chữ số giới hạn bền kéo tối thiểu $\text{KG/mm}^2$ + 1 chữ số chỉ loại dòng điện/cực tính + 1 chữ cái hệ vỏ thuốc $A, B, R$). Quy định cơ tính kim loại đắp (giới hạn bền kéo $\sigma_b$, độ dai va đập $a_k$, độ giãn dài tương đối $\delta_5$, góc uốn) và bảng thành phần hóa học ($C, Si, Mn, P, S$) theo TCVN 3223-89. Đồng thời, giáo trình giới thiệu hệ thống tiêu chuẩn quốc tế như AWS (Hiệp hội Hàn Hoa Kỳ), ISO, EN (Châu Âu), DIN (Đức), GOST (Nga).
                      CẤU TRÚC KÝ HIỆU QUE HÀN TCVN 3734-89
                             Ví dụ: N50 - 6B
  1. Khảo sát toàn diện các biến thể máy hàn điện: Phân tích chi tiết 5 sơ đồ cấu tạo điều chỉnh dòng điện của máy hàn hồ quang xoay chiều:
    • Máy hàn có cuộn tự cảm riêng (tạo độ lệch pha và đường đặc tính dốc).
    • Máy hàn có cuộn dây di động (thay đổi khoảng cách cuộn sơ cấp - thứ cấp, điều chỉnh dòng vô cấp).
    • Máy hàn có lõi từ di động (phân nhánh từ thông mạch từ).
    • Máy hàn có lõi từ di động trong cuộn cảm.
    • Máy hàn có bộ tự cảm bão hòa (dùng cầu chỉnh lưu và biến trở điều khiển dòng DC).
  2. Mở rộng phạm vi gá lắp kết cấu không gian: Giáo trình không dừng lại ở các bài tập hàn bằng cơ bản mà bao quát đầy đủ hệ thống vị trí hàn không gian theo quy ước quốc tế:
    • Liên kết góc: 1F (bằng), 2F (ngang), 3F (đứng), 4F (trần).
    • Liên kết giáp mối: 1G (bằng), 2G (ngang), 3G (đứng), 4G (trần).
    • Liên kết ống: 1G (ống xoay), 2G (ống đứng cố định), 5G (ống ngang cố định), 6G (ống nghiêng $45^\circ$), 6GR (ống nghiêng có vòng cản).
    • Kết cấu tổ hợp: Dàn phẳng (Bài 6) và dàn không gian (Bài 7).
  3. Tích hợp quy chuẩn an toàn lao động quốc gia: Toàn bộ nội dung vận hành được gắn liền với quy chuẩn an toàn đối với máy hàn điện:
    • Nối đất vỏ máy bảo vệ theo TCVN 7447 (IEC 60364).
    • Yêu cầu thông gió cưỡng bức cục bộ trong thùng kín với vận tốc gió $0{,}3\text{--}1{,}5\text{ m/s}$.
    • Sử dụng nguồn điện hạ áp an toàn ($\le 36\text{ V}$ AC hoặc $\le 48\text{ V}$ DC) khi chiếu sáng bên trong khoang bể kim loại.
    • Khoảng cách an toàn giữa các máy hàn tối thiểu $1{,}5\text{ m}$ (máy hàn tự động tối thiểu $2\text{ m}$).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Người học hệ Trung cấp hoặc Cao đẳng nghề thuộc nghề Hàn, nghề Cắt gọt kim loại, hoặc Công nghệ kỹ thuật cơ khí. Tài liệu cung cấp cơ sở lý thuyết và quy trình từng bước để hoàn thiện kỹ năng gá đặt, hàn đính kết cấu.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành hoặc tích lũy song song kiến thức từ các môn học MH07 đến MH12 (Vẽ kỹ thuật cơ khí, Dung sai lắp ghép và đo lường kỹ thuật, Vật liệu học cơ khí, An toàn lao động, Điện kỹ thuật cơ bản) và mô đun MĐ13 trước khi thực hiện mô đun này.
  • Giảng viên và giáo viên dạy nghề: Sử dụng làm tài liệu giảng dạy chuẩn để biên soạn giáo án tích hợp, thiết kế hệ thống bài tập thực hành phân xưởng, phân bổ thời gian (15 giờ lý thuyết, 37 giờ thực hành, 8 giờ kiểm tra), và lập phiếu đánh giá kỹ năng tay nghề học sinh.
  • Thợ hàn và kỹ thuật viên cơ khí: Kỹ thuật viên kiểm tra chất lượng (QC), tổ trưởng tổ sản xuất kết cấu kim loại sử dụng làm tài liệu tra cứu các bảng thông số quy ước mối hàn, chế độ chọn que hàn theo chiều dày phôi, bảng chẩn đoán sự cố máy hàn và các giải pháp hạn chế khuyết tật liên kết hàn.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế chuyên biệt cho học sinh, sinh viên trình độ Trung cấp nghề Hàn, công nhân kỹ thuật cần chuẩn hóa kỹ năng gá lắp kết cấu, và giảng viên chuyên ngành cơ khí hàn dùng trong giảng dạy mô đun MĐ14.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học cần nắm vững kiến thức các môn học cơ sở từ MH07 đến MH12 và mô đun MĐ13, bao gồm kỹ năng đọc bản vẽ cơ khí, kiến thức về vật liệu kim loại, đo lường dung sai và nguyên lý an toàn điện cơ bản.

3. Điểm khác biệt của giáo trình so với các tài liệu hàn thông thường là gì?

Giáo trình tập trung sâu vào kỹ thuật gá lắp và hàn đính định vị cho nhiều dạng kết cấu (tấm phẳng, ống, dầm dàn) trên toàn bộ các vị trí không gian (1F–4F, 1G–4G, 1G–6GR), phân tích chi tiết cấu tạo các dạng máy biến áp hàn và 6 vùng kim tương của vùng ảnh hưởng nhiệt (HAZ).

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Người học cần nắm vững mối quan hệ giữa chiều dày phôi ($S$) và đường kính que hàn ($d_q$), tuân thủ quy trình 4 bước chuẩn bị - lấy dấu - hàn đính - kiểm tra, luyện tập quan sát độ dài hồ quang ($2\text{--}4\text{ mm}$) và đối chiếu sản phẩm với bảng tiêu chí sai hỏng để tự khắc phục lỗi.

5. Giáo trình có đề cập đến các tiêu chuẩn kỹ thuật nào?

Giáo trình dẫn chiếu trực tiếp các tiêu chuẩn kỹ thuật bao gồm: Tiêu chuẩn que hàn TCVN 3734-89 và TCVN 3223-89; Tiêu chuẩn nối đất an toàn TCVN 7447 (IEC 60364); cùng các quy ước phân loại của AWS (Hoa Kỳ), ISO, EN (Châu Âu), DIN (Đức) và GOST (Nga).

Kết luận

Giáo trình mô đun Gá lắp kết cấu hàn (MĐ14) do Trường Cao đẳng Nghề Hà Nam ban hành là tài liệu đào tạo chuyên môn có tính chuẩn hóa cao về mặt kỹ thuật, kết hợp chặt chẽ giữa lý thuyết luyện kim hàn, thiết bị điện và kỹ năng thực hành phân xưởng.

Để mở rộng kiến thức, người học nên tham khảo thêm các tài liệu kỹ thuật về công nghệ hàn nóng chảy, sổ tay tra cứu vật liệu kim loại và các quy chuẩn quốc tế về chứng chỉ thợ hàn theo AWS D1.1 và ASME Section IX.
