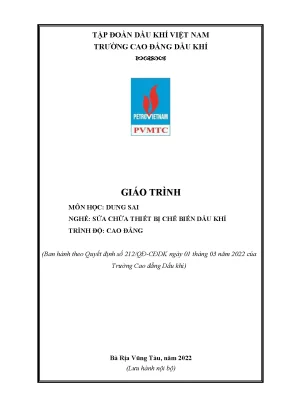

Giáo Trình Dung Sai Nghề Sửa Chữa Thiết Bị Chế Biến Dầu Khí Cao Đẳng

Giáo trình dung sai nghề sửa chữa thiết bị chế biến dầu khí cao đẳng cung cấp kiến thức chuyên sâu và kỹ năng cần thiết cho sinh viên.

• Tác giả: Đào Thị Phương Hoa
• Trường học: Trường Cao Đẳng Dầu Khí
• Chuyên ngành: Dung Sai
• Đề tài: Giáo Trình Dung Sai Nghề Sửa Chữa Thiết Bị Dầu Khí
• Loại tài liệu: Giáo Trình
• Năm xuất bản: 2022
• Địa điểm: Bà Rịa Vũng Tàu

Mục lục chi tiết

• LỜI GIỚI THIỆU
• 1. CHƯƠNG 1: KHÁI NIỆM CƠ BẢN VỀ DUNG SAI LẮP GHÉP
• 2. CHƯƠNG 2: HỆ THỐNG DUNG SAI LẮP GHÉP BỀ MẶT TRƠN
• 3. CHƯƠNG 3: HỆ THỐNG DUNG SAI LẮP GHÉP BỀ MẶT TRƠN
• 4. CHƯƠNG 4: DUNG SAI KÍCH THƯỚC VÀ LẮP GHÉP CỦA CÁC MỐI GHÉP THÔNG DỤNG
• 5. CHƯƠNG 5: CÁC KHÁI NIỆM CƠ BẢN TRONG ĐO LƯỜNG
• 6. CHƯƠNG 6: DỤNG CỤ ĐO THÔNG DỤNG TRONG CƠ KHÍ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Giáo Trình Dung Sai Nghề Sửa Chữa Thiết Bị Dầu Khí

Giáo trình Dung sai nghề sửa chữa thiết bị dầu khí là tài liệu quan trọng giúp sinh viên nắm vững các khái niệm cơ bản về dung sai và lắp ghép. Tài liệu này được biên soạn nhằm đáp ứng nhu cầu đào tạo trong ngành dầu khí, cung cấp kiến thức cần thiết cho việc đọc và hiểu các bản vẽ kỹ thuật. Nội dung giáo trình bao gồm các chương trình học từ khái niệm cơ bản đến các phương pháp đo lường kỹ thuật, giúp sinh viên có thể áp dụng vào thực tế sản xuất.

1.1. Mục tiêu và ý nghĩa của giáo trình

Giáo trình nhằm trang bị cho sinh viên kiến thức về tiêu chuẩn dung sai, giúp họ hiểu rõ các ký hiệu và quy ước trong bản vẽ kỹ thuật. Điều này không chỉ giúp sinh viên tự tin hơn trong công việc mà còn nâng cao chất lượng sản phẩm trong ngành dầu khí.

1.2. Cấu trúc nội dung giáo trình

Nội dung giáo trình được chia thành nhiều chương, mỗi chương tập trung vào một khía cạnh cụ thể của dung sai và lắp ghép. Các chương bao gồm khái niệm cơ bản, hệ thống dung sai, và các dụng cụ đo lường, giúp sinh viên có cái nhìn tổng quát và chi tiết về môn học.

II. Vấn đề và thách thức trong giáo trình Dung Sai

Trong quá trình biên soạn giáo trình, nhiều thách thức đã được đặt ra, đặc biệt là việc đảm bảo tính chính xác và cập nhật của nội dung. Các vấn đề như sự thay đổi trong công nghệ và yêu cầu của ngành dầu khí đòi hỏi giáo trình phải thường xuyên được điều chỉnh. Điều này nhằm đảm bảo rằng sinh viên nhận được kiến thức phù hợp và thực tiễn nhất.

2.1. Thách thức trong việc cập nhật nội dung

Công nghệ trong ngành dầu khí phát triển nhanh chóng, do đó giáo trình cần được cập nhật thường xuyên để phản ánh những thay đổi này. Việc này đòi hỏi sự hợp tác chặt chẽ giữa các giảng viên và chuyên gia trong ngành.

2.2. Vấn đề trong việc giảng dạy và học tập

Giảng viên cần có phương pháp giảng dạy hiệu quả để truyền đạt kiến thức một cách dễ hiểu. Sinh viên cũng cần chủ động trong việc học tập và thực hành để nắm vững các khái niệm về dung sai và lắp ghép.

III. Phương pháp giảng dạy hiệu quả trong giáo trình Dung Sai

Để đảm bảo sinh viên tiếp thu tốt kiến thức, giáo trình Dung sai áp dụng nhiều phương pháp giảng dạy hiện đại. Các phương pháp này không chỉ giúp sinh viên hiểu rõ lý thuyết mà còn thực hành tốt trong môi trường thực tế.

3.1. Phương pháp giảng dạy tích cực

Giảng viên sử dụng phương pháp giảng dạy tích cực như thảo luận nhóm, bài tập tình huống và thực hành để khuyến khích sinh viên tham gia và tương tác. Điều này giúp sinh viên phát triển kỹ năng tư duy phản biện và giải quyết vấn đề.

3.2. Ứng dụng công nghệ trong giảng dạy

Sử dụng công nghệ như máy chiếu, phần mềm mô phỏng và các công cụ trực tuyến giúp sinh viên dễ dàng tiếp cận và hiểu rõ hơn về các khái niệm phức tạp trong dung sai và lắp ghép.

IV. Ứng dụng thực tiễn của giáo trình Dung Sai trong ngành dầu khí

Giáo trình Dung sai không chỉ là lý thuyết mà còn có nhiều ứng dụng thực tiễn trong ngành dầu khí. Sinh viên có thể áp dụng kiến thức đã học vào các công việc thực tế, từ việc đọc bản vẽ đến thực hiện các phép đo chính xác.

4.1. Ứng dụng trong thiết kế và sản xuất

Kiến thức về dung sai giúp sinh viên thiết kế các chi tiết máy chính xác hơn, từ đó nâng cao hiệu suất làm việc và giảm thiểu sai sót trong sản xuất.

4.2. Ứng dụng trong bảo trì và sửa chữa

Khi thực hiện bảo trì và sửa chữa thiết bị, việc hiểu rõ về dung sai giúp kỹ thuật viên xác định được các vấn đề và đưa ra giải pháp hiệu quả, đảm bảo thiết bị hoạt động ổn định.

V. Kết luận và tương lai của giáo trình Dung Sai

Giáo trình Dung sai nghề sửa chữa thiết bị dầu khí đóng vai trò quan trọng trong việc đào tạo nguồn nhân lực chất lượng cao cho ngành dầu khí. Tương lai của giáo trình sẽ tiếp tục được cải tiến để đáp ứng nhu cầu ngày càng cao của thị trường lao động.

5.1. Định hướng phát triển giáo trình

Giáo trình sẽ được cập nhật thường xuyên để phản ánh những thay đổi trong công nghệ và yêu cầu của ngành. Điều này giúp sinh viên luôn được trang bị kiến thức mới nhất.

5.2. Tầm quan trọng của giáo trình trong đào tạo

Giáo trình Dung sai không chỉ giúp sinh viên nắm vững kiến thức mà còn phát triển kỹ năng thực hành, từ đó nâng cao khả năng cạnh tranh trong thị trường lao động.

Nội dung chính

Giáo trình Dung sai (Mã môn học: MECM53001) – Trường Cao đẳng Dầu khí

Tổng quan về giáo trình

Giáo trình môn học Dung sai (Mã môn học: MECM53001) được ban hành theo Quyết định số 212/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam), phục vụ đào tạo trình độ Cao đẳng cho nghề Sửa chữa thiết bị chế biến dầu khí và lưu hành nội bộ. Tài liệu do tập thể giáo viên Tổ bộ môn Cơ khí biên soạn, với Ban biên soạn gồm bà Đào Thị Phương Hoa (Chủ biên) và ông Lê Anh Dũng.

Trong chương trình đào tạo tổng thể gồm 100 tín chỉ (2.310 giờ), môn học Dung sai có khối lượng 3 tín chỉ với tổng thời lượng 45 giờ (trong đó gồm 42 giờ lý thuyết và 3 giờ kiểm tra). Môn học thuộc nhóm Môn học/Mô đun cơ sở (khối II.1), được bố trí giảng dạy sau các môn học chung/đại cương (như Pháp luật, Tin học cơ bản, An toàn vệ sinh lao động) và tổ chức trước các mô đun chuyên môn nghề chuyên sâu (như Gia công nguội cơ bản, Sửa chữa - Bảo dưỡng van công nghiệp, Sửa chữa - Bảo dưỡng bơm, Sửa chữa - Bảo dưỡng máy nén khí, Lò gia nhiệt và thiết bị trao đổi nhiệt).

Mục tiêu học tập của giáo trình được xác định cụ thể theo 3 nhóm chuẩn đầu ra:

• Về kiến thức (A1): Giải thích đúng các ký hiệu, quy ước về dung sai, sai lệch, kiểu lắp, sai số hình dáng, sai lệch vị trí và độ nhám bề mặt trên bản vẽ chi tiết và bản vẽ lắp; hiểu các kiểu lắp ghép phù hợp với yêu cầu làm việc; trình bày đúng cấu tạo, nguyên lý làm việc và phương pháp sử dụng dụng cụ đo cơ khí.
• Về kỹ năng (B1): Tính toán chính xác sai lệch giới hạn, dung sai của chi tiết và mối ghép; ghi đúng ký hiệu sai lệch, dung sai và độ nhám lên bản vẽ kỹ thuật; thực hiện đo kích thước chi tiết bằng dụng cụ đo thích hợp.
• Về năng lực tự chủ và trách nhiệm (C1): Rèn luyện tính kỷ luật lao động, tính cẩn thận trong đo đạc và tuân thủ các quy định an toàn lao động trong gia công, chế tạo cơ khí.

Cấu trúc giáo trình gồm 6 chương lý thuyết kết hợp bài tập tình huống, tiếp cận từ bản chất của tính đổi lẫn chức năng, hệ thống dung sai bề mặt trơn tiêu chuẩn theo TCVN, các dạng sai lệch hình học và nhám bề mặt, đến dung sai các mối ghép điển hình (ổ lăn, then, then hoa, ren) và phương pháp sử dụng dụng cụ đo lường cơ khí chuyên dụng.

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ chi tiết thành 6 chương chuyên đề:

• Chương 1: Các khái niệm cơ bản về dung sai lắp ghép (10 giờ lý thuyết): Giới thiệu tính đổi lẫn chức năng trong cơ khí (đổi lẫn hoàn toàn và không hoàn toàn) cùng vai trò trong thiết kế, chế tạo và sử dụng. Định nghĩa các khái niệm: kích thước danh nghĩa ($D, d$), kích thước thực ($D_t, d_t$), kích thước giới hạn ($D_{max}, D_{min}, d_{max}, d_{min}$), sai lệch giới hạn trên ($ES, es$), sai lệch giới hạn dưới ($EI, ei$), trị số dung sai ($TD = ES - EI$, $Td = es - ei$). Trình bày đặc tính của 3 nhóm mối ghép: lắp lỏng ($S_{max}, S_{min}, S_{tb}, T_S$), lắp chặt ($N_{max}, N_{min}, N_{tb}, T_N$) và lắp trung gian ($T_T$). Hướng dẫn phương pháp vẽ sơ đồ phân bố miền dung sai xác định vị trí tương quan so với đường không.
• Chương 2: Hệ thống dung sai lắp ghép bề mặt trơn (10 giờ: 9 giờ lý thuyết, 1 giờ kiểm tra): Trình bày hệ thống tiêu chuẩn TCVN 2244-77 và TCVN 2245-77 áp dụng cho kích thước danh nghĩa đến 3.150 mm. Quy định 20 cấp chính xác (từ IT01, IT0, IT1 đến IT18) và công thức tính đơn vị dung sai $i = 0{,}45\sqrt[3]{D} + 0{,}001D$, trị số dung sai tiêu chuẩn $IT = a \cdot i$. Phân chia dải kích thước từ 1 đến 500 mm thành 13 khoảng cơ bản và 22 khoảng trung gian. Thiết lập hai hệ thống lắp ghép: Hệ thống lỗ cơ bản ($EI = 0, D_{min} = D$) và Hệ thống trục cơ bản ($es = 0, d_{max} = d$). Phân loại 28 sai lệch cơ bản (chữ in hoa cho lỗ, chữ thường cho trục) và quy cách ghi ký hiệu miền dung sai trên bản vẽ đơn lẻ và bản vẽ lắp (ví dụ: $\varnothing 50H8$, $\varnothing 50\frac{H6}{m6}$, $80H7/g6$).
• Chương 3: Dung sai hình dạng, vị trí và nhám bề mặt (10 giờ: 9 giờ lý thuyết, 1 giờ kiểm tra): Phân tích các nguyên nhân gây sai số gia công (độ mòn máy, độ cứng vững đồ gá, biến dạng đàn hồi, biến dạng nhiệt, rung động). Định nghĩa sai lệch hình dạng mặt phẳng (độ phẳng, độ thẳng) và mặt trụ (độ không trụ, độ tròn - ôvan, độ méo, độ côn, độ phình, độ thắt). Xác định các chỉ tiêu sai lệch vị trí (độ song song, độ vuông góc, độ đối xứng, độ đảo hướng tâm) và cấu trúc khung chữ nhật 2–3 ô ghi ký hiệu sai lệch. Định nghĩa bản chất nhám bề mặt theo TCVN 2511-78, hai chỉ tiêu đánh giá: sai lệch trung bình số học của profin ($Ra$) và chiều cao trung bình nhấp nhô theo 10 điểm ($Rz$), bảng phân loại 14 cấp độ nhám và phương pháp ghi ký hiệu nhám trên bản vẽ gia công.
• Chương 4: Dung sai kích thước và lắp ghép của các mối ghép thông dụng (5 giờ lý thuyết):
  • Dung sai lắp ghép ổ lăn: Cấu tạo ổ lăn, quy định 5 cấp chính xác (0, 6, 5, 4, 2) theo TCVN 1480-84; dạng tải trọng tác dụng (chu kỳ, cục bộ, dao động); quy ước ký hiệu ổ lăn từ 4 đến 7 chữ số (chỉ rõ đường kính trong, cỡ ổ, loại ổ bi/đũa); phương pháp ghi ký hiệu lắp ghép ổ lăn với trục và lỗ thân hộp (như $\varnothing 160H7$, $\varnothing 75k6$).
  • Dung sai lắp ghép then và then hoa: Mối ghép then bằng theo TCVN 2266-77 (then vát, then bán nguyệt, then bằng; 3 kiểu lắp chiều rộng $b$ gồm sản xuất đơn chiếc, hàng loạt và then dẫn hướng với các miền dung sai $h9, P9, N9, JS9, D10$); Mối ghép then hoa theo TCVN 2324-78 với các kích thước danh nghĩa $d, D, b$, 3 phương pháp định tâm (theo đường kính ngoài $D$, đường kính trong $d$, bề rộng $b$) và cú pháp ký hiệu bản vẽ (ví dụ: $D - 8 \times 36 \times 48\frac{H8}{h7} \times 7\frac{F10}{h9}$).
  • Dung sai mối ghép ren: Các thông số hình học của ren hệ mét ($d, d_1, d_2, p_r, H, h, \alpha$) và ảnh hưởng của sai số đường kính trung bình $d_2$ đến tính lắp lẫn.
• Chương 5: Các khái niệm cơ bản trong đo lường (1 giờ lý thuyết): Hệ thống đơn vị đo lường chiều dài hợp pháp, phương pháp kiểm tra kích thước trực tiếp, gián tiếp trong cơ khí.
• Chương 6: Dụng cụ đo thông dụng trong cơ khí (9 giờ: 8 giờ lý thuyết, 1 giờ kiểm tra): Cấu tạo, nguyên lý làm việc, phân loại, giới hạn đo, độ chính xác và quy trình thao tác đo, đọc chỉ số trên thước cặp, panme đo ngoài/đo trong và đồng hồ so.

Kiến thức nền tảng được xây dựng

Giáo trình trang bị hệ thống kiến thức kỹ thuật cơ sở bao gồm:

• Lý thuyết tính đổi lẫn chức năng: Cơ chế chuẩn hóa kích thước nhằm đảm bảo khả năng thay thế lẫn nhau giữa các chi tiết mà không cần qua gia công sửa chữa bổ sung.
• Hệ thống tiêu chuẩn kỹ thuật quốc gia (TCVN): Bao gồm TCVN 2244-77, TCVN 2245-77 (dung sai lắp ghép bề mặt trơn), TCVN 2511-78 (nhám bề mặt), TCVN 1480-84 (ổ lăn), TCVN 2266-77 (then bằng), TCVN 2324-78 (then hoa).
• Nguyên lý xác lập miền dung sai: Phương pháp tính toán giá trị dung sai dựa trên đơn vị dung sai $i$, hệ số cấp chính xác $a$, mối quan hệ giữa kích thước giới hạn và sai lệch cơ bản ($EI, ES, ei, es$) đối với hệ thống lỗ cơ sở và hệ thống trục cơ sở.
• Mối tương quan hình học và công nghệ: Nguyên nhân sinh ra sai số hình dạng, sai lệch vị trí tương quan và nhám bề mặt do đặc tính đàn hồi của hệ thống công nghệ (Máy – Đồ gá – Dao – Chi tiết) và nhiệt độ gia công.

Kỹ năng phát triển

Sau khi hoàn thành các nội dung trong giáo trình, người học hình thành các nhóm kỹ năng cụ thể:

• Kỹ năng tính toán kỹ thuật: Xác định kích thước giới hạn lớn nhất/nhỏ nhất, tính trị số dung sai chi tiết, tính toán độ hở ($S_{max}, S_{min}, S_{tb}$) hoặc độ dôi ($N_{max}, N_{min}, N_{tb}$) và dung sai mối ghép ($T_S, T_N, T_T$); phân biệt thành phẩm, thứ phẩm và phế phẩm.
• Kỹ năng đọc và biểu diễn bản vẽ: Thiết lập sơ đồ phân bố miền dung sai trên hệ trục tọa độ; đọc và ghi chính xác ký hiệu dung sai kích thước, dung sai hình học (độ song song, độ vuông góc, độ trụ, độ đảo), ký hiệu độ nhám ($Ra, Rz$) trên bản vẽ chi tiết và bản vẽ lắp.
• Kỹ năng đo lường cơ khí: Lựa chọn và thực hiện đo kiểm kích thước thực của chi tiết trụ ngoài, lỗ trong, độ sâu, độ phẳng, độ đảo bằng thước cặp, panme và đồng hồ so.

---

Phương pháp giảng dạy và học tập

Giáo trình quy định cụ thể phương pháp tổ chức dạy và học theo định hướng tích cực hóa hoạt động của người học:

Hoạt động của giảng viên

• Áp dụng phương pháp giảng dạy tích cực kết hợp: thuyết trình ngắn gọn các khái niệm lý thuyết, nêu vấn đề kỹ thuật, hướng dẫn sinh viên khai thác tài liệu kỹ thuật và bảng tra tiêu chuẩn TCVN.
• Tổ chức bài tập tình huống kỹ thuật và phân chia nhóm thảo luận về việc lựa chọn kiểu lắp ghép, đánh giá chất lượng sản phẩm gia công (thành phẩm, thứ phẩm, phế phẩm).
• Hướng dẫn quy trình tự học theo nhóm và điều phối sinh viên thực hiện bài tập tính toán dung sai, biểu diễn sơ đồ lắp ghép.

Hoạt động của người học

• Chuẩn bị bài: Chủ động nghiên cứu giáo trình, bài giảng và tài liệu tham khảo trước khi đến lớp theo các nguồn hướng dẫn (thư viện, website).
• Phương pháp học tập: Kết hợp tự học cá nhân và thảo luận nhóm (mỗi nhóm từ 4 đến 6 người học). Nhóm trưởng phân công các thành viên tìm hiểu từng nội dung trong chủ đề thảo luận được giao trước khi lên lớp, tổng hợp ý kiến, ghi chép và hoàn thiện báo cáo nhóm.
• Kỷ luật học tập: Phải tham dự tối thiểu 70% số tiết học lý thuyết trên lớp; trường hợp người học vắng mặt quá 30% thời lượng lý thuyết sẽ không đủ điều kiện dự thi và bắt buộc phải đăng ký học lại môn học. Hoàn thành đầy đủ các bài tập cá nhân, câu hỏi tình huống và bài kiểm tra định kỳ.

Phương thức kiểm tra và đánh giá kết quả

Quy trình đánh giá môn học tuân thủ Quy chế đào tạo Cao đẳng hệ chính quy theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:

• Điểm đánh giá quá trình (Trọng số 40%): Bao gồm điểm kiểm tra thường xuyên (Hệ số 1, hình thức hỏi miệng/trắc nghiệm/tự luận sau 15 giờ học đầu tiên) và điểm kiểm tra định kỳ (Hệ số 2, hình thức viết/thuyết trình/thực hành sau 15 giờ học tiếp theo), đánh giá các chuẩn đầu ra kiến thức A1-A4, kỹ năng B1-B4 và thái độ C1-C3.
• Điểm thi kết thúc môn học (Trọng số 60%): Tổ chức sau 45 giờ học bằng hình thức tự luận, trắc nghiệm hoặc kết hợp thực hành đo kiểm; đánh giá tổng hợp toàn bộ các chuẩn đầu ra (A1–A5, B1–B5, C1–C3).
• Thang điểm: Chấm theo thang điểm 10 (làm tròn đến một chữ số thập phân), tính điểm tổng hợp theo trọng số và quy đổi sang điểm chữ, thang điểm 4 phục vụ tích lũy tín chỉ.

---

Điểm nổi bật và cập nhật

• Chuyển đổi và hệ thống hóa tiêu chuẩn kỹ thuật: Giáo trình thể hiện rõ sự chuyển dịch từ các tiêu chuẩn cũ (TCVN 20-63 đến TCVN 42-63) sang các hệ thống tiêu chuẩn quốc gia hiện hành gồm TCVN 2244-77 và TCVN 2245-77 đối với dung sai lắp ghép bề mặt trơn, TCVN 2511-78 cho nhám bề mặt, TCVN 1480-84 cho ổ lăn, TCVN 2266-77 cho then và TCVN 2324-78 cho then hoa. Điều này bảo đảm tính tương thích kỹ thuật trong chế tạo cơ khí và hợp tác công nghiệp.
• Gắn kết trực tiếp với chuyên môn nghề chế biến dầu khí: Các ví dụ tính toán dung sai, kiểu lắp và quy cách kiểm tra kích thước được lồng ghép sát với các chi tiết, cụm máy thực tế trong các thiết bị lọc hóa dầu và công trình dầu khí (như bơm công nghiệp, van áp lực, thiết bị trao đổi nhiệt, máy nén khí, ổ lăn trục máy quay).
• Trình bày trực quan và logic công nghệ: Giáo trình tích hợp hệ thống danh mục sơ đồ và hình vẽ minh họa chi tiết (sơ đồ kích thước giới hạn, sơ đồ miền dung sai, profin nhám bề mặt, sơ đồ ghi kích thước then hoa, cấu tạo các loại thước cặp, panme, đồng hồ so) giúp người học dễ dàng đối chiếu giữa công thức toán học và biểu diễn bản vẽ kỹ thuật.

---

Đối tượng sử dụng giáo trình

Giáo trình Dung sai được biên soạn cho các đối tượng và mục đích cụ thể sau:

• Sinh viên hệ cao đẳng nghề: Là tài liệu học tập bắt buộc cho sinh viên nghề Sửa chữa thiết bị chế biến dầu khí tại Trường Cao đẳng Dầu khí. Đồng thời, giáo trình là tài liệu kỹ thuật cơ sở cho sinh viên các ngành: Vận hành thiết bị khoan khai thác, Cơ khí sửa chữa, Cơ khí chế tạo và Hàn.
• Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức đại cương và các môn kỹ thuật nền tảng trong chương trình đào tạo gồm: Vẽ kỹ thuật 1 (MECM52003), Vật liệu cơ khí (MECM53002), Tin học cơ bản (COMP63006) và An toàn vệ sinh lao động (SAEN52001).
• Giảng viên chuyên ngành: Sử dụng làm căn cứ chuẩn để lập đề cương chi tiết, soạn giáo án lý thuyết, thiết kế bài tập nhóm, xây dựng ngân hàng đề thi kết thúc môn học và đánh giá chuẩn đầu ra.
• Kỹ thuật viên và công nhân cơ khí: Tài liệu phục vụ tra cứu các bảng thông số dung sai tiêu chuẩn ($IT5 - IT18$), bảng khoảng kích thước danh nghĩa, cấp độ nhám ($1 - 14$) và quy chuẩn ghi dung sai trên bản vẽ kỹ thuật trong hoạt động bảo dưỡng, sửa chữa thiết bị cơ khí tại nhà máy.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn phục vụ đào tạo trình độ Cao đẳng nghề cho nghề Sửa chữa thiết bị chế biến dầu khí, đồng thời áp dụng cho các hệ đào tạo Cao đẳng và Trung cấp thuộc các nhóm nghề Cơ khí sửa chữa, Vận hành thiết bị khoan khai thác, Cơ khí chế tạo và Kỹ thuật Hàn.

2. Cần kiến thức nền nào để học?

Người học cần tích lũy các kiến thức cơ bản từ các môn học chung và môn cơ sở gồm: Vẽ kỹ thuật 1, Vật liệu cơ khí, Toán học cơ bản, Tin học cơ bản và An toàn vệ sinh lao động trước khi học môn Dung sai.

3. Điểm khác biệt của giáo trình này so với các giáo trình dung sai thông thường?

Nội dung giáo trình được biên soạn cô đọng trong thời lượng 45 giờ lý thuyết, tích hợp trực tiếp các tiêu chuẩn TCVN hiện hành với các ví dụ thực hành gắn liền với các mối ghép và thiết bị chuyên ngành dầu khí (như hệ thống van, bơm, máy nén khí, thiết bị phân tách, trao đổi nhiệt).

4. Làm sao để tự học hiệu quả môn học này?

Người học cần đọc kỹ nội dung chương mục trước khi lên lớp, tham gia thảo luận nhóm 4–6 người, thực hiện đầy đủ các bài tập tính toán sai lệch/dung sai, tập vẽ sơ đồ phân bố miền dung sai và tra cứu thành thạo các bảng tiêu chuẩn kỹ thuật TCVN đi kèm. Đảm bảo tham dự tối thiểu 70% số tiết học trên lớp.

5. Giáo trình sử dụng những tài liệu tham khảo nào?

Nội dung giáo trình được tổng hợp dựa trên 5 tài liệu tham khảo chính thống về dung sai và đo lường kỹ thuật tại Việt Nam:

1. Sở Giáo dục và Đào tạo Hà Nội, Giáo trình đo lường kỹ thuật, NXB Hà Nội.
2. Nguyễn Văn Yến, Dung sai lắp ghép, NXB Giáo dục.
3. Bộ Giáo dục và Đào tạo, Giáo trình dung sai lắp ghép & kỹ thuật đo lường, NXB Giáo dục Việt Nam.
4. Ninh Đức Tốn, Giáo trình dung sai lắp ghép & kỹ thuật đo lường, NXB Giáo dục.
5. Hà Văn Vui, Dung sai & lắp ghép, NXB Khoa học Kỹ thuật.

---

Kết luận

Giáo trình Dung sai (Mã môn học: MECM53001) của Trường Cao đẳng Dầu khí đóng vai trò là học liệu kỹ thuật cơ sở nền tảng, trang bị cho người học phương pháp tính toán dung sai lắp ghép, cách biểu diễn sai lệch kích thước, hình dạng, vị trí và nhám bề mặt theo hệ thống tiêu chuẩn TCVN, cùng nguyên lý sử dụng các dụng cụ đo lường cơ khí cơ bản.

Về lộ trình học tập, môn học tạo tiền đề kỹ thuật bắt buộc để người học tiếp thu các môn học và mô đun chuyên ngành tiếp theo như Gia công cắt gọt kim loại, Nguyên lý – Chi tiết máy, Sửa chữa – Bảo dưỡng van công nghiệp, Sửa chữa – Bảo dưỡng bơm, Sửa chữa – Bảo dưỡng máy nén khí và Thực tập sản xuất.

Để phục vụ nghiên cứu chuyên sâu, người học có thể đối chiếu nội dung giáo trình với hệ thống tiêu chuẩn TCVN liên quan và các giáo trình chuyên khảo của các tác giả Ninh Đức Tốn, Nguyễn Văn Yến và Hà Văn Vui do NXB Giáo dục và NXB Khoa học Kỹ thuật phát hành.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 1.1 Khái niệm về tính đổi lẫn chức năng trong cơ khí.1 Bản chất của tính đổi lẫn chức năng. - Máy do nhiều bộ phận hợp thành, mỗi bộ phận do nhiều chi tiết lắp ghép lại với nhau. Trong chế tạo cũng như trong sửa chữa máy, người ta mong muốn các chi tiết cùng loại có khả năng đổi lẫn được cho nhau, nghĩa là khi cần thay thế nhau , không cần lựa chọn và sửa chữa gì thêm mà vẫn đảm bảo được yêu cầu kỹ thuật của mối ghép. - Tính chất đó của chi tiết gọi là tính đổi lẫn.

Vậy tính đổi lẫn của một loại chi tiết là khả năng thay thế cho nhau, không cần lựa chọn sửa chữa gì thêm mà vẫn đảm bảo chất lượng sản phẩm đã qui định. - Người ta phân biệt tính đổi lẫn hoàn toàn và đổi lẫn không hoàn toàn. Cụ thể trong một loạt chi tiết cùng loại nếu các chi tiết đều có thể đổi lẫn được cho nhau thì loạt chi tiết đó đạt được tính đổi lẫn hoàn toàn. Nếu một trong số các chi tiết ấy không đổi lẫn cho nhau được thì loạt chi tiết đó chỉ đạt được tính đổi lẫn không hoàn toàn.

- Các chi tiết có tính đổi lẫn phải giống nhau về hình dạng, kích thước hoặc chỉ được khác nhau trong một phạm vi cho phép. Phạm vi cho phép đó gọi là dung sai. Như vậy dung sai là yếu tố quyết định tính đổi lẫn, tùy theo độ lớn của dung sai qui định mà chi tiết đạt được tính đổi lẫn hoàn toàn hay đổi lẫn không hoàn toàn. - Đổi lẫn hoàn toàn đòi hỏi các chi tiết phải có độ chính xác cao do đó giá thành sản phẩm cao.

Đối với các chi tiết tiêu chuẩn, các chi tiết dự trữ thay thế, thường được chế tạo có tính đổi lẫn hoàn toàn. Trang 14/94 - Đổi lẫn không hoàn toàn cho phép các chi tiết chế tạo với dung sai lớn hơn, thường thực hiện với các công việc lắp ráp trong nội bộ phân xưởng hoặc nhà máy.2 Vai trò của tính đổi lẫn chức năng. Tính đổi lẫn của chi tiết có ý nghĩa rất lớn trong thực tiễn sản xuất. Cụ thể: - Trong thiết kế: Làm giảm nhẹ công việc của người thiết kế, giảm thời gian chuẩn bị sản xuất của nhà máy.

- Trong chế tạo: Tính đổi lẫn của chi tiết là tiền đề về kỹ thuật cho việc hợp tác sản xuất giữa các nhà máy. Làm đơn giản hóa và tạo điều kiện cho viêc tự động hóa qui trình lắp ráp - Trong sử dụng: Hạn chế giờ chết của máy do việc chờ chế tạo chi tiết bị hỏng để thay thế, do đó làm tăng hiệu suất của máy 1.3 Khái niệm về kích thước, sai lệch giới hạn và dung sai. Kích thước - Kích thước là giá trị bằng số của đại lượng đo chiều dài theo đơn vị đo được lựa chọn. - Trong công nghệ chế tạo cơ khí đơn vị đo thường dùng là milimet (mm) và thống nhất qui ước trên các bản vẽ không cần ghi chữ (mm) 1.4 Kích thước danh nghĩa.

- Kích thước danh nghĩa là kích thước được xác định dựa vào chức năng của chi tiết sau khi đã tính toán về độ bền, độ cứng vững và lựa chọn phù hợp với kích thước tiêu chuẩn. - Ví dụ: Một trục sau khi tính toán độ bền có kích thước là 24,65. Ta lựa chọn phù hợp với kích thước tiêu chuẩn là 25. Vậy 25 là kích thước danh nghĩa của chi tiết.

- Kích thước danh nghĩa được dùng để xác định kích thước giới hạn và tính sai lệch. - Kích thước danh nghĩa của lỗ ký hiệu là D, của trục ký hiệu là d Trang 15/94 1.5 Kích thước thực.
