Tổng quan về giáo trình

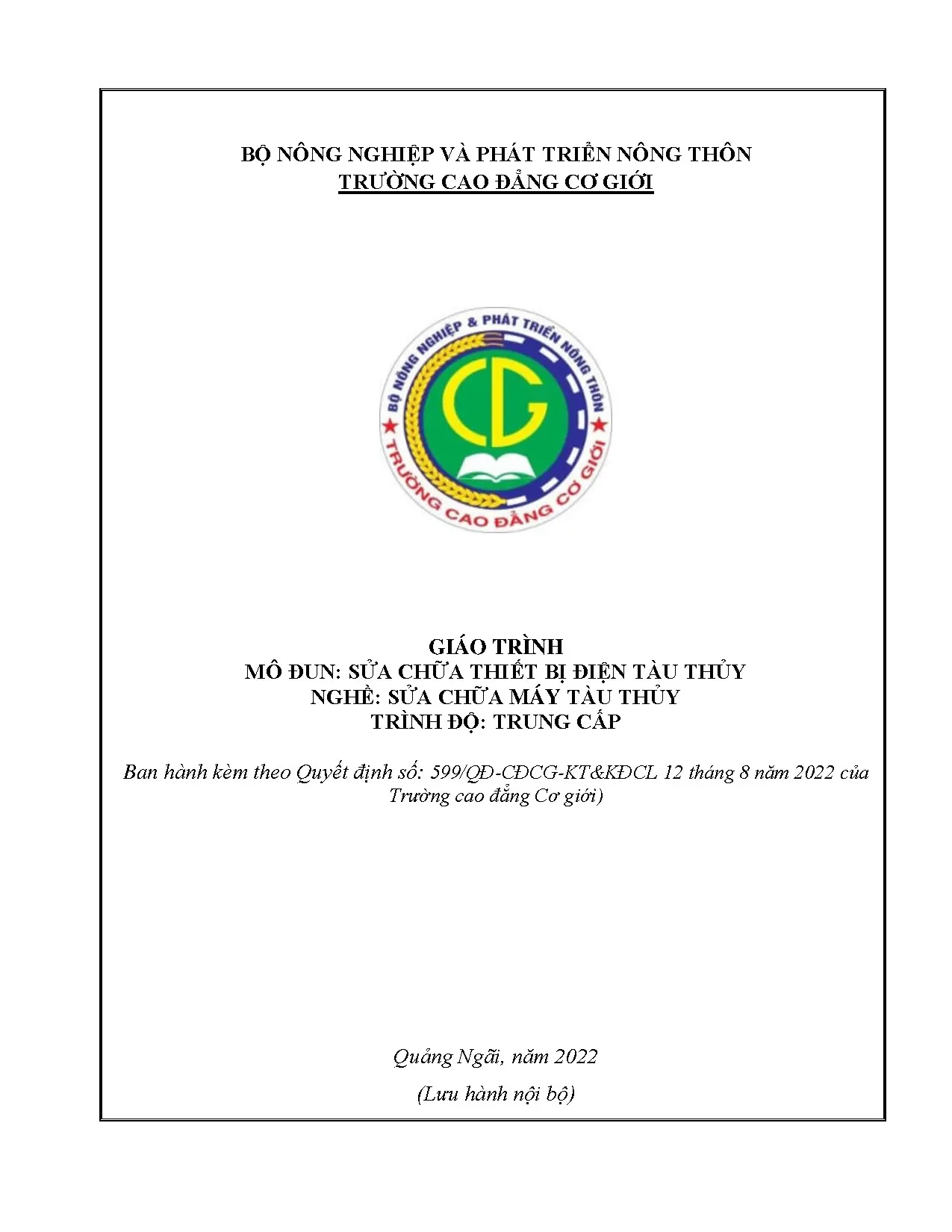

Giáo trình mô đun Sửa chữa thiết bị điện tàu thủy (Mã số: MĐ 34) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo nghề Sửa chữa máy tàu thủy ở trình độ trung cấp và cao đẳng, do Trường Cao đẳng Cơ giới (Quảng Ngãi) biên soạn và ban hành nội bộ theo Quyết định số 599/QĐ-CĐCG-KT&KĐCL ngày 12 tháng 8 năm 2022. Mô đun được bố trí giảng dạy vào học kỳ III của năm đào tạo thứ hai, nằm trong khối các môn học, mô đun chuyên môn ngành nghề (chiếm 1 tín chỉ với tổng thời lượng 45 giờ học, bao gồm 8 giờ lý thuyết, 33 giờ thực hành/thảo luận và 4 giờ kiểm tra).

Mục tiêu đào tạo của giáo trình hướng tới việc chuẩn hóa ba nhóm năng lực:

  • Kiến thức: Trình bày được nguyên lý đấu nối động cơ điện ba pha vào lưới điện xoay chiều; mô tả chi tiết quy trình tháo lắp, bảo quản, bảo dưỡng máy điện quay, khí cụ điện, hệ thống khởi động điện và ắc quy trang bị trên tàu thủy.
  • Kỹ năng: Thực hiện thành thạo thao tác đấu nối động cơ đúng sơ đồ kỹ thuật; tháo lắp máy điện đúng trình tự an toàn; phát hiện và khắc phục các hư hỏng cơ bản ở stato, rôto, cổ góp điện; bảo quản và phục hồi đặc tính cách điện của máy điện cũng như bình ắc quy tàu thủy.
  • Năng lực tự chủ và trách nhiệm: Tuân thủ nghiêm ngặt quy định về an toàn lao động, vệ sinh công nghiệp trong môi trường trạm nguồn và buồng máy tàu thủy; có ý thức kỷ luật và tự rèn luyện tay nghề.

Cấu trúc giáo trình được thiết kế theo hướng tích hợp lý thuyết gắn liền với quy trình thao tác thực nghiệm, chia làm 10 bài học chuyên đề. Tài liệu tiếp cận trực tiếp các tình huống kỹ thuật thực tế phát sinh trong quá trình khai thác thiết bị điện hàng hải, tạo cơ sở hình thành kỹ năng nghề nghiệp thực tế cho người học.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình phân bổ dung lượng đào tạo qua 10 bài học có tính liên kết chặt chẽ theo chu trình bảo dưỡng và sửa chữa thiết bị điện:

[Bài mở đầu & Bài 1: Đấu nối & Xác định cực tính]
[Bài 2, 7, 8, 9: Đánh giá cách điện - Sấy - Tẩm sơn]
[Bài 3 & 4: Quy trình tháo lắp & Xử lý hệ thống cổ góp]
[Bài 5, 6, 10: Hiệu chỉnh chổi than & Bảo dưỡng ắc quy]
  • Bài 1: Đấu động cơ không đồng bộ ba pha vào nguồn điện xoay chiều ba pha (3 giờ): Cung cấp bảng quy ước ký hiệu đầu dây theo tiêu chuẩn các quốc gia (Việt Nam/Pháp: $A-X, B-Y, C-Z$; Đức/Romania: $U-R, V-S, W-T$; Nhật: $U-X, V-Y, W-Z$). Hướng dẫn chi tiết 4 bước đấu nối hình sao ($Y$) và hình tam giác ($\Delta$) tương ứng với các cấp điện áp lưới $380\text{V}/220\text{V}$ hoặc $220\text{V}/127\text{V}$.
  • Bài 2: Bảo dưỡng, bảo quản động cơ điện (4 giờ): Thiết lập phương pháp đo điện trở cách điện bằng đồng hồ Mêgaôm; quy định chế độ bảo dưỡng vòng bi ổ đỡ trục kiểu lắc (thay mỡ 6 tháng/lần, lượng mỡ nạp chiếm $2/3$ thể tích) và ổ đỡ trục kiểu trượt (thay dầu 3–4 tháng/lần).
  • Bài 3: Tháo lắp máy điện quay (4 giờ): Quy chuẩn hóa trình tự 7 bước tháo dỡ cơ khí đối với động cơ điện và 5 bước đối với máy phát điện đồng bộ ba pha; phương pháp sử dụng vam cảo chuyên dụng để tháo puly, vòng bi và nắp máy.
  • Bài 4: Kiểm tra bảo dưỡng vòng tiếp xúc cổ góp (4 giờ): Phân tích sơ đồ hệ thống khởi động động cơ diesel bằng điện một chiều; quy trình tháo rơ le điện từ, chổi than và cụm tiếp điểm; hướng dẫn kiểm tra chạm mát và ngắn mạch cuộn dây kích từ, phần ứng.
  • Bài 5: Đặt lại vị trí chổi than cho máy điện một chiều (5 giờ): Kỹ thuật định vị trục trung hòa hình học và điều chỉnh khoảng cách giá đỡ chổi than nhằm hạn chế phát sinh tia lửa điện.
  • Bài 6: Xác định cực tính động cơ không đồng bộ ba pha khi đã mất dấu (6 giờ): Cung cấp quy trình 4 bước xác định đầu–cuối cuộn dây bằng phương pháp sử dụng nguồn xoay chiều hạ áp (15–20% $U_{\text{đm}}$) hoặc nguồn một chiều (ắc quy 24V kết hợp nút ấn $K$ và vôn kế).
  • Bài 7: Kiểm tra điện trở cách điện (5 giờ): Quy định tiêu chuẩn kỹ thuật đo cách điện giữa các pha với nhau và giữa cuộn dây với vỏ máy bằng Mêgaôm cấp $500\text{V} - 1000\text{V}$.
  • Bài 8: Tẩm sơn cho dây quấn máy điện (4 giờ): Kỹ thuật sử dụng phễu đo độ nhớt dung tích $100\text{ cm}^3$ (đường kính lỗ thoát $d = 4 \pm 0{,}02\text{ mm}$, chiều cao $h = 4 \pm 0{,}1\text{ mm}$); quy trình tẩm sơn cấp chịu nhiệt A, B qua các phương pháp nhúng, dội và quét.
  • Bài 9: Sấy dây quấn máy điện (4 giờ): Kỹ thuật sấy gián tiếp (đèn sợi đốt, không khí nóng), sấy cảm ứng từ vỏ lõi thép và sấy trực tiếp bằng dòng điện hạ áp ($I_{\text{sấy}} = 0{,}2 - 0{,}25 I_{\text{đm}}$).
  • Bài 10: Bảo quản bảo dưỡng ắc quy (5 giờ): Kỹ thuật bảo dưỡng điện cực, đo tỷ trọng dung dịch điện phân và quy trình nạp phục hồi nguồn ắc quy khởi động trạm máy tàu thủy.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố nền tảng lý thuyết kỹ thuật điện chuyên ngành:

  • Nguyên lý chuyển đổi năng lượng: Mối liên hệ cảm ứng điện từ trong máy điện tĩnh và máy điện quay; cấu trúc phân bố từ trường stator–rotor.
  • Cơ sở cách điện và truyền nhiệt: Quy luật biến thiên điện trở cách điện theo nhiệt độ và độ ẩm; ngưỡng nhiệt độ sấy dây quấn an toàn ($70^\circ\text{C} - 90^\circ\text{C}$, không vượt quá $90^\circ\text{C}$).
  • Công thức tính toán thông số sấy cảm ứng: Xác định số vòng dây sấy ($W = \frac{45 \cdot U}{B \cdot S}$), tiết diện lõi thép ($S = L \cdot b$), sức từ động ($F = I \cdot W$), và mật độ dòng điện sấy ($j = 2 - 3\text{ A/mm}^2$).

Kỹ năng phát triển

  • Kỹ năng đo kiểm kỹ thuật: Sử dụng thành thạo đồng hồ vạn năng, đồng hồ đo điện trở cách điện Mêgaôm, thiết bị kiểm tra ngắn mạch chuyên dụng (bàn Rô nha với khe hở lá thép $0{,}5 - 0{,}7\text{ mm}$), phễu đo độ nhớt và đồng hồ so đo độ ô van cổ góp (tiêu chuẩn sai lệch cho phép $< 0{,}05\text{ mm}$).
  • Kỹ năng phân tích hư hỏng: Chẩn đoán nguyên nhân phát sinh tia lửa điện tại cổ góp, hiện tượng đứt mạch cuộn kích từ, chạm mát phần ứng và hiện tượng tăng nhiệt cục bộ tại các gối đỡ trục.
  • Kỹ năng phục hồi cơ – điện: Xử lý bề mặt cổ góp bằng giấy nhám mịn, cưa hạ rãnh mica cách điện giữa các phiến góp, tẩm sấy cuộn dây đúng quy trình công nghệ 9 bước và bảo dưỡng hệ thống cơ cấu ép chổi than.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp giữa bài giảng lý thuyết ngắn và thực hành trực tiếp trên học cụ:

[Nghiên cứu giáo trình & Tài liệu trước buổi học]
[Thao tác mẫu của Giảng viên & Hướng dẫn an toàn]
[Thực hành nhóm 2-3 người & Ghi chép nhật trình]
[Kiểm tra đánh giá thường xuyên / Định kỳ / Thi kết thúc]

Phương pháp sư phạm và tổ chức lớp học

  • Đối với người dạy: Giảng viên áp dụng phương pháp dạy học nêu vấn đề kết hợp phương tiện trực quan (máy chiếu, tranh vẽ cấu tạo, mô hình thực hành). Giảng viên trực tiếp thao tác mẫu, giám sát và chỉnh sửa sai sót kỹ thuật tại chỗ cho người học; phân chia lớp thành các nhóm nhỏ (2–3 người học) để giao chủ đề thảo luận và bài tập thực hành.
  • Đối với người học: Người học bắt buộc nghiên cứu tài liệu trước khi lên lớp, tham dự tối thiểu $70%$ tổng thời lượng giờ giảng tích hợp (vắng trên $30%$ phải học lại mô đun). Thực hiện thảo luận nhóm, phân công nhiệm vụ cụ thể để hoàn thiện báo cáo và ghi chép nhật trình sửa chữa.

Quy định và phương pháp đánh giá kết quả

Hoạt động đánh giá tuân thủ quy chế đào tạo trung cấp chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:

Thành phần đánh giá Trọng số Hình thức kiểm tra Thời điểm Chuẩn đầu ra đánh giá
Kiểm tra thường xuyên $40%$ (tổng hợp cùng định kỳ) Hỏi miệng, viết tự luận, thuyết trình, báo cáo Sau 10 giờ học A1, C1
Kiểm tra định kỳ Hệ số 2 (trong nhóm $40%$) Viết tự luận, trắc nghiệm kết hợp thực hành Sau 20 giờ học A2, B1, C1
Thi kết thúc môn học $60%$ Vấn đáp kết hợp thao tác thực hành trên mô hình Sau 60 giờ quy đổi hoàn thành A1, A2, A3, B1, B2, C1

Điểm đánh giá thành phần và điểm thi kết thúc mô đun được chấm theo thang điểm 10, tính toán làm tròn đến một chữ số thập phân.

Điểm nổi bật và cập nhật

  • Gắn liền với môi trường khai thác hàng hải: Các quy trình kỹ thuật trong giáo trình tập trung xử lý các yếu tố đặc thù của tàu thủy như môi trường ẩm ướt, hơi muối gây suy giảm cách điện và rung động cơ học cao làm biến dạng liên kết chổi than – cổ góp.
  • Tiêu chuẩn hóa định lượng các thông số kỹ thuật: Toàn bộ các bước công nghệ đều gắn liền với định mức kỹ thuật rõ ràng:
    • Giới hạn điện trở cách điện cuộn dây stator $\ge 1\text{ M}\Omega$, cuộn dây rotor $\ge 0{,}5\text{ M}\Omega$.
    • Tiêu chuẩn độ nhớt của sơn tẩm cách điện từ 16 đến 25 giây, sơn phủ phun từ 21 đến 33 giây, sơn phủ quét từ 40 đến 60 giây.
    • Chế độ sấy sơ bộ duy trì nhiệt độ $100^\circ\text{C} - 110^\circ\text{C}$ trong thời gian 3 đến 12 giờ; hâm nóng sơn tẩm ở mức $50^\circ\text{C} - 60^\circ\text{C}$.
    • Giới hạn độ méo/ô van cổ góp máy khởi động không vượt quá $0{,}05\text{ mm}$.
  • Tính hệ thống trong chương trình khung: Giáo trình MĐ 34 có mối liên hệ trực tiếp với 40 môn học/mô đun thuộc chương trình đào tạo nghề Sửa chữa máy tàu thủy, đặc biệt gắn liền với môn Điện tàu thủy (MH 21), Máy phụ và các hệ thống trên tàu thủy (MH 19), Sửa chữa hệ thống khởi động và đảo chiều tàu thủy (MĐ 31) và Thực tập tốt nghiệp (MĐ 40).

Đối tượng sử dụng giáo trình

  • Sinh viên/Học sinh đào tạo nghề: Học sinh, sinh viên trình độ Trung cấp và Cao đẳng ngành Sửa chữa máy tàu thủy, Công nghệ kỹ thuật cơ khí động lực hoặc Khai thác máy tàu biển học tập tại học kỳ III.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học cơ sở và chuyên môn bao gồm:
    • Vẽ kỹ thuật (MH 07) và Dung sai và đo lường kỹ thuật (MH 10).
    • Cơ kỹ thuật (MH 08) và Vật liệu cơ khí (MH 09).
    • An toàn lao động và bảo vệ môi trường (MH 11).
    • Hàn – Nguội cơ bản (MĐ 15) và Điện tàu thủy (MH 21).
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chuẩn, làm căn cứ xây dựng giáo án tích hợp, thiết kế bài tập thực hành xưởng và xây dựng đề thi vấn đáp – thực hành trên mô hình trạm điện.
  • Cán bộ kỹ thuật và thợ sửa chữa: Tài liệu tham khảo kỹ thuật tại các xưởng sửa chữa cơ điện tàu thủy, nhà máy đóng tàu trong công tác tra cứu quy trình tháo lắp máy điện và thông số kiểm tra hệ thống khởi động diesel.

Câu hỏi thường gặp

1. Giáo trình này phục vụ cho đối tượng đào tạo nào?

Tài liệu được biên soạn phục vụ trực tiếp cho học sinh, sinh viên học nghề Sửa chữa máy tàu thủy ở trình độ Trung cấp và Cao đẳng theo khung chương trình đào tạo của Trường Cao đẳng Cơ giới.

2. Người học cần đáp ứng kiến thức nền tảng nào trước khi học mô đun này?

Người học cần nắm vững kiến thức cơ sở về an toàn lao động (MH 11), vật liệu và dung sai đo lường cơ khí (MH 09, MH 10), kỹ năng nguội cơ bản (MĐ 15) cùng nguyên lý cơ bản của môn học Điện tàu thủy (MH 21).

3. Tỷ lệ phân bổ giữa lý thuyết và thực hành trong giáo trình được bố trí ra sao?

Mô đun có dung lượng 45 giờ, trong đó thực hành, thí nghiệm và thảo luận chiếm 33 giờ (tương đương hơn $73%$ tổng thời lượng), lý thuyết chiếm 8 giờ và kiểm tra định kỳ/kết thúc chiếm 4 giờ.

4. Quy định đánh giá và hoàn thành môn học được thực hiện như thế nào?

Người học phải tham dự tối thiểu $70%$ số giờ học tích hợp; tham gia đầy đủ các bài kiểm tra thường xuyên và định kỳ (chiếm trọng số $40%$). Điểm thi kết thúc môn học chiếm trọng số $60%$, thực hiện qua hình thức vấn đáp và thao tác thực hành trên mô hình trạm điện.

5. Giáo trình được biên soạn dựa trên các tài liệu tham khảo nào?

Tài liệu kế thừa và trích xuất dữ liệu từ 5 nguồn tài liệu chuyên ngành:

  1. Giáo trình sửa chữa máy tàu thủy – Trường Cao đẳng Hàng hải I (2021).
  2. Những hư hỏng ở máy điện – Bạch Quang Văn dịch, NXB Công nhân kỹ thuật (1987).
  3. Sửa chữa những hư hỏng thông thường các loại máy điện gia dụng – Vân Anh dịch, NXB Tổng hợp Đồng Tháp (1996).
  4. Sửa chữa điện công nghiệp và dân dụng – Bùi Văn Yên, Trần Nhật Tân, NXB Giáo dục, Hà Nội (2003).
  5. Phương pháp xác định và khắc phục những hư hỏng trong máy điện – Phan Đoài Bắc, Nguyễn Đức Sĩ, NXB Công nhân kỹ thuật (1986).

Kết luận

Giáo trình mô đun Sửa chữa thiết bị điện tàu thủy (MĐ 34) do Trường Cao đẳng Cơ giới ban hành cung cấp hệ thống kiến thức và kỹ năng thực hành chuẩn xác về bảo dưỡng, tháo lắp và sửa chữa máy điện hàng hải. Lộ trình đào tạo dẫn dắt người học từ thao tác đấu nối động cơ, đo kiểm điện trở cách điện, xử lý công nghệ tẩm sấy đến sửa chữa chi tiết hệ thống khởi động và bảo quản ắc quy tàu thủy. Nội dung giáo trình được chuẩn hóa theo quy chế đào tạo nghề hiện hành, là tài liệu chuyên môn đáp ứng đầy đủ yêu cầu giảng dạy và thực tập tay nghề cho kỹ thuật viên máy tàu thủy.
