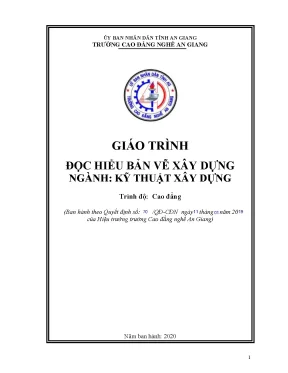

GIÁO TRÌNH ĐỌC HIỂU BẢN VẼ XÂY DỰNG – NGÀNH KỸ THUẬT XÂY DỰNG

Tổng quan về giáo trình

Giáo trình Đọc hiểu bản vẽ xây dựng là tài liệu học tập chuyên ngành thuộc chương trình đào tạo ngành Kỹ thuật Xây dựng ở trình độ Cao đẳng và Trung cấp, được ban hành theo Quyết định số 70/QĐ-CĐN ngày 11 tháng 01 năm 2019 của Hiệu trưởng Trường Cao đẳng nghề An Giang và chính thức phát hành năm 2020. Bản giáo trình do giảng viên Nguyễn Thị Cát Tường (Khoa Xây dựng, Trường Cao đẳng nghề An Giang) biên soạn cùng sự phối hợp chuyên môn của tổ bộ môn lý thuyết.

Về mục tiêu đào tạo, tài liệu hướng đến việc trang bị cho người học các chuẩn đầu ra cụ thể:

  • Nhận diện và phân loại hệ thống các bản vẽ kỹ thuật xây dựng trong từng giai đoạn thiết kế;
  • Nắm vững phương pháp và trình tự đọc các bản vẽ thiết kế xây dựng;
  • Đọc hiểu chính xác bản vẽ kiến trúc (mặt bằng, mặt đứng, mặt cắt) và bản vẽ kết cấu bê tông cốt thép (móng, cột, dầm, sàn, cầu thang);
  • Thiết lập bản vẽ kỹ thuật và bảng thống kê cốt thép theo hệ thống Tiêu chuẩn Xây dựng Việt Nam (TCXDVN) và Tiêu chuẩn Quốc gia (TCVN);
  • Rèn luyện tính cẩn trọng, chính xác và kiên nhẫn khi xử lý các thông số kỹ thuật thi công.

Về cấu trúc, giáo trình được thiết kế theo tiến trình sư phạm gồm 4 chương với 61 trang nội dung, đi từ hệ thống ký hiệu quy ước nền tảng đến quy trình đọc bản vẽ kiến trúc, bản vẽ kết cấu bê tông cốt thép và kết thúc bằng hệ thống bài tập tổng hợp. Điểm đặc thù của tài liệu là gắn liền việc giải mã bản vẽ với các bước triển khai thi công thực tế tại công trường (như đào đất, lắp dựng ván khuôn, bố trí cốt thép, đổ bê tông lót và bê tông kết cấu), cung cấp cơ sở kỹ thuật trực tiếp cho công tác thi công và lập dự toán.

Nội dung kiến thức cốt lõi

flowchart TD
    C1["Chương 1: Khái niệm chung"] --> C2["Chương 2: Đọc bản vẽ kiến trúc công trình"]
    C2 --> C3["Chương 3: Đọc bản vẽ kết cấu BTCT"]
    C3 --> C4["Chương 4: Bài tập tổng hợp"]

    subgraph C1_Detail["Nội dung Chương 1"]
        C1A["Khái niệm & Phân loại hồ sơ (TK sơ bộ, TK bản vẽ thi công: KT, KC, Đ, N)"]
        C1B["Hệ thống ký hiệu quy ước (Vật liệu, cửa sổ, cửa đi, thang, thiết bị)"]
    end
    C1 --- C1_Detail

    subgraph C2_Detail["Nội dung Chương 2"]
        C2A["Mặt bằng: Vết cắt 1.5-2m, tỷ lệ 1/50-1/200, trục tròn Ø8-10mm"]
        C2B["Mặt đứng: Hình chiếu P1, P3, hình khối, không ghi kích thước/nét đứt"]
        C2C["Mặt cắt: Mặt phẳng // P1 hoặc P3 qua cửa, thang, WC, cao độ sàn/mái"]
    end
    C2 --- C2_Detail

    subgraph C3_Detail["Nội dung Chương 3"]
        C3A["Mặt bằng móng (Móng đơn, băng, bè, cọc; quy trình bóc tách thi công)"]
        C3B["Bản vẽ sàn (Sàn kê 2 cạnh, kê 4 cạnh, sàn nấm tán loe 45°)"]
        C3C["Bản vẽ dầm BTCT (Thép chịu lực, cấu tạo, đai; ký hiệu Ø7-10mm, bảng thống kê)"]
    end
    C3 --- C3_Detail

Các chương và chủ đề chính

Chương 1: Khái niệm chung (Trang 5 - 14)

  • Khái niệm và vai trò: Xác định bản vẽ kỹ thuật xây dựng là văn kiện kỹ thuật cơ bản dùng để chỉ đạo thi công xây dựng, yêu cầu tính chính xác, thông tin đầy đủ và bố cục rõ ràng.
  • Hệ thống bản vẽ kỹ thuật xây dựng: Phân chia theo hai giai đoạn thiết kế:
    • Bản vẽ thiết kế sơ bộ: Lập ở giai đoạn ban đầu gồm phối cảnh, mặt bằng tổng thể, mặt bằng các tầng, mặt bằng mái và mặt cắt sơ bộ nhằm thống nhất ý đồ thiết kế và khái toán.
    • Bản vẽ thiết kế kỹ thuật thi công: Cơ sở lập dự toán, kế hoạch vật tư và tổ chức thi công. Quy ước ký hiệu nhận diện bản vẽ theo mã: Kiến trúc (KT), Kết cấu (KC), Điện (Đ), Cấp thoát nước (N) kèm số thứ tự.
  • Hệ thống ký hiệu quy ước: Quy định ký hiệu vật liệu xây dựng (bê tông, kim loại/thép, bê tông cốt thép, đá tảng, gạch, cát, gạch khía, mái ngói, đất, chất lỏng, cỏ, chất dẻo, vật liệu cách nhiệt, cách âm, cách điện); ký hiệu lỗ tròn, lỗ vuông, độ dốc ($i$), trục đối xứng; ký hiệu các loại cửa sổ, cửa đi và ký hiệu cầu thang, đường dốc ở các tỷ lệ $1:200$ và $1:100$.

Chương 2: Đọc bản vẽ kiến trúc công trình (Trang 15 - 20)

  • Đọc bản vẽ mặt bằng:
    • Quy ước vị trí mặt phẳng cắt nằm ngang ở cao độ trên bậu cửa sổ (cách mặt sàn $1{,}5\text{ m} - 2\text{ m}$); tỷ lệ sử dụng phổ biến là $1/50$, $1/100$, $1/200$.
    • Quy định trục định vị: Đánh số thứ tự từ trái qua phải theo chiều dài nhà ($1, 2, 3\dots$) và chữ cái từ dưới lên trên theo chiều ngang nhà ($A, B, C\dots$) đặt trong vòng tròn đường kính $8 - 10\text{ mm}$.
    • Trình tự đọc từ mặt bằng tầng 1 đến các tầng trung gian và mặt bằng mái, kiểm tra kích thước trục tường, cột, vị trí phân chia phòng, cầu thang, ban công, thiết bị vệ sinh.
  • Đọc bản vẽ mặt đứng:
    • Bản chất là hình chiếu thẳng góc của công trình lên mặt phẳng đứng $P_1$ (mặt đứng trước, sau) và $P_3$ (mặt đứng bên).
    • Quy cách thể hiện: Thường vẽ cùng tỷ lệ với mặt bằng, không ghi kích thước chi tiết, không vẽ nét đứt cho bộ phận khuất; thể hiện tỷ lệ hình khối, chiều cao và chi tiết ngoại thất (sê-nô, lan can, ban công).
  • Đọc bản vẽ mặt cắt:
    • Mặt phẳng cắt thẳng đứng song song $P_1$ (cắt dọc) hoặc $P_3$ (cắt ngang), đi qua các vị trí đặc trưng: tam cấp, hè rãnh, cửa sổ, cầu thang, khu vệ sinh.
    • Nội dung thể hiện: Chiều dày tường, cấu tạo lớp nền, sàn, mái, cao độ gác lanh-tô, cao độ sàn các tầng và chi tiết kỹ thuật thang.

Chương 3: Đọc bản vẽ kết cấu bê tông cốt thép (Trang 21 - 33)

  • Đọc bản vẽ móng:
    • Phân loại móng: Móng đơn (đỡ 1 cột hoặc cụm cột, tiết diện vuông, chữ nhật, đa giác), móng băng (dạng dải dài độc lập hoặc giao nhau dưới tường/hàng cột), móng bè (trải rộng dưới toàn bộ công trình, dùng cho nền đất yếu), móng cọc (gồm cọc và đài cọc; cọc tre, cọc cừ tràm hoặc cọc BTCT ép).
    • Cấu tạo móng đơn BTCT: Định nghĩa các thông số hình học: bề rộng móng ($B$), chiều dài móng ($L$), chiều cao móng ($H$), chiều sâu chôn móng ($H_m$), bề rộng cột ($B_c$), bề sâu cột ($L_c$), chiều cao cánh móng ($T$).
    • Bóc tách trình tự công việc thi công: Đào đất (đất cấp 3); đổ bê tông lót móng M100# đá $4\times 6$; gia công lắp dựng ván khuôn gỗ; gia công lắp dựng cốt thép ($D \ge 18\text{ mm}$ và $D \le 10\text{ mm}$); đổ bê tông móng M200# đá $1\times 2$; đắp đất chân móng và nền.
  • Đọc bản vẽ sàn:
    • Sàn bản kê hai cạnh: Bản chịu lực 1 phương ($\text{chiều dài} / \text{chiều rộng} \ge 2$), nhịp $2000 - 3000\text{ mm}$, bề dày $60 - 100\text{ mm}$, gác sâu vào tường $\ge 100\text{ mm}$.
    • Sàn bản kê bốn cạnh: Bản chịu lực 2 phương ($\text{chiều dài} / \text{chiều rộng} \le 2$), nhịp $4000 - 5000\text{ mm}$, bề dày $80 - 120\text{ mm}$, gác sâu vào tường $\ge 100\text{ mm}$.
    • Sàn nấm (sàn không dầm): Bản sàn tựa trực tiếp lên lưới cột $6000\times 6000\text{ mm}$ đến $8000\times 8000\text{ mm}$; chiều dày bản lấy bằng $1/35 - 1/40$ khoảng cách cột ($150 - 200\text{ mm}$); đầu cột có tán nấm loe góc $45^\circ$, rộng $0{,}2 - 0{,}3$ bước cột để chống đâm thủng.
  • Đọc bản vẽ dầm BTCT:
    • Phân loại cốt thép: Cốt thép chịu lực (triệt tiêu nội lực mômen), cốt thép cấu tạo (định vị, liên kết khung), cốt đai (định hình khung và tham gia chịu lực cắt).
    • Quy ước biểu diễn dầm: Đường bao cấu kiện vẽ bằng nét liền mảnh, bê tông coi là trong suốt; cốt thép chịu lực vẽ nét liền đậm nét bề rộng $s$, cốt đai vẽ nét $s/2$; hình vẽ tách thanh thể hiện hình dạng uốn mấu; mặt cắt dầm vẽ tại vị trí thay đổi cốt thép.
    • Ký hiệu thanh thép: Đặt trong vòng tròn đường kính $7 - 10\text{ mm}$ ở cuối đường dẫn; nhánh ngang ghi số lượng và đường kính thanh, nhánh dưới ghi chiều dài hoặc khoảng cách đai ($a$). Kèm theo bảng thống kê cốt thép hoàn chỉnh.

Chương 4: Bài tập tổng hợp (Trang 33 - 61)

Bao gồm 14 bài tập thực hành đồ họa và câu hỏi trắc nghiệm kỹ thuật: đọc mặt bằng lầu 1, dầm móng DM1, mặt cắt móng cọc MC1/MC2, dầm sàn DS3, chi tiết cầu thang bộ, mặt bằng mái, sân thượng, mặt cắt M5-GM5, tính toán chiều dài thanh cốt thép có xét đến lớp bê tông bảo vệ ($a_{bv} = 15\text{ mm}, 25\text{ mm}, 50\text{ mm}$) và lập bảng thống kê.

Kiến thức nền tảng được xây dựng

  1. Nguyên lý hình chiếu vuông góc: Ứng dụng hệ thống ba mặt phẳng hình chiếu ($P_1$ - đứng, $P_2$ - bằng, $P_3$ - cạnh) để biểu diễn các bộ phận hình học không gian của công trình.
  2. Quy chuẩn ký hiệu hồ sơ kỹ thuật: Xây dựng hệ thống ngôn ngữ bản vẽ chuẩn hóa theo TCXDVN/TCVN đối với vật liệu, cấu kiện cửa, thang và phân loại ký hiệu hồ sơ chuyên ngành ($KT, KC, Đ, N$).
  3. Cơ chế chịu lực của cấu kiện BTCT cơ bản: Phân định chức năng chịu kéo, nén, cắt của bê tông và cốt thép trong cấu kiện móng đơn, móng băng, móng cọc, dầm liên tục và các loại bản sàn toàn khối.

Kỹ năng phát triển

classDiagram
    class KyNangDocHieu {
        +DocMatBang(truc DinhVi, kichThuoc, congNang)
        +DocMatDung(caoDo, hinhKhoi, vatLieuNgoaiThat)
        +DocMatCat(cauTaoNenSanMai, chieuDayTuong)
    }
    class KyNangKetCauBTCT {
        +PhanLoaiMong(Don, Bang, Be, Coc)
        +DocTietDienDam(ThepChiuLuc, ThepDai, ThepCauTao)
        +DocCauTaoSan(Ke2Canh, Ke4Canh, SanNam)
    }
    class KyNangThucHanhKyThuat {
        +BocTachCongViecThiCong()
        +TinhToanChieuDaiThep(LopBaoVe_abv)
        +LapBangThongKeCotThep()
    }
    KyNangDocHieu <|-- KyNangThucHanhKyThuat
    KyNangKetCauBTCT <|-- KyNangThucHanhKyThuat
  • Kỹ năng phân tích đồ họa 2D: Đọc, đối chiếu và khớp nối các thông số giữa mặt bằng, mặt đứng, mặt cắt để hình dung kết cấu không gian 3 chiều của công trình.
  • Kỹ năng bóc tách khối lượng và quy trình thi công: Chuyển đổi dữ liệu bản vẽ thành danh mục công việc thi công thực tế (đào đất, đổ bê tông lót, ván khuôn, lắp dựng cốt thép, đổ bê tông kết cấu, lấp đất).
  • Kỹ năng lập và kiểm tra bảng thống kê cốt thép: Tính toán chiều dài cắt thép, xác định hình dáng uốn, đường kính ($D$), khoảng cách đai ($a$) và lớp bê tông bảo vệ ($a_{bv}$).

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm

Giáo trình kết hợp giữa việc truyền tải lý thuyết tiêu chuẩn và rèn luyện kỹ năng thực hành phân tích hồ sơ thiết kế. Các khái niệm được triển khai từ tổng thể (hồ sơ thiết kế, ký hiệu quy ước chung) đến chi tiết từng bộ phận công trình (kiến trúc, kết cấu dầm, móng, sàn).

Hệ thống bài tập và nghiên cứu tình huống

Tài liệu tích hợp các tình huống công trình thực tế có đầy đủ thông số kỹ thuật để người học trực tiếp phân tích:

  • Tình huống thi công móng cọc đài dầm: Cho bản vẽ móng cọc $MC1$ ($1200\times 1200\text{ mm}$, đáy móng cốt $-1{,}500\text{ m}$), $MC2$ ($1400\times 1700\text{ mm}$, đáy móng cốt $-2{,}000\text{ m}$) và dầm móng $DM1$, yêu cầu người học phân tích tuần tự 6 hạng mục thi công từ đào đất đến đắp nền.
  • Bài tập vẽ mặt cắt cấu kiện kết cấu (Tỷ lệ 1/20):
    • Vẽ mặt cắt dầm móng, mặt cắt gối và mặt cắt nhịp của đà khi biết góc uốn cốt thép $45^\circ$.
    • Vẽ mặt cắt $1-1$ móng đơn đúng tâm và móng đơn lệch tâm có lớp bê tông lót đá $4\times 6$ tiết diện $2200\times 1600\text{ mm}$ (hoặc $1200\times 1800\text{ mm}$), thép cột $4\Phi 16$, thép đai $\Phi 6a100$.
    • Vẽ mặt cắt ngang móng băng với lớp bảo vệ $a_{bv} = 50\text{ mm}$, dầm móng $300\times 600\text{ mm}$, thép chịu lực $\Phi 12a100$, thép cấu tạo $\Phi 12a200$, thép đai $\Phi 8a150$, thép dọc lớp trên/dưới $3\Phi 25$.
sequenceDiagram
    participant SV as Người học
    participant BV as Bản vẽ thiết kế
    participant BT as Bài tập / Bóc tách
    participant TC as Quy chuẩn TCVN / TCXDVN

    SV->>BV: Đọc trục định vị, cao độ, tiết diện cấu kiện
    SV->>TC: Tra cứu quy cách ký hiệu, lớp bảo vệ (abv)
    SV->>BT: Tính toán chiều dài cắt thép & khoảng cách đai (a)
    SV->>BT: Thiết lập bảng thống kê cốt thép & danh mục thi công

Phương pháp đánh giá và tự học

  • Đánh giá năng lực: Thực hiện qua 14 bài tập trắc nghiệm và tự luận tổng hợp ở Chương 4, tập trung kiểm tra khả năng nhận diện ký hiệu, xác định số lượng cấu kiện, kích thước lọt lòng cửa, cao độ hoàn thiện, độ dốc thoát nước và nhận biết dạng thanh thép (thép gia cường gối, gia cường bụng, thép chịu mômen âm/dương).
  • Nguyên tắc tự học: Người học cần chủ động đối chiếu chéo các bản vẽ cùng bộ hồ sơ (đối chiếu vị trí cửa, tường ngăn giữa mặt bằng với mặt đứng và mặt cắt) và thực hành tính toán lại bảng thống kê cốt thép từ các bài tập mẫu.

Điểm nổi bật và cập nhật

  • Bám sát hệ thống tiêu chuẩn kỹ thuật xây dựng: Nội dung toàn bộ giáo trình được biên soạn dựa trên các quy định của Tiêu chuẩn Xây dựng Việt Nam (TCXDVN) và TCVN hiện hành dành cho các hệ thống bản vẽ kiến trúc và kết cấu.
  • Liên kết trực tiếp giữa bản vẽ và công tác thi công: Giáo trình không chỉ dạy đọc hình học mà hướng dẫn trực tiếp cách phân tích biện pháp thi công xây lắp (đào móng đất cấp 3, quy cách bê tông lót M100#, bê tông kết cấu M200#, phân loại đường kính thép $D \ge 18\text{ mm}$ và $D \le 10\text{ mm}$).
  • Hệ thống phân loại kết cấu chi tiết: Tài liệu cung cấp bảng phân loại cụ thể các dạng móng (đơn, băng, bè, cọc), các loại bản sàn bê tông cốt thép toàn khối (bản kê 2 cạnh, bản kê 4 cạnh, sàn nấm) kèm theo các thông số cấu tạo hình học giới hạn (tỷ lệ nhịp, bề dày, cấu tạo mũ cột chống chọc thủng).

Đối tượng sử dụng giáo trình

Đối tượng Mục đích sử dụng Yêu cầu tiên quyết
Sinh viên Cao đẳng / Trung cấp ngành Kỹ thuật Xây dựng Tài liệu học tập chính khóa cho môn học Đọc hiểu bản vẽ xây dựng Đã học qua kiến thức cơ sở về Vẽ kỹ thuật và Vật liệu xây dựng
Giảng viên các trường nghề, trường cao đẳng kỹ thuật Tài liệu giảng dạy, khung tham chiếu biên soạn giáo án và đề thi Nắm vững quy chuẩn bản vẽ xây dựng TCVN/TCXDVN
Cán bộ kỹ thuật hiện trường / Công nhân nghề bậc cao Tài liệu tra cứu quy chuẩn ký hiệu, quy cách thể hiện cốt thép Đang trực tiếp tham gia công tác thi công xây dựng

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với những đối tượng nào?

Giáo trình được biên soạn theo chuẩn chương trình đào tạo trình độ Cao đẳng và Trung cấp ngành Kỹ thuật Xây dựng, phục vụ cho học sinh, sinh viên các trường nghề kỹ thuật, đồng thời là tài liệu tra cứu nghiệp vụ cho cán bộ kỹ thuật và công nhân xây dựng bậc cao.

2. Cần trang bị những kiến thức nền tảng nào trước khi học giáo trình này?

Người học cần có kiến thức cơ bản về Hình họa – Vẽ kỹ thuật (phương pháp chiếu vuông góc, cách biểu diễn hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh) và hiểu biết cơ bản về các loại vật liệu xây dựng (bê tông, xi măng, cốt thép).

3. Điểm khác biệt về mặt cấu trúc nội dung của giáo trình là gì?

Giáo trình tích hợp việc đọc bản vẽ kỹ thuật với phân tích bóc tách khối lượng công việc thực tế tại hiện trường (như phân loại cấp đất, mác bê tông lót M100#, bê tông móng M200#, phân nhóm đường kính cốt thép theo định mức thi công).

4. Làm sao để tự học và đọc hiểu bản vẽ hiệu quả theo giáo trình?

Người học cần tuân thủ trình tự đọc: đọc từ bản vẽ tổng thể (mặt bằng tầng 1, mặt bằng các tầng) kết hợp đối chiếu với mặt đứng và mặt cắt; sau đó đi vào chi tiết kết cấu dầm, móng, sàn; thực hành tính toán kích thước thực tế dựa trên trục định vị và trừ lớp bê tông bảo vệ ($a_{bv}$) khi tính chiều dài cốt thép.

5. Giáo trình có cung cấp các tài liệu và bài tập thực hành kèm theo không?

Có. Giáo trình dành toàn bộ Chương 4 (từ trang 33 đến trang 60) với 14 bài tập tổng hợp chuyên sâu gồm các bản vẽ mẫu (mặt bằng kiến trúc, dầm móng, dầm sàn, móng đơn, móng băng, chi tiết thang) cùng các câu hỏi đọc thông số và yêu cầu triển khai mặt cắt, thống kê cốt thép theo tỷ lệ $1/20$ và $1/10$.

Kết luận

Giáo trình Đọc hiểu bản vẽ xây dựng do Trường Cao đẳng nghề An Giang ban hành cung cấp hệ thống kiến thức chuẩn hóa về quy cách biểu diễn và phương pháp đọc hiểu bản vẽ kiến trúc, kết cấu bê tông cốt thép theo tiêu chuẩn xây dựng Việt Nam. Lộ trình học tập được thiết kế mạch lạc: bắt đầu từ việc nắm vững hệ thống ký hiệu quy ước tại Chương 1, thực hành phân tích bản vẽ kiến trúc ở Chương 2, đi sâu vào cấu tạo và cốt thép cấu kiện móng - dầm - sàn ở Chương 3, và hoàn thiện năng lực chuyên môn qua hệ thống bài tập bóc tách số liệu ở Chương 4. Đây là tài liệu phục vụ trực tiếp cho hoạt động đào tạo nghề xây dựng và hỗ trợ công tác chuyên môn ngoài công trường.
