I. Tổng quan về giáo trình chuyên đề điều khiển khung gầm ô tô

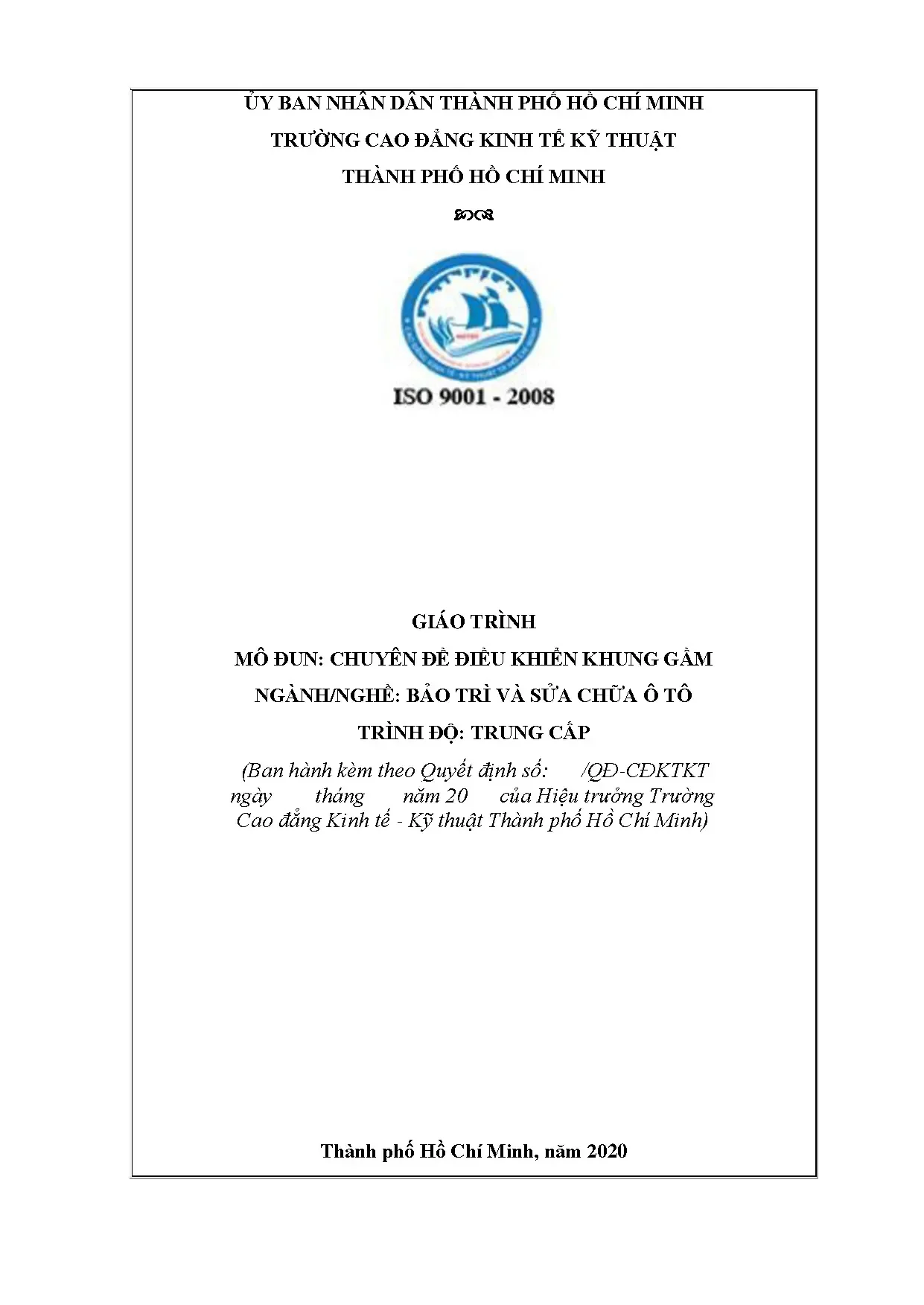

Giáo trình chuyên đề điều khiển khung gầm là tài liệu đào tạo chính thức thuộc chương trình trung cấp nghề Bảo trì và sửa chữa ô tô tại Trường Cao đẳng Kinh tế - Kỹ thuật Thành phố Hồ Chí Minh. Giáo trình được biên soạn với sự tham gia của giảng viên trong nước và chuyên gia Pháp thuộc tổ chức IECD trong chương trình Hạt giống hy vọng. Mô đun có mã MĐ2103621 với thời gian thực hiện 45 giờ, bao gồm 15 giờ lý thuyết và 30 giờ thực hành, thí nghiệm, thảo luận cùng bài tập. Nội dung tập trung vào hai chuyên đề chính là hộp số tự động và hệ thống phanh ABS. Đây là những hệ thống điều khiển khung gầm cốt lõi mà kỹ thuật viên bảo trì ô tô hiện đại cần nắm vững. Giáo trình áp dụng phương pháp đánh giá năng lực thực tế, giúp học viên phát triển kỹ nghề đáp ứng yêu cầu thị trường lao động ngành ô tô ngày càng phát triển tại Việt Nam.
1.1. Mục tiêu và đối tượng đào tạo
Giáo trình hướng đến đào tạo học viên trình độ trung cấp nghề trong lĩnh vực bảo trì và sửa chữa ô tô. Mục tiêu chính là trang bị kiến thức nền tảng và kỹ năng thực hành về hệ thống điều khiển khung gầm. Học viên được học cách phân tích nguyên lý hoạt động, đọc sơ đồ mạch điện, sử dụng thiết bị chẩn đoán và thực hiện quy trình bảo dưỡng. Phương pháp đánh giá được xây dựng theo chuẩn năng lực, tập trung vào khả năng thực hiện công việc thực tế tại xưởng sửa chữa ô tô.
1.2. Cơ sở hình thành và nguồn tài liệu
Giáo trình được biên soạn bởi giảng viên Nguyễn Văn Toàn thuộc Khoa Công nghệ ô tô. Tài liệu nhận được sự hỗ trợ chuyên môn từ PGS.TS Trần Văn Trường Đại học Giao thông Vận tải và chuyên gia Pháp Jean-Jacques Diverchy. Tổ chức IECD đóng vai trò quan trọng trong việc kết nối chuyên gia quốc tế và cung cấp phương pháp đào tạo tiên tiến. Các nguồn tham khảo bao gồm tài liệu kỹ thuật của hãng Toyota, giáo trình đào tạo nghề của Pháp và các tiêu chuẩn kỹ thuật ô tô quốc tế.
II. Phân tích nội dung hộp số tự động trong giáo trình
Hộp số tự động là chuyên đề đầu tiên chiếm phần lớn thời lượng giáo trình. Nội dung phân tích chi tiết cấu tạo và nguyên lý hoạt động của các loại hộp số phổ biến trên thị trường. Giáo trình trình bày hệ thống bánh răng hành tinh với các bộ phận chính gồm bánh răng mặt trời, bánh răng hành tinh, bánh răng bao và cần dẫn. Mỗi vị trí số từ P, R, N, D đến các dãy số thấp được giải thích rõ ràng qua sơ đồ nguyên lý. Đặc biệt, giáo trình mô tả cách các bộ ly hợp C1, C2, phanh B1, B2, B3 và bộ một chiều F1, F2 phối hợp tạo ra tỷ số truyền khác nhau. Học viên được hướng dẫn đọc biểu đồ mũi tên thể hiện tốc độ quay và mô men truyền động. Giáo trình cũng giới thiệu hộp số vô cấp CVT K111 sử dụng đai thép và puli có thể thay đổi bán kính quay. Kiến thức về biến mô thủy lực, bộ điều khiển điện tử được trình bày từ cơ bản đến nâng cao, phù hợp với trình độ trung cấp nghề.
2.1. Cấu tạo hệ thống bánh răng hành tinh
Bộ truyền hành tinh gồm bốn thành phần chính: bánh răng mặt trời ở trung tâm, các bánh răng hành tinh xung quanh, bánh răng bao bọc ngoài và cần dẫn gắn với các bánh răng hành tinh. Khi cố định một trong các thành phần, tỷ số truyền sẽ thay đổi tương ứng. Ví dụ khi cố định bánh răng mặt trời bằng phanh B2 và bộ một chiều F1, cần dẫn sẽ quay ngược chiều tạo tỷ số giảm tốc lớn cho số tiến. Giáo trình sử dụng sơ đồ mũi tên để minh họa hướng quay và mô men truyền qua từng vị trí số.
2.2. Nguyên lý hoạt động hộp số CVT
Hộp số vô cấp CVT hoạt động dựa trên nguyên lý thay đổi bán kính quay trên hai puli chủ động và bị động nối bằng đai thép. Khi bán kính quay trên puli chủ động nhỏ và trên puli bị động lớn, tốc độ puli bị động giảm tạo số thấp. Ngược lại khi bán kính quay chủ động lớn và bị động nhỏ, tốc độ tăng tạo số cao. CVT K111 sử dụng dây đai phức hợp bằng lá thép mỏng kết hợp phiến thép cứng, cho phép làm việc với mô men cao hơn đai cao su truyền thống.
III. Phương pháp đào tạo và hệ thống phanh ABS
Giáo trình áp dụng phương pháp đào tạo kết hợp lý thuyết với thực hành theo mô hình đánh giá năng lực. Thời lượng thực hành chiếm hơn 60% tổng thời gian, đảm bảo học viên nắm vững kỹ năng nghề. Hệ thống phanh ABS là chuyên đề thứ hai, trình bày cấu tạo gồm cảm biến tốc độ bánh xe, bộ điều khiển điện tử ECU và cơ cấu chấp hành thủy lực. Nguyên lý hoạt động dựa trên việc ECU liên tục nhận tín hiệu tốc độ từ bốn cảm biến, phát hiện tình trạng khóa bánh khi phanh gấp. Khi bánh xe có nguy cơ bị trượt, ECU điều khiển van điện từ trong bộ thủy lực giảm áp suất dầu phanh, sau đó tăng lại áp suất liên tục với tần số cao. Chu trình bơm-xả-nén lặp lại nhiều lần mỗi giây giúp bánh xe luôn trong ngưỡng trượt tối ưu, duy trì khả năng điều hướng và rút ngắn quãng đường phanh. Giáo trình hướng dẫn quy trình chẩn đoán lỗi ABS bằng máy scan, kiểm tra cảm biến và đọc mã lỗi. Học viên thực hành trên xe mô hình và xe thực tại xưởng trường, rèn luyện kỹ năng tháo lắp, kiểm tra và sửa chữa hệ thống phanh an toàn.
3.1. Cấu tạo và nguyên lý hệ thống phanh ABS
Hệ thống ABS gồm ba phần chính: cảm biến tốc độ bánh xe đặt tại mỗi bánh, bộ điều khiển trung tâm ECU xử lý tín hiệu và cơ cấu chấp hành thủy lực chứa van điện từ cùng motor bơm. Khi người lái đạp phanh, ECU so sánh tốc độ giảm của từng bánh với ngưỡng cho phép. Nếu phát hiện bánh xe bị khóa, ECU gửi lệnh mở van xả giảm áp suất dầu phanh tại bánh đó, đồng thời đóng van nén giữ áp suất tại các bánh còn lại. Chu trình này lặp lại từ 15 đến 20 lần mỗi giây.
3.2. Quy trình bảo dưỡng và sửa chữa phanh ABS
Quy trình bảo dưỡng ABS bắt đầu bằng kiểm tra hệ thống bằng máy chẩn đoán đọc mã lỗi và dữ liệu thời gian thực. Kỹ thuật viên kiểm tra cảm biến tốc độ bánh xe về điện trở, tín hiệu output và khoảng cách với bánh răng tín hiệu. Bộ thủy lực được kiểm tra kín khít, van điện từ hoạt động và motor bơm dầu. Dầu phanh cần thay đúng chủng loại DOT4, xả khí theo trình tự từ xa ECU nhất. Các mối nối điện cần kiểm tra ăn mòn và đo sụt áp nguồn cấp cho ECU.
IV. Kết luận và ứng dụng thực tiễn của giáo trình
Giáo trình chuyên đề điều khiển khung gầm đáp ứng tốt yêu cầu đào tạo nghề trung cấp trong lĩnh vực bảo trì và sửa chữa ô tô hiện đại. Nội dung được xây dựng khoa học, bám sát thực tế công việc tại các xưởng dịch vụ chính hãng và garage độc lập. Phương pháp đánh giá năng lực theo chuẩn quốc tế giúp chất lượng đầu ra được đảm bảo. Học viên sau khi hoàn thành có khả năng chẩn đoán và sửa chữa các hệ thống hộp số tự động, phanh ABS một cách độc lập. Giáo trình cũng tạo nền tảng để học viên tiếp cận các hệ thống điều khiển tiên tiến hơn như ESP, TCS, hệ thống lái điện tử. Ứng dụng thực tiễn thể hiện rõ qua tỷ lệ học viên có việc làm cao sau tốt nghiệp. Chương trình hợp tác quốc tế với IECD mang lại giá trị gia tăng về kỹ năng mềm và tác phong nghề nghiệp. Giáo trình cần được cập nhật định kỳ theo sự phát triển công nghệ ô tô, đặc biệt là xu hướng xe điện và hybrid đang thay đổi cấu trúc hệ thống khung gầm truyền thống.
4.1. Giá trị đào tạo và cơ hội nghề nghiệp
Giáo trình cung cấp kiến thức chuyên sâu về hệ thống điều khiển khung gầm, giúp học viên đáp ứng yêu cầu tuyển dụng tại các đại lý ô tô chính hãng. Kỹ năng chẩn đoán bằng thiết bị chuyên dụng, đọc sơ đồ mạch và phân tích dữ liệu là thế mạnh cạnh tranh của học viên tốt nghiệp. Nhu cầu kỹ thuật viên bảo trì ô tô có chứng chỉ nghề tại Việt Nam đang tăng mạnh do số lượng xe ô tô cá nhân tăng nhanh. Chương trình đào tạo đạt chuẩn tạo cơ hội làm việc tại các hãng Toyota, Honda, Ford và mạng lưới dịch vụ ủy quyền.
4.2. Hướng phát triển và cập nhật nội dung
Giáo trình cần bổ sung nội dung về hệ thống lái điện tử EPS, hệ thống cân bằng điện tử ESC và hệ thống treo khí nén đang phổ biến trên xe đời mới. Xu hướng xe điện và hybrid yêu cầu cập nhật kiến thức về hệ thống phanh tái sinh, hộp số đơn cấp và điều khiển mô men điện. Công nghệ chẩn đoán từ xa qua kết nối OBD và ứng dụng AI trong dự đoán hỏng hóc cũng cần được đưa vào chương trình. Việc hợp tác với các hãng xe để cập nhật tài liệu kỹ thuật mới nhất giúp giáo trình luôn bám sát thực tế ngành.
