Tổng quan về giáo trình

Giáo trình mô đun Bảo trì máy điện (Mã mô đun: ELEM5415) là tài liệu đào tạo chuyên môn được ban hành kèm theo Quyết định số 203/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Tài liệu do tập thể giảng viên khoa Điện biên soạn, gồm ông Phạm Văn Cấp (Chủ biên) cùng các tác giả Dương Tiến Trung và Nguyễn Xuân Thịnh.

Trong chương trình khung đào tạo nghề Bảo trì thiết bị cơ điện trình độ Trung cấp, mô đun này có khối lượng 90 giờ (trong đó gồm 28 giờ lý thuyết, 58 giờ thực hành/thảo luận/bài tập và 04 giờ kiểm tra định kỳ), được xếp trong nhóm 07 mô đun tự chọn chuyên ngành. Về mặt tính chất, đây là mô đun đào tạo mang tính tích hợp cao giữa kiến thức cơ sở kỹ thuật điện và kỹ năng thực hành bảo dưỡng cơ khí - điện công nghiệp.

+-------------------------------------------------------------------------------+

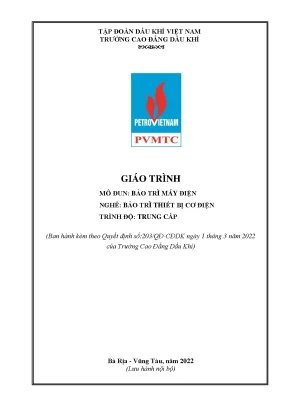

|                       TRƯỜNG CAO ĐẲNG DẦU KHÍ                                 |
|                       GIÁO TRÌNH BẢO TRÌ MÁY ĐIỆN                             |
+-------------------------------------------------------------------------------+
| Mã mô đun: ELEM5415               | Tổng thời lượng: 90 giờ                   |
| Ban hành: QĐ số 203/QĐ-CĐDK       | Phân bổ: 28h LT / 58h TH / 4h KT          |
| Nghề: Bảo trì thiết bị cơ điện    | Trình độ: Trung cấp                       |
+-------------------------------------------------------------------------------+

Mục tiêu học tập (Learning Outcomes) của mô đun được xác định trên ba phương diện cụ thể:

  • Kiến thức: Trình bày rõ công dụng, cấu tạo, nguyên lý làm việc của các loại máy biến áp và động cơ điện; giải thích quy trình công nghệ bảo dưỡng, tháo lắp, kiểm tra và sửa chữa hư hỏng.
  • Kỹ năng: Lựa chọn, sử dụng đúng các dụng cụ cơ khí, thiết bị nâng hạ và thiết bị đo điện đảm bảo an toàn; thực hiện thuần thục các công đoạn quấn dây, tẩm sấy cách điện, lắp ráp và vận hành thử nghiệm máy biến áp, động cơ điện theo đúng tiêu chuẩn kỹ thuật.
  • Năng lực tự chủ và trách nhiệm: Thực hiện công việc tỉ mỉ, tuân thủ nghiêm ngặt các quy định về an toàn điện, an toàn lao động và vệ sinh công nghiệp.

Giáo trình tiếp cận theo cấu trúc phân tích công việc của nghề cơ điện, đi từ chẩn đoán lỗi, tính toán thông số kỹ thuật đến quy trình công nghệ gia công quấn dây và chạy thử nghiệm thiết bị. Điểm đặc thù của tài liệu là sự gắn kết dữ liệu thực nghiệm tại các cơ sở công nghiệp thuộc ngành dầu khí và hệ thống phụ tải điện tiêu chuẩn tại Việt Nam.

Nội dung kiến thức cốt lõi

                             TIẾN TRÌNH 6 BÀI HỌC

Các chương và chủ đề chính

Giáo trình phân chia nội dung thành 06 bài học với logic phát triển từ thiết bị tĩnh (máy biến áp) đến thiết bị quay (động cơ điện), từ chẩn đoán đơn lẻ đến quy trình phục hồi toàn diện:

  • Bài 1: Bảo dưỡng và sửa chữa máy biến áp (15 giờ): Kiểm tra các dạng hư hỏng thường gặp ở máy biến áp 1 pha (chập vòng, chạm mát, đứt cuộn dây, quá nhiệt do quá tải, hở mạch sơ cấp/thứ cấp); phương pháp tính toán thiết kế và gia công quấn lại máy biến áp cách ly 1 pha (công suất ví dụ $500\text{VA}$ và $240\text{VA}$).
  • Bài 2: Sửa chữa động cơ 3 pha (15 giờ): Cấu tạo bộ dây quấn động cơ ba pha (dây quấn sin đồng tâm, dây quấn đồng khuôn hai lớp); các bước xây dựng sơ đồ khai triển dây quấn một lớp và hai lớp; phân tích hiện tượng cháy do quá tải, mất pha (phase loss/missing), vận hành trong môi trường nhiệt độ cao.
  • Bài 3: Tháo lắp - bảo dưỡng kiểm tra động cơ điện (15 giờ): Quy trình công nghệ tháo chi tiết cơ khí (puli, bánh đai, nắp chắn mỡ, nắp bích, rút rôto); kỹ thuật kiểm tra thanh dẫn rôto lồng sóc và chập bối dây stato bằng thiết bị kiểm tra chuyên dụng (cronha trong, cronha ngoài).
  • Bài 4: Lấy mẫu bộ dây Stato (15 giờ): Kỹ thuật tháo bộ dây quấn cũ ra khỏi rãnh stato động cơ không đồng bộ; phương pháp đo kích thước hình học và lấy mẫu bối dây để lập bản vẽ trải dây.
  • Bài 5: Các hiện tượng hư hỏng, nguyên nhân và biện pháp khắc phục (15 giờ): Phân loại chi tiết các dạng sự cố phần điện và phần cơ trong động cơ; nguyên nhân suy giảm chất lượng cách điện emay do lực cơ học, nhiệt phát sinh hoặc tạp chất môi trường.
  • Bài 6: Quấn dây động cơ (15 giờ): Quy trình thực hành toàn diện gồm vệ sinh rãnh stato, lót cách điện đáy rãnh, làm khuôn quấn, hạ dây vào rãnh, đấu nối nhóm bối dây, nắn định hình, kiểm tra cách điện, chạy thử không tải và quy trình tẩm sấy vecni.

Kiến thức nền tảng được xây dựng

Tài liệu củng cố nền tảng lý thuyết và công thức tính toán ứng dụng:

  1. Lý thuyết tính toán máy biến áp:
    • Tính toán tiết diện lõi thép $A_t = 1{,}423 \cdot K \sqrt{\frac{S}{B_m}}$ và $A_g = \frac{A_t}{K_f}$ (với $K$ là hệ số hình dạng $1 \div 1{,}2$; từ cảm $B_m = 0{,}8 \div 1{,}2\text{T}$; hệ số ghép $K_f = 0{,}8 \div 0{,}95$).
    • Công thức kinh nghiệm theo tần số $50\text{Hz}$: $P = \frac{K \cdot \eta \cdot S^2}{14000} \Rightarrow S = \sqrt{\frac{P \cdot 14000}{K \cdot \eta}}$ (sử dụng lá thép Fe-Silic $0{,}5\text{mm}$, chọn $K=0{,}9$, hiệu suất $\eta=0{,}82$).
    • Xác định số vòng dây trên 1 volt: $\frac{N}{V} = \frac{F}{S}$ (với $F$ là hệ số từ thẩm, thông dụng $F=45$).
    • Tính mật độ dòng điện $J = 3 \div 6\text{ A/mm}^2$ và đường kính dây dẫn $d = 1{,}13\sqrt{\frac{I}{J}}$.
    • Kiểm tra hệ số lấp đầy rãnh $K_{lđ} = \frac{N_1 s_{1cđ} + N_2 s_{2cđ}}{S_{cs}}$ (yêu cầu $0{,}4 \div 0{,}46$).
  2. Nguyên lý dây quấn động cơ xoay chiều:
    • Tính bước cực từ: $\tau = \frac{Z}{2p}$.
    • Tính bước dây quấn: bước đủ $y = \tau$, bước ngắn $y = \frac{2}{3}\tau$.
    • Xác định góc lệch pha rãnh: $\alpha = \frac{180^\circ}{\tau}$.
    • Phân bố số rãnh cho cuộn chạy ($q_C$) và cuộn đề ($q_Đ$).
        THÔNG SỐ THIẾT KẾ DÂY QUẤN VÀ LÕI THÉP (BÀI 1 & BÀI 2)

Kỹ năng phát triển

  • Kỹ năng kỹ thuật cơ - điện: Thao tác tháo lắp puli, nắp bích bằng vam kéo chuyên dụng; sử dụng tời, pa-năng kết hợp ống lồng trục khi rút rôto động cơ lớn nhằm chống trầy xước lõi và dập bối dây.
  • Kỹ năng đo kiểm và chẩn đoán: Đo thông mạch cuộn dây bằng ôm kế; đo điện trở cách điện cuộn dây với vỏ bằng megohmmeter (yêu cầu $\ge 10\text{ M}\Omega$ đối với điện áp dưới $380\text{V}$); kiểm tra chạm chập bằng máy thử cronha trong/ngoài; cấp nguồn thử $U_{thử} = (15 \div 20)% U_{đm}$ để phát hiện nứt thanh dẫn rôto lồng sóc.
  • Kỹ năng công nghệ gia công: Gia công khuôn gỗ, cắt bìa cách điện presspahn ($0{,}1\text{mm} - 1\text{mm}$), bọc ống gen cách điện amiăng, luồn lót miệng rãnh stator, thực hiện đai định hình bối dây và quy trình nhiệt sấy qua hai giai đoạn ($70 \div 90^\circ\text{C}$ sấy khô sơ bộ; $60 \div 80^\circ\text{C}$ sau tẩm vecni rồi nâng lên $110 \div 140^\circ\text{C}$ để lưu hóa hoàn toàn).

Phương pháp giảng dạy và học tập

Mô đun được tổ chức theo phương pháp giảng dạy tích hợp giữa lý thuyết chuyên môn và thực hành nghề nghiệp. Trong đó, giáo viên chủ yếu áp dụng phương pháp 4 bước của giáo dục nghề nghiệp:

  • Bước 1: Hướng dẫn mở đầu: Giải thích sơ đồ nguyên lý, giới thiệu bản vẽ đi dây, vật tư và thiết bị đo.
  • Bước 2: Làm mẫu thao tác: Giảng viên thao tác chuẩn các kỹ thuật khó (làm nòng khuôn, lồng bối dây vào rãnh hẹp, tẩm sấy vecni).
  • Bước 3: Học viên thực hành: Người học trực tiếp tính toán thông số, cắt giấy lót rãnh, quấn bối dây, đo kiểm tra trên các động cơ mẫu ($0{,}2\text{kW} - 4{,}5\text{kW}$) tại xưởng thực hành.
  • Bước 4: Đánh giá kết thúc: Đánh giá sản phẩm thông qua đo thông mạch, đo cách điện, chạy thử không tải đo dòng $I_0$ ($I_0 \le 10% I_{1đm}$ với máy biến áp) và mang tải có giám sát.

Điều kiện cơ sở vật chất và học liệu

  • Nhà xưởng & Thiết bị: Xưởng thực hành điện trang bị nguồn hạ thế 3 pha $220/380\text{V}$, máy chiếu, bàn quấn dây tỷ lệ 1:1 có bộ đếm vòng, vam cơ khí, máy khoan tay, máy thử chập cronha, megohmmeter, VOM.
  • Vật liệu tiêu hao: Dây đồng emay các cỡ ($0{,}65\text{mm}; 0{,}9\text{mm}; 1{,}2\text{mm}; 1{,}3\text{mm}$), giấy cách điện presspahn ($0{,}1\text{mm}; 0{,}2\text{mm}; 0{,}5\text{mm}; 1{,}0\text{mm}$), ống gen thủy tinh/amiăng ($\Phi = 1\text{mm}; 3\text{mm}; 4\text{mm}$), băng jacconas, vecni cách điện.

Hệ thống kiểm tra và đánh giá

Quy chế kiểm tra được phân cấp chi tiết nhằm bảo đảm kiểm soát kỹ năng thực hành:

  • Kiểm tra thường xuyên: 01 bài đánh giá vấn đáp/hỏi miệng hoặc trắc nghiệm ngắn dưới 30 phút trong quá trình thực hành.
  • Kiểm tra định kỳ (04 bài):
    • Bài 1: Lý thuyết Bài 1 (Kiểm tra viết/trắc nghiệm, thời gian $45 \div 60$ phút).
    • Bài 2: Thực hành Bài 2 (Quấn dây động cơ ba pha, thời gian $45 \div 60$ phút).
    • Bài 3: Thực hành Bài 3 (Tháo lắp và bảo dưỡng kiểm tra, thời gian $60 \div 120$ phút).
    • Bài 4: Thực hành Bài 6 (Lồng dây, đấu nối, tẩm sấy động cơ, thời gian $60 \div 120$ phút).
  • Thi kết thúc mô đun: Gồm 02 phần bắt buộc:
    • Phần Lý thuyết (Trắc nghiệm/tự luận/vấn đáp, $45 \div 60$ phút).
    • Phần Thực hành (Thao tác trên thiết bị cơ điện thực tế, $60 \div 120$ phút).

Điểm nổi bật và cập nhật

  1. Chuẩn hóa quy trình kỹ thuật theo tiêu chuẩn công nghiệp: Giáo trình phản ánh các tiêu chuẩn kỹ thuật áp dụng trong ngành dầu khí và công nghiệp nặng. Mọi công đoạn từ chuẩn bị bảo hộ lao động (BHLĐ), tiếp địa vỏ máy đến quy trình sấy tẩm vecni đều tuân thủ các quy định an toàn nghiêm ngặt.
  2. Hệ thống dữ liệu thực tế tại thị trường Việt Nam: Thay vì sử dụng các hệ số lý thuyết chung chung, giáo trình đưa vào các thông số vật liệu phổ dụng tại Việt Nam như thép lá Fe-Silic độ dày $0{,}5\text{mm}$, hệ số từ thẩm $F=45$, hệ số lấp đầy rãnh thực tế $0{,}4 \div 0{,}46$.
  3. Phân tích chuyên sâu các hư hỏng vận hành: Giáo trình cập nhật nguyên nhân lỗi thực tế trong nhà xưởng như:
    • Hiện tượng mất pha (phase loss/missing) do tiếp xúc kém tại hộp cực gây cháy cuộn dây cục bộ.
    • Lực căng cơ học làm nứt men emay khi quấn bằng máy.
    • Chấn động điện từ làm mài mòn lớp cách điện do tẩm sấy không đạt độ điền đầy.
    • Sự cố vòng bi bị chảy mỡ, giãn nở phớt chắn dầu do động cơ vận hành quá nhiệt.
  4. Liên kết chặt chẽ giữa tính toán thiết kế và sửa chữa phục hồi: Tài liệu liên kết trực tiếp bài toán tính toán kích thước nòng khuôn gỗ, khe hở rãnh stato với các bước lắp ráp cơ khí chính xác, giúp kỹ thuật viên có khả năng độc lập xử lý khi mất bản vẽ gốc của động cơ.

Đối tượng sử dụng giáo trình

                       ĐỐI TƯỢNG SỬ DỤNG GIÁO TRÌNH
  • Sinh viên/Học viên: Giáo trình phục vụ trực tiếp cho sinh viên hệ Trung cấp và Cao đẳng nghề Bảo trì thiết bị cơ điện, Kỹ thuật điện, Vận hành và sửa chữa thiết bị điện công nghiệp tại Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp tương đương.
  • Kiến thức tiên quyết (Prerequisites): Để tiếp thu tốt mô đun ELEM5415, người học cần hoàn thành khối kiến thức cơ sở gồm:
    • Vẽ kỹ thuật (MECM512003)
    • Khí cụ điện (ELEI53117)
    • Đo lường điện (ELEI53115)
    • An toàn điện (ELET5201)
    • Gia công nguội cơ bản (MECM513104)
    • Thực tập điện cơ bản (ELEI53150)
  • Giảng viên: Sử dụng làm giáo trình chính khóa để lập kế hoạch bài giảng, phiếu hướng dẫn thực hành xưởng và xây dựng bộ tiêu chí đánh giá kỹ năng nghề.
  • Kỹ thuật viên tại xí nghiệp: Tài liệu là nguồn tra cứu kỹ thuật hữu ích về phương pháp quấn dây, chẩn đoán hư hỏng máy biến áp và động cơ phục vụ công tác bảo trì định kỳ tại các trạm điện, nhà máy.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho học sinh, sinh viên theo học trình độ Trung cấp và Cao đẳng nghề Bảo trì thiết bị cơ điện, Kỹ thuật điện, cũng như kỹ thuật viên bảo trì máy điện tại các nhà máy, xí nghiệp công nghiệp.

2. Cần những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành các môn học tiên quyết về An toàn điện, Đo lường điện, Khí cụ điện, Vẽ kỹ thuật và kỹ năng Gia công nguội cơ bản nhằm hiểu rõ nguyên lý mạch điện, ký hiệu kỹ thuật và sử dụng đúng các dụng cụ cơ khí.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết máy điện thông thường là gì?

Khác với các giáo trình thuần túy lý thuyết thiết kế, tài liệu tập trung vào năng lực sửa chữa thực tế: cung cấp hướng dẫn từng bước về tháo lắp cơ khí bằng dụng cụ chuyên dụng, kỹ thuật quấn dây thủ công/bán tự động, đo kiểm bằng thiết bị chuyên dùng (cronha, megohmmeter) và quy trình tẩm sấy hóa chất bảo vệ.

4. Làm thế nào để tự học và rèn luyện kỹ năng qua giáo trình hiệu quả?

Người học cần kết hợp việc nắm vững các công thức tính toán bước quấn, tiết diện lõi với thực hành trực tiếp tại xưởng. Việc rèn luyện tính cẩn thận khi lót cách điện, đai bọc đầu dây và tuân thủ các bước kiểm tra cách điện trước khi đóng điện là bắt buộc.

5. Những tài liệu bổ trợ nào được khuyến nghị tham khảo cùng giáo trình?

Các tài liệu tham khảo chính thức được xác định trong giáo trình gồm:

  • Công nghệ chế tạo máy điện và máy biến áp – Nguyễn Đức Sĩ (NXB Giáo dục, 1995).
  • Máy điện 1 – Vũ Gia Hanh, Trần Khánh Hà, Phan Tử Thụ, Nguyễn Văn Sáu (NXB Khoa học và Kỹ thuật).
  • Hướng dẫn sử dụng và sửa chữa máy biến áp, động cơ điện, máy phát điện công suất nhỏ – Châu Ngọc Thạch (NXB Giáo dục, 1994).
  • Tính toán cung cấp và lựa chọn thiết bị, khí cụ điện – Nguyễn Xuân Phú, Nguyễn Công Hiền (NXB Giáo dục, 1998).
  • Kỹ thuật điện – Đặng Văn Đào, Lê Văn Doanh (NXB Khoa học và Kỹ thuật, 1999).

Kết luận

Giáo trình Bảo trì máy điện (ELEM5415) cung cấp hệ thống kiến thức và quy trình công nghệ chuẩn mực trong việc bảo dưỡng, chẩn đoán và sửa chữa hai nhóm thiết bị điện công nghiệp cơ bản là máy biến áp và động cơ không đồng bộ. Tài liệu liên kết chặt chẽ giữa lý thuyết tính toán thông số dây quấn, mạch từ với thao tác gia công cơ - điện thực tế tại xưởng.

                          LỘ TRÌNH ĐÀO TẠO LIÊN QUAN

Sau khi hoàn thành mô đun, người học có đủ năng lực chuyên môn để tiếp tục các học phần chuyên sâu như Xử lý sự cố thiết bị cơ điện (ELEM53167), Bảo trì hệ thống truyền động điện (ELEM5313) và tham gia kỳ Thực tập sản xuất (ELEM54154) tại các cơ sở công nghiệp.
