Tổng quan về giáo trình

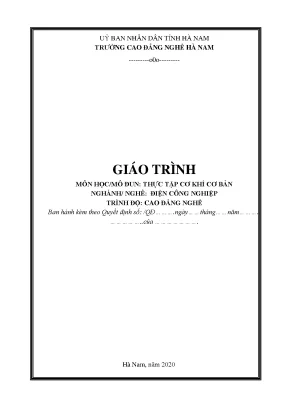

Giáo trình Thực tập cơ khí cơ bản (mã số: MĐ29) do tác giả Bùi Việt Thắng biên soạn, được Trường Cao đẳng Nghề Hà Nam (thuộc Ủy ban Nhân dân tỉnh Hà Nam) ban hành năm 2020. Tài liệu được thiết kế phục vụ chuyên ngành đào tạo Điện Công nghiệp ở trình độ Cao đẳng nghề. Trong cấu trúc chương trình khung quốc gia nghề Điện Công nghiệp, mô đun MĐ29 giữ vị trí bắt buộc, được tổ chức giảng dạy sau các môn học chung và có thể bố trí học song song với các môn học, mô đun kỹ thuật cơ sở nhằm trang bị kỹ năng gia công cơ khí bổ trợ cho người thợ điện.

Mục tiêu học tập của giáo trình hướng tới việc hoàn thiện cả ba phương diện: kiến thức, kỹ năng và năng lực tự chủ. Về mặt kiến thức, tài liệu trang bị nguyên lý cấu tạo, nguyên lý làm việc của các dòng máy khoan công nghiệp và các loại nguồn điện hàn hồ quang tay (máy hàn xoay chiều và máy hàn một chiều). Về mặt kỹ năng, người học được rèn luyện khả năng tính toán chế độ cắt khi khoan, chế độ dòng điện hàn hồ quang tay phù hợp với chiều dày và đặc tính vật liệu, đồng thời thực hiện gia công hoàn thiện các mối hàn cơ bản theo đúng yêu cầu kỹ thuật. Về năng lực tự chủ và trách nhiệm, giáo trình định hình kỹ năng làm việc độc lập hoặc phối hợp nhóm, xử lý vấn đề kỹ thuật trong phạm vi nghề nghiệp và đánh giá chất lượng sản phẩm sau gia công.

Giáo trình tiếp cận theo mô hình tích hợp lý thuyết và thực hành, kết hợp các dữ liệu tính toán công nghệ hàn trong và ngoài nước với thực tiễn sản xuất. Cấu trúc nội dung gồm 4 bài học chính, sắp xếp theo tiến trình từ vận hành thiết bị cơ bản (máy khoan, máy hàn) đến thực hiện các liên kết hàn tiêu chuẩn. Điểm đặc trưng của giáo trình là việc cung cấp hệ thống thông số kỹ thuật thực tế của các dòng máy công nghiệp (như chuẩn IEC 60974), công thức thực nghiệm tính toán chế độ gia công và bảng phân tích khuyết tật hàn chi tiết.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình gồm 4 bài học chuyên đề được kết cấu theo logic phát triển kỹ năng cơ khí thực hành:

  • Bài 1: Vận hành các loại máy khoan (Mã bài: MĐ29.01): Khái quát đặc điểm phương pháp khoan (độ chính xác cấp 4–5, độ bóng $Rz = 80 \div 40$), cấu tạo và nguyên lý của 4 nhóm máy khoan: máy khoan cầm tay (dẫn động khí nén hoặc điện, truyền động trục vít - bánh răng), máy khoan bàn (truyền động đai bậc), máy khoan đứng (hộp tốc độ và hộp chạy dao tự động, tải trọng chi tiết đến 100 kg) và máy khoan cần (gia công chi tiết đến 1000 kg). Bài học cung cấp công thức tính số vòng quay trục chính $n = \frac{1000 \cdot v}{\pi \cdot D}$, bảng tra tốc độ cắt của mũi khoan thép gió trên các vật liệu thép, gang, hợp kim đồng; quy trình gá kẹp mũi khoan bằng bầu kẹp vấu nghiêng hoặc áo côn; kỹ thuật khoan lỗ thông, lỗ sâu và an toàn lao động xưởng khoan.
  • Bài 2: Vận hành máy hàn điện hồ quang tay thông dụng (Mã bài: MĐ29.02): Phân tích lý thuyết 4 kiểu máy hàn một chiều (cuộn kích thích độc lập, cuộn kích thích song song và khử từ nối tiếp, các cực từ lắp rời kiểu CM/C, từ trường ngang) và 3 nhóm máy hàn xoay chiều (bộ tự cảm riêng kiểu CTЄ, bộ tự cảm kết hợp CTH, máy hàn có lõi di động). Cung cấp thông số kỹ thuật của các dòng máy hàn ARCTRONIC, TRIARC, ARC, TURBO 270, TM và MEGA 161/A. Trình bày phương pháp tính toán đường kính que hàn $d_q$, cường độ dòng điện hàn $I_h$, điện áp hàn $U_h = a + b \cdot l_{hq}$, quy chuẩn an toàn phòng chống điện giật, cháy nổ, nhiễm độc và thao tác vận hành đấu nối thiết bị hàn.
  • Bài 3: Hàn giáp mối không vát mép ở vị trí bằng (Mã bài: MĐ29.03): Hướng dẫn kỹ thuật hàn liên kết giáp mối vị trí 1G (mặt phẳng hàn nghiêng $0^\circ - 60^\circ$ so với mặt phẳng ngang). Quy định kỹ thuật hàn đính (chiều dài mối đính gấp 3–4 lần chiều dày vật hàn, tối đa 30 mm; dòng điện hàn đính tăng 10–15% so với dòng điện hàn chính; góc biến dạng ngược $2^\circ$). Thực hành hàn hồ quang tay (SMAW - 111) trên thép tấm CT3 dày 5 mm với que hàn E7016 (LB-52 KOBELCO) đường kính $\varnothing 3.2$ mm; phân tích 6 dạng khuyết tật thường gặp (khuyết cạnh, cháy thủng, thiếu hụt kim loại cuối đường hàn, lẫn xỉ, lệch đường hàn, bề rộng không đều) cùng biện pháp phòng ngừa và quy trình nghiệm thu mối hàn.
  • Bài 4: Hàn lắp góc không vát mép ở vị trí hàn bằng (Mã bài: MĐ29.04): Trình bày kỹ thuật hàn liên kết góc/chữ T ở vị trí 1F. Xác định chế độ hàn với que hàn đường kính $\varnothing 4$ mm cho chiều dày cạnh mối hàn $K = 5$ mm, góc nghiêng mỏ hàn $\alpha = 70^\circ - 85^\circ, \beta = 45^\circ$, chiều dài hồ quang $l_{hq} = 2 - 3$ mm. Hệ thống hóa nguyên nhân và biện pháp khắc phục các khuyết tật: không ngấu, vón cục, chảy loang, nứt (nứt nóng, nứt nguội, nứt do mỏi, kiểm soát tỷ số hình dạng bên trong mối hàn $b/h \le 0.7$), rỗ khí do $H_2, N_2$, mối hàn lồi cao.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng nền tảng lý thuyết kỹ thuật cơ khí và điện hàn qua ba trụ cột:

  • Lý thuyết gia công cắt gọt kim loại: Cơ chế hình thành phoi, lực cắt dọc trục, hiện tượng mài mòn dụng cụ cắt do góc trước $\gamma < 0$, sự tích tụ nhiệt tại vùng cắt khi khoan và nguyên lý thoát phoi.
  • Nguyên lý máy điện và trường điện từ: Hiện tượng phản ứng phần ứng rôto làm sụt giảm điện thế công tác khi duy trì hồ quang trong máy hàn DC; cơ chế phân nhánh từ thông $\Phi_0$ bằng lõi sắt di động và điều chỉnh trở kháng $X_{tc}$, từ trở $R_t$ trong bộ tự cảm máy hàn AC.
  • Lý thuyết luyện kim và nhiệt luyện mối hàn: Sự kết tinh của vũng hàn kim loại lỏng dưới tác dụng của trọng lực ở vị trí hàn bằng; ảnh hưởng của các nguyên tố tạp chất Phosphor (P), Lưu huỳnh (S), Carbon (C), Mangan (Mn) và các khí hòa tan ($H_2, N_2$) đến nguy cơ nứt và rỗ khí mối hàn.

Kỹ năng phát triển

Người học được rèn luyện các kỹ năng kỹ thuật, phân tích và thực hành:

  • Kỹ năng kỹ thuật: Vận hành cơ cấu căng đai thay đổi tốc độ puli máy khoan bàn; thực hiện đấu nối cáp hàn, kìm hàn, cực tính dòng DC (thuận/nghịch) và hệ thống tiếp đất bảo vệ vỏ máy hàn; thao tác kẹp, thay thế que hàn nhanh.
  • Kỹ năng tính toán và phân tích công nghệ: Tra bảng và tính toán tốc độ quay trục chính $n$; tính toán thông số chế độ hàn ($d_q, I_h, U_h, V_h$); phân tích nguyên nhân sai hỏng cơ học và luyện kim dựa trên quan sát khuyết tật ngoại dạng.
  • Kỹ năng gia công thực nghiệm: Thực hiện dao động que hàn theo đường thẳng, kiểu răng cưa hoặc bán nguyệt; duy trì chiều dài hồ quang ngắn ($2 - 3$ mm); xử lý kết thúc đường hàn chống lõm đáy hồ quang; kiểm tra kích thước mối nối bằng thước lá, kính lúp và thước đo mối hàn chuyên dụng.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm tích hợp lý thuyết gắn liền với rèn luyện thao tác thực hành xưởng (Integrated vocational pedagogy). Cấu trúc mỗi bài học bắt đầu từ mục tiêu cụ thể, chuyển sang cơ sở lý thuyết cấu tạo/nguyên lý, sau đó quy định chi tiết quy trình công nghệ từng bước và kết thúc bằng bảng chỉ dẫn an toàn lao động kèm phân tích lỗi sai hỏng.

Hệ thống bài tập thực hành được chuẩn hóa dưới dạng các bài tập gia công phôi thép tấm CT3 có chiều dày định lượng (5 mm), yêu cầu người học vận dụng công thức tính toán chế độ cắt và chế độ dòng hàn trước khi thao tác trên thiết bị. Các case studies về khuyết tật mối hàn (như hiện tượng cháy chân do dòng $I_h$ quá lớn hoặc nứt liên kết do tỷ số hình học $b/h \le 0.7$) đóng vai trò làm tình huống phân tích kỹ thuật, giúp người học đối chiếu giữa hiện tượng hư hỏng thực tế và nguyên nhân vận hành sai quy trình.

Phương pháp đánh giá kết quả học tập được thiết lập theo hai hướng:

  • Đánh giá quá trình: Kiểm tra việc tuân thủ quy trình an toàn lao động (trang bị mũ, kính hàn, găng tay da khô, tiếp đất thiết bị, thông gió chống độc), kỹ thuật chuẩn bị phôi (tẩy sạch bavia, gỉ sét) và thao tác gá đính phôi tạo góc biến dạng ngược $2^\circ$.
  • Đánh giá sản phẩm: Kiểm tra trực quan bằng mắt thường và kính lúp để xác định độ liền mạch, điểm bắt đầu/kết thúc; sử dụng thước đo cơ khí chuyên dụng kiểm tra độ đồng đều về chiều rộng, chiều cao mối hàn, độ ngấu và phát hiện các khuyết tật bề mặt (lẫn xỉ, cháy thủng, rỗ khí).

Về định hướng tự học, giáo trình yêu cầu người học nắm vững phương pháp tra cứu bảng thông số cơ khí, tự tính toán trước các đại lượng công nghệ dựa trên bản vẽ kỹ thuật và ghi nhớ các bước xử lý sự cố kẹt mũi khoan, chập mạch que hàn trước khi bước vào ca thực tập xưởng.

Điểm nổi bật và cập nhật

Giáo trình cập nhật các tiêu chuẩn kỹ thuật và dòng thiết bị công nghệ hiện đại trong ngành cơ khí hàn:

  • Tích hợp tiêu chuẩn kỹ thuật quốc tế và hệ thống thông số thiết bị: Tài liệu dẫn chứng trực tiếp các thông số kỹ thuật, cấp bảo vệ (IP21, IP23), cấp cách điện (Class H) và các tiêu chuẩn kiểm định máy hàn hồ quang như IEC 60974-1, IEC 60974-10.
  • Cập nhật công nghệ điều khiển hồ quang tiên tiến: Giới thiệu các chức năng điện tử trên dòng máy hàn hiện đại như ARCTRONIC, bao gồm tính năng ARC FORCE (tối ưu hóa đặc tính động của hồ quang hàn), tính năng HOT START (tăng dòng khởi động hỗ trợ mồi hồ quang với đa dạng điện cực) và mạch tự động bù điện áp lưới biến thiên trong phạm vi $\pm 10%$.
  • Hệ thống dữ liệu tra cứu chi tiết: Giáo trình không chỉ nêu lý thuyết chung mà cung cấp đầy đủ bảng tra cứu thông số kỹ thuật vận hành của các model máy công nghiệp phổ biến: máy hàn DC (ARCTRONIC 426/626, TRIARC 306/L, 406/L, 506/L, ARC 253/303/403/503) và máy hàn AC (TURBO 270, TM 250, TM 401, MEGA 161/A).
  • Tính ứng dụng thực tế trong sản xuất: Nội dung bám sát các ứng dụng gia công cơ khí trong lĩnh vực lắp ráp công nghiệp và đóng tàu, tập trung hướng dẫn chuyên sâu hai tư thế hàn phổ biến có năng suất cao là vị trí hàn giáp mối bằng (1G) và hàn góc bằng (1F).

Đối tượng sử dụng giáo trình

Giáo trình Thực tập cơ khí cơ bản được xây dựng chuyên biệt cho các nhóm đối tượng trong hệ thống giáo dục nghề nghiệp và sản xuất kỹ thuật:

  • Sinh viên hệ Cao đẳng nghề: Đối tượng trọng tâm là sinh viên năm thứ nhất hoặc năm thứ hai chuyên ngành Điện Công nghiệp. Giáo trình cung cấp các kỹ năng bổ trợ cơ khí cần thiết để sinh viên có thể gia công, chế tạo tủ bảng điện, giá đỡ máy móc và lắp đặt hệ thống cơ điện.
  • Yêu cầu điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung (An toàn lao động, Pháp luật) và có kiến thức nền tảng từ các môn học kỹ thuật cơ sở như Vẽ kỹ thuật cơ khí (để đọc hiểu kích thước, ký hiệu bản vẽ) và Vật liệu học/Kỹ thuật điện cơ bản.
  • Giảng viên và cán bộ hướng dẫn xưởng: Sử dụng giáo trình làm khung chuẩn để xây dựng đề cương bài giảng tích hợp, lập kế hoạch thực tập xưởng, chuẩn bị phôi liệu (thép CT3, que hàn E7016) và thiết lập tiêu chí đánh giá nghiệm thu sản phẩm thực hành của học viên.
  • Kỹ thuật viên và người tự học: Tài liệu đóng vai trò sổ tay kỹ thuật phục vụ việc tra cứu chế độ cắt khi khoan, công thức tính toán dòng hàn và quy trình phân tích khắc phục khuyết tật liên kết hàn trong quá trình sản xuất thực tế tại các xưởng cơ điện.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn chuẩn hóa cho sinh viên trình độ Cao đẳng nghề ngành Điện Công nghiệp, đồng thời có thể áp dụng cho các hệ đào tạo nghề cơ khí, bảo trì cơ điện hoặc kỹ thuật viên cần trang bị kỹ năng gia công nguội, khoan và hàn hồ quang tay căn bản.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần nắm được kiến thức cơ bản về Vẽ kỹ thuật (đọc hiểu quy cách kích thước, dung sai, ký hiệu mối hàn), kiến thức an toàn điện và vật liệu kim loại cơ bản để có thể tính toán chế độ gia công tương ứng với từng mác thép hoặc gang.

3. Điểm khác biệt của giáo trình so với các tài liệu hàn cơ khí thuần túy là gì?

Tài liệu được kết cấu theo dạng mô đun tích hợp riêng cho ngành Điện Công nghiệp. Trọng tâm không dàn trải toàn bộ ngành hàn mà cô đọng vào kỹ thuật khoan cắt cơ bản và hai kỹ thuật hàn quan trọng nhất trong gia công kết cấu điện: hàn giáp mối vị trí 1G và hàn góc vị trí 1F, kèm theo bảng tra cứu thông số của các dòng máy hàn thực tế trên thị trường.

4. Làm thế nào để tự học và thực hành hiệu quả theo giáo trình?

Người học cần kết hợp đọc kỹ sơ đồ nguyên lý mạch điện máy hàn, ghi nhớ các công thức thực nghiệm tính toán $d_q, I_h, n$, tuân thủ nghiêm ngặt 5 bước quy trình chuẩn bị - gá đính - điều chỉnh chế độ - thao tác hàn - nghiệm thu đo kiểm, đồng thời đối chiếu sản phẩm với bảng phân tích khuyết tật để tự điều chỉnh kỹ thuật tay nghề.

5. Giáo trình có những tài liệu bổ trợ nào đi kèm?

Giáo trình tích hợp sẵn các bản vẽ gia công mẫu (mối hàn 1G, 1F trên thép CT3 dày 5 mm), bảng tra tốc độ cắt của mũi khoan thép gió, bảng thông số kỹ thuật điện của các dòng máy hàn công nghiệp (ARCTRONIC, TRIARC, ARC, TM, TURBO) và bảng phân loại chi tiết các dạng nứt, rỗ khí, cháy chân mối hàn.

Kết luận

Giáo trình Thực tập cơ khí cơ bản (MĐ29) do Trường Cao đẳng Nghề Hà Nam ban hành là tài liệu đào tạo nghề mang tính chuẩn mực kỹ thuật, hệ thống hóa đầy đủ nguyên lý vận hành thiết bị khoan, máy hàn điện và quy trình thực hiện các liên kết hàn hồ quang tay căn bản (1G và 1F). Lộ trình đào tạo được thiết kế khoa học: dẫn dắt từ việc tiếp thu lý thuyết thiết bị, tính toán chế độ công nghệ định lượng, đến thực hành thao tác gia công cơ khí và đánh giá nghiệm thu sản phẩm theo tiêu chuẩn kỹ thuật. Để mở rộng kiến thức chuyên sâu, người học có thể tham khảo thêm các tài liệu công nghệ hàn nâng cao, tiêu chuẩn kỹ thuật thiết bị hàn điện IEC 60974 và các sổ tay gia công cơ khí chuyên ngành.
