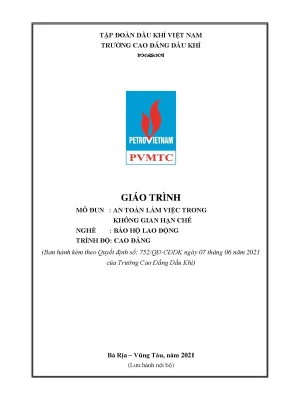

Giáo Trình Mô Đun: An Toàn Làm Việc Trong Không Gian Hạn Chế (Nghề Bảo Hộ Lao Động - Trình Độ Cao Đẳng)

Tổng quan về giáo trình

Giáo trình mô đun An toàn làm việc trong không gian hạn chế (Mã mô đun: SAEN52119) là tài liệu giảng dạy chính thức được ban hành theo Quyết định số 752/QĐ-CĐDK ngày 07 tháng 06 năm 2021 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Công trình do tập thể giảng viên Trung tâm Đào tạo An toàn Môi trường biên soạn, với sự chủ biên của ThS. Trần Thị Liễn cùng hai tác giả Phạm Lê Ngọc Tú và Nguyễn Đình Chung.

Trong khung chương trình đào tạo nghề Bảo hộ lao động trình độ Cao đẳng (tổng khối lượng 72 tín chỉ/1680 giờ), mô đun SAEN52119 là môn học chuyên môn bắt buộc thuộc nhóm 51 tín chỉ chuyên ngành. Mô đun có thời lượng 45 giờ học tập (tương đương 2 tín chỉ), trong đó bố trí 14 giờ lý thuyết, 29 giờ thực hành/thảo luận/bài tập tình huống và 02 giờ kiểm tra đánh giá.

Mục tiêu đào tạo của giáo trình được xác định cụ thể theo ba chuẩn đầu ra:

  • Về kiến thức (A1): Trình bày hệ thống khái niệm không gian hạn chế; phân tích các mối nguy vật lý, hóa học, sinh học; giải thích thẩm quyền và trách nhiệm của 5 nhóm nhân sự (người sử dụng lao động, người cấp phép, người giám sát/chỉ huy, người canh gác, người vào làm việc); làm rõ quy trình chuẩn bị và các bước ra vào không gian hạn chế.
  • Về kỹ năng (B1): Thực hiện thành thạo quy trình cô lập năng lượng, đo kiểm khí đa tầng, vận hành hệ thống thông gió, kiểm soát giấy phép làm việc, sử dụng phương tiện bảo vệ cá nhân (PPE/RPE) và xử lý tình huống ứng cứu cứu nạn - sơ cấp cứu nạn nhân.
  • Về năng lực tự chủ và trách nhiệm (C1): Tuân thủ tuyệt đối quy định an toàn vệ sinh lao động (ATVSLĐ), quy chuẩn kỹ thuật quốc gia và duy trì kỷ luật an toàn phòng chống cháy nổ tại hiện trường sản xuất.

Cấu trúc giáo trình được thiết kế theo phương pháp tiếp cận mô đun hóa tích hợp (competency-based training), kết hợp chặt chẽ giữa cơ sở lý luận an toàn công nghiệp với quy trình vận hành kỹ thuật thực tế tại các công trình dầu khí, hàng hải và nhà máy sản xuất.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ thành 4 bài học chuyên đề theo tiến trình logic từ nhận diện mối nguy, thiết lập hệ thống kiểm soát hành chính đến thao tác kỹ thuật hiện trường và xử lý sự cố khẩn cấp:

  • Bài 1: Không gian hạn chế (7 giờ: 6 LT, 1 TH): Cung cấp định nghĩa kỹ thuật về không gian hạn chế (KGHC); nhận diện các vị trí KGHC điển hình trong 6 phân ngành sản xuất (dầu khí, nước sạch, bia rượu, gang thép, phân phối khí, hàng hải); phân tích cơ chế nguy hiểm của tình trạng thiếu oxy ($<19,5%$), giàu oxy ($>23%$), khí độc ($\text{CO}, \text{H}_2\text{S}, \text{CO}_2$), khí dễ cháy (dựa trên giới hạn nổ dưới LEL và giới hạn nổ trên UEL), nguy cơ quá áp/chân không và các mối nguy cơ học, sinh học, điện, nhiệt độ.
  • Bài 2: Giấy phép vào không gian hạn chế (8 giờ: 6 LT, 2 TH): Phân định trách nhiệm pháp lý và kỹ thuật của 5 vị trí nhân sự theo Thông tư 29/2018/TT-BLĐTBXH; chuẩn hóa nội dung biểu mẫu giấy phép làm việc; chi tiết hóa quy trình 7 bước chuẩn bị trước khi vào KGHC (bắt đầu cấp phép, xả rửa hóa chất bằng hơi nước/nước/khí trơ/không khí, cô lập năng lượng bằng khóa thẻ LOTO/bích mù/ngắt ống/chốt cơ khí, thiết lập thông gió tự nhiên/cưỡng bức, đo kiểm khí, kiểm soát tồn dư hóa chất và hoàn thiện cấp phép).
  • Bài 3: Đo khí và yêu cầu về trang bị bảo vệ cá nhân (15 giờ: 1 LT, 14 TH): Chuẩn hóa quy trình đo kiểm không khí (trình tự kiểm tra nồng độ oxy $\rightarrow$ khí cháy $\rightarrow$ khí độc); nguyên lý vận hành của cảm biến điện hóa đo oxy, ống đo khí độc Draeger; kỹ thuật đo khí phân tầng (đáy, giữa, đỉnh); quy chuẩn hiệu chuẩn máy đo theo Luật Đo lường; hướng dẫn lựa chọn và sử dụng phương tiện bảo vệ hô hấp (RPE - mặt nạ lọc, bộ thở khí nén độc lập SCBA) cùng phương tiện bảo vệ cá nhân chuyên dụng (PPE).
  • Bài 4: Ứng cứu khẩn cấp (15 giờ: 1 LT, 14 TH): Kỹ thuật tổ chức đội cứu hộ chuyên trách; thiết lập vị trí và nhiệm vụ của người canh gác (duy trì liên lạc, kích hoạt báo động, ngăn chặn người không có nhiệm vụ, gọi cứu nạn, tuyệt đối không tự ý vào cứu người khi chưa đủ điều kiện an toàn); phương án thiết kế bồn bể thuận tiện cho cứu nạn; kỹ thuật sử dụng hệ thống dây đai an toàn, dây cứu hộ, cụm tời kéo kết hợp giá ba chân cứu hộ (tripod).

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng khối kiến thức chuyên ngành dựa trên nền tảng pháp lý và khoa học an toàn lao động hiện hành:

  1. Hệ thống pháp chuẩn và quy chuẩn kỹ thuật:

    • Luật An toàn, vệ sinh lao động năm 2015 (định nghĩa yếu tố nguy hiểm, yếu tố có hại).
    • QCVN 34:2018/BLĐTBXH (Quy chuẩn kỹ thuật quốc gia về an toàn lao động khi làm việc trong không gian hạn chế).
    • Thông tư số 29/2018/TT-BLĐTBXH (Quy chuẩn quản lý việc ra vào không gian hạn chế).
    • Thông tư số 10/2019/TT-BYT (Quy định giới hạn tiếp xúc cho phép đối với các yếu tố hóa học tại nơi làm việc).
    • Bộ luật Lao động năm 2019 và Thông tư số 09/2020/TT-BLĐTBXH (Quy định về độ tuổi và điều kiện sử dụng lao động).

  2. Các nguyên lý và thông số an toàn công nghiệp:

    • Thông số khí thở: Mức oxy tiêu chuẩn ($20,9%$), ngưỡng tối thiểu cho phép vào làm việc ($19,5%$), các mức suy giảm sinh lý ($15-19%$ suy giảm gắng sức; $12-14%$ tăng nhịp tim, giảm nhận thức; $10-12%$ môi tím tái; $8-10%$ ngất xỉu, bất tỉnh; $6-8%$ xác suất tử vong $50%$ sau 6 phút; $4-6%$ hôn mê sau 40 giây và tử vong).

    • Giới hạn phơi nhiễm độc chất: Giới hạn tiếp xúc ca làm việc (TWA - 8 giờ/ca, 40 giờ/tuần) và Giới hạn tiếp xúc ngắn (STEL - 15 phút, tối đa 4 lần/ca với khoảng cách giữa các lần $>60$ phút). Dữ liệu độc tính khí $\text{CO}$ (từ ngưỡng tiếp xúc 50 ppm đến mức gây tử vong 2000–5000 ppm) và khí $\text{H}_2\text{S}$ (từ nhận biết mùi trứng thối 1 ppm đến mức gây ngừng thở tức thì 1000–2000 ppm).

    • Giới hạn nổ của hỗn hợp khí: Giới hạn nổ dưới (LEL) và giới hạn nổ trên (UEL) theo Bảng 1.1 của giáo trình (ví dụ: Ethyl Acetate: 2,2%–11,0%; Methyl Ethyl Ketone: 1,9%–10,0%; Methyl Vinyl Ether: 2,6%–39,0%; Propylene Oxide: 2,8%–37,0%).

Kỹ năng phát triển

Thông qua 29 giờ thực hành, mô đun rèn luyện cho người học 3 nhóm kỹ năng nghề nghiệp cốt lõi:

  • Kỹ năng kỹ thuật: Vận hành thiết bị đo khí cố định và di động; đo kiểm khí phân tầng từ bên ngoài qua lỗ nhỏ; thao tác cô lập cơ khí (lắp bích mù, tháo rời đường ống), cô lập nguồn điện và các bộ phận chuyển động; lắp đặt quạt thông gió công nghiệp phù hợp với tỷ trọng khí; mang mặc đúng quy cách thiết bị bảo vệ hô hấp (mặt nạ lọc bụi/hơi, thiết bị dưỡng khí độc lập SCBA).
  • Kỹ năng phân tích: Thực hiện quy trình đánh giá rủi ro (ĐGRR) trước khi cấp phép; tra cứu bảng chỉ dẫn an toàn hóa chất (MSDS) để tính toán hướng thoát khí và điểm cấp khí sạch; phân tích số liệu đo khí nhằm phát hiện xu hướng vượt ngưỡng an toàn.
  • Kỹ năng thực hành quy trình và ứng phó khẩn cấp: Kiểm tra tính hợp lệ và giám sát việc thực thi giấy phép vào KGHC; thực hiện nhiệm vụ của người canh gác (ghi nhận thời gian ra/vào, kiểm soát nhân sự); vận hành hệ thống giá ba chân, tời kéo cứu sinh để đưa người bị nạn ra ngoài không gian hạn chế; phối hợp sơ cứu nạn nhân bất tỉnh hoặc ngạt khí.

Phương pháp giảng dạy và học tập

Phương pháp sư phạm

Giáo trình định hướng áp dụng các phương pháp giảng dạy tích cực trong môi trường giáo dục nghề nghiệp:

  • Phương pháp diễn giảng và nêu vấn đề: Giảng viên thuyết trình ngắn các nguyên lý cốt lõi, đưa ra các tình huống rủi ro thực tế tại hiện trường sản xuất để người học thảo luận và tìm giải pháp xử lý.
  • Phương pháp làm việc nhóm (Team-based learning): Phân chia nhóm học tập từ 8–10 sinh viên. Trưởng nhóm phân công thành viên nghiên cứu từng phần của chủ đề được giao trước buổi học, tiến hành thảo luận, ghi chép và trình bày báo cáo chuyên đề trước lớp.

Bài tập, tình huống và thực hành hiện trường

Học phần dành $64,4%$ tổng quỹ thời gian (29/45 giờ) cho huấn luyện thực hành tại xưởng chuyên môn hóa, bãi dụng cụ chữa cháy và nhà khói thực tập cứu nạn cứu hộ. Học viên được trang bị và thao tác trực tiếp với các thiết bị công nghiệp:

  • Máy đo khí đa chỉ tiêu, ống phát hiện khí độc Draeger.
  • Quạt thông gió công nghiệp công suất lớn, máy tạo khói, nước tạo khói.
  • Hệ thống chữa cháy: Bình bọt, bình bột, bình $\text{CO}_2$, bình nước, chăn phủ lửa, nhiên liệu phục vụ tạo đám cháy thực nghiệm (dầu DO, xăng A92, khí hóa lỏng).
  • Thiết bị cứu nạn: Giá ba chân (tripod), cụm tời kéo cứu hộ, dây thừng cứu hộ, dây đai an toàn toàn thân, dây cứu sinh, cáng cứu thương, mô hình nạn nhân, mô hình búp bê bán thân thực tập hô hấp nhân tạo, bộ bình khí thở cá nhân (SCBA), đèn pin chống cháy nổ và bộ đàm liên lạc nội bộ.

Phương pháp kiểm tra và đánh giá

Quy trình đánh giá kết quả học tập tuân thủ theo Quy chế đào tạo Cao đẳng hệ chính quy (ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội):

Thành phần đánh giá Phương pháp & Hình thức Chuẩn đầu ra đánh giá Trọng số Thời điểm kiểm tra
Kiểm tra thường xuyên (Hệ số 1) Viết / Tự luận / Thuyết trình / Trắc nghiệm / Báo cáo A1, A2, A3, A4, A5, B1, B2, C1, C2 40% Cột 1: Sau 17 giờ
Cột 2: Sau 36 giờ
Kiểm tra định kỳ (Hệ số 2) Viết / Tự luận / Báo cáo thực hành A1, A2, A3, A4, A5, B1, B2, C1, C2 Tích hợp trong điểm quá trình Sau 36 giờ
Thi kết thúc mô đun Tự luận kết hợp trắc nghiệm & Thao tác thực hành Toàn diện kiến thức, kỹ năng và năng lực tự chủ 60% Sau 45 giờ học

Điểm môn học chấm theo thang điểm 10 (làm tròn đến một chữ số thập phân), sau đó quy đổi sang điểm chữ và điểm số theo thang điểm 4 theo quy định đào tạo theo hệ thống tín chỉ.

Hướng dẫn tự học và kỷ luật chuyên cần

  • Chuẩn bị bài: Người học phải nghiên cứu kỹ giáo trình, tài liệu tham khảo và phiếu học tập được cấp trước khi đến lớp.
  • Quy định chuyên cần: Sinh viên phải tham dự tối thiểu $70%$ tổng số thời lượng các buổi giảng lý thuyết. Trường hợp vắng mặt quá $30%$ số tiết lý thuyết, sinh viên không đủ điều kiện dự thi kết thúc mô đun và bắt buộc phải đăng ký học lại.

Điểm nổi bật và cập nhật

  1. Chuẩn hóa theo hệ thống văn bản quy phạm pháp luật mới: Giáo trình cập nhật các quy chuẩn kỹ thuật an toàn lao động bắt buộc bao gồm: Bộ luật Lao động 2019, QCVN 34:2018/BLĐTBXH, Thông tư 29/2018/TT-BLĐTBXH về kiểm soát không gian hạn chế và Thông tư 10/2019/TT-BYT về giới hạn nồng độ hóa chất môi trường lao động.

  2. Khảo sát toàn diện môi trường làm việc liên ngành: Giáo trình hệ thống hóa các dạng không gian hạn chế xuất hiện trong 6 ngành công nghiệp trọng yếu:

    • Ngành dầu khí: Bình tách dầu nước API, tháp chưng cất, bồn chứa hydrocarbon, mái nổi bể chứa.
    • Ngành phân phối khí: Trạm nén khí CNG, bồn chứa LPG, hệ thống đường ống công nghệ ngầm.
    • Ngành hàng hải: Khoang hàng, hầm tàu, khoang dằn đáy đôi.
    • Ngành gang thép: Lò nung, ống khói, mương dẫn xỉ nhiệt độ cao.
    • Ngành sản xuất bia rượu và nước giải khát: Bồn lên men, silo chứa nguyên liệu, hố xử lý nước thải sinh học.
    • Ngành cấp thoát nước: Hố ga, đường cống ngầm, bể chứa nước sạch và hố thu gom nước thải.

  3. Tích hợp các quy trình kỹ thuật công nghiệp chuẩn mực: Tài liệu hướng dẫn chi tiết quy trình khóa và gắn thẻ cảnh báo (Lock-Out & Tag-Out - LOTO), quy cách sử dụng mặt bích mù (blind flange) để cách ly đường ống công nghệ mang lưu chất nguy hại, kỹ thuật ngắt kết nối cơ khí và các giải pháp thông gió cưỡng bức chống tạo vùng quẩn khí.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên trình độ Cao đẳng nghề Bảo hộ lao động tại Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp đào tạo ngành kỹ thuật an toàn.
  • Điều kiện tiên quyết (Prerequisites): Trước khi học mô đun SAEN52119, sinh viên cần hoàn thành các môn học chung (Giáo dục chính trị COMP64002, Pháp luật COMP62004, Tin học COMP63006, Tiếng Anh FORL66001) và các mô đun cơ sở ngành liên quan mật thiết gồm:
    • Tín hiệu, biển báo an toàn (SAEN52005)
    • Sơ cấp cứu (SAEN52106)
    • Vệ sinh công nghiệp (SAEN52107)
    • Phương tiện bảo vệ cá nhân (SAEN52108)
    • Kỹ thuật an toàn điện (SAEN52109)
    • An toàn phòng chống cháy nổ (SAEN52110)
  • Giảng viên và cán bộ đào tạo: Giảng viên khoa An toàn Môi trường sử dụng làm giáo trình giảng dạy chính thức, làm căn cứ xây dựng giáo án lý thuyết, phiếu hướng dẫn thực hành và ngân hàng đề kiểm tra đánh giá chuẩn đầu ra.
  • Kỹ sư và cán bộ an toàn (HSE): Tài liệu tham khảo nghiệp vụ cho cán bộ an toàn vệ sinh lao động, người cấp giấy phép làm việc, chỉ huy công trường và nhân viên cứu hộ tại các doanh nghiệp hoạt động trong lĩnh vực dầu khí, xây dựng, hàng hải và cơ khí công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn phục vụ chính thức cho sinh viên trình độ Cao đẳng nghề Bảo hộ lao động. Ngoài ra, tài liệu phù hợp làm cẩm nang hướng dẫn nghiệp vụ cho cán bộ an toàn chuyên trách (HSE), người trực tiếp chỉ huy/giám sát, người làm việc trong không gian hạn chế và đội ngũ ứng cứu sự cố tại các nhà máy, xí nghiệp công nghiệp.

2. Cần kiến thức nền nào trước khi học mô đun này?

Học viên cần hoàn thành các học phần nền tảng về sơ cấp cứu ban đầu, phương tiện bảo vệ cá nhân, vệ sinh công nghiệp, kỹ thuật an toàn điện và an toàn phòng chống cháy nổ để nắm vững nguyên lý vận hành thiết bị bảo hộ, nhận biết yếu tố nguy hại và kỹ năng xử lý tai nạn lao động.

3. Điểm khác biệt về nội dung chuyên môn của giáo trình này là gì?

Tài liệu tích hợp đầy đủ hệ thống pháp chuẩn của Việt Nam (QCVN 34:2018/BLĐTBXH, Thông tư 29/2018/TT-BLĐTBXH) kết hợp kinh nghiệm an toàn công trình biển từ tài liệu chuyên khảo của Tập đoàn Dầu khí Quốc gia Việt Nam và Tập đoàn Dầu khí Vương quốc Anh. Nội dung cân đối thời lượng với $64,4%$ thời gian dành cho thực hành kỹ thuật đo khí, cô lập bích mù, thông gió và cứu nạn trong nhà khói thực nghiệm.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần nghiên cứu nội dung lý thuyết từng bài học trước khi lên lớp, phân tích các bảng chỉ số độc học (TWA, STEL của khí $\text{CO}, \text{H}_2\text{S}$) và giới hạn nổ LEL/UEL của các dung môi; chủ động tham gia thảo luận nhóm (8–10 người) để giải quyết các bài tập tình huống lập giấy phép và đánh giá rủi ro; nghiêm túc tuân thủ quy trình an toàn trong các giờ thao tác máy đo khí và thiết bị cứu nạn tại xưởng thực hành.

5. Có những tài liệu bổ trợ và điều kiện cơ sở vật chất nào đi kèm giáo trình?

Học viên được cung cấp ngân hàng câu hỏi trắc nghiệm, phiếu bài tập đánh giá tiêu chí thực hiện công việc, biểu mẫu giấy phép làm việc chuẩn và phiếu ghi kết quả đo khí. Về điều kiện thực hành, giáo trình yêu cầu cơ sở đào tạo chuẩn bị bãi dụng cụ chữa cháy, nhà khói cứu hộ cứu nạn, thiết bị tạo khói, máy đo khí đa chỉ tiêu, bộ bình thở SCBA, hệ thống tời kéo tripod và mô hình nạn nhân búp bê bán thân.

Kết luận

Giáo trình mô đun An toàn làm việc trong không gian hạn chế (Mã mô đun: SAEN52119) do Trường Cao đẳng Dầu khí biên soạn là tài liệu học thuật chuyên ngành mang tính quy chuẩn cao. Giáo trình đã hệ thống hóa đầy đủ cơ sở pháp lý, kiến thức nhận diện mối nguy hóa chất - khí quyển, nguyên tắc quản trị giấy phép an toàn và kỹ năng cứu hộ chuyên dụng trong môi trường công nghiệp hạn chế không gian.

Lộ trình học tập đề xuất: Người học nên tiếp cận tuần tự theo khung thời lượng 45 giờ: khởi đầu từ việc nắm vững định nghĩa, vị trí và các thông số giới hạn nổ/ngưỡng độc tính tại Bài 1; nghiên cứu quy trình kiểm soát nhân sự và 7 bước cô lập kỹ thuật tại Bài 2; thực hành chuyên sâu kỹ thuật đo khí và sử dụng trang bị bảo hộ tại Bài 3 (14 giờ thực hành); hoàn thiện năng lực chuyên môn thông qua diễn tập cứu hộ bằng giàn tời tripod và sơ cứu nạn nhân tại Bài 4 (14 giờ thực hành).

Tài liệu tham khảo chính được trích dẫn trong giáo trình:

  1. Tập đoàn Dầu khí Việt Nam, Hướng dẫn an toàn làm việc trong không gian hạn chế tại các công trình dầu khí của Việt Nam.
  2. Khoa An toàn Môi trường - Trường Cao đẳng Nghề Dầu khí, Tài liệu khóa học không gian hạn chế (Lưu hành nội bộ).
  3. Tập đoàn Dầu khí Vương quốc Anh, Hướng dẫn vào làm việc trong không gian hạn chế (Guidelines for Entry into Confined Spaces).
