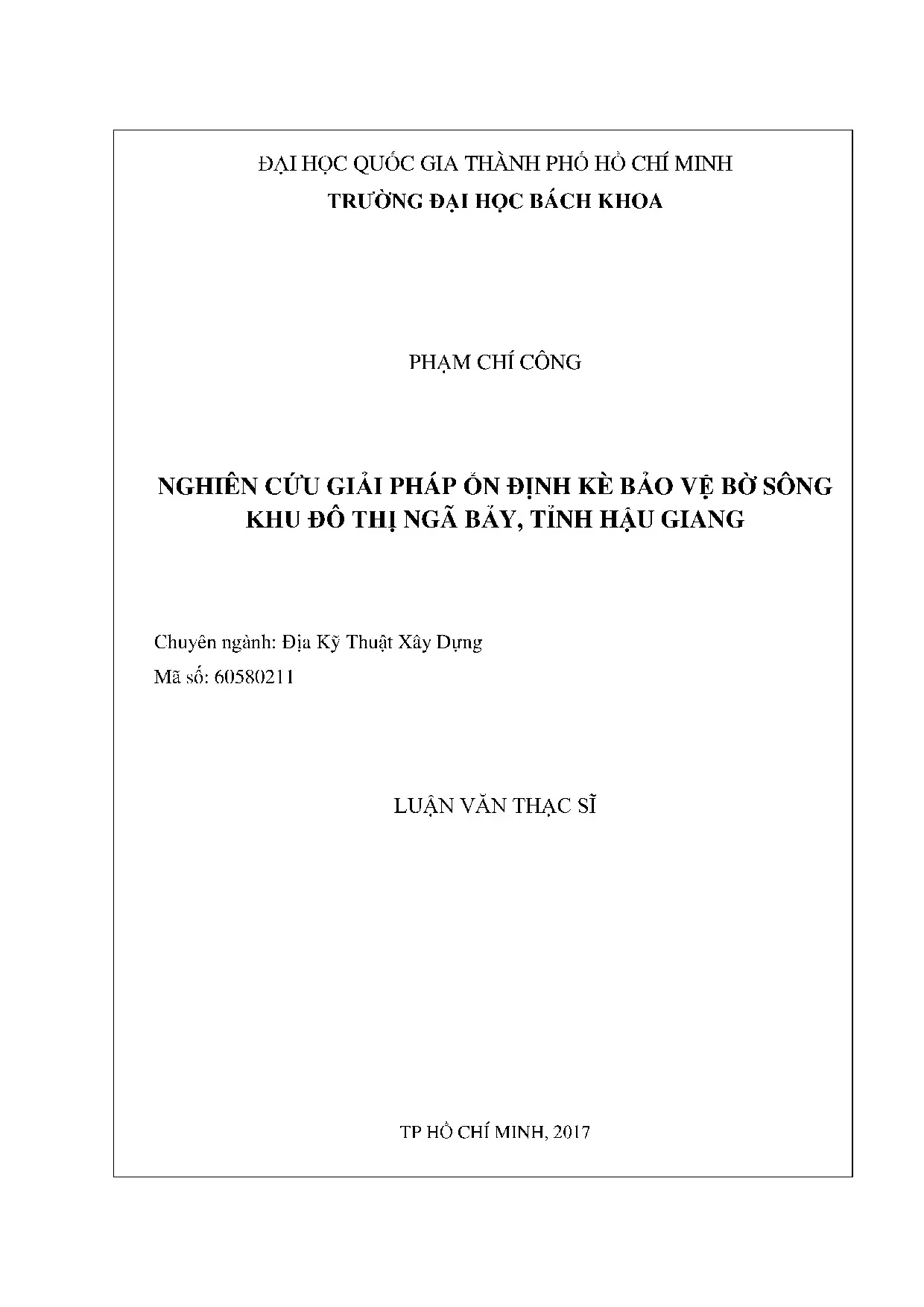

Nghiên cứu giải pháp ổn định kè bảo vệ bờ sông tại khu đô thị Ngã Bảy, tỉnh Hậu Giang

Luận văn thạc sĩ kỹ thuật nghiên cứu địa kỹ thuật xây dựng nghiên cứu giải pháp ổn định kè bảo vệ bờ sông khu đô thị ngã bảy tỉnh hậu, khảo sát thực trạng, phân tích nguyên nhân,

• Tác giả: Phạm Chí Công
• Người hướng dẫn: PGS. Nguyễn Minh Tâm
• Trường học: Đại học Bách Khoa - ĐHQG HCM
• Chuyên ngành: Địa Kỹ Thuật Xây Dựng
• Đề tài: Giải Pháp Ổn Định Kè Bảo Vệ Bờ Sông Khu Đô Thị Ngã Bảy, Hậu Giang
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: Hồ Chí Minh

Mục lục chi tiết

• LỜI CÁM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CÔNG TRÌNH BẢO VỆ BỜ SÔNG TRÊN ĐỊA BÀN TỈNH HẬU GIANG
• 1.1. Một số hình thức kết cấu công trình bảo vệ bờ sông trên địa bàn tỉnh Hậu Giang
• 1.2. Một số hình thức kết cấu công trình bảo vệ bờ sông tại thành phố Vị Thanh, tỉnh Hậu Giang
• 1.3. Một số hình thức kết cấu công trình bảo vệ bờ sông tại thị xã Ngã Bảy, tỉnh Hậu Giang
• 1.4. Một số hình thức kết cấu công trình bảo vệ bờ sông tại thị xã Long Mỹ
• 1.5. Ưu nhược điểm một số giải pháp kết cấu công trình bảo vệ bờ sông
• 1.6. Một số dạng mất ổn định kết cấu công trình bảo vệ bờ sông trên địa bàn tỉnh Hậu Giang
• 1.7. Nguyên nhân gây mất ổn định công trình bảo vệ bờ sông trong quá trình thi công và vận hành
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT PHÂN TÍCH ỔN ĐỊNH VÀ BIẾN DẠNG CÔNG TRÌNH BẢO VỆ BỜ SÔNG
• 2.1. Cơ sở lý thuyết ứng dụng tường chắn bê tông cốt thép trên nền cọc bảo vệ bờ sông
• 2.2. Phương pháp giải tích
• 2.3. Phương pháp tính toán đối với tường chắn
• 2.3.1. Phương pháp Rankine
• 2.3.2. Phương pháp Coulomb
• 2.4. Sơ lược về móng cọc
• 2.4.1. Tính toán cọc chịu theo tiêu chuẩn Việt Nam TCXD 205-1998
• 2.5. Kiểm tra ổn định kè
• 2.5.1. Tính toán ổn định nền công trình theo phương pháp cân bằng giới hạn
• 2.5.2. Cơ sở lý thuyết tính toán ứng suất và biến dạng bằng phương pháp phần tử hữu hạn – Phần mềm Plaxis
• 2.5.2.1. Định luật Hooke
• 2.5.2.2. Mô hình Mohr – Coulomb
• 2.5.2.3. Mô hình ứng xử không thoát nước của đất bằng phần mềm Plaxis
• 2.5.2.4. Phương pháp A: Phân tích theo ứng suất hiệu quả
• 2.5.2.5. Phương pháp B: Phân tích theo ứng suất hiệu quả
• 2.5.2.6. Phương pháp C: Phân tích theo ứng suất tổng
• 2.6. Xác định các thông số tính toán
• 2.6.1. Thông số sức chống cắt không thoát nước
• 2.6.2. Chỉ số nén và chỉ số nở của đất
• 2.6.3. Module Young của đất
• 2.6.4. Góc ma sát trong của đất
• 2.6.5. Phân tích hệ số an toàn bằng phương pháp phần tử hữu hạn
• 3. CHƯƠNG 3: ÁP DỤNG TÍNH TOÁN VÀ ĐÁNH GIÁ ỔN ĐỊNH HỆ KÈ TƯỜNG BÊ TÔNG CỐT THÉP TRÊN NỀN CỌC BẢO VỆ BỜ SÔNG KHU ĐÔ THỊ NGÃ BẢY, TỈNH HẬU GIANG
• 3.1. Điều kiện địa chất công trình
• 3.2. Phạm vi nghiên cứu và mục tiêu xây dựng công trình
• 3.3. Đặc điểm địa hình
• 3.4. Khu vực dưới nước
• 3.5. Khu vực trên đất
• 3.6. Địa chất công trình
• 3.7. Tính toán và đánh giá độ ổn định kè bằng phương pháp giải tích
• 3.8. Cấu tạo công trình kè bảo vệ bờ sông Khu đô thị xã Ngã Bảy, tỉnh Hậu Giang
• 3.8.1. Tính toán ổn định tường chắn cho hai trường hợp (mực nước ngầm tại cao độ +0,5m, mực nước sông -0,5m)
• 3.8.2. Trường hợp 1: Trong giai đoạn xây dựng (áp lực đất, tải trọng xe thi công, áp lực nước sông)
• 3.8.3. Trường hợp 2: Trong giai đoạn khai thác (áp lực đất, áp lực nước ngầm, tải trọng nhà, áp lực nước sông)
• 3.9. Kiểm tra cường độ đất nền dưới bản đáy tường
• 3.10. Tính thép cho bản tường
• 3.11. Tính toán cọc
• 3.11.1. Tính chuyển vị công trình
• 3.11.2. Tính áp lực tại mỗi điểm trong đất được tính toán dựa trên công thức
• 3.11.3. Tính momen dọc trục MZ của cọc
• 3.11.4. Tính lực cắt dọc trục QZ của cọc
• 3.11.5. Sức chịu tải của cọc theo chỉ tiêu cơ lý của đất nền
• 3.12. Tính toán ổn định tổng thể công trình bờ kè trong điều kiện làm việc đồng thời của tường kè và cọc bằng phần mềm SLOPE/W
• 3.12.1. Cơ sở số liệu tính toán bằng phần mềm SLOPE/W
• 3.12.2. Kết quả tính toán
• 3.13. Phân tích ổn định biến dạng của cọc và tường kè làm việc đồng thời bằng phương pháp phần tử hữu hạn
• 3.13.1. Sơ đồ cấu tạo của kè
• 3.13.2. Dữ liệu đầu vào và tính toán theo cấu tạo
• 4. CHƯƠNG 4: ĐÁNH GIÁ ỔN ĐỊNH CỦA TƯỜNG CỌC BẢN BÊ TÔNG CỐT THÉP DỰ ỨNG LỰC CÓ NEO BẰNG PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN (PLAXIS 2D)
• 4.1. Các đặc trưng cơ lý của cọc bản bê tông cốt thép dự ứng lực
• 4.2. Các dạng mặt cắt sản phẩm
• 4.3. Kích thước cọc bản
• 4.4. Các ứng dụng của tường cọc bản
• 4.5. Đặc tính kỹ thuật
• 4.5.1. Các dạng cấu tạo của hệ tường cọc bản bê tông dự ứng lực có neo
• 4.5.2. Phân loại neo
• 4.5.3. Các dạng mặt ổn định của tường cọc bản bê tông dự ứng lực có neo
• 4.5.4. Các sơ đồ biến dạng có thể của cọc tự do, cọc không neo và cọc có neo
• 4.6. Tính toán bờ kè hệ tường cọc bản bằng phần mềm PLAXIS
• 4.6.1. Các thông số đầu vào
• 4.6.2. Tính toán ổn định tổng thể công trình bờ kè hệ tường cọc bản bằng phần mềm SLOPE/W
• 4.6.3. Các số liệu nhập vào chương trình SLOPE/W
• 4.6.4. Sơ đồ tính toán
• 4.6.5. Kết quả tính toán
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về giải pháp ổn định kè bảo vệ bờ sông Ngã Bảy

Khu đô thị Ngã Bảy, tỉnh Hậu Giang, đang đối mặt với nhiều thách thức trong việc bảo vệ bờ sông. Việc xây dựng các công trình kè bảo vệ bờ sông là rất cần thiết để ngăn chặn tình trạng xói lở và bảo vệ tài sản của người dân. Luận văn này sẽ trình bày tổng quan về các giải pháp ổn định kè bảo vệ bờ sông, từ đó đưa ra những phương pháp hiệu quả nhất.

1.1. Đặc điểm địa chất khu vực Ngã Bảy

Địa chất tại khu vực Ngã Bảy chủ yếu là đất mềm yếu, có khả năng chịu lực kém. Điều này tạo ra nhiều khó khăn trong việc thiết kế và thi công các công trình kè bảo vệ bờ sông. Việc hiểu rõ đặc điểm địa chất là rất quan trọng để đưa ra các giải pháp phù hợp.

1.2. Tình hình xói lở bờ sông tại Hậu Giang

Tình trạng xói lở bờ sông tại Hậu Giang đã gây ra nhiều thiệt hại lớn về tài sản và tính mạng của người dân. Các nguyên nhân chính bao gồm sự thay đổi khí hậu và tác động của con người. Việc nghiên cứu và áp dụng các giải pháp bảo vệ bờ sông là rất cấp thiết.

II. Vấn đề và thách thức trong bảo vệ bờ sông Ngã Bảy

Bảo vệ bờ sông Ngã Bảy đang gặp nhiều thách thức lớn. Các yếu tố như biến đổi khí hậu, mực nước biển dâng và sự phát triển đô thị đã làm gia tăng áp lực lên các công trình kè. Việc nhận diện và phân tích các vấn đề này là cần thiết để tìm ra giải pháp hiệu quả.

2.1. Tác động của biến đổi khí hậu

Biến đổi khí hậu đã làm gia tăng tần suất và cường độ của các hiện tượng thời tiết cực đoan, dẫn đến tình trạng xói lở bờ sông nghiêm trọng hơn. Các nghiên cứu cho thấy rằng việc thích ứng với biến đổi khí hậu là một yếu tố quan trọng trong thiết kế kè bảo vệ bờ sông.

2.2. Quản lý bờ sông và phát triển đô thị

Sự phát triển đô thị không kiểm soát có thể làm gia tăng áp lực lên bờ sông. Việc quản lý bờ sông một cách hiệu quả là cần thiết để bảo vệ tài sản và tính mạng của người dân. Cần có các chính sách và quy định rõ ràng để đảm bảo sự phát triển bền vững.

III. Phương pháp thiết kế kè bảo vệ bờ sông hiệu quả

Để đảm bảo sự ổn định của kè bảo vệ bờ sông, cần áp dụng các phương pháp thiết kế hiện đại và phù hợp với điều kiện địa chất. Các phương pháp này bao gồm việc sử dụng các vật liệu bền vững và công nghệ tiên tiến trong thi công.

3.1. Thiết kế kè bằng bê tông cốt thép

Kè bảo vệ bờ sông bằng bê tông cốt thép là một trong những giải pháp phổ biến nhất hiện nay. Phương pháp này đảm bảo độ bền và khả năng chịu lực tốt, đồng thời có thể thích ứng với các điều kiện địa chất khác nhau.

3.2. Sử dụng công nghệ neo trong thiết kế kè

Công nghệ neo giúp tăng cường độ ổn định cho các công trình kè bảo vệ bờ sông. Việc áp dụng công nghệ này không chỉ giúp giảm thiểu rủi ro xói lở mà còn tiết kiệm chi phí thi công.

IV. Ứng dụng thực tiễn và kết quả nghiên cứu

Nghiên cứu đã chỉ ra rằng việc áp dụng các giải pháp ổn định kè bảo vệ bờ sông tại khu đô thị Ngã Bảy đã mang lại nhiều kết quả tích cực. Các công trình kè được thiết kế và thi công đúng cách đã giúp giảm thiểu tình trạng xói lở và bảo vệ tài sản của người dân.

4.1. Kết quả từ các công trình đã thi công

Các công trình kè bảo vệ bờ sông đã được thi công tại Ngã Bảy cho thấy hiệu quả rõ rệt trong việc ngăn chặn xói lở. Nhiều khu vực đã được bảo vệ an toàn, giúp người dân yên tâm sinh sống và phát triển kinh tế.

4.2. Đánh giá hiệu quả của các giải pháp

Đánh giá hiệu quả của các giải pháp bảo vệ bờ sông cho thấy rằng việc áp dụng công nghệ hiện đại và thiết kế hợp lý là rất quan trọng. Các giải pháp này không chỉ giúp bảo vệ bờ sông mà còn nâng cao chất lượng cuộc sống cho người dân.

V. Kết luận và hướng phát triển tương lai

Việc nghiên cứu và áp dụng các giải pháp ổn định kè bảo vệ bờ sông khu đô thị Ngã Bảy là rất cần thiết. Tương lai, cần tiếp tục nghiên cứu và phát triển các công nghệ mới để nâng cao hiệu quả bảo vệ bờ sông, đồng thời thích ứng với biến đổi khí hậu.

5.1. Đề xuất các giải pháp mới

Cần nghiên cứu và đề xuất các giải pháp mới nhằm nâng cao hiệu quả bảo vệ bờ sông. Việc áp dụng công nghệ tiên tiến và vật liệu bền vững sẽ là hướng đi quan trọng trong tương lai.

5.2. Tăng cường hợp tác giữa các bên liên quan

Hợp tác giữa các cơ quan nhà nước, tổ chức và cộng đồng là rất cần thiết để đảm bảo hiệu quả trong công tác bảo vệ bờ sông. Cần có các chương trình đào tạo và nâng cao nhận thức cho người dân về tầm quan trọng của việc bảo vệ bờ sông.

Nội dung chính

Tổng quan nghiên cứu

Tỉnh Hậu Giang, được tách ra từ tỉnh Cần Thơ vào năm 2003, nằm trong vùng Đồng bằng sông Cửu Long với hệ thống kênh rạch chằng chịt, tổng chiều dài khoảng 2.000 km, mật độ sông rạch trung bình 1,5 km/km² và vùng ven sông Hậu lên đến 2 km/km². Địa chất chủ yếu là nền đất mềm yếu, có khả năng chịu lực kém, dẫn đến tình trạng xói lở bờ sông nghiêm trọng, gây thiệt hại lớn về tài sản và đe dọa tính mạng người dân. Theo dự báo của Bộ Tài nguyên và Môi trường, mực nước biển tại Đồng bằng sông Cửu Long sẽ tăng khoảng 17 cm vào năm 2030 và 28-33 cm vào năm 2050, trong khi kịch bản biến đổi khí hậu cho thấy nhiệt độ trung bình có thể tăng 1,3-2,8 độ C và lượng mưa tăng 4-8%. Nước biển dâng cao 1 m có thể làm ngập 39% diện tích Đồng bằng sông Cửu Long, ảnh hưởng đến 35% dân số, riêng tỉnh Hậu Giang có thể ngập tới 79,4% diện tích tự nhiên.

Trước thực trạng này, việc nghiên cứu các giải pháp ổn định kè bảo vệ bờ sông tại khu đô thị Ngã Bảy, tỉnh Hậu Giang là cấp thiết nhằm ứng phó với biến đổi khí hậu, nước biển dâng và cải thiện điều kiện địa chất yếu. Mục tiêu nghiên cứu là lựa chọn giải pháp kết cấu kè phù hợp với điều kiện địa chất và kinh tế, đồng thời đánh giá tính ổn định và biến dạng của công trình bảo vệ bờ sông. Phạm vi nghiên cứu tập trung vào khu vực tỉnh Hậu Giang, đặc biệt là khu đô thị Ngã Bảy, trong giai đoạn từ năm 2016 đến 2017. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc hỗ trợ thiết kế, thi công các công trình kè bảo vệ bờ sông, góp phần giảm thiểu thiệt hại do xói lở và nâng cao chất lượng cuộc sống người dân.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn áp dụng các lý thuyết và mô hình cơ bản trong địa kỹ thuật xây dựng để phân tích ổn định và biến dạng công trình bảo vệ bờ sông, bao gồm:

• Lý thuyết áp lực đất Rankine và Coulomb: Dùng để tính toán áp lực đất chủ động và bị động tác dụng lên tường chắn đất. Hệ số áp lực đất chủ động ( K_a = \tan^2(45^\circ - \frac{\varphi}{2}) ) và bị động ( K_p = \tan^2(45^\circ + \frac{\varphi}{2}) ) được sử dụng để xác định lực ngang tác động lên kết cấu.

• Mô hình Mohr-Coulomb: Mô hình ứng xử không thoát nước của đất, dùng để xác định sức chống cắt và ứng suất trong đất nền, đặc biệt quan trọng trong phân tích ổn định nền đất mềm yếu.

• Mô hình nền đàn hồi Winkler: Mô phỏng phản lực đàn hồi của đất nền theo hệ số nền ngang ( C_y ), giúp tính toán chuyển vị và nội lực trong cọc bê tông cốt thép.

• Phương pháp phân tử hữu hạn (FEM) với phần mềm Plaxis 2D: Sử dụng để mô phỏng ứng suất, biến dạng và đánh giá hệ số an toàn của công trình kè bê tông cốt thép dự ứng lực có neo, cho phép phân tích chi tiết ảnh hưởng của các yếu tố địa chất và tải trọng.

Các khái niệm chính bao gồm: áp lực đất chủ động và bị động, sức chống cắt của đất, hệ số nền đàn hồi, chuyển vị ngang của cọc, và hệ số an toàn ổn định tổng thể.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ khảo sát thực địa tại khu đô thị Ngã Bảy, tỉnh Hậu Giang, bao gồm đặc điểm địa chất, địa hình, thủy văn và khí hậu. Các chỉ tiêu cơ lý của đất nền được xác định qua thí nghiệm phòng và hiện trường. Dữ liệu về tải trọng, áp lực nước và các điều kiện vận hành công trình cũng được thu thập đầy đủ.

Phương pháp phân tích bao gồm:

• Tính toán áp lực đất và áp lực nước theo lý thuyết Rankine và Coulomb để xác định tải trọng ngang tác động lên tường chắn.

• Tính toán nội lực, chuyển vị và momen uốn trong cọc bê tông cốt thép theo tiêu chuẩn Việt Nam TCXD 205-1998, sử dụng mô hình nền Winkler.

• Mô phỏng ổn định và biến dạng công trình bằng phần mềm Plaxis 2D và Geoslope, phân tích hệ số an toàn theo các phương pháp cân bằng giới hạn (Bishop, Fellenius) và phương pháp phân tử hữu hạn.

• So sánh kết quả tính toán giữa các phương pháp để đánh giá độ tin cậy và hiệu quả của giải pháp kết cấu.

Thời gian nghiên cứu kéo dài từ tháng 1/2016 đến tháng 12/2016, với các giai đoạn thu thập dữ liệu, phân tích lý thuyết, mô phỏng số và tổng hợp kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Đặc điểm địa chất và áp lực tác động: Địa chất khu vực Ngã Bảy chủ yếu là nền đất mềm yếu với hệ số nền ( K ) dao động từ 650 đến 2500 kN/m² tùy loại đất. Áp lực đất chủ động tính theo Rankine đạt giá trị trung bình khoảng 15-20 kN/m² tại độ sâu 3 m, trong khi áp lực nước ngầm dao động từ 5-8 kN/m², ảnh hưởng lớn đến ổn định công trình.

2. Tính ổn định hệ kè tường bê tông cốt thép trên nền cọc: Phân tích bằng phần mềm SLOPE/W cho thấy hệ số an toàn tổng thể của kè đạt khoảng 1,35-1,45 theo phương pháp Bishop và Fellenius, đảm bảo yêu cầu kỹ thuật. Chuyển vị ngang của tường chắn dưới tác động tải trọng và áp lực nước được kiểm soát trong giới hạn cho phép, với giá trị chuyển vị tối đa khoảng 12-15 mm.

3. Đánh giá tường cọc bản bê tông cốt thép dự ứng lực có neo: Mô phỏng bằng Plaxis 2D cho thấy hệ số an toàn tổng thể đạt trên 1,5, cao hơn so với tường không neo. Lực cắt dọc trục cọc và momen uốn được phân bố đều, giảm nguy cơ phá hoại cục bộ. Chuyển vị ngang của cọc có neo thấp hơn 20% so với cọc không neo, thể hiện hiệu quả của hệ neo trong việc tăng cường ổn định.

4. So sánh các giải pháp kết cấu: Giải pháp tường chắn bê tông cốt thép trên nền cọc và tường cọc bản dự ứng lực có neo được đánh giá là phù hợp nhất với điều kiện địa chất và yêu cầu mỹ quan tại khu đô thị Ngã Bảy. Các giải pháp kè mái nghiêng và kè đá hộc trên nền cừ tràm không đảm bảo ổn định lâu dài do chuyển vị ngang lớn và tuổi thọ công trình thấp.

Thảo luận kết quả

Nguyên nhân chính dẫn đến mất ổn định công trình bảo vệ bờ sông là do nền đất mềm yếu, áp lực nước ngầm biến động và tác động của sóng, dòng chảy gây tăng áp lực lỗ rỗng trong đất. Kết quả mô phỏng cho thấy việc sử dụng cọc bê tông cốt thép dự ứng lực có neo giúp giảm chuyển vị ngang và tăng hệ số an toàn tổng thể, phù hợp với điều kiện địa chất yếu và biến đổi khí hậu.

So sánh với các nghiên cứu trong khu vực Đồng bằng sông Cửu Long, kết quả này tương đồng với báo cáo của ngành xây dựng về hiệu quả của giải pháp cọc neo trong việc ổn định kè bờ sông. Việc áp dụng phần mềm Plaxis 2D cho phép mô phỏng chi tiết ứng suất và biến dạng, hỗ trợ thiết kế chính xác và tối ưu hóa vật liệu.

Dữ liệu có thể được trình bày qua biểu đồ phân bố áp lực đất và nước, biểu đồ chuyển vị ngang của tường chắn và cọc, cũng như bảng so sánh hệ số an toàn giữa các phương pháp tính toán, giúp minh họa rõ ràng hiệu quả của từng giải pháp.

Đề xuất và khuyến nghị

1. Áp dụng giải pháp tường cọc bản bê tông cốt thép dự ứng lực có neo tại các khu vực có nền đất mềm yếu và chịu tác động của biến đổi khí hậu, nhằm tăng cường ổn định và giảm chuyển vị ngang. Thời gian thực hiện trong vòng 2-3 năm, chủ thể là các đơn vị thiết kế và thi công công trình thủy lợi.

2. Tăng cường khảo sát địa chất và theo dõi áp lực nước ngầm trong quá trình thi công và vận hành công trình để điều chỉnh thiết kế kịp thời, đảm bảo an toàn và hiệu quả sử dụng. Chủ thể là các cơ quan quản lý địa chất và đơn vị tư vấn giám sát.

3. Sử dụng phần mềm mô phỏng phân tử hữu hạn (Plaxis 2D) để đánh giá ổn định và biến dạng công trình trước khi thi công, giúp tối ưu hóa thiết kế và tiết kiệm chi phí đầu tư. Chủ thể là các viện nghiên cứu và công ty tư vấn xây dựng.

4. Xây dựng hệ thống thoát nước và kiểm soát áp lực lỗ rỗng trong nền đất để giảm nguy cơ mất ổn định do tăng áp lực nước, đặc biệt trong mùa mưa và biến đổi thủy triều. Chủ thể là các đơn vị quản lý hạ tầng và chính quyền địa phương.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư thiết kế công trình thủy lợi và xây dựng dân dụng: Nghiên cứu cung cấp cơ sở khoa học và phương pháp tính toán chi tiết để lựa chọn giải pháp kết cấu kè phù hợp với điều kiện địa chất yếu.

2. Cơ quan quản lý và quy hoạch đô thị tỉnh Hậu Giang: Tham khảo để xây dựng các chính sách phát triển hạ tầng bền vững, ứng phó với biến đổi khí hậu và nước biển dâng.

3. Các nhà nghiên cứu và sinh viên chuyên ngành địa kỹ thuật xây dựng: Tài liệu tham khảo về ứng dụng lý thuyết cơ bản và phần mềm mô phỏng hiện đại trong phân tích ổn định công trình.

4. Các nhà thầu thi công và tư vấn giám sát công trình: Hướng dẫn thực tiễn về lựa chọn vật liệu, kỹ thuật thi công và kiểm soát chất lượng nhằm đảm bảo an toàn và hiệu quả công trình.

Câu hỏi thường gặp

1. Tại sao nền đất mềm yếu lại ảnh hưởng lớn đến ổn định kè bảo vệ bờ sông?
   Nền đất mềm yếu có khả năng chịu lực thấp, dễ bị lún và biến dạng dưới tải trọng công trình, làm tăng nguy cơ mất ổn định và xói lở bờ sông. Ví dụ, tại Ngã Bảy, nền đất có hệ số nền ( K ) chỉ từ 650 đến 2500 kN/m², thấp hơn nhiều so với đất cứng.

2. Giải pháp tường cọc bản dự ứng lực có neo có ưu điểm gì?
   Giải pháp này giúp tăng cường khả năng chịu lực, giảm chuyển vị ngang và tăng hệ số an toàn tổng thể. Mô phỏng cho thấy chuyển vị ngang giảm khoảng 20% so với tường không neo, đồng thời phân bố lực cắt và momen uốn đều hơn.

3. Phần mềm Plaxis 2D được sử dụng như thế nào trong nghiên cứu?
   Plaxis 2D mô phỏng ứng suất và biến dạng trong đất và kết cấu, giúp đánh giá chính xác hệ số an toàn và dự báo chuyển vị công trình dưới các điều kiện tải trọng và địa chất khác nhau.

4. Làm thế nào để kiểm soát áp lực lỗ rỗng trong nền đất?
   Có thể xây dựng hệ thống thoát nước hiệu quả, kiểm soát mực nước ngầm và hạn chế các tác động gây tăng áp lực lỗ rỗng như sóng, dòng chảy và nạo vét không hợp lý.

5. Phương pháp tính toán nào được sử dụng để đánh giá ổn định công trình?
   Nghiên cứu sử dụng phương pháp cân bằng giới hạn (Bishop, Fellenius) và phương pháp phân tử hữu hạn, kết hợp với các lý thuyết áp lực đất Rankine, Coulomb và mô hình Mohr-Coulomb để đánh giá toàn diện.

Kết luận

• Tỉnh Hậu Giang có địa chất nền mềm yếu, mật độ sông rạch cao, chịu ảnh hưởng lớn của biến đổi khí hậu và nước biển dâng, gây ra nguy cơ xói lở bờ sông nghiêm trọng.
• Giải pháp tường chắn bê tông cốt thép trên nền cọc và tường cọc bản dự ứng lực có neo được đánh giá là phù hợp nhất với điều kiện địa phương, đảm bảo ổn định và mỹ quan công trình.
• Phương pháp phân tích kết hợp lý thuyết cơ bản và mô phỏng phân tử hữu hạn (Plaxis 2D) cho kết quả chính xác, hỗ trợ thiết kế tối ưu.
• Đề xuất áp dụng giải pháp kết cấu này trong xây dựng và nâng cấp kè bảo vệ bờ sông tại khu đô thị Ngã Bảy và các khu vực tương tự.
• Các bước tiếp theo bao gồm khảo sát địa chất chi tiết hơn, theo dõi áp lực nước ngầm và áp dụng mô phỏng số trong thiết kế thực tế để nâng cao hiệu quả và độ bền công trình.

Quý độc giả và các chuyên gia được mời tham khảo và áp dụng kết quả nghiên cứu nhằm góp phần bảo vệ bờ sông, phát triển bền vững vùng Đồng bằng sông Cửu Long.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TONG QUAN VE CONG TRÌNH BAO VỆ BO SONG TREN DIA BAN TINH HẬU GLANG. - - E311 S19 9 5E SE TT TT ng rreg 3 Bang 2.1 Xác định hệ số nền KK. - - + E+E+ SE EEEEEEEEEESESEEEEEEEEErErkrsrrrree 31 CHUONG III: ÁP DỤNG TÍNH TOÁN VA ĐÁNH GIA ON ĐỊNH HE KE TUONG BE TONG COT THEP TREN NEN COC BAO VE BO SONG KHU DO THI NGÃ BAY, TINH HẬU GIANG.1 Bang tính ứng suất, lực cắt va momen của coc theo độ sâu coc. Bảng so sánh chuyền vị ngang của cọc khi tiết diện thay đối .3: Bảng so sánh sức chịu tải của cọc theo chỉ tiêu cơ lý của đất nên khi chiều dai cọc thay đối có cùng tiết diện.---- - + + +2 +k+k+E+ESEEEE+EeEeEererkrkrsee 78 Bang 3.4 Các tính chất của đất và tường cọc BTCTT.--- + scs+s+x+xeesreei 79 Bang 3.5 Các tính chat của đất và tường cọc BTCTT.--- + scs+s+xzxeesreei 80 Bảng 3.6 Bảng so sánh kết quả tính toán hệ số an toàn 6n định tong thé theo BISHOP và FELLENTIUS .-- S111 SH HH re 82 Bang 3.7 Bang so sánh kết quả tính toán hệ số an toàn 6n định tong thé theo phương pháp cân bằng giới hạn và phương pháp phan tử hữu hạn.

Đặc trưng của cát san lap. cece esesscscsssesesscesstsesesscevetstsesessetsnetees 84 Bang 3. Đặc trưng của lớp đất lớp 1 occ cecsceeeesesesscssessesesssscetstsessesseveneeeees 84 Bang 3. Đặc trưng của lớp đất lớp 2.

Đặc trung CỦa COC. Đặc trưng tường chắn. Đặc trưng của bản đáy.--c c1 11H ng re S6 Bảng 3. Bảng so sánh kết quả tính toán chuyển vị ngang băng Phương pháp giải tích và phần mềm PlaXis.---- - 2E 2+2 +EE+EE£E£E£EE£E+EEEEEEEEeErkrkrrsred 90 CHƯƠNG IV: DANH GIÁ ÔN ĐỊNH CUA TƯỜNG COC BAN BE TONG COT THEP DU UNG LUC CO NEO BANG PHUONG PHAP PHAN TU HUU HAN (PLAXIS 2D).

Bảng yêu cầu kỹ thuật vật liệu chế tạo cọc bản bê tông cốt thép dự ứng [ỰC. Thông số kỹ thuật của cọc bản bê tông dự ứng lực. Đặc trưng của cát san lấp.---- 5 St k EEESEEkEkE E1 re reee 100 Bảng 4. Đặc trưng của lớp đất lớp l.-- + 2s +£+E£EE+k+keEeEerrkrkersreee 100 Bảng 4.

Đặc trưng của lớp đất LỚP 2.------ + 5< 2+E+k+E+ESEEEE+EEEeEerrkrkrrereee 101 Bảng 4. Đặc trưng của cọc ván bê tông dự ứng lực. Các thông số dầm neo 200X300. Các thông số tường neo BTCT day 200.

So sánh kết quả Moment cọc ban (kN.m/m) và Lực cắt (kN/m) thay đôi theo chiều đài CỌC. Các tính chất của đất và tường cọc bản BTCT dự tm luc. Bảng so sánh kết quả tính toán hệ số an toàn 6n định tong thé theo BISHOP và FELLIEENIUS. Gv III DANH MỤC HÌNH ANH Trang CHUONG 1: TONG QUAN VE CÔNG TRÌNH BẢO VE BO SONG TREN DIA BAN TINH HẬU GIANG.1: Sơ đồ định hướng Quy hoạch Vùng tỉnh Hậu Giangdén năm 2030, tầm nhìn đến 050).2: Sơ đồ Quy hoạch định hướng phát triển thành phố Vị Thanh đến năm 5) bsdiddddẳỶŸỶ+ỶồẢỒỶẢẼÝỀồồỒ.3: Tuyến kênh chính kênh Xa NO .-- ¿5-5 52 S2 ‡EE‡E‡E£ESEE£EeEEErkrrerererkee 5 Hình 1.4: Sơ đồ Quy Hoạch Phát Triển đô thị Ngã Bảy Đến Năm 2025.5: Hién trang vàké Ng 1 .6: Hiện trang bờ kè kênh Cai COn no.7: Kè Trần Hung Dao, thị xã Ngã Bay .9: Kè sông Cái Lớn, thị xã Long Mỹ.10: Kết câu kè Tường góc BTCT trên nền CỌC.11: Kết câu Ké mái nghiêng sâu).

- - - Set kEEEeEEEEEEErkrkekekerrrrreeo 10 Hình 1.12: Kè tường đá học xây trên nền cừ tràm. 13: Tường xuất hiện vết nứt, vỡ bê tong, bị chuyển dich ra phía sông.14 Tường xuất hiện vết nứt, vỡ bê tông.---- - ¿2 + *+xE‡E£ErxeEsrrkrsee 13 Hình 1.15 Tường bị chuyển dich ra phía sÔng.16 Nền đất đắp phía trong bị lún, đường bê tông sau lưng kè bi nứt. Tường bị chuyền dich ra phía sông, đường bê tông sau lưng kè bị nứt ảnh hưởng nghiêm trọng đến nhà cửa của các hộ dân.18: Ho tường cu làm sụt lún via hè kè sông Cai Lớn, huyện Long Mỹ. 15 CHƯƠNG 2: CƠ SỞ LÝ THUYẾT PHAN TÍCH ÔN ĐỊNH VA BIEN DẠNG CÔNG TRINH BẢO VỆ BO SÔNG.1: Cấu tạo hệ tường góc trên nền cọc bê tông cốt thép.2: Biểu đồ áp lực nước sông tác động lên tường kè.3: Biểu đỗ áp lực nước .---- + 26k SEEE+EEEEEEEEEEEEEEEEEEEEEEErkrkrkrreee 22 Hình 2.4: Vòng tròn ứng suất ở điều kiện cân băng giới hạn.5: Trạng thái chủ động và bi động cua Rankine .6: Áp lực chủ động của đất .7: Áp lực đất chủ động.8: Vòng tron Mohr và phương trình Coulomb đối với đất rờ.9: Coc bê tông cốt thép tiến diện vuông.10: Coc bê tông ly tâm dự Ứng ÌỰC.

cv vrree 29 Hình 2.11: Quy luật biến đổi của hệ số nên.12: Sơ dé tác động của Moment và tải trọng ngang lên cọc.13: Phân tích các lực tac dụng lên mảnh.--- 5 2555533 + + scx+++ssees+s 36 Hình 2.14: Quan hệ ứng suất và biến dạng trong mô hình nền đàn hồi — dẻo thuần 020 .15: Mặt giới han Mohr — Coulomb trong không gian ứng suất chính (c=0) ) "1.16: Xác đinh E0 và E50 từ kết quả thí nghiệm nén 3 trục).17: Các đường ứng suất trong hệ tọa độ t-s’ khi tăng tải không thoát nước ứng dụng cho mô hình Mohr — Coulomb .18: D6 thị ứng suất hiệu qua và ứng suất tổng) woes eens 46 Hình 2. Các đường ứng suất trong hệ toa độ (t-s’), ({-S”). Các đường ứng suất trong hệ toa độ (t-s’), (f-s”).21: Các đường ứng suất trong hệ tọa độ (t-s’), (t-s’) khi tăng tải không thoát nước dùng cho phương pháp C. - -- << << c1 11 333311111118885533111 11111111 rrrrre 49 CHƯƠNG 3: ÁP DỤNG TÍNH TOÁN VÀ ĐÁNH GIÁ ÔN ĐỊNH HỆ KÈ TƯỜNG BE TONG COT THÉP TREN NEN COC BAO VE BO SÔNG KHU ĐÔ THỊ NGA BAY, TINH HẬU GIANG.-- 5-5252 EE£E2E2EEEEEEEErErrrkred 54 Hình 3.Mặt cắt địa chất .- --¿--- - + S< kề SE E1 1 1111111, 56 Hình 3.

Cau tạo công trình kè bảo vệ bờ sông Khu đô thị xã Ngã Bảy. Cấu tạo mũi COC. Cau tạo thân CỌC. Cau tạo đài coc bản tường.--------c+ctsxSx ST rrerrrrrree 60 Hình 3.

Cau tạo bản tường .--¿-c- s11 1E SE ST HT ng rrep 60 Hình 3. Mô hình tính toán các áp lực ngang. Sơ đồ tính và biểu đồ moment bản tường. Bố trí thép bản tường .-- - - - cESEEExSk SE EkEEeEeerkrkrerree 70 Hình 3.

Biểu đồ Mô ment lớn nhất khi dựng CỌC. Biéu đồ áp lực ngang cọc tiết điện 30emx30em. Biểu đồ momen dọc thân cọc tiết điện 30cmx30em. Biểu đồ lực cắt đọc thân cọc tiết điện 30cmx30em.14: Sơ đồ tính toán 6n định tong thé bờ kè hệ tường góc BTCT bảo vệ bờ sông khu đô thi Ngã Bảy, trường hợp Tường góc năm trên nền đất tự nhiên .15: Kết quả tính toán (BISHOP) ồn định tong thé bờ kè hệ tường góc BTCT bảo vệ bờ sông khu đô thị Ngã Bảy, trường hợp Tường góc năm trên nền đất tự ¡0050 .16: Kết quả tính toán (BISHOP) 6n định tong thé bờ kè hệ tường góc BTCT bảo vệ bờ sông khu đô thị Ngã Bảy, trường hợp Tường góc năm trên nền cọc bê tông cốt thép).---- c1 11 1191915151111 11111 111111111111 111111 1111111111111 1 ngưng 81 Hình 3.17: Kết qua tính toán (FELLENIUS) ồn định tổng thé bờ kè hệ tường góc BTCT bảo vệ bờ sông khu đô thị Ngã Bảy, trường hợp Tường góc năm trên nền coc bê tông cốt thép .18: Cau tạo công trình kè bảo vệ bờ sông Khu đô thị xã Ngã Bảy.19: Mô hình tính toán theo phương pháp phan tử hữu han (phan mềm Plaxis) ¬.20: Ap lực nước lỗ rỗng woe cecsesececessesescscsssesesscsvevsesesscavevstsessesseseveneess 88 Hình 3.21: Ứng suất có hiệu.

Kết quả lưới biến dạng.--¿- - + + 2 +E+E+E+ESEEEE+EEEEEEEEEErErkerrrrrees 90 Hình 3. Kết quả chuyền vị của coc theo phương ngang va đứng.24: Biểu đồ Lực cắt và Moment của cọc 84 CHƯƠNG 4: DANH GIÁ ON ĐỊNH CUA TƯỜNG COC BAN BE TONG COT THÉP DỰ UNG LUC CO NEO BANG PHƯƠNG PHAP PHAN TU HỮU HAN (PLAXIS 20 .1: Một số hình dạng mặt cắt ngang cọc bản bê tông cốt thép dự ứng lực .2: Mặt cắt ngang cọc bản bê tông cốt thép dự ứng lực dang chữ C.3: Cau tạo cọc bản bê tông dự ứng ÌỰC.4: Cac dạng neo của coc bản bê tông dự ứng lực.5: Các dạng mat ôn định của tường cọc bản bê tông dự ứng lực. ccc cvre 93 Hình 4.7: Mô hình tinh toán theo phương pháp phân tử hữu han phần mềm Plaxis ¬.8: Áp lực nước lỗ rỗng .---- +2 ks SE EEEEEE121E1115 111111 xe.9: Ứng suất có hiệu.---- - - - +k+k1SEEE9ESESEExEx ST TT Tưng rrep 104 Hình 4. Kết quả lưới biến dạng.-- - - + 2 s+E+S+E#ESEE+EeEeEEEEEErErkrrersreee 104 Hình 4.

Kết quả chuyền vị của cọc theo phương ngang va đứng .12: Biểu đồ Lực cắt và Moment của COC .-- 2+2 se csz+esexezsezecees 105 Hình 4.13: Biéu đồ chuyển vị ngang và Moment của cọc. Biểu đồ chuyển vị ngang CỌC. + + cv ekekrererree 107 Hình 4. Biểu đồ chuyển vị ngang CỌC.

+ + cv vs ekekrererree 108 Hình 4.16: Sơ đồ tinh toán 6n định tong thé bờ kè hệ tườngcọc bản bê tông dự ứng lực bảo vệ bờ sông khu đô thị Ngã Bảy).- nHsnS HH9 11111 re.17: Kết quả tính toán (FELLENIUS) 6n định tổng thé bờ kè hệ tường cọc bản bê tông dự Ung IWC).18: Kết quả tính toán (BISHOP) ồn định tong thể. Tính cấp thiết của đề tài Tỉnh Hậu Giang năm trong vùng ĐBSCL, thuộc khu vực trung tâm của vùng Tây Sông Hậu, có vi trí trung gian giữa vùng thượng lưu sông Hau (An Giang, thành phố Cần Thơ với vùng ven Biển Đông (Sóc Trăng, Bạc Liêu), Thành phố tỉnh ly Vi Thanh cách thành phố Hỗ Chí Minh 240 km vẻ phía tây nam. Tinh Hậu Giang được tách ra từ tỉnh Cần Thơ để trở thành một tỉnh mới từ 26/11/2003, có hệ thống kênh rạch chăng chit với tông chiều dải khoảng 2. Mật độ sông rạch khá lớn 1,5km/km’, vùng ven sông Hậu lên đến 2km/kHỶ.

Theo dự báo mực nước biển dâng của Bộ TNMT, đến năm 2030 mực nước biển ĐBSCL sẽ tăng 17cm, và đến năm 2050 sẽ tăng 28-33cm. Theo kịch bản biến đối khí hậu của Việt Nam, đến cuối thé ký nay, nhiệt độ trung bình ở ĐBSCL có thé tăng thêm 1,3 - 2,8 độ C, mua có thé tang 4-8%, nước biển dâng theo kịch bản thấp là 0,65m, trung bình là 0,75m và cao là 1m. Nước bién dâng cao 1m có thé làm 39% điện tích ở ĐBSCL, bi ngập, 35% dan số bị ảnh hưởng. Riêng với tỉnh Hậu Giang sẽ ngập khoảng 79,4% diện tích đất tự nhiên toàn tỉnh [6].
