Giới thiệu dự án

Trong bối cảnh thị trường đầu tư xây dựng tại Việt Nam ngày càng chuẩn hóa theo cơ chế thị trường và hành lang pháp lý của Luật Đấu thầu số 43/2013/QH13 cùng Nghị định số 59/2015/NĐ-CP, công tác lập Hồ sơ dự thầu (HSDT) gói thầu xây lắp đóng vai trò quyết định đến năng lực cạnh tranh và sự sống còn của doanh nghiệp xây dựng. Đồ án tốt nghiệp chuyên ngành Kỹ thuật / Kinh tế Xây dựng của tác giả Lê Tiến Mạnh (Lớp 58KT2) tập trung giải quyết bài toán: "Lập hồ sơ dự thầu gói thầu thi công xây dựng công trình Đầu tư xây dựng nhà làm việc cho xí nghiệp xây lắp, xí nghiệp dịch vụ thuộc xí nghiệp liên doanh Vietsovpetro".

                              TỔNG QUAN QUY MÔ DỰ ÁN

Problem Statement & Pain Points

Thực tiễn đấu thầu xây lắp các dự án văn phòng - thương mại cao tầng thường đối mặt với các rủi ro lớn:

  1. Mâu thuẫn giữa tiến độ và chi phí: Áp lực rút ngắn tiến độ trong điều kiện mặt bằng thi công hạn chế và địa chất phức tạp (lớp bùn sét dẻo chảy dày 10,4m tại Vũng Tàu) dễ dẫn đến đội chi phí ca máy và chi phí gián tiếp.
  2. Sai số trong tính toán dây chuyền máy: Việc phối hợp thiếu đồng bộ giữa tổ hợp thiết bị chủ đạo (máy khoan cọc nhồi, máy ép cọc, máy đào gầu nghịch) và thiết bị phục vụ (ô tô tự đổ, cần cẩu phục vụ) dẫn đến hiện tượng "thời gian chết" của thiết bị và lãng phí nhân công.
  3. Chiến lược giá thiếu cơ sở định lượng: Tính toán giá dự thầu không gắn chặt với các phương án kỹ thuật thi công thực tế, dẫn đến nguy cơ bỏ thầu quá cao (trượt thầu) hoặc bỏ thầu quá thấp (thua lỗ khi thi công).

Mục tiêu dự án

  1. Mục tiêu 1: Phân tích toàn diện Hồ sơ mời thầu (HSMT), đánh giá năng lực nội tại của Nhà thầu (Công ty Cổ phần Xây dựng Sông Hồng - INCOMEX) và 04 đối thủ cạnh tranh trực tiếp trên địa bàn Bà Rịa – Vũng Tàu.
  2. Mục tiêu 2: Thiết kế và tối ưu hóa giải pháp công nghệ - kỹ thuật thi công các hạng mục xung yếu phần ngầm: ép cọc bê tông cốt thép ly tâm, thi công cọc khoan nhồi $D800$, đào đất hố móng sâu trên nền đất cấp II có mực nước ngầm cao.
  3. Mục tiêu 3: Xây dựng mô hình toán kinh tế tổng hợp quy đổi ($C_{qđ}$) để so sánh, lựa chọn phương án tổ chức thi công tối ưu giữa thời gian và giá thành.
  4. Mục tiêu 4: Xác lập đơn giá dự thầu chi tiết, tổng hợp chi phí trực tiếp ($T$), chi phí chung ($CPC$), chi phí trực tiếp khác ($TTK$) theo định mức kinh tế kỹ thuật hiện hành.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng & Đối thủ cạnh tranh

Khảo sát hiện trường tại số 67 đường 30/4, TP. Vũng Tàu cho thấy nền đất có 7 địa tầng phức tạp, đặc biệt lớp 4 là bùn sét dẻo chảy dày $10,4,\text{m}$ và lớp 5 là sét pha dẻo mềm dày $1,6,\text{m}$, đòi hỏi mũi cọc khoan nhồi phải ngàm sâu vào lớp đá sét kết ở cao độ $-51,45,\text{m}$.

Bảng phân tích ma trận cạnh tranh giữa các nhà thầu tham gia gói thầu:

Tên Nhà thầu Điểm mạnh cốt lõi Điểm yếu / Rủi ro cạnh tranh Chiến lược thầu của đối thủ
Công ty CP XD Sông Hồng (INCOMEX) 241 cán bộ ĐH/sau ĐH, 163 KSXD, sở hữu trạm trộn, cẩu tháp, máy khoan KH-125-3, tài chính mạnh (>130 tỷ/năm) Địa bàn thi công cách xa trụ sở chính (Hà Nội) Đề xuất giải pháp cơ giới hóa đồng bộ, tối ưu giá dự thầu bằng rút ngắn tiến độ
Công ty CP XD số 1 Sông Hồng 40 năm kinh nghiệm thi công dân dụng & công nghiệp quy mô lớn Đang thi công nhiều dự án gấp rút, dàn trải nguồn lực Khả năng huy động thiết bị cơ giới nặng bị phân tán
Công ty CP XD Dân dụng Dầu khí (PVC-IC) Thương hiệu bản địa mạnh tại Vũng Tàu, thiết bị đầy đủ, quen thuộc địa bàn Đang triển khai đồng thời nhiều gói thầu; định mức giá cao Xu hướng bỏ giá dự thầu cao, biên lợi nhuận kỳ vọng lớn
Công ty CP XD Sông Đà 5 Năng lực công trình ngầm, xử lý địa chất hang caster/đá gốc xuất sắc Thiếu kinh nghiệm chuyên sâu về nhà cao tầng dân dụng; trụ sở chính tại miền Bắc Chi phí huy động máy móc ngầm cao, giá dự thầu khó cạnh tranh
Công ty CP XD & PT Đô thị BR-VT Nguồn nhân lực tại chỗ dồi dào, liên tục trúng thầu địa phương Năng lực máy móc cơ giới nặng hạn chế, phụ thuộc thuê ngoài Bỏ giá thấp nhưng rủi ro không đáp ứng tiến độ kỹ thuật cao

Tiêu chuẩn kỹ thuật áp dụng

Hệ thống giải pháp kỹ thuật và kiểm tra chất lượng trong đồ án được xây dựng tuân thủ nghiêm ngặt các tiêu chuẩn xây dựng Việt Nam:

  • TCVN 9394:2012: Đóng và ép cọc – Tiêu chuẩn thi công và nghiệm thu.
  • TCXD 197:1997: Nhà cao tầng - Thi công cọc khoan nhồi.
  • TCXD 326:2004: Cọc khoan nhồi – Tiêu chuẩn thi công và nghiệm thu.
  • TCXD 358:2005: Cọc khoan nhồi – Phương pháp kiểm tra khuyết tật bằng xung siêu âm.
  • TCVN 4447:1987: Công tác đất – Quy phạm thi công và nghiệm thu.
                   MA TRẬN YÊU CẦU NĂNG LỰC NHÀ THẦU THEO MOSCOW

Implementation và kết quả

Thiết kế công nghệ thi công cọc khoan nhồi D800

Hạng mục móng công trình sử dụng 80 cọc khoan nhồi đại trà đường kính $D = 800,\text{mm}$ cắm sâu vào lớp sét kết ở độ sâu $-51,45,\text{m}$ (chiều dài cọc thực tế $L = 50,\text{m}$, chiều sâu lỗ khoan $L_{khoan} = 51,0,\text{m}$).

  1. Thông số hình học và vật liệu cọc:
    • Bán kính cọc mở rộng đoạn vách $R_1 = 0,45,\text{m}$ ($L_1 = 5,4,\text{m}$).
    • Bán kính thân cọc $R_2 = 0,40,\text{m}$ ($L_2 = 45,6,\text{m}$).
    • Bê tông cọc: Mác $300#$ ($B22.5$), độ sụt $18 \pm 2,\text{cm}$, thể tích bê tông 1 cọc: $V_{bt} = \pi \times R_2^2 \times L_{bt} = \pi \times 0,4^2 \times 50 = 25,13,\text{m}^3$.
    • Thể tích đất khoan 1 cọc: $V_k = \pi R_1^2 L_1 + \pi R_2^2 L_2 = \pi (0,45^2 \times 5,4 + 0,4^2 \times 45,6) = 26,35,\text{m}^3$.
    • Khối lượng dung dịch bentonite cần cấp (hệ số hao hụt $1,05$): $V_b = 26,69,\text{m}^3/\text{cọc}$.
    • Khối lượng cốt thép 1 cọc: $1,89,\text{tấn}$ ($D \ge 18,\text{mm}: 1,51,\text{tấn}$; $D < 18,\text{mm}: 0,38,\text{tấn}$).
"""
Thuật toán tính toán năng suất máy đào và đồng bộ hóa tổ hợp đoàn xe tự đổ
Dự án: Nhà làm việc XN Xây lắp & Dịch vụ Vietsovpetro
"""
import math

def calculate_earthwork_fleet(V_total, q_bucket, t_cycle_s, dist_km, truck_ton):
    # Hệ số điều kiện thi công đất cấp II
    K_fill = 1.1       # Hệ số đầy gầu (Kd)
    K_loose = 1.2      # Hệ số tơi của đất (Kt)
    K_time = 0.85      # Hệ số sử dụng thời gian máy đào (Ktg)
    gamma_soil = 1.6   # Dung trọng đất tự nhiên (tấn/m3)

    # 1. Tính toán năng suất máy đào HITACHI UH07-3
    t_cycle_eff = t_cycle_s * 1.1 * 1.0  # Tck = tck * Kvt * Kquay
    n_cycle_per_hour = 3600.0 / t_cycle_eff
    N_hourly = q_bucket * (K_fill / K_loose) * n_cycle_per_hour * K_time
    N_shift = N_hourly * 8.0  # Năng suất 1 ca máy (m3/ca)

    # 2. Tính toán chu kỳ và số lượng xe ô tô vận chuyển (10 tấn)
    truck_load_ton = truck_ton * 0.95
    n_buckets_per_truck = truck_load_ton / (gamma_soil * q_bucket * (K_fill / K_loose))

    T0_load_min = (n_buckets_per_truck * q_bucket * K_time * 60.0) / N_hourly
    T_travel_min = (dist_km / 20.0) * 60.0 + (dist_km / 30.0) * 60.0  # Đi 20km/h, Về 30km/h
    T_dump_turn_min = 4.0 + 1.0  # Đổ đất 4 phút + Quay đầu 1 phút
    T_total_truck_min = T0_load_min + T_travel_min + T_dump_turn_min

    num_trucks = math.ceil(T_total_truck_min / T0_load_min) + 1
    total_shifts = V_total / N_shift

    return {
        "N_hourly_m3": round(N_hourly, 2),
        "N_shift_m3": round(N_shift, 2),
        "T_truck_cycle_min": round(T_total_truck_min, 2),
        "Num_trucks_required": num_trucks,
        "Total_excavator_shifts": round(total_shifts, 2)
    }

# Thực thi tính toán cho khối lượng đào máy V = 1374.02 m3
result = calculate_earthwork_fleet(
    V_total=1374.02, q_bucket=0.7, t_cycle_s=18.5, dist_km=5.0, truck_ton=10.0
)
# Kết quả: N_shift = 666.62 m3/ca -> 2.06 ca (~2 ngày); Số ô tô yêu cầu = 11 xe/ca

So sánh & Tối ưu hóa đa phương án (Trade-off Analysis)

1. Hạng mục thi công cọc khoan nhồi $D800$ ($80$ cọc):

  • Phương án 1: Sử dụng 01 tổ hợp máy khoan HITACHI KH-125-3, thi công 2 ca/ngày ($14,3,\text{giờ/cọc}$). Tiến độ hoàn thành: 80 ngày.
  • Phương án 2: Sử dụng 02 tổ hợp máy khoan HITACHI KH-125-3, thi công đồng thời 2 cọc/ngày. Tiến độ hoàn thành: 40 ngày.
                   BẢNG SO SÁNH KINH TẾ KỸ THUẬT CỌC KHOAN NHỒI

Mô hình tính toán chi phí quy đổi tổng hợp áp dụng công thức: $$C_{qđ} = Z - H_r = Z - C_{tg} \times \left(1 - \frac{T_n}{T_d}\right)$$ Trong đó:

  • $Z$: Giá thành dự toán phương án đang xét.
  • $C_{tg}$: Chi phí phụ thuộc thời gian ($C_{tg} = 50% \times CPC$).
  • $T_n, T_d$: Thời gian thi công của phương án ngắn ($40$ ngày) và phương án dài ($80$ ngày).

2. Hạng mục thi công đào đất hố móng sâu:

Tổng khối lượng đào: $V_{tổng} = 2.331,78,\text{m}^3$ (Đào máy chiếm $85% = 1.982,02,\text{m}^3$, sửa thủ công $15% = 349,77,\text{m}^3$).

  • Phương án 1: 01 máy xúc KUBOTA KH40-2 ($q = 0,4,\text{m}^3$), năng suất $327,27,\text{m}^3/\text{ca} \rightarrow 6,\text{ca}$ máy kết hợp 14 xe $5,\text{tấn}$. Thời gian đào thủ công: 10 ngày (27 công nhân).
  • Phương án 2: 01 máy xúc thủy lực EO-4321 ($q = 0,7,\text{m}^3$), năng suất $538,\text{m}^3/\text{ca} \rightarrow 4,\text{ca}$ máy kết hợp 20 xe $7,\text{tấn}$. Thời gian sửa móng thủ công: 10 ngày (25 công nhân).
  • Lựa chọn: Phương án 2 giúp giải phóng mặt bằng hố móng nhanh hơn 33,3%, hạn chế nguy cơ sạt lở thành hố đào khi gặp mưa tại Vũng Tàu.

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình lựa chọn thiết bị bằng hàm mục tiêu quy đổi $C_{qđ}$: Thay vì chỉ chọn phương án có đơn giá dự toán tĩnh thấp nhất, đồ án đã lượng hóa giá trị thời gian xây dựng ($H_r$), chứng minh tính ưu việt của phương án tăng cường thiết bị (giảm 50% thời gian thi công cọc nhồi giúp tiết kiệm chi phí gián tiếp và giảm rủi ro trượt giá).
  2. Đồng bộ hóa dây chuyền khép kín trong công nghệ cọc khoan nhồi:
    • Kết hợp trạm trộn dung dịch bentonite mã hiệu BE-15A (năng suất $18,\text{m}^3/\text{h}$) với máy sàng tách cát BM-1000 (công suất $100,\text{m}^3/\text{h}$), cho phép thu hồi và tái sử dụng đến 75% lượng dung dịch khoan, giảm phát thải bùn thải ra môi trường đô thị.
    • Ứng dụng công nghệ làm sạch đáy bằng khí nâng (ống thổi rửa $\phi 60,\text{mm}$, máy nén khí áp lực $7,\text{kg/cm}^2$), giảm hàm lượng lắng cặn đáy hố khoan xuống dưới ngưỡng cho phép $< 5,\text{cm}$ trước khi đổ bê tông rút ống Tremi.
  3. Mô hình tổ chức mặt bằng đào đất phân tầng tối ưu: Thiết kế sơ đồ đào giật lùi vuông góc giữa hướng máy xúc và xe tự đổ, loại bỏ hoàn toàn hiện tượng xung đột giao thông công trường trên ô đất diện tích chỉ hơn $1.000,\text{m}^2$.

Ứng dụng thực tế và triển khai

Kế hoạch tiến độ tổng thể (Master Schedule - 720 ngày)

Gói thầu được chia thành 4 giai đoạn nối tiếp theo mô hình dây chuyền chuyên môn hóa:

                            LỘ TRÌNH TRIỂN KHAI THI CÔNG

Yêu cầu triển khai và kiểm soát chất lượng

  • Kiểm soát nén tĩnh: Thực hiện thí nghiệm nén tĩnh trên 02 cọc thử nghiệm (Cọc số 25 và Cọc số 60) với tải trọng nén lớn nhất $P_{max} = 200% \times P_{tk} = 700,\text{tấn}$ trước khi cho phép thi công đại trà.
  • Kiểm tra khuyết tật thân cọc: Áp dụng phương pháp xung siêu âm truyền qua ống siêu âm $\phi 60$ theo tiêu chuẩn TCXD 358:2005 trên $100%$ số cọc để kiểm tra độ đồng nhất của bê tông.
  • An toàn lao động & Môi trường: Bố trí tôn dày $20,\text{mm}$ lót dưới bánh xích máy khoan KH-125-3 ($47,\text{tấn}$) nhằm triệt tiêu nguy cơ sụt lún miệng hố khoan và đảm bảo an toàn tuyệt đối cho công nhân vận hành.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Mô hình giá tĩnh: Dự toán giá dự thầu chưa tích hợp tự động kịch bản biến động chỉ số giá xây dựng ($CPI_{xd}$) và giá nhiên liệu diezen trong suốt chu kỳ 720 ngày thực hiện.
  2. Thiếu liên kết BIM 4D/5D: Toàn bộ công tác bóc tách tiên lượng và mô phỏng dây chuyền thi công thực hiện trên bảng tính và bản vẽ 2D rời rạc, chưa xuất trực tiếp từ mô hình thông tin công trình (BIM).

Hướng phát triển đề xuất

  • Tích hợp BIM 5D (Building Information Modeling): Ứng dụng Autodesk Revit và Navisworks Manage để tự động trích xuất khối lượng BOQ (Bill of Quantities), mô phỏng xung đột giữa cần trục tháp và bơm bê tông tĩnh theo thời gian thực.
  • Ứng dụng thuật toán tối ưu hóa bầy đàn (PSO / Genetic Algorithm): Tự động hóa bài toán điều phối tổ hợp xe tải tự đổ và máy xúc nhằm cực tiểu hóa chi phí nhiên liệu và lượng phát thải $CO_2$.

Đối tượng hưởng lợi

                     GIÁ TRỊ MANG LẠI CHO CÁC NHÓM ĐỐI TƯỢNG

Câu hỏi thường gặp

1. Điều kiện kỹ thuật tối thiểu để triển khai tổ hợp 2 máy khoan cọc nhồi là gì?

Nhà thầu phải bố trí mặt bằng công trường đảm bảo khoảng cách an toàn: không được khoan cạnh cọc vừa đổ bê tông trong bán kính nhỏ hơn $3D$ ($2,4,\text{m}$) trong vòng 7 ngày, đồng thời trong vòng 3 ngày xe cơ giới tải trọng nặng không được di chuyển qua khu vực cọc mới đổ. Trạm trộn bentonite phải đạt công suất cấp tối thiểu $\ge 27,\text{m}^3/\text{ngày}$.

2. Làm thế nào để giải quyết xung đột tiến độ giữa máy đào và xe tự đổ?

Áp dụng công thức cân bằng chu kỳ: $$m = \left[\frac{T_{chu_kỳ_xe}}{T_{đổ_đầy}}\right] + 1$$ Với cự ly đổ thải $5,\text{km}$, máy xúc HITACHI UH07-3 cần đúng 11 ô tô tự đổ $10,\text{tấn}$ phục vụ liên tục để máy xúc không phải dừng chờ (hiệu suất làm việc đạt $100%$).

3. Tại sao phương án 2 (thời gian ngắn hơn) lại có chi phí quy đổi tổng hợp $C_{qđ}$ thấp hơn?

Mặc dù chi phí huy động máy một lần của phương án 2 cao hơn (2 máy khoan), nhưng việc rút ngắn 40 ngày thi công giúp giảm $50%$ chi phí gián tiếp phụ thuộc thời gian ($C_{tg}$) và triệt tiêu toàn bộ thiệt hại cơ hội do kéo dài thời gian thi công ($H_r$), đem lại lợi ích kinh tế ròng hơn 171 triệu VNĐ.

4. Quy trình xử lý khi phát hiện mùn lắng đáy hố khoan vượt quá quy định?

Tiến hành thổi rửa tuần hoàn đáy bằng công nghệ khí nâng kết hợp bơm dung dịch bentonite tươi đã qua lọc sàng BM-1000 (hàm lượng cát $< 4%$, tỷ trọng $1,05 - 1,15,\text{g/cm}^3$). Duy trì áp suất khí nén $7,\text{kg/cm}^2$ liên tục trong 20–30 phút cho đến khi đo độ sâu bằng thước dọi trùng khớp với chiều sâu thiết kế đáy lỗ khoan.

5. Hồ sơ năng lực tài chính của Nhà thầu INCOMEX cần chứng minh những gì trong HSDT?

Căn cứ HSMT, nhà thầu phải nộp báo cáo kiểm toán 3 năm tài chính gần nhất (2014, 2015, 2016) chứng minh doanh thu trung bình $\ge 100,\text{tỷ VNĐ/năm}$, kết quả kinh doanh 2 năm liền kề có lãi (năm 2015 lãi sau thuế $17,9,\text{tỷ}$, năm 2016 lãi $5,84,\text{tỷ}$), hệ số thanh toán nợ ngắn hạn $> 1,0$ và giá trị tài sản ròng luôn dương.

Kết luận

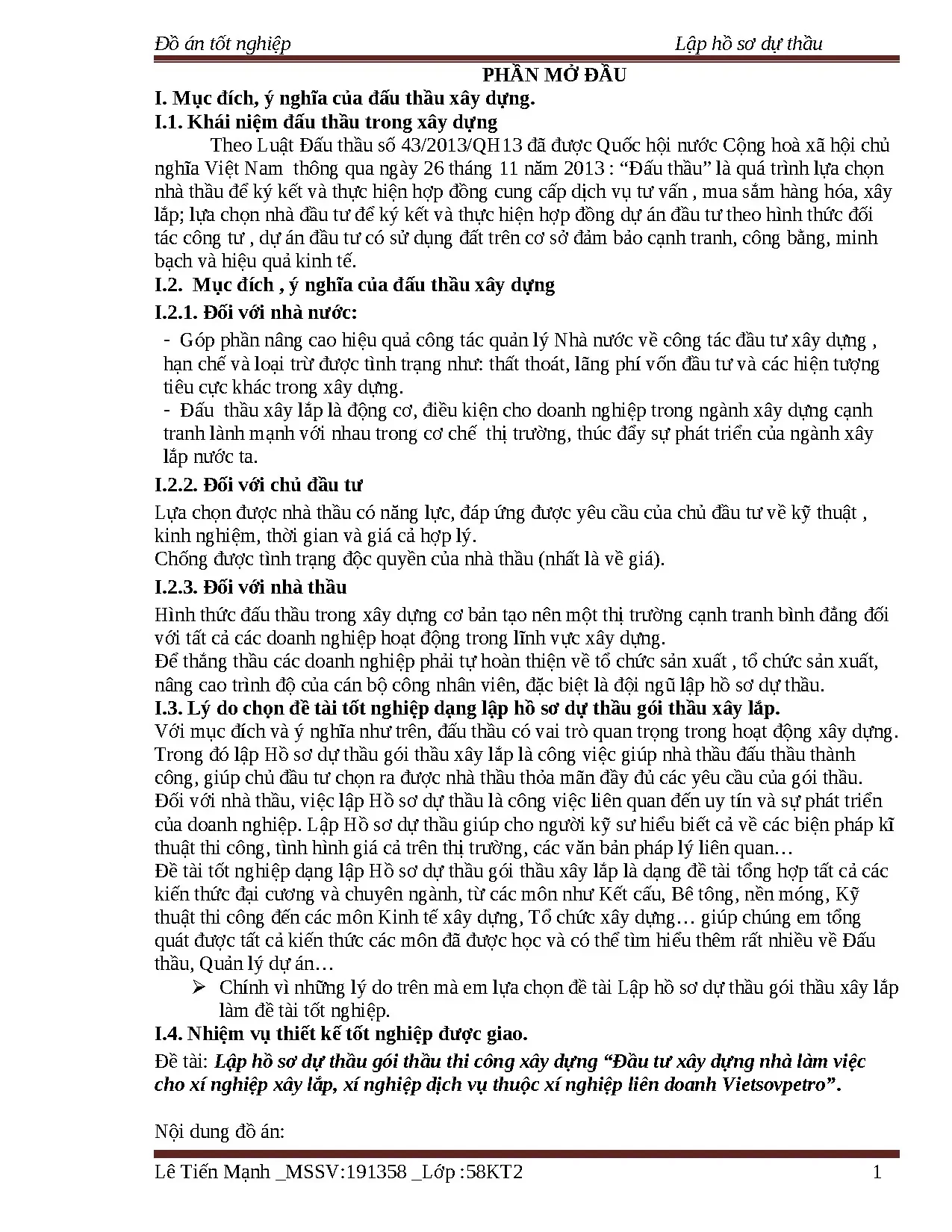

Đồ án tốt nghiệp "Lập hồ sơ dự thầu gói thầu thi công xây dựng: Đầu tư xây dựng nhà làm việc cho xí nghiệp xây lắp, xí nghiệp dịch vụ thuộc xí nghiệp liên doanh Vietsovpetro" của sinh viên Lê Tiến Mạnh là một công trình nghiên cứu ứng dụng toàn diện, kết hợp chặt chẽ giữa chuyên môn kỹ thuật thi công xây lắp cao tầng và nghệ thuật quản trị kinh tế xây dựng. Bằng việc áp dụng phương pháp so sánh kinh tế tổng hợp quy đổi $C_{qđ}$, đồ án đã minh chứng việc lựa chọn tổ hợp 02 máy khoan cọc nhồi HITACHI KH-125-3 và cơ giới hóa khâu đào đất hố móng là quyết sách tối ưu, giúp rút ngắn thời gian thi công phần ngầm $50%$, hạ giá thành dự thầu và gia tăng cơ hội trúng thầu cho doanh nghiệp. Đây là tài liệu tham khảo giá trị cho các kỹ sư kinh tế xây dựng, chỉ huy trưởng công trình và sinh viên khối ngành xây dựng trong quá trình lập và thẩm định hồ sơ dự thầu thực tế.
