I. Tổng quan về đồ án chế tạo chi tiết cơ khí tay máy gia nhiệt khuôn ép phun

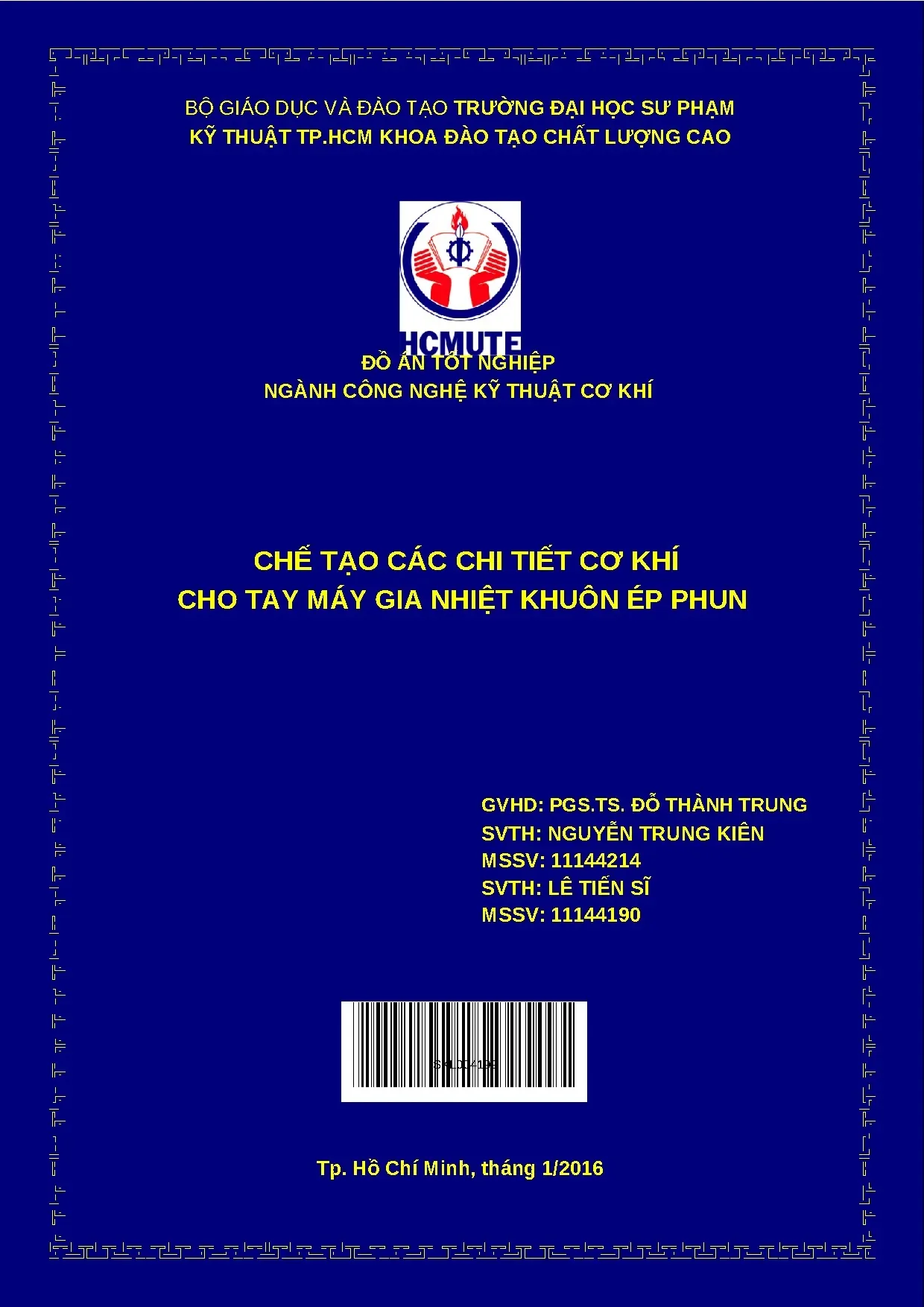

Đồ án tốt nghiệp Chế tạo các chi tiết cơ khí cho tay máy gia nhiệt khuôn ép phun thuộc chuyên ngành Công nghệ Kỹ thuật Cơ khí, thực hiện tại Trường Đại học Sư Phạm Kỹ Thuật TP.HCM. Dự án hướng đến thiết kế và chế tạo tay máy có ba bậc tự do tịnh tiến theo ba trục X, Y, Z phục vụ quy trình gia nhiệt khuôn ép phun nhựa. Hệ thống sử dụng cơ cấu truyền động vitme-đai ốc kết hợp ray trượt tuyến tính và động cơ servo để đảm bảo độ chính xác cao trong quá trình vận hành. Tay máy được thiết kế gắn trực tiếp lên máy ép nhựa, giúp bộ phận gia nhiệt di chuyển chính xác vào vị trí khuôn cần xử lý. Dự án áp dụng phần mềm ANSYS Module CFX và SolidWorks để mô phỏng, tính toán và kiểm tra thiết kế trước khi gia công. Sản phẩm cuối cùng đạt yêu cầu kỹ thuật về tải trọng, tốc độ di chuyển và khả năng chịu lực cho ứng dụng công nghiệp thực tế.
1.1. Mục tiêu và phạm vi của đồ án
Đồ án tập trung vào hai mục tiêu chính: thiết kế hệ thống dẫn động cơ khí và chế tạo các chi tiết cơ khí cho tay máy gia nhiệt. Phạm vi bao gồm tính toán động cơ servo, trục vitme, ổ bi, đai răng, cùng các thanh chịu lực và ray trượt. Nhóm nghiên cứu tiến hành đo đạt thông số thực tế trên máy ép phun để có dữ liệu đầu vào chính xác. Từ đó, các phương án thiết kế được đánh giá và lựa chọn dựa trên tiêu chí kỹ thuật, khả thi về mặt chế tạo và chi phí sản xuất phù hợp với điều kiện thực tế.
1.2. Cấu tạo và nguyên lý hoạt động cơ bản
Tay máy gia nhiệt gồm ba bộ phận truyền động chính: cụm vitme-đai ốc-ray trượt gắn trên các thanh chịu lực, sử dụng động cơ servo điều khiển. Cấu trúc bao gồm bàn máy trục Ox, Oy và Oz, mỗi trục được dẫn động bởi một động cơ riêng. Nguyên lý hoạt động dựa trên chuyển động tịnh tiến: khi động cơ quay, vitme xoay làm đai ốc di chuyển tuyến tính, từ đó bàn máy dịch chuyển theo phương tương ứng. Bộ phận gia nhiệt được gắn trên cụm trục Oz, cho phép nâng lên hạ xuống chính xác khi tiếp cận khuôn ép phun nhựa nóng chảy.
II. Phân tích các vấn đề kỹ thuật trong thiết kế tay máy ép phun
Quá trình thiết kế tay máy gia nhiệt khuôn ép phun đối mặt với nhiều thách thức kỹ thuật cần giải quyết. Bài toán đầu tiên là xác định lực dọc trục tác động lên hệ thống vitme trong các trạng thái tăng tốc, giảm tốc và vận hành ổn định. Công thức tính lực bao gồm thành phần gia tốc trọng trường, lực ma sát trượt bề mặt và lực chống không tải. Đối với cơ chế di chuyển ngang, lực tăng tốc và giảm tốc có hướng ngược nhau, yêu cầu tính toán chính xác để chọn động cơ phù hợp. Cơ chế di chuyển dọc phức tạp hơn vì phải克服重力 liên tục. Ngoài ra, bước trục vitme phải được xác định dựa trên vận tốc dài lớn nhất và tốc độ quay tối đa của động cơ. Bài toán nhiệt cũng cần xem xét: bộ phận gia nhiệt hoạt động ở nhiệt độ cao, ảnh hưởng đến tuổi thọ ổ bi và độ chính xác định vị của hệ thống dẫn động cơ khí.
2.1. Tính toán tải trọng và lựa chọn động cơ servo
Lựa chọn động cơ servo đòi hỏi tính toán chính xác momen xoắn cần thiết trên từng trục. Tổng tải trọng bao gồm khối lượng bàn máy, bộ phận gia nhiệt và chi tiết gia công. Momen xoắn cần克服 bao gồm momen克服 ma sát trong ổ bi, momen克服 tải trọng dọc trục và momen克服 quán tính khi tăng giảm tốc. Công thức tính gia tốc a = Vmax/t giúp xác định lực quán tính tác động lên hệ thống. Đối với trục Z di chuyển dọc, tải trọng trọng lực luôn hiện diện, đòi hỏi động cơ có momen giữ lớn hơn so với các trục ngang. Nhóm nghiên cứu sử dụng bảng tra và tiêu chuẩn kỹ thuật để chọn động cơ có dải công suất phù hợp.
2.2. Vấn đề độ chính xác và độ ổn định hệ thống
Độ chính xác của tay máy phụ thuộc vào nhiều yếu tố: độ rơ của vitme-đai ốc, độ cứng của thanh trượt và sai số lắp ráp. Phương pháp lắp đặt trục vitme ảnh hưởng trực tiếp đến tính năng động học. Ba phương pháp phổ biến gồm: cố định-cố định cho độ cứng cao nhất, cố định-đỡ cho ứng dụng trung bình, và cố định-tự do cho hành trình ngắn. Việc lựa chọn phương pháp phù hợp phụ thuộc vào điều kiện hoạt động cụ thể, tốc độ quay cho phép và độ dài hành trình. Ray trượt tuyến tính cần được căn chỉnh chính xác để tránh hiện tượng kẹt hoặc rung lắc trong quá trình vận hành tay máy ở tốc độ cao.
III. Giải pháp chế tạo và lắp ráp chi tiết cơ khí cho tay máy
Phương án thiết kế tối ưu được lựa chọn là tay máy gắn trực tiếp lên máy ép nhựa, với bộ phận gia nhiệt di chuyển theo ba phương tọa độ. Cấu trúc sử dụng ba cụm vitme-đai ốc-ray trượt độc lập, mỗi cụm được dẫn động bởi động cơ servo riêng biệt. Thanh chịu lực được gia công từ thép hợp kim có độ cứng cao, đảm bảo khả năng chịu tải và chống biến dạng trong điều kiện làm việc liên tục. Bàn máy trục Oz đặt phía trên cùng, mang bộ phận gia nhiệt tiếp cận khuôn. Bàn máy trục Ox điều khiển chuyển động ngang qua lại. Bàn máy trục Oy điều khiển chuyển động前后. Quy trình gia công bao gồm tiện, phay, mài các chi tiết chính xác cao, sau đó lắp ráp và căn chỉnh hệ thống. Kiểm tra thử nghiệm đánh giá thông số thực tế so với thiết kế lý thuyết, tiến hành sửa chữa và tối ưu khi cần thiết.
3.1. Quy trình gia công các chi tiết vitme đai ốc và ray trượt
Các chi tiết vitme được gia công bằng phương pháp tiện ren chính xác, đảm bảo bước ren đồng đều và bề mặt nhẵn. Đai ốc được chế tạo từ vật liệu chống mòn, gia công phay ren配合 với vitme để giảm thiểu độ rơ. Ray trượt tuyến tính được mài chính xác trên bề mặt tiếp xúc, đảm bảo đường thẳng di chuyển tối ưu. Các thanh chịu lực được cắt và gia công bằng máy phay CNC để đạt kích thước chính xác theo bản vẽ. Quá trình kiểm tra chất lượng bao gồm đo lường bằng panme, thước cặp và dụng cụ đo chuyên dụng để đảm bảo dung sai cho phép trước khi lắp ráp hoàn chỉnh.
3.2. Kỹ thuật lắp ráp và căn chỉnh hệ thống
Lắp ráp hệ thống đòi hỏi trình tự hợp lý: đầu tiên cố định các thanh chịu lực lên bàn máy chính, sau đó lắp ray trượt và căn chỉnh song song. Bộ phận vitme-đai ốc được lắp đặt theo phương pháp phù hợp đã tính toán, thường sử dụng kiểu cố định-đỡ để平衡 giữa độ chính xác và tính kinh tế. Động cơ servo được gắn vào đầu trục vitme thông qua khớp nối弹性, giúp bù trừ sai số tâm. Bước cuối cùng là căn chỉnh đồng trục, kiểm tra độ rơ và chạy thử không tải trước khi vận hành thực tế với tải trọng đầy đủ. Hệ thống được hiệu chỉnh để đạt vận tốc và độ chính xác thiết kế.
IV. Kết luận và ứng dụng thực tế của tay máy gia nhiệt khuôn ép phun
Đề tài đã hoàn thành mục tiêu thiết kế và chế tạo thành công tay máy gia nhiệt với ba bậc tự do hoạt động theo ba trục X, Y, Z. Sản phẩm đạt các thông số kỹ thuật yêu cầu: tải trọng cho phép, tốc độ di chuyển và độ chính xác định vị. Ưu điểm nổi bật của thiết kế là cấu trúc đơn giản, dễ lắp đặt và bảo trì, sử dụng động cơ servo cho khả năng điều khiển chính xác. Hệ thống truyền động vitme-đai ốc đảm bảo hiệu suất chuyển đổi năng lượng cao và độ lặp lại vị trí tốt. Nhược điểm cần cải thiện bao gồm diện tích chiếm chỗ lớn và yêu cầu bảo dưỡng định kỳ ổ bi, ray trượt.Ứng dụng chính của tay máy gia nhiệt là trong ngành sản xuất ép phun nhựa, hỗ trợ quá trình gia nhiệt khuôn giúp cải thiện chất lượng sản phẩm nhựa, giảm thời gian chu kỳ ép và tăng năng suất sản xuất công nghiệp.
4.1. Ưu nhược điểm và hướng cải tiến
Ưu điểm của tay máy gia nhiệt gồm: cơ cấu truyền động đơn giản, dễ chế tạo và lắp ráp; sử dụng động cơ servo cho phép điều khiển chính xác vị trí và tốc độ; hệ thống vitme-đai ốc có hiệu suất cơ khí cao, tuổi thọ dài. Nhược điểm cần khắc phục: diện tích chiếm dụng của hệ thống ba trục lớn, hạn chế bố trí trong không gian hẹp; độ chính xác giảm dần theo thời gian do mòn ổ bi và ray trượt; chi phí động cơ servo còn cao. Hướng cải tiến bao gồm áp dụng vitme bi giảm ma sát, sử dụng encoder tích hợp tăng độ chính xác và thiết kế khung gọn nhẹ hơn.
4.2. Ứng dụng trong ngành công nghiệp ép phun nhựa
Tay máy gia nhiệt khuôn ép phun có ứng dụng rộng rãi trong ngành sản xuất nhựa công nghiệp. Trong quy trình ép phun, việc gia nhiệt均匀 khuôn giúp nhựa chảy đều vào khoang khuôn, giảm khuyết tật sản phẩm như vết chảy, bọt khí hay biến dạng. Tay máy tự động hóa thao tác tiếp cận khuôn, thay thế thao tác thủ công, tăng năng suất và đảm bảo an toàn cho người vận hành. Hệ thống cũng có thể tích hợp cảm biến nhiệt để điều khiển quá trình gia nhiệt chính xác. Ngoài ra, nguyên lý thiết kế có thể mở rộng cho các ứng dụng khác như robot gắp hàng, máy CNC mini và thiết bị tự động hóa trong sản xuất chế tạo.
