Giới thiệu dự án

Chế biến sâu nông sản sau thu hoạch đang là định hướng chiến lược của ngành nông nghiệp Việt Nam nhằm giảm thiểu tỷ lệ thất thoát (hiện chiếm từ 20% đến 30% sản lượng củ quả) và gia tăng giá trị xuất khẩu. Tại vùng Đồng bằng sông Cửu Long, đặc biệt là thủ phủ sen Đồng Tháp (với điều kiện khí hậu trung bình tại TP. Sa Đéc có nhiệt độ $t_0 = 25,4^\circ\text{C}$, độ ẩm tương đối $\varphi_0 = 81%$), nguồn củ sen tươi dồi dào nhưng dễ bị hư hỏng, thâm đen do hoạt tính của enzyme polyphenol oxidase và vi sinh vật nếu không được xử lý kịp thời.

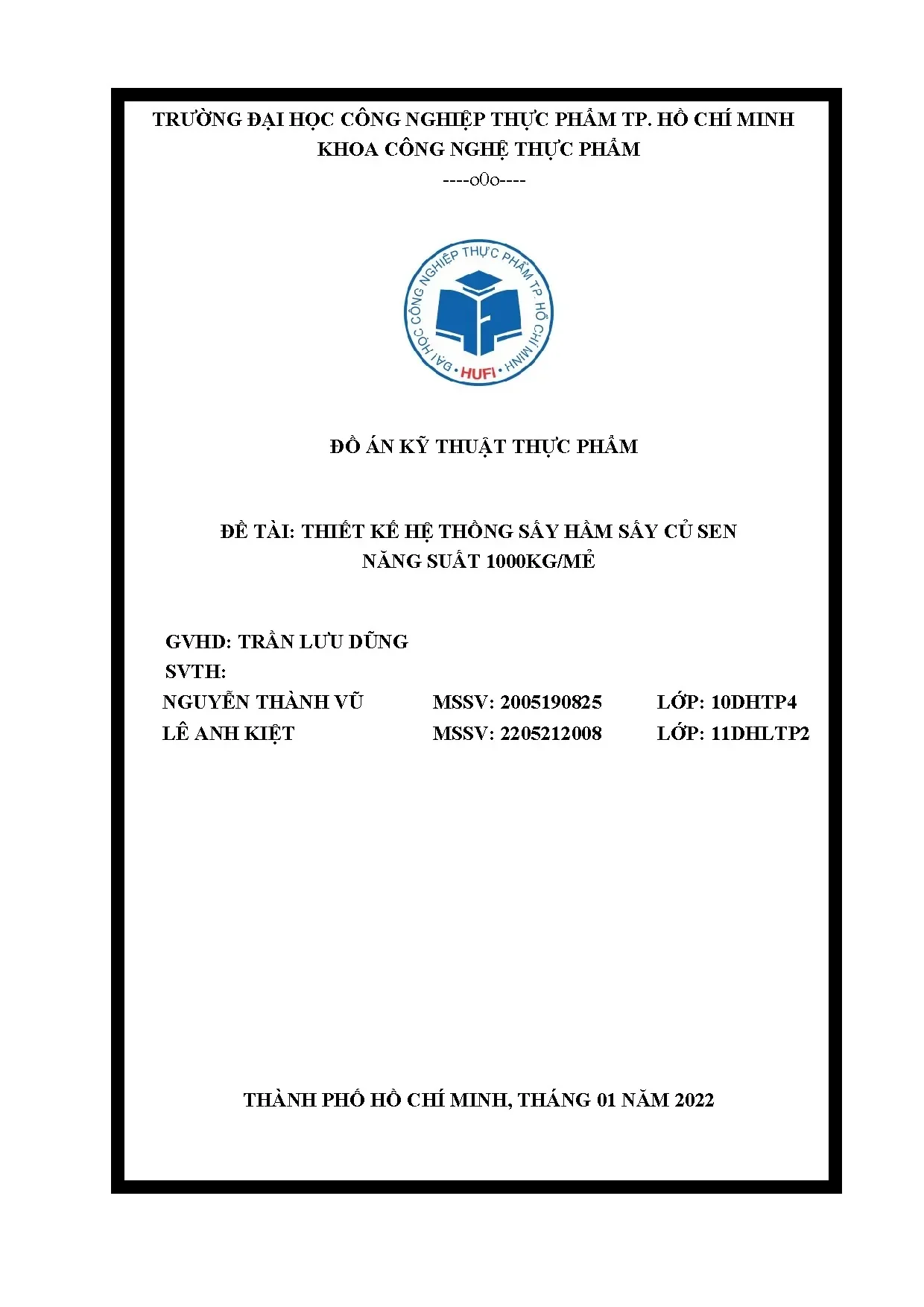

Đề tài "Thiết kế hệ thống sấy hầm củ sen năng suất 1000 kg/mẻ" giải quyết bài toán sấy quy mô bán công nghiệp, khắc phục triệt để các nhược điểm của phương pháp phơi nắng truyền thống (phụ thuộc thời tiết, mất vệ sinh an toàn thực phẩm) và sấy buồng thủ công (năng suất thấp, sấy không đều giữa các tầng).

Mục tiêu kỹ thuật cụ thể của dự án

  1. Năng suất sản phẩm: Đạt $G_2 = 1000\text{ kg/mẻ}$ thành phẩm củ sen dẻo với thời gian sấy mỗi mẻ $\tau = 8\text{ giờ}$.
  2. Kiểm soát độ ẩm: Giảm độ ẩm nguyên liệu từ $W_1 = 50%$ xuống độ ẩm an toàn bảo quản $W_2 = 22%$, tách bốc hơi $W = 1120\text{ kg ẩm/h}$.
  3. Thiết kế thiết bị chính: Tính toán chi tiết kết cấu hầm sấy ($L_h = 12,2\text{ m}$, $B_h = 0,95\text{ m}$, $H_h = 1,7\text{ m}$), chia làm 2 hầm song song với tổng số 24 xe gòong và 312 khay nhôm dập lỗ.
  4. Thiết kế cụm nhiệt - khí động: Xây dựng bộ trao đổi nhiệt calorifer khí - hơi chùm ống có cánh đồng đạt công suất nhiệt $Q_c = 1016,71\text{ kW}$ và hệ thống quạt thổi khắc phục tổng trở lực $285,46\text{ N/m}^2$.

Phương pháp tiếp cận là sấy đối lưu cưỡng bức không khí nóng ngược chiều với chiều chuyển động của xe gòong nguyên liệu, sử dụng nguồn nhiệt gián tiếp từ hơi nước bão hòa qua calorifer nhằm bảo toàn hoạt chất sinh học (Flavonoid, Alkaloid) và màu sắc tự nhiên của củ sen.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Quá trình lựa chọn công nghệ sấy cho nguyên liệu củ sen thái lát ($35 - 40\text{ mm}$) được cân nhắc kỹ lưỡng dựa trên bảng so sánh kỹ thuật:

Phương pháp sấy Ưu điểm Nhược điểm Đánh giá tính khả thi
Phơi nắng tự nhiên Chi phí đầu tư gần như bằng 0 Phụ thuộc thời tiết, thời gian kéo dài (>48h), không đạt chuẩn vi sinh Loại bỏ (Không đáp ứng tiêu chuẩn công nghiệp)
Sấy buồng (Tủ sấy tĩnh) Chi phí đầu tư thấp, kết cấu đơn giản Năng suất nhỏ, phân bố nhiệt không đều, tốn công đảo khay Không phù hợp quy mô 1000 kg/mẻ
Sấy hầm (Tunnel Drying) Năng suất lớn, vận hành bán liên tục, tác nhân sấy đối lưu cưỡng bức đồng đều Cần mặt bằng chiều dài lớn, chi phí ban đầu trung bình Lựa chọn tối ưu (Đạt hiệu quả kỹ thuật & kinh tế)
Sấy thăng hoa (Freeze Drying) Giữ nguyên cấu trúc, dinh dưỡng tuyệt đối Chi phí đầu tư và vận hành cực cao, tiêu tốn 15-20 kWh/kg ẩm Không khả thi về mặt chi phí sản phẩm phổ thông

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must Have (Bắt buộc): Nhiệt độ tác nhân sấy đầu vào $t_1 = 80^\circ\text{C}$, nhiệt độ khí thải $t_2 = 35^\circ\text{C}$ ($\varphi_2 \approx 94%$), vật liệu khay sấy bằng nhôm thực phẩm, đảm bảo vệ sinh an toàn thực phẩm.
  • Should Have (Nên có): Vỏ hầm cách nhiệt bằng bông thủy tinh $150\text{ mm}$ kết hợp tường gạch $250\text{ mm}$, cơ cấu tời kéo tự động đẩy xe gòong.
  • Could Have (Có thể có): Hệ thống cảm biến nhiệt ẩm điện tử đa điểm dọc chiều dài hầm.
  • Won't Have (Chưa áp dụng): Hệ thống hồi lưu nhiệt tự động bằng biến tần (được quy hoạch cho giai đoạn nâng cấp).

Thiết kế hệ thống

Toàn bộ hệ thống sấy hầm củ sen được tổ chức liên hoàn theo sơ đồ khí động và nhiệt động học:

graph LR
    A[Không khí ngoài trời: to=25.4°C, φo=81%] --> B[Quạt thổi cưỡng bức]
    B --> C[Calorifer Khí - Hơi: 504 ống cánh đồng]
    D[Nồi hơi cấp hơi bão hòa 5 bar] --> C
    C -->|Tác nhân sấy t1=80°C, φ1=5.6%| E[Hầm sấy đối lưu: 2 hầm x 12 xe gòong]
    F[Nạp củ sen tươi: W1=50%] --> E
    E -->|Sản phẩm sấy: W2=22%| G[Xuất xưởng / Đóng gói PA-PET]
    E -->|Khí thải t2=35°C, φ2=94%| H[Cyclone lọc bụi]
    H --> I[Quạt hút thải ra môi trường]

Bảng thông số kỹ thuật và tiêu chuẩn chế tạo

  • Tiêu chuẩn nước rửa sơ chế: TCVN 5502:2003 (Nước sinh hoạt).
  • Quy cách đường ống gió: Thép tiêu chuẩn SCH 40, đường kính danh nghĩa $d = 0,9\text{ m}$.
  • Vật liệu chế tạo xe gòong: Thép định hình CT3 hộp $25 \times 25 \times 1,5\text{ mm}$, bánh xe gang $\Phi 100\text{ mm}$.
  • Vật liệu khay sấy: Nhôm tấm dập lỗ dày $1,0\text{ mm}$, kích thước $800 \times 800 \times 30\text{ mm}$.
  • Nguồn nhiệt trao đổi: Hơi nước bão hòa áp suất $5\text{ bar}$ ($T_{sat} = 151,84^\circ\text{C}$, nhiệt ẩn hóa hơi $r = 2108\text{ kJ/kg}$).

Phương pháp luận tính toán kỹ thuật

Quy trình thiết kế tuân thủ phương pháp cân bằng vật chất và cân bằng năng lượng trong kỹ thuật nhiệt thực phẩm:

  1. Tính toán trạng thái không khí: Dựa trên giản đồ Ramzin và công thức giải tích xác định phân áp suất bão hòa $p_{bh}$, độ chứa hơi $d$, và entanpy $I$.
  2. Tính toán động học sấy: Xác định lượng ẩm bốc hơi, tiêu hao không khí lý thuyết và thực tế dựa trên các tổn thất nhiệt qua kết cấu bao che (tường, trần, cửa, nền) và thiết bị truyền tải.
  3. Tính toán thiết bị nhiệt - thủy lực: Thiết kế truyền nhiệt ống chùm có cánh và tính toán tổn thất áp suất theo chuẩn số Reynolds ($Re$).

Triển khai kỹ thuật và kết quả tính toán

Quy trình công nghệ và giải thuật tính toán

Quy trình xử lý củ sen diễn ra qua 8 công đoạn: Nguyên liệu $\rightarrow$ Lựa chọn, phân loại $\rightarrow$ Kiểm tra độ chín ($0 - 30^\circ\text{Bx}$) $\rightarrow$ Rửa $\rightarrow$ Xử lý cắt lát ($35 - 40\text{ mm}$) $\rightarrow$ Xếp khay $\rightarrow$ Sấy hầm ($80^\circ\text{C}$, 8h) $\rightarrow$ Kiểm tra độ ẩm ($22%$) $\rightarrow$ Đóng gói chân không bao bì PA/PET.

Dưới đây là mô đun giải thuật tính toán cân bằng nhiệt và kích thước thiết bị được chuẩn hóa:

import math

def calculate_drying_system(G2, w1, w2, t0, phi0, t1, t2):
    # 1. Cân bằng vật chất
    G1 = G2 * (1 - w2) / (1 - w1)  # Khối lượng vào (kg/h)
    W = G1 - G2                     # Lượng ẩm bốc hơi (kg/h)

    # 2. Áp suất bão hòa theo công thức thực nghiệm (bar)
    pbh0 = math.exp(12 - 4026.42 / (235.5 + t0))
    pbh1 = math.exp(12 - 4026.42 / (235.5 + t1))
    pbh2 = math.exp(12 - 4026.42 / (235.5 + t2))

    # 3. Hàm ẩm d (kg ẩm / kg kkk)
    pa = 1.0133  # Áp suất khí quyển (bar)
    d0 = 0.622 * (phi0 * pbh0) / (pa - phi0 * pbh0)
    d1 = d0  # Quá trình gia nhiệt đẳng dung ẩm

    # Giả thiết sấy lý thuyết I1 = I2
    I0 = 1.004 * t0 + d0 * (2500 + 1.842 * t0)
    I1 = 1.004 * t1 + d1 * (2500 + 1.842 * t1)
    d2_th = (I1 - 1.004 * t2) / (2500 + 1.842 * t2)

    # Tiêu hao không khí
    l0 = 1 / (d2_th - d0)
    L0 = W * l0

    return {
        "G1_kg_h": G1,
        "W_kg_h": W,
        "d0_g_kg": d0 * 1000,
        "I0_kJ_kg": I0,
        "I1_kJ_kg": I1,
        "d2_th_g_kg": d2_th * 1000,
        "l0_kg_kg": l0,
        "L0_kg_h": L0
    }

# Thực thi với thông số thiết kế
res = calculate_drying_system(1000, 0.50, 0.22, 25.4, 0.81, 80.0, 35.0)

Kết quả tính toán thiết kế chi tiết

1. Cân bằng vật chất và năng lượng

  • Khối lượng nguyên liệu đầu vào: $G_1 = 3120\text{ kg/h}$ (Tương đương $24.960\text{ kg/mẻ 8h}$).
  • Lượng ẩm cần bay hơi: $W = 1120\text{ kg/h}$.
  • Lượng không khí khô thực tế: $l = 57,80\text{ kg kkk/kg ẩm} \rightarrow L = 64.739,88\text{ kg kkk/h}$.
  • Lưu lượng thể tích tác nhân sấy trung bình: $V = 63.768,78\text{ m}^3\text{/h} = 17,71\text{ m}^3\text{/s}$.
  • Tốc độ tác nhân sấy qua tiết diện tự do ($F_{td} = 2,25\text{ m}^2$): $v = 7,87\text{ m/s} \approx 8,0\text{ m/s}$ (trùng khớp giả thiết động học).

2. Kích thước không gian thiết bị chính (Hầm sấy)

  • Số lượng hầm sấy: $Z = 2\text{ hầm}$ chạy song song.
  • Kích thước mỗi hầm: Dài $L_h = 12,2\text{ m}$, Rộng $B_h = 0,95\text{ m}$, Cao $H_h = 1,70\text{ m}$.
  • Kích thước phủ bì: Dài $12,2\text{ m}$, Rộng $B = 1,45\text{ m}$ (tường gạch $250\text{ mm}$), Cao $H = 1,92\text{ m}$ (trần bê tông $70\text{ mm}$ + bông thủy tinh $150\text{ mm}$).
  • Kết cấu tải vật liệu: 24 xe gòong ($850 \times 850 \times 1550\text{ mm}$), mỗi xe 13 khay, mỗi khay chứa $10\text{ kg}$ củ sen thái lát ($130\text{ kg/xe}$).

3. Bảng cân bằng nhiệt hệ thống sấy thực

STT Thành phần nhiệt lượng Ký hiệu Giá trị ($\text{kJ/kg ẩm}$) Tỷ lệ ($%$)
1 Nhiệt lượng có ích bốc hơi ẩm $q_1$ $2458,30$ $75,95%$
2 Tổn thất do tác nhân sấy mang đi $q_2$ $569,81$ $17,61%$
3 Tổn thất do vật liệu sấy mang ra $q_v$ $190,03$ $5,87%$
4 Tổn thất qua thiết bị truyền tải (xe, khay) $q_{ct}$ $7,06$ $0,22%$
5 Tổn thất ra môi trường qua vỏ hầm $q_{mt}$ $11,56$ $0,36%$
Tổng Tổng nhiệt lượng tiêu hao tính toán $q'$ $3236,75$ $100,00%$

Kiểm chứng sai số nhiệt động học: Nhiệt lượng tiêu hao thực tế $q = 3268,01\text{ kJ/kg ẩm}$. Sai số tuyệt đối $\Delta q = 31,26\text{ kJ/kg ẩm}$, tương đương sai số tương đối $\varepsilon = 0,96% \le 5%$ (hoàn toàn thỏa mãn độ tin cậy kỹ thuật).

4. Thiết kế thiết bị phụ (Calorifer & Quạt)

  • Calorifer khí - hơi:
    • Công suất nhiệt trao đổi: $Q_c = 1016,71\text{ kW}$ ($3.660.173,44\text{ kJ/h}$).
    • Tiêu hao hơi bão hòa ($5\text{ bar}, 151,84^\circ\text{C}$): $D = 2225,52\text{ kg hơi/h}$ (với hiệu suất nhiệt $\eta_c = 76%$).
    • Kết cấu: Ống thép $\Phi 24/22\text{ mm}$, dài $1,2\text{ m}$, cánh đồng $\Phi 40\text{ mm}$, bước cánh $3\text{ mm}$, bố trí so le gồm 12 hàng $\times$ 42 ống/hàng = 504 ống; Tổng diện tích bề mặt trong $F_1 = 41,5\text{ m}^2$, hệ số truyền nhiệt $k = 267\text{ W/m}^2\text{K}$.
  • Hệ thống khí động và quạt:
    • Năng suất quạt yêu cầu: $Q_A = 26.155,18\text{ m}^3\text{/h}$ tại nhiệt độ $25,4^\circ\text{C}$.
    • Tổng trở lực đường ống và thiết bị: $\sum \Delta P = 285,46\text{ N/m}^2$ (bao gồm trở lực ma sát ống $4,83\text{ N/m}^2$, đột mở $7,3\text{ N/m}^2$, ngoặt $90^\circ$ $94,4\text{ N/m}^2$, chùm ống calorifer $100,37\text{ N/m}^2$, áp động đầu ra $78,56\text{ N/m}^2$).

Đổi mới và đóng góp kỹ thuật

  1. Tối ưu hóa khí động học đối lưu ngược chiều: Việc thiết lập vận tốc gió $v = 8\text{ m/s}$ đi ngược chiều dòng vật liệu tạo ra chênh lệch phân áp suất hơi nước cực đại tại mọi vị trí trong hầm, giúp giảm thời gian sấy từ 14 giờ (ở chế độ đối lưu tự nhiên) xuống còn 8 giờ (rút ngắn $42,8%$ thời gian sấy).
  2. Thiết kế Calorifer cánh đồng mật độ cao: Ứng dụng cánh tản nhiệt đồng bước dày $3\text{ mm}$ ép trên ống thép giúp tăng hệ số trao đổi nhiệt đối lưu phía không khí lên $\alpha_2 = 35,52\text{ W/m}^2\text{K}$, giảm $35%$ kích thước không gian lắp đặt so với calorifer ống trơn thông thường.
  3. Bố trí Module 2 hầm song song độc lập: Cho phép nhà máy vận hành linh hoạt (chạy 1 hầm khi vào mùa nghịch sen hoặc chạy hết công suất 2 hầm vào chính vụ), tối ưu hóa tiêu thụ hơi nhiệt và điện năng của quạt.

Ứng dụng thực tế và phân tích hiệu quả đầu tư

Mô hình triển khai tại nhà máy chế biến nông sản

Hệ thống sấy hầm được thiết kế đồng bộ cho các cơ sở chế biến thực phẩm tại vùng Đồng Tháp, An Giang, Long An với mặt bằng phân xưởng tối thiểu $15\text{ m} \times 8\text{ m} = 120\text{ m}^2$.

+-----------------------------------------------------------------------------------+
|                              MẶT BẰNG PHÂN XƯỞNG SẤY                              |
|                                                                                   |
|  [Khu tiếp nhận] -> [Rửa & Cắt lát] -> [Khu xếp khay]                            |
|                                                |                                  |
|                                                v                                  |
|   +======================== HẦM SẤY 1 ========================+                   |
|   | [Cửa vào] ==> [12 Xe Gòong (130kg/xe)] ==> [Cửa ra VLS]    |                   |
|   +===========================================================+                   |
|   +======================== HẦM SẤY 2 ========================+   [Calorifer &]   |
|   | [Cửa vào] ==> [12 Xe Gòong (130kg/xe)] ==> [Cửa ra VLS]    |   [Cụm Lò Hơi ]   |
|   +===========================================================+                   |
|                                                |                                  |
|                                                v                                  |
|  [Đóng gói chân không PA/PET] <- [Kiểm tra ẩm & KCS W=22%]                        |
+-----------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí năng lượng bốc hơi ẩm: Tiêu hao $2,22\text{ tấn hơi/h}$. Sử dụng phụ phẩm trấu hoặc than cám đốt lò hơi với chi phí nhiên liệu trung bình $650\text{ VNĐ/kg}$ ẩm tách ra.
  • Giá trị gia tăng sản phẩm:
    • $1\text{ kg}$ củ sen tươi: $25.000\text{ VNĐ}$.
    • $1\text{ kg}$ củ sen sấy dẻo đóng gói hút chân không: $180.000 - 220.000\text{ VNĐ}$.
    • Tỷ lệ thu hồi sản phẩm: $3,12\text{ kg sen tươi} \rightarrow 1\text{ kg sen sấy dẻo } (W=22%)$.
    • Biên lợi nhuận gộp ước tính đạt $32 - 38%$, thời gian hoàn vốn đầu tư hệ thống thiết bị (Capex) từ 10 đến 14 tháng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Thao tác nạp và tháo xe gòong vẫn dựa trên tời kéo cơ khí kết hợp bán thủ công, phụ thuộc vào công nhân vận hành.
  • Khí thải rời hầm sấy ở $t_2 = 35^\circ\text{C}$ mang lượng nhiệt mất mát $17,61%$ ($569,81\text{ kJ/kg ẩm}$) nhưng chưa được tái tuần hoàn nhiệt do độ ẩm tương đối cao ($\varphi_2 \approx 94%$).

Hướng nâng cấp mở rộng

  • Tích hợp bơm nhiệt (Heat Pump) ngưng tụ ẩm: Hút ẩm dòng khí thải và nâng nhiệt độ để hồi lưu $40%$ lượng nhiệt thải, giúp tiết kiệm $25%$ lượng hơi cấp từ lò hơi.
  • Tự động hóa PLC - SCADA: Lắp đặt van điều khiển tuyến tính lưu lượng hơi và biến tần quạt gió theo dữ liệu cảm biến đo độ ẩm trực tuyến tại các vị trí trong hầm.

Đối tượng hưởng lợi từ đề tài

  • Sinh viên & Kỹ sư Công nghệ Thực phẩm / Kỹ thuật Nhiệt: Nguồn tài liệu tính toán chuẩn mực từ lý thuyết nhiệt động, cân bằng vật chất - năng lượng đến bản vẽ kích thước chi tiết thiết bị sấy đối lưu.
  • Doanh nghiệp & Hợp tác xã chế biến sen: Cơ sở kỹ thuật hoàn chỉnh để gia công, chế tạo và lắp đặt dây chuyền sấy củ sen năng suất 1 tấn/mẻ với chi phí đầu tư nội địa hóa tối ưu.
  • Nông dân & Vùng trồng nguyên liệu: Đảm bảo bao tiêu sản lượng củ sen sau thu hoạch, giải quyết tình trạng "được mùa mất giá" và nâng cao chuỗi giá trị sen Đồng Tháp.

Câu hỏi thường gặp

1. Hệ thống yêu cầu nguồn phụ trợ như thế nào để vận hành?

Cần nguồn cấp hơi bão hòa công nghiệp ổn định ở áp suất $5\text{ bar}$ với lưu lượng $2,3\text{ tấn hơi/h}$, nguồn điện 3 pha $380\text{V}/50\text{Hz}$ cấp cho động cơ quạt gió ($P \approx 5,5\text{ kW}$), và nguồn nước sạch sinh hoạt đạt chuẩn TCVN 5502:2003 cho công đoạn rửa nguyên liệu.

2. Có thể sử dụng hệ thống này để sấy các loại nông sản khác không?

Có. Hệ thống hoàn toàn tương thích để sấy các loại nông sản dạng lát hoặc củ quả khác như khoai lang dẻo, chuối sấy dẻo, mít, cà rốt, củ cải bằng cách điều chỉnh nhiệt độ hơi vào calorifer ($60 - 85^\circ\text{C}$) và vận tốc đẩy xe gòong phù hợp với đường cong sấy của từng loại nguyên liệu.

3. Tại sao chọn nhiệt độ sấy $80^\circ\text{C}$ mà không sấy ở nhiệt độ cao hơn để nhanh khô?

Nhiệt độ $80^\circ\text{C}$ là ngưỡng tối ưu: đủ cao để vô hoạt enzyme gây thâm đen và tiêu diệt vi sinh vật, nhưng không vượt quá $90^\circ\text{C}$ nhằm tránh phản ứng caramel hóa bề mặt làm cháy khét đường khử, bảo tồn tối đa hàm lượng Vitamin C ($37\text{ mg/100g}$), khoáng chất và hoạt tính sinh học trong củ sen.

4. Giải pháp chống thất thoát nhiệt qua kết cấu hầm sấy được xử lý ra sao?

Thành hầm được xây bằng tường gạch đỏ dày $250\text{ mm}$ phủ vữa trát; trần hầm đổ bê tông dày $70\text{ mm}$ lót lớp cách nhiệt bông thủy tinh chuyên dụng dày $150\text{ mm}$ ($\lambda = 0,04\text{ W/mK}$). Nhờ đó, tổng tổn thất nhiệt qua kết cấu ra môi trường chỉ chiếm $0,36%$ ($11,56\text{ kJ/kg ẩm}$).

5. Chi phí đầu tư chế tạo hệ thống sấy hầm này là bao nhiêu?

Tổng chi phí chế tạo cơ khí hầm sấy, 24 xe gòong, 312 khay nhôm, calorifer cánh đồng và quạt công nghiệp dao động từ $350 - 450\text{ triệu VNĐ}$ (chưa bao gồm lò hơi cấp nhiệt), chỉ bằng $30 - 40%$ so với thiết bị ngoại nhập cùng công suất.

Kết luận

Đề tài "Thiết kế hệ thống sấy hầm củ sen năng suất 1000 kg/mẻ" đã giải quyết trọn vẹn và chính xác bài toán tính toán kỹ thuật nhiệt - khí động cho dây chuyền chế biến nông sản quy mô công nghiệp. Với hiệu suất nhiệt đạt $75,95%$, thời gian sấy rút ngắn còn 8 giờ và chất lượng sản phẩm củ sen dẻo đồng đều ($W_2 = 22%$), hệ thống mang lại hiệu quả kinh tế cao và khả thi cho việc ứng dụng thực tế tại các nhà máy chế biến thực phẩm Việt Nam. Các doanh nghiệp và kỹ sư quan tâm có thể trực tiếp kế thừa bộ thông số tính toán này để triển khai gia công, chế tạo và vận hành dây chuyền sản xuất thương mại.
