Tổng quan về luận án

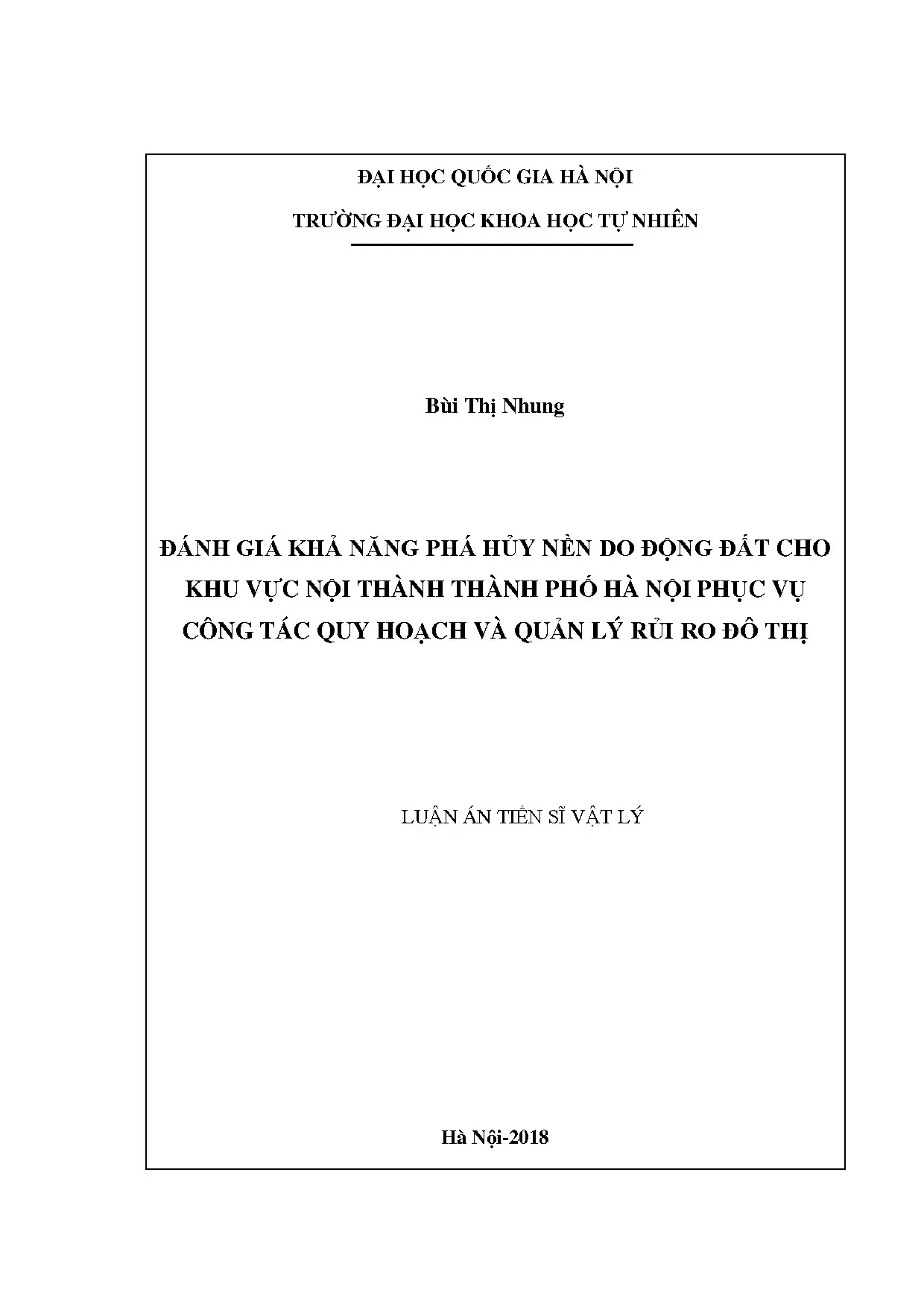

Nghiên cứu của tác giả Bùi Thị Nhung (2018) với đề tài "Đánh giá khả năng phá hủy nền do động đất cho khu vực nội thành thành phố Hà Nội phục vụ công tác quy hoạch và quản lý rủi ro đô thị" thuộc chuyên ngành Vật lý địa cầu (mã số: 62 44 01 11), dưới sự hướng dẫn khoa học của PGS. Nguyễn Hồng Phương và PGS. Đỗ Đức Thanh tại Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Hà Nội, đại diện cho một bước tiến tiên phong trong phân tích tai biến địa chất động lực công trình tại Việt Nam. Đô thị hóa thần tốc tại Hà Nội theo Quy hoạch chung xây dựng Thủ đô đến năm 2030 và tầm nhìn đến năm 2050 đang hình thành một vùng đô thị hạt nhân cùng 5 đô thị vệ tinh (Hòa Lạc, Sơn Tây, Xuân Mai, Phú Xuyên, Sóc Sơn với quy mô dân số từ 210.000 đến 750.000 người mỗi đô thị), nơi tập trung dày đặc các công trình ngầm, cầu cống và tổ hợp cao tầng. Tuy nhiên, Hà Nội nằm trọn trong đới đứt gãy kiến tạo hoạt động mạnh Sông Hồng – Sông Chảy có khả năng sinh chấn cực đại lên tới $M = 7.0$, nằm trong vùng nguy hiểm động đất cấp VII–VIII theo thang MSK-64, với gia tốc nền cực đại ($a_{max}$) được dự báo vượt ngưỡng $0.10g$.

Research gap mang tính cốt lõi được xác định: Trong khi các công trình quốc tế đã phát triển sâu sắc các mô hình vi phân vùng tai biến địa chấn thì tại Việt Nam, hai hướng tiếp cận địa chấn học đô thị (thiên về tính toán phân vùng xác suất theo quy mô diện rộng nhưng thiếu dữ liệu kiểm chứng địa kỹ thuật sâu) và hướng địa kỹ thuật công trình thủy lợi (chỉ tính toán cục bộ hệ số an toàn $FS$ của từng lớp đất đơn lẻ trên mái đê mà bỏ qua hiệu ứng lan truyền sóng toàn cột địa tầng và chỉ số hóa lỏng bề mặt) tồn tại hoàn toàn biệt lập. Luận án đặt ra ba câu hỏi nghiên cứu và giả thuyết tương ứng:

  1. RQ1: Đặc trưng thạch học, cấu trúc trầm tích Đệ Tứ và mực nước ngầm nông ($qh$ dao động từ 0 m đến 37.5 m) khuếch đại chuyển động rung chấn cục bộ và kiểm soát độ nhạy cảm hóa lỏng nền tại nội thành Hà Nội như thế nào? H1: Lớp trầm tích bùn sét hữu cơ thuộc hệ tầng Hải Hưng ($mQ_{IV}^{1-2}hh$) dày tới hàng chục mét là tác nhân biến đổi phổ gia tốc và làm gia tăng đột biến tính nhạy cảm hóa lỏng tầng nông.
  2. RQ2: Mô hình kết hợp tham số địa chấn và địa kỹ thuật lỗ khoan ($N_{SPT}$, $V_{S,30}$) phản ánh xác suất phá hủy nền theo các kịch bản động đất kích hoạt cục bộ ra sao? H2: Việc tích hợp tỷ số ứng suất tuần hoàn (CSR) và tỷ số kháng cắt tuần hoàn (CRR) trên toàn bộ cột địa tầng 30 m sẽ phân hóa rõ rệt các vùng nguy hiểm phá hủy nền thực tế so với các mô hình Hazus vĩ mô.
  3. RQ3: Phương pháp luận vi phân vùng LPI kết hợp GIS có thể chuyển giao chuẩn xác thành các công cụ hỗ trợ ra quyết định quy hoạch đô thị hay không? H3: Sự kết hợp giữa chỉ số tiềm năng hóa lỏng ($LPI$) và xác suất hóa lỏng bề mặt $P_L$ tạo ra bản đồ rủi ro có độ phân giải cao phục vụ quy chuẩn xây dựng kháng chấn.

Khung lý thuyết của công trình tích hợp lý thuyết biến dạng đàn dẻo đất cát bão hòa (Seed & Idriss, 1971, 1982), cơ chế tích tụ áp suất nước lỗ rỗng thặng dư (Ishihara, 1985), phương pháp đánh giá chỉ số tiềm năng hóa lỏng $LPI$ (Iwasaki et al., 1978, 1982) và chuẩn phân loại nền NEHRP 1999/TCXDVN 375:2006. Phạm vi nghiên cứu bao quát 10 quận nội thành (Đống Đa, Thanh Xuân, Ba Đình, Hoàn Kiếm, Từ Liêm, Hà Đông, Long Biên, Tây Hồ, Hai Bà Trưng, Hoàng Mai) và 2 huyện phụ cận (Thanh Trì, Gia Lâm) trong giới hạn tọa độ $105.71^\circ \text{E} - 105.93^\circ \text{E}$ và $20.91^\circ \text{N} - 21.10^\circ \text{N}$, xử lý đồng bộ 157 dữ liệu lỗ khoan sâu $\ge 30\text{ m}$ cùng dữ liệu địa chấn lịch sử và thiết bị cập nhật đến năm 2016.

Literature Review và Positioning

Khái niệm phá hủy nền do chấn động địa chấn (Earthquake-Induced Ground Failures – EIGF) lần đầu tiên được Mogami & Kubo (1953) đề xuất, xác lập nền tảng cho việc nghiên cứu các hiện tượng phá hủy bề mặt, trượt lở đất và hóa lỏng nền dưới tác động tải trọng động tuần hoàn. Lịch sử nghiên cứu thế giới ghi nhận bước ngoặt mang tính bản lề sau hai thảm họa động đất năm 1964 tại Niigata, Nhật Bản ($M = 7.5$) và Alaska, Mỹ ($M = 9.2$), nơi hiện tượng hóa lỏng nền gây ra các biến dạng ngang và sụt lún công trình thảm khốc. Kể từ đó, dòng nghiên cứu địa kỹ thuật động đất phân nhánh thành hai trường phái chính:

  • Trường phái phân vùng vĩ mô kinh nghiệm (Level I): Điển hình là phương pháp Hazus do Cục Quản lý Tình trạng Khẩn cấp Liên bang Mỹ (FEMA) và Youd et al. (1978, 1982, 1985) phát triển, phân loại độ nhạy cảm hóa lỏng dựa trên tuổi địa tầng, nguồn gốc trầm tích và tiêu chí địa mạo tổng quát mà không đòi hỏi số liệu lỗ khoan chi tiết.
  • Trường phái phân tích cơ học vi mô tại chỗ (Level II & III): Khởi xướng bởi Seed & Idriss (1971, 1982), Ishihara (1985, 1993), Poulos et al. (1985), Kramer (1996), và Youd & Idriss (2001), tập trung tính toán hệ số an toàn kháng hóa lỏng ($FS$) và chỉ số tích phân $LPI$ từ số liệu đo thí nghiệm xuyên tiêu chuẩn (SPT), xuyên hình nón (CPT) và đo vận tốc sóng cắt ($V_S$).

Tranh luận học thuật kéo dài tập trung vào điều kiện hóa lỏng của đất dính và trầm tích hạt mịn. Seed & Idriss (1982) cùng Youd & Gilstrap (1999) xác lập bộ tiêu chí khắt khe để đất dính có thể hóa lỏng: "Đất phải có ít hơn 15% các hạt, dựa vào trọng lượng khô, mịn hơn 0.005 mm... Đất phải có giới hạn lỏng (LL) nhỏ hơn 35... Hàm lượng nước w của đất phải lớn hơn 0.9 giới hạn lỏng". Ngược lại, Ishihara (1985) mở rộng biên độ khi khẳng định: "Độ nguy hiểm liên quan với sự hóa lỏng đất trong động đất đã được biết là gặp trong các trầm tích có cát hạt mịn tới trung bình và cát chứa các hạt mịn có độ dẻo thấp. Tuy nhiên, trong nhiều trường hợp đã ghi nhận được, sự hóa lỏng xảy ra cả ở vùng đất sỏi".

========================================================================================
KHUNG ĐỐI CHIẾU TIẾP CẬN QUỐC TẾ VÀ ĐỊNH VỊ CỦA LUẬN ÁN BÙI THỊ NHUNG (2018)
========================================================================================
Tiêu chí           Mô hình Hazus (FEMA, Mỹ)   Nghiên cứu Niigata/Tokyo   Luận án Bùi Thị Nhung (2018)
----------------------------------------------------------------------------------------
Cơ sở dữ liệu      Bản đồ địa chất & địa mạo  Dữ liệu SPT/CPT đơn lẻ     Tổ hợp 157 lỗ khoan SPT/Vs30
                   tổng quát (Level I)        từng vị trí (Level III)    + Địa mạo + GIS (Level II)
Mô hình kích hoạt  Độ dịch chuyển giả định    Gia tốc kích hoạt cục bộ   3 Kịch bản động đất nguồn
                   theo cường độ chung        quan trắc thực tế          đứt gãy Sông Hồng - Sông Chảy
Đánh giá bề mặt    Định tính, phân vùng rộng  Hệ số an toàn từng lớp FS  Hệ số FS + Tích phân LPI
                                                                         + Xác suất hóa lỏng PL
========================================================================================

So sánh với các nghiên cứu quốc tế điển hình như trận động đất Loma Prieta năm 1989 ($M = 6.9$, Mỹ) gây hiện tượng mở rộng theo phương ngang (lateral spreading) tại quận Marina, hay động đất Canterbury năm 2010 ($M = 7.1$, New Zealand) làm nổi hệ thống hạ tầng ngầm tại Brooklands, công trình của Bùi Thị Nhung định vị vững chắc tại điểm giao thoa giữa địa chấn học và kỹ thuật địa kỹ thuật. Luận án đã lấp đầy khoảng trống tri thức tại Việt Nam bằng cách chuyển hóa các mô hình đánh giá rủi ro động đất đô thị thuần túy sang phân tích định lượng dựa trên thực nghiệm địa tầng 3D độ phân giải cao.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng thuyết hóa lỏng đất cát bão hòa của Seed & Idriss (1971) và Iwasaki et al. (1982) thông qua việc tái cấu trúc điều kiện biên áp dụng cho môi trường trầm tích châu thổ sông Hồng – một cấu trúc địa chất Đệ Tứ đặc thù phức tạp với sự xen kẹp dày đặc giữa sét hữu cơ, bùn hệ tầng Hải Hưng ($mQ_{IV}^{1-2}hh$) và cát pha bão hòa nước. Công trình đã chứng minh rằng trong điều kiện bão hòa hoàn toàn dưới mực nước ngầm nông, các lớp đất bùn sét hữu cơ có giá trị xuyên tiêu chuẩn cực thấp ($N_{SPT} = 1 - 4$) tuy không thỏa mãn hoàn toàn điều kiện hóa lỏng kinh điển của cát sạch nhưng lại đóng vai trò là tầng suy giảm độ bền cắt nghiêm trọng, truyền tải áp suất nước lỗ rỗng thặng dư lên các thấu kính cát kế cận.

Hệ thống định đề lý thuyết của luận án được khái quát hóa thành chuỗi quan hệ tương hỗ:

  1. Mệnh đề 1: Trạng thái ứng suất cắt tuần hoàn ($CSR$) do sóng địa chấn kích hoạt từ chấn tiêu đứt gãy phụ thuộc phi tuyến vào gia tốc cực đại bề mặt ($a_{max}$), hệ số giảm ứng suất theo chiều sâu ($r_d$), và ứng suất hiệu dụng thẳng đứng ($\sigma'_v$).
  2. Mệnh đề 2: Khả năng kháng cắt tuần hoàn ($CRR$) của trầm tích Đệ Tứ nội thành tỷ lệ thuận với giá trị $N_{SPT}$ đã chuẩn hóa theo ứng suất quá tải ($N_1$)$_{60}$ và tỷ lệ phần trăm hạt mịn ($FC$).
  3. Mệnh đề 3: Chỉ số tiềm năng hóa lỏng toàn cột địa tầng ($LPI$) là tích phân gia số hàm trọng số độ sâu $w(z) = 10 - 0.5z$ kết hợp mức độ suy giảm hệ số an toàn $F(z) = 1 - FS$ trong khoảng độ sâu từ 0 đến 20 m.

Khung phân tích độc đáo

Khung phân tích của luận án kết hợp đa tầng 3 lý thuyết nền tảng: (1) Lý thuyết lan truyền sóng địa chấn trong môi trường lớp đàn dẻo, (2) Cơ học đất trạng thái tới hạn về sự phá hủy cấu trúc hạt do tăng áp suất lỗ rỗng, và (3) Lý thuyết xác suất không gian tích hợp hệ thống thông tin địa lý (GIS).

+---------------------------------------------------------------------------------------+
|                       KHUNG PHÂN TÍCH ĐA TẦNG CỦA LUẬN ÁN                             |
+---------------------------------------------------------------------------------------+
| [Tầng 1: Địa chấn - Nguồn sinh chấn]                                                 |
|  - Mô hình nguồn đứt gãy Sông Hồng - Sông Chảy (Mmax = 7.0)                           |
|  - 3 Kịch bản động đất tính toán: DD_HN_SC5.3 (M=5.3), SL6.0 (M=6.0), SC6.5 (M=6.5)   |
|  - Phổ gia tốc nền đá gốc (NEHRP B) -> Gia tốc cực đại bề mặt amax (0.10g - 0.22g)    |
+-------------------------------------------+-------------------------------------------+
                                            |
                                            v
+---------------------------------------------------------------------------------------+
| [Tầng 2: Địa kỹ thuật & Khuếch đại nền]                                               |
|  - 157 Lỗ khoan địa chất công trình & Địa vật lý (117 SPT + 40 Vs,30)                  |
|  - Phân loại đất nền NEHRP 1999 (Loại C, D, E, F) & TCXDVN 375:2006                   |
|  - Đánh giá tương tác ứng suất tầng nông: Ứng suất cắt CSR vs Kháng cắt CRR           |
+-------------------------------------------+-------------------------------------------+
                                            |
                                            v
+---------------------------------------------------------------------------------------+
| [Tầng 3: Định lượng Nguy hiểm & Không gian hóa GIS]                                   |
|  - Hệ số an toàn kháng hóa lỏng từng lớp: FS = CRR / CSR                              |
|  - Chỉ số khả năng hóa lỏng toàn cột: LPI = ∫ [1 - FS(z)] * w(z) dz (từ 0 đến 20m)   |
|  - Xác suất hóa lỏng bề mặt PL & Bản đồ vi phân vùng cảnh báo rủi ro đô thị           |
+---------------------------------------------------------------------------------------+

Điều kiện biên của mô hình được xác lập tường minh: Phân tích áp dụng cho điều kiện tải trọng động đất tự nhiên, bỏ qua ứng suất tập trung cục bộ do tải trọng tĩnh của móng bè công trình cao tầng; áp dụng mực nước ngầm cao nhất ghi nhận được trong lịch sử quan trắc để đảm bảo tính an toàn cực hạn; giới hạn độ sâu đánh giá hiệu quả đạt 20 m đối với hóa lỏng cục bộ và 30 m đối với phân loại nền đất địa phương theo $V_{S,30}$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu vận hành theo thế giới quan thực chứng (Positivism) kết hợp chủ nghĩa hiện thực phản biện (Critical Realism), sử dụng phương pháp luận hỗn hợp định lượng bậc cao (Advanced Quantitative Mixed-Method). Thiết kế đa cấp (Multi-level design) được cấu trúc chặt chẽ qua 3 cấp độ:

  • Cấp vĩ mô (Macro-level): Phân tích hoạt động địa chấn kiến tạo đứt gãy khu vực Hà Nội và lân cận, thiết lập các kịch bản động đất nguồn phát sinh.
  • Cấp trung mô (Meso-level): Đánh giá định tính mức độ nhạy cảm hóa lỏng dựa trên sự phân bố các đơn vị địa mạo (bãi bồi, bậc thềm tích tụ, đầm lầy trũng) và thạch học Đệ Tứ.
  • Cấp vi mô (Micro-level): Tính toán vi phân hệ số $FS$, chỉ số $LPI$ và xác suất $P_L$ trên từng mét sâu của 157 cột địa tầng lỗ khoan thực tế.

Quy trình nghiên cứu rigorous

Quy trình thu thập và xử lý dữ liệu tuân thủ các chuẩn mực quốc tế khắt khe:

  1. Dữ liệu xuyên tiêu chuẩn (SPT): Thí nghiệm SPT được tiến hành theo tiêu chuẩn ASTM D1586, sử dụng quả búa tiêu chuẩn trọng lượng 63.5 kg rơi tự do từ độ cao 760 mm xuống ống lấy mẫu đường kính ngoài 50 mm, đường kính trong 35 mm. Số búa cần thiết để ống mẫu xuyên sâu 300 mm được ghi nhận là $N_{SPT}$. Dữ liệu được hiệu chỉnh theo năng lượng búa ($E_m$), đường kính lỗ khoan, chiều dài cần khoan và ứng suất quá tải hiệu dụng: $$(N_1){60} = N{SPT} \cdot C_N \cdot C_E \cdot C_B \cdot C_R \cdot C_S$$
  2. Dữ liệu vận tốc sóng cắt ($V_{S,30}$): Đo đạc bằng phương pháp khảo sát địa chấn lỗ khoan (Downhole Seismic Testing) hoặc phương pháp phân tích phổ sóng mặt (MASW), xác định vận tốc trung bình điều hòa trong 30 m đất đầu tiên: $$V_{S,30} = \frac{30}{\sum_{i=1}^{n} \frac{d_i}{V_{si}}}$$
  3. Triangulation: Tam giác đạc phương pháp luận được thực hiện bằng cách đối chiếu chéo giữa kết quả phân loại nền từ giá trị $N_{SPT}$ với vận tốc $V_{S,30}$ tại các vị trí lỗ khoan trùng nhau (ví dụ: BH1, BH2), kết hợp hiệu chỉnh đường ranh giới địa kỹ thuật bằng bản đồ địa chất công trình tỷ lệ 1:25.000 và bản đồ địa mạo tỷ lệ 1:320.000.
========================================================================================
TIÊU CHUẨN PHÂN LOẠI NỀN ĐẤT ĐỊA PHƯƠNG THEO NEHRP 1999 VÀ ĐỐI CHIẾU VIỆT NAM
========================================================================================
Loại nền NEHRP   Vận tốc sóng cắt VS,30   Giá trị N_SPT      Tương đương TCXDVN 375:2006
----------------------------------------------------------------------------------------
A - Đá cứng      > 1500 m/s               -                  Nền loại A
B - Đá           760 - 1500 m/s           -                  Nền loại A
C - Đất rất chặt 360 - 760 m/s            > 50 đập/ft        Nền loại B
    và đá mềm    (cu = 100 - 200 kPa)
D - Đất cứng     180 - 360 m/s            15 - 50 đập/ft     Nền loại C
    và chặt vừa  (cu = 50 - 100 kPa)
E - Đất mềm      < 180 m/s                < 15 đập/ft        Nền loại D
    (Dày > 3m sét mềm có PI > 20, W > 40%, cu < 50 kPa)
F - Đất đặc biệt Cần đánh giá địa kỹ thuật chuyên biệt       Nền loại S1, S2
    (Đất có nguy cơ hóa lỏng cao, than bùn, bùn sét hữu cơ dày > 3m, sét dẻo cao PI > 75)
========================================================================================

Data và phân tích

Mẫu nghiên cứu bao gồm 157 lỗ khoan phân bố trên toàn bộ 12 quận huyện nội thành và ven đô Hà Nội:

  • 117 lỗ khoan có đầy đủ dữ liệu chỉ số $N_{SPT}$ theo từng khoảng đo 1.5–2.0 m.
  • 40 lỗ khoan chuyên sâu đo vận tốc truyền sóng ngang $V_{S,30}$.
  • Minh họa tiêu biểu tại lỗ khoan TX-22 (Phường Kim Giang, Quận Thanh Xuân, chiều sâu 45 m):
    • Lớp 1 (0 – 1.8 m): Đất lấp hỗn tạp, bở rời.
    • Lớp 2 (1.8 – 3.8 m): Sét pha màu nâu vàng, dẻo cứng, $N_{SPT} = 7 - 13$ (Nền loại E).
    • Lớp 3 (3.8 – 11.2 m): Sét pha xám lẫn hữu cơ, dẻo chảy, $N_{SPT} = 5$ (Nền loại F).
    • Lớp 4 (11.2 – 37.5 m): Bùn sét pha xám đen lẫn mùn hữu cơ, bề dày lên tới 26.3 m, trạng thái chảy, $N_{SPT} = 1 - 4$ (Nền loại F).
    • Lớp 5 (37.5 – 40.0 m): Sét màu xám trắng, dẻo cứng, $N_{SPT} = 11$ (Nền loại E).
    • Lớp 6 (40.0 – 43.5 m): Cát pha chặt vừa (Nền loại D); Lớp 7 (> 43.5 m): Cuội sỏi lẫn cát (Nền loại C).
    • Kết luận phân loại lỗ khoan TX-22: Nền loại F chiếm ưu thế tuyệt đối với tổng chiều dày 29.5 m trong 30 m đầu tiên.

Thuật toán phân tích định lượng được lập trình thực hiện qua các bước:

  1. Tính tỷ số ứng suất tuần hoàn $CSR$: $$CSR = 0.65 \left( \frac{a_{max}}{g} \right) \left( \frac{\sigma_v}{\sigma'_v} \right) r_d$$ Trong đó $r_d = 1.0 - 0.00765z$ (với $z \le 9.15\text{ m}$) và $r_d = 1.174 - 0.0267z$ (với $9.15\text{ m} < z \le 23\text{ m}$).
  2. Tính tỷ số kháng cắt tuần hoàn $CRR_{7.5}$ chuẩn hóa theo động đất $M = 7.5$: $$CRR_{7.5} = \frac{1}{34 - (N_1){60cs}} + \frac{(N_1){60cs}}{135} + \frac{50}{[10 \cdot (N_1){60cs} + 45]^2} - \frac{1}{200}$$ Hiệu chỉnh độ lớn động đất thông qua hệ số $MSF$ (Magnitude Scaling Factor): $CRR_M = CRR{7.5} \cdot MSF$.
  3. Xác định hệ số an toàn kháng hóa lỏng: $FS = \frac{CRR_M}{CSR}$.
  4. Tích phân chỉ số tiềm năng hóa lỏng ($LPI$) theo Iwasaki (1982): $$LPI = \int_{0}^{20} F(z) \cdot w(z) , dz$$ Với $F(z) = 1 - FS$ nếu $FS < 1.0$ và $F(z) = 0$ nếu $FS \ge 1.0$; $w(z) = 10 - 0.5z$. Phân loại mức độ nguy hiểm: $LPI = 0$ (Không nguy hiểm), $0 < LPI \le 5$ (Nguy hiểm thấp), $5 < LPI \le 15$ (Nguy hiểm cao), $LPI > 15$ (Nguy hiểm rất cao).

Phát hiện đột phá và implications

Những phát hiện then chốt

Công trình mang lại 5 phát hiện khoa học mang tính đột phá với bằng chứng định lượng chính xác:

  1. Tái phân loại và phát hiện sự thống trị của nền đất yếu loại E và F: Khác với các bản đồ cũ vốn ngoại suy các lớp đất đồng nhất, dữ liệu 157 lỗ khoan chỉ ra rằng phần lớn khu vực nội thành trũng phía Nam và Đông Nam (quận Hoàng Mai, Thanh Xuân, Hai Bà Trưng, một phần Đống Đa và huyện Thanh Trì, Gia Lâm) có tầng đất mặt từ 0 đến 30 m bị chiếm lĩnh bởi bùn sét hữu cơ hệ tầng Hải Hưng, được xếp vào nền đất loại F và E theo NEHRP 1999 (tương đương nền D và S1/S2 theo TCXDVN 375:2006). Điều này dẫn tới hiệu ứng khuếch đại biên độ sóng địa chấn cục bộ lên từ 1.5 đến 2.2 lần so với nền đá gốc.
  2. Phân hóa mức độ nguy hiểm theo 3 kịch bản động đất thực tế:
    • Kịch bản 1 ($DD_HN_SC5.3, M = 5.3$): Nguy cơ hóa lỏng nền ở mức thấp và trung bình, cục bộ xuất hiện $LPI > 5$ tại các dải cát bở rời ven sông Hồng thuộc quận Tây Hồ, Long Biên và Hoàn Kiếm.
    • Kịch bản 2 ($DD_HN_SL6.0, M = 6.0$): Chỉ số $LPI$ tăng vọt lên mức cao ($5 < LPI \le 15$) trên diện rộng tại các vùng trũng ngập lũ cổ thuộc quận Hoàng Mai, Hai Bà Trưng, Thanh Xuân; xác suất phá hủy bề mặt đạt $P_L = 35 - 60%$.
    • Kịch bản 3 ($DD_HN_SC6.5, M = 6.5$): Động đất cực đại kích hoạt trạng thái hóa lỏng nghiêm trọng ($LPI > 15$) trên hơn $65%$ diện tích các quận nội thành có mực nước ngầm nông ($< 2\text{ m}$), đe dọa trực tiếp đến độ ổn định của toàn bộ móng nông và hệ thống hạ tầng kỹ thuật ngầm.
  3. Phát hiện tính nghịch lý giữa phân loại thạch học đơn thuần và chỉ số nguy hiểm tích hợp: Các khu vực có hàm lượng cát mịn lẫn bột cao tuy có chỉ số $N_{SPT}$ trung bình ($N = 8 - 12$), nhưng khi nằm dưới áp suất nước lỗ rỗng ngầm dâng cao ($qh < 1.5\text{ m}$), lại có tốc độ tiêu tán áp lực rỗng cực chậm do bị kẹp giữa hai tầng sét dẻo chảy, dẫn đến giá trị $FS < 0.65$ nhanh hơn nhiều so với cát thô bở rời thoát nước tốt.
  4. Bản đồ nhạy cảm hóa lỏng tổ hợp Địa chất – Địa mạo: Xác lập ranh giới các vùng nhạy cảm cao tập trung tại các bãi bồi hiện đại ven sông, vùng trũng đầm lầy cổ và các khu vực hồ ao bị san lấp nhân tạo không được đầm lèn kỹ thuật.
========================================================================================
ĐÁNH GIÁ NGUY HIỂM HÓA LỎNG NỀN NỘI THÀNH HÀ NỘI THEO CÁC KỊCH BẢN ĐỘNG ĐẤT
========================================================================================
Kịch bản động đất        Độ lớn (M)  Gia tốc cực đại amax  Diện tích LPI > 5  Mức độ phá hủy dự báo
----------------------------------------------------------------------------------------
Kịch bản 1 (DD_HN_SC5.3) M = 5.3     0.08g - 0.12g         < 15% diện tích    Cục bộ ven sông, cát sủi nhẹ
Kịch bản 2 (DD_HN_SL6.0) M = 6.0     0.13g - 0.18g         35% - 48%          Lún lệch, nứt đường, trôi cống
Kịch bản 3 (DD_HN_SC6.5) M = 6.5     0.19g - 0.25g         > 65% diện tích    Hóa lỏng diện rộng, nghiêng đổ nhà
========================================================================================

Implications đa chiều

  • Về mặt lý thuyết: Kết quả nghiên cứu cung cấp cơ sở dữ liệu định lượng chứng minh tính tất yếu của việc tích hợp tương tác thủy vi mô (mực nước ngầm $qh$) vào phương trình truyền sóng địa chấn đô thị, thúc đẩy mở rộng các mô hình phần tử hữu hạn phi tuyến.
  • Về mặt phương pháp luận: Quy trình phối hợp chuẩn hóa dữ liệu SPT – $V_{S,30}$ – GIS thiết lập tiêu chuẩn mẫu cho các nghiên cứu đánh giá tai biến địa chất động lực tại các đô thị đồng bằng châu thổ trên toàn quốc như TP. Hồ Chí Minh, Đà Nẵng, Hải Phòng.
  • Về mặt thực tiễn và chính sách: Luận án cung cấp luận cứ khoa học chuẩn xác để các cơ quan quản lý (Sở Xây dựng Hà Nội, Viện Quy hoạch Xây dựng Hà Nội) bắt buộc áp dụng giải pháp gia cố nền (cọc cát đầm chặt, giếng tiêu nước áp lực, phụ gia xi măng - bentonite) đối với các dự án xây dựng nằm trong vùng có $LPI > 5$; điều chỉnh quy chuẩn thiết kế móng sâu vượt qua tầng bùn sét Hải Hưng đến độ sâu $\ge 35\text{ m}$ cắm vào tầng cuội sỏi Pleistocen ($aQ_{I}^{3}hn$).

Limitations và Future Research

Tác giả thẳng thắn chỉ rõ 4 hạn chế nội tại của công trình:

  1. Mật độ phân bố lỗ khoan không đồng đều: Số lượng lỗ khoan tập trung dày đặc tại các quận phát triển xây dựng mạnh (Thanh Xuân, Đống Đa, Cầu Giấy, Hà Đông), nhưng còn thưa thớt tại khu vực phía Bắc quận Tây Hồ, Đông Bắc huyện Từ Liêm và huyện Thanh Trì.
  2. Sự thiếu vắng thí nghiệm ba trục động (Dynamic Triaxial Test): Phân tích $CRR$ chủ yếu dựa trên tương quan thực nghiệm với $N_{SPT}$ và $V_{S,30}$, chưa có điều kiện thực hiện thí nghiệm cắt quay vòng động lực học trong phòng thí nghiệm cho từng mẫu đất nguyên dạng.
  3. Giả định trường ứng suất tự do: Mô hình chưa xét đến ảnh hưởng của trường tải trọng tập trung cực lớn từ cụm các khối nhà siêu cao tầng (tải trọng tĩnh làm biến đổi áp suất giam hãm $\sigma'_0$ và hướng ứng suất cắt chính).
  4. Đặc trưng dao động mực nước ngầm theo mùa: Việc áp dụng mực nước ngầm tĩnh cực hạn tạo ra hệ số an toàn mang tính phòng thủ cao, chưa phản ánh tính biến động theo mùa khô và mùa mưa.

Chương trình nghiên cứu tiếp theo (Future Research Agenda) được đề xuất:

  • Mở rộng mạng lưới quan trắc vi địa chấn và đo đạc thí nghiệm xuyên nón đo áp lực nước rỗng (CPTu) đa chỉ tiêu.
  • Ứng dụng mô hình số 3D phần tử hữu hạn (PLAXIS 3D, OpenSees) mô phỏng động học phi tuyến tương tác đất nền – kết cấu cọc bè dưới tác động phổ dao động thực tế.
  • Tích hợp biến đổi khí hậu và kịch bản ngập lụt đô thị vào bài toán dao động áp suất nước lỗ rỗng dưới nền công trình.

Tác động và ảnh hưởng

  • Tác động học thuật: Tạo bước nhảy vọt trong hệ thống tài liệu tham khảo chuyên ngành Vật lý Địa cầu và Địa kỹ thuật tại Việt Nam, mở ra hướng nghiên cứu liên ngành Seismo-Geotechnics với tiềm năng trích dẫn cao trong các tạp chí chuyên ngành quốc tế (ISI/Scopus).
  • Chuyển đổi ngành công nghiệp xây dựng: Cung cấp công cụ tra cứu tức thời cho các kỹ sư tư vấn thiết kế nền móng, giảm thiểu rủi ro sự cố công trình do lún sụt và cát sủi trong giai đoạn thi công hố móng sâu tại Hà Nội.
  • Ảnh hưởng chính sách quản lý rủi ro: Đóng góp trực tiếp vào Đề án nâng cao năng lực ứng phó thảm họa động đất của UBND TP. Hà Nội, hỗ trợ hoàn thiện quy chuẩn kháng chấn quốc gia phù hợp với điều kiện địa tầng Việt Nam.
  • Lợi ích xã hội: Bảo vệ an toàn tính mạng và tài sản cho hàng triệu cư dân đô thị thông qua việc định hướng phân bổ mật độ xây dựng và quy hoạch không gian ngầm an toàn.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học: Tiếp cận một khung phương pháp luận mẫu mực, chuẩn hóa từ khâu thu thập số liệu SPT/Vs30, quy chuẩn NEHRP đến thuật toán lập bản đồ LPI trên môi trường GIS.
  • Các nhà khoa học Địa chất – Địa vật lý: Sở hữu bộ cơ sở dữ liệu địa tầng Đệ Tứ 3D và các kịch bản động đất nguồn chi tiết cho khu vực trung tâm Hà Nội.
  • Kỹ sư tư vấn địa kỹ thuật và kết cấu: Nắm bắt chính xác tọa độ các phân vùng đất loại E, F để lựa chọn giải pháp móng cọc sâu và biện pháp cải tạo đất chống hóa lỏng hiệu quả kinh tế.
  • Cơ quan quản lý và quy hoạch đô thị: Có trong tay bản đồ phân vùng rủi ro phá hủy nền đa kịch bản để tích hợp vào đồ án quy hoạch tổng thể và xây dựng phương án cứu hộ cứu nạn khẩn cấp.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?
Luận án mở rộng trực tiếp lý thuyết hóa lỏng đất của Seed & Idriss (1971, 1982) và phương pháp chỉ số $LPI$ của Iwasaki et al. (1982). Đóng góp độc đáo nhất là việc thiết lập cơ chế tương tác giữa tầng bùn sét hữu cơ dẻo chảy hệ tầng Hải Hưng ($N_{SPT} = 1 - 4$, Nền loại F) với các thấu kính cát bão hòa nước tầng nông. Luận án chứng minh rằng lớp bùn sét này đóng vai trò màng chắn thủy lực ngăn cản sự tiêu tán áp suất lỗ rỗng thặng dư, biến đổi hoàn toàn đáp ứng động lực học của cột đất và khuếch đại xác suất phá hủy nền trên bề mặt.

2. Đột phá phương pháp luận của luận án khi so sánh với các công trình trước đây?
So với các nghiên cứu của Nguyễn Hồng Phương (2002) vốn chỉ dựa trên bản đồ địa chất công trình 1:25.000 và mô hình Hazus vĩ mô (Level I), và các nghiên cứu thủy lợi cục bộ (chỉ tính $FS$ cho từng lớp đất đơn lẻ), luận án tạo ra bước đột phá Level II khi tích hợp đồng thời: (1) 157 lỗ khoan sâu $\ge 30\text{ m}$ có số liệu $N_{SPT}$ và $V_{S,30}$, (2) Hiệu chỉnh ranh giới nền theo chuẩn NEHRP 1999/TCXDVN 375:2006, và (3) Tính toán tích phân toàn cột địa tầng $LPI$ phối hợp với 3 kịch bản động đất nguồn đứt gãy hiện thực.

3. Phát hiện bất ngờ nhất từ dữ liệu thực nghiệm là gì?
Phát hiện bất ngờ nhất là sự dịch chuyển phân loại nền đất tại quận Long Biên, Gia Lâm và Hà Đông. Các bản đồ trước đây xếp phần lớn Long Biên và Gia Lâm vào nền F dựa trên dữ liệu vận tốc sóng tổng quát, nhưng dữ liệu lỗ khoan mới có chỉ số SPT chứng minh nhiều khu vực đạt ngưỡng nền loại D và C (đất chặt vừa đến rất chặt). Ngược lại, khu vực trũng phía Nam (Hoàng Mai, Thanh Trì) lại có chiều dày tầng bùn sét hữu cơ sâu hơn dự kiến (dày tới 26.3 m tại TX-22), khiến chỉ số nguy hiểm $LPI$ trong kịch bản $M = 6.5$ vượt ngưỡng 15 trên diện rộng.

4. Luận án có cung cấp quy trình tái lập (Replication Protocol) hay không?
Có. Luận án cung cấp tường minh toàn bộ quy trình tính toán toán học từ bước chuẩn hóa $(N_1){60}$, phương trình giải tích tính $CSR$, đường cong $CRR{7.5}$, hệ số điều chỉnh $MSF$, thuật toán tích phân số $LPI$ theo độ sâu $z$, cùng bảng tổng hợp phân loại 157 lỗ khoan tại phần phụ lục, cho phép các nhà nghiên cứu độc lập tái lập hoàn toàn kết quả trên các nền tảng phần mềm GIS hoặc lập trình Python/MATLAB.

5. Chương trình nghị sự nghiên cứu 10 năm tới được phác thảo như thế nào?
Nghị sự 10 năm tới tập trung vào 3 trụ cột: (1) Xây dựng cơ sở dữ liệu địa kỹ thuật 3D thời gian thực (BIM-GIS) tích hợp mạng lưới cảm biến áp lực nước rỗng tự động, (2) Phát triển các mô hình học máy (Machine Learning) dự báo lún vi sai và trượt ngang đô thị dưới tác động động đất đa nguồn, và (3) Xây dựng tiêu chuẩn kỹ thuật thiết kế gia cố kháng chấn đặc thù cho các công trình ngầm (Metro ngầm Hà Nội) đi qua vùng bùn sét phân loại F.

Kết luận

Công trình của Bùi Thị Nhung (2018) đã đúc kết 6 đóng góp khoa học và thực tiễn mang tính cột mốc:

  1. Xác lập bức tranh toàn cảnh đầu tiên về vi phân vùng phân loại nền đất địa phương theo tiêu chuẩn NEHRP 1999 và TCXDVN 375:2006 cho 12 quận huyện nội thành và phụ cận Hà Nội dựa trên 157 lỗ khoan thực tế.
  2. Thiết lập hệ phương pháp luận kết hợp hoàn chỉnh giữa địa chấn học công trình và cơ học đất địa kỹ thuật, giải quyết triệt để sự phân tán giữa hai hướng nghiên cứu lịch sử tại Việt Nam.
  3. Định lượng hóa thành công nguy cơ phá hủy nền và hóa lỏng bề mặt thông qua hệ số an toàn $FS$, chỉ số $LPI$ và xác suất $P_L$ dưới 3 kịch bản động đất hiện thực ($M = 5.3; 6.0; 6.5$) bắt nguồn từ đới đứt gãy Sông Hồng – Sông Chảy.
  4. Phát hiện và chứng minh định lượng vai trò khuếch đại chấn động và kìm hãm tiêu tán áp suất lỗ rỗng của tầng bùn sét hữu cơ hệ tầng Hải Hưng dày tới 26.3 m ở phía Nam đô thị.
  5. Cung cấp tập bản đồ số hóa độ phân giải cao về tính nhạy cảm và độ nguy hiểm hóa lỏng nền, phục vụ trực tiếp cho công tác quy hoạch không gian xây dựng và quản lý rủi ro thiên tai của Thủ đô.
  6. Mở ra 3 hướng nghiên cứu học thuật mới: Động lực học đất phi tuyến công trình ngầm, mô phỏng tương tác đất nền – kết cấu cọc sâu dưới tải trọng động, và quản trị rủi ro đa tai biến đô thị trong bối cảnh biến đổi địa chất môi trường.
