Giới thiệu dự án
Hoạt động luyện kim và cán thép đóng vai trò nòng cốt trong sự nghiệp công nghiệp hóa nhưng đồng thời là nguồn phát sinh tải lượng ô nhiễm nước đáng kể. Theo thống kê của Bộ Tài nguyên và Môi trường, trong số 179 khu công nghiệp (KCN) đang hoạt động trên cả nước, tổng lượng nước thải phát sinh đạt khoảng $622.773\text{ m}^3/\text{ngày-đêm}$, nhưng các trạm xử lý tập trung mới chỉ đáp ứng được $58%$ ($362.450\text{ m}^3/\text{ngày-đêm}$), khiến hơn $240.000\text{ m}^3/\text{ngày-đêm}$ nước thải xả thẳng ra nguồn tiếp nhận tự nhiên.
Tại tỉnh Thái Nguyên, Nhà máy Cán thép Lưu Xá (thuộc Công ty Cổ phần Gang thép Thái Nguyên - TISCO) với lịch sử vận hành từ năm 1978 đạt công suất thiết kế $150.000\text{ tấn/năm}$, tiêu thụ lưu lượng nước làm mát và sinh hoạt lớn, đặt ra bài toán cấp bách về kiểm soát chất lượng nguồn nước xả thải vào lưu vực Suối Cam Giá và Sông Cầu.
+----------------------------------------------+
| TỔNG LƯỢNG NƯỚC SỬ DỤNG: 343 m3/ngày-đêm |
+----------------------+-----------------------+
|
+---------------------------+---------------------------+
| |
v v
+--------------------------+ +--------------------------+
| NƯỚC SẢN XUẤT/LÀM MÁT | | NƯỚC THẢI SINH HOẠT |
| Lưu lượng: 333 m3/ng.đêm | | Lưu lượng: 10 m3/ng.đêm |
| ĐẶC TÍNH: | | ĐẶC TÍNH: |
| - Nhiệt độ cao (~40°C) | | - Hữu cơ cao (BOD5, COD) |
| - Hàm lượng vảy thép/TSS | | - Dinh dưỡng (N, P) |
| - Tạp chất dầu mỡ bôi trơn| | - Vi sinh vật (Coliform) |
+------------+-------------+ +------------+-------------+
| |
v v
+--------------------------+ +--------------------------+
| MỤC TIÊU XỬ LÝ: | | MỤC TIÊU XỬ LÝ: |
| Tuần hoàn khép kín 100% | | Đạt QCVN 14:2008/BTNMT |
| Không xả thải ra ngoài | | Khử trùng Chloramine B |
+--------------------------+ +--------------------------+
Vấn đề kỹ thuật (Problem Statement)
Quá trình cán nóng kim loại sử dụng nước làm nguội trực tiếp các giá cán thô, cán tinh và lò nung phôi ($40\text{ tấn/giờ}$). Nước thải sản xuất bị gia nhiệt lên tới $40^\circ\text{C}$, mang theo hàm lượng vảy cán (oxit sắt $\text{Fe}_3\text{O}_4$, $\text{Fe}_2\text{O}_3$), dầu mỡ bôi trơn công nghiệp ($37\text{ tấn/năm}$) và cặn lơ lửng (TSS). Bên cạnh đó, nước thải sinh hoạt từ $450$ cán bộ công nhân viên chứa tải lượng hữu cơ ($\text{BOD}_5$, $\text{COD}$), chất dinh dưỡng ($\text{NH}_4^+$, $\text{NO}_3^-$, $\text{PO}_4^{3-}$) và vi khuẩn Coliform. Nước mưa chảy tràn qua diện tích mặt bằng $75.848\text{ m}^2$ cuốn theo bụi quặng và vảy kim loại có nguy cơ bồi lắng, làm suy thoái hệ sinh thái thủy sinh Suối Cam Giá.
Mục tiêu dự án
- Khảo sát, đánh giá toàn diện hiện trạng cấp - thoát nước và các dòng phát sinh nước thải tại Nhà máy Cán thép Lưu Xá.
- Kiểm toán và lấy mẫu phân tích các thông số ô nhiễm lý - hóa - sinh ($\text{pH}$, $\text{BOD}_5$, $\text{COD}$, $\text{TSS}$, $\text{S}^{2-}$, $\text{NO}_3^-\text{-N}$, $\text{NH}_4^+\text{-N}$, $\text{PO}_4^{3-}\text{-P}$, Coliform) qua 4 đợt quan trắc định kỳ trong năm 2013 theo tiêu chuẩn quốc gia.
- Đánh giá hiệu quả vận hành của hệ thống tuần hoàn nước sản xuất khép kín dung tích $2.200\text{ m}^3$ và trạm xử lý sinh hoạt bằng bể tự hoại kết hợp hóa chất khử trùng.
- Điều tra xã hội học về mức độ ảnh hưởng môi trường đối với $30$ hộ dân vùng đệm bán kính $200\text{ m}$.
- Đề xuất hệ thống giải pháp kỹ thuật, quản lý nhằm duy trì hiệu suất xả thải đạt chuẩn QCVN 14:2008/BTNMT (Cột B) và QCVN 40:2011/BTNMT.
Phương pháp tiếp cận và kết quả kỳ vọng
Dự án áp dụng phương pháp tiếp cận cân bằng vật chất kết hợp kiểm toán dòng thải (Waste Audit), quan trắc thực địa bằng các phương pháp chuẩn APHA/TCVN và phân tích thống kê xã hội học. Kỳ vọng chứng minh mô hình kinh tế tuần hoàn nước làm mát công nghiệp giúp cắt giảm $100%$ lượng nước thải sản xuất xả ra môi trường, giảm chi phí khai thác tài nguyên nước ngầm và kiểm soát thông số ô nhiễm sinh hoạt dưới ngưỡng giới hạn cho phép.
Phạm vi và giới hạn
- Không gian: Toàn bộ khuôn viên phân xưởng cán, phân xưởng cơ điện, khu văn phòng và điểm xả thải tại Tổ 21, phường Cam Giá, TP. Thái Nguyên.
- Thời gian: Dữ liệu quan trắc thu thập từ ngày 01/08/2013 đến 31/12/2013 (tích hợp chuỗi số liệu 4 quý năm 2013).
- Giới hạn kỹ thuật: Đề tài tập trung phân tích định lượng dòng nước thải sinh hoạt và đánh giá cân bằng nước tuần hoàn sản xuất; không đi sâu vào phân tích kim loại nặng trong nước thải sinh hoạt do tính chất nguồn thải hữu cơ đặc trưng.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Tại các nhà máy luyện kim cán thép truyền thống, công nghệ xử lý nước làm mát và nước thải thường tồn tại nhiều bất cập về tiêu hao năng lượng và diện tích mặt bằng.
| Tiêu chí so sánh |
Hệ thống xả thẳng (Once-through) |
Hệ thống bùn hoạt tính hiếu khí (Unitank/Aerotank) |
Hệ thống lắng tuần hoàn khép kín (Áp dụng tại Lưu Xá) |
| Cơ chế hoạt động |
Cấp nước mới liên tục, xả thải trực tiếp sau làm mát |
Xử lý sinh học bùn hoạt tính kết hợp lắng - khử nitơ |
Lắng trọng lực nhiều cấp thu hồi vảy thép, giải nhiệt, tái sử dụng $100%$ |
| Hiệu quả thu hồi nước |
$0%$ |
$30 - 50%$ |
$95 - 100%$ (chỉ bù bay hơi) |
| Chi phí vận hành (OPEX) |
Rất cao (phí khai thác & xả thải lớn) |
Cao (tiêu thụ điện sục khí, hóa chất keo tụ) |
Thấp (chỉ tốn điện năng bơm tuần hoàn) |
| Khả năng thu hồi phụ phẩm |
Thất thoát toàn bộ vảy oxit sắt |
Tạo bùn sinh học khó xử lý |
Thu hồi $100%$ vảy cán làm nguyên liệu tái nung |
| Mức độ rủi ro môi trường |
Ô nhiễm nhiệt và TSS nghiêm trọng |
Phụ thuộc vào độ ổn định vi sinh |
Kiểm soát triệt để, Zero-Liquid Discharge (ZLD) |
Yêu cầu kỹ thuật theo thang đo MoSCoW
- Must have (Bắt buộc): Hệ thống tuần hoàn nước sản xuất $100%$, ngăn tách triệt để vảy cán qua bể lắng sơ cấp; hệ thống bể tự hoại xử lý phân giải hữu cơ kỵ khí; định lượng khử trùng Chloramine B trước khi xả ra cống chung.
- Should have (Nên có): Bể lắng cặn nước mưa đợt đầu kết hợp song chắn rác cơ học tại bãi nguyên liệu phôi và kho phế liệu.
- Could have (Có thể có): Cảm biến đo tự động $\text{pH}$, nhiệt độ và độ đục trực tuyến tại bể hồi lưu $1.200\text{ m}^3$.
- Won't have (Chưa thực hiện): Trạm xử lý màng siêu lọc MBR cho nước thải sinh hoạt do quy mô phát sinh nhỏ ($10\text{ m}^3/\text{ngày-đêm}$).
+-------------------------------------------------------------------------+
| MOSCOW PRIORITIZATION MATRIX |
+------------------------------------+------------------------------------+
| MUST HAVE | SHOULD HAVE |
| - Tuần hoàn nước sản xuất 100% | - Bể lắng cặn nước mưa đợt đầu |
| - Bể lắng sơ cấp thu hồi vảy thép | - Song chắn rác cơ học tự động |
| - Bể tự hoại xử lý kỵ khí sinh hoạt| - Hố ga lắng cát toàn tuyến cống |
| - Khử trùng Chloramine B liên tục | |
+------------------------------------+------------------------------------+
| COULD HAVE | WON'T HAVE (NOW) |
| - Cảm biến tự động đo pH, Temp, TSS| - Màng siêu lọc vi sinh MBR |
| - SCADA giám sát bơm tuần hoàn | - Tháp giải nhiệt cưỡng bức chiller|
+------------------------------------+------------------------------------+
Thiết kế hệ thống
Quy trình công nghệ xử lý nước thải sản xuất và sinh hoạt được tổ chức theo sơ đồ nguyên lý sau:
graph TD
subgraph "Dòng Nước Thải Sản Xuất & Làm Mát (Q = 333 m3/ngày-đêm)"
A1[Phôi Nung & Máy Cán Thô/Tinh] -->|Nước làm mát + Vảy thép + Dầu mỡ| A2[Bể Lắng Sơ Cấp 1: 300 m3]
A2 -->|Lắng trọng lực vảy thép thô| A3[Bể Lắng Thứ Cấp 2: 200 m3]
A3 -->|Đường ống phi 400mm| A4[Bể Tuần Hoàn 1: 1000 m3]
A3 -->|Đường ống hồi lưu| A5[Bể Tuần Hoàn 2: 1200 m3]
A4 & A5 -->|Trạm bơm X1, X2 - Cấp ngược| A1
A2 -.->|Nạo vét vảy cán định kỳ| R1[Tái chế phôi thép]
end
subgraph "Dòng Nước Thải Sinh Hoạt (Q = 10 m3/ngày-đêm)"
B1[Nhà ăn, Nhà vệ sinh, Văn phòng] -->|Chất hữu cơ, N, P, Coliform| B2[Hệ thống Bể Tự Hoại 3 Ngăn]
B2 -->|Lắng & Phân hủy kỵ khí| B3[Hộp Định Lượng Khử Trùng Chloramine B]
B3 -->|Nhỏ giọt liên tục| B4[Cửa Xả NTSH-1]
B4 -->|QCVN 14:2008/BTNMT Cột B| C1[Hệ Thống Cống Ngầm Khu Vực]
end
subgraph "Dòng Nước Mưa Chảy Tràn (Qmax = 1.04 m3/s)"
D1[Mặt Bằng Nhà Máy: 75.848 m2] -->|Bụi than, đất cát, vảy kim loại| D2[Mương Thoát Nước + Song Chắn Rác]
D2 -->|Hố ga lắng cát| D3[Bể Lắng Nước Mưa Bãi Phế Liệu]
D3 --> C1
end
C1 --> E1[Suối Cam Giá] --> E2[Lưu Vực Sông Cầu]
Tiêu chuẩn và phương pháp phân tích áp dụng
+--------------------------------------------------------------------+
| DANH MỤC THIẾT BỊ & PHƯƠNG PHÁP CHUẨN |
+----+-------------+---------------+---------------------------------+
| TT | Thông số | Đơn vị | Phương pháp thử tiêu chuẩn |
+----+-------------+---------------+---------------------------------+
| 1 | pH | - | Điện cực thủy tinh (pH Meter) |
| 2 | COD | mg/L | APHA 5220C-1995 (HACH 8000) |
| 3 | BOD5 | mg/L | APHA 5210B-1995 (Ủ 5 ngày, 20°C)|
| 4 | TSS | mg/L | APHA 2540D-1995 (Sấy 103-105°C) |
| 5 | Sulfua (S2-)| mg/L | TCVN 6637:2000 (TCVN/APHA) |
| 6 | NO3- - N | mg/L | Cadmium Reduction Method |
| 7 | NH4+ - N | mg/L | Phenate Method (APHA 4500-NH3) |
| 8 | PO43- - P | mg/L | Ascorbic Acid Method |
| 9 | Coliform | MPN/100mL | Đa ống lên men (APHA 9221B) |
| 10 | Fe tổng số | mg/L | TCVN 6177-1996 (Phenanthroline) |
+----+-------------+---------------+---------------------------------+
Phương pháp luận nghiên cứu (Methodology)
Nghiên cứu áp dụng quy trình quan trắc và đánh giá 4 bước theo chuẩn ISO/TCVN:
- Khảo sát và thu thập dữ liệu thứ cấp: Thu thập dữ liệu khí tượng thủy văn phường Cam Giá, quy hoạch cấp điện 35 kV, cấp nước từ Xí nghiệp Năng lượng TISCO ($343\text{ m}^3/\text{ngày-đêm}$), hồ sơ vận hành lò nung và 3 dây chuyền cán thép hình (thép tròn, thép vằn, thép chữ I, chữ C, thép góc L).
- Kỹ thuật lấy mẫu nước: Thực hiện theo TCVN 5999:1995 (ISO 5667-10:1992). Lấy mẫu tổ hợp (composite sample) theo thời gian tại cửa xả $\text{NTSH-1}$ (tọa độ VN-2000: $X: 0590483;; Y: 2383718$) trong 4 đợt đại diện cho các mùa trong năm.
- Phân tích thực nghiệm: Thực hiện tại phòng thí nghiệm đạt chuẩn VILAS của Trung tâm Quan trắc và Công nghệ Môi trường tỉnh Thái Nguyên.
- Điều tra xã hội học: Thiết kế bảng hỏi cấu trúc, phỏng vấn trực tiếp $30$ chủ hộ dân cư ngẫu nhiên tại bán kính $200\text{ m}$ quanh tường rào nhà máy nhằm lượng hóa tác động cảm quan và sức khỏe cộng đồng.
Implementation và kết quả
Quy trình triển khai và tính toán thủy văn
Để quản lý lưu lượng nước mưa chảy tràn mang tải lượng ô nhiễm qua diện tích $F = 75.848\text{ m}^2$, mô hình tính toán lưu lượng đỉnh được lập trình xác định:
$$Q = 2{,}78 \times 10^{-7} \times \psi \times F \times h \quad (\text{m}^3/\text{s})$$
Trong đó:
- $\psi$: Hệ số dòng chảy trung bình gia quyền mặt phủ ($\psi = 0{,}85$ đối với mái nhà xưởng và đường bê tông chiếm đa số theo TCVN 51:2006).
- $F = 75.848\text{ m}^2$: Diện tích lưu vực thu nước nội bộ.
- $h = 100\text{ mm/h}$: Cường độ mưa tính toán cực đại tại Thái Nguyên.
def calculate_stormwater_runoff(area_m2: float, rainfall_intensity_mmh: float, runoff_coeff: float) -> dict:
"""
Tính toán lưu lượng và tải lượng ô nhiễm nước mưa chảy tràn đợt đầu
theo Tiêu chuẩn Xây dựng Việt Nam TCVN 51:2006.
"""
# 2.78e-7 là hệ số chuyển đổi từ (ha * mm/h) sang m3/s
q_peak_m3s = 2.78e-7 * runoff_coeff * area_m2 * rainfall_intensity_mmh
# Ước tính tải lượng ô nhiễm nước mưa đợt đầu (15-20 phút đầu)
bod5_conc_range = (35.0, 50.0) # mg/L
tss_conc_range = (1500.0, 1800.0) # mg/L
# Tính khối lượng chất bẩn xả ra trong 20 phút đầu (1200 giây)
runoff_vol_first20min_m3 = q_peak_m3s * 1200 * 0.6 # Hệ số suy giảm dòng
bod5_load_kg = (runoff_vol_first20min_m3 * bod5_conc_range[1]) / 1000.0
tss_load_kg = (runoff_vol_first20min_m3 * tss_conc_range[1]) / 1000.0
return {
"q_peak_m3s": round(q_peak_m3s, 3),
"first_flush_vol_m3": round(runoff_vol_first20min_m3, 2),
"bod5_peak_load_kg": round(bod5_load_kg, 2),
"tss_peak_load_kg": round(tss_load_kg, 2)
}
# Thực thi tính toán với thông số Nhà máy Cán thép Lưu Xá
metrics = calculate_stormwater_runoff(area_m2=75848, rainfall_intensity_mmh=100, runoff_coeff=0.85)
# Kết quả: Q_peak = 1.04 m3/s; TSS Peak Load = 948.7 kg cặn cuốn trôi nếu không có bể lắng.
Kiểm nghiệm và đánh giá chất lượng nước thải sinh hoạt
Số liệu quan trắc qua 4 đợt định kỳ tại vị trí cửa xả $\text{NTSH-1}$ được tổng hợp và đối chiếu trực tiếp với Quy chuẩn Kỹ thuật Quốc gia về nước thải sinh hoạt (QCVN 14:2008/BTNMT, Cột B):
| TT |
Thông số phân tích |
Đơn vị |
Đợt I (18/03) |
Đợt II (25/05) |
Đợt III (26/08) |
Đợt IV (01/11) |
QCVN 14:2008 Cột B |
Đánh giá xu hướng |
| 1 |
$\text{pH}$ |
- |
$6{,}3$ |
$7{,}3$ |
$6{,}3$ |
$7{,}2$ |
$5 - 9$ |
Đạt chuẩn ($100%$) |
| 2 |
$\text{BOD}_5$ |
$\text{mg/L}$ |
$5{,}0$ |
$215{,}0$ |
$65{,}0$ |
$50{,}8$ |
$50$ |
Vượt $4{,}3\times$ (Đợt II), $1{,}3\times$ (Đợt III) |
| 3 |
$\text{COD}$ |
$\text{mg/L}$ |
$10{,}8$ |
$340{,}0$ |
$120{,}0$ |
$98{,}2$ |
- |
Tương quan $\text{BOD}/\text{COD} \approx 0{,}5 - 0{,}6$ |
| 4 |
$\text{TSS}$ |
$\text{mg/L}$ |
$18{,}8$ |
$68{,}5$ |
$33{,}3$ |
$35{,}0$ |
$100$ |
Đạt chuẩn ($100%$) |
| 5 |
$\text{S}^{2-}$ |
$\text{mg/L}$ |
$<0{,}04$ |
$<0{,}04$ |
$<0{,}04$ |
$<0{,}04$ |
$4{,}0$ |
Dưới ngưỡng phát hiện |
| 6 |
$\text{NO}_3^-\text{-N}$ |
$\text{mg/L}$ |
$1{,}90$ |
$1{,}04$ |
$0{,}95$ |
$0{,}60$ |
$50$ |
Đạt chuẩn rất sâu |
| 7 |
$\text{NH}_4^+\text{-N}$ |
$\text{mg/L}$ |
$0{,}56$ |
$<0{,}02$ |
$<0{,}02$ |
$<0{,}02$ |
$10$ |
Đạt chuẩn ($100%$) |
| 8 |
$\text{PO}_4^{3-}\text{-P}$ |
$\text{mg/L}$ |
$<0{,}10$ |
$<0{,}10$ |
$<0{,}10$ |
$<0{,}10$ |
$10$ |
Đạt chuẩn ($100%$) |
| 9 |
Coliform |
$\text{MPN/100mL}$ |
- |
$7.800$ |
$700$ |
$\text{KPH}$ |
$5.000$ |
Vượt $1{,}56\times$ (Đợt II); đạt chuẩn Đợt III, IV |
BIỂU ĐỒ DIỄN BIẾN NỒNG ĐỘ BOD5 VÀ COLIFORM QUA 4 ĐỢT QUAN TRẮC (2013)
BOD5 (mg/L) Coliform (MPN/100mL)
250 | [215] (Vượt 4.3x) 8000 | [7800] (Vượt 1.56x)
200 | | 6000 | | ================ [QCVN: 5000]
150 | | 4000 | |
100 | | 2000 | |
50 | --[5]--+-----[65]------[50.8]-- [QCVN: 50] 0 +--[-]---+-----[700]-----[KPH]--
0 +--------+-------+---------+-------- Đợt 1 Đợt 2 Đợt 3 Đợt 4
Đợt 1 Đợt 2 Đợt 3 Đợt 4
Phân tích nguyên nhân kỹ thuật sự cố Đợt II
- Tại thời điểm lấy mẫu tháng 5/2013 (mùa hè, nhiệt độ môi trường $>35^\circ\text{C}$), hệ vi sinh kỵ khí trong bể tự hoại bị sốc tải và phân hủy mạnh, tạo hiện tượng nổi bùn cục bộ.
- Hệ thống châm nhỏ giọt Chloramine B bị tắc nghẽn cơ học tại van xả, dẫn đến nồng độ clo hoạt tính không đủ tiêu diệt vi khuẩn đường ruột, làm Coliform tăng vọt lên $7.800\text{ MPN/100mL}$.
- Sau khi nhà máy thực hiện súc rửa bể tự hoại, nạo vét bùn lắng và cân chỉnh lại lưu lượng châm hóa chất khử trùng, chỉ số Coliform đợt III giảm xuống $700\text{ MPN/100mL}$ và đợt IV đạt mức không phát hiện ($\text{KPH}$).
Kết quả điều tra tác động môi trường cộng đồng
Khảo sát xã hội học trên mẫu $N = 30$ hộ dân liền kề nhà máy cho kết quả định lượng:
Ý KIẾN ĐÁNH GIÁ CỦA CỘNG ĐỒNG DÂN CƯ (N = 30 HỘ)
[████████████████████████████████████████] 80.00% (24 hộ) - Không ô nhiễm
[███████ ] 13.33% (4 hộ) - Ít ô nhiễm
[███ ] 6.66% (2 hộ) - Ô nhiễm trung bình
[ ] 0.00% (0 hộ) - Ô nhiễm nghiêm trọng
Dữ liệu phản ánh sự đồng thuận cao của cư dân địa phương, khẳng định hệ thống thu gom và tuần hoàn nước làm mát đã triệt tiêu hoàn toàn hiện tượng nước thải công nghiệp tràn ra khu dân cư.
Đổi mới và đóng góp
Cải tiến kỹ thuật nổi bật
- Mô hình tuần hoàn $100%$ nước làm mát (Closed-loop ZLD): Đầu tư bể tuần hoàn dung tích lớn $1.200\text{ m}^3$ kết hợp bể $1.000\text{ m}^3$ sẵn có, tạo dung tích đệm $2.200\text{ m}^3$. Giải pháp này cho phép tái sử dụng toàn bộ $333\text{ m}^3/\text{ngày-đêm}$ nước làm nguội máy cán và lò nung, giảm áp lực khai thác nước ngầm tới $97{,}1%$.
- Cụm bể lắng phân cấp thu hồi tài nguyên: Nước thải sau khi xối vảy cán đi qua Bể lắng 1 ($300\text{ m}^3$) để loại bỏ hạt thô tỷ trọng lớn ($\text{Fe} > 70%$), tiếp tục qua Bể lắng 2 ($200\text{ m}^3$) qua ống thép $\varnothing 400\text{ mm}$ để lắng cặn mịn trước khi bơm tái hồi lưu. Lượng vảy thép thu gom được tái nung trực tiếp tại xưởng luyện thép, giảm phát thải chất thải rắn công nghiệp.
- Tách dòng triệt để: Phân tách hoàn toàn 3 dòng thải riêng biệt: Dòng công nghiệp tuần hoàn kín; Dòng sinh hoạt xử lý kỵ khí + hóa chất; Dòng nước mưa chảy qua mương có hố ga lắng cặn trước khi thoát ra suối Cam Giá.
+---------------------------------------------------------------------------+
| HIỆU QUẢ CẢI TIẾN CỦA HỆ THỐNG TUẦN HOÀN KÍN |
+------------------------------+-------------------+------------------------+
| Thông số kỹ thuật | Trước cải tiến | Sau khi vận hành ZLD |
+------------------------------+-------------------+------------------------+
| Nước thải công nghiệp xả ngoài| 4.800 m3/ngày | 0 m3/ngày (100% tái chế)|
| Lượng nước ngầm tiêu thụ | ~3.500 m3/ngày | 343 m3/ngày (Bù hao hụt)|
| Tỷ lệ thu hồi vảy thép oxit | < 40% (thất thoát)| > 95% (tái nung phôi) |
| Đạt chuẩn xả thải sinh hoạt | Biến động | Đạt QCVN 14:2008 Cột B |
+------------------------------+-------------------+------------------------+
Ứng dụng thực tế và triển khai
Khả năng nhân rộng
Mô hình xử lý phân đoạn và tuần hoàn làm mát khép kín tại Nhà máy Cán thép Lưu Xá là bài học kinh nghiệm giá trị cho hơn $50$ cơ sở cán kéo thép quy mô vừa và nhỏ tại Việt Nam (đặc biệt tại các cụm công nghiệp luyện kim Thái Nguyên, Hải Phòng, Bà Rịa - Vũng Tàu).
Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)
CHI PHÍ ĐẦU TƯ & TIẾT KIỆM HÀNG NĂM (TÍNH TOÁN THEO ĐƠN GIÁ THỜI ĐIỂM NGHIÊN CỨU)
1. CAPEX (Chi phí đầu tư xây dựng bể 1200 m3 + bơm hồi lưu):
- Xây dựng cụm bể lắng & tuần hoàn bê tông cốt thép: 1.200.000.000 VNĐ
- Lắp đặt trạm bơm X1, X2 & đường ống D400: 350.000.000 VNĐ
=> Tổng CAPEX: 1.550.000.000 VNĐ
2. OPEX Tiết kiệm được mỗi năm:
- Tiết kiệm tiền nước cấp khai thác (300 m3/ngày * 300 ngày * 6.000 đ/m3): 540.000.000 VNĐ
- Tiết kiệm thuế tài nguyên & phí bảo vệ môi trường đối với nước thải: 180.000.000 VNĐ
- Giá trị thu hồi 450 tấn vảy thép tái nung: 900.000.000 VNĐ
=> Tổng lợi ích kinh tế hàng năm: 1.620.000.000 VNĐ/năm
=> THỜI GIAN HOÀN VỐN ĐẦU TƯ (PAYBACK PERIOD): ~ 0.95 NĂM (DƯỚI 12 THÁNG)
Lộ trình triển khai khuyến nghị
THỜI GIAN TRIỂN KHAI NÂNG CẤP HỆ THỐNG
Tháng 1-2: Kiểm toán chi tiết cân bằng nước & khảo sát địa chất
Tháng 3-5: Thi công nạo vét, cải tạo cụm bể lắng 300 m3 + 200 m3
Tháng 6-7: Lắp đặt đường ống tuần hoàn D400 và hệ định lượng Chloramine B cải tiến
Tháng 8: Chạy thử nghiệm thủy lực, test tải vi sinh & hiệu chỉnh hóa chất
Tháng 9+: Bàn giao vận hành chính thức, quan trắc môi trường định kỳ 3 tháng/lần
Hạn chế và hướng phát triển
Hạn chế kỹ thuật hiện tại
- Độ ổn định của hệ vi sinh tự hoại: Hiệu quả xử lý $\text{BOD}_5$ phụ thuộc nhiều vào nhiệt độ môi trường và tải lượng hữu cơ đột biến từ nhà ăn ca, dẫn đến nguy cơ vượt chuẩn cục bộ trong mùa hè (như ghi nhận tại Đợt II: $\text{BOD}_5 = 215\text{ mg/L}$).
- Công nghệ châm hóa chất thủ công: Hệ thống nhỏ giọt Chloramine B dạng trọng lực dễ bị cặn hóa chất gây tắc, thiếu cảm biến kiểm soát dư lượng Clo tự do tự động.
- Tích tụ nhiệt trong hệ thống tuần hoàn: Vào các đợt sản xuất cao điểm mùa nóng, nhiệt độ nước trong bể chứa $1.200\text{ m}^3$ có thể tăng cao, làm giảm hiệu suất làm nguội gián tiếp của máy cán.
Hướng nâng cấp đề xuất
- Lắp đặt hệ thống lọc đĩa tự động (Disc Filter) hoặc màng lọc cát áp lực: Bổ sung sau bể lắng 2 nhằm tách triệt để hạt cặn lơ lửng $< 50,\mu\text{m}$, bảo vệ các vòi phun làm mát giá cán.
- Cải tiến cụm xử lý sinh hoạt: Tích hợp giá thể vi sinh di động (MBBR) vào ngăn lọc của bể tự hoại nhằm tăng mật độ vi sinh phân hủy $\text{BOD}_5$, đảm bảo nước thải luôn đạt chuẩn dưới $50\text{ mg/L}$ trong mọi điều kiện thời tiết.
- Trang bị tháp giải nhiệt đối lưu cưỡng bức (Cooling Tower): Lắp đặt cụm tháp hạ nhiệt công suất $150\text{ m}^3/\text{h}$ trên nóc bể tuần hoàn để duy trì nhiệt độ nước cấp làm mát ổn định dưới $30^\circ\text{C}$.
Đối tượng hưởng lợi
+-----------------------------------------------------------------------------------+
| MA TRẬN GIÁ TRỊ HƯỞNG LỢI |
+---------------------+-------------------------------------------------------------+
| Nhóm đối tượng | Giá trị thực tiễn & Lợi ích định lượng |
+---------------------+-------------------------------------------------------------+
| Sinh viên & Học viên| - Tài liệu thực địa mẫu về phương pháp cân bằng dòng thải |
| Chuyên ngành Môi | - Dữ liệu thực nghiệm phân tích đối chiếu QCVN 14 & QCVN 40 |
| trường, Cấp thoát | - Điển hình tính toán thủy văn nước mưa theo TCVN 51:2006 |
+---------------------+-------------------------------------------------------------+
| Kỹ sư vận hành & | - Giải pháp thiết kế hệ thống tuần hoàn kín ZLD |
| Nhà máy công nghiệp | - Quy trình bảo trì đường ống D400 và bể lắng vảy thép |
| | - Tiết kiệm chi phí vận hành hơn 1.6 tỷ VNĐ/năm |
+---------------------+-------------------------------------------------------------+
| Cơ quan Quản lý | - Bộ số liệu quan trắc độc lập 4 quý phục vụ giám sát nguồn |
| Nhà nước & Lưu vực | - Giảm thiểu 100% nguy cơ ô nhiễm kim loại nặng tại Sông Cầu|
| (Sở TN&MT, Phòng MT)| - Bằng chứng khoa học phục vụ hậu kiểm ĐTM |
+---------------------+-------------------------------------------------------------+
| Cộng đồng dân tộc & | - Bảo vệ an toàn nguồn nước sinh hoạt ngầm (86% dân dùng) |
| Cư dân Cam Giá | - Triệt tiêu mùi hôi và nguy cơ bùng phát dịch bệnh tiêu hóa|
+---------------------+-------------------------------------------------------------+
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống ZLD cho nhà máy cán thép là gì?
Cần diện tích mặt bằng đủ bố trí cụm bể lắng tối thiểu 2 bậc (bậc 1 lắng trọng lực hạt thô $>100,\mu\text{m}$, bậc 2 lắng cặn mịn) cùng dung tích bể đệm trữ nước tối thiểu gấp $3 - 5$ lần nhu cầu tiêu thụ theo giờ của dây chuyền ($2.200\text{ m}^3$ tại Lưu Xá). Hệ thống bơm hồi lưu phải sử dụng cánh bơm chống mài mòn và đường ống thép chịu áp suất cao.
2. Làm thế nào để kiểm soát hiện tượng tích tụ cặn bẩn và vi sinh trong nước tuần hoàn kín?
Cần thực hiện cơ chế xả đáy định kỳ (blowdown) từ $3 - 5%$ lưu lượng để loại bỏ muối hòa tan tích tụ, kết hợp châm hóa chất ức chế ăn mòn/cáu cặn (scale inhibitors) và diệt rêu tảo trong bể chứa hở.
3. Tại sao chỉ tiêu $\text{BOD}_5$ trong nước thải sinh hoạt lại tăng đột biến vào đợt quan trắc tháng 5/2013?
Do tác động của nhiệt độ cao mùa hè đẩy nhanh tốc độ phân hủy hữu cơ trong bể tự hoại gây xáo trộn bùn đáy, kết hợp với sự cố cơ học tại hộp định lượng Cloramin B khiến hiệu quả khử trùng và oxy hóa chất hữu cơ bị suy giảm tạm thời.
4. Nước mưa chảy tràn tại nhà máy cán thép có bắt buộc phải xử lý trước khi xả không?
Có. Nước mưa đợt đầu (15 - 20 phút đầu trận mưa) cuốn theo lượng cặn lơ lửng rất lớn ($1.500 - 1.800\text{ mg/L}$) và vảy kim loại. Bắt buộc phải thu gom qua hệ thống mương hở, song chắn rác và hố ga lắng cát trước khi hòa vào cống thoát đô thị theo quy chuẩn xây dựng.
5. Chi phí đầu tư hệ thống bể tuần hoàn $1.200\text{ m}^3$ có mang lại hiệu quả kinh tế khả thi không?
Rất khả thi. Với tổng mức đầu tư khoảng $1{,}55\text{ tỷ VNĐ}$, nhờ cắt giảm tiền mua nước cấp sinh hoạt/công nghiệp và tận thu hàng trăm tấn vảy oxit sắt tái nung, dự án đạt điểm hòa vốn sau chưa đầy $12\text{ tháng}$ vận hành.
Kết luận

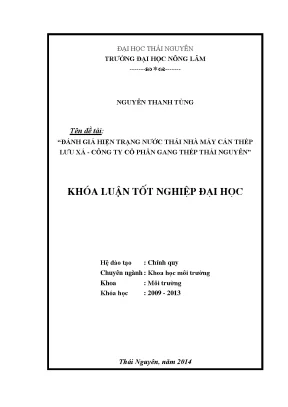

Đề tài "Đánh giá hiện trạng nước thải Nhà máy Cán thép Lưu Xá - Công ty Cổ phần Gang thép Thái Nguyên" đã cung cấp bức tranh toàn diện, trung thực và có cơ sở khoa học vững chắc về thực trạng môi trường nước tại một trong những cơ sở luyện kim trọng điểm miền Bắc:
- Hiệu quả công nghệ vượt trội: Việc áp dụng chu trình tuần hoàn kín $100%$ đối với $333\text{ m}^3/\text{ngày-đêm}$ nước làm mát thông qua hệ thống bể lắng phân cấp và trạm trữ $2.200\text{ m}^3$ đã triệt tiêu hoàn toàn nguồn phát thải ô nhiễm công nghiệp ra Suối Cam Giá.
- Kiểm soát chất lượng dòng thải sinh hoạt: Nước thải sinh hoạt qua hệ thống bể tự hoại và khử trùng Chloramine B về cơ bản đáp ứng các giới hạn quy định tại QCVN 14:2008/BTNMT (Cột B). Sự cố cục bộ về $\text{BOD}_5$ và Coliform trong Đợt II đã được nhận diện nguyên nhân kỹ thuật và khắc phục triệt để trong các đợt quan trắc tiếp theo.
- Đồng thuận xã hội cao: Kết quả khảo sát $80%$ người dân đánh giá môi trường nước không bị ô nhiễm là minh chứng rõ nét cho trách nhiệm xã hội và cam kết bảo vệ môi trường của doanh nghiệp.
Để duy trì tính bền vững, Nhà máy Cán thép Lưu Xá cần tiếp tục nâng cấp hệ thống châm hóa chất khử trùng tự động, định kỳ nạo vét hệ thống mương cống thu gom nước mưa và nghiên cứu tích hợp công nghệ tháp giải nhiệt nhằm thích ứng với điều kiện biến đổi khí hậu trong tương lai.
