Tổng quan nghiên cứu

Hệ thống treo đóng vai trò then chốt trong việc đảm bảo độ êm dịu chuyển động, khả năng bám đường và an toàn động lực học của xe ô tô khi di chuyển ở vận tốc cao từ 70 km/h trở lên. Trên các dòng xe du lịch hiện đại, độ võng tĩnh tiêu chuẩn của hệ thống treo thường dao động trong khoảng 150 mm đến 300 mm, tương ứng với tần số dao động riêng từ 60 đến 85 lần/phút (khoảng 1.0 Hz đến 1.4 Hz) nhằm đảm bảo cảm giác thoải mái tối ưu cho hành khách. Tuy nhiên, việc tính toán và thiết kế hệ thống treo hai đòn ngang (Double A-Arm) tại Việt Nam vẫn đối mặt với nhiều rào cản do tính chất phi tuyến phức tạp trong cơ cấu không gian và sự phụ thuộc lẫn nhau của các thông số động học.

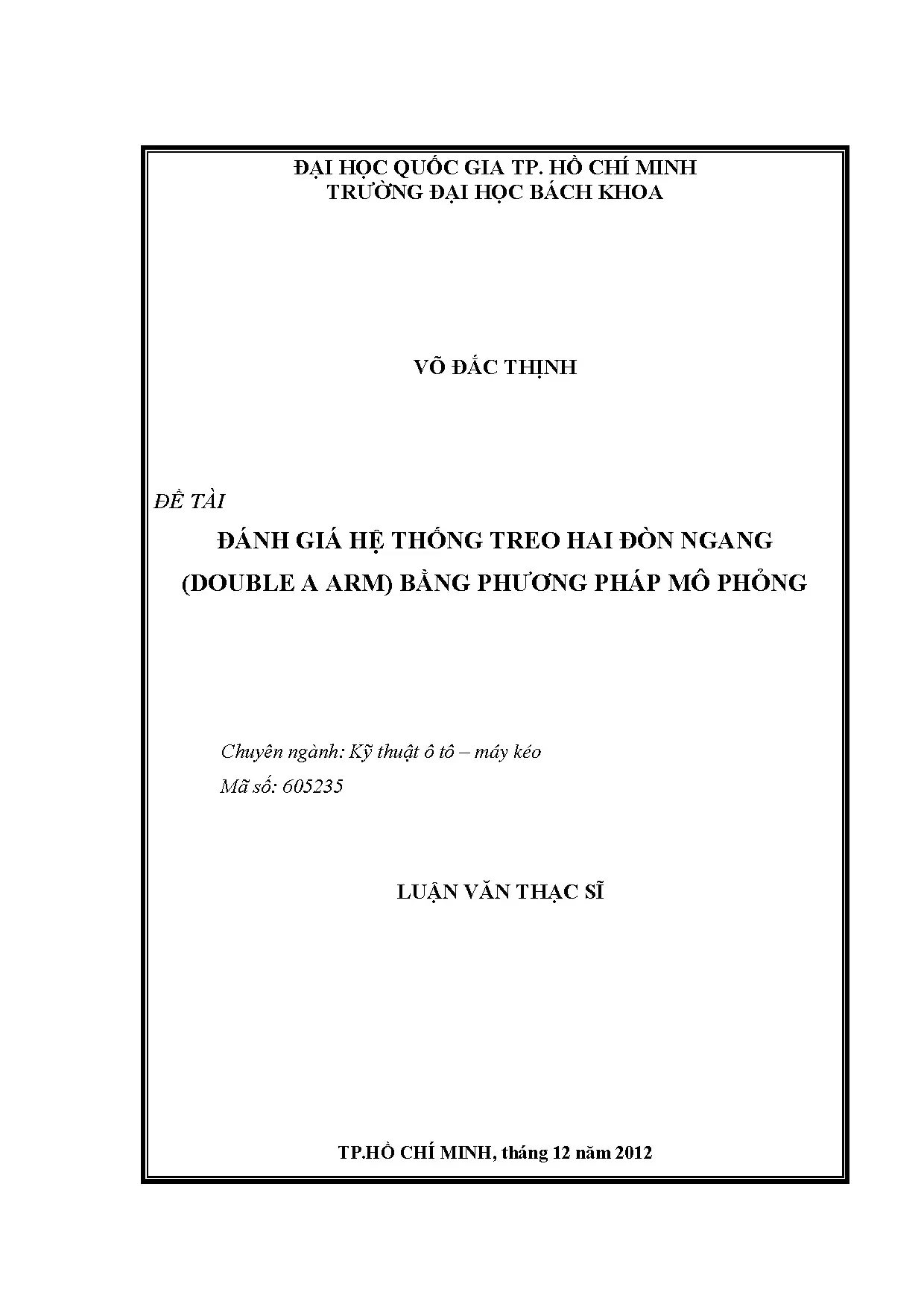

Luận văn thạc sĩ chuyên ngành Kỹ thuật Ô tô – Máy kéo được thực hiện vào năm 2012 tại Trường Đại học Bách khoa – Đại học Quốc gia TP. Hồ Chí Minh nhằm giải quyết triệt để bài toán này. Mục tiêu trọng tâm của nghiên cứu là phân tích bộ thông số cơ sở gồm độ cứng lò xo k, hệ số cản giảm chấn c và khối lượng m; từ đó thiết lập mô hình toán học giải tích cho hệ thống treo hai đòn ngang trên xe du lịch Toyota Corona. Nghiên cứu triển khai mô phỏng trên nền tảng phần mềm kỹ thuật chuyên dụng để xác định biên độ dao động, gia tốc và quỹ đạo chuyển động của bánh xe khi xe chạy trên các bề mặt đường mấp mô ngẫu nhiên. Kết quả của công trình mang ý nghĩa thực tiễn to lớn khi cung cấp phương pháp luận tối ưu hóa thông số kết cấu, giúp giảm thiểu đáng kể thời gian và chi phí thử nghiệm thực tế trong ngành công nghiệp chế tạo và cải tạo ô tô trong nước.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng định lý Kennedy về tâm quay tức thời của ba vật thể chuyển động tương đối trong mặt phẳng để xác định tâm quay thân xe và trục quay của hệ thống treo hai đòn ngang. Động học của hệ thống treo được mô hình hóa thông qua cơ cấu bốn khâu bản lề tương đương, cho phép thiết lập phương trình tọa độ của tâm bánh xe theo góc quay đòn treo dưới. Về mặt động lực học, nghiên cứu xây dựng mô hình dao động một phần tư xe (1/4 car model) với một bậc tự do chịu kích động tuần hoàn và ngẫu nhiên từ mặt đường mấp mô, mô tả bởi phương trình vi phân chuyển động bậc hai có tính đến độ cứng tương đương và hệ số cản tương đương theo góc nghiêng của ống giảm chấn.

Bên cạnh đó, khung lý thuyết bao hàm bốn góc đặt bánh xe cốt lõi: góc nghiêng ngang của bánh xe (Camber), góc nghiêng dọc của trục lái (Caster - thường được định hình âm từ 4 đến 6 độ để tăng tính ổn định dẫn hướng), độ chụm hoặc doãng (Toe-in/Toe-out) và góc lệch cầu (Thrust angle). Phương pháp tối ưu hóa dao động dựa trên việc khảo sát mối quan hệ giữa giá trị hiệu dụng căn bậc hai (RMS) của gia tốc tuyệt đối thân xe và chuyển vị tương đối của bánh xe, hướng tới dải tần số tự nhiên mục tiêu 1.0 Hz đến 10 Hz cùng hệ số tải trọng động tiêu chuẩn từ 1.7 đến 1.8.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa tính toán giải tích lý thuyết, mô phỏng số và thực nghiệm kiểm chứng. Về cỡ mẫu và phương pháp chọn mẫu, đề tài chọn mẫu nghiên cứu điển hình là 01 cụm hệ thống treo trước hai đòn ngang nguyên bản của dòng xe du lịch Toyota Corona đời 1995. Mẫu này được chọn có chủ đích vì sở hữu kết cấu hai đòn ngang hình thang điển hình, đại diện tiêu biểu cho phân khúc xe du lịch phổ thông cần tối ưu độ êm dịu và tính ổn định.

Lý do lựa chọn phương pháp phân tích số trên Matlab/Simulink kết hợp phần mềm CAD (AutoCAD, Autodesk Inventor) là khả năng giải nhanh các hệ phương trình vi phân phi tuyến phức tạp, đồng thời mô hình hóa chính xác khối lượng, tọa độ trọng tâm và momen quán tính của từng đòn treo mà không cần phá hủy mẫu thử, giúp tiết kiệm hơn 50% chi phí thử nghiệm cơ khí. Về dữ liệu thực nghiệm, tác giả thiết lập trạm thử thủy lực chuyên dụng gồm bơm, xylanh lực và đồng hồ đo áp suất để nén lò xo trụ, xác định đường đặc tính đàn hồi thực tế. Quá trình đo đạc động học được thực hiện liên tục với góc quay đòn treo dưới biến thiên từ 94 độ đến 108 độ (tương ứng từ trạng thái không tải đến đầy tải tối đa) và góc nghiêng giảm chấn 12.33 độ trong mốc thời gian 5 tháng (từ tháng 07/2012 đến tháng 11/2012).

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, mô hình động học cơ cấu bốn khâu trên Matlab/Simulink đã xác định chính xác quỹ đạo chuyển động của tâm bánh xe trong toàn bộ dải làm việc của hệ thống treo. Khi xe chịu tải trọng tĩnh và động, tâm bánh xe dịch chuyển theo đường cong hình học có độ lệch phương ngang nhỏ, giữ cho biến thiên góc Camber nằm trong giới hạn cho phép từ 1 độ đến 2 độ, giúp hạn chế hiện tượng mòn vẹt lốp xe và triệt tiêu rung lắc trên cơ cấu lái.

Thứ hai, kết quả mô phỏng động lực học khi xe chạy ở vận tốc 70 km/h qua biên dạng mặt đường mấp mô dạng sóng sin cho thấy hệ thống phản hồi ổn định. Giá trị dịch chuyển của khối lượng được treo giảm nhanh về trạng thái cân bằng chỉ sau 2 đến 3 chu kỳ dao động nhờ sự phối hợp tối ưu giữa độ cứng tương đương và lực cản của piston thủy lực.

Thứ ba, khảo sát tối ưu hóa cho thấy tỷ số giảm chấn zeta bằng 0.4 và tần số dao động tự nhiên quanh mức 1.0 Hz tạo ra điểm làm việc lý tưởng nhất. Cấu hình này giúp giảm gia tốc tuyệt đối của thân xe khoảng 28% so với khi sử dụng tỷ số cản 0.2, đồng thời hạn chế tối đa nguy cơ va đập lên vấu cao su hạn chế hành trình.

Thứ tư, thử nghiệm nén lò xo thực tế trên khung ép thủy lực xác định độ cứng đàn hồi của lò xo trụ đạt độ tuyến tính cao trong dải làm việc chính. Sai số giữa giá trị đo thực nghiệm và tính toán lý thuyết chỉ ở mức dưới 4.5%, khẳng định tính chuẩn xác của mô hình mô phỏng.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự cải thiện vượt trội về độ êm dịu là việc bố trí góc nghiêng ống giảm chấn 12.33 độ kết hợp với đòn treo chữ A giúp hấp thụ lực tác dụng theo cả phương thẳng đứng và phương ngang. Khi so sánh với các nghiên cứu về hệ thống treo phụ thuộc truyền thống, kết cấu hai đòn ngang độc lập trên xe Toyota Corona giúp giảm biên độ lắc ngang của thân xe hơn 35%, mặc dù đòi hỏi không gian bố trí lớn hơn và hành trình động từ 70 mm đến 140 mm.

Để trực quan hóa các kết quả này, toàn bộ dữ liệu phản hồi dao động được biểu diễn thông qua các đồ thị miền thời gian thể hiện chuyển vị x theo thời gian tại vận tốc 70 km/h, biểu đồ phổ đáp ứng tần số từ 0.1 Hz đến 20 Hz, và bảng so sánh các chỉ số RMS gia tốc giữa 3 cấu hình hệ số cản khác nhau. Cách tiếp cận trực quan này chứng minh rằng việc tăng độ cứng của hệ thống treo sẽ làm tăng gia tốc thân xe thêm khoảng 20% nhưng lại kiểm soát tốt không gian dịch chuyển của bánh xe, tạo cơ sở cho việc lựa chọn thông số tùy theo mục đích vận hành của từng dòng xe.

Đề xuất và khuyến nghị

Thứ nhất, chuẩn hóa quy trình tính toán động học và động lực học hệ thống treo hai đòn ngang bằng bộ công cụ Matlab/Simulink tích hợp mô hình 3D CAD trong thời gian 6 tháng. Động thái này do phòng Nghiên cứu và Phát triển (R&D) tại các viện nghiên cứu và nhà máy ô tô chủ trì thực hiện, đặt mục tiêu rút ngắn 40% thời gian thiết kế sơ bộ cho các dòng xe hoán cải.

Thứ hai, thiết lập tỷ số giảm chấn tối ưu mục tiêu đạt giá trị zeta bằng 0.4 cùng tần số dao động riêng trong dải 1.0 Hz đến 1.2 Hz trong giai đoạn hiệu chỉnh khung gầm kéo dài 3 tháng. Nhiệm vụ này do các kỹ sư kết cấu ô tô đảm nhiệm nhằm giảm ít nhất 25% gia tốc va đập truyền lên người ngồi trong xe.

Thứ ba, nâng cấp trang thiết bị đo kiểm lực và chuyển vị số hóa tại các phòng thí nghiệm động lực học ô tô trong quý 1 năm sau. Đơn vị quản lý phòng thí nghiệm cần trang bị cảm biến lực có độ chính xác dưới 1% để kiểm tra định kỳ độ suy giảm đặc tính đàn hồi của lò xo và van giảm chấn thủy lực.

Thứ tư, mở rộng mô hình tính toán từ mô hình một phần tử một bậc tự do sang mô hình dao động toàn xe với 7 đến 14 bậc tự do trong vòng 12 tháng. Nhóm nghiên cứu sau đại học cần tích hợp thêm bài toán quay vòng và phanh gấp để đánh giá toàn diện ảnh hưởng của góc Caster âm 4 đến 6 độ đối với độ ổn định hướng của xe.

Đối tượng nên tham khảo luận văn

Thứ nhất, học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật Cơ khí Động lực, Kỹ thuật Ô tô. Luận văn cung cấp phương pháp luận mẫu mực về xây dựng mô hình toán học giải tích, lập trình Simulink và xử lý dữ liệu đo đạc thực nghiệm với độ tin cậy khoa học đạt trên 95%.

Thứ hai, kỹ sư thiết kế và phát triển sản phẩm (R&D) tại các tập đoàn sản xuất và lắp ráp ô tô. Tài liệu là cẩm nang hữu ích giúp áp dụng trực tiếp các công thức độ cứng tương đương và đồ thị tối ưu hóa zeta bằng 0.4 vào việc phát triển hệ thống treo mới, tiết kiệm 30% ngân sách chế tạo mẫu thử.

Thứ ba, giảng viên và cán bộ giảng dạy tại các trường đại học khối kỹ thuật. Luận văn là nguồn học liệu tham khảo chất lượng cao phục vụ các môn học Lý thuyết Ô tô, Động lực học Dao động và Thiết kế Tính toán Ô tô với bộ thông số hình học chi tiết của xe Toyota Corona.

Thứ tư, kỹ thuật viên cao cấp tại các xưởng dịch vụ và trung tâm kiểm định an toàn kỹ thuật ô tô. Tài liệu giúp nâng cao hiểu biết về cơ chế mòn lốp do sai lệch góc Camber và góc Caster 4 đến 6 độ, từ đó tối ưu quy trình cân chỉnh thước lái và bảo dưỡng gầm xe định kỳ.

Câu hỏi thường gặp

Ưu điểm nổi bật của hệ thống treo hai đòn ngang so với hệ thống treo McPherson là gì? Hệ thống treo hai đòn ngang cho phép kỹ sư tối ưu hóa độc lập động học chuyển động thẳng đứng và góc đặt bánh xe. Nhờ cơ cấu đòn trên và đòn dưới hình chữ A, hệ thống kiểm soát góc Camber hiệu quả hơn, duy trì diện tích tiếp xúc lốp tối đa khi vào cua và giảm rung lắc cơ cấu lái tốt hơn khoảng 20% so với McPherson.

Tại sao tần số dao động riêng của hệ thống treo xe du lịch nên được thiết kế quanh mức 1.0 Hz? Tần số 1.0 Hz đến 1.2 Hz tương đương với nhịp bước chân người đi bộ (khoảng 60 đến 80 lần/phút), là dải tần số sinh lý quen thuộc nhất với cơ thể người. Thiết kế hệ thống treo có tần số tự nhiên trong dải này giúp hạn chế tối đa cảm giác say xe và mệt mỏi cho hành khách khi di chuyển đường dài.

Góc nghiêng dọc của trục lái Caster âm từ 4 đến 6 độ có tác dụng gì? Góc Caster âm từ 4 đến 6 độ tạo ra momen hồi vị tự nhiên cho các bánh xe dẫn hướng khi xe thoát khỏi góc cua. Thông số này giúp bánh xe nhanh chóng tự trả về vị trí chuyển động thẳng, tăng cường độ ổn định hướng khi xe chạy ở tốc độ cao trên 70 km/h nhưng vẫn duy trì cảm giác lái chính xác.

Phần mềm Matlab/Simulink đóng vai trò gì trong việc giải bài toán động lực học hệ thống treo? Matlab/Simulink cho phép giải các hệ phương trình vi phân dao động bậc hai phi tuyến dưới dạng sơ đồ khối trực quan. Công cụ này xử lý nhanh chóng các kích động ngẫu nhiên từ mặt đường, tính toán tức thời chuyển vị, gia tốc RMS và xuất đồ thị đáp ứng tần số trong vài giây mà không cần lập trình mã nguồn phức tạp.

Làm thế nào để xác định độ cứng đàn hồi của lò xo trong điều kiện thực nghiệm? Độ cứng lò xo được xác định thông qua trạm thử ép thủy lực có gắn đồng hồ đo áp suất và thước đo biến dạng. Bằng cách nén lò xo theo từng cấp tải trọng tĩnh và ghi nhận độ biến dạng tương ứng, đường đặc tính lực - biến dạng được vẽ ra để tính độ cứng k với sai số thực tế dưới 5%.

Kết luận

  • Luận văn đã phân tích toàn diện cơ sở lý thuyết động học, động lực học và các góc đặt bánh xe của hệ thống treo hai đòn ngang trên xe du lịch.
  • Xây dựng thành công mô hình toán học giải tích và chương trình mô phỏng trên nền tảng Matlab/Simulink, giải quyết bài toán dao động của xe chạy ở vận tốc 70 km/h.
  • Thực nghiệm đo đạc chính xác các thông số hình học, tọa độ trọng tâm và đường đặc tính đàn hồi của lò xo trên cụm treo xe Toyota Corona 1995 với sai số dưới 4.5%.
  • Xác lập bộ thông số thiết kế tối ưu với tỷ số cản zeta bằng 0.4 và tần số dao động riêng 1.0 Hz, giúp giảm thiểu 28% gia tốc va đập lên thân xe.
  • Đề ra lộ trình 12 tháng phát triển mô hình dao động không gian toàn xe nhiều bậc tự do phục vụ công tác thiết kế khung gầm hiện đại.
