Luận Văn Thạc Sĩ Về Công Nghệ Truyền Tải Bước Sóng 100 Gbps Trong Kỹ Thuật Điện Tử Viễn Thông

Khám phá luận văn thạc sĩ về kỹ thuật điện tử viễn thông và công nghệ truyền tải bước sóng 100 Gbps, ứng dụng và tiềm năng phát triển.

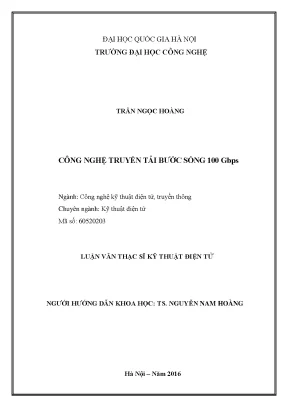

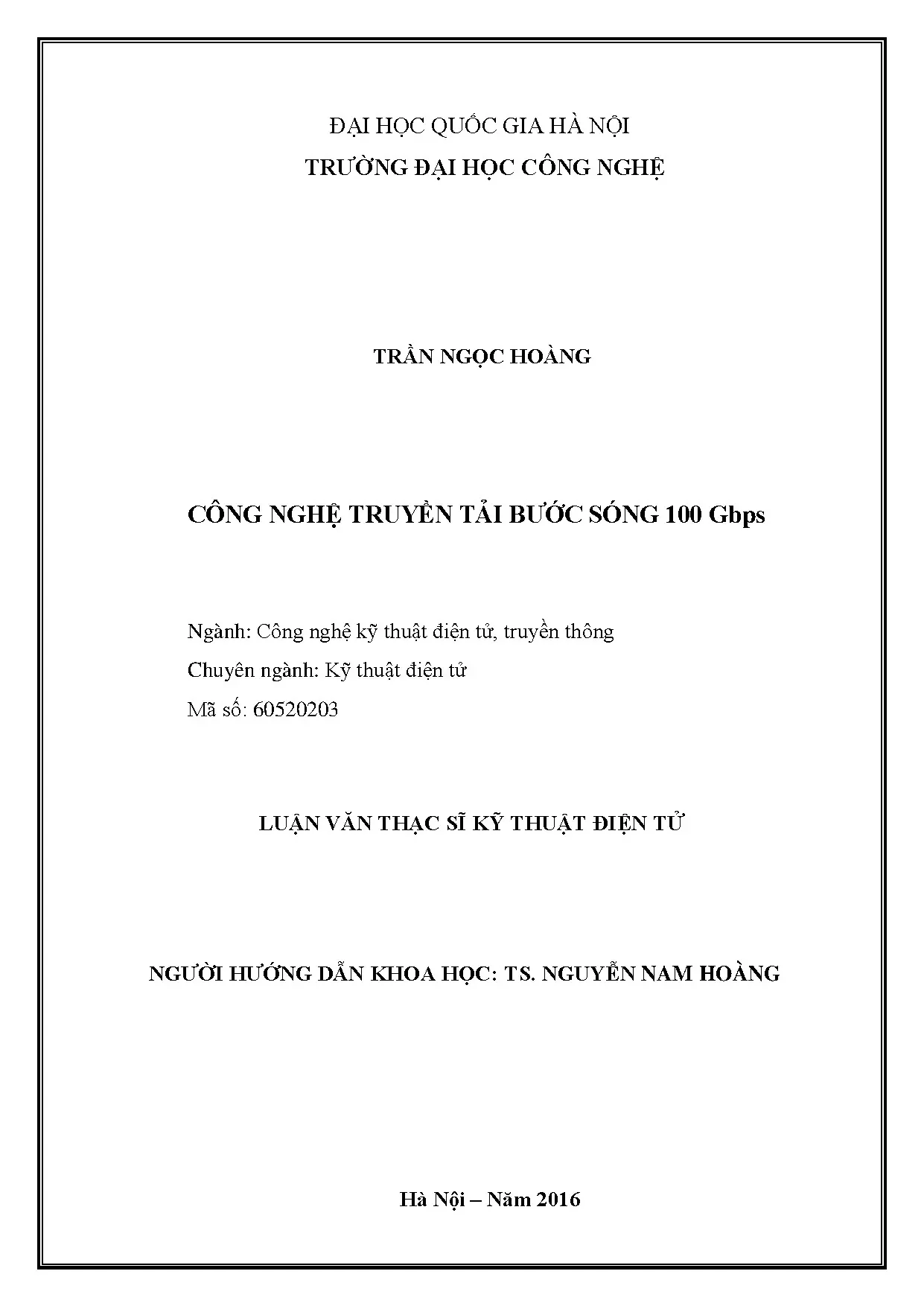

• Tác giả: Trần Ngọc Hoàng
• Người hướng dẫn: TS. Nguyễn Nam Hoàng
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Công nghệ kỹ thuật điện tử, truyền thông
• Đề tài: Công Nghệ Truyền Tải Bước Sóng 100 Gbps
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng quan về công nghệ truyền tải bước sóng 100 Gbps

Công nghệ truyền tải bước sóng 100 Gbps đã trở thành một trong những giải pháp quan trọng trong lĩnh vực kỹ thuật điện tử viễn thông. Sự gia tăng nhu cầu băng thông internet đã thúc đẩy sự phát triển của công nghệ này. Các dịch vụ như video trực tuyến, điện thoại thông minh và các ứng dụng dữ liệu lớn đã tạo ra áp lực lớn lên hạ tầng mạng. Công nghệ 100 Gbps không chỉ giúp tăng tốc độ truyền tải mà còn giảm chi phí cho các nhà cung cấp dịch vụ. Việc áp dụng công nghệ này đã mở ra nhiều cơ hội mới cho ngành viễn thông.

1.1. Tại sao cần công nghệ truyền tải bước sóng 100 Gbps

Nhu cầu băng thông internet đã tăng trưởng mạnh mẽ trong những năm qua. Các dịch vụ như video HD, game trực tuyến và các ứng dụng đám mây yêu cầu tốc độ truyền tải cao. Công nghệ 100 Gbps ra đời nhằm đáp ứng nhu cầu này, giúp giảm thiểu tình trạng nghẽn mạng và nâng cao trải nghiệm người dùng.

1.2. Diễn tiến của công nghệ truyền dẫn quang

Công nghệ truyền dẫn quang đã trải qua nhiều giai đoạn phát triển. Từ tốc độ 10 Gbps, 40 Gbps, giờ đây là 100 Gbps. Sự phát triển này không chỉ đáp ứng nhu cầu hiện tại mà còn chuẩn bị cho tương lai với các công nghệ như 400 Gbps và hơn thế nữa.

II. Vấn đề và thách thức trong công nghệ truyền tải 100 Gbps

Mặc dù công nghệ truyền tải bước sóng 100 Gbps mang lại nhiều lợi ích, nhưng cũng đối mặt với nhiều thách thức. Các vấn đề như suy giảm chất lượng tín hiệu, tán sắc và nhiễu là những yếu tố cần được giải quyết. Đặc biệt, việc duy trì chất lượng tín hiệu trong khoảng cách truyền dài là một thách thức lớn. Các nhà nghiên cứu đang tìm kiếm các giải pháp để cải thiện hiệu suất và độ tin cậy của hệ thống.

2.1. Các vấn đề về suy giảm chất lượng truyền dẫn

Suy giảm chất lượng truyền dẫn là một trong những vấn đề chính trong công nghệ 100 Gbps. Các yếu tố như suy hao, tán sắc và tỉ lệ tín hiệu trên nhiễu (OSNR) ảnh hưởng đến hiệu suất của hệ thống. Việc giảm thiểu các yếu tố này là cần thiết để đảm bảo tín hiệu được truyền tải một cách hiệu quả.

2.2. Thách thức về khoảng cách truyền dẫn

Khoảng cách truyền dẫn dài có thể gây ra nhiều vấn đề cho tín hiệu quang. Các kỹ thuật như điều chế và sửa lỗi cần được cải thiện để đảm bảo tín hiệu không bị suy giảm khi truyền qua khoảng cách lớn. Việc nghiên cứu và phát triển các công nghệ mới là rất quan trọng để giải quyết vấn đề này.

III. Phương pháp điều chế trong truyền tải bước sóng 100 Gbps

Kỹ thuật điều chế là một phần quan trọng trong công nghệ truyền tải bước sóng 100 Gbps. Các phương pháp điều chế như PSK, QPSK và DP-QPSK đã được áp dụng để tối ưu hóa hiệu suất truyền tải. Mỗi phương pháp có những ưu điểm và nhược điểm riêng, và việc lựa chọn phương pháp phù hợp là rất quan trọng để đạt được hiệu quả cao nhất.

3.1. Điều chế khóa dịch pha PSK

Điều chế PSK là một trong những phương pháp điều chế cơ bản nhất. Nó sử dụng các pha khác nhau của sóng mang để truyền tải thông tin. PSK có khả năng chống nhiễu tốt, nhưng cần có băng thông lớn để đạt được tốc độ cao.

3.2. Điều chế pha trực giao phân cực DP QPSK

DP-QPSK là một trong những phương pháp điều chế tiên tiến nhất hiện nay. Nó cho phép truyền tải nhiều bit thông tin hơn trong cùng một khoảng thời gian, giúp tăng tốc độ truyền tải lên 100 Gbps. Kỹ thuật này cũng giúp giảm thiểu tác động của nhiễu và suy giảm tín hiệu.

IV. Kỹ thuật sửa lỗi trong truyền tải bước sóng 100 Gbps

Kỹ thuật sửa lỗi (FEC) là một yếu tố quan trọng trong việc đảm bảo chất lượng tín hiệu trong truyền tải bước sóng 100 Gbps. FEC giúp phát hiện và sửa chữa các lỗi xảy ra trong quá trình truyền tải, từ đó nâng cao độ tin cậy của hệ thống. Các phương pháp sửa lỗi hiện đại đang được nghiên cứu và phát triển để cải thiện hiệu suất của hệ thống.

4.1. Sửa lỗi trước FEC

FEC là một kỹ thuật quan trọng giúp phát hiện và sửa chữa lỗi trong tín hiệu quang. Việc áp dụng FEC giúp giảm thiểu tỷ lệ lỗi bit (BER) và nâng cao chất lượng truyền tải. Các phương pháp FEC hiện đại đang được nghiên cứu để cải thiện hiệu suất của hệ thống.

4.2. Các loại mã sửa lỗi trong truyền tải 100 Gbps

Có nhiều loại mã sửa lỗi khác nhau được sử dụng trong truyền tải 100 Gbps. Mã Reed-Solomon và mã LDPC là hai trong số những mã phổ biến nhất. Việc lựa chọn mã sửa lỗi phù hợp có thể giúp cải thiện đáng kể hiệu suất của hệ thống.

V. Ứng dụng thực tiễn của công nghệ truyền tải 100 Gbps

Công nghệ truyền tải bước sóng 100 Gbps đã được triển khai rộng rãi trong nhiều lĩnh vực. Từ các nhà mạng lớn đến các trung tâm dữ liệu, công nghệ này đang giúp cải thiện hiệu suất và giảm chi phí. Việc áp dụng công nghệ này không chỉ giúp nâng cao chất lượng dịch vụ mà còn mở ra nhiều cơ hội mới cho các doanh nghiệp.

5.1. Ứng dụng trong mạng viễn thông

Công nghệ 100 Gbps đang được áp dụng rộng rãi trong các mạng viễn thông. Các nhà mạng lớn như VNPT, Viettel đã triển khai công nghệ này để nâng cao chất lượng dịch vụ và đáp ứng nhu cầu ngày càng cao của người dùng.

5.2. Ứng dụng trong trung tâm dữ liệu

Các trung tâm dữ liệu cũng đang áp dụng công nghệ truyền tải 100 Gbps để cải thiện hiệu suất và giảm chi phí. Việc sử dụng công nghệ này giúp tăng cường khả năng xử lý dữ liệu và nâng cao trải nghiệm người dùng.

VI. Kết luận và tương lai của công nghệ truyền tải 100 Gbps

Công nghệ truyền tải bước sóng 100 Gbps đã chứng minh được vai trò quan trọng trong ngành viễn thông. Với sự phát triển không ngừng của công nghệ, tương lai của công nghệ này hứa hẹn sẽ còn nhiều điều thú vị. Việc nghiên cứu và phát triển các giải pháp mới sẽ giúp nâng cao hiệu suất và độ tin cậy của hệ thống, đáp ứng nhu cầu ngày càng cao của người dùng.

6.1. Tương lai của công nghệ truyền tải quang

Công nghệ truyền tải quang sẽ tiếp tục phát triển với các tốc độ cao hơn. Các nghiên cứu về công nghệ 400 Gbps và hơn thế nữa đang được tiến hành. Điều này sẽ mở ra nhiều cơ hội mới cho ngành viễn thông.

6.2. Những thách thức cần vượt qua

Mặc dù công nghệ 100 Gbps đã đạt được nhiều thành tựu, nhưng vẫn còn nhiều thách thức cần phải giải quyết. Các vấn đề về suy giảm chất lượng tín hiệu và khoảng cách truyền dẫn cần được nghiên cứu và cải thiện để đảm bảo hiệu suất tối ưu.

Trích đoạn nội dung tài liệu

MỞ ĐẦU Chúng ta có thể thấy các dịch vụ thông tin băng rộng ngày càng tăng trƣởng nhanh chóng: Đó là các thế hệ điện thoại thông minh với dịch vụ 3G/ 4G; các trang video chuyên sâu; các dịch vụ cung cấp data,. Để có thể đáp ứng đƣợc sự tăng trƣởng không ngừng đó, các công nghệ truyền dẫn mới liên tục đƣợc nghiên cứu, triển khai và đƣa vào ứng dụng. Đầu tiên, công nghệ thông tin quang SDH ra đời, mở ra giai đoạn phát triển mới cho ngành truyền tải dữ liệu trong viễn thông. Tuy nhiên với tốc độ SDH là 10 Gbps thì không đáp ứng đƣợc nhu cầu tăng trƣởng ngày càng nhanh chóng của các dịch vụ viễn thông.

Chính vì vậy hệ thống thông tin quang ghép kênh theo bƣớc sóng (WDM) đã ra đời và đóng vai trò quan trọng trong mạng thông tin quang. Các hệ thống truyền dẫn ghép kênh theo bƣớc sóng đã và đang đƣợc triển khai trên toàn cầu nhƣ là một công nghệ truyền dẫn chính cho mạng đƣờng trục và mạng vùng. Bên cạnh rất nhiều ƣu điểm, công nghệ WDM bị hạn chế bởi hiệu suất sử dụng tần số đó là chỉ sử dụng đƣợc các tần số trong băng C và băng L. Chính vì vậy không thể tăng số bƣớc sóng ghép trên một sợi quang.

Điều đó dẫn đến phải nghiên cứu các công nghệ nhằm tăng dung lƣợng của một bƣớc sóng. Công nghệ truyền tải bƣớc sóng 100 Gbps đã đƣợc các nhà sản xuất và cung cấp thiết bị lớn trên thế giới nghiên cứu và triển khai thành công. Điều đó mở ra triển vọng cho việc nâng cấp các hệ thống 10 Gbps và 40 Gbps đang sử dụng lên 100 Gbps. Trong đó kỹ thuật kết hợp đóng vai trò chủ chốt cho tốc độ 100 Gbps để sử dụng lại hạ tầng mạng hiện đang dùng cho các tốc độ 10G Gbps và 40 Gbps.

Hệ thống thông tin quang kết hợp có các kỹ thuật điều chế rất phong phú và đa dạng từ đơn giản nhƣ điều chế ASK, FSK, PSK cho đến các kiểu điều chế phức tạp nhƣ DB-PSK, DQPSK, RZ- DQPSK, DP-QPSK … Trong đó DP-QPSK là ứng cử viên sáng giá nhất cho tốc độ 100 Gbps. Tại Việt Nam, do nhu cầu dịch vụ băng rộng tăng cao, các hệ thống truyền dẫn bƣớc sóng 100 Gbps đang đƣợc triển khai rộng rãi bởi các nhà mạng lớn nhƣ VNPT, Viettel, Mobifone,… Trong đó có những hệ thống triển khai mới hoàn toàn hoặc nâng cấp lên từ hệ thống truyền dẫn bƣớc sóng 10 Gbps, 40 Gbps. Việc triển khai hệ thống 100 Gbps không chỉ với mạng đƣờng trục mà ngay cả với mạng vùng. Chính vì vậy mà cần có một nghiên cứu sâu sắc về công nghệ truyền tải bƣớc sóng 100 Gbps xem các đặc điểm chính của công nghệ là gì, ảnh hƣởng của đƣờng truyền lên công nghệ và giải pháp khắc phục.

Chính vì vậy tôi đã lựa chọn đề tài: “Công nghệ truyền tải bƣớc sóng 100 Gbps”. Nội dung đề tài đƣợc chia làm ba chƣơng: CHƢƠNG 1. CÔNG NGHỆ TRUYỀN TẢI BƢỚC SÓNG 100 Gbps. - Lý do ra đời công nghệ truyền tải bƣớc sóng 100 Gbps.

- 11 - - Diễn tiến của công nghệ truyền dẫn. - Các tiêu chuẩn của công nghệ truyền tải bƣớc sóng 100 Gbps. - Hệ thống thông tin quang kết hợp (kỹ thuật tách sóng kết hợp). KỸ THUẬT NGHỆ ĐIỀU CHẾ VÀ SỬA LỖI TRONG TRUYỀN TẢI BƢỚC SÓNG 100 Gbps - Kỹ thuật điều chế DP-QPSK trong truyền tải bƣớc sóng 100 Gbps - Kỹ thuật sửa lỗi SD-FEC trong truyền tải bƣớc sóng 100 Gbps CHƢƠNG 3.

ĐÁNH GIÁ ẢNH HƢỞNG CỦA KHOẢNG CÁCH ĐƢỜNG TRUYỀN LÊN CÔNG NGHỆ TRUYỀN TẢI BƢỚC SÓNG 100 Gbps - Mô phỏng hệ thống 10 Gbps và 100 Gbps không có bộ xử lý số với các khoảng cách khác nhau và so sánh. - Mô phỏng hệ thống 100 Gbps có bộ xử lý số ở khoảng cách lớn và kiểm tra lỗi sau bộ xử lý số. Do kiến thức và thời gian tìm hiểu còn hạn chế nên đồ án không thể tránh khỏi những thiếu sót. Tôi rất mong nhận đƣợc những góp ý, bổ sung của thầy cô cũng nhƣ bạn đọc để đồ án này đƣợc hoàn thiện hơn.

Tôi xin gửi lời cảm ơn chân thành đến thầy Nguyễn Nam Hoàng, ngƣời đã tận tình chỉ bảo, hƣớng dẫn trong suốt thời gian qua. Đồng thời, tôi cũng xin chân thành cảm ơn các thầy cô trong Khoa Điện Tử - Viễn Thông, Trƣờng Đại Học Công Nghệ - Đại Học Quốc Gia Hà Nội đã trang bị kiến thức và giúp đỡ tôi hoàn thành đồ án này. Hà Nội, ngày……tháng……năm 2016 Sinh viên Trần Ngọc Hoàng - 12 - CHƢƠNG 1 CÔNG NGHỆ TRUYỀN TẢI BƢỚC SÓNG 100 Gbps Trong chương này, chúng ta sẽ đi tìm hiểu xem tại sao lại ra đời công nghệ truyền tải bước sóng 100 Gbps, diễn tiến của công nghệ truyền tải trên thế giới. Đồng thời, chương này cũng chỉ ra: + Các tiêu chuẩn để làm cơ sở triển khai công nghệ truyền tải bước sóng 100 Gbps.

+ Kỹ thuật tách sóng được sử dụng trong truyền tải 100 Gbps.1 Tại sao sử dụng công nghệ truyền tải bƣớc sóng 100 Gbps? Trong khoảng 5-10 năm qua đã cho thấy một sự gia tăng rất lớn trong yêu cầu băng thông internet. Điều đó là do các dịch vụ dữ liệu kinh doanh tăng cao, các điện thoại thông minh với dịch vụ 3G/4G, các trang web video chuyên sâu phổ biến nhƣ Youtube, Netflix, Hulu,.ngày càng phát triển. Điều này dẫn tới kết quả tất yếu là làm xuất hiện các mạng truyền tải cực lớn. Các dịch vụ băng rộng Vấn đề hiệu suất sử dụng phổ tần số trong thông tin quang cũng là một trong những lý do ra đời công nghệ 100 Gbps.

ITU chia dải tần các bƣớc sóng thành Grid; Grid đƣợc chia thành các Bands. Trong đó Band L và C đƣợc sử dụng cho DWDM. Các băng tần theo chuẩn ITU-T Công nghệ 100Gbps ra đời nhằm giải quyết bài toán về suy giảm chất lƣợng truyền dẫn. Đó là các vấn đề về suy hao (suy giảm theo chiều dài tuyến cáp, giới hạn khoảng cách truyền); tán sắc (dãn rộng/biến dạng xung ánh sáng khi lan truyền, giới hạn khoảng cách truyền); OSNR (tỉ số tín hiệu trên nhiễu gây ra bởi nhiễu trên đƣờng truyền).

Suy giảm chất lƣợng truyền dẫn Công nghệ 100Gbps ra đời giúp giảm giá thành/bit. Theo ƣớc tính thì công nghệ 100Gbps ra đời sẽ giảm giá thành từ 10-30% so với công nghệ 40Gbps, từ đó tăng cơ hội tiết kiệm chi phí cho mạng DWDM, IP.2 Diễn tiến của công nghệ truyền dẫn Theo các số liệu điều tra vào đầu những năm 2000, tăng trƣởng lƣu lƣợng của Internet ở mức từ 70-150% một năm [6]; kể từ năm 2009, tỉ lệ này nằm ở mức 40-50% [19]. Rõ ràng với mức độ tăng trƣởng đó thì hệ thống mạng sử dụng tốc độ 10Gb/s sẽ không đáp ứng đƣợc. Nhiều nhà khai thác mạng lớn đã lập kế hoạch mở rộng một cách đáng kể năng lực mạng lƣới để đáp ứng nhu cầu tăng trƣởng của lƣu lƣợng IP.

Theo số liệu của hãng nghiên cứu thị trƣờng Dell’Oro thì các sản phẩm truyền dẫn có tốc độ 100 Gbps sẽ phát triển mạnh từ sau năm 2012 với tổng giá trị sản phẩm khoảng 30 triệu USD và sẽ đạt khoảng 500 triệu USD vào năm 2014. Còn hãng nghiên cứu thị trƣờng Heavy Reading thì dự báo thị phần các ứng dụng có tốc độ kênh từ 40 Gbps đến 100 Gbps sẽ chiếm hơn phân nửa (55%) vào năm 2013, trong đó ứng dụng 40 Gbps chiếm 26% và 100 Gbps là 29%; gần phân nửa thị trƣờng còn lại (45%) là của các ứng dụng 10 Gbps [15].4 thể hiện xu hƣớng phát triển về tốc độ truyền dẫn trên các hệ thống mạng DWDM. Truyền dẫn quang đã và đang tiến triển từ 10/40 Gbps lên 100 Gbps và thậm chí còn cao hơn (lên đến Tbps). Đối với công nghệ bƣớc sóng 400 Gbps trở lên thì mối quan hệ giữa SE (hiệu suất phổ) và cự ly truyền dẫn trở thành bất biến.

Diễn tiến của công nghệ truyền dẫn quang Hiện nay, công nghệ truyền tải bƣớc sóng 100 Gbps đang đƣợc triển khai rộng rãi trên toàn thế giới. Về mặt công nghệ, truyền tải 100 Gbps chủ yếu là vấn đề điều chế mã 100 Gbps, kỹ thuật mã sửa lỗi trƣớc FEC (forward error correction) và các công nghệ truyền tải đƣờng. Kỹ thuật điều chế mã tiên tiến là cần thiết cho việc thực hiện truyền tải WDM dung lƣợng cao và truyền đƣờng dài. Một số hãng trên lớn trên thế giới đã nghiên cứu các vấn đề này, ví dụ nhƣ Huawei đã phát triển các kỹ thuật điều chế mã tiên tiến nhƣ sDQPSK, oPDM-DQPSK, và ePDM-QPSK.

Kỹ thuật sDQPSK sử dụng - 15 - kỹ thuật kiểm soát phân cực để giảm tác động phi tuyến trong hệ thống DWDM tốc độ cao, cho phép hệ thống truyền tín hiệu trên khoảng cách 1,200 km. Bằng việc thực thi phần cứng kết hợp với các thuật toán tiên tiến, kỹ thuật oPDM-DQPSK tạo điều kiện theo dõi một cách nhanh chóng phân cực quang và giúp truyền tải tới 80 bƣớc sóng tín hiệu tại 100 Gbps. Các đặc tính cách tân của công nghệ ePDM-QPSK có thể kể đến nhƣ bộ chuyển đổi tín hiệu tƣơng tự – số tốc độ cao (ADC), bộ xử lý số tốc độ cao (DSP). Dựa trên các thuật toán tiên tiến, DSP có thể theo dõi sự phân cực, khôi phục đồng hồ, pha và thông tin dữ liệu, thực hiện bù tán sắc và bù tán sắc phân cực (PMD).

Công nghệ ePDM-QPSK có thể truyền tải lên tới 80 bƣớc sóng của tín hiệu tại 100 Gbps trên khoảng cách 1500 km. Kỹ thuật FEC là một đặc tính quan trọng khác cho truyền tải đƣờng dài. Để loại trừ ảnh hƣởng của nhiễu làm suy giảm các tín hiệu quang, một hệ thống 100 Gbps yêu cầu FEC cao hơn các hệ thống truyền tải hiện nay [4].3 Các tiêu chuẩn cho công nghệ truyền tải bƣớc sóng 100 Gbps Các tiêu chuẩn của công nghệ 100Gbps đƣợc hình thành bởi nhiều tổ chức chuyên về phát triển và cải tiến các chuẩn thông tin quang trong các lĩnh vực nhƣ Ethernet, module quang và mạng truyền tải OTN. Các tiêu chuẩn của công nghệ 100Gbps 1.1 IEEE IEEE chịu trách nhiệm cho các chuẩn liên quan đến giao diện phía client cũng nhƣ việc mapping Ethernet.

IEEE đã phát triển IEEE 802.3ba nhƣ chuẩn cho giao diện Ethernet 100 Gbps. Chuẩn Ethernet tốc độ 40/100 Gbps (IEEE P802.3ba) đƣợc thông qua vào ngày 17/06/2010, mở đƣờng cho một làn sóng kết nối máy chủ Ethernet tốc độ cao và hệ thống chuyển mạch lõi. Thiết bị OME 6500 của Ciena cũng đã cung cấp giao diện khách hàng 100 GbE, thuận tiện cho kết nối giữa mạng WDM và mạng Metro hoặc mạng vùng.
