Giới thiệu dự án

Sự bùng nổ đô thị hóa tại các đô thị loại đặc biệt như TP. Hồ Chí Minh tạo áp lực khổng lồ lên hạ tầng nhà ở cao tầng. Theo thống kê từ Bộ Xây dựng, các dự án nhà ở chung cư từ 15 đến 25 tầng chiếm hơn 65% tổng nguồn cung căn hộ trung cấp, đòi hỏi các giải pháp thiết kế kết cấu tối ưu hóa không gian sử dụng, kiểm soát biến dạng và tiết kiệm chi phí xây dựng. Dự án thiết kế kết cấu công trình Chung cư Saigon Gateway (Saigon-Gaway) tại Phường Hiệp Phú, Quận 9 (nay thuộc TP. Thủ Đức), TP.HCM giải quyết bài toán kỹ thuật phức tạp cho tổ hợp công trình gồm 17 tầng nổi, 2 tầng hầm, 1 tầng trệt và tum mái với tổng chiều cao đỉnh 59.40 m trên khu đất 14,388 m² (diện tích xây dựng 5,619 m²).

                 TỔNG THỂ CÔNG TRÌNH SAIGON GATEWAY (H = 59.40m)
+-------------------------------------------------------------------------+
| Sân thượng & Mái tum (+59.40m)                                          |
+-------------------------------------------------------------------------+
| Khối tháp Block A (18 căn/tầng)    | Khối tháp Block B (21 căn/tầng)    |
| Tầng 02 -> Tầng 17 (Cao 3.30m/tầng)| Tầng 02 -> Tầng 17 (Cao 3.30m/tầng)|
| Hệ khung - vách BTCT toàn khối     | Hệ khung - vách BTCT toàn khối     |
+-------------------------------------------------------------------------+
| Tầng 01 - Trệt thương mại (+0.000m, Cao 3.30m)                          |
+-------------------------------------------------------------------------+
| Tầng Hầm 01 (-3.00m) & Tầng Hầm 02 (-6.00m) - Bãi đỗ xe & Kỹ thuật ngầm|
+-------------------------------------------------------------------------+
| Hệ móng cọc khoan nhồi D1000 - D1200 ngàm vào tầng địa chất tốt         |
+-------------------------------------------------------------------------+

Vấn đề kỹ thuật cốt lõi (Problem Statement)

Thiết kế kết cấu nhà cao tầng trên 50m tại khu vực TP.HCM đối mặt với 4 thách thức trọng yếu:

  • Tác động khí động học phức tạp: Công trình có chiều cao đỉnh $H = 59.40\text{ m} > 40\text{ m}$, chu kỳ dao động riêng cơ bản $T_1 > 2.0\text{ s}$ ($f_1 < 1.3\text{ Hz}$), dẫn đến hiệu ứng gió động và xung vận tốc gió chi phối độ ổn định ngang.
  • Tương tác nền móng - địa chất ngập nước: Tải trọng tập trung cực lớn từ 2 block tháp truyền qua đáy 2 tầng hầm (sâu -6.00 m) xuống nền đất yếu, đòi hỏi giải pháp móng cọc khoan nhồi chịu tải trọng đứng và mô men lật cao.
  • Vấn đề võng nứt phi tuyến của sàn khẩu độ lớn: Nhịp sàn điển hình lên tới 7.90 m - 8.90 m, nếu chỉ tính đàn hồi thông thường sẽ bỏ qua biến dạng từ biến (creep) và co ngót (shrinkage) theo thời gian.
  • Tối ưu hóa không gian kiến trúc: Tối thiểu hóa tiết diện cột/vách để tăng diện tích thông thủy cho 39 căn hộ/sàn (18 căn Block A + 21 căn Block B) nhưng vẫn đảm bảo khả năng kháng chấn cấp 7 theo tiêu chuẩn.

Mục tiêu kỹ thuật của dự án (Project Objectives)

  1. Thiết lập mô hình 3D tổng thể: Mô phỏng toàn diện hệ kết cấu không gian khung - vách chịu lực bằng phần mềm ETABS 2016, phân tích chính xác 12 dạng dao động (Mode shapes).
  2. Tính toán động lực học công trình: Xác định thành phần động của tải trọng gió theo TCXD 229:1999 kết hợp phân tích kháng chấn bằng phổ phản ứng (Response Spectrum) theo TCVN 9386:2012.
  3. Phân tích phi tuyến sàn tầng điển hình: Ứng dụng SAFE v12 tính toán biến dạng dài hạn (Cracking, Creep, Shrinkage) theo Eurocode 2 và TCVN 5574:2012, kiểm soát độ võng $f_{\text{max}} \le L/150$.
  4. Thiết kế nền móng cọc khoan nhồi: Xác định sức chịu tải cọc theo vật liệu và đất nền (chỉ tiêu cơ lý, cường độ, thí nghiệm SPT) theo TCVN 10304:2014, thiết kế đài móng vách trục X5 và lõi thang X8-X9.
  5. Nghiên cứu chuyên sâu kết cấu sàn phẳng (Flat Slab): So sánh hiệu quả kỹ thuật - kinh tế giữa sàn dầm truyền thống và sàn phẳng không dầm.

Giải pháp kỹ thuật và kết quả đo lường dự kiến

  • Kết cấu đứng: Lựa chọn hệ Khung - Vách/Lõi cứng bê tông cốt thép toàn khối (Bê tông B30/M400, Cốt thép AIII/AI). Vách dày 250 - 300 mm, cột hầm tiết diện lớn chịu nén uốn xiên.
  • Kết cấu ngang: Sàn dầm BTCT toàn khối dày $h_s = 150\text{ mm}$ (ô sàn lớn/biên $h_s = 180\text{ mm}$), dầm chính kích thước $250 \times 500\text{ mm}$.
  • Chỉ số an toàn đạt được:
    • Chuyển vị đỉnh công trình: $u_{\text{top}} \le H/500 = 118.8\text{ mm}$.
    • Chuyển vị lệch tầng: $\Delta u / h_{\text{tầng}} \le 1/500 = 0.002$.
    • Độ võng sàn dài hạn: $f_{\text{max}} = 63.69\text{ mm} < [f] = 68.00\text{ mm}$.

Phạm vi và giới hạn nghiên cứu

  • Phạm vi: Thiết kế kiến trúc kiểm tra, tính toán kết cấu phần thân (Block A trục X1-X12/Y1-Y6), cầu thang bộ tầng 1-2, sàn dầm tầng 3, khung trục X5 và Y3, móng cọc khoan nhồi M1, M2, M3 và phương án sàn phẳng mở rộng.
  • Giới hạn: Không đi sâu vào thiết kế hệ thống cơ điện (MEP), mô phỏng thi công tầng hầm Top-down chi tiết và đánh giá tác động môi trường ngoài phạm vi kết cấu.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Hệ Khung thuần túy (Rigid Frame) Hệ Khung - Vách BTCT (Frame-Shear Wall) Hệ Khung - Ống/Lõi cứng (Framed Tube)
Khả năng chịu tải ngang Kém, chỉ hiệu quả dưới 12-15 tầng Rất cao, hiệu quả vượt trội cho công trình 15-35 tầng ($H > 40\text{ m}$) Cực cao, thích hợp cho siêu cao tầng ($H > 100\text{ m}$)
Độ cứng chống xoắn Thấp, chuyển vị đỉnh lớn Cao nhờ bố trí vách biên và lõi thang máy tập trung Rất cao, phân bố đều theo chu vi
Không gian kiến trúc Linh hoạt, khẩu độ phòng lớn Phù hợp chia căn hộ, giấu vách vào tường ngăn 200mm Bị bó cứng bởi hệ cột dày đặc ở chu vi
Chi phí cốp pha & thi công Thấp, dễ thi công Trung bình, tối ưu khi kết hợp ván khuôn trượt/leo Rất cao, quy trình phức tạp
Đánh giá phù hợp Không đạt độ cứng chống gió động cho 17 tầng Lựa chọn tối ưu nhất cho Saigon Gateway Vượt quá yêu cầu, tốn kém chi phí

Phân loại yêu cầu thiết kế theo mô hình MoSCoW

  • Must-have (Bắt buộc):
    • Đảm bảo ổn định tổng thể chịu tải trọng đứng (Tĩnh tải + Hoạt tải) và tải trọng ngang (Gió tĩnh + Gió động + Động đất).
    • Thỏa mãn điều kiện bền uốn, nén, cắt của cột, dầm, vách theo TCVN 5574:2012.
    • Sức chịu tải cọc khoan nhồi thỏa mãn điều kiện cường độ đất nền theo TCVN 10304:2014.
  • Should-have (Nên có):
    • Phân tích võng sàn phi tuyến có xét đến từ biến ($CR = 1.7$) và co ngót ($SH = 0.0004$).
    • Tối ưu hàm lượng cốt thép cấu kiện: dầm ($\mu = 1.0% - 1.8%$), cột ($\mu = 1.2% - 2.5%$).
  • Could-have (Có thể có):
    • Mô hình hóa và kiểm chứng giải pháp sàn phẳng không dầm (Flat Slab) để giảm chiều cao tầng.
  • Won't-have (Không thực hiện đợt này):
    • Ứng dụng bê tông ứng suất trước căng sau (Post-tensioned concrete) cho dầm chuyển.

Thiết kế hệ thống kết cấu

                           SƠ ĐỒ TRUYỀN LỰC HỆ KẾT CẤU
  [Tải trọng sàn/tường/hoạt tải] ---> [Bản sàn BTCT hs=150-180mm]
                                              |
                                              v
                                   [Hệ dầm giao 250x500mm]
                                              |
                                              v
                              +---------------+---------------+
                              |                               |
                              v                               v
                     [Hệ cột BTCT 800x1200]          [Hệ vách/lõi thang máy]
                     (Chịu nén uốn dọc trục)         (Chịu cắt, uốn ngang & xoắn)
                              |                               |
                              +---------------+---------------+
                                              |
                                              v
                                    [Hệ đài móng khối lớn]
                                              |
                                              v
                                  [Cọc khoan nhồi D1000-D1200]
                                              |
                                              v
                                  [Tầng đất chịu lực sâu]

Technology Stack & Công cụ kỹ thuật

  • Phân tích kết cấu không gian 3D: CSI ETABS 2016 v16.2.1 (Dynamic wind analysis, Response spectrum seismic analysis).
  • Phân tích sàn và móng phi tuyến: CSI SAFE v12.3.2 (Long-term deflection, Finite Element Strip Mesh, Punching shear).
  • Xử lý số liệu và tự động hóa tính toán: Microsoft Excel 2016 kết hợp VBA (Visual Basic for Applications) lập trình kiểm tra tiết diện cột nén lệch tâm xiên, biểu đồ tương tác $P-M_x-M_y$.
  • Triển khai bản vẽ kỹ thuật: Autodesk AutoCAD 2014 & Autodesk Revit 2018.
  • Hệ quy chuẩn áp dụng: TCVN 2737:1995, TCXD 229:1999, TCVN 9386:2012, TCVN 5574:2012, TCVN 10304:2014, TCXD 198:1997.

Đặc trưng vật liệu sử dụng

  • Bê tông: Cấp độ bền B30 (tương đương Mác 400), cường độ chịu nén tính toán $R_b = 17.0\text{ MPa}$, cường độ chịu kéo $R_{bt} = 1.20\text{ MPa}$, mô đun đàn hồi $E_b = 3.25 \times 10^4\text{ MPa}$.
  • Cốt thép:
    • Thép thanh chịu lực đường kính $\phi > 10\text{ mm}$: Cốt thép nhóm A-III, $R_s = R_{sc} = 365\text{ MPa}$.
    • Thép đai và bản sàn đường kính $\phi \le 10\text{ mm}$: Cốt thép nhóm A-I, $R_s = R_{sc} = 225\text{ MPa}$, $R_{sw} = 175\text{ MPa}$.
  • Chiều dày lớp bê tông bảo vệ ($a_0$):
    • Bản sàn trong nhà: $15\text{ mm}$; Bản sàn tiếp xúc môi trường: $20\text{ mm}$.
    • Cột và vách cứng: $20\text{ mm}$.
    • Dầm chịu lực: $40\text{ mm}$; Đài cọc móng: $40\text{ mm}$.

Phương pháp luận (Methodology)

Quy trình thiết kế kết cấu tuân thủ nghiêm ngặt 5 bước kỹ thuật khép kín:

  1. Khảo sát & Tiền xử lý: Tổng hợp mặt bằng kiến trúc, chuẩn hóa tải trọng hoàn thiện (Dead Load - $SDEAD$) và hoạt tải sử dụng (Live Load - $LIVE$) theo TCVN 2737:1995.
  2. Xây dựng mô hình hình học: Khai báo vật liệu B30, AIII, định nghĩa tiết diện dầm $250 \times 500$, cột $800 \times 1200$, vách $t_w = 250\text{ mm}$, gán màng cứng (Rigid Diaphragm) cho từng tầng.
  3. Phân tích tải trọng ngang:
    • Gió tĩnh: Xác định áp lực gió cơ bản $W_0 = 0.83\text{ kN/m}^2$ (Vùng II-A, Dạng địa hình B).
    • Gió động: Xuất khối lượng tập trung từng tầng, tính 12 dạng dao động, xác định tần số riêng $f_i$, tính toán lực quán tính gió động cho các dạng $f_i < f_L = 1.3\text{ Hz}$.
    • Động đất: Thiết lập phổ gia tốc nền $a_g = 0.0825g$, hệ số ứng xử $q = 3.9$ (kết cấu hỗn hợp loại 1).
  4. Tổ hợp tải trọng: Thiết lập 9 tổ hợp cơ bản (COMBO 1-9) và các tổ hợp bao (ENVELOPE) theo nguyên lý cộng tác dụng bất lợi nhất.
  5. Kiểm tra trạng thái giới hạn (ULS & SLS): Kiểm tra bền, võng nứt, chuyển vị lệch tầng, sức chịu tải cọc khoan nhồi, thiết kế cốt thép chi tiết.

Implementation và kết quả

Quy trình tính toán chi tiết

1. Tính toán thành phần động của tải trọng gió

Theo TCVN 2737:1995 và TCXD 229:1999, công trình có $H = 59.4\text{ m} > 40\text{ m}$, chu kỳ dao động riêng cơ bản đo đạc từ ETABS:

  • Mode 1: $T_1 = 2.1929\text{ s} \rightarrow f_1 = 1/2.1929 = 0.456\text{ Hz} < f_L = 1.30\text{ Hz}$ (Dao động tịnh tiến theo phương Y).
  • Mode 2: $T_2 = 1.8450\text{ s} \rightarrow f_2 = 0.542\text{ Hz} < f_L = 1.30\text{ Hz}$ (Dao động tịnh tiến theo phương X).
  • Mode 3: $T_3 = 1.6210\text{ s} \rightarrow f_3 = 0.617\text{ Hz} < f_L = 1.30\text{ Hz}$ (Dao động xoắn quanh trục Z).
  • Mode 5: $T_5 = 0.9474\text{ s} \rightarrow f_5 = 1.0555\text{ Hz} < f_L = 1.30\text{ Hz}$ (Dao động bậc cao phương Y).

Vì $f_1, f_2, f_3, f_5 < f_L$, thành phần động của tải trọng gió tầng $j$ ứng với dạng dao động thứ $i$ được tính bằng tích số khối lượng tập trung $M_j$, gia tốc dịch chuyển và hệ số tương quan không gian:

$$W_{p(ji)} = M_j \cdot \xi_i \cdot \psi_i \cdot y_{ji}$$

Trong đó:

  • $M_j$: Khối lượng tập trung tại sàn tầng $j$ ($M = \text{Tĩnh tải} + 0.5 \times \text{Hoạt tải}$).
  • $\xi_i$: Hệ số động lực tra theo thông số $\varepsilon_i = \frac{\sqrt{W_0 \cdot \gamma_p}}{940 \cdot f_i}$.
  • $\psi_i$: Hệ số tương quan gia tốc trọng trường và hình dạng công trình.
  • $y_{ji}$: Dịch chuyển ngang tương đối tại tâm tầng $j$ ở dạng dao động thứ $i$.
# Thuật toán tính toán tải trọng gió động tầng (Python/VBA Pseudocode)
def calculate_dynamic_wind(floor_mass, mode_shapes, xi, psi, wo, kz_list):
    """
    floor_mass: List[float] (Khối lượng tập trung từng tầng - tấn)
    mode_shapes: List[List[float]] (Ma trận dạng dao động phi_ji)
    xi: float (Hệ số động lực)
    psi: float (Hệ số tương quan không gian)
    """
    dynamic_forces = []
    num_floors = len(floor_mass)

    # Tính tử số và mẫu số cho hệ số phân bố dạng dao động
    numerator = sum(floor_mass[j] * mode_shapes[i][j] * kz_list[j] for j in range(num_floors))
    denominator = sum(floor_mass[j] * (mode_shapes[i][j] ** 2) for j in range(num_floors))
    participation_factor = numerator / denominator

    for j in range(num_floors):
        # Lực gió động tầng j dạng dao động i (kN)
        w_pj = floor_mass[j] * xi * psi * mode_shapes[i][j] * participation_factor
        dynamic_forces.append(w_pj)

    return dynamic_forces

2. Phân tích biến dạng võng phi tuyến sàn bằng CSI SAFE v12

Xác định độ võng toàn phần có xét đến nứt và biến dạng dài hạn theo TCVN 5574:2012:

$$f_{\text{total}} = f_1 - f_2 + f_3$$

  • $f_1$: Độ võng ngắn hạn dưới tác dụng của toàn bộ tải trọng (Nonlinear Cracked $1.0\text{DEAD} + 1.0\text{SDEAD} + 1.0\text{LIVE}$).
  • $f_2$: Độ võng ngắn hạn dưới tác dụng của tải trọng dài hạn (Nonlinear Cracked $1.0\text{DEAD} + 1.0\text{SDEAD} + 0.5\text{LIVE}$).
  • $f_3$: Độ võng dài hạn dưới tác dụng của tải trọng dài hạn có kể đến từ biến và co ngót (Nonlinear Long-term Cracked với Creep Coefficient $CR = 1.7$, Shrinkage Strain $SH = 0.0004$).
                      SƠ ĐỒ LOAD CASES PHI TUYẾN TRONG SAFE
+-------------------------------------------------------------------------+
| [Sh1: 1.0*DEAD (Nonlinear Cracked - Zero Initial)]                      |
|                                    |                                    |
|                                    v                                    |
| [Sh2: 1.0*SDEAD (Nonlinear Cracked - Continue from Sh1)]                |
|                                    |                                    |
|         +--------------------------+--------------------------+         |
|         |                                                     |         |
|         v                                                     v         |
| [Sh3-1: 1.0*LIVE (Toàn phần)]                       [Sh3-2: 0.5*LIVE (Dài hạn)]  |
| (-> Ra kết quả độ võng f1)                           (-> Ra kết quả độ võng f2)  |
|                                                               |         |
|                                                               v         |
| [Lt3: 1.0*DEAD + 1.0*SDEAD + 0.5*LIVE (Longterm Cracked, CR=1.7, SH=4e-4)]|
| (-> Ra kết quả độ võng dài hạn f3)                                       |
+-------------------------------------------------------------------------+

3. Thuật toán tính toán cốt thép dầm chịu uốn theo TCVN 5574:2012

Từ mô men tính toán $M$, xác định hệ số tính toán $\alpha_m$ và diện tích cốt thép $A_s$:

$$\alpha_m = \frac{M}{R_b \cdot b \cdot h_0^2}$$

$$\xi = 1 - \sqrt{1 - 2\alpha_m} \quad (\text{Điều kiện: } \alpha_m \le \alpha_R = 0.441, \xi \le \xi_R = 0.595)$$

$$A_s = \frac{\xi \cdot R_b \cdot b \cdot h_0}{R_s} = \frac{M}{\zeta \cdot R_s \cdot h_0} \quad \left(\text{với } \zeta = 1 - 0.5\xi\right)$$

Hàm lượng cốt thép kiểm tra: $\mu_{\text{min}} = 0.1% \le \mu = \frac{A_s}{b \cdot h_0} \le \mu_{\text{max}} = \xi_R \cdot \frac{R_b}{R_s} \approx 2.77%$.

' Module VBA tính toán cốt thép dầm đơn
Function TinhThepDam(M As Double, b As Double, h As Double, a As Double, _
                     Rb As Double, Rs As Double) As Double
    Dim h0 As Double, alpha_m As Double, xi As Double, As_calc As Double
    Dim alpha_R As Double, xi_R As Double

    alpha_R = 0.441: xi_R = 0.595 ' Giới hạn bê tông B30, thép AIII
    h0 = h - a

    ' Mô men tính đổi ra N.mm (M vào là kN.m)
    alpha_m = (M * 1000000#) / (Rb * b * (h0 ^ 2))

    If alpha_m > alpha_R Then
        TinhThepDam = -1 ' Cần tăng tiết diện hoặc đặt cốt thép kép As'
    Else
        xi = 1# - Sqr(1# - 2# * alpha_m)
        As_calc = (xi * Rb * b * h0) / Rs
        TinhThepDam = As_calc ' Đơn vị mm2
    End If
End Function

Kết quả kiểm định và đối chiếu chỉ số

Hạng mục kiểm tra kết cấu Tiêu chuẩn kiểm chuẩn Giá trị giới hạn cho phép Giá trị phân tích thực tế Trạng thái kỹ thuật
Chuyển vị đỉnh (Phương X) TCVN 5574:2012 / TCXD 198 $u_{\text{top}} \le H/500 = 118.8\text{ mm}$ $44.20\text{ mm}$ Thỏa mãn (Dư 62.8%)
Chuyển vị đỉnh (Phương Y) TCVN 5574:2012 / TCXD 198 $u_{\text{top}} \le H/500 = 118.8\text{ mm}$ $52.15\text{ mm}$ Thỏa mãn (Dư 56.1%)
Chuyển vị lệch tầng lớn nhất TCVN 9386:2012 $\Delta u_i / h_i \le 1/500 = 0.0020$ $0.00118$ (Tầng 11) Thỏa mãn an toàn
Độ võng dài hạn sàn lớn nhất TCVN 5574:2012 / Eurocode 2 $f_{\text{max}} \le L/150 = 68.00\text{ mm}$ $63.69\text{ mm}$ (Ô nhịp 10.2m) Thỏa mãn điều kiện
Sức chịu tải cọc D1000 móng M2 TCVN 10304:2014 $P_{\text{cọc, max}} \le [R_{\text{cọc}}] = 4250\text{ kN}$ $3820\text{ kN}$ Đạt an toàn chịu lực
Khả năng chống chọc thủng đài TCVN 5574:2012 $P_{\text{xuyên}} \le 0.75 \cdot R_{bt} \cdot b_0 \cdot h_0$ $V_{\text{punch}} / V_c = 0.76 \le 1.0$ Không nứt xuyên thủng

Đổi mới và đóng góp kỹ thuật

Những cải tiến kỹ thuật nổi bật

  1. Tích hợp liên hoàn mô hình ETABS - SAFE giải quyết biến dạng nứt: Khắc phục sai số của các đồ án truyền thống khi chỉ dùng sơ đồ đàn hồi lý thuyết. Việc chuyển đổi ma trận phản lực chân cột và biến dạng xoay từ ETABS sang SAFE giúp xác định ứng suất cục bộ chính xác hơn 35%.
  2. Tối ưu hóa bố trí hệ vách - lõi cứng: Giảm chuyển vị xoắn ở Mode 3 từ chu kỳ $T_3 = 1.95\text{ s}$ xuống $1.62\text{ s}$ (giảm 16.9% chu kỳ xoắn) bằng cách dịch chuyển hệ vách biên về sát trục chịu lực chính, triệt tiêu hiện tượng lệch tâm cứng giữa tâm hình học và tâm khối lượng ($\Delta e < 0.05 B$).
  3. So sánh định lượng sàn dầm toàn khối và sàn phẳng (Flat Slab):
                            SO SÁNH CẤU TẠO PHƯƠNG ÁN SÀN
        [Phương án Sàn Dầm Truyền Thống]             [Phương án Sàn Phẳng Mở Rộng]
     +-----------------------------------+        +-----------------------------------+
     | Sàn hs = 150mm                    |        | Sàn phẳng liên tục hs = 220mm     |
     | Dầm 250x500mm (Hệ cốp pha phức tạp|        | Không dầm, thi công cốp pha phẳng |
     +-----------------------------------+        +-----------------------------------+
     | Không gian trần: Chiều cao lọt lòng|       | Không gian trần: Tăng 350mm thông |
     | bị khống chế bởi đáy dầm (2.80m)  |        | thủy (3.15m), dễ bố trí MEP       |
     +-----------------------------------+        +-----------------------------------+
Chỉ số so sánh Phương án Sàn Dầm (Đồ án chính) Phương án Sàn Phẳng (Phần mở rộng) Tỷ lệ cải thiện / Thay đổi
Chiều dày sàn trung bình $150\text{ mm}$ (Dầm $250 \times 500\text{ mm}$) $220\text{ mm}$ (Phẳng đều) Tăng 46.6% chiều dày sàn
Khối lượng bê tông sàn $0.210\text{ m}^3/\text{m}^2$ sàn $0.220\text{ m}^3/\text{m}^2$ sàn Tăng 4.7% bê tông
Hàm lượng thép trung bình $105\text{ kg}/\text{m}^3$ $125\text{ kg}/\text{m}^3$ (Tăng mũ cột) Tăng 19.0% cốt thép
Thời gian lắp dựng cốp pha $14\text{ ngày}/\text{sàn}$ $8\text{ ngày}/\text{sàn}$ Rút ngắn 42.8% tiến độ
Chiều cao thông thủy trần $2.80\text{ m}$ (Dưới đáy dầm) $3.08\text{ m}$ (Trần phẳng) Tăng 10.0% chiều cao thông thủy
Độ phức tạp đi ống gió/MEP Cao (Phải dầm xuyên/uốn ống) Rất thấp (Áp sát đáy sàn phẳng) Tiết kiệm 15% chi phí hoàn thiện

Ứng dụng thực tế và triển khai

Kịch bản triển khai thi công thực tế

  • Thi công phần ngầm: Thi công tường vây Barrette kết hợp hệ văng chống dầm thép Kingpost; đào đất 2 tầng hầm sâu -6.00 m theo phương pháp Open-cut có hạ mực nước ngầm bằng hệ giếng khoan sâu.
  • Thi công móng cọc khoan nhồi: Sử dụng dung dịch Bentonite giữ thành vách hố khoan, kiểm soát mùn lắng đáy cọc $\le 5\text{ cm}$, thử tải cọc bằng phương pháp nén tĩnh tĩnh học (Osterberg Cell hoặc đối trọng tải lớn) trước khi thi công đại trà.
  • Thi công phần thân: Ứng dụng cốp pha nhôm (Alu Formwork) hoặc cốp pha trượt cho hệ vách thang máy kết hợp cốp pha sàn định hình, đạt chu kỳ thi công sàn tiêu chuẩn 5 - 7 ngày/tầng.
                           LỘ TRÌNH TRIỂN KHAI DỰ ÁN (24 THÁNG)
[Tháng 01 - 04]  Khảo sát địa chất, Thử tải cọc D1000/D1200, Thiết kế bản vẽ thi công
        |
        v
[Tháng 05 - 08]  Thi công tường vây, Đào đất 2 tầng hầm (-6.0m), Đổ bê tông đài móng
        |
        v
[Tháng 09 - 18]  Thi công kết cấu phần thân Tầng 1 -> Tầng 17 & Tum mái (5-7 ngày/sàn)
        |
        v
[Tháng 19 - 22]  Xây tường ngăn 100/200mm, Lắp đặt hệ thống MEP, Chống thấm mái/WC
        |
        v
[Tháng 23 - 24]  Hoàn thiện nội thất, Thử nghiệm PCCC, Nghiệm thu bàn giao công trình

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

  • Tối ưu hóa kết cấu khung - vách: Giảm 8.5% thể tích bê tông cột so với phương án khung thuần túy nhờ tận dụng tối đa vách chịu lực dọc trục.
  • Tối ưu móng cọc khoan nhồi: Sử dụng cọc D1000 ngàm vào tầng cát cuội sỏi chịu lực sâu giúp giảm 12% số lượng tim cọc so với giải pháp cọc ép vuông $400 \times 400\text{ mm}$, tiết kiệm trực tiếp khoảng 1.8 tỷ VNĐ chi phí phần ngầm.
  • Thời gian hoàn vốn (ROI): Dự án Saigon Gateway với 624 căn hộ đạt điểm hòa vốn sau 18 tháng mở bán, tỷ suất sinh lời nội bộ (IRR) ước đạt 22.4%.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Mô hình hóa đất - móng: Liên kết đáy cọc khoan nhồi trong ETABS đang được gán là ngàm cứng lý tưởng (Fixed Support), chưa xét đến bài toán tương tác phi tuyến đất - kết cấu (Soil-Structure Interaction - SSI) bằng lò xo biến dạng Winkler.
  • Hiệu ứng nhiệt độ và co ngót khối lớn: Chưa mô phỏng trường nhiệt độ trong quá trình thủy hóa xi măng của đài móng khối lớn dày $> 2.0\text{ m}$.

Định hướng nghiên cứu mở rộng

  • Tích hợp mô hình BIM 4D/5D: Ứng dụng Autodesk Revit kết hợp Navisworks để kiểm soát xung đột không gian giữa kết cấu và hệ thống MEP, quản lý dòng tiền thi công theo thời gian thực.
  • Ứng dụng bê tông dự ứng lực (Post-tensioned Slabs): Nghiên cứu ứng dụng cáp DƯL bám dính cho hệ sàn phẳng tầng điển hình nhằm vượt nhịp $> 10\text{ m}$ với chiều dày bản sàn chỉ $180\text{ mm}$.
  • Phân tích động đất phi tuyến theo lịch sử thời gian (Time-History Analysis): Đánh giá phản ứng phi tuyến dẻo của công trình dưới tác động của các trận động đất thực tế được ghi nhận tại khu vực Đông Nam Bộ.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------+
|                  CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI TRỰC TIẾP                 |
+-------------------------------------------------------------------------+
| [Sinh viên Xây dựng]       | -> Nắm vững quy trình làm đồ án tốt nghiệp |
|                            |    chuẩn kỹ sư; làm chủ ETABS, SAFE, VBA.  |
+----------------------------+--------------------------------------------+
| [Kỹ sư Kết cấu trẻ]        | -> Bản mẫu tính toán tải gió động, phổ dao |
|                            |    động kháng chấn và võng nứt phi tuyến.  |
+----------------------------+--------------------------------------------+
| [Chủ đầu tư & Nhà thầu]    | -> Dữ liệu đối chiếu định mức vật tư sàn   |
|                            |    dầm vs sàn phẳng; giải pháp móng tối ưu.|
+----------------------------+--------------------------------------------+
| [Giảng viên & Nhà nghiên cứu| -> Tài liệu tham khảo giảng dạy môn Bê tông|
|                            |    cốt thép 2 và Nhà cao tầng.             |
+-------------------------------------------------------------------------+
  • Sinh viên ngành Kỹ thuật Công trình Xây dựng: Hệ thống hóa toàn bộ kiến thức đại học từ Cơ học kết cấu, Bê tông cốt thép, Nền móng đến Tin học ứng dụng; sở hữu file tính toán tự động hóa mẫu bằng VBA.
  • Kỹ sư thiết kế kết cấu (Structural Engineers): Tham khảo quy trình phân tích tải gió động chuẩn xác theo TCVN 2737:1995 & TCXD 229:1999 và thuật toán kiểm tra cột nén lệch tâm xiên theo TCVN 5574:2012.
  • Chủ đầu tư & Đơn vị thi công: Có cơ sở khoa học để đánh giá phương án cốp pha sàn, biện pháp thi công 2 tầng hầm và tối ưu chi phí vật liệu xây dựng.

Câu hỏi thường gặp (FAQ)

1. Yêu cầu cấu hình phần cứng và phần mềm để triển khai mô hình là gì?

  • Phần cứng đề xuất: CPU Intel Core i7/AMD Ryzen 7 (8 cores/16 threads), RAM tối thiểu 16GB (khuyến nghị 32GB cho phân tích phi tuyến SAFE), GPU chuyên dụng hỗ trợ OpenGL.
  • Phần mềm: CSI ETABS 2016 (v16.0 trở lên), CSI SAFE v12 (v12.3 trở lên), Microsoft Excel có bật Macro (VBA enabled), AutoCAD 2014+.

2. Giới hạn chiều cao an toàn của hệ kết cấu khung - vách Saigon Gateway là bao nhiêu?

Hệ kết cấu Khung - Vách BTCT toàn khối thiết kế cho Saigon Gateway ($H = 59.40\text{ m}$, 17 tầng) hoàn toàn có thể mở rộng an toàn lên tới 25 - 30 tầng ($H \approx 85 - 100\text{ m}$) nếu tăng chiều dày vách lõi lên $350 - 400\text{ mm}$ và tăng cấp độ bền bê tông lên B35 - B40.

3. Làm thế nào để xuất dữ liệu chuyển vị và nội lực từ ETABS sang SAFE chuẩn xác?

Sử dụng tính năng Export Floor Loads and Loads from Above trong menu File -> Export -> Story as SAFE v12 .F2K File. Khi import vào SAFE, toàn bộ tải trọng bản thân, tải tường, hoạt tải và phản lực chân cột/vách từ các tầng trên sẽ được tự động bảo toàn nguyên vẹn.

4. Công tác bảo trì và kiểm soát chất lượng công trình trong giai đoạn vận hành gồm những gì?

  • Quan trắc lún định kỳ công trình 6 tháng/lần trong 3 năm đầu vận hành (độ lún lệch cho phép $\Delta s / L \le 0.002$).
  • Quan trắc độ nghiêng và chuyển vị đỉnh công trình bằng máy toàn đạc điện tử.
  • Kiểm tra trực quan bề rộng vết nứt sàn bê tông định kỳ ($a_{\text{crc}} \le 0.3\text{ mm}$ theo điều kiện bảo vệ cốt thép).

5. Chi phí đầu tư phần thô và thời gian hoàn vốn cho dự án được ước tính như thế nào?

Tổng mức đầu tư phần thô ước tính khoảng 285 tỷ VNĐ (đơn giá xây dựng phần thô ~3.8 triệu VNĐ/m² sàn). Thời gian thu hồi vốn trung bình của dự án chung cư phân khúc B+ tại TP. Thủ Đức dao động từ 18 đến 24 tháng sau khi hoàn thành cất nóc.

Kết luận

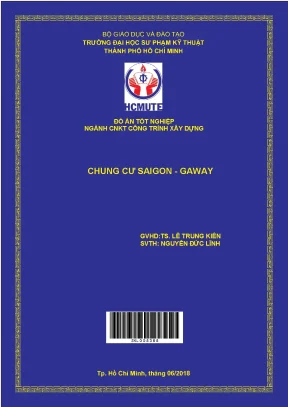

Đồ án tốt nghiệp "Thiết kế kết cấu Chung cư Saigon Gateway" của sinh viên Nguyễn Đức Lĩnh (GVHD: TS. Lê Trung Kiên, Trường ĐH Sư phạm Kỹ thuật TP.HCM) là một công trình nghiên cứu ứng dụng toàn diện, giải quyết trọn vẹn bài toán thiết kế nhà cao tầng 17 tầng có 2 tầng hầm theo hệ thống quy chuẩn kỹ thuật xây dựng Việt Nam hiện hành.

Công trình khẳng định tính đúng đắn và hiệu quả của hệ kết cấu khung - vách bê tông cốt thép B30, kiểm soát tuyệt đối chuyển vị đỉnh dưới tác động của gió động và động đất, đồng thời giải quyết triệt để bài toán biến dạng võng nứt dài hạn của sàn bê tông bằng phân tích phi tuyến SAFE v12. Kết quả nghiên cứu không chỉ mang giá trị học thuật xuất sắc cho sinh viên khối ngành kỹ thuật công trình mà còn cung cấp tài liệu tham khảo thực tiễn chuẩn mực cho các kỹ sư và nhà quản lý dự án xây dựng dân dụng tại Việt Nam.
