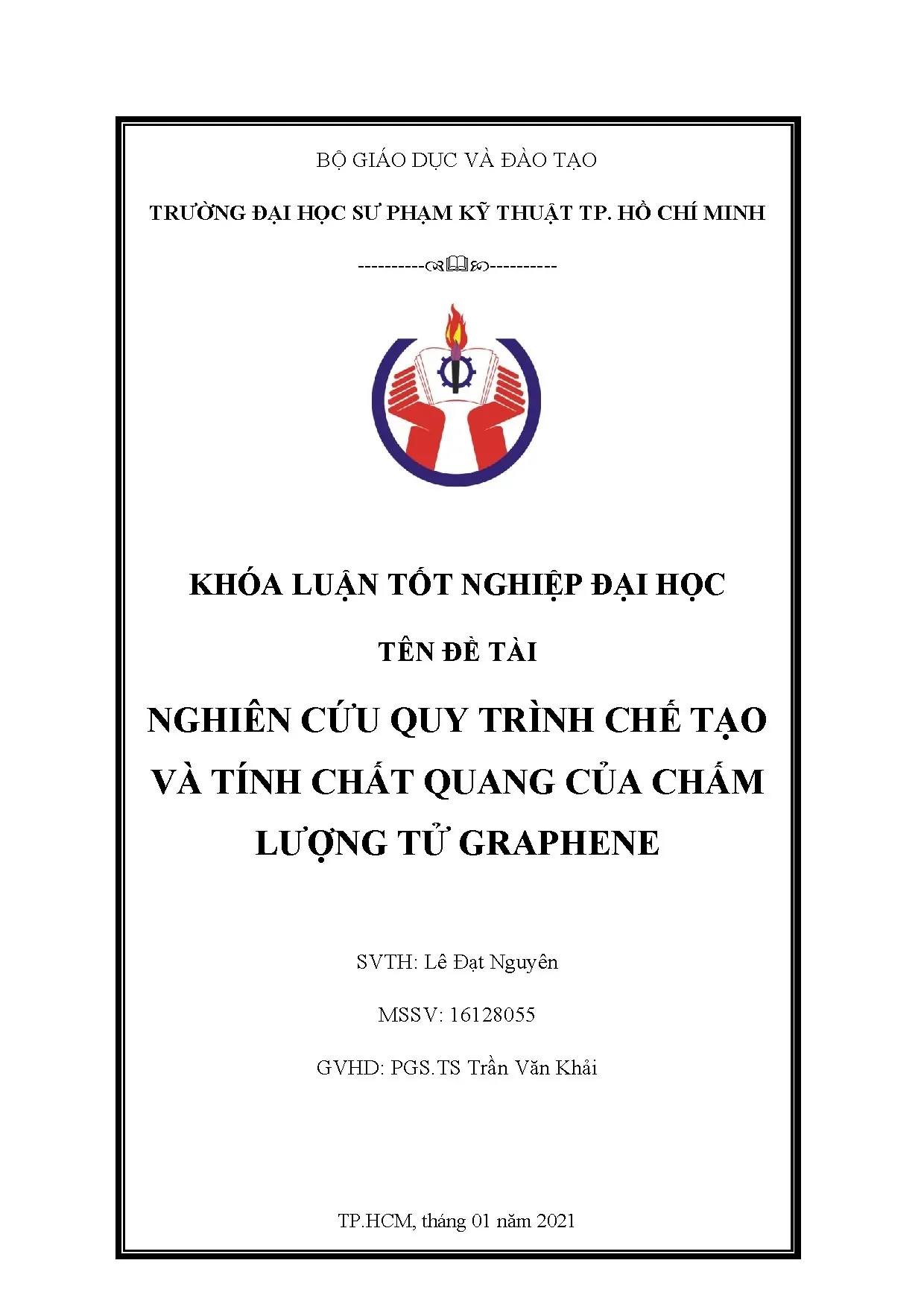

Nghiên cứu quy trình chế tạo và tính chất quang của chấm lượng tử graphene

Tài liệu nghiên cứu chi tiết quy trình chế tạo chấm lượng tử graphene. Phân tích sâu về cấu trúc và các tính chất quang học đặc trưng của vật liệu.

• Tác giả: Lê Đạt Nguyên
• Người hướng dẫn: PGS.TS Trần Văn Khải
• Trường học: Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh
• Chuyên ngành: Công nghệ Hóa học
• Đề tài: Nghiên cứu quy trình chế tạo và tính chất quang của chấm lượng tử graphene
• Loại tài liệu: Khóa luận tốt nghiệp Đại học
• Năm xuất bản: 2021
• Địa điểm: Hồ Chí Minh

Tóm tắt

I. Khái niệm và Đặc điểm của Chấm Lượng Tử Graphene

Chấm lượng tử graphene (Graphene Quantum Dots - GQDs) là những hạt graphene có kích thước cực nhỏ, thường trong khoảng 1-10 nm, sở hữu những tính chất quang học độc đáo. Đây là vật liệu nano tiên tiến được phát triển từ graphene, một dạng đồng vị carbon hai chiều. Tính chất quang của chấm lượng tử graphene thay đổi theo kích thước hạt, tạo ra hiệu ứng lượng tử hóa năng lượng. Những đặc điểm nổi bật bao gồm khả năng phát quang có thể điều chỉnh, độ ổn định cao, độc tính thấp và khả năng hấp thụ tia UV mạnh. Graphene oxide được sử dụng làm tiền chất chính trong quá trình chế tạo, cho phép kiểm soát tốt hơn kích thước và hình dạng của các chấm lượng tử. Những tính chất này khiến GQDs trở thành vật liệu hứa hẹn trong nhiều ứng dụng công nghệ hiện đại.

1.1. Cấu trúc Và Hình Thái của Chấm Lượng Tử Graphene

Cấu trúc chấm lượng tử graphene bao gồm các lớp carbon được sắp xếp theo lưới tinh thể với những khuyết tật bề mặt. Hình thái thường là tròn hoặc hơi lệch với đường kính 2-8 nm. Các nhóm chức năng như -OH, -COOH, -C=O xuất hiện trên bề mặt, ảnh hưởng đến tính chất quang và khả năng tương tác với các chất khác. Độ dày thường từ 1-3 nm, tương ứng với 3-10 lớp graphene.

1.2. Vai Trò của Kích Thước trong Tính Chất Quang

Kích thước của chấm lượng tử graphene là yếu tố quyết định chính các tính chất quang học. Khi kích thước giảm, năng lượng gap tăng, dẫn đến dịch chuyển xanh (blue shift) trong phổ phát quang. Hiệu ứng lượng tử hóa cho phép điều chỉnh màu phát quang từ xanh lục đến đỏ chỉ bằng thay đổi kích thước hạt, mở ra khả năng tùy chỉnh cao trong ứng dụng.

II. Phương Pháp Chế Tạo Chấm Lượng Tử Graphene

Có hai xu hướng chính trong quy trình chế tạo chấm lượng tử graphene: phương pháp Top-down và Bottom-up. Phương pháp Top-down bắt đầu từ graphene hoặc graphite, cắt nhỏ thành các chấm lượng tử graphene qua oxi hóa, siêu âm hoặc phân tách hóa học. Phương pháp Bottom-up tổng hợp từ các tiền chất nhỏ thông qua tổng hợp có kiểm soát. Quy trình thủy nhiệt (hydrothermal) là kỹ thuật phổ biến nhất, sử dụng graphene oxide làm nguyên liệu ban đầu. Trong quá trình này, graphene oxide được đưa vào bình thủy nhiệt ở nhiệt độ cao (thường 180-200°C) để tạo ra chấm lượng tử graphene có kích thước và tính chất quang được kiểm soát. Các yếu tố như thời gian, nhiệt độ và loại chất khác nhân đều ảnh hưởng đến kết quả cuối cùng.

2.1. Phương Pháp Top down Chia Cắt Graphene

Phương pháp Top-down bắt đầu từ graphene oxide nguyên liệu, sau đó cắt nhỏ thành chấm lượng tử graphene. Oxi hóa Hummer là bước chuẩn bị, tạo ra graphene oxide có chứa nhiều nhóm chức năng. Sóng siêu âm và xử lý hóa học giúp chia nhỏ cấu trúc. Tính chất quang của sản phẩm phụ thuộc vào độ hoàn thành quá trình cắt.

2.2. Phương Pháp Bottom up Tổng Hợp Từ Tiền Chất

Quy trình tổng hợp Bottom-up sử dụng các phân tử nhỏ hơn để xây dựng chấm lượng tử graphene. Quy trình thủy nhiệt trong phương pháp này cho phép kiểm soát chính xác kích thước cuối cùng. Các điều kiện như pH, nhiệt độ và thời gian được tối ưu hóa để đạt được tính chất quang mong muốn với hiệu suất cao.

III. Tính Chất Quang học của Chấm Lượng Tử Graphene

Tính chất quang của chấm lượng tử graphene bao gồm hấp thụ UV-Vis, phát quang (fluorescence), và các hiệu ứng quang học khác. Phổ hấp thụ UV-Vis của GQDs thường hiển thị các đỉnh đặc trưng ở vùng tử ngoại, phản ánh chuyển tiếp π→π* và n→π*. Tính chất phát quang được đặc trưng bởi phổ phát quang (PL), cho thấy độ dịch chuyển Stokes lớn. Hiệu suất lượng tử fluorescence của chấm lượng tử graphene có thể đạt 20-40% tùy thuộc vào điều kiện chế tạo. Cấu trúc và tính chất quang được xác định bằng các kỹ thuật phân tích như XRD (nhiễu xạ tia X), Raman, FTIR, TEM và AFM, mỗi phương pháp cung cấp thông tin về cấu trúc tinh thể, nhóm chức năng, hình dạng và độ thô bề mặt.

3.1. Phổ Hấp Thụ UV Vis và Hiệu Ứng Lượng Tử

Phổ hấp thụ UV-Vis của chấm lượng tử graphene phản ánh sự hấp thụ ánh sáng ở các bước sóng khác nhau. Các chuyển tiếp điện tử từ vùng hóa trị lên vùng dẫn tạo ra các đỉnh đặc trưng. Tính chất quang học này phụ thuộc mạnh vào kích thước hạt, minh chứng hiệu ứng lượng tử hóa năng lượng.

3.2. Phổ Phát Quang và Hiệu Suất Lượng Tử

Phát quang của chấm lượng tử graphene được kích thích bằng ánh sáng UV và phát ra ánh sáng visible. Hiệu suất lượng tử (Quantum Yield - QY) là thước đo hiệu quả chuyển đổi, thường 10-40%. Độ dịch chuyển Stokes lớn giảm tự phát quang, làm tăng tính ứng dụng trong sinh học y tế.

IV. Ứng Dụng và Triển Vọng của Chấm Lượng Tử Graphene

Chấm lượng tử graphene có tiềm năng ứng dụng rộng rãi nhờ tính chất quang độc đáo. Trong ứng dụng y học, GQDs được sử dụng làm chất đánh dấu sinh học, cảm biến bệnh tật, và phương tiện truyền tải thuốc nhờ độc tính thấp. Ứng dụng quang học bao gồm LED, laser, hiển thị màu và cảm biến quang học. Trong lĩnh vực năng lượng, chấm lượng tử graphene cải thiện hiệu suất pin mặt trời và pin lithium. Quy trình chế tạo ngày càng được tối ưu hóa để tăng hiệu suất và giảm chi phí. Tuy nhiên, những thách thức còn tồn tại như điều chỉnh tính chất quang chính xác, tối ưu hóa hiệu suất lượng tử, và phát triển các phương pháp chế tạo quy mô lớn. Nghiên cứu tiếp tục sẽ mở ra những ứng dụng mới và đột phá trong công nghệ nano.

4.1. Ứng Dụng trong Y Học và Sinh Học

Chấm lượng tử graphene trong y học hoạt động như chất đánh dấu quang để hình ảnh hóa tế bào và mô. Độc tính thấp cho phép tiêm trực tiếp vào cơ thể. Tính chất quang giúp theo dõi chuyển động và tương tác sinh học. Ứng dụng bao gồm chẩn đoán bệnh, phát hiện virus, và liệu pháp quang động.

4.2. Ứng Dụng trong Quang Học và Năng Lượng

Tính chất quang học của GQDs làm chúng trở thành vật liệu lý tưởng cho LED tunable, hiển thị màu sắc động, và cảm biến quang. Trong năng lượng, chấm lượng tử graphene tăng hiệu suất thiết bị quang điện nhờ khả năng chuyển đổi ánh sáng hiệu quả.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN 1. Tình hình hiện tại Chấm lượng tử graphene đã được nghiện cứu trong những năm gần đây bởi nhiều tính chất độc đáo và ứng dụng tiềm năng. Chấm lượng tử graphene là một loại chấm carbon mới, vật liệu này có tính chất vật lý và hóa học bền nhờ vào tính chất trơ của nguyên tố carbon. Ngoài ra, chấm lượng tử graphene còn thân thiện với môi trường, độ độc thấp và độ tương thích về mặt sinh học.

Với những ưu điểm trên nên chấm lượng tử graphene đang thu hút các nhà khoa học nghiên cứu, tiềm hiểu về nó. Ngày nay, có nhiều phương pháp để tổng hợp chấm lượng tử graphene như thủy nhiệt/thủy dung môi, sử dụng chất oxi hóa mạnh, tổng hợp có kiểm soát, carbon hóa,.Bên cạnh đó, việc sử dụng các phương pháp phân tích hiện đại giúp các nhà khoa học hiểu rõ cấu trúc, liên kết hóa học, cũng như tính chất quang, điện,.của vật liệu này. Để góp phần cải thiện và mở rộng tính chất của chấm lượng tử graphene nhiều nguyên tố đã được pha tạp vào như: K, N, S, Cl, F,.Đối với vấn đề kiểm soát hình dạng và kích thước, các thông số quy trình ảnh hưởng bao gồm nồng độ, thời gian, nhiệt độ, pH,. đã và đang được nghiên cứu.

Chấm lượng tử graphene được ứng dụng trong lĩnh vực màng sinh học, thiết bị cảm nhận quang-điện, xúc tác phát quang, và pin lithium,. Mặc dù, được liên tục cải thiện về tính chất nhưng chấm lượng tử graphene vẫn còn tồn tại nhiều hạn chế [1]. Việc sở hữu những tính chất đặc biệt, cũng như tồn tại nhiều khuyết điểm cần được cải thiện là những yếu tố góp phần giúp chấm lượng tử graphene trở thành vật liệu của tương lai. Định nghĩa Về hình dạng bên ngoài, đây là vật liệu 0-D nên kích thước theo ba chiều không gian đều nhỏ hơn 100 nm.Ngoài ra, số lớp của vật liệu này thường nhỏ hơn 10 lớp và chứa mạng lưới tinh thể graphite bên trong cấu trúc [2].

Về mặt thành phần hóa học, chấm lượng tử graphene lý tưởng chỉ chứa nguyên tố carbon, nhưng trong thực tế vật liệu này còn chứa cả nguyên tử hidro, oxy do được tổng hợp theo con đường hóa học[3].1 Minh họa chấm lượng tử graphene [3] 1. Tính chất Chấm lượng tử graphene có nhiều tính chất độc đáo như khả năng phát quang, ít độc, độ phân tán tốt, độ tương thích về mặt sinh học và tính trơ. Một vài đặc tính này tốt hơn so với vật liệu bán dẫn truyền thống, vì vậy chấm lương tử có nhiều ứng dụng trong việc chế tạo tế bào quang điện, cảm biến photon, màng sinh học, tác chất phát quang, chất mang,. Ứng dụng Những ưu điểm của chấm lượng tử graphene (và chấm lượng tử graphene được chức hóa) được ứng dụng trong nhiều lĩnh vực.2, cho ta thấy được ứng dụng tiềm năng của chấm lương tử graphene trong nhiều lĩnh vực như: y học, quang học, và năng lượng,.

chính điều đó góp phần nâng cao cuộc sống của con người. Trong luận văn này tôi sẽ trình bày ứng dụng của vật liệu này trong 3 lĩnh vực đó là y học, quang học, và năng lượng.2 Ứng dụng của chấm lượng tử graphene [1] 1. Ứng dụng trong y học Dựa trên tính tương thích về mặt sinh học, ít độc và thể hiện được một số khả năng tốt nên chấm lượng tử graphene đang được ứng dụng vào lĩnh vực sinh học. Đồng thời, vật liệu này đang trên con đường thay thế vật liệu truyền thống.

Một trong những ứng dụng nổi bật là khả năng làm “chất mang” để vận chuyển thuốc giúp tăng hiệu quả của quá trình điều trị. Có rất nhiều bài báo cho thấy chấm lượng tử graphene và vật liệu trên nền graphene được khai thác làm chất mang để vận chuyển thuốc giúp tăng hiệu quả của quá trình vận chuyển hoặc quá trình điều trị [4]. So sánh với graphene, chấm lượng tử graphene có diện tích bề mặt riêng lớn và có thể kết hợp với nhiều hợp chất khác. Ví dụ, công bố của Lannazo cho thấy có thể sử dụng chấm lượng tử graphene để vận chuyển DOX đến tế bào ung thư [5].3 Ứng dụng của chấm lượng tử graphene để làm chất mang thuốc [5] 1.

Ứng dụng trong quang học Những tính chất quang học đăc biệt của chấm lượng tử graphene như sự đảo ngược photon, khả năng phát quang ổn định, có thể thay đổi năng lượng vùng cấm bằng thay đổi kích thước và hình dạng chấm,.Ứng dụng nổi bật phải kể đến là thiết bị cảm biến khí/photon. Thiết bị này đóng vai trò quan trọng trong nền quân sự quốc phòng. Ví dụ, hợp chất composite giữa chấm lượng tử graphene với dây silic đã được ứng dụng làm thiết bị cảm nhận photon.4 Ứng dụng của chấm lượng tử graphene để làm cảm biến khí [6] 1. Ứng dụng trong lĩnh vực năng lượng 4 Sự bùng nổ dân số, cũng như cạn kiệt nguồn tài nguyên thiên nhiên buộc nhân loại phải tìm kiếm một nguồn năng lượng mới và bền vững cho tương lai ngay từ bây giờ.

Vì carbon là nguồn nguyên liệu dồi dào nên đối tượng này được xem như là ứng viên tiềm năng để giải quyết vấn đề trên. Năng lượng mặt trời tuy sạch, có thể tái tạo và chuyển đổi thành các dạng năng lượng khác để phục vụ cuộc sống, nhưng năng lượng này chỉ có sẵn vào ban ngày. Vì thế, chế tạo thiết bị lưu trữ năng lượng mặt trời trở thành yêu cầu cấp bách cho ngành năng lượng tái tạo. Một trong ứng dụng nổi bất của chấm lượng tử graphene trong lĩnh vực năng lượng là để chế tạo tế bào quang điện.

Tế bào quang điện là vật liệu giúp biến đổi quang năng thành điện năng, từ đó cung cấp nguồn năng lượng sạch. Những đặc điểm độc đáo của chấm lượng tử graphene giúp cải thiện một số tính chất của tế bào quang điện. Ví dụ, vật liệu composite giữa chấm lượng tử graphene và silic dẫn đầu trong lĩnh vực tế bào quang điện, bởi hiệu suất chuyển hóa năng lượng lên đến 16,55% [7]. Bên cạnh đó, vật liệu composite giữa chấm lượng tử graphene và vật liệu vô cơ như ZnO [8], TiO2 [9] cũng được công bố; hiệu suất chuyển hóa năng lượng khi tối ưu hóa thiết bị lần lượt là 12,6%, 7,19%.5 Ứng dụng của chấm lượng tử graphene để làm tế bào quang điện[9] Đó là một số ứng dụng của chấm lượng tử graphene.

Tuy nhiên để có thể áp dụng được ở quy mô công nghiệp thì cần tìm ra phương pháp chế tạo hiệu quả và tiết kiệm chi phí. Sau đây là một số phương pháp chế tạo chấm lượng tử graphene. Phương pháp chế tạo Dựa vào tiền chất tổng hợp, phương pháp chế tạo chấm lượng tử graphene được chia thành hai xu hướng chính là Top-down và Bottom-up.6, minh họa cho hai xu hướng trên. Đối với xu hướng thứ nhất, người ta sử dụng những vật liệu có kích thước lớn như graphene, graphene oxide, ống nano carbon,.Còn đối với xu hướng thứ hai, tiền chất chủ yếu là các phân tử nhỏ chứa nhân thơm.6 Hai xu hướng tổng hợp chấm lượng tử graphene [1] 1.

Xu hướng Top-down 1. Phân tách bằng chất oxi hóa Đây là phương pháp được sử dụng rộng rãi nhất để cắt vật liệu thành những chấm nhỏ. Trong phương pháp này liên kết C-C/C=C trong vòng có gắn các nhóm chức như expoxy hoặc nhóm hydroxyl sẽ bị bẻ gãy bởi các chất oxi hóa mạnh như H2SO4, HNO3. Ví dụ, các tấm graphene oxide bị xé nhỏ thành các chấm lượng tử graphene trong nghiên cứu của Shen.

Sản phẩm sau đó được xử lý bằng chất ức chế bề mặt và khử bằng hydrazine hydrate. Cuối cùng sản phẩm thu được là những chấm lượng tử graphene có kích thước từ 5-9 nm. Vật liệu này phát quang màu xanh dương khi ta kích thích bằng bước sóng 365 nm. Ngoài ra, có thể thu được màu xanh lục bằng cách kích thích bằng bước sóng 6 980 nm.

Điều này chứng tỏ chấm lượng tử graphene được tổng hợp bằng phương bằng phương pháp này có khả năng đảo ngược photon.7 Ví dụ minh họa phương pháp phân tách bằng chất oxy hóa [10] 1. Thủy nhiệt/thủy dung môi Phương pháp này giúp ta tổng hợp chấm lượng tử graphene một cách đơn giản và tiết kiệm thời gian. Vật liệu carbon sẽ bị cắt thành từng mảnh nhỏ dưới điều kiện nhiệt độ và áp suất cao. Tuy nhiên vật liệu carbon cần được xử lý bằng phương pháp hóa học trước khi phản ứng chính xảy ra [11].

Ví dụ, chấm lương tử graphene được chế tạo từ tiền chất graphene oxide thông qua phương pháp thủy nhiệt bởi Pan. Đầu tiên, graphene oxide được trộn với H2SO4/ HNO3 để phản ứng oxi hóa xảy ra. Sau đó hỗn hợp được thủy nhiệt trong môi trường kiềm trong thời gian 17 giờ. Cuối cùng, thu được chấm lượng tử graphene có kích thước hạt từ 5-13 nm [12].8 Ví dụ minh họa phương pháp thủy nhiệt [12] 1.

Quy trình tổng hợp với sự hỗ trợ của sóng điện từ và sóng siêu âm Thời gian thực hiện phản ứng dài là nhược điểm của hai phương pháp trên. Với sự hỗ trợ của sóng siêu âm hoặc sóng điện từ, không những thời gian phản ứng được rút ngắn mà còn tăng hiệu suất. Ví dụ, chấm lượng tử graphene phát quang ở hai bước sóng khác nhau được tổng hợp bằng cách oxy hóa graphene oxide trong môi trường axit với sự hỗ trợ của sóng điện tử được thực hiện bởi Li. Thời gian thực hiện phản ứng được rút ngắn, đồng thời hiệu suất được cải thiện khoảng 8% [13].9 Ví dụ minh học tổng hợp GQDs với sự hỗ trợ của sóng điện từ [13] 1.2 Xu hướng Bottom-up Trong luận văn này, đối với xu hướng Bottom-up, tôi sẽ giới thiệu sơ lược về hai phương pháp đó là tổng hợp có kiểm soát và carbon hóa.1 Tổng hợp có kiểm soát Trong phương pháp này, chấm lượng tử graphene được tổng hợp từ những hợp chất chứa gốc phenyl thông qua việc kiểm soát một số bước trong dung môi hữu cơ.

Chấm lượng tử graphene được tổng hợp có số lượng nguyên tử carbon chính xác, kích thước và hình dáng đồng đều. Tuy nhiên quá trình chuẩn bị bao gồm nhiều phản ứng hóa học phức tạp, điều này tốn thời gian và hiệu suất phản ứng thấp. Ví dụ, chấm lượng tử graphene gồm 160, 132, và 170 nguyên tử carbon được tổng hợp bởi Li[14].10 Ví dụ minh họa phương pháp tổng hợp có kiềm soát [14] 1.2 Carbon hóa Carbon hóa phân tử là một phương pháp thân thiện với môi trường và tiện lợi. Phương pháp này có thể khai thác các phân tử hữu cơ thích hợp, hoặc các phân tử polymer cho mục đích loại nước và xa hơn là carbon hóa.

Chấm lượng tử graphene thu được là đơn phân tán nhưng rất khó để kiểm soát chính xác cấu trúc và kích thước.
