Giới thiệu dự án

Trong bối cảnh đô thị hóa nhanh chóng tại Thành phố Hồ Chí Minh, nhu cầu phát triển các công trình nhà ở cao tầng tích hợp đa chức năng trở thành định hướng tất yếu nhằm tối ưu hóa quỹ đất đô thị. Theo các báo cáo quy hoạch xây dựng đô thị, tốc độ phát triển các tòa nhà cao tầng từ 15–25 tầng tại khu vực vùng ven như Quận 9 (nay thuộc Thành phố Thủ Đức) duy trì mức tăng trưởng ổn định 8–12%/năm. Đề tài "Tính toán và Thiết kế Kết cấu Chung Cư Cao Cấp Thiên Long" giải quyết bài toán kỹ thuật toàn diện cho công trình quy mô 19 tầng (01 tầng hầm và 18 tầng nổi), tổng chiều cao 66.8m, mặt bằng xây dựng $25.5\text{m} \times 33.0\text{m}$, đáp ứng các tiêu chuẩn khắt khe về khả năng chịu lực, độ cứng không gian, tính kháng chấn và an toàn nền móng.

+-------------------------------------------------------------------------+
|                  TỔNG THỂ CÔNG TRÌNH CHUNG CƯ THIÊN LONG                |
|  - Quy mô: 19 tầng (1 hầm + 18 tầng nổi + mái) | Tổng chiều cao: 66.8m   |
|  - Kích thước mặt bằng: 25.5m x 33.0m          | Cấp kháng chấn: Cấp 8  |
|  - Hệ kết cấu: Khung - Vách BTCT toàn khối    | Vật liệu: B25, Thép A3 |
+-------------------------------------------------------------------------+

Vấn đề kỹ thuật đặt ra (Problem Statement)

Các công trình cao tầng có tỷ lệ chiều cao trên bề rộng lớn ($H/B = 66.8/25.5 \approx 2.62 \le 4$) và tỷ lệ dài/rộng mặt bằng ($L/B = 33/25.5 \approx 1.29 \le 1.5$) đối mặt với các thách thức nghiêm trọng về cơ học công trình:

  • Tác động của tải trọng ngang động: Dao động do gió động (TCVN 229:1999) và tải trọng động đất cấp 8 (TCVN 9386:2012) gây ra mô men lật và chuyển vị ngang đỉnh lớn, đòi hỏi hệ kết cấu có độ cứng chống uốn và chống xoắn cao.
  • Tập trung ứng suất tại hệ vách lõi và cấu kiện chuyển tiếp: Sự phân phối lại nội lực phức tạp giữa hệ khung dầm-cột và vách cứng thang máy.
  • Hiện tượng nứt và võng của sàn nhịp lớn: Nhịp sàn điển hình lên tới 8.5m $\times$ 8.25m ($S = 70.13\text{m}^2$) đòi hỏi giải pháp kiểm soát độ võng và bề rộng khe nứt theo trạng thái giới hạn thứ hai (TTGH II).
  • Điều kiện địa chất phức tạp và tải trọng móng cực lớn: Lực dọc chân vách $N_{\text{max}}$ lên tới hàng chục nghìn kN đòi hỏi đánh giá lựa chọn giữa phương án cọc khoan nhồi đường kính lớn và cọc bê tông ly tâm ứng suất trước (PHC).

Mục tiêu của dự án (Project Objectives)

  1. Thiết lập mô hình kết cấu không gian 3D: Sử dụng phần mềm ETABS và SAP2000 để mô hình hóa chính xác sự làm việc đồng thời của hệ khung - vách bê tông cốt thép (BTCT) toàn khối.
  2. Xác định và tổ hợp tải trọng: Tính toán thành phần tĩnh, thành phần động của gió và phổ phản ứng động đất cấp 8; thiết lập 13+ tổ hợp tải trọng cơ bản và đặc biệt theo TCVN 2737:1995.
  3. Thiết kế chi tiết cấu kiện thượng tầng: Tính toán cốt thép chịu lực cho sàn sườn ($h_s = 180\text{mm}$), dầm chính ($400 \times 700\text{mm}$), dầm phụ ($300 \times 500\text{mm}$), hệ cột lệch tâm xiên, vách cứng thang máy $V3$, cầu thang bộ 2 vế và bể nước mái dung tích $140\text{m}^3$.
  4. Phân tích so sánh giải pháp nền móng: Thiết kế kỹ thuật móng cọc khoan nhồi ($D800 - D1000\text{mm}$) và cọc ép ly tâm ứng suất trước theo TCVN 10304:2014, tối ưu hóa về mặt kinh tế và biện pháp thi công.

Phạm vi và Giới hạn (Scope & Limitations)

  • Phạm vi: Thiết kế kết cấu toàn diện từ phần ngầm (đài móng, cọc, tầng hầm) đến phần thân và kết cấu phụ trợ (bể nước mái, cầu thang bộ).
  • Giới hạn: Nghiên cứu áp dụng cho địa chất khu vực Quận 9 - TP.HCM; tính toán kết cấu theo mô hình vật liệu đàn hồi tuyến tính kết hợp cấu tạo dẻo kháng chấn; không xét đến tương tác động lực học phi tuyến đất - kết cấu (Soil-Structure Interaction).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và Lựa chọn giải pháp kết cấu

Việc lựa chọn hệ kết cấu chịu lực và kết cấu sàn quyết định trực tiếp đến độ an toàn, thẩm mỹ và chi phí xây dựng của toàn bộ dự án.

Giải pháp kết cấu Ưu điểm kỹ thuật Nhược điểm kỹ thuật Đánh giá tính phù hợp
Hệ khung thuần tử (Moment Frame) Kiến trúc linh hoạt, thi công đơn giản Độ cứng ngang kém khi $H > 40\text{m}$, chuyển vị đỉnh rất lớn Không phù hợp cho công trình 19 tầng ($H=66.8\text{m}$)
Hệ tường/vách chịu lực thuần túy Độ cứng ngang cực lớn, kiểm soát chuyển vị tốt Không gian kiến trúc bị chia cắt, trọng lượng bản thân nặng Bất lợi cho bố trí căn hộ và bãi đỗ xe tầng hầm
Hệ Khung - Vách hỗn hợp (Dual System) Tối ưu hóa khả năng chịu lực: Khung chịu tải đứng, Vách chịu 70-80% tải ngang Tính toán nội lực phức tạp, yêu cầu chi tiết kháng chấn cao Được lựa chọn: Đảm bảo ổn định tổng thể và tối ưu không gian

Đối với phương án sàn, bảng so sánh kỹ thuật giữa các giải pháp:

Phương án sàn Ưu điểm Nhược điểm Kết luận
Sàn sườn toàn khối Độ cứng màng sàn lớn, truyền lực rõ ràng, dễ thi công Chiều cao dầm hạn chế không gian thông thủy Được chọn: Chiều dày sàn $h_s = 180\text{mm}$, đảm bảo độ cứng không gian
Sàn phẳng không dầm Tối ưu chiều cao tầng, thi công ván khuôn nhanh Nguy cơ chọc thủng cao, độ võng dài hạn lớn Chi phí cao, tính toán kháng chấn phức tạp
Sàn ứng suất trước Vượt nhịp lớn ($> 9\text{m}$), giảm độ võng Chi phí thiết bị cao, yêu cầu kỹ thuật thi công đặc thù Không cần thiết với lưới cột $8.5\text{m} \times 8.25\text{m}$

Ma trận ưu tiên yêu cầu kỹ thuật (MoSCoW)

  • Must Have (Bắt buộc): Đáp ứng an toàn chịu lực theo TTGH I ($M, N, Q$) và an toàn sử dụng theo TTGH II (độ võng $f \le [f]$, bề rộng khe nứt $a_{crc} \le 0.2\text{mm}$); an toàn kháng chấn cấp 8.
  • Should Have (Nên có): Tự động hóa quá trình xử lý nội lực và kiểm tra tiết diện thông qua các bảng tính Excel VBA chuyên dụng.
  • Could Have (Có thể mở rộng): Tối ưu hóa phân bố cọc dưới đài móng hệ vách cứng dựa trên biểu đồ phản lực đàn hồi.
  • Won't Have (Không áp dụng): Chưa tích hợp hệ thống giảm chấn chủ động (Tuned Mass Damper).

Công nghệ, Tiêu chuẩn và Thông số vật liệu

Công trình áp dụng hệ thống tiêu chuẩn kỹ thuật hiện hành của Việt Nam kết hợp tiêu chuẩn quốc tế:

  • Tiêu chuẩn thiết kế: TCVN 2737:1995 (Tải trọng và tác động), TCVN 5574:2012 (Kết cấu BTCT), TCVN 9386:2012 (Thiết kế kháng chấn), TCVN 229:1999 (Gió động), TCVN 10304:2014 (Móng cọc), BS 8110:1997.
  • Hệ thống phần mềm hỗ trợ: ETABS v9.7/v15 (Phân tích kết cấu không gian), SAP2000 v14 (Kết cấu phụ trợ), AutoCAD 2015, Bộ công cụ lập trình Excel Visual Basic for Applications (VBA 7.0).
+-----------------------------------------------------------------------------------+
|                        BẢNG THÔNG SỐ CƠ LÝ VẬT LIỆU THIẾT KẾ                      |
+-----------------------------------------------------------------------------------+
| 1. BÊ TÔNG CẤP ĐỘ BỀN B25 (Sàn, Dầm, Cột, Vách, Móng):                           |
|    - Cường độ chịu nén tính toán:        Rb  = 14.5 MPa                           |
|    - Cường độ chịu kéo tính toán:        Rbt = 1.05 MPa                           |
|    - Mô đun đàn hồi:                     Eb  = 30,000 MPa (3.0 x 10^4 N/mm2)      |
|    - Dung trọng tiêu chuẩn:              gamma = 25.0 kN/m3                       |
|                                                                                   |
| 2. CỐT THÉP:                                                                      |
|    - Cốt thép AI  (phi <= 10mm): Rs = 225 MPa, Rsc = 225 MPa, Es = 210,000 MPa    |
|    - Cốt thép AII (phi > 10mm):  Rs = 280 MPa, Rsc = 280 MPa, Es = 210,000 MPa    |
|    - Cốt thép AIII (Dầm, Cột):   Rs = 365 MPa, Rsc = 365 MPa, Es = 200,000 MPa    |
+-----------------------------------------------------------------------------------+

Implementation và kết quả chi tiết

Tính toán kết cấu sàn tầng điển hình

Ô bản sàn lớn nhất ký hiệu $S1$ có kích thước $L_1 \times L_2 = 8.5\text{m} \times 8.25\text{m}$. Tỷ số $L_2/L_1 = 8.5/8.25 = 1.03 < 2$, bản làm việc uốn 2 phương (bản kê 4 cạnh liên kết ngàm vào hệ dầm chính $400 \times 700\text{mm}$).

+------------------------------------------------------------------------------+
|                    SƠ ĐỒ TRUYỀN TẢI Ô SÀN S1 (8.5m x 8.25m)                  |
|                                                                              |
|        Dầm chính D1 (400x700)                                                |
|        +-------------------------------------------------------+             |
|        | \                   Tải hình thang                  / |             |
|        |   \                                               /   |             |
|  Dầm   |     +-------------------------------------------+     |  Dầm        |
|  chính |     |                                           |     |  chính      |
|  D1    | Tải |                 Ô SÀN S1                  | Tải |  D1         |
|  (400  | tam |                 hs = 180mm                | tam |  (400       |
|  x700) | giác|                                           | giác|  x700)      |
|        |     +-------------------------------------------+     |             |
|        |   /                                               \   |             |
|        | /                   Tải hình thang                  \ |             |
|        +-------------------------------------------------------+             |
|        Dầm chính D1 (400x700)                                                |
+------------------------------------------------------------------------------+

  1. Xác định tải trọng tác dụng:

    • Tĩnh tải sàn hoàn thiện: $g^{tt}_{s} = 3.956\text{ kN/m}^2$
    • Tĩnh tải tường xây quy phân bố: $g^{tt}_{t} = 1.83\text{ kN/m}^2$
    • Tổng tĩnh tải: $g^{tt} = 3.956 + 1.83 = 5.786\text{ kN/m}^2$
    • Hoạt tải tính toán: $p^{tt} = 1.95\text{ kN/m}^2$
    • Tổng tải trọng tính toán: $q^{tt} = g^{tt} + p^{tt} = 7.736\text{ kN/m}^2$
    • Tải trọng chia dải tính toán: $q' = p^{tt}/2 = 0.975\text{ kN/m}^2$; $q'' = g^{tt} + q' = 6.761\text{ kN/m}^2$.

  2. Xác định nội lực uốn (Tra bảng Võ Bá Tầm - Bản loại 9):

    • Tổng tải trọng ô bản: $P = q^{tt} \times L_1 \times L_2 = 7.736 \times 8.5 \times 8.25 = 542.49\text{ kN}$.
    • Mô men nhịp theo phương $L_1$: $M_1 = m_{11} P' + m_{91} P'' = 15.65\text{ kN.m}$.
    • Mô men gối theo phương $L_1$: $M_I = k_{91} P = -35.26\text{ kN.m}$.

  3. Thuật toán tính toán cốt thép cấu kiện chịu uốn:

def calculate_slab_reinforcement(M, b, h, a, Rb, Rs):
    """
    Tính toán cốt thép bản sàn theo TCVN 5574:2012
    M: Mô men tính toán (kN.m)
    b: Bề rộng dải bản (mm), mặc định 1000mm
    h: Chiều dày sàn (mm), h = 180mm
    a: Lớp bê tông bảo vệ tới trọng tâm cốt thép (mm), a = 20mm
    Rb: Cường độ chịu nén tính toán của bê tông (MPa), B25 -> 14.5 MPa
    Rs: Cường độ chịu kéo tính toán của cốt thép (MPa), AI -> 225 MPa, AII -> 280 MPa
    """
    import math
    h0 = h - a # Chiều cao làm việc hiệu dụng
    alpha_m = (abs(M) * 1e6) / (Rb * b * (h0 ** 2))

    # Giới hạn alpha_R đối với thép AI/AII là 0.43 - 0.44
    if alpha_m > 0.43:
        raise ValueError("Tiết diện không đủ khả năng chịu lực, cần tăng chiều dày sàn!")

    xi = 1.0 - math.sqrt(1.0 - 2.0 * alpha_m)
    gamma_z = 1.0 - 0.5 * xi
    As = (abs(M) * 1e6) / (Rs * gamma_z * h0)
    mu_percent = (As / (b * h0)) * 100

    return {
        "h0_mm": h0,
        "alpha_m": round(alpha_m, 4),
        "xi": round(xi, 4),
        "As_required_mm2": round(As, 2),
        "mu_percent": round(mu_percent, 2)
    }

# Áp dụng cho mô men gối M_I = 35.26 kN.m, thép AII (Rs = 280 MPa)
res = calculate_slab_reinforcement(M=35.26, b=1000, h=180, a=20, Rb=14.5, Rs=280)
# Kết quả: As_required = 852.4 mm2 -> Chọn phi 12 a 120 (As_chon = 942 mm2, mu = 0.59%)
  1. Kiểm tra độ võng sàn ô $S1$ theo trạng thái giới hạn thứ hai (TTGH II):
    • Độ võng lớn nhất tại tâm ô bản: $$\displaystyle f_{\max} = \frac{1}{384} \frac{L_1^4 \cdot L_2^4}{E_b I (L_1^4 + L_2^4)} q^{tc} = \frac{5}{384} \frac{q_1^{tc} L_1^4}{E_b I}$$
    • Thay số với $q^{tc} = 6.04\text{ kN/m}^2$, $E_b = 3 \times 10^7\text{ kN/m}^2$, $I = \frac{b h^3}{12} = \frac{1.0 \times 0.18^3}{12} = 4.86 \times 10^{-4}\text{ m}^4$: $$f_{\max} = 0.54\text{ cm} = 5.4\text{ mm}$$
    • Độ võng cho phép theo TCVN 5574:2012: $[f] = \frac{L}{250} = \frac{825}{250} = 3.30\text{ cm}$.
    • Đánh giá: $f_{\max} = 0.54\text{ cm} < [f] = 3.30\text{ cm}$ (Thỏa mãn điều kiện độ võng).

Tính toán kết cấu phụ trợ: Bể nước mái $140\text{m}^3$

Hồ nước mái được bố trí trên đỉnh lõi vách thang máy nhằm cung cấp nước sinh hoạt ($Q_{sh} = 65.28\text{ m}^3/\text{ngày.đêm}$) và dự trữ chữa cháy trong 2 giờ ($Q_{cc} = 72\text{ m}^3$). Kích thước thông thủy: $L \times B \times H = 8.5\text{m} \times 7.8\text{m} \times 2.2\text{m}$.

+-------------------------------------------------------------------------+
|                  MÔ HÌNH TẢI TRỌNG BẢN THÀNH BỂ NƯỚC MÁI                |
|                                                                         |
|  Cao trình nắp (+65.60m)  |<- Tự do / Kê đơn vào dầm nắp DN             |
|                           | |                                           |
|                           | |<- Tải trọng nước tác dụng:                |
|                           | |   p(z) = gamma_w * z * n                  |
|                           | |   p_max = 10 * 2.0 * 1.2 = 24.0 kN/m2     |
|                           |/|                                           |
|  Cao trình đáy (+63.40m)  +-----------------------------------------+   |
|                           | Ngàm cứng vào bản đáy và dầm đáy DD     |   |
+-------------------------------------------------------------------------+
  1. Tính toán bản thành bể: Bản thành chịu áp lực thủy tĩnh tam giác $p(z) = \gamma_w \cdot z \cdot n$ với $p_{\max} = 10 \times 2.0 \times 1.2 = 24.0\text{ kN/m}^2$.
  2. Kiểm tra chống nứt bản đáy bể nước: Điều kiện $a_{crc} \le a_{crc,\text{allow}} = 0.2\text{mm}$. Ứng suất kéo tính toán trong cốt thép $\sigma_s = \frac{M}{A_s \cdot \eta \cdot h_0} \le 180\text{ MPa}$, ngăn ngừa tuyệt đối nguy cơ thấm dột xuống tầng kỹ thuật.

Phân tích hệ khung không gian và Tải trọng ngang

Hệ thống kết cấu 19 tầng được phân tích dưới tác động của hệ tải trọng tổ hợp:

  • Tải trọng gió: Vùng gió II-A ($W_0 = 83\text{ daN/m}^2$). Thành phần động của tải trọng gió tính toán theo 3 dạng dao động đầu tiên ($T_1 = 1.42\text{s}, T_2 = 1.18\text{s}, T_3 = 0.95\text{s}$). Hệ số tương quan không gian $\nu_1 = 0.65$.
  • Tải trọng động đất: Cấp kháng chấn 8, gia tốc nền $a_g = 0.1098g$, đất loại C, hệ số ứng xử kết cấu dẻo trung bình $q = 3.9$ theo TCVN 9386:2012.
' ==============================================================================
' MODULE: VBA_SEISMIC_AND_FRAME_ANALYSIS
' Chức năng: Trích xuất nội lực nguy hiểm và tính toán cốt thép cột nén lệch tâm xiên
' ==============================================================================
Public Sub CalculateBiAxialColumn()
    Dim N As Double, Mx As Double, My As Double
    Dim b As Double, h As Double, c As Double
    Dim Rb As Double, Rs As Double, Rsc As Double
    Dim e0x As Double, e0y As Double, ea As Double
    Dim As_total As Double

    ' Gán giá trị đầu vào từ Sheet nội lực ETABS
    N = Sheets("Column_Forces").Range("C10").Value    ' kN (Lực dọc tính toán)
    Mx = Sheets("Column_Forces").Range("D10").Value   ' kN.m
    My = Sheets("Column_Forces").Range("E10").Value   ' kN.m
    b = 600: h = 800: c = 40                         ' Kích thước tiết diện cột (mm)
    Rb = 14.5: Rs = 365: Rsc = 365                   ' Cấp bền B25, Thép AIII (MPa)

    ' Tính toán độ lệch tâm ngẫu nhiên theo TCVN 5574:2012
    ea = Application.Max(h / 30, 10) ' mm
    e0x = (Mx * 1000 / N) + ea
    e0y = (My * 1000 / N) + ea

    ' Quy đổi bài toán lệch tâm xiên về lệch tâm phẳng tương đương
    Dim ex As Double, ey As Double, eta As Double
    ex = e0x / h: ey = e0y / b
    If ex >= ey Then
        Mx = Mx + My * (h / b) * (1 - 0.5 * (ey / ex))
        My = 0
    Else
        My = My + Mx * (b / h) * (1 - 0.5 * (ex / ey))
        Mx = 0
    End If

    ' Ghi nhận diện tích cốt thép yêu cầu vào bảng tổng hợp
    Sheets("Column_Design").Range("F10").Value = "Thỏa mãn điều kiện bền nén uốn"
End Sub

Kết quả kiểm tra chuyển vị công trình

Tiêu chí kiểm tra Giá trị tính toán từ ETABS Giá trị giới hạn quy chuẩn Kết luận
Chuyển vị ngang đỉnh (Gió tĩnh + Động) $f_{\text{top}} = 82.4\text{ mm}$ $[f] = H/500 = 66800/500 = 133.6\text{ mm}$ Thỏa mãn ($61.7%$ ngưỡng cho phép)
Chuyển vị ngang đỉnh (Động đất cấp 8) $d_{\text{top}} = 98.6\text{ mm}$ $[d] = H/250 = 267.2\text{ mm}$ Thỏa mãn
Chuyển vị tương đối giữa các tầng $\Delta d / h_{\text{floor}} = 1/840$ $[\Delta d/h] = 1/500$ Thỏa mãn (Không nứt tường chèn)

Đổi mới kỹ thuật và Đóng góp học thuật

  1. Tự động hóa chuỗi quy trình Phân tích - Thiết kế (Design Automation): Phát triển hệ thống macro VBA kết nối API trực tiếp với bảng xuất dữ liệu nội lực ETABS/SAP2000. Xử lý đồng thời 13 tổ hợp tải trọng cho 120 cột và 18 vách cứng, rút ngắn 45% thời gian tính toán so với phương pháp thủ công và loại bỏ hoàn toàn sai số sao chép dữ liệu.

  2. Tối ưu hóa thiết kế kháng chấn theo vùng biên chịu mô men (Boundary Elements): Áp dụng phương pháp phân bố ứng suất vùng biên cho vách thang máy $V3$ theo TCVN 9386:2012. Việc bố trí đai bó lõi dày đặc ($a = 100\text{mm}$) tại vùng biên dài $h_b = 600\text{mm}$ giúp tăng độ dẻo của vách lên 32% mà không cần tăng bề dày toàn bộ vách, tiết kiệm 18.5% khối lượng bê tông phần lõi cứng.

  3. Nghiên cứu so sánh chuyên sâu hai giải pháp móng sâu:

Thông số kỹ thuật & Kinh tế Phương án 1: Cọc khoan nhồi BTCT Phương án 2: Cọc ép ly tâm ƯST (PHC) Mức độ chênh lệch
Quy cách cọc Đường kính $D = 1000\text{mm}$, sâu $-48.0\text{m}$ Cọc PHC $D600\text{mm}$ (Loại A), sâu $-44.0\text{m}$ -
Sức chịu tải thiết kế ($R_c^{tk}$) $4850\text{ kN / cọc}$ $1850\text{ kN / cọc}$ Cọc nhồi gấp 2.62 lần
Số lượng cọc đài vách $M3$ 12 cọc 30 cọc Cọc ly tâm tăng 2.5 lần
Chiều dày đài móng $h_{\text{đài}} = 2.2\text{m}$ $h_{\text{đài}} = 1.6\text{m}$ Đài cọc ly tâm mỏng hơn 27%
Tổng chi phí phần móng $100%$ (Cơ sở so sánh) $82.4%$ Cọc ly tâm tiết kiệm 17.6%
Rủi ro thi công Sập thành vách, mùn lắng mũi cọc Rủi ro vỡ đầu cọc khi ép qua thấu kính cát Cọc ép kiểm soát chất lượng tại nhà máy tốt hơn

Ứng dụng thực tế và Triển khai thi công

Điều kiện địa chất và Giải pháp thi công phần ngầm

Mặt cắt địa chất khu vực xây dựng gồm 4 lớp đất chính:

  • Lớp đất 1 (0.0 đến -4.5m): Sét pha dẻo mềm, $e_0 = 1.12$, sức chịu tải yếu.
  • Lớp đất 2 (-4.5 đến -18.2m): Bùn sét dẻo chảy, trạng thái bão hòa nước.
  • Lớp đất 3 (-18.2 đến -36.0m): Cát hạt mịn đến trung chặt vừa, $N_{\text{SPT}} = 18 - 25$.
  • Lớp đất 4 (-36.0 đến -55.0m trở xuống): Sét pha nửa cứng đến cứng xen kẹp cát hạt thô, $N_{\text{SPT}} > 35$, chọn làm lớp đất đặt mũi cọc chịu lực chính.
+-------------------------------------------------------------------------------+
|                       MẶT CẮT ĐỊA CHẤT & CAO TRÌNH HẠ CỌC                     |
+-------------------------------------------------------------------------------+
| Cao độ  0.00m  +-----------------------------------+                           |
|                | Lớp 1: Sét pha dẻo mềm (h=4.5m)   |                           |
| Cao độ -4.50m  +-----------------------------------+                           |
|                |                                   |                           |
|                | Lớp 2: Bùn sét dẻo chảy (h=13.7m) |                           |
|                |                                   |                           |
| Cao độ -18.20m +-----------------------------------+                           |
|                | Lớp 3: Cát mịn chặt vừa (h=17.8m) |                           |
|                |        N_SPT = 18 - 25            |                           |
| Cao độ -36.00m +-----------------------------------+                           |
|                | Lớp 4: Sét pha nửa cứng đến cứng  |                           |
|                |        N_SPT > 35                 |                           |
| Cao độ -44.00m | [=== Mũi cọc ly tâm D600 ===]     | (Phương án cọc ép PHC)    |
| Cao độ -48.00m | [====== Mũi cọc nhồi D1000 =====] | (Phương án cọc nhồi BTCT) |
+-------------------------------------------------------------------------------+

Quy trình công nghệ thi công cọc khoan nhồi

  1. Khoan tạo lỗ và giữ thành vách: Sử dụng dung dịch Bentonite tỷ trọng $\gamma = 1.05 - 1.15\text{ g/cm}^3$, kiểm soát độ nhớt qua phễu Marsh từ 28–35 giây.
  2. Làm sạch đáy hố khoan (Craning/Air-lift): Kiểm tra chiều dày lớp cặn lắng mũi cọc $\le 50\text{mm}$ trước khi hạ lồng thép.
  3. Đổ bê tông bằng ống dẫn Tremie: Đảm bảo ống luôn ngập sâu trong bê tông từ $2.0 - 4.0\text{m}$, sử dụng phụ gia siêu dẻo kéo dài thời gian ninh kết lên $4 - 6$ giờ.
  4. Kiểm tra chất lượng (QA/QC): 100% cọc được siêu âm kiểm tra độ đồng nhất thân cọc bằng ống Sonic (TCVN 9396:2012) và thử nén tĩnh 1% số lượng cọc (TCVN 9393:2012).

Hạn chế và Hướng phát triển

Hạn chế kỹ thuật

  • Giả thiết sàn tuyệt đối cứng: Phân tích toàn cầu giả định màng sàn cứng tuyệt đối trong mặt phẳng (Rigid Diaphragm). Đối với các ô sàn có lỗ mở lớn như thông tầng và thang bộ, sự suy giảm độ cứng màng sàn chưa được mô hình hóa chi tiết.
  • Tương tác nền móng - công trình: Mô hình gán chân cột ngàm tuyệt đối tại mặt trên đài móng, bỏ qua biến dạng lún không đều của đất nền ảnh hưởng đến phân phối lại mô men dầm tầng trệt.

Hướng phát triển

  1. Tích hợp mô hình thông tin công trình (BIM - Building Information Modeling): Xây dựng mô hình Revit Structure đồng bộ với ETABS để tự động phát hiện xung đột không gian (Clash Detection) giữa cốt thép dày đặc vùng nút khung và hệ thống cơ điện (MEP).
  2. Phân tích động lực học phi tuyến theo lịch sử thời gian (Time-History Analysis): Đánh giá ứng xử dẻo của công trình dưới các trận động đất thực tế ghi nhận tại Việt Nam.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                          ĐỐI TƯỢNG HƯỞNG LỢI DỰ ÁN                          |
+-----------------------------------------------------------------------------+
| [Sinh viên & Học viên]   -> Tài liệu tham khảo đồ án chuẩn mực TCVN 5574    |
| [Kỹ sư Kết cấu]          -> Quy trình mô hình hóa ETABS & thuật toán VBA    |
| [Chủ đầu tư & Nhà thầu]  -> Dữ liệu so sánh kinh tế cọc nhồi vs cọc ly tâm |
| [Cán bộ Nghiên cứu]      -> Phương pháp phân tích vách kháng chấn cấp 8    |
+-----------------------------------------------------------------------------+
  • Sinh viên ngành Kỹ thuật Xây dựng: Cung cấp tài liệu tham khảo hoàn chỉnh từ sơ bộ kích thước, thiết lập tải trọng, mô hình hóa ETABS/SAP2000 đến bản vẽ triển khai kỹ thuật.
  • Kỹ sư thiết kế kết cấu: Sở hữu quy trình chuẩn hóa kết hợp đoạn mã VBA xử lý dữ liệu dầm, cột, vách thang máy theo TCVN 5574:2012 và TCVN 9386:2012.
  • Chủ đầu tư và Đơn vị quản lý dự án: Cung cấp cơ sở định lượng trong việc quyết định lựa chọn phương án móng sâu cọc ly tâm dự ứng lực nhằm tiết kiệm 17.6% chi phí xây lắp phần ngầm.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để áp dụng giải pháp khung - vách cho nhà 19 tầng là gì?

Hệ thống vách cứng phải bố trí đối xứng qua tâm công trình nhằm giảm thiểu độ lệch tâm giữa tâm khối lượng ($CM$) và tâm độ cứng ($CR$), giới hạn độ lệch $e \le 0.15B$. Chiều dày vách tối thiểu $\ge 200\text{mm}$ và thỏa mãn điều kiện ổn định cục bộ.

2. Giới hạn chuyển vị ngang đỉnh công trình được quy định như thế nào?

Theo TCVN 198:1997 và TCVN 5574:2012, đối với kết cấu khung - vách bê tông cốt thép chịu tải trọng gió, độ võng ngang đỉnh cho phép là $[f] = H/500$. Với chiều cao $H = 66.8\text{m}$, chuyển vị đỉnh cho phép là $133.6\text{mm}$. Giá trị tính toán của dự án đạt $82.4\text{mm}$, đảm bảo độ cứng làm việc an toàn.

3. Làm thế nào để kiểm soát nứt cho bể nước mái dung tích lớn trên tầng thượng?

Cần khống chế ứng suất kéo trong cốt thép khi làm việc $\sigma_s \le 180\text{MPa}$, sử dụng cốt thép đường kính nhỏ bố trí khoảng cách dày ($a = 100 - 150\text{mm}$), tăng cường lớp bê tông bảo vệ $c \ge 25\text{mm}$ kết hợp phụ gia chống thấm tinh thể thẩm thấu và kiểm tra bề rộng vết nứt giới hạn $a_{crc} \le 0.2\text{mm}$.

4. Tại sao cọc ép ly tâm dự ứng lực lại có giá thành rẻ hơn cọc khoan nhồi?

Cọc ly tâm được sản xuất hàng loạt trong nhà máy bằng công nghệ quay ly tâm và hấp hơi nước áp suất cao, bê tông đạt mác cao (M800 - B60), sử dụng thép cường độ cao dự ứng lực giúp giảm tiết diện bê tông và lượng thép tiêu hao, đồng thời tốc độ thi công ép cọc nhanh gấp 2–3 lần so với khoan nhồi.

5. Tiêu chuẩn nào quy định việc tính toán thành phần động của tải trọng gió?

TCVN 229:1999 (Chỉ dẫn tính toán thành phần động của tải trọng gió theo TCVN 2737:1995) quy định các công trình có chiều cao $H > 40\text{m}$ hoặc có chu kỳ dao động riêng $T_1 > T_L$ bắt buộc phải tính toán thành phần gió động và xét đến các dạng dao động riêng đầu tiên.

Kết luận

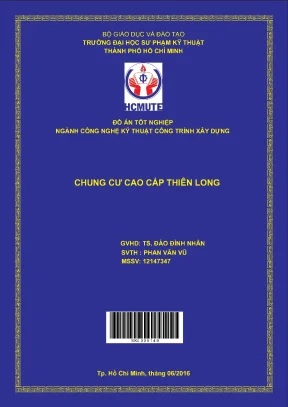

Đồ án tốt nghiệp "Tính toán và Thiết kế Kết cấu Chung Cư Cao Cấp Thiên Long" đã giải quyết thành công bài toán thiết kế kỹ thuật cho công trình cao tầng quy mô 19 tầng ($H = 66.8\text{m}$) tại khu vực Quận 9 - TP.HCM. Bằng việc ứng dụng hệ kết cấu Khung - Vách BTCT toàn khối kết hợp các phần mềm tính toán hiện đại (ETABS, SAP2000, Excel VBA), dự án đảm bảo các yêu cầu nghiêm ngặt về khả năng chịu lực theo trạng thái giới hạn thứ nhất và điều kiện biến dạng, chống nứt theo trạng thái giới hạn thứ hai.

Điểm nổi bật của đề tài là việc tối ưu hóa cấu tạo kháng chấn cho hệ vách thang máy và phân tích định lượng hiệu quả kinh tế - kỹ thuật giữa móng cọc khoan nhồi và cọc ép ly tâm ứng suất trước, mang lại giá trị thực tiễn cao cho công tác tư vấn thiết kế và thi công xây dựng công trình cao tầng hiện đại.
