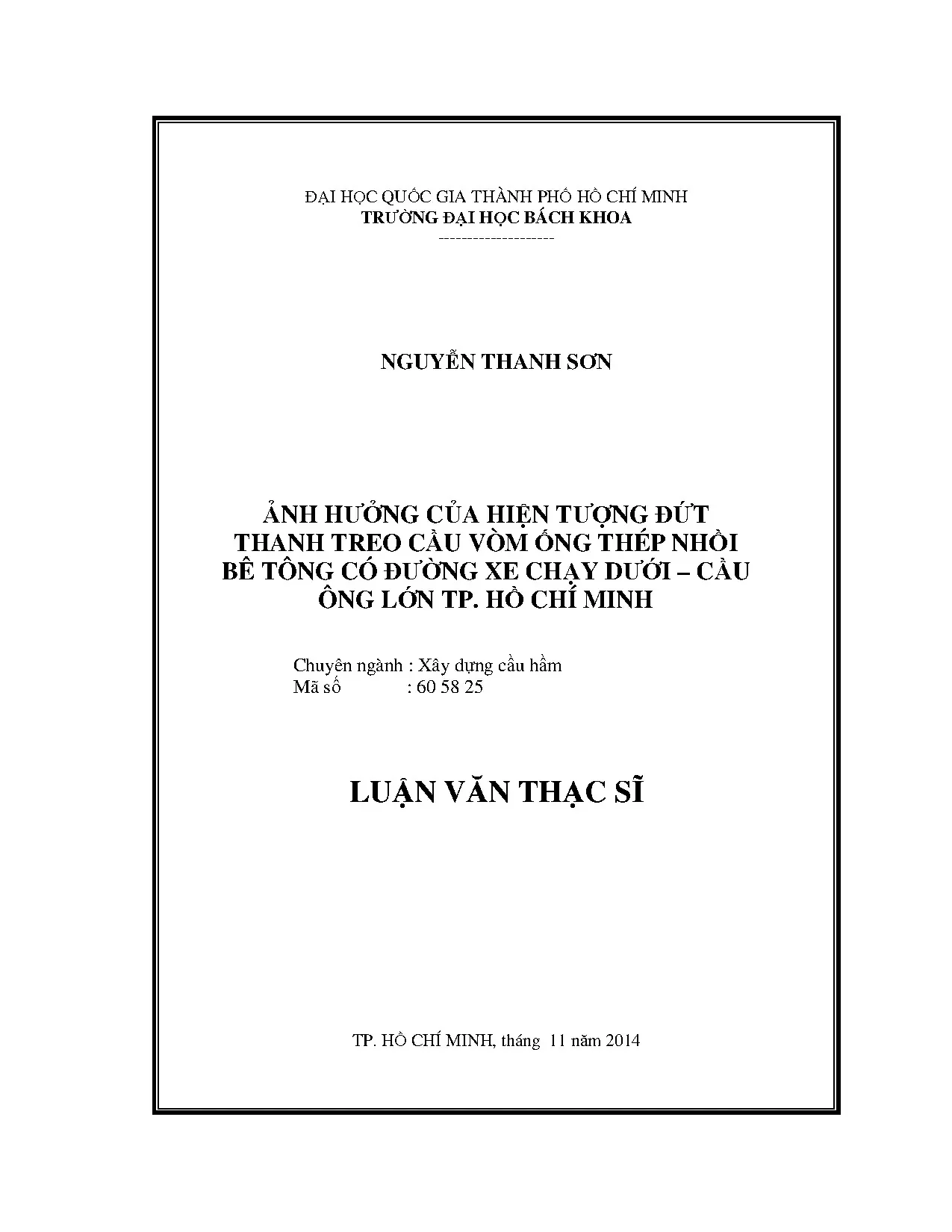

Luận văn thạc sĩ kỹ thuật xây dựng ảnh hưởng của hiện tượng đứt thanh treo cầu vòm ống thép nhồi bê tông có đường xe chạy dưới cầu ông lớn tp hồ chí minh

Luận văn thạc sĩ kỹ thuật nghiên cứu kỹ thuật xây dựng ảnh hưởng của hiện tượng đứt thanh treo cầu vòm ống thép nhồi bê tông có đường xe, khảo sát thực trạng, phân tích nguyên

• Tác giả: Nguyễn Thanh Sơn
• Người hướng dẫn: PGS. Lê Thị Bích Thủy
• Trường học: Đại học Bách Khoa, Đại học Quốc gia Thành phố Hồ Chí Minh
• Chuyên ngành: Xây dựng cầu hầm
• Đề tài: Ảnh hưởng của hiện tượng đứt thanh treo đến cầu vòm ống thép nhồi bê tông có đường xe chạy dưới – Cầu Ông Lớn TP. Hồ Chí Minh
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CẦU VÒM
• 1.1. Giới thiệu chung về cầu vòm
• 1.2. Sự phát triển cầu vòm ở Việt Nam
• 1.3. Nội dung nghiên cứu
• 1.4. Đặc điểm cấu tạo, tính năng làm việc của thanh treo
• 1.5. Sự phân bố nội lực và ứng suất trong thanh treo
• 1.6. Những yếu tố ảnh hưởng đến khả năng làm việc của thanh treo
• 1.7. Nghiên cứu về ổn định của cầu vòm
• 1.7.1. Ổn định trong mặt phẳng vòm
• 1.7.2. Ổn định ngoài mặt phẳng vòm
• 1.8. Nghiên cứu dao động riêng cầu vòm
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. Phương pháp phần tử hữu hạn
• 2.2. Phương pháp PTHH cho phần tử thanh treo
• 2.3. Phương pháp PTHH cho phần tử dầm chịu uốn
• 2.4. Phương pháp PTHH cho vector tải căng cáp
• 2.5. Phương pháp PTHH tính toán lực căng phần tử cáp treo và cáp giằng
• 2.6. Phương pháp PTHH tính toán ổn định cầu vòm ống thép nhồi bê tông
• 2.7. Tính toán tần số dao động riêng cho cầu vòm ống thép nhồi bê tông
• 3. CHƯƠNG 3: MÔ HÌNH VÀ TẢI TRỌNG TÍNH TOÁN
• 3.1. Giới thiệu về phần mềm MIDAS/Civil V7
• 3.2. Cấu tạo các bộ phận kết cấu cầu Ông Lớn
• 3.2.1. Hệ giằng ngang
• 3.2.2. Dầm ngang dự ứng lực
• 3.2.3. Dầm T bản mặt cầu
• 3.2.4. Bản mặt cầu
• 3.3. Mô hình hóa cầu Ông Lớn bằng phần mềm Midas Civil V7
• 3.3.1. Đặc trưng hình học
• 3.3.2. Đặc trưng vật liệu
• 3.3.3. Tiêu chuẩn áp dụng
• 3.4. Mô hình cầu vòm
• 3.5. Tải trọng tính toán
• 3.5.1. Tải trọng căng trước cáp treo
• 3.5.2. Lực xung kích (IM)
• 3.5.3. Tải trọng gió
• 3.5.4. Tải trọng nhiệt độ
• 3.5.5. Tải trọng gối lún (SE)
• 3.5.6. Lực đứt thanh treo (BF)
• 3.5.7. Tổ hợp tải trọng
• 3.6. Tính toán ổn định cầu vòm
• 3.6.1. Ổn định trong mặt phẳng vòm
• 3.6.2. Tính toán ổn định tổng thể ngoài mặt phẳng sườn vòm
• 4. CHƯƠNG 4: TÍNH TOÁN, PHÂN TÍCH ĐÁNH GIÁ KẾT QUẢ NGHIÊN CỨU
• 4.1. Nghiên cứu ảnh hưởng hiện tượng đứt thanh treo đến ổn định cầu vòm
• 4.1.1. Ổn định cầu vòm khi bị đứt một thanh treo
• 4.1.1.1. Nghiên cứu ổn định trong mặt phẳng vòm
• 4.1.1.2. Nghiên cứu ổn định ngoài mặt phẳng vòm
• 4.1.2. Ổn định cầu vòm khi bị đứt 2 thanh treo liên tiếp
• 4.1.2.1. Nghiên cứu ổn định tổng thể trong mặt phẳng vòm
• 4.1.2.2. Nghiên cứu ổn định ngoài mặt phẳng vòm
• 4.2. Ảnh hưởng đứt thanh treo đến chuyển vị đứng và ứng suất vòm
• 4.2.1. Ảnh hưởng đứt thanh treo đến chuyển vị đứng vòm
• 4.2.2. Sự thay đổi ứng suất trong vòm khi bị đứt thanh treo
• 4.3. Ảnh hưởng hiện tượng đứt thanh treo đến phân bố nội lực và ứng suất thanh treo
• 4.3.1. Phân bố lại lực kéo trên thanh treo
• 4.3.1.1. Trường hợp cầu bị đứt 1 thanh treo
• 4.3.1.2. Trường hợp đứt 2 thanh treo liên tiếp
• 4.3.2. Phân bố ứng suất kéo trong thanh treo
• 4.3.2.1. Trường hợp cầu bị đứt 1 thanh treo
• 4.3.2.2. Trường hợp cầu bị đứt 2 thanh treo kề nhau
• 4.4. Ảnh hưởng hiện tượng đứt thanh treo đến tần số dao động riêng của cầu Ông Lớn
• 4.4.1. Tần số dao động riêng của cầu vòm khi bị đứt 1 thanh treo
• 4.4.2. Tần số dao động riêng của cầu vòm khi bị đứt 2 thanh treo kề nhau
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Hiện tượng đứt thanh treo và ảnh hưởng đến cầu vòm ống thép nhồi bê tông

Hiện tượng đứt thanh treo là một vấn đề nghiêm trọng trong việc duy trì sự ổn định và an toàn của cầu vòm ống thép nhồi bê tông. Thanh treo đóng vai trò quan trọng trong việc liên kết bản mặt cầu với sườn vòm, giúp phân bố tải trọng và duy trì sự cân bằng của cầu. Khi một thanh treo bị đứt, lực kéo sẽ được phân bố lại trên các thanh treo còn lại, dẫn đến sự gia tăng ứng suất và biến dạng. Điều này có thể gây ra sự mất ổn định cục bộ hoặc tổng thể của cầu, đặc biệt là trong các điều kiện tải trọng động như xe cộ, gió, và nhiệt độ. Nghiên cứu này tập trung vào việc phân tích ảnh hưởng của hiện tượng đứt thanh treo đến cầu vòm ống thép nhồi bê tông tại TP Hồ Chí Minh, cụ thể là cầu Ông Lớn, nhằm đưa ra các biện pháp quản lý và bảo trì hiệu quả.

1.1. Phân bố lại nội lực và ứng suất

Khi hiện tượng đứt thanh treo xảy ra, lực kéo sẽ được phân bố lại trên các thanh treo còn lại. Điều này dẫn đến sự gia tăng ứng suất trong các thanh treo lân cận, làm giảm hệ số an toàn ổn định của cầu. Nghiên cứu chỉ ra rằng, nếu một thanh treo bị đứt, ứng suất trong các thanh treo kế cận có thể tăng lên đáng kể, gây nguy cơ mất ổn định cục bộ. Đặc biệt, trong trường hợp đứt hai thanh treo liên tiếp, sự phân bố lại nội lực càng trở nên phức tạp, dẫn đến nguy cơ cao hơn về sự mất ổn định tổng thể của cầu.

1.2. Ảnh hưởng đến tần số dao động riêng

Hiện tượng đứt thanh treo cũng ảnh hưởng đến tần số dao động riêng của cầu. Khi một thanh treo bị đứt, tần số dao động riêng của cầu sẽ thay đổi, phụ thuộc vào vị trí và số lượng thanh treo bị đứt. Sự thay đổi này có thể dẫn đến hiện tượng cộng hưởng dưới tác động của tải trọng động, làm tăng biên độ dao động và gây mất ổn định cho cầu. Nghiên cứu này cung cấp các phân tích chi tiết về sự thay đổi tần số dao động riêng trong các trường hợp đứt một hoặc hai thanh treo, từ đó đưa ra các biện pháp phòng ngừa và khắc phục kịp thời.

II. Phân tích kết cấu và đánh giá ổn định cầu vòm

Cầu vòm ống thép nhồi bê tông là một loại kết cấu phức tạp, đòi hỏi sự phân tích kỹ lưỡng về ổn định trong mặt phẳng vòm và ổn định ngoài mặt phẳng vòm. Nghiên cứu này sử dụng phương pháp phần tử hữu hạn (PTHH) để mô hình hóa và phân tích kết cấu cầu Ông Lớn tại TP Hồ Chí Minh. Kết quả phân tích cho thấy, hiện tượng đứt thanh treo có ảnh hưởng đáng kể đến hệ số an toàn ổn định của cầu, đặc biệt là trong các điều kiện tải trọng khắc nghiệt như gió, nhiệt độ, và lực xung kích.

2.1. Ổn định trong mặt phẳng vòm

Ổn định trong mặt phẳng vòm là yếu tố quan trọng trong việc đảm bảo sự làm việc an toàn của cầu. Nghiên cứu chỉ ra rằng, hiện tượng đứt thanh treo làm giảm hệ số an toàn ổn định trong mặt phẳng vòm, đặc biệt là khi đứt hai thanh treo liên tiếp. Sự mất ổn định này có thể dẫn đến sự biến dạng lớn và nguy cơ sụp đổ cục bộ của cầu. Các phân tích chi tiết về sự phân bố nội lực và ứng suất trong các trường hợp đứt thanh treo được trình bày, giúp đánh giá mức độ ảnh hưởng và đề xuất các biện pháp khắc phục.

2.2. Ổn định ngoài mặt phẳng vòm

Ổn định ngoài mặt phẳng vòm cũng bị ảnh hưởng bởi hiện tượng đứt thanh treo, mặc dù mức độ ảnh hưởng nhẹ hơn so với ổn định trong mặt phẳng vòm. Nghiên cứu này sử dụng các mô hình PTHH để phân tích sự thay đổi của hệ số an toàn ổn định ngoài mặt phẳng vòm trong các trường hợp đứt thanh treo. Kết quả cho thấy, sự mất ổn định ngoài mặt phẳng vòm có thể dẫn đến sự biến dạng và nứt gãy các cấu kiện cầu, đặc biệt là trong các điều kiện tải trọng động. Các biện pháp quản lý và bảo trì được đề xuất để giảm thiểu nguy cơ này.

III. Ứng dụng thực tiễn và kiến nghị

Nghiên cứu về ảnh hưởng của hiện tượng đứt thanh treo đến cầu vòm ống thép nhồi bê tông tại TP Hồ Chí Minh không chỉ có ý nghĩa khoa học mà còn mang lại giá trị thực tiễn cao. Kết quả nghiên cứu cung cấp các dữ liệu quan trọng về sự phân bố nội lực, ứng suất, và tần số dao động riêng của cầu trong các trường hợp đứt thanh treo, giúp các nhà quản lý cầu đưa ra các biện pháp bảo trì và thay thế thanh treo kịp thời. Đồng thời, nghiên cứu cũng đề xuất các kiến nghị về việc theo dõi và đánh giá tình trạng sức khỏe cầu trong quá trình khai thác, nhằm đảm bảo sự an toàn và ổn định lâu dài của cầu.

3.1. Theo dõi và bảo trì thanh treo

Việc theo dõi và bảo trì thanh treo là yếu tố quan trọng trong việc duy trì sự ổn định của cầu vòm ống thép nhồi bê tông. Nghiên cứu đề xuất các biện pháp theo dõi thường xuyên tình trạng của thanh treo, bao gồm kiểm tra ứng suất, biến dạng, và tần số dao động riêng. Đồng thời, các biện pháp thay thế thanh treo cũng được đề xuất, đảm bảo sự làm việc an toàn và hiệu quả của cầu trong quá trình khai thác.

3.2. Đánh giá tình trạng sức khỏe cầu

Nghiên cứu cũng đề xuất các phương pháp đánh giá tình trạng sức khỏe cầu, bao gồm việc phân tích tần số dao động riêng, hệ số an toàn ổn định, và sự phân bố nội lực trong các điều kiện tải trọng khác nhau. Các phương pháp này giúp phát hiện sớm các nguy cơ mất ổn định và đưa ra các biện pháp khắc phục kịp thời, đảm bảo sự an toàn và ổn định lâu dài của cầu.

Nội dung chính

Tổng quan nghiên cứu

Trong những năm gần đây, cầu vòm ống thép nhồi bê tông đã phát triển nhanh chóng trên thế giới nhờ ưu điểm vượt trội về kiến trúc và kết cấu. Tại Việt Nam, cầu Ông Lớn ở TP. Hồ Chí Minh là công trình cầu vòm ống thép nhồi bê tông đầu tiên, được thiết kế năm 2001 và đưa vào sử dụng năm 2004, đánh dấu bước tiến quan trọng trong phát triển hệ thống cầu vòm tại nước ta. Cầu vòm có đường xe chạy dưới, với hệ thống thanh treo liên kết bản mặt cầu với sườn vòm, hoạt động ổn định nhưng cũng tiềm ẩn nguy cơ mất ổn định khi xảy ra hiện tượng đứt thanh treo.

Nghiên cứu tập trung phân tích ảnh hưởng của hiện tượng đứt thanh treo đến phân bố nội lực, ứng suất, biến dạng, ổn định và dao động riêng của cầu vòm ống thép nhồi bê tông, cụ thể là cầu Ông Lớn. Mục tiêu nhằm đánh giá mức độ an toàn, đề xuất biện pháp theo dõi và bảo trì hợp lý trong giai đoạn khai thác, đảm bảo an toàn giao thông và tuổi thọ công trình. Phạm vi nghiên cứu tập trung vào trạng thái động của cầu trong giai đoạn khai thác, với các trường hợp đứt một hoặc hai thanh treo liên tiếp.

Nghiên cứu có ý nghĩa khoa học và thực tiễn lớn, cung cấp cơ sở dữ liệu và phương pháp đánh giá sức khỏe cầu, giúp nhà quản lý cầu có thể theo dõi, phát hiện sớm các nguy cơ mất ổn định, từ đó đưa ra các biện pháp bảo dưỡng, thay thế thanh treo kịp thời. Kết quả nghiên cứu cũng góp phần nâng cao hiệu quả khai thác và đảm bảo an toàn giao thông trên các cầu vòm ống thép nhồi bê tông tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

• Phương pháp phần tử hữu hạn (FEM): Phương pháp này chia kết cấu thành các phần tử nhỏ, mô hình hóa chuyển vị, ứng suất và biến dạng tại các điểm nút, giúp phân tích chính xác các trạng thái làm việc của cầu. Phương pháp được áp dụng cho phần tử thanh treo, dầm chịu uốn và vector tải căng cáp.

• Lý thuyết ổn định kết cấu: Bao gồm ổn định trong mặt phẳng vòm và ngoài mặt phẳng vòm, dựa trên các công thức Euler, lý thuyết mất ổn định cổ điển và các nghiên cứu hiện đại về ổn định phi tuyến, vật liệu không đồng nhất. Các hệ số ổn định được tính toán để đánh giá khả năng chịu tải và nguy cơ mất ổn định của cầu.

• Phương pháp tính tần số dao động riêng: Sử dụng phương trình vi phân chuyển động và giải phương trình đặc trưng dựa trên ma trận khối lượng và ma trận độ cứng để xác định các tần số dao động riêng của cầu. Sự thay đổi tần số dao động riêng khi có hiện tượng đứt thanh treo được phân tích nhằm đánh giá ảnh hưởng đến tính ổn định và an toàn của cầu.

Các khái niệm chính bao gồm: thanh treo, ổn định trong mặt phẳng vòm, ổn định ngoài mặt phẳng vòm, tần số dao động riêng, phân bố lại nội lực, ứng suất kéo trong thanh treo.

Phương pháp nghiên cứu

Nghiên cứu sử dụng dữ liệu thực tế từ công trình cầu Ông Lớn, TP. Hồ Chí Minh, với mô hình kết cấu được xây dựng bằng phần mềm Midas Civil V7.30. Cỡ mẫu là toàn bộ hệ kết cấu cầu, trong đó có 55 thanh treo, 2 sườn vòm ống thép nhồi bê tông, dầm ngang, dầm dọc và hệ giằng ngang.

Phương pháp phân tích bao gồm:

• Mô hình hóa kết cấu bằng phần tử hữu hạn, mô tả chi tiết các bộ phận kết cấu như thanh treo, dầm ngang, dầm dọc, sườn vòm.

• Tính toán tải trọng bao gồm tải trọng bản thân, tải trọng hoạt tải xe chạy, tải trọng gió, tải trọng nhiệt độ, tải trọng gối lún và tải trọng do đứt thanh treo.

• Phân tích ổn định trong và ngoài mặt phẳng vòm, tính toán hệ số ổn định dưới các tổ hợp tải trọng khác nhau.

• Phân tích phân bố lại nội lực và ứng suất trong thanh treo khi xảy ra đứt một hoặc hai thanh treo liên tiếp.

• Tính toán tần số dao động riêng của cầu trong các trường hợp bình thường và khi có hiện tượng đứt thanh treo.

Timeline nghiên cứu kéo dài từ tháng 01/2014 đến tháng 11/2014, với các bước từ thu thập dữ liệu, mô hình hóa, phân tích, đánh giá kết quả đến đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của đứt thanh treo đến phân bố nội lực và ứng suất: Khi một thanh treo bị đứt, các thanh treo lân cận chịu ứng suất kéo tăng rõ rệt, có thể vượt quá giới hạn chịu lực thiết kế. Ví dụ, lực kéo trong các thanh treo bên cạnh tăng lên khoảng 20-30% so với trạng thái bình thường. Trường hợp đứt hai thanh treo liên tiếp làm tăng ứng suất cục bộ lên đến 40%, gây nguy cơ mất ổn định cao hơn.

2. Ổn định trong mặt phẳng vòm: Hệ số ổn định trong mặt phẳng vòm giảm đáng kể khi xảy ra đứt thanh treo. Cụ thể, khi đứt một thanh treo, hệ số ổn định giảm khoảng 10%, còn khi đứt hai thanh treo liên tiếp, giảm khoảng 18%. Điều này cho thấy đứt thanh treo ảnh hưởng lớn đến khả năng chịu tải và ổn định của cầu trong mặt phẳng vòm.

3. Ổn định ngoài mặt phẳng vòm: Ảnh hưởng của đứt thanh treo đến ổn định ngoài mặt phẳng vòm nhẹ hơn, với sự giảm hệ số ổn định chỉ khoảng 5-7% trong các trường hợp đứt thanh treo. Tuy nhiên, đây vẫn là yếu tố cần lưu ý để đảm bảo an toàn tổng thể.

4. Thay đổi tần số dao động riêng: Tần số dao động riêng của cầu thay đổi rõ rệt khi có hiện tượng đứt thanh treo. Đứt một thanh treo làm giảm tần số dao động riêng cơ bản khoảng 3-5%, đứt hai thanh treo liên tiếp giảm khoảng 7-9%. Sự thay đổi này làm tăng nguy cơ cộng hưởng khi chịu tác động ngoại lực, gây tăng biên độ dao động và giảm độ cứng cầu.

Thảo luận kết quả

Nguyên nhân chính của các hiện tượng trên là do thanh treo giữ vai trò truyền lực từ bản mặt cầu lên sườn vòm, khi một hoặc nhiều thanh treo bị đứt, nội lực phải phân bố lại cho các thanh còn lại, làm tăng ứng suất cục bộ và giảm hệ số ổn định. So với các nghiên cứu trước đây trên cầu vòm thép và bê tông cốt thép, kết quả này phù hợp với xu hướng giảm ổn định và thay đổi dao động riêng khi có tổn thương kết cấu.

Việc giảm hệ số ổn định trong mặt phẳng vòm là đáng chú ý nhất, bởi đây là mặt phẳng chịu lực chính của cầu. Ổn định ngoài mặt phẳng tuy ít bị ảnh hưởng hơn nhưng không thể bỏ qua do có thể gây mất ổn định không gian. Sự thay đổi tần số dao động riêng cảnh báo nguy cơ cộng hưởng, làm tăng biên độ dao động, có thể dẫn đến hư hỏng cấu kiện và giảm tuổi thọ cầu.

Dữ liệu có thể được trình bày qua các biểu đồ hệ số ổn định trong và ngoài mặt phẳng vòm, biểu đồ phân bố lại lực kéo trong thanh treo, và biểu đồ tần số dao động riêng trong các trường hợp đứt thanh treo để minh họa rõ ràng mức độ ảnh hưởng.

Kết quả nghiên cứu nhấn mạnh tầm quan trọng của việc theo dõi sức khỏe cầu, đặc biệt là kiểm tra định kỳ thanh treo để phát hiện sớm hiện tượng đứt, từ đó có biện pháp xử lý kịp thời nhằm duy trì an toàn và ổn định công trình.

Đề xuất và khuyến nghị

1. Thiết lập hệ thống theo dõi sức khỏe cầu (SHM): Lắp đặt cảm biến đo ứng suất và dao động trên các thanh treo và sườn vòm để giám sát liên tục trạng thái làm việc của cầu, phát hiện sớm hiện tượng đứt hoặc hư hỏng. Mục tiêu giảm thiểu rủi ro mất ổn định, thực hiện trong vòng 12 tháng, chủ thể: Ban quản lý cầu và đơn vị tư vấn kỹ thuật.

2. Kiểm tra và bảo dưỡng định kỳ thanh treo: Thực hiện kiểm tra bằng phương pháp không phá hủy (NDT) ít nhất 6 tháng một lần, tập trung vào các thanh treo có ứng suất cao hoặc vị trí dễ bị tổn thương. Mục tiêu duy trì độ bền và ổn định của thanh treo, chủ thể: Đơn vị bảo trì cầu.

3. Lập kế hoạch thay thế thanh treo hư hỏng: Xây dựng quy trình thay thế thanh treo bị đứt hoặc suy giảm khả năng chịu lực, ưu tiên thay thế từng phần hoặc toàn bộ theo mức độ hư hỏng. Thời gian thực hiện trong vòng 3 tháng sau khi phát hiện, chủ thể: Ban quản lý cầu phối hợp với nhà thầu thi công.

4. Nâng cao nhận thức và đào tạo nhân sự: Tổ chức các khóa đào tạo về quản lý, vận hành và bảo trì cầu vòm ống thép nhồi bê tông cho cán bộ kỹ thuật và quản lý cầu nhằm nâng cao năng lực phát hiện và xử lý sự cố. Thời gian triển khai trong 6 tháng, chủ thể: Trường đại học, viện nghiên cứu và ban quản lý cầu.

Các giải pháp trên nhằm đảm bảo sự làm việc ổn định lâu dài của cầu Ông Lớn và các cầu vòm tương tự, giảm thiểu nguy cơ mất an toàn do hiện tượng đứt thanh treo gây ra.

Đối tượng nên tham khảo luận văn

1. Nhà quản lý và vận hành cầu: Giúp hiểu rõ ảnh hưởng của đứt thanh treo đến an toàn cầu, từ đó xây dựng kế hoạch bảo trì, theo dõi sức khỏe cầu hiệu quả, đảm bảo khai thác an toàn.

2. Kỹ sư thiết kế và tư vấn cầu: Cung cấp cơ sở lý thuyết và phương pháp phân tích chi tiết về ảnh hưởng của đứt thanh treo, hỗ trợ thiết kế dự phòng và cải tiến kết cấu cầu vòm ống thép nhồi bê tông.

3. Nhà nghiên cứu và giảng viên: Là tài liệu tham khảo quý giá về lý thuyết ổn định, phân tích dao động và ứng dụng phần mềm mô hình hóa kết cấu cầu, phục vụ nghiên cứu và giảng dạy chuyên ngành xây dựng cầu hầm.

4. Đơn vị thi công và bảo trì cầu: Hướng dẫn quy trình kiểm tra, đánh giá và xử lý sự cố đứt thanh treo, giúp nâng cao chất lượng thi công và bảo dưỡng, giảm thiểu rủi ro trong quá trình vận hành.

Câu hỏi thường gặp

1. Hiện tượng đứt thanh treo ảnh hưởng thế nào đến an toàn cầu?
   Đứt thanh treo làm phân bố lại nội lực, tăng ứng suất cục bộ ở các thanh treo còn lại, giảm hệ số ổn định trong mặt phẳng vòm khoảng 10-18%, đồng thời làm thay đổi tần số dao động riêng, tăng nguy cơ cộng hưởng và mất ổn định.

2. Phương pháp nào được sử dụng để phân tích ảnh hưởng đứt thanh treo?
   Phương pháp phần tử hữu hạn được áp dụng để mô hình hóa kết cấu cầu, tính toán phân bố nội lực, ứng suất, ổn định và tần số dao động riêng trong các trường hợp đứt thanh treo.

3. Tần số dao động riêng thay đổi như thế nào khi có đứt thanh treo?
   Tần số dao động riêng cơ bản giảm khoảng 3-5% khi đứt một thanh treo và giảm 7-9% khi đứt hai thanh treo liên tiếp, làm tăng biên độ dao động và nguy cơ cộng hưởng.

4. Làm sao để phát hiện sớm hiện tượng đứt thanh treo?
   Có thể sử dụng hệ thống giám sát sức khỏe cầu (SHM) với cảm biến đo ứng suất và dao động, kết hợp kiểm tra định kỳ bằng phương pháp không phá hủy để phát hiện các dấu hiệu hư hỏng.

5. Biện pháp nào hiệu quả để xử lý đứt thanh treo?
   Thay thế thanh treo bị hư hỏng theo quy trình hợp lý, kết hợp bảo dưỡng định kỳ và theo dõi liên tục để duy trì ổn định kết cấu, đảm bảo an toàn khai thác cầu.

Kết luận

• Cầu vòm ống thép nhồi bê tông có đường xe chạy dưới, như cầu Ông Lớn, chịu ảnh hưởng đáng kể khi xảy ra hiện tượng đứt thanh treo, làm thay đổi phân bố nội lực và giảm hệ số ổn định trong mặt phẳng vòm.

• Ổn định ngoài mặt phẳng vòm bị ảnh hưởng nhẹ hơn nhưng vẫn cần được quan tâm để đảm bảo an toàn tổng thể.

• Tần số dao động riêng của cầu thay đổi khi có đứt thanh treo, làm tăng nguy cơ cộng hưởng và mất ổn định dao động.

• Nghiên cứu cung cấp cơ sở khoa học cho việc theo dõi sức khỏe cầu, bảo trì và thay thế thanh treo hợp lý trong giai đoạn khai thác.

• Đề xuất triển khai hệ thống giám sát, kiểm tra định kỳ và đào tạo nhân sự nhằm nâng cao hiệu quả quản lý và vận hành cầu.

Tiếp theo, cần triển khai thực hiện các giải pháp theo dõi và bảo trì đã đề xuất, đồng thời mở rộng nghiên cứu áp dụng cho các công trình cầu vòm tương tự nhằm nâng cao độ an toàn và tuổi thọ công trình. Các nhà quản lý cầu và kỹ sư thiết kế được khuyến khích áp dụng kết quả nghiên cứu để tối ưu hóa công tác vận hành và bảo dưỡng cầu.

Trích đoạn nội dung tài liệu

MỞ ĐẦU Với nhiều ưu điểm, cầu vòm ống thép nhồi bê tông đã nhanh chóng phát triển rộng rãi trên thế giới. Cầu vòm ống thép nhồi bê tông đã khai thác khả năng làm việc liên hợp giữa thép và bê tông, qua đó mang lại hiệu quả rất lớn về khả năng vượt nhịp và mỹ quan công trình. Cầu Ông Lớn trên đại lộ Nguyễn Văn Linh ở Thành Phố Hồ Chí Minh là cầu vòm ống thép nhồi bê tông đầu tiên của Việt Nam. Việc xây dựng thành công Cầu Ông Lớn đã tạo ra một tiền đề lớn để phát triển hệ thống cầu vòm ở nước ta sau này.

Những năm gần đây, một số cầu vòm khác đã lần lượt được xây dựng như Cầu Cần Giuộc, Cầu Xóm Củi, Cầu Rồng ( Đà Nẵng), Cầu Bình Lợi 2, Cầu Đông Trù ., góp phần đem lại sự phong phú về thê loại, đa dạng về kết cầu cầu vòm ống thép nhồi bê tông. ¢ Lý do chọn đề tài: Hiện nay, cầu vòm ống thép nhồi bê tông đã phát triển mạnh mẽ ở nước ta và trên thế giới. Tuy nhiên, những nghiên cứu về cầu vòm còn khá hạn chế. Trong quá trình thiết kế, nhiều công trình chưa tính toán dự phòng một số rủi ro có thể xảy ra trong quá trình vận hành khai thác, nên trong khi sử dụng vẫn còn tiềm ân những nguy cơ có thể ảnh hưởng đến khả năng làm việc của cầu.

Bên cạnh đó, việc nhận thức chưa đầy đủ hoặc do không có chế độ theo dõi, duy tu bảo dưỡng cầu hợp lý có thể gây ra những hậu quả nghiêm trọng. Vì vậy, đã có một số tai nạn về công trình cầu vòm đã xảy ra trên thế giới mà nguyên nhân gây ra là do sự hiểu biết chưa đầy đủ, sâu sắc về cầu vòm. Những sự có này hoàn toàn có thê tránh khỏi nếu được theo dõi, đánh giá kịp thời tình trạng sức khỏe cầu. Do đó, đề tài nghiên cứu đã tập trung nghiên cứu về sự làm việc của một bộ phận giữ vai trò hết sức quan trọng của cầu vòm, đó là thanh treo.

Thanh treo vừa đóng vai trò liên kết và truyền lực từ dầm ngang ,bản mặt cầu lên hệ vòm ống thép nhồi bê tông, vừa giữ vai trò duy trì ổn định của cầu vòm dưới tác động của tải trọng. Đề tài nghiên cứu về những ảnh hưởng của hiện tượng đứt thanh treo đến sự làm việc của cầu vòm ống thép nhồi bê tông có đường xe chạy dưới, được thực hiện trên công trình thực tế tại TP. Hồ Chí Minh - Cầu Ông Lớn. Nghiên cứu này sẽ giúp cho các nhà quản lý cầu có biện pháp hợp lý trong việc báo trì, vận hành cầu trong giai đoạn khai thác.

e Mục tiêu nghiên cứu : Sau một thời gian đưa vào sử dụng, dưới tác động của các nhân tố bắt lợi ( tải trọng xe cộ, mưa gió, xâm thực môi trường.) ảnh hưởng đến khả năng làm việc của cầu vòm. Vì giữ vai trò quan trọng, nên các thanh treo của cầu vòm ống thép nhồi bê tông cần được theo dõi thường xuyên và có biện pháp thay thế hợp lý ( có thể là thay thế toàn bộ hoặc một phần sau một thời gian khai thác). Tuy nhiên, việc thay thế các thanh treo phải được thực hiện theo đúng trình tự và hợp lý. Vì vậy, nghiên cứu này với mục đích tìm ra những thay đổi liên quan đến phân bồ nội lực, ứng suất, biến dạng của cầu vòm ở các trường hợp cầu làm việc bình thường và lúc cầu bị đứt thanh treo trong các trường hợp khác nhau.

Từ đó, so sánh, nhận xét và đánh giá mức độ ổn định của cầu vòm trong các trường hợp nghiên cứu. Ngoài ra, nghiên cứu này còn cho phép đánh giá mức độ ảnh hưởng của hiện tượng đứt thanh treo đến dao động riêng của cầu Ông Lớn. Căn cứ vào kết quả nghiên cứu cho công trình Cầu Ông Lớn trên Đại Lộ Nguyễn Văn Linh —TP.HCM, tác giả sẽ đề xuất những biện pháp tiến hành theo dõi sức khỏe cầu, bảo dưỡng hoặc thay thế thanh treo kịp thời, hợp lý nhằm duy trì sự làm việc lâu dài và đảm bảo cho xe chạy an toàn trên cầu trong quá trình khai thác sử dụng. e© Đối tượng nghiên cứu: Cầu Ông Lớn -Thành phố Hồ Chí Minh e Pham vi nghiên cứu: Nghiên cứu sự làm việc của cầu ở trạng thái động trong giai đoạn khai thác.

ey nghĩa khoa học và thực tiễn: Nghiên cứu này sẽ phân tích, đánh giá mức độ an toàn cho Cầu Ông Lớn trong các trường hợp đứt thanh treo, từ đó đề xuất các biện pháp theo dõi và trình tự thi công thay thế thanh treo hợp lý trong quá trình duy tu bảo dưỡng cầu trong giai đoạn khai thác. CHUONG 1: TONG QUAN VE CAU VOM 1. Giới thiệu chung về cầu vòm. Cầu vòm là một công trình kiến trúc xuất hiện từ cỗ xưa, tận dụng được khả năng làm việc của vòm chịu nén là chủ yếu.

Cầu vòm có thể được xây dựng bằng những vật liệu khác nhau như gỗ, đá, gang, thép, bê tông cốt thép, ống thép nhồi bê tông hay bằng vật liệu tổng hợp. Tuy nhiên, hiện nay cầu vòm ống thép nhỏi bê tông được sử dụng phổ biến nhất trong số các thể loại cầu vòm. Các cầu dạng vòm trước đây được xây dựng với kết cau bang đá và vượt nhịp nhỏ. Một số công trình cầu vòm đá nỗi tiếng như cầu Atalanca bắc qua sông Tagus ở Tây Ban Nha và đặc biệt cầu Đan Hà, Phổ Thành, Tây Sơn, Trung Quốc là cầu vòm đá nhịp lớn nhất thế giới (146m) được hoàn thành năm 2001.

Cầu nổi tiếng nhất là cầu Port Du Gard Aqueduct, xây dựng năm 19 trước công nguyên với ba tầng vòm nửa hình tròn, tầng dưới có 6 vòm, tầng 2 có 11 vòm, tầng 3 có 33 vòm, trụ trên kênh Du Thủy ở phía Nam nước Pháp.1 - Cau Port Du Gard Aqueduct, ở phía Nam nước Pháp Được xây dựng vào năm 1673, cầu Kintai ở Nhật Bản là vòm đã được xây dựng với câu tạo vòm bằng gỗ. Cây cầu gỗ dài khoảng 200 m, bao gồm 5 nhịp vòm tuần tự bằng gỗ trên bốn trụ cầu đá bắc qua sông Nishiki.2 - Cầu vòm gỗ Kintai ở Nhật Bản Nổi bậc là cầu vòm Iron bằng gang đầu tiên được xây dựng ở Anh qua sông Coallrook da le Severn năm 1776-1779. Là biểu tượng của cuộc cách mạng công nghiệp thế kỷ 18.3 - Cầu vòm Iron bằng gang đầu tiên ở Anh Cầu vòm thép Eads 3 nhịp 153+159+153m qua sông Mississipi năm 1868- 1874, cầu có 2 làn xe lửa chạy trên và dưới, đây là cầu vòm bằng thép đầu tiên được xây dựng ở Mỹ. yen \RIIIIItilltlittinkneelunm UL Hinh 1.4 - Cau vom thép dau tién Eads 6 My Một trong những cầu vòm thép nổi tiếng trên thế giới là cầu Sydney 6 Australia xây dựng năm 1924-1932, có nhịp chính 503m, có bề rộng đến 48.8m cho 2 làn xe lửa, 8 làn xe ôtô, 1 làn xe đạp và 1 lề người đi bộ.

Đây là cầu một nhịp với bề rộng lớn nhất thế giới và là cầu vòm thép cao nhất với đỉnh cầu cao tới 134m bên trên cảng.5 - Cầu vòm thép một nhịp rộng nhất thế giới ở Úc Gần đây, việc cải tiến và phát triển thêm của công nghệ ống thép nhôi bê tông , kết hợp sự làm việc của thép và bê tông trong cầu vòm đã giúp cho hàng loạt các cây cầu ra đời trên thế giới, đặc biệt phát triển mạnh mẽ và nhanh chóng ở Trung Quốc. Kết cấu ống thép nhồi bê tông bao gồm vỏ thép bên ngoài và lõi bê tông làm việc liên hợp, làm cho kết cấu này có rất nhiều ưu điểm. Một số ưu điểm chính có thể kế đến như sau: s _ Bê tông bên trong không bị co ngót do không bị mất nước mà trái lại còn nở thể tích, điều này giúp bê tông bên trong và ống thép bên ngoài làm việc cùng nhau, tăng khả năng chịu lực dưới tác dụng của tải trọng khai thác. e _ Việc lấp đầy bê tông giúp tăng cường khả năng chống gỉ bên trong của ống thép, tăng cường độ cứng, giảm biến dạng và độ mánh của vòm, qua đó tăng tính ổn định cục bộ và tông thể sườn vòm trong quá trình làm việc dưới tác dụng của tải trọng khai thác.

s _ Ống tròn có độ cứng chống xoắn cao hơn các tiết diện hở khác; Khi dùng ống tròn nhồi bê tông có thể tiết kiệm khoảng 40% lượng thép so với kết cau BTCT thông thường. s _ Mặt ngoài ống thép dé bảo vệ chống ri hơn các loại tiết diện có hình dạng phức tạp.6 - Cầu vòm ống thép nhôi bê tông Xiyanping, Trung Quốc 10m _ 550m 100m Larae column | _ ZA | Flank Hinh 1.7 - Cau Lupu, Trung Quéc Như vậy, cùng với sự phát triển không ngừng của khoa học kỹ thuật, hệ thống cầu vòm trên thế giới đã không ngừng thay đồi và phát triển nhanh chóng, khai thác triệt để những ưu điểm về sự làm việc của vật liệu, xây dựng nhiều công trình cầu vòm có quy mô lớn và kỹ thuật cao. Sự phát triển cầu vòm ở Việt Nam Cầu vòm ống thép nhồi bê tông đã được sử dụng rất nhiều trên thế giới. Tuy nhiên ở Việt Nam, việc áp dụng công nghệ ống thép nhôi bê tông trong xây dựng công trình cầu chỉ mới bắt đầu trong hơn 10 năm.

Cầu Ông Lớn nằm trên đại lộ Nguyễn Văn Linh, Quận 7- Thành phố Hồ Chí Minh là công trình cầu sử dụng kết cấu ống thép nhồi bê tông đầu tiên ở nước ta, được thiết kế vào năm 2001 đến năm 2004 thì được đưa vào sử dụng.8 - Cầu Ông Lớn , Q 7- Tp. Hồ Chí Minh Cầu Bình Lợi 2 ( thuộc dự án Tân Sơn Nhất - Cầu Bình Lợi và đường vành đai ngoài khởi công vào ngày 09 tháng 6 năm 2008, khánh thành vào thang 09 năm 2013, là cầu vòm mạng lưới đầu tiên ở nước ta, cầu được xây dựng với 8 làn xe mang kiểu dáng kiến trúc vòm Nielsen do Công ty GS Engineering & Contruction, Hàn Quốc đầu tư xây dựng.9 - Cầu Bình Lợi , Quận Bình Thạnh - Tp. Hồ Chí Minh Cầu Rồng là công trình kết nối giao thông quan trọng giữa 2 quận trung tâm TP. Đà Nẵng là Hải Châu và Sơn Trà.

Đơn vị tư vấn là Louis Berger Group (Mỹ) liên danh với Ammann Whitney (Mỹ) cùng với sự tham gia của TDIC 533 (Việt Nam) thiết kế. Cầu mang hình dáng Rồng bay với 3 nhịp chính cấu tạo bằng các vòm ống thép bằng cấu trúc độc đáo.
