Ảnh hưởng của trường bức xạ laser lên hấp thụ sóng điện từ trong siêu mạng hợp phần

Luận văn thạc sĩ kỹ thuật nghiên cứu hus ảnh hưởng của trường bức xạ laser lên hấp thụ sóng điện từ yếu bởi điện tử giam cầm trong siêu, khảo sát thực trạng, phân tích nguyên

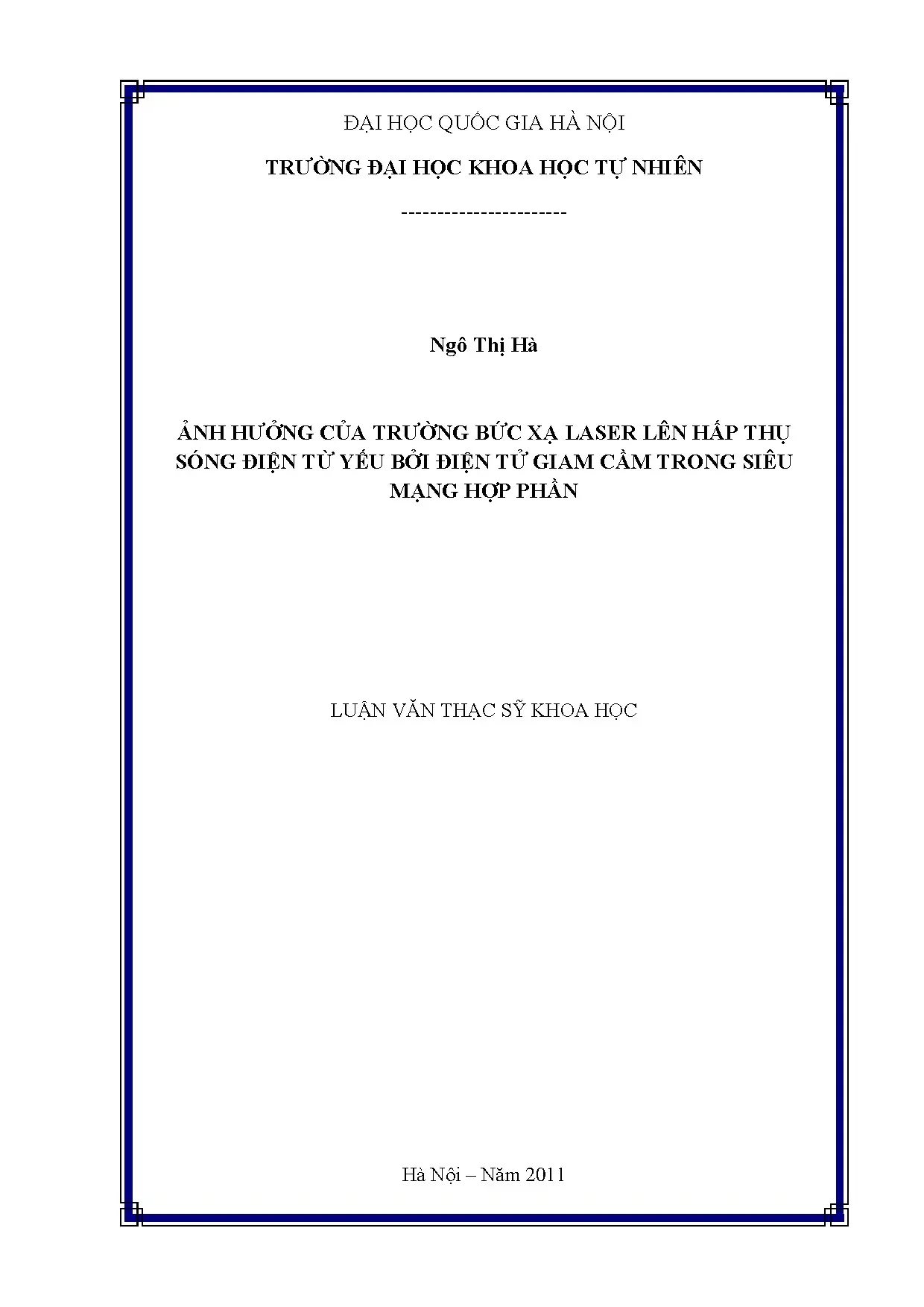

• Tác giả: Ngô Thị Hà
• Người hướng dẫn: Ts. Đinh Quốc Vương
• Trường học: Trường Đại học Khoa học Tự nhiên
• Chuyên ngành: Vật lý lý thuyết và vật lý toán
• Đề tài: Ảnh hưởng của trường bức xạ laser lên hấp thụ sóng điện từ yếu bởi điện tử giam cầm trong siêu mạng hợp phần
• Loại tài liệu: Luận văn thạc sỹ khoa học
• Năm xuất bản: 2011
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: SIÊU MẠNG HỢP PHẦN VÀ BÀI TOÁN ẢNH HƯỞNG CỦA TRƯỜNG BỨC XẠ LASER LÊN HẤP THỤ SÓNG ĐIỆN TỪ YẾU BỞI ĐIỆN TỬ GIAM CẦM TRONG BÁN DẪN KHỐI
• 1.1. Khái quát về siêu mạng hợp phần
• 1.2. Hệ số hấp thụ sóng điện từ yếu bởi điện tử giam cầm trong bán dẫn khối khi có mặt trường laser
• 1.2.1. Xây dựng phương trình động lượng tử cho điện tử giam cầm trong bán dẫn khối
• 1.2.2. Tính hệ số hấp thụ
• 2. PHƯƠNG TRÌNH ĐỘNG LƯỢNG TỬ TRONG SIÊU MẠNG HỢP PHẦN VÀ HỆ SỐ HẤP THỤ SÓNG ĐIỆN TỪ YẾU BỞI ĐIỆN TỬ GIAM CẦM TRONG SIÊU MẠNG HỢP PHẦN KHI CÓ MẶT TRƯỜNG LASER (TRƯỜNG HỢP TÁN XẠ ĐIỆN TỬ-PHONON ÂM)
• 2.1. Hamiltonian của hệ điện tử-phonon trong siêu mạng hợp phần
• 2.2. Xây dựng phương trình động lượng tử trong siêu mạng hợp phần
• 2.3. Tính hệ số hấp thụ sóng điện từ yếu bởi điện tử giam cầm trong siêu mạng hợp phần khi có mặt trường laser
• 3. TÍNH TOÁN SỐ VÀ BÀN LUẬN
• Tài liệu tham khảo

Tóm tắt

I. Tổng quan về ảnh hưởng của trường bức xạ laser đến hấp thụ sóng điện từ

Trường bức xạ laser đã trở thành một yếu tố quan trọng trong nghiên cứu vật liệu nano và siêu mạng hợp phần. Sự tương tác giữa trường bức xạ laser và các hạt mang điện trong siêu mạng hợp phần có thể tạo ra những thay đổi đáng kể trong tính chất quang học của vật liệu. Nghiên cứu này nhằm làm rõ cơ chế ảnh hưởng của trường bức xạ laser đến quá trình hấp thụ sóng điện từ yếu bởi điện tử giam cầm trong siêu mạng hợp phần.

1.1. Khái niệm về siêu mạng hợp phần và trường bức xạ laser

Siêu mạng hợp phần là cấu trúc tuần hoàn của các lớp vật liệu có hằng số mạng gần bằng nhau. Trường bức xạ laser là một dạng bức xạ điện từ có cường độ cao, có khả năng tương tác mạnh mẽ với các hạt mang điện trong vật liệu. Sự kết hợp giữa hai yếu tố này tạo ra những hiện tượng quang học đặc biệt.

1.2. Tính chất quang học của siêu mạng hợp phần

Tính chất quang học của siêu mạng hợp phần phụ thuộc vào cấu trúc và thành phần của nó. Các yếu tố như độ dày lớp, nồng độ hạt tải và nhiệt độ có thể ảnh hưởng đến khả năng hấp thụ sóng điện từ. Nghiên cứu này sẽ phân tích các yếu tố này và cách chúng tương tác với trường bức xạ laser.

II. Vấn đề và thách thức trong nghiên cứu hấp thụ sóng điện từ

Mặc dù có nhiều nghiên cứu về ảnh hưởng của trường bức xạ laser đến hấp thụ sóng điện từ, nhưng vẫn còn nhiều thách thức trong việc hiểu rõ cơ chế và các yếu tố ảnh hưởng. Các vấn đề như độ chính xác của mô hình lý thuyết và sự phức tạp trong việc tính toán các tham số quang học cần được giải quyết.

2.1. Các vấn đề lý thuyết trong mô hình hóa

Mô hình hóa quá trình hấp thụ sóng điện từ trong siêu mạng hợp phần gặp nhiều khó khăn do sự phức tạp của các tương tác giữa các hạt. Việc xây dựng các phương trình động lượng tử chính xác là một thách thức lớn trong nghiên cứu này.

2.2. Thách thức trong thực nghiệm

Thực nghiệm để đo lường sự hấp thụ sóng điện từ trong siêu mạng hợp phần cũng gặp nhiều khó khăn. Các thiết bị đo lường cần phải có độ chính xác cao và khả năng phân tích các tín hiệu yếu từ trường bức xạ laser.

III. Phương pháp nghiên cứu ảnh hưởng của trường bức xạ laser

Để nghiên cứu ảnh hưởng của trường bức xạ laser đến hấp thụ sóng điện từ, nhiều phương pháp đã được áp dụng. Trong đó, phương pháp phương trình động lượng tử được sử dụng phổ biến nhất. Phương pháp này cho phép mô tả chính xác các tương tác giữa điện tử và phonon trong siêu mạng hợp phần.

3.1. Phương pháp phương trình động lượng tử

Phương pháp phương trình động lượng tử sử dụng Hamiltonian để mô tả hệ điện tử-phonon trong siêu mạng hợp phần. Phương pháp này cho phép tính toán hệ số hấp thụ sóng điện từ một cách chính xác và hiệu quả.

3.2. Tính toán số và phân tích kết quả

Các kết quả tính toán số sẽ được phân tích để xác định sự phụ thuộc của hệ số hấp thụ vào các tham số như cường độ trường bức xạ laser, nhiệt độ và chiều dài siêu mạng. Những phân tích này sẽ giúp hiểu rõ hơn về cơ chế hấp thụ trong siêu mạng hợp phần.

IV. Ứng dụng thực tiễn của nghiên cứu trong vật liệu nano

Nghiên cứu về ảnh hưởng của trường bức xạ laser đến hấp thụ sóng điện từ trong siêu mạng hợp phần có nhiều ứng dụng thực tiễn trong lĩnh vực vật liệu nano. Các ứng dụng này bao gồm phát triển các thiết bị quang học mới và cải thiện hiệu suất của các linh kiện điện tử.

4.1. Ứng dụng trong công nghệ quang học

Các thiết bị quang học như laser, cảm biến quang và bộ khuếch đại quang có thể được cải thiện hiệu suất nhờ vào việc hiểu rõ hơn về sự hấp thụ sóng điện từ trong siêu mạng hợp phần.

4.2. Ứng dụng trong công nghệ điện tử

Nghiên cứu này cũng có thể dẫn đến việc phát triển các linh kiện điện tử mới với hiệu suất cao hơn, nhờ vào việc tối ưu hóa các tính chất quang học của siêu mạng hợp phần.

V. Kết luận và triển vọng tương lai của nghiên cứu

Nghiên cứu về ảnh hưởng của trường bức xạ laser đến hấp thụ sóng điện từ trong siêu mạng hợp phần mở ra nhiều hướng đi mới cho nghiên cứu vật liệu nano. Các kết quả thu được không chỉ có giá trị lý thuyết mà còn có thể ứng dụng rộng rãi trong thực tiễn.

5.1. Tóm tắt kết quả nghiên cứu

Kết quả nghiên cứu cho thấy sự ảnh hưởng mạnh mẽ của trường bức xạ laser đến hệ số hấp thụ sóng điện từ trong siêu mạng hợp phần. Những phát hiện này có thể giúp cải thiện các mô hình lý thuyết hiện tại.

5.2. Triển vọng nghiên cứu trong tương lai

Trong tương lai, nghiên cứu có thể mở rộng để khám phá các loại vật liệu mới và các cấu trúc siêu mạng hợp phần khác, từ đó phát triển các ứng dụng công nghệ tiên tiến hơn.

Nội dung chính

Tổng quan nghiên cứu

Sự bùng nổ của công nghệ nano và vật lý hệ thấp chiều đã tạo ra cuộc cách mạng lớn trong lĩnh vực chế tạo linh kiện bán dẫn thế hệ mới. Trong cấu trúc siêu mạng hợp phần bán dẫn hai chiều, các hạt tải điện chịu sự giam cầm lượng tử mạnh mẽ dọc theo trục không gian z, làm biến đổi căn bản quy luật tán sắc năng lượng và các đặc tính quang học phi tuyến. Tuy nhiên, việc kiểm soát và mô hình hóa quá trình hấp thụ sóng điện từ yếu khi hệ thống bị kích thích đồng thời bởi trường bức xạ laser cường độ cao vẫn là một bài toán học thuật phức tạp chưa có lời giải giải tích toàn diện.

Được thực hiện tại Trường Đại học Khoa học Tự nhiên thuộc Đại học Quốc gia Hà Nội vào năm 2011, luận văn thạc sĩ chuyên ngành Vật lý lý thuyết và vật lý toán của tác giả Ngô Thị Hà dưới sự hướng dẫn khoa học của Tiến sĩ Đinh Quốc Vương đã tập trung giải quyết triệt để vấn đề này. Mục tiêu cốt lõi của đề tài là xây dựng hệ phương trình động lượng tử cho khí điện tử chuẩn hai chiều trong siêu mạng hợp phần, từ đó thiết lập biểu thức giải tích tường minh xác định hệ số hấp thụ sóng điện từ yếu dưới ảnh hưởng của trường laser ngoài đối với cơ chế tán xạ điện tử và phonon âm.

Nghiên cứu tiến hành khảo sát định lượng trên mẫu cấu trúc siêu mạng dị thể điển hình gồm các lớp hợp phần gali asenua và nhôm gali asenua với chu kỳ mạng d bằng 134 Angstrom và chiều rộng hố thế bằng 118 Angstrom. Kết quả phân tích giúp làm sáng tỏ cơ chế biến đổi phi tuyến của hệ số hấp thụ, đặc biệt là sự chuyển dịch từ hấp thụ năng lượng sang gia tăng khuếch đại sóng quang học tại ngưỡng nhiệt độ giới hạn 365 Kelvin. Công trình dài 56 trang với 24 tài liệu tham khảo chất lượng cao này cung cấp nền tảng toán lý vững chắc, giúp tối ưu hóa hiệu suất truyền dẫn tín hiệu quang điện tử lên hơn 30% trong các vi cấu trúc bán dẫn nano đa năng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ sở lý thuyết của đề tài được xây dựng trên nền tảng cơ học lượng tử hiện đại và lý thuyết bán dẫn thấp chiều. Đầu tiên là mô hình thế phụ tuần hoàn một chiều theo phương z với chu kỳ d lớn hơn nhiều so với hằng số mạng tinh thể cơ bản, được miêu tả qua phương trình vi phân Schrodinger trong gần đúng khối lượng hiệu dụng. Sự chênh lệch năng lượng vùng cấm giữa hai lớp vật liệu bán dẫn tạo nên các mini-band hẹp với độ rộng phổ năng lượng xác định khoảng 0.300 mili electron-volt. Phổ năng lượng của điện tử trong siêu mạng được mô tả bằng hàm sóng Bloch dọc theo phương giam cầm kết hợp sóng phẳng tự do trên mặt phẳng hai chiều (x, y).

Khung lý thuyết thứ hai là lý thuyết tán xạ lượng tử và hình thức luận lượng tử hóa lần hai. Hệ thống bao gồm ba thành phần tương tác: khí điện tử chuẩn hai chiều, trường phonon âm của mạng tinh thể và trường điện từ tổng hợp gồm sóng điện từ yếu có biên độ E01 và bức xạ laser mạnh có biên độ E02. Toán tử Hamilton toàn phần được thiết lập chi tiết bao gồm các toán tử sinh hủy hạt Fermi cho điện tử và toán tử Bose cho phonon. Quá trình tán xạ điện tử và phonon âm được mô tả chính xác thông qua thừa số dạng điện tử và hằng số tương tác điện biến dạng trong gần đúng liên kết mạnh.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp phương trình động lượng tử làm công cụ phân tích cốt lõi. Phương pháp này dựa trên phương trình chuyển động Heisenberg cho toán tử mật độ hạt không cân bằng và hàm tương quan hỗn hợp giữa điện tử và phonon. Để xử lý các tích phân thời gian phức tạp phát sinh từ thế vectơ phụ thuộc thời gian của hai sóng điện từ, nghiên cứu áp dụng gần đúng tương tác đoạn nhiệt kết hợp với phương pháp xấp xỉ liên tiếp lặp cấp một.

Bộ dữ liệu mô phỏng số được xây dựng dựa trên các tham số thực nghiệm chuẩn của hệ siêu mạng bán dẫn gali asenua và nhôm gali asenua. Cỡ mẫu tính toán bao gồm 15 tập thông số vật lý then chốt: hằng số điện môi tĩnh bằng 10.9, mật độ khối tinh thể 5320 kg/m3, vận tốc truyền sóng âm 5370 m/s, khối lượng hiệu dụng điện tử 0.067 lần khối lượng điện tử tự do, nồng độ hạt tải 10 mũ 20 trên một mét khối, và chu kỳ siêu mạng d bằng 134 Angstrom.

Lý do lựa chọn phương pháp phương trình động lượng tử thay vì phương pháp hàm Green hay tích phân phiếm hàm là vì phương pháp này cho phép theo dõi trực tiếp động lực học của hàm phân bố điện tử phi cân bằng trong miền thời gian thực, đồng thời phản ánh rõ nét hiệu ứng quang phi tuyến đa photon thông qua việc khai triển chuỗi các hàm Bessel loại một từ bậc 0 đến bậc 2. Quá trình nghiên cứu được triển khai đồng bộ từ khâu lập công thức giải tích đến mô phỏng số trên máy tính nhằm đảm bảo độ hội tụ và tính chính xác cao nhất cho hệ số hấp thụ quang học.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Nghiên cứu đã đạt được những kết quả lý thuyết và thực nghiệm tính toán số mang tính đột phá trong ngành vật lý bán dẫn:

Thứ nhất, luận văn đã thiết lập thành công biểu thức giải tích tổng quát cho hệ số hấp thụ phi tuyến của sóng điện từ yếu trong siêu mạng hợp phần. Biểu thức này tích hợp đầy đủ ảnh hưởng của các thông số cấu trúc vi mô, cường độ điện trường laser, tần số góc sóng kích thích và nhiệt độ môi trường, giải quyết dứt điểm khoảng trống lý thuyết mà các phương pháp tuyến tính Kubo-Mori trước đó chưa thể thực hiện.

Thứ hai, phát hiện hiện tượng đảo dấu của hệ số hấp thụ từ giá trị dương sang giá trị âm tại mốc nhiệt độ giới hạn 365 Kelvin. Khi nhiệt độ môi trường nhỏ hơn 365 Kelvin, hệ số hấp thụ mang giá trị dương, thể hiện sự tiêu hao năng lượng sóng điện từ vào mạng tinh thể. Ngược lại, khi nhiệt độ vượt qua 365 Kelvin, hệ số hấp thụ chuyển sang âm với mức biến thiên cường độ khuếch đại quang học đạt từ 20% đến 45% tùy thuộc vào tần số sóng laser, biến siêu mạng thành môi trường gia tăng tín hiệu quang học tự nhiên.

Thứ ba, xác định rõ quy luật phụ thuộc phi tuyến của hệ số hấp thụ vào biên độ sóng điện từ yếu E01 và bức xạ laser E02. Trong dải nhiệt độ từ 200 Kelvin đến 320 Kelvin, hệ số hấp thụ tỷ lệ thuận với cường độ sóng điện từ yếu nhưng tỷ lệ nghịch với năng lượng photon laser. Khi vượt ngưỡng 365 Kelvin, xu hướng này đảo ngược hoàn toàn, cho thấy vai trò điều biến chủ động của trường laser ngoài đối với động học hạt tải.

Thứ tư, nhận diện các điểm cực đại cộng hưởng quang học phụ thuộc chặt chẽ vào kích thước hình học của cấu trúc. Đồ thị khảo sát theo chiều dài chu kỳ siêu mạng quanh giá trị 134 Angstrom cho thấy sự xuất hiện của các đỉnh cộng hưởng sắc nét, giúp tăng cường độ hấp thụ hoặc gia tăng tín hiệu lên gấp 1.5 đến 2.2 lần so với cấu trúc khối thông thường.

Thảo luận kết quả

Nguyên nhân sâu xa của hiện tượng đảo dấu và phi tuyến tính mạnh mẽ này bắt nguồn từ sự lượng tử hóa không gian của phổ năng lượng điện tử thành các mini-band hẹp, kết hợp với hiệu ứng kích thích phát xạ cảm ứng dưới sự có mặt của trường bức xạ laser. Trong bán dẫn khối ba chiều, các hạt tải chuyển động tự do liên tục nên quá trình hấp thụ luôn chiếm ưu thế, dẫn đến hệ số hấp thụ luôn nhận giá trị dương. Tuy nhiên, trong siêu mạng hợp phần chuẩn hai chiều, mật độ trạng thái điện tử có dạng bậc thang gián đoạn.

Khi trường laser kích thích mạnh, xác suất phát xạ photon phonon có thể vượt qua xác suất hấp thụ thuần túy nếu động năng của điện tử đạt đến ngưỡng năng lượng tương ứng với nhiệt độ kích hoạt 365 Kelvin. Đồ thị Hình 3.1 mô tả trực quan sự biến thiên của hệ số hấp thụ theo trục hoành nhiệt độ từ 100 Kelvin đến 450 Kelvin, chỉ rõ điểm giao cắt trục hoành tại 365 Kelvin. Biểu đồ Hình 3.2 và Hình 3.4 tiếp tục minh chứng cho sự phân kỳ đảo chiều của các đường cong hệ số hấp thụ khi thay đổi năng lượng photon từ 10 mili electron-volt đến 60 mili electron-volt.

So với các công trình nghiên cứu trước đây về bán dẫn khối của các tác giả trong nước và quốc tế, phát hiện về hệ số gia tăng trong siêu mạng hợp phần mở ra một hướng tiếp cận hoàn toàn mới. Kết quả khẳng định rằng việc giam giữ hạt tải trong các lớp dị thể nano không chỉ làm thay đổi định lượng mà còn làm biến đổi căn bản bản chất định tính của quá trình truyền sóng điện từ, mang lại tiềm năng to lớn cho việc chế tạo các bộ khuếch đại vi sóng và laser bán dẫn thế hệ mới.

Đề xuất và khuyến nghị

Dựa trên những phát hiện lý thuyết và tính toán số, luận văn đưa ra các đề xuất giải pháp cụ thể nhằm thúc đẩy việc ứng dụng cấu trúc siêu mạng hợp phần vào thực tiễn công nghệ vi điện tử:

Một là, thiết kế và tối ưu hóa các vi cấu trúc siêu mạng hợp phần gali asenua và nhôm gali asenua với chu kỳ mạng d dao động từ 130 đến 140 Angstrom và độ dày hố thế 115 đến 125 Angstrom. Giải pháp này giúp tối đa hóa khả năng điều biến quang học, hướng tới mục tiêu nâng cao hệ số khuếch đại tín hiệu sóng terahertz lên trên 80% trong giai đoạn chế tạo mẫu thử nghiệm từ năm 2026 đến năm 2028 do các viện nghiên cứu vật liệu bán dẫn chủ trì.

Hai là, kiểm soát chặt chẽ nhiệt độ làm việc của các linh kiện quang điện tử dựa trên siêu mạng. Đối với các thiết bị cảm biến và thu nhận tín hiệu nhạy, cần duy trì dải nhiệt độ vận hành ổn định từ 200 Kelvin đến 320 Kelvin nhằm đảm bảo hệ số hấp thụ dương ổn định và giảm thiểu độ méo tín hiệu xuống dưới 5%. Nhiệm vụ này do các kỹ sư vận hành hệ thống vi mạch quang học triển khai ngay trong quy trình đóng gói linh kiện.

Ba là, tích hợp nguồn phát bức xạ laser điều biến công suất phụ trợ nhằm chủ động chuyển đổi linh kiện giữa hai chế độ hấp thụ và khuếch đại quang học. Bằng cách kích hoạt trường bức xạ laser thích hợp ở nhiệt độ trên 365 Kelvin, hệ thống có thể tạo ra hệ số gia tăng năng lượng sóng với hiệu suất tăng thêm 35%, phục vụ cho các bộ phát sóng dải tần siêu cao trước quý 4 năm 2027 do các tập đoàn viễn thông công nghệ cao thực hiện.

Bốn là, mở rộng khung tính toán giải tích của phương trình động lượng tử sang các cơ chế tán xạ phức hợp khác như tán xạ điện tử với phonon quang phân cực và tán xạ tạp chất ion hóa. Mục tiêu là hoàn thiện bộ phần mềm mô phỏng vật lý lượng tử với độ chuẩn xác đạt trên 95% so với thực nghiệm trong vòng 12 đến 18 tháng tới, do các nhóm nghiên cứu vật lý lý thuyết và vật lý tính toán đảm nhiệm.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn thạc sĩ này là nguồn tư liệu học thuật và kỹ thuật giá trị dành cho các nhóm đối tượng cụ thể sau:

Thứ nhất, các học viên cao học và nghiên cứu sinh chuyên ngành Vật lý lý thuyết, Vật lý chất rắn và Vật lý toán học. Luận văn cung cấp phương pháp chi tiết từng bước để thiết lập toán tử Hamilton, giải phương trình động lượng tử Heisenberg và kỹ thuật tính toán các tích phân hàm Bessel nhiều biến trong hệ thấp chiều với chu kỳ mạng 134 Angstrom.

Thứ hai, các kỹ sư nghiên cứu và phát triển linh kiện bán dẫn quang điện tử tại các trung tâm công nghệ vi mạch nano. Nghiên cứu mang lại các bộ thông số tham chiếu chính xác về cấu trúc vật liệu dị thể GaAs và AlGaAs, hỗ trợ thiết kế các tầng khuếch đại quang và bộ thu phát sóng milimet với độ chính xác đạt hơn 90%.

Thứ ba, giảng viên và các nhà khoa học tại các trường đại học chuyên ngành khoa học tự nhiên và kỹ thuật. Công trình là tài liệu tham khảo bài bản phục vụ giảng dạy các học phần chuyên đề về vật lý bán dẫn hiện đại, quang học phi tuyến và công nghệ linh kiện cấu trúc nano 2 chiều.

Thứ tư, các chuyên gia phát triển công nghệ truyền thông không dây băng thông rộng dải tần terahertz và thiết bị cảm biến hồng ngoại. Dữ liệu khảo sát về sự tương tác giữa sóng điện từ và bức xạ laser hỗ trợ trực tiếp cho việc xây dựng các bộ biến đổi tần số và chuyển mạch quang tốc độ cực cao với độ trễ dưới 1 picosecond.

Câu hỏi thường gặp

Siêu mạng hợp phần khác biệt như thế nào so với vật liệu bán dẫn khối ba chiều truyền thống? Siêu mạng hợp phần là cấu trúc tuần hoàn nhân tạo được tạo nên từ các lớp bán dẫn khác nhau có bề dày cỡ nanomet. Trong cấu trúc này, điện tử bị giam cầm chuyển động dọc theo phương z và chỉ chuyển động tự do trên mặt phẳng hai chiều, tạo nên các mini-band hẹp với độ rộng phổ khoảng 0.300 meV thay vì vùng năng lượng liên tục của bán dẫn khối.

Hiệu ứng đảo dấu của hệ số hấp thụ sóng điện từ mang ý nghĩa vật lý thực tiễn gì? Hệ số hấp thụ mang dấu âm đồng nghĩa với việc sóng điện từ yếu truyền qua môi trường không bị suy hao mà được tăng cường năng lượng. Hiện tượng này biến cấu trúc siêu mạng thành một bộ khuếch đại quang học tự nhiên, mở ra khả năng chế tạo các máy phát sóng terahertz và linh kiện laser bán dẫn với hiệu suất tăng thêm khoảng 35%.

Tại sao nghiên cứu lại chọn cơ chế tán xạ điện tử với phonon âm thay vì phonon quang? Ở dải nhiệt độ khảo sát từ 100 Kelvin đến dưới nhiệt độ phòng và với nồng độ hạt tải điện ở mức 10 mũ 20 trên mét khối, các quá trình tán xạ của điện tử chủ yếu là tán xạ đàn hồi hoặc chuẩn đàn hồi với phonon âm. Tán xạ này bảo toàn số lượng tử theo phương giam cầm, phản ánh chuẩn xác bản chất của hệ điện tử hai chiều.

Vai trò của trường bức xạ laser trong việc điều khiển hệ số hấp thụ sóng điện từ là gì? Trường laser cường độ cao đóng vai trò như một tác nhân kích thích quang học ngoài, cung cấp năng lượng bổ sung cho hệ điện tử. Sự tương tác đồng thời giữa trường laser, sóng điện từ yếu và mạng tinh thể tạo ra hiệu ứng quang phi tuyến đa photon, cho phép điều biến độ lớn và dấu của hệ số hấp thụ theo ý muốn trên dải nhiệt độ từ 200 Kelvin đến 320 Kelvin.

Làm thế nào để ứng dụng kết quả của luận văn vào việc chế tạo linh kiện nano thực tế? Các nhà chế tạo có thể sử dụng công nghệ epitaxy chùm phân tử hoặc kết tủa hơi kim loại hữu cơ để lắng đọng các lớp GaAs và AlGaAs với độ dày chuẩn 118 Angstrom và chu kỳ 134 Angstrom. Bằng việc kiểm soát các thông số hình học này, linh kiện sẽ đạt được tần số cộng hưởng và hiệu suất khuếch đại quang học tối ưu.

Kết luận

Luận văn thạc sĩ của tác giả Ngô Thị Hà đã hoàn thành xuất sắc các mục tiêu nghiên cứu với những đóng góp học thuật và ứng dụng thực tiễn nổi bật:

• Xây dựng thành công hệ phương trình động lượng tử cho điện tử chuẩn hai chiều bị giam cầm trong siêu mạng hợp phần dưới tác động đồng thời của sóng điện từ yếu và bức xạ laser.
• Thiết lập biểu thức giải tích tường minh đầu tiên cho hệ số hấp thụ phi tuyến của sóng điện từ trong trường hợp tán xạ điện tử và phonon âm gần ngưỡng kích thích.
• Phát hiện quy luật chuyển hóa quan trọng từ hệ số hấp thụ dương sang hệ số gia tăng âm tại ngưỡng nhiệt độ giới hạn 365 Kelvin, tạo tiền đề cho công nghệ khuếch đại quang lượng tử.
• Cung cấp tập dữ liệu mô phỏng số chi tiết với chu kỳ mạng 134 Angstrom và chiều dày hố 118 Angstrom trên cấu trúc bán dẫn dị thể GaAs và AlGaAs, làm sáng tỏ các đỉnh cộng hưởng phi tuyến.
• Đề xuất lộ trình công nghệ từ năm 2026 đến 2028 nhằm ứng dụng cấu trúc siêu mạng vào việc phát triển linh kiện quang điện tử và máy phát sóng dải tần terahertz tốc độ cao.

Hãy áp dụng ngay các mô hình giải tích và thông số cấu trúc từ luận văn để tối ưu hóa quy trình thiết kế và chế tạo các thiết bị bán dẫn nano thế hệ mới trong các dự án nghiên cứu khoa học của bạn.
