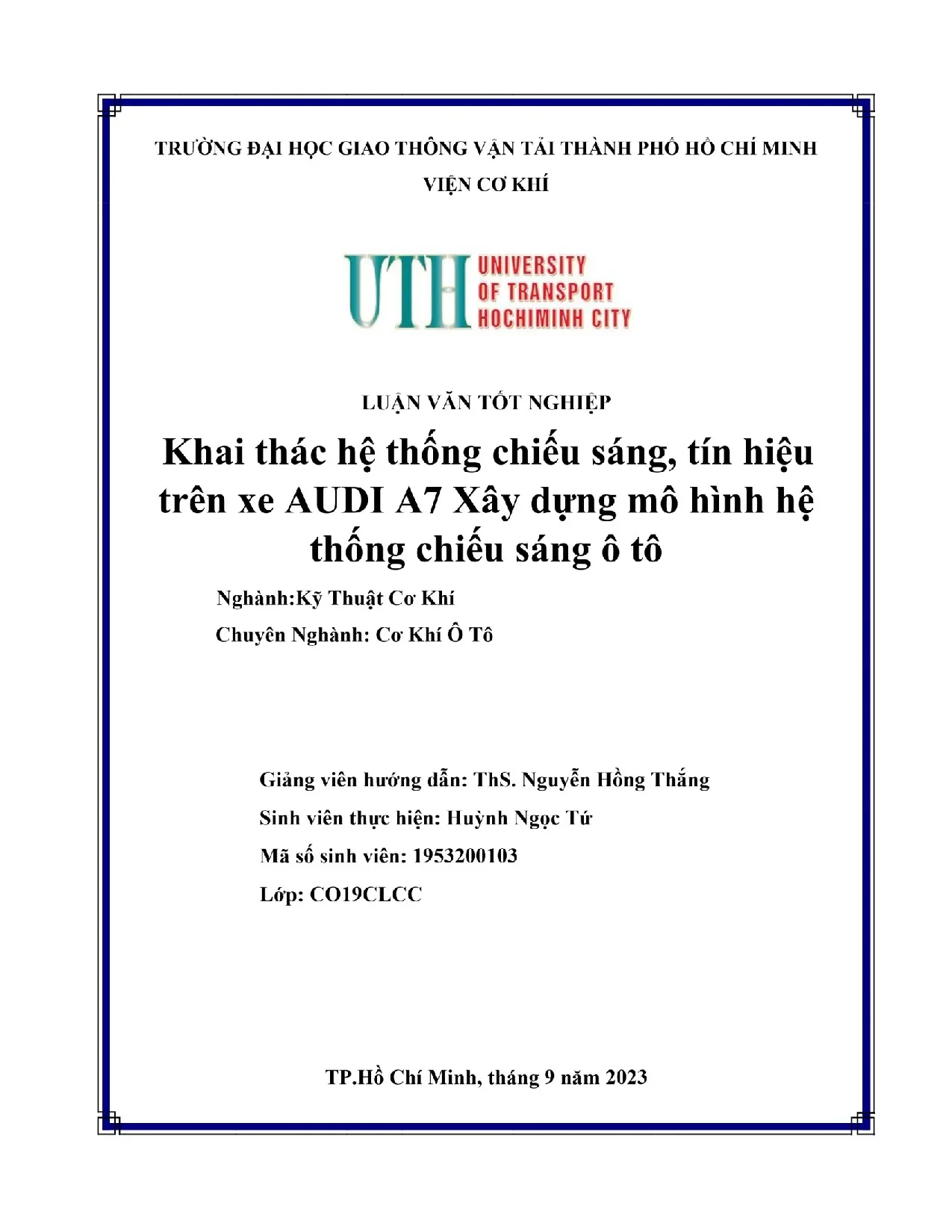

Luận văn: Khai thác hệ thống chiếu sáng tín hiệu trên xe Audi A7

Luận văn phân tích hệ thống chiếu sáng tín hiệu xe Audi A7, trình bày quy trình xây dựng mô hình thực tế phục vụ học tập và nghiên cứu.

• Tác giả: Huỳnh Ngọc Tứ
• Người hướng dẫn: Nguyễn Hồng Thắng
• Trường học: Trường Đại học Giao thông vận tải TP.HCM
• Chuyên ngành: Kỹ thuật ô tô
• Đề tài: Xây dựng mô hình hệ thống chiếu sáng ô tô trên Audi A7
• Loại tài liệu: Luận văn tốt nghiệp
• Địa điểm: Hồ Chí Minh

Tóm tắt

I. Tổng Quan Về Hệ Thống Chiếu Sáng Ô Tô Audi A7

Hệ thống chiếu sáng ô tô đóng vai trò quan trọng trong việc đảm bảo an toàn và nâng cao trải nghiệm lái xe. Đối với Audi A7, một trong những mẫu xe sang trọng hàng đầu hiện nay, mô hình hệ thống chiếu sáng được thiết kế với công nghệ hiện đại và tính năng thông minh. Hệ thống này không chỉ phục vụ chức năng cơ bản như chiếu sáng đường, tín hiệu báo động mà còn tạo nên tính thẩm mỹ cao cho phương tiện. Cùng với sự phát triển của công nghiệp ô tô, hệ thống điện xe Audi A7 ngày càng được cải tiến để đáp ứng nhu cầu khắt khe của người tiêu dùng hiện đại. Việc xây dựng mô hình hệ thống chiếu sáng giúp kỹ thuật viên hiểu rõ cấu trúc, nguyên lý hoạt động và cách bảo dưỡng hệ thống này một cách hiệu quả.

1.1. Lịch Sử Phát Triển Hệ Thống Chiếu Sáng

Chiếu sáng ô tô đã trải qua nhiều giai đoạn phát triển từ đèn dầu cơ bản đến công nghệ đèn LED và Xenon hiện đại. Trong những năm gần đây, các hãng ô tô như Audi đã đầu tư mạnh vào nghiên cứu phát triển hệ thống đèn thông minh với khả năng tự động điều chỉnh, bảo vệ tầm nhìn tốt hơn. Sự tiến bộ này không chỉ cải thiện an toàn giao thông mà còn góp phần bảo vệ môi trường.

1.2. Ý Nghĩa Của Việc Nghiên Cứu Mô Hình

Xây dựng mô hình hệ thống chiếu sáng Audi A7 có ý nghĩa quan trọng trong lĩnh vực đào tạo kỹ thuật ô tô. Mô hình này giúp sinh viên, kỹ thuật viên nắm vững kiến thức về cấu tạo, nguyên lý, và cách sửa chữa bảo dưỡng. Đây là công cụ học tập hiệu quả, tạo điều kiện thực hành trực tiếp, nâng cao kỹ năng chuyên môn.

II. Cấu Trúc Và Thành Phần Chính Của Mô Hình

Hệ thống chiếu sáng trên Audi A7 bao gồm nhiều thành phần phối hợp với nhau một cách hài hòa. Mô hình hệ thống chiếu sáng tín hiệu được thiết kế theo tiêu chuẩn kỹ thuật cao, tập hợp các đèn phía trước, phía sau, công tắc điều khiển, và các bộ điều khiển điện tử. Mỗi thành phần có chức năng riêng, nhưng kết hợp với nhau tạo nên một hệ thống hoàn chỉnh và an toàn. Cấu trúc mô hình này được xây dựng dựa trên sơ đồ mạch điện thực tế của Audi A7, đảm bảo tính chính xác cao. Việc tách rời các bộ phận thành những phần độc lập giúp dễ dàng trong học tập, sửa chữa và bảo dưỡng từng hệ thống con.

2.1. Hệ Thống Đèn Đầu Xe

Đèn đầu xe Audi A7 được trang bị công nghệ LED hiện đại hoặc Xenon, cung cấp độ sáng cao và tuổi thọ dài. Hệ thống này bao gồm đèn pha chính, đèn dở (demi) và các đèn báo giao thông. Công tắc điều khiển đèn cho phép người lái dễ dàng bật tắt, chuyển đổi giữa các chế độ chiếu sáng.

2.2. Hệ Thống Đèn Phía Sau Và Tín Hiệu

Cụm đèn phía sau trên mô hình bao gồm đèn thắng, đèn lùi, đèn xi-nhan và đèn hazard (báo nguy). Mỗi loại đèn có mã màu riêng, tuân theo tiêu chuẩn quốc tế. Bộ nhấp nháy điều khiển tín hiệu, công tắc hazard kích hoạt cảnh báo nguy hiểm cho các xe khác biết được ý định của lái xe.

III. Sơ Đồ Mạch Điện Và Nguyên Lý Hoạt Động

Sơ đồ mạch điện của mô hình hệ thống chiếu sáng Audi A7 được thiết kế chi tiết, thể hiện rõ ràng đường dẫn điện từ nguồn cấp đến từng bộ phận. Nguyên lý hoạt động dựa trên các mạch điện cơ bản với công tắc, rơ-le điều khiển dòng điện. Bộ điều khiển tự động (Autolight) trên Audi A7 sử dụng cảm biến ánh sáng để tự động bật đèn khi trời tối, tắt khi sáng, nâng cao tiện nghi cho người dùng. Hệ thống này cũng tích hợp các bộ bảo vệ chống quá tải, đảm bảo an toàn cho toàn bộ mạch điện. Sơ đồ mạch chi tiết giúp người học dễ dàng theo dõi, kiểm tra, và khắc phục các lỗi kỹ thuật một cách hiệu quả.

3.1. Sơ Đồ Đèn Pha Và Đèn Demi

Mạch điện đèn pha-cốt bao gồm công tắc chính, rơ-le điều khiển công suất lớn và các dây dẫn chuyên dụng. Đèn demi (đèn kích thước phía trước) được kích hoạt thông qua công tắc tổ hợp, cung cấp ánh sáng yếu để các phương tiện khác nhìn thấy vị trí xe. Sơ đồ này đảm bảo hoạt động chính xác, an toàn cho lái xe.

3.2. Sơ Đồ Xi Nhan Hazard Và Đèn Thắng

Mạch điện xi-nhan sử dụng bộ nhấp nháy để tạo hiệu ứng tín hiệu định kỳ. Đèn hazard được kích hoạt bằng công tắc riêng, cảnh báo nguy hiểm. Đèn thắng và đèn lùi được điều khiển bởi các cảm biến và công tắc chân phanh, tự động sáng khi phanh hoặc lùi xe. Sơ đồ này thể hiện rõ ràng các kết nối điện, hỗ trợ việc bảo dưỡng.

IV. Bảo Dưỡng Sửa Chữa Và Kiểm Tra Mô Hình

Bảo dưỡng hệ thống chiếu sáng Audi A7 là một phần quan trọng trong duy trì hiệu suất xe. Việc xây dựng mô hình hệ thống giúp người học thực hành kỹ năng kiểm tra, thay thế đèn, và khắc phục các lỗi điện một cách an toàn. Công cụ cơ bản như đồng hồ vạn năng (multimeter) được sử dụng để đo điện áp, dòng điện, kiểm tra tính liên tục của mạch. Yêu cầu kỹ thuật cho mô hình bao gồm điện áp cấp là 12V DC, tuân thủ các tiêu chuẩn an toàn điện. Chạy thử mô hình giúp xác nhận tất cả các hệ thống hoạt động bình thường trước khi đưa vào sử dụng. Quá trình này không chỉ đảm bảo chất lượng mô hình mà còn nâng cao kỹ năng chuyên môn của những người thực hiện.

4.1. Dụng Cụ Và Phương Pháp Kiểm Tra

Đồng hồ vạn năng là công cụ chính để kiểm tra hệ thống chiếu sáng. Người sửa chữa cần kiểm tra điện áp tại mỗi thiết bị, dòng điện qua các mạch, và tính liên tục dây dẫn. Phương pháp kiểm tra cần tuân thủ quy trình an toàn, tránh chạm phải các phần có điện cao. Kỹ năng này là nền tảng cho bất kỳ công việc sửa chữa ô tô nào.

4.2. Xử Lý Lỗi Và Bảo Dưỡng Định Kỳ

Các lỗi phổ biến trên hệ thống chiếu sáng bao gồm đèn cháy, mạch đứt, rò rỉ điện. Mã lỗi được Audi A7 hiển thị giúp xác định vấn đề nhanh chóng. Bảo dưỡng định kỳ như thay đèn, kiểm tra dây dẫn, làm sạch kết nối giúp kéo dài tuổi thọ hệ thống và đảm bảo an toàn lái xe.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 TỔNG QUAN VỀ ĐỀ TÀI 1.1 Lý do chọn đề tài Nhu cầu sử dụng xe ô tô cả ngày lẫn đêm là điều khá quan trọng cho nên. Lịch sử phát triển của công nghệ chiếu sáng gắn liền với sự ra đời và phát triển hơn 120 của ngành công nghiệp ô tô. Với vai trò là tầm nhìn tăng khả năng quan sát cho người điều khiển vào ban đêm, công nghệ chiếu sáng là phần khá quan trọng nên luôn được phát triễn và nghiên cứu hàng ngày. Với công nghệ ngày càng tiên tiến nên những năm gần đây hệ thống chiếu sáng trên xe đã có nhiều bước phát triển nhảy vọt.

Sự xuất hiện của bóng đèn tăng áp Xenon với cường độ ánh sáng lớn và tầm chiếu xa các nhà sản xuất ô tô đã giải quyết được bài toán về nguồn chiếu sáng. Nổi bật hơn để ngày càng giúp người lái tối ưu được khả năng điều khiển xe vào ban đêm lần lượt các hệ thông minh ra đời như điều chỉnh góc lái trên mazda, multibeam trên mécesdes, digital matrix LED trên audi với các công nghệ này tài xế không còn phải lo sợ về những vùng tối đột ngột hay gây chói mắt cho những phương tiện di chuyển hướng ngược lại. Hệ thống chiếu sáng cho tới nay gần như là yếu tiên quyết trên một chiếc ô tô đối với thế giới cũng như Việt Nam ta Vì vậy, nhóm làm đề tài mạnh dạn chọn đề tài “Khai thác hệ thống chiếu sáng, tín hiệu trên xe AUDI A7 Xây dựng mô hình hệ thống chiếu sáng ô tô‟‟sau khi xét tính khả thi đề tài, với mục đích thiết kế mô hình phục vụ cho việc giảng dạy và thực tập cho sinh viên khoa Cơ Khí ( chuyên ngành ô tô) trường đại học Giao Thông Vận Tải TP.2 Giới hạn phạm vi nghiên cứu : Khái niệm chiếu sáng trên xe hiện nay rất rộng và vẫn còn tiếp tục được các nhà nghiên cứu cải tiếng và phát triển. Trong phạm vi nghiên cứu của đề tài vì giới hạn về thời gian , kinh phí và khả năng nên đề tài tập trung thiết kế hệ thống chiếu sáng cơ bản trên các xe phổ thông ngày nay Ngoài ra trên mô hình còn được thiết kế thêm các hệ thống tự động bật tắt đèn khi trời sáng và tối và hệ thống tự chuyển pha – cốt, hệ thống này tự nhận biết có xe đi ngược chiều và tự động chuyển chế độ đầu đèn về cốt.3 Mục đích nghiên cứu Từ nhiệm vụ chính của đề tài đặt ra là nghiên cứu thiết kế - chế tạo mô hình hệ thống chiếu sáng đèn thông minh, nội dung nghiên cứu của đề tài được thực hiện với mục đích sau : 1 Luận văn tốt nghiệp SVTH: Huỳnh Ngọc Tứ - Thực hiện việc nghiên cứu tổng quan về hệ thống chiếu sáng – tín hiệu trên xe, nghiên cứu từ thực tế của hệ thống chiếu sáng trên xe - Tìm ra phương án thiết kế khả thi để chế tạo mô hình hệ thống chiếu sáng và lập các bước thiết kế một cách khoa học - Thực hiện việc thiết kế, chế tạo mô hình hệ thống chiếu sáng theo phương án đã chọn - Với mục đích thiết kế mô hình phục vụ cho việc giảng dạy , nghiên cứu nên mô hình ngoài việc phải thể hiện được tính thực tế của hệ thống chiếu sáng còn phải có tính sư phạm và thẩm mỹ - Biên soạn đề tài lý thuyết trình bày một cách có hệ thống, khoa học về cơ sở lý thuyết, nguyên tắc điều khiển, cấu tạo, và hoạt động của mô hình hệ thống chiếu sáng.

Ngoài ra nội dung đề tài còn hệ thống lại quá trình phát triển của đèn xe, tổng quan về hệ thống chiếu sáng – tín hiệu 1.4 Phương pháp nghiên cứu Với mục tiêu thiết kế chế tạo mô hinhg hệ thống chiếu sáng đáp ứng điều khiển đèn chiếu sáng phục vụ công tác giảng dạy nên phương pháp nghiên cứu chính là phương pháp thực nghiệm, kết hợp với nghiên cứu tài liệu và tham khảo các hệ thống chiếu sáng đã được áp dụng trong thực tế, kết hợp với phương pháp thực nghiệm, chọn ra phương án khả thi nhất để có thể hoàn thành sản phẩm đáp ứng được mục tiêu đề ra ban đầu và phù hợp với nhiệm vụ nghiên cứu của đề tài 2 Luận văn tốt nghiệp SVTH: Huỳnh Ngọc Tứ CHƯƠNG 2 TỔNG QUAN VỀ HỆ THỐNG CHIẾU SÁNG TRÊN Ô TÔ 2.1 Lịch sử phát triển của hệ thống chiếu sáng Theo các số liệu thống kê ngày nay, mặc dù công nghệ chiếu sáng trên xe hơi đã phát triển rất nhiều, và hầu hết các tuyến đường đều đã được trang bị đèn đường chiếu sáng, tăng độ an toàn cho xe lưu thông vào ban đêm nhưng tỉ lệ số vụ tai nạn xe vào ban đêm lên đến 40 % trong khi mật độ xe lưu thông vào ban đêm chỉ bằng 1/5 mật độ xe lưu thông vào ban ngày, chính vì những đòi hỏi phải tăng tính an toàn cho người điều khiến xe vào ban đêm mà công nghệ chiếu sáng trên xe đã rất được quan tâm và chú trọng nghiên cứu, phát triển. Ai cũng thấy được tâm quan trọng của đèn chiếu sáng trên xe hơi khi vận hành trong bóng tối. Ra đời đồng thời với xe hơi, đèn pha đã trải qua 120 năm lich sử từ những chiếc không lồ cổ lỗ tới Bi-Xenon hay LED ngày nay. Bắt đầu từ chiếc đèn thuở sơ khai có cấu tạo khồng lồ đến những chiếc Bilux (hai bóng) hình parabol của thập niên 1950- 1960, đèn pha đã cải thiện đến 85% hiệu quả chiếu sáng.

Sau đó là sự xuất hiện của đèn cốt (low-beam) chiếu sáng trong khoảng 100 m và đèn Bi-Xenon với khoảng cách quan sát an toàn 180 m hiện nay. Lịch sử đèn pha bắt đầu cùng thời với xe hơi khi Gottlieb Daimler và Karl Benz giới thiệu chiếc xe hơi đầu tiên nănm 1886. Qua từng giai đoạn, do yêu cầu đòi hỏi khác nhau của thực tế khi lái xe vào ban đêm, trong thời tiết xấu, các đèn pha liên tục được cải tiến và phát triến với nhiều loại khác nhau. Đèn xe hơi trước thời kì sửa dụng đèn điện: Chiếc xe hơi đầu tiên được ra đời vào năm 1886, cùng thời đó thì Thomas Edinson cũng chỉ mới phát minh ra bóng đèn sơi đốt, tuy nhiên bóng đèn sợi đốt lúc đó không được sử dụng để chiếu sáng trên xe hơi vì nguồn điện để thấp sáng bóng đèn là Accu thì lại không đáp ứng được về dung lượng trong khi máy phát điện một chiều còn quá công kênh và chưa được ứng dụng trên xe hơi.

Vì vậy vào những năm cuối thế kỷ 19 người ta 3 Luận văn tốt nghiệp SVTH: Huỳnh Ngọc Tứ muốn lái xe ra đường vào ban đêm thì phải mang theo những chiếc đèn lồng, đèn măng sông,. là những chiếc đèn được sử dụng để thắp sáng trong nhà. Tuy nhiên những chiếc đèn này với ánh sáng leo lét không thể đáp ứng về chiếu sáng cho xe. Vì vây những nhà sản xuất xe hơi và những nhà khoa học đã bắt tay nghiên cứu các loại đèn có khả năng chiếu xa và vùng chiếu rộng để lặp đặt trên xe.

Ban đầu người ta đã nghĩ ra cách hướng chùm ánh sáng về phía trước mặt đường bằng cách sử dụng các gương cầu mà ngày nay phát triển thành chóa đèn, tạo ra những chùm ánh sáng song song, vì vậy cải thiện đáng kể khả năng chiếu xa. Ngoài các loại đèn nến thông thường, tài xế còn sử dụng đèn xăng và acetylene đê chiếu sáng con đường phía trước được xa hơn. Đèn pha sử dụng acetylene được biết đến nhiều hơn so với các các đèn dùng khí carbua (đất đèn) bởi chúng ít tốn kém hơn. Với đèn sử dụng khí carbua, người ta phải đốt 35 lit gas để thắp sáng đèn trong một giờ.

Các nhà sản xuất thường lắp một bình chứa khí gas bên ngoài xe để mọi người không phải ngửi mùi khó chịu của carbua. Ngay từ những năm đầu tiên của lịch sử đèn pha, một vấn đề luôn ám ảnh những nhà chế tạo xe hơi đến tận ngày nay, đó là khi họ cố gắng tạo loại đèn pha có khả năng chiếu sáng càng xa càng tốt thì nó có thể gây lóa mắt cho tài xế đi trên xe ngược chiều. Để tránh hiện tượng này, năm 1908 các nhà thiết kế đã đưa ra ý tưởng hạ thấp ngọn lửa acetylene ra khỏi tiêu điểm ống kính mỗi khi gặp xe ngược chiều bằng cách sử dụng sợi dây điều khiển. Mặc dù cách làm này được ứng dụng nhanh chóng nhưng tương lai cho đèn pha acetylene không còn.Xe hơi ngày một nhanh hơn khiến đèn gas trở nên lỗi thời.

4 Luận văn tốt nghiệp SVTH: Huỳnh Ngọc Tứ Hình2. 1 Đèn khí acetylene 1.3 Đèn sợi đốt được sử dụng và phổ biến trên xe hơi giai đoạn 1910-1960. Với sự phát triển của bóng đèn sợi tóc và sự ra đời các loại máy phát điện gọn nhẹ có thể lắp đặt trên xe hơi thì vào năm 1910 các loại bóng đèn sợi tóc đầu tiên được sử dụng để chiếu sáng trên xe hơi. Năm 1913, công ty điện Bosch, Đức, đã có cách tiếp cận hợp lý đối với vấn đề này và đưa ra sản phẩm "Bosch Light".

Đây là hệ thống tích hợp đèn pha, máy phát điện một chiều và bộ điều chỉnh để tránh gây phiền phức cho khách hàng nêu mua các phân tử rời rạc. Tuy nhiên, vận xuất hiện những tranh cãi xung quanh đèn pha sử dụng điện hiện đại và các đèn pha thế hệ cũ sử dụng gas. Một giải pháp mới là kết hợp đèn pha chạy bằng nhiên liệu với đèn pha điện. Các loại đèn pha này cùng tồn tại cho đến sau chiến tranh thế giới lần thứ nhất.

Năm 1920, điện chiếm ưu thế không chỉ trong đèn pha mà còn trong cả công nghệ chế tạo xe hơi. Đèn cốt (low - beam) ra đời cũng trong thời kỳ này: Lái xe trong đêm vẫn bị ảnh hưởng bởi vấn đề rất cũ là gây chói mắt của những chiếc xe đi ngược chiều. Các kỹ sự đã cô gắng rất nhiều nhằm giải quyết vấn đề này bằng cách sử dụng thiết bị chống lóa mắt và tìm ra phương pháp lắp đặt đèn pha. Hai đèn chiếu riêng biệt với hai chùm ánh sáng mang lại hiệu quả cao hơn (pha và cốt).

Bóng đèn bilux - giải pháp tất cả trong một: Năm 1924, chuyên gia về đèn Osram đưa ra giải pháp kỹ thuật mới nhằm giảm chói mắt cho xe đi ngược chiều là dùng bóng đèn có hai sợi đốt, kết hợp cả chùm pha và cốt trên cùng một gương phản xạ. Thay vì phải dùng 2 nguồn sáng với hai chóa đèn riêng biệt cho 2 chế độ chiếu xa và chiếu gần.
