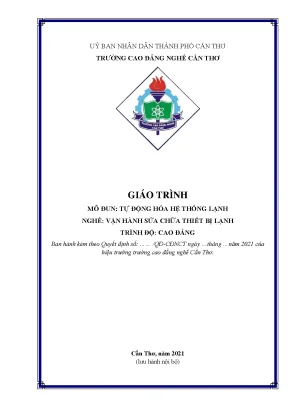

TỔNG QUAN VÀ MÔ TẢ HỌC THUẬT GIÁO TRÌNH MÔ ĐUN: TỰ ĐỘNG HÓA HỆ THỐNG LẠNH (MÃ MÔ ĐUN: MĐ 19)

Tổng quan về giáo trình

Giáo trình Mô đun: Tự động hóa hệ thống lạnh (Mã mô đun: MĐ 19) là tài liệu đào tạo chuyên môn nghề được ban hành năm 2021 theo Quyết định của Hiệu trưởng Trường Cao đẳng Nghề Cần Thơ, do giảng viên Nguyễn Lan Phương biên soạn. Giáo trình được thiết kế với thời lượng đào tạo 135 giờ, căn cứ theo Thông tư số 03/2017/TT-BLĐTBXH quy định về xây dựng, thẩm định và ban hành chương trình, giáo trình đào tạo trình độ cao đẳng.

Trong chương trình đào tạo nghề Vận hành sửa chữa thiết bị lạnh trình độ cao đẳng, MĐ 19 là mô đun chuyên môn nghề mang tính chất tích hợp. Học phần này được bố trí giảng dạy sau khi người học đã hoàn thành khối kiến thức cơ sở, các mô đun chuyên môn nghề nền tảng và mô đun Điều hòa không khí cục bộ.

Mục tiêu học tập của giáo trình là trang bị cho sinh viên hệ thống kiến thức về nguyên lý hoạt động của các hệ thống điều hòa không khí trung tâm nước (Water Chiller); cấu tạo, đặc tính kỹ thuật và nguyên lý làm việc của các thiết bị cảm biến, cơ cấu chấp hành, thiết bị bảo vệ; kỹ năng đọc bản vẽ thi công, lập quy trình công nghệ, lắp đặt thiết bị, đấu nối mạch điện điều khiển - bảo vệ và điều chỉnh năng suất lạnh của hệ thống.

Cấu trúc giáo trình gồm 2 bài học lớn được thiết kế theo trình tự logic từ nguyên lý điều khiển cơ bản đến thi công lắp đặt thực tế:

  • Bài 1: Các thiết bị điện và điều khiển tự động hóa trong hệ thống lạnh (Mã: MĐ19-01)
  • Bài 2: Lắp đặt hệ thống, điện điều khiển và tự động hóa điều hòa trung tâm nước (Mã: MĐ19-02)

Giáo trình tiếp cận kỹ thuật theo hướng mô tả hệ thống kết hợp hướng dẫn thao tác thực tế, gắn liền với các thông số kỹ thuật và thiết bị thương mại thực tế từ các nhà sản xuất thiết bị lạnh như Carrier, Trane.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình bao gồm 2 bài học chuyên sâu với tiến trình kiến thức đi từ lý thuyết linh kiện, mạch điều khiển đến kỹ thuật thi công lắp đặt hệ thống:

  • Bài 1: Các thiết bị điện và điều khiển tự động hóa trong hệ thống lạnh (MĐ19-01)

    • Hệ thống điện điều khiển và thông số duy trì: Trình bày nhiệm vụ duy trì 4 thông số vi khí hậu cơ bản (nhiệt độ, độ ẩm, áp suất, lưu lượng); sơ đồ điều khiển mạch kín gồm bộ cảm biến (Sensor), thiết bị điều khiển (Controller), cơ cấu chấp hành (Controlled device) và giá trị đặt trước (Set point); các nguồn năng lượng điều khiển (điện áp 24–220V, dòng tín hiệu 4–50mA/dưới 10V, khí nén 0–20 lb/in², thủy lực 80–100 lb/in²).
    • Phân loại và nguyên lý bộ cảm biến: Cảm biến nhiệt độ (thanh lưỡng kim bimetal strip, kiểu ống và thanh, kiểu hộp xếp, cuộn dây điện trở, điện trở bán dẫn, cặp nhiệt); cảm biến áp suất kiểu hộp xếp; cảm biến độ ẩm (phần tử hữu cơ, điện trở, sợi hấp thụ ẩm axêtat/tóc); cảm biến lưu lượng (phong kế dây nóng hot wire anemometer, ống Pitot đo áp suất tĩnh/động, tấm đục lỗ, ống Venturi, chân vịt xoay).
    • Thiết bị thừa hành: Van điện từ ON-OFF (2 ngã NO/NC, 3 ngã hỗn hợp, 3 ngã by-pass); van đóng mở bằng động cơ (Motorize); cửa gió điều khiển bằng mô tơ.
    • Tự động hóa và điều chỉnh năng suất lạnh máy nén pittông: Phương pháp đóng ngắt trực tiếp ON-OFF bằng thermostat; phương pháp tiết lưu hơi hút gián tiếp qua rơ le áp suất thấp LP switch và van điện từ; phương pháp xả hơi nén về phía hút qua van ổn áp OP (giới hạn nhiệt độ đầu đẩy dưới 140°C, phun lỏng bảo vệ).
    • Hệ thống tự động bảo vệ (Chuỗi an toàn - CAT): Bảo vệ áp suất cao (HPS), áp suất thấp (LPS), hiệu áp dầu, nhiệt độ dầu cacte, nhiệt độ ổ đỡ, nhiệt độ cuộn dây động cơ, rơ le lưu lượng nước làm mát (Flow switch - FC), bảo vệ chống ngập dịch (duy trì độ quá nhiệt hơi hút 5–10°C); chuỗi an toàn cho máy nén trục vít (bảo vệ vòng tuần hoàn dầu, rơ le thời gian chống khởi động nhiều lần, bảo vệ mất pha, đảo pha, lệch pha, quá tải).
    • Thực hành lắp mạch: Mạch chuỗi an toàn điều khiển máy nén lạnh có đèn báo hỏng riêng và nút reset sự cố.

  • Bài 2: Lắp đặt hệ thống, điện điều khiển và tự động hóa điều hòa trung tâm nước (MĐ19-02)

    • Khái quát và cấu tạo hệ thống Water Chiller: Máy sản xuất nước lạnh (từ 12°C xuống 7°C); các kiểu máy nén (pittông, trục vít, xoắn ốc, ly tâm); thiết bị ngưng tụ giải nhiệt gió và giải nhiệt nước; bình bay hơi ống đồng có cánh bọc cách nhiệt (duy trì điểm đóng băng không dưới 7°C); tháp giải nhiệt (khối đệm dạng phun, khối đệm màng, bể nước lạnh, tấm chắn nước, quạt ly tâm/hướng trục); bơm nước ly tâm.
    • Thiết bị trao đổi nhiệt đầu cuối và phụ kiện: Dàn lạnh FCU (dòng Carrier 42CLA giấu trần, 42VLA/42VMA đặt nền); dàn lạnh AHU (dòng Carrier 39F dạng đứng/nằm với buồng hòa trộn, túi lọc bụi, quạt ly tâm truyền động đai); van điều khiển 2 ngã động cơ bước và van 3 ngã phân dòng/nhập dòng; bình giãn nở hở và kín (dung tích 6% lượng nước hệ thống).
    • Hệ thống tuần hoàn và tách dầu Chiller: Bình tách dầu (Oil Separator) tích hợp cảm biến áp suất ngưng tụ, bình chứa dầu (Oil Sump) có cảm biến quang phát hiện mức dầu (Optical Oil Detector), lọc dầu hồi, cảm biến áp suất dầu hồi, bơm hồi dầu chênh áp (Oil Return Gas Pump), khống chế độ nghiêng bình bay hơi không quá 5 mm.
    • Kỹ thuật thi công lắp đặt: Đọc thẻ máy (như Trane, Carrier); khảo sát mặt bằng phòng máy (nhiệt độ $< 50^\circ\text{C}$, khoảng hở tủ điện tối thiểu 3 feet / 914 mm, độ nghiêng nền bê tông $\le 6{,}35\text{ mm}$); kỹ thuật cẩu kéo thiết bị (tải nâng $> 110%$); thi công bệ bê tông mác 1:2:4 với cốt thép $\phi$ (#3) cự ly 10 cm hai tầng; kỹ thuật lắp van bướm, van cân bằng, van xả khí tự động, ống nối mềm Single Sphere giảm rung, tính toán bù giãn nở nhiệt (ống chữ U, Z, L) và tính chọn chiều dày bảo ôn chống đọng sương.
TIẾN TRÌNH PHÁT TRIỂN NỘI DUNG GIÁO TRÌNH:

[Cơ sở điều khiển & Cảm biến]
[Thiết bị thừa hành & Mạch bảo vệ]
[Cấu tạo & Nguyên lý Hệ Chiller Nước]
[Kỹ thuật thi công & Lắp đặt Cơ - Điện]
[Nghiệm thu & Vận hành Thử nghiệm]

Kiến thức nền tảng được xây dựng

  • Nguyên lý điều khiển tự động vòng kín (Closed-loop Control): Cơ chế thu thập dữ liệu qua sensor, xử lý sai lệch tại bộ điều khiển so với Set point và tác động đến cơ cấu chấp hành điều chỉnh dòng môi chất/nước lạnh.
  • Nhiệt động lực học và thủy lực hệ thống lạnh: Thiết lập công thức tính toán lưu lượng bơm nước lạnh ($G_{nl}$) và nước giải nhiệt ($G_{gn}$): $$G = \frac{Q}{C_p \cdot \Delta t}$$ Trong đó: $Q$ là công suất nhiệt/lạnh (kW), chênh lệch nhiệt độ tiêu chuẩn $\Delta t = 5^\circ\text{C}$, nhiệt dung riêng của nước $C_p = 4{,}186\text{ kJ/kg}\cdot^\circ\text{C}$.
  • Cơ chế an toàn cơ điện lạnh: Cấu trúc logic của chuỗi an toàn liên động cắt nguồn máy nén khi xảy ra sự cố áp suất (HPS/LPS), thiếu dầu bôi trơn, mất lưu lượng nước giải nhiệt (Flow switch) hoặc sự cố nguồn điện (mất pha, đảo pha, quá dòng).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật chuyên môn: Đọc hiểu và phân tích bản vẽ thi công M&E, sơ đồ nguyên lý Chiller, đọc hiểu bảng tên thiết bị (nameplate) và catalog kỹ thuật của Carrier, Trane; đấu nối mạch điện động lực và điều khiển tủ điện Chiller, FCU/AHU.
  • Kỹ năng thi công và lắp đặt: Lập quy trình công nghệ lắp đặt; thi công bệ bê tông mác 1:2:4; định vị giảm chấn lò xo/cao su; lắp ráp cụm van bướm, van cân bằng, van 1 chiều, khớp nối mềm cao su Single Sphere, bình giãn nở; tính toán bù giãn nở nhiệt và kiểm tra đọng sương trên lớp cách nhiệt.
  • Kỹ năng phân tích và vận hành: Kiểm tra thông số vận hành Chiller theo định mức kỹ thuật: dòng làm việc $I_{LV} = I_{ĐM}$, áp suất bay hơi $P_0 = P_{ĐM}$, nhiệt độ nước lạnh $T_{nl} \le 5^\circ\text{C}$, áp suất nước lạnh $P_{nl} = 1\div 2\text{ at}$.

Phương pháp giảng dạy và học tập

Phương pháp sư phạm (Pedagogical Approach)

Giáo trình áp dụng mô hình đào tạo tích hợp giữa lý thuyết chuyên ngành và thực hành kỹ thuật. Phần lý thuyết tập trung phân tích bản chất vật lý của các cảm biến, quy luật nhiệt động của chu trình Chiller và logic hoạt động của các mạch bảo vệ. Phần thực hành được xây dựng theo quy trình công nghệ từng bước (Job breakdown) giúp người học chuyển hóa kiến thức thành thao tác kỹ thuật chuẩn xác.

Bài tập, tình huống và thực hành kỹ thuật

  • Bài tập phân tích tình huống: Nghiên cứu hiện tượng quá nhiệt đầu đẩy khi xả hơi nén về đường hút bằng van ổn áp OP; xử lý sự cố đọng sương bề mặt bảo ôn đường ống do sai lệch chiều dày cách nhiệt; phân tích trạng thái hoạt động của cảm biến quang học mức dầu (Optical Oil Detector) trong Chiller trục vít.
  • Thực hành theo nhóm: Tổ chức lớp học thành các nhóm thực hành (tối đa 5 sinh viên/nhóm) để thực hiện các bài tập:
    1. Lắp đặt hoàn chỉnh mạch điện chuỗi an toàn điều khiển một máy nén lạnh có đèn báo sự cố riêng và mạch reset.
    2. Lập phương án vận chuyển và quy trình công nghệ lắp đặt cụm Chiller, tháp giải nhiệt, bơm nước, FCU/AHU và hệ thống van phụ trợ.

Phương pháp đánh giá (Assessment Methods)

Đánh giá kết quả học tập của mô đun được chia thành hai phần độc lập:

  • Đánh giá kỹ năng thực hành: Đánh giá độ chính xác về vị trí lắp đặt thiết bị, độ phẳng của bệ máy ($\le 6{,}35\text{ mm}$), độ nghiêng bình bay hơi ($\le 5\text{ mm}$), kỹ thuật đấu nối dây điện an toàn theo tiêu chuẩn (dây dẫn chính $\ge 1{,}25 I_{đm}$, dây nhánh $\ge 1{,}0 I_{đm}$), kiểm tra độ kín mối nối đường ống và khả năng vận hành hệ thống.
  • Đánh giá kiến thức lý thuyết: Kiểm tra khả năng trình bày nguyên lý làm việc của sơ đồ mạch điều khiển và trả lời trực tiếp từ 1 đến 2 câu hỏi vấn đáp chuyên sâu của giáo viên về cơ chế xử lý sự cố.

Hướng dẫn tự học (Self-study Guidelines)

Học viên được yêu cầu nghiên cứu trước tài liệu hướng dẫn lắp đặt, vận hành và bảo trì IOM (Installation - Operation - Maintenance) từ nhà chế tạo thiết bị; tra cứu bảng thông số kỹ thuật (như FCU Carrier 42CLA/VLA/VMA và AHU 39F); tự rèn luyện kỹ năng tính chọn kích thước dây dẫn, tiết diện đường ống dẫn nước và công thức đọng sương ngoài giờ lên lớp.

Điểm nổi bật và cập nhật

Chuẩn hóa theo khung chương trình quốc gia

Nội dung giáo trình được biên soạn chuẩn hóa theo khung chương trình đào tạo năm 2021, tuân thủ đúng các quy định chuyên môn tại Thông tư số 03/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội đối với trình độ cao đẳng nghề.

Trích xuất dữ liệu từ thiết bị công nghiệp thực tế

Giáo trình không sử dụng các mô hình trừu tượng mà đưa trực tiếp các bảng tra cứu kỹ thuật, mã hiệu thiết bị thực tế đang lưu hành trong công nghiệp:

  • Bảng thông số kỹ thuật FCU hãng Carrier (các model 42CLA giấu trần, 42VLA và 42VMA đặt nền).
  • Bảng đặc tính kỹ thuật dàn xử lý không khí AHU hãng Carrier (mã hiệu 39F dạng đứng và nằm).
  • Cấu tạo máy nén pittông nửa kín Carrier, thẻ máy và bảng thông số Chiller hãng Trane.

Tích hợp hệ thống bảo vệ hiện đại trong Water Chiller

Tài liệu cập nhật chi tiết các giải pháp kỹ thuật bảo vệ máy nén trục vít và máy nén Chiller công suất lớn:

  • Sơ đồ hoàn chỉnh hệ thống tách và hồi dầu: Bình tách dầu (Oil Separator), cảm biến áp suất ngưng tụ (Condenser Pressure Transducer), mắt cảm biến quang học theo dõi mức dầu (Optical Oil Detector), bơm gas hồi dầu chênh áp (Oil Return Gas Pump).
  • Cấu tạo van 2 ngã điều khiển động cơ bước và van 3 ngã phân dòng/nhập dòng trong việc điều khiển lưu lượng nước lạnh qua dàn FCU/AHU.
Bộ phận / Thiết bị Chiller Giải pháp kỹ thuật tích hợp trong giáo trình Chức năng kỹ thuật cụ thể
Bình tách dầu (Oil Separator) Condenser Pressure Transducer Đo áp suất ngưng tụ, ngắt Chiller khi áp suất vượt ngưỡng cho phép
Bình chứa dầu (Oil Sump) Optical Oil Detector Cảm biến quang học theo dõi mức dầu bôi trơn trong bình
Bình bay hơi Chiller Oil Return Gas Pump Bơm hồi dầu về máy nén nhờ chênh lệch áp suất ngưng tụ - bay hơi
Đường ống nước Chiller Flow Switch & Butterfly Valve Đảm bảo lưu lượng nước giải nhiệt/nước lạnh; cô lập cụm Chiller khi bảo trì
Đường ống phân phối Flexible Joint (Single Sphere) Giảm rung động cơ học từ cụm bơm và máy nén truyền vào mạng đường ống

Thích ứng với điều kiện thi công tại Việt Nam

Giáo trình chú trọng các yếu tố kỹ thuật đặc thù trong môi trường nhiệt đới tại Việt Nam: ưu tiên lựa chọn hệ thống Chiller giải nhiệt bằng nước do tính ổn định cao; yêu cầu khống chế nhiệt độ phòng máy Chiller dưới $50^\circ\text{C}$ ($122^\circ\text{F}$); quy định bắt buộc về rơ le dòng chảy (FC) bảo vệ áo nước làm mát đầu máy nén nhằm ngăn chặn sự cố quá nhiệt đầu đẩy trong điều kiện vận hành thực tế.

Đối tượng sử dụng giáo trình

Phân loại người học và ngành đào tạo

  • Sinh viên: Giáo trình phục vụ trực tiếp cho sinh viên năm thứ hai hoặc năm thứ ba trình độ Cao đẳng thuộc nghề Vận hành sửa chữa thiết bị lạnh và các ngành kỹ thuật liên quan như Kỹ thuật máy lạnh và Điều hòa không khí.
  • Kỹ thuật viên và người tự học: Tài liệu là nguồn tham khảo kỹ thuật cho nhân viên kỹ thuật vận hành trạm Chiller tòa nhà, thợ thi công lắp đặt hệ thống điều hòa trung tâm M&E tại các công trình dân dụng và công nghiệp.

Yêu cầu kiến thức tiên quyết (Prerequisites)

Để tiếp thu trọn vẹn nội dung của mô đun MĐ 19, người học bắt buộc phải hoàn thành:

  1. Các môn học thuộc khối kiến thức cơ sở (Điện kỹ thuật, Cơ sở nhiệt động lực học và truyền nhiệt, Vẽ kỹ thuật).
  2. Các mô đun chuyên môn nghề cơ bản (Kỹ thuật gia công đường ống, An toàn lao động ngành lạnh).
  3. Mô đun Điều hòa không khí cục bộ.

Hướng dẫn sử dụng cho giảng viên

Giảng viên sử dụng giáo trình để biên soạn giáo án lý thuyết tích hợp và phân bổ thời gian thực hành trong tổng quỹ 135 giờ của mô đun. Giáo trình cung cấp đầy đủ các tiêu chuẩn đánh giá thao tác (tiêu chuẩn bệ bê tông, tiêu chuẩn đi dây điện, tiêu chuẩn lắp van và kiểm tra áp suất/nhiệt độ) làm căn cứ xây dựng bảng kiểm kỹ năng (checklist) đánh giá học viên.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn phục vụ cho sinh viên trình độ cao đẳng nghề Vận hành sửa chữa thiết bị lạnh. Ngoài ra, tài liệu phù hợp cho cán bộ kỹ thuật, kỹ sư giám sát thi công cơ điện (M&E) và kỹ thuật viên bảo trì hệ thống điều hòa không khí trung tâm Chiller tại các tòa nhà thương mại, bệnh viện, nhà xưởng.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành khối kiến thức cơ sở về kỹ thuật điện, nguyên lý nhiệt động - máy lạnh cơ bản và mô đun Điều hòa không khí cục bộ. Việc nắm vững nguyên lý mạch điện cơ bản và các thiết bị phụ trợ ngành lạnh là điều kiện bắt buộc trước khi học mô đun Tự động hóa hệ thống lạnh.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết điều khiển tự động khác?

Giáo trình tập trung vào tính ứng dụng công nghệ thực tế trong lĩnh vực điều hòa trung tâm nước. Thay vì các mô hình toán học thuần túy, tài liệu cung cấp trực tiếp các sơ đồ mạch bảo vệ công nghiệp (chuỗi an toàn CAT), quy trình thi công xây dựng bệ máy, cách chọn dây dẫn điện, khớp nối mềm, van cân bằng và tra cứu thông số theo catalog thực tế của Carrier và Trane.

4. Làm sao để tự học và nắm vững nội dung mô đun hiệu quả?

Người học nên kết hợp giữa việc đọc hiểu nguyên lý mạch điều khiển trong giáo trình với việc nghiên cứu các tài liệu kỹ thuật IOM của các nhà sản xuất máy lạnh; chủ động tính toán lại các bài tập ví dụ về lưu lượng bơm, công suất nhiệt và phân tích các trường hợp sự cố ngập lỏng, áp suất cao, nhiệt độ đầu đẩy tăng cao.

5. Có tài liệu bổ trợ nào kèm theo trong chương trình đào tạo?

Tài liệu học tập đi kèm bao gồm: tài liệu hướng dẫn lắp đặt - vận hành - bảo trì (IOM) từ nhà sản xuất; catalog tra cứu thông số FCU, AHU, Chiller; hệ thống bản vẽ thiết kế thi công cơ điện M&E công trình và các quy chuẩn, tiêu chuẩn kỹ thuật điện - cơ khí hiện hành.

Kết luận

Giáo trình Mô đun: Tự động hóa hệ thống lạnh (MĐ 19) của Trường Cao đẳng Nghề Cần Thơ là tài liệu đào tạo chuyên môn cung cấp toàn diện các kiến thức từ nguyên lý cảm biến, thiết bị thừa hành, chuỗi an toàn máy nén đến quy trình thi công lắp đặt và kiểm tra thông số hệ thống điều hòa trung tâm nước Chiller.

Lộ trình học tập đề xuất cho người học là nghiên cứu tuần tự từ nguyên lý đo lường - bảo vệ thiết bị ở Bài 1, tiến hành thực hành đấu nối mạch chuỗi an toàn, trước khi bước vào quy trình khảo sát mặt bằng, thi công bệ đỡ, lắp đặt Chiller, FCU/AHU, tuyến ống nước và hoàn thiện kỹ năng vận hành nghiệm thu ở Bài 2. Để củng cố kỹ năng, học viên cần kết hợp nghiên cứu các catalog kỹ thuật thương mại và tài liệu hướng dẫn thi công IOM thực tế.
