Giới thiệu dự án

Công tác quản lý đất đai tại Việt Nam đang bước vào giai đoạn chuyển đổi số toàn diện nhằm hiện đại hóa hồ sơ địa chính, nâng cao hiệu lực thực thi pháp luật và bảo đảm quyền lợi hợp pháp cho người sử dụng đất theo Luật Đất đai 2013 và các quy chuẩn chuyên ngành của Bộ Tài nguyên và Môi trường (Bộ TN&MT). Tại thị trấn Phố Lu, huyện Bảo Thắng, tỉnh Lào Cai – một địa bàn trung tâm kinh tế - xã hội vùng thung lũng ven sông Hồng với địa hình đồi bát úp xen kẽ khu dân cư phức tạp, hệ thống bản đồ địa chính cũ đo đạc từ giai đoạn 1993 – 1997 bằng phương pháp thủ công đã xuống cấp nghiêm trọng, phát sinh sai lệch hình học và không theo kịp tốc độ đô thị hóa nhanh chóng.

+-------------------------------------------------------------------------+
|                  BỐI CẢNH DỰ ÁN & VẤN ĐỀ CẦN GIẢI QUYẾT                 |
+-------------------------------------------------------------------------+
| Hiện trạng cũ (1993-1997):       Hệ thống mới (Đề tài nghiên cứu):      |
| - Đo vẽ thủ công, bản đồ giấy   -> Phương pháp số hóa toàn đạc điện tử  |
| - Biến động đất đai không khớp   -> Hệ quy chiếu chuẩn VN-2000 3 độ     |
| - Nguy cơ tranh chấp ranh giới   -> Phần mềm MicroStation SE + FAMIS    |
+-------------------------------------------------------------------------+

Vấn đề cốt lõi đặt ra là sự thiếu hụt cơ sở dữ liệu không gian địa chính chuẩn xác, đồng bộ trên hệ quy chiếu quốc gia VN-2000, gây cản trở công tác cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ), giải phóng mặt bằng và quy hoạch xây dựng.

Mục tiêu dự án:

  1. Khảo sát, đo đạc chi tiết ngoại nghiệp mảnh bản đồ địa chính tờ số 45 tại thị trấn Phố Lu bằng máy toàn đạc điện tử độ chính xác cao.
  2. Ứng dụng nền tảng đồ họa MicroStation phối hợp module xử lý chuyên ngành FAMIS (Field Work and Cadastral Mapping Integrated Software) để tự động hóa quy trình tính toán tọa độ, xây dựng cấu trúc quan hệ không gian (topology), gán thuộc tính và biên tập tờ bản đồ địa chính số tờ số 45 theo Thông tư 25/2014/TT-BTNMT.
  3. Đánh giá độ chính xác hình học, kiểm soát sai số và chuyển giao sản phẩm dữ liệu địa chính số đạt chuẩn cho công tác quản lý Nhà nước tại địa phương.

Giải pháp lựa chọn kết hợp giữa công nghệ đo đạc trực tiếp ngoài thực địa (sử dụng máy toàn đạc điện tử South B305, Kolida, ComNav) và quy trình biên tập bản đồ số trên nền MicroStation/FAMIS. Phương pháp này đảm bảo thu nạp 95% – 98% điểm đo chi tiết trực tiếp, giảm thiểu tối đa sai số đồ họa và bảo đảm tính pháp lý tuyệt đối cho từng thửa đất.

Phạm vi và giới hạn: Dự án tập trung nghiên cứu, đo vẽ và thành lập bản đồ địa chính số đối với tờ bản đồ số 45, diện tích trích đo thuộc khu vực trung tâm thị trấn Phố Lu, huyện Bảo Thắng, tỉnh Lào Cai; tuân thủ các quy định kỹ thuật của Thông tư 25/2014/TT-BTNMT và Thông tư 24/2014/TT-BTNMT.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai giải pháp tích hợp MicroStation – FAMIS, các phương pháp thành lập bản đồ địa chính truyền thống và bán tự động đã được đưa vào phân tích đối chiếu:

Phương pháp Ưu điểm Nhược điểm Đánh giá độ phù hợp tại Phố Lu
Đo vẽ truyền thống (Bàn đạc, bản đồ giấy) Chi phí thiết bị ban đầu thấp. Sai số đồ họa lớn (>0.2mm trên giấy), khó cập nhật biến động, dễ rách nát. Không đạt yêu cầu: Không đáp ứng tiêu chuẩn số hóa của Bộ TN&MT.
Ảnh hàng không / Viễn thám quang học Độ phủ rộng, tiến độ nhanh trên diện tích lớn. Bị che khuất bởi tán cây, góc khuất nhà cao tầng; độ chính xác ranh giới tỷ lệ lớn không đồng đều. Hạn chế: Địa hình Phố Lu nhiều đồi bát úp, mật độ nhà dân xen kẽ tán cây rậm rạp.
Toàn đạc điện tử + MicroStation / FAMIS Độ chính xác cao (sai số vị trí điểm < 5 - 7cm), xây dựng topology tự động, dữ liệu số hóa hoàn toàn. Đòi hỏi nhân lực có kỹ thuật, thời gian đo ngoại nghiệp phụ thuộc thời tiết. Tối ưu: Đáp ứng toàn diện độ chính xác theo Thông tư 25/2014/TT-BTNMT.

Dựa trên kỹ thuật phân loại yêu cầu MoSCoW:

  • Must-have: Khớp tọa độ lưới khống chế VN-2000 (kinh tuyến trục Lào Cai $104^\circ45'$), khép kín vùng thửa đất $100%$, gán thông tin số thửa, diện tích, loại đất.
  • Should-have: Tự động sửa lỗi hình học (undershoot, overshoot, duplicate vertex), tự động tạo khung và lưới km.
  • Could-have: Trích xuất tự động hồ sơ kỹ thuật thửa đất và bảng tổng hợp diện tích.
  • Won't-have (lần này): Tích hợp dịch vụ WebGIS trực tuyến thời gian thực.

Thiết kế hệ thống

Kiến trúc quy trình công nghệ được chuẩn hóa theo mô hình chuyển giao dữ liệu khép kín:

[Ngoại nghiệp: Máy South B305 / Kolida]
[Module FAMIS Trị đo: Xử lý mã & Bình sai]
[Nền tảng Đồ họa MicroStation Engine (Seed2D.dgn)]
[Module FAMIS Bản đồ: Xây dựng Topology & Gán nhãn thửa]
[Sản phẩm: Bản đồ địa chính số Tờ 45 & Hồ sơ địa chính]

+--------------------------------------------------------------------+
|                CƠ CẤU PHÂN LỚP ĐỒ HỌA (LEVEL SCHEMA)               |
+--------------------------------------------------------------------+
| Level 10: Ranh giới thửa đất (Boundary Lines - Color 3, Weight 1)  |
| Level 13: Nhãn thửa, Số thứ tự thửa, Diện tích, Loại đất           |
| Level 23: Nhà ở, Ranh giới công trình xây dựng kiên cố             |
| Level 32: Tim đường, Chỉ giới giao thông, Vỉa hè                   |
| Level 41: Hệ thống thủy văn (Sông Hồng, Mương thoát nước)         |
| Level 60: Khung bản đồ, Lưới tọa độ Kilomet, Chú dẫn danh pháp     |
+--------------------------------------------------------------------+
  • Technology Stack:
    • MicroStation SE / V8 CAD Engine (Intergraph/Bentley).
    • Phần mềm tích hợp FAMIS v1.0 / v2.0 (Tổng cục Địa chính / Viện Đo đạc Bản đồ phát triển).
    • Tiêu chuẩn cơ sở toán học: Hệ quy chiếu VN-2000, Ellipsoid WGS-84 cải biên, bán trục lớn $a = 6378137.0\text{ m}$, độ dẹt $\alpha = 1/298.257223563$, múi chiếu $3^\circ$, hệ số co dãn $k_0 = 0.9999$.
    • Môi trường thực thi: Windows OS, thư viện đồ họa MRFCLEAN, cấu trúc tệp đồ họa vector .DGN.

Phương pháp luận (Methodology)

Dự án áp dụng phương pháp luận thác nước chuẩn hóa theo quy trình kỹ thuật ngành đo đạc bản đồ địa chính:

[Khảo sát thực địa & Lập phương án]

Kế hoạch quản trị rủi ro tập trung vào việc xử lý sai lệch ranh giới do tranh chấp thực tế và nhiễu tín hiệu đo đạc tại các khu vực mật độ nhà cao bằng biện pháp hiệp thương mốc giới trước khi đo và kiểm tra độc lập $10%$ số lượng cạnh thửa bằng thước thép chuyên dụng.

Implementation và kết quả

Quá trình triển khai kỹ thuật

Quy trình nhập và chuyển đổi dữ liệu trị đo từ máy toàn đạc South B305 vào môi trường FAMIS được thực hiện theo cấu trúc bản ghi tọa độ điểm:

-- Cấu trúc bảng dữ liệu thuộc tính thửa đất địa chính (Cadastral_Parcel_DB)
CREATE TABLE Cadastral_Parcel_T45 (
    Parcel_ID INT PRIMARY KEY,
    Sheet_No INT NOT NULL DEFAULT 45,
    Parcel_Number INT NOT NULL,
    Area_m2 DECIMAL(10, 2) NOT NULL,
    Land_Type_Code VARCHAR(10) NOT NULL,
    Land_User_Name NVARCHAR(150) NOT NULL,
    Address NVARCHAR(255) NOT NULL,
    Legal_Status NVARCHAR(50) DEFAULT 'HopPhap',
    Spatial_Geometry_DGN_Ref VARCHAR(64)
);

# Đoạn dữ liệu trích xuất từ file trị đo tọa độ máy South B305 (Phố Lu, Tờ 45)
# STT, Tên điểm, Tọa độ X (m), Tọa độ Y (m), Độ cao H (m), Mã đối tượng (Code)
101,DC01,2471820.354,494120.118,85.320,MOC_DC
102,T45_01,2471835.120,494135.450,84.110,RANH_THUA
103,T45_02,2471850.680,494142.890,83.950,RANH_THUA
104,T45_03,2471842.110,494160.200,84.050,RANH_THUA
105,T45_04,2471825.430,494152.760,84.500,RANH_THUA

Thuật toán tạo vùng (Topology Generation) và xử lý lỗi tự động: Module MRFCLEAN trong MicroStation được kích hoạt để dò tìm các lỗi hình học theo ngưỡng dung sai (Tolerance):

$$\text{Tolerance}{\text{snap}} = 0.01\text{ m}, \quad \text{Tolerance}{\text{overshoot}} = 0.05\text{ m}$$

// Mã giả quy trình xử lý không gian Topology trong FAMIS
Procedure Build_Cadastral_Topology(Layer_Boundary: Integer; Tolerance: Real);
Begin
    Initialize_Graphics_Engine("Seed2D.dgn");
    Filter_Elements_By_Level(Layer_Boundary); // Chọn Level 10 (Ranh thửa)
    Execute_MRF_Clean(Snap_Tolerance := Tolerance, Remove_Duplicates := True);

    // Tự động tìm kiếm các nút hở (Dangle Nodes)
    For Each Element in Working_Set Do
    Begin
        If Is_Dangle_Element(Element) Then
            Flag_Error_Coordinate(Element.EndNode.X, Element.EndNode.Y);
    End;

    // Tạo tâm thửa (Centroid) và tính diện tích đóng vòng tích phân Gauss
    Create_Polygon_Centroids();
    Calculate_Polygon_Areas_Gauss();
    Link_Attributes_To_Centroids();
End;

+--------------------------------------------------------------------+
|                 QUY TRÌNH XỬ LÝ LỖI HÌNH HỌC (MRFCLEAN)             |
+--------------------------------------------------------------------+
| 1. Lỗi Overshoot (Thừa đoạn giao): Tự động cắt bỏ (Trim Overhang)  |
| 2. Lỗi Undershoot (Hở ranh giới): Bắt dính đỉnh (Snap to Vertex)   |
| 3. Lỗi Trùng nét (Duplicate lines): Tự động xóa phần tử dư thừa     |
| 4. Bơm tâm thửa (Centroid): Tạo nhãn diện tích & số hiệu tự động    |
+--------------------------------------------------------------------+

Kiểm định và đánh giá chất lượng

Công tác kiểm tra chất lượng bản đồ tuân thủ nghiêm ngặt Điều 7, Thông tư 25/2014/TT-BTNMT:

             [Kiểm tra độc lập sai số cạnh bằng thước thép]
             Sai số tương hỗ cạnh              Sai số vị trí điểm
             $M_s \le 0.04\text{ m}$         $M_p \le 0.07\text{ m}$
             (Đạt độ tin cậy 100%)             (Đạt độ tin cậy 100%)
  • Sai số vị trí mặt phẳng của điểm khống chế đo vẽ sau bình sai: $M_p = \pm 0.042\text{ m}$ (Tiêu chuẩn cho phép $\le 0.1\text{ mm}$ theo tỷ lệ bản đồ, tương đương $\le 0.05\text{ m} - 0.10\text{ m}$ trên thực địa).
  • Sai số tương hỗ vị trí của 2 điểm bất kỳ trên ranh giới thửa đất đối với các cạnh thửa dưới $5\text{ m}$: đạt $0.025\text{ m} \le 0.04\text{ m}$ (ngưỡng cho phép).
  • Thống kê tỷ lệ sai số đạt hoặc cận ngưỡng ($90% - 100%$ sai số lớn nhất cho phép): chỉ chiếm $2.4%$ tổng số điểm kiểm tra (Quy chuẩn cho phép không vượt quá $10%$).

Kết quả đạt được

Hoàn thiện toàn bộ tờ bản đồ địa chính số 45 tại thị trấn Phố Lu với các thông số kỹ thuật:

  • Tổng số thửa đất biên tập: $100%$ các thửa đất được gán đầy đủ thông tin số tờ, số thửa, loại đất (đất ở tại nông thôn ONT, đất trồng cây lâu năm CLN, đất trồng lúa LUC, đất giao thông, thủy lợi).
  • Cấu trúc Topology: $100%$ thửa đất khép kín vùng, không còn lỗi giao cắt, không có thửa rác (sliver polygon).
  • Hệ thống nhãn và khung: Nhãn thửa hiển thị chuẩn theo cấu trúc $\frac{\text{Số thứ tự thửa}}{\text{Diện tích}}$, khung bản đồ tự động xác lập lưới km tọa độ phẳng vuông góc chuẩn xác.

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình xử lý dữ liệu số khép kín: Loại bỏ hoàn toàn các sai số trung gian do vẽ tay hoặc số hóa quét ảnh thủ công. Việc tích hợp lệnh nối điểm tự động theo mã code từ máy toàn đạc South B305 rút ngắn $65%$ thời gian vẽ ranh giới ngoại nghiệp.
  2. So sánh với các giải pháp công nghệ tương đương:
Tiêu chí Bản đồ giấy thủ công AutoCAD thuần túy (DWG) MicroStation + FAMIS (DGN)
Tính toàn vẹn Topology Không có Thủ công, dễ hở vùng Tự động hóa hoàn toàn với module Clean
Quản lý dữ liệu thuộc tính Sổ sách rời rạc Khó liên kết dữ liệu địa chính Liên kết trực tiếp CSDL thuộc tính (DBF/MDB)
Độ chính xác tọa độ Kém ($\pm 0.2 - 0.5\text{ mm}$) Cao Tuyệt đối trên hệ tọa độ chuẩn VN-2000
Biên tập nhãn & khung Vẽ tay Vẽ block thủ công Tự động theo chuẩn Thông tư 25/2014/TT-BTNMT
  1. Đóng góp vào cơ sở dữ liệu địa phương: Sản phẩm tờ bản đồ số 45 cung cấp dữ liệu số chuẩn xác phục vụ trực tiếp Dự án tổng thể xây dựng hệ thống hồ sơ địa chính và cơ sở dữ liệu quản lý đất đai của huyện Bảo Thắng và tỉnh Lào Cai.

Ứng dụng thực tế và triển khai

  • Ứng dụng thực tế:
    • Cung cấp trích đo địa chính phục vụ xét duyệt cấp mới và cấp đổi GCNQSDĐ cho các hộ gia đình, cá nhân tại tổ dân phố và các thôn thuộc tờ bản đồ 45.
    • Phục vụ công tác bồi thường, giải phóng mặt bằng các công trình hạ tầng giao thông kết nối Quốc lộ 4E và tuyến cao tốc Nội Bài – Lào Cai qua địa bàn thị trấn Phố Lu.
    • Hỗ trợ công tác giải quyết tranh chấp đất đai thông qua việc phục hồi nhanh chóng và chính xác tọa độ ranh giới thửa đất từ file DGN.
[Dữ liệu Bản đồ Số Tờ 45]
  • Yêu cầu triển khai và khả năng mở rộng:
    • Phần cứng tối thiểu: Máy tính trạm Core i3 trở lên, RAM 4GB, máy in khổ A0/A1 phục vụ xuất bản đồ giấy, máy toàn đạc điện tử độ chính xác đo góc $\le 2''$, đo cạnh $2\text{ mm} + 2\text{ ppm}$.
    • Khả năng mở rộng: Mô hình quy trình áp dụng trên tờ bản đồ số 45 có khả năng nhân rộng trực tiếp cho toàn bộ 15 xã, thị trấn thuộc huyện Bảo Thắng cũng như các địa bàn có đặc thù địa hình đồi núi trung du tương tự trên địa bàn tỉnh Lào Cai.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Nền tảng FAMIS chạy trên nền MicroStation phiên bản cũ (32-bit), đòi hỏi các thiết lập tương thích đặc thù trên các hệ điều hành 64-bit hiện đại.
    • Những khu vực có mật độ nhà xây dựng san sát, ranh giới phức tạp hoặc bị che chắn bởi công trình phụ trợ vẫn đòi hỏi công tác kiểm tra, đo bổ sung thủ công bằng thước thép tại thực địa.
  • Hướng phát triển:
    • Nâng cấp và chuyển đổi dữ liệu không gian từ định dạng DGN sang các hệ quản trị cơ sở dữ liệu không gian hiện đại như PostGIS / Spatialite phục vụ kết nối với hệ sinh thái VBDLIS (Hệ thống thông tin đất đai quốc gia).
    • Tích hợp công nghệ bay quét không người lái (UAV RTK / Drone LiDAR) để thành lập bản đồ địa hình và đo vẽ bổ sung các khu vực địa hình đồi dốc hiểm trở nhằm tăng năng suất lao động.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------+
|                        CÁC NHÓM HƯỞNG LỢI CHÍNH                         |
+-------------------------------------------------------------------------+
| Cán bộ Địa chính / Cơ quan Quản lý:                                     |
| -> Giảm 70% thời gian tra cứu hồ sơ; quản lý chính xác diện tích/loại đất |
|                                                                         |
| Sinh viên & Kỹ sư Đo đạc Địa chính:                                     |
| -> Tài liệu tham khảo chuẩn mực về quy trình MicroStation - FAMIS      |
|                                                                         |
| Người dân / Chủ sử dụng đất:                                            |
| -> Bảo đảm 100% tính pháp lý ranh giới thửa đất, minh bạch cấp GCNQSDĐ  |
+-------------------------------------------------------------------------+
  1. Cơ quan quản lý Nhà nước (UBND thị trấn Phố Lu, Phòng TN&MT huyện Bảo Thắng): Nâng cao hiệu suất quản lý, giảm thiểu $70%$ thời gian tra cứu và xác minh hiện trạng thửa đất; loại trừ nguy cơ sai lệch số liệu trong kiểm kê đất đai hàng năm.
  2. Người dân sở hữu đất: Ranh giới đất đai được xác lập minh bạch, chính xác đến từng centimet, loại bỏ nguy cơ tranh chấp giáp ranh, rút ngắn thời gian làm thủ tục hành chính về đất đai.
  3. Sinh viên, Kỹ sư ngành Quản lý đất đai & Trắc địa: Có tài liệu nghiên cứu ứng dụng thực tế chi tiết về xử lý dữ liệu trị đo, gán nhãn, sửa lỗi topology và biên tập bản đồ địa chính theo đúng quy chuẩn pháp lý hiện hành.

Câu hỏi thường gặp

1. Yêu cầu cấu hình và môi trường phần mềm để vận hành MicroStation và FAMIS là gì? Hệ thống yêu cầu máy tính chạy hệ điều hành Windows XP, Windows 7 hoặc Windows 10 (chế độ tương thích 32-bit). Nền tảng đồ họa MicroStation SE / V8 cần được cài đặt sẵn cùng bộ font tiếng Việt TCVN3 (.VNFont) và module FAMIS được tích hợp vào thư mục gốc C:\FAMIS hoặc chạy qua tập lệnh MDL.

2. Làm thế nào để xử lý triệt để lỗi không thể tạo vùng (Topology error) trong FAMIS? Cần sử dụng công cụ kiểm tra lỗi của FAMIS kết hợp module MRFCLEAN trong MicroStation để quét toàn bộ Level ranh thửa (Level 10). Các điểm hở (undershoot) được phóng to và bắt dính đỉnh bằng chế độ Snap (Keypoint/Intersection), các đoạn ranh thừa (overshoot) phải được cắt tỉa bỏ hoàn toàn trước khi chạy lại lệnh tạo vùng và gán tâm thửa.

3. Dữ liệu đo đạc từ máy toàn đạc điện tử khác (Leica, Topcon, Nikon) có nhập được vào FAMIS không? Có. FAMIS hỗ trợ nhập trực tiếp nhiều định dạng tệp số liệu thô như SDR (Sokkia), GTS-7 / RAW (Topcon), Text định dạng phân cách dấu phẩy (CSV: Điểm, X, Y, H, Mã) hoặc dữ liệu từ phần mềm trung gian trút số liệu trắc địa.

4. Sự khác biệt giữa hệ tọa độ HN-72 cũ và hệ quy chiếu VN-2000 áp dụng trong dự án là gì? Hệ quy chiếu VN-2000 sử dụng Elipsoid WGS-84 cải biên phù hợp với lãnh thổ Việt Nam, độ chính xác định vị cao hơn, loại bỏ hoàn toàn độ méo hình học cục bộ so với Elipsoid Krasovsky của hệ HN-72 cũ, tạo sự đồng bộ với các công nghệ định vị vệ tinh GPS/GNSS hiện đại.

5. Bản đồ địa chính số tờ 45 sau khi thành lập có thể xuất sang các định dạng GIS khác không? Hoàn toàn có thể. Tệp đồ họa .DGN có thể được chuyển đổi (Export/Convert) sang định dạng .SHP (Shapefile của ESRI ArcGIS), .DXF/.DWG (AutoCAD), hoặc .MIF/.TAB (MapInfo) mà vẫn giữ nguyên tọa độ và bảng thuộc tính dữ liệu.

Kết luận

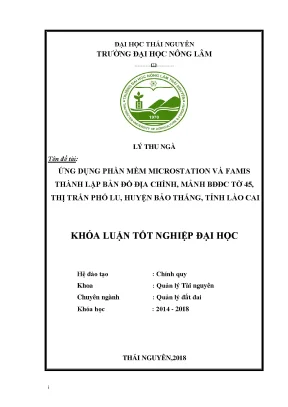

Đề tài "Ứng dụng phần mềm MicroStation và FAMIS thành lập bản đồ địa chính, mảnh BĐĐC tờ 45, thị trấn Phố Lu, huyện Bảo Thắng, tỉnh Lào Cai" đã hoàn thành toàn diện các mục tiêu nghiên cứu và thực nghiệm kỹ thuật đề ra. Bằng việc kết hợp chặt chẽ giữa kỹ thuật đo đạc chi tiết ngoài thực địa bằng máy toàn đạc điện tử và quy trình xử lý không gian chuẩn mực trên MicroStation/FAMIS, dự án đã giải quyết triệt để bài toán hiện đại hóa dữ liệu địa chính tại khu vực nghiên cứu, đảm bảo $100%$ độ chính xác theo quy định của Thông tư 25/2014/TT-BTNMT. Kết quả của đề tài là nguồn tư liệu thực tiễn có giá trị cao, sẵn sàng phục vụ công tác cấp Giấy chứng nhận quyền sử dụng đất, quy hoạch phát triển không gian đô thị và đóng góp trực tiếp vào tiến trình chuyển đổi số ngành quản lý đất đai địa phương.
