Giới thiệu dự án

Công tác đo đạc, lập bản đồ địa chính và chuẩn hóa hồ sơ địa chính là nền tảng kỹ thuật và pháp lý then chốt trong hệ thống quản lý đất đai của Nhà nước. Trong bối cảnh chuyển đổi số quốc gia và hiện đại hóa ngành quản lý tài nguyên, việc chuẩn hóa cơ sở dữ liệu không gian đất đai theo Hệ quy chiếu và Hệ tọa độ quốc gia VN-2000 (kinh tuyến trục $107^\circ00'$, múi chiếu $3^\circ$ cho tỉnh Bắc Giang) theo Thông tư số 25/2014/TT-BTNMT là yêu cầu bắt buộc.

Tại xã Biên Sơn, huyện Lục Ngạn, tỉnh Bắc Giang – một xã bán sơn địa với diện tích tự nhiên $2.063,23\text{ ha}$, địa hình có tính chất phân cắt phức tạp: đồi bát úp ở phía Bắc với mật độ ruộng bậc thang dày đặc xen lẫn $410,03\text{ ha}$ đất trồng cây lâu năm (vải thiều, nhãn), vùng bằng phẳng trũng thấp phía Nam và Tây Nam thường xuyên ngập úng. Hồ sơ địa chính trước đây của xã tồn tại nhiều bất cập: hệ thống bản đồ giấy cũ bị co giãn biến dạng, số liệu rải rác ở nhiều tỷ lệ ($1:1000$, $1:2000$, $1:5000$) chưa được số hóa đồng bộ, gây khó khăn cho công tác đăng ký, cấp Giấy chứng nhận quyền sử dụng đất và giải quyết tranh chấp ranh giới.

+-----------------------------------------------------------------------------------+
|                              BÀN TOÁN THỰC ĐỊA BIÊN SƠN                           |
|                                                                                   |
|  Địa hình bán sơn địa  ---> Che khuất tầm nhìn, tán vải thiều dày đặc             |
|  Hồ sơ bản đồ cũ       ---> Sai lệch hệ quy chiếu, co ngót bản đồ giấy            |
|  Yêu cầu quản lý mới   ---> Số hóa dữ liệu vector chuẩn Topology VN-2000 (TT 25)   |
+-----------------------------------------------------------------------------------+

Mục tiêu nghiên cứu

  1. Thiết kế, chôn mốc và đo nối mạng lưới khống chế đo vẽ (lưới đường chuyền kinh vĩ cấp 1 và cấp 2) dựa trên 4 điểm địa chính cơ sở hạng III và 20 điểm hạng IV hiện có.
  2. Ứng dụng máy toàn đạc điện tử South NTS-305B thu thập tọa độ không gian $(X, Y, H)$ theo phương pháp tọa độ cực ngoài thực địa.
  3. Làm chủ quy trình công nghệ tích hợp phần mềm trút số liệu T-COM, nền tảng CAD đồ họa MicroStation SE/V8 và phần mềm chuyên ngành FAMIS 2006 để xử lý dữ liệu trị đo, làm sạch tô-pô (Topology), gán nhãn, biên tập hoàn chỉnh tờ bản đồ địa chính số 38 tỷ lệ $1:2000$.
  4. Thiết lập cơ sở dữ liệu không gian thửa đất phục vụ cấp Giấy chứng nhận quyền sử dụng đất, lập sổ mục kê và thống kê diện tích đất đai xã Biên Sơn.

Phương pháp tiếp cận và kết quả kỳ vọng

Giải pháp áp dụng mô hình công nghệ tích hợp phần cứng máy toàn đạc điện tử với phần mềm GIS/CAD chuẩn ngành:

  • Độ chính xác mặt bằng: Sai số trung phương vị trí điểm góc thửa sau bình sai $\le 0{,}05\text{ m}$ trên bản đồ tỷ lệ $1:2000$.
  • Độ chính xác đo góc và đo dài: Sai số khép góc $f_\beta \le 5''\sqrt{n}$, sai số tương đối chiều dài cạnh $f_s/\sum S \le 1/10.000$.
  • Phạm vi hoàn thành: Biên tập hoàn chỉnh mảnh bản đồ số 38 có kích thước khung trong chuẩn $50 \times 50\text{ cm}$, bao trùm diện tích thực địa $100\text{ ha}$ ($1\text{ km} \times 1\text{ km}$), chuẩn hóa 100% cấu trúc thửa đất không còn lỗi hình học (dangles, undershoots, overshoots).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, việc lựa chọn phương pháp đo vẽ và thành lập bản đồ số được đánh giá dựa trên điều kiện thực tế của khu vực đo:

Tiêu chí Đo vẽ thủ công (Bàn đạc/Kinh vĩ quang cơ) Ảnh hàng không / UAV kết hợp đo bù Máy toàn đạc điện tử + Phần mềm FAMIS/MicroStation
Độ chính xác hình học Thấp ($m_p > 0{,}2\text{ mm}$ trên bản đồ), dễ sai số đọc/ghi Trung bình - Cao (dễ sai số vùng đồi tán cây che khuất) Rất cao ($m_s \le 10\text{ mm} + 2\text{ ppm}\cdot D$, đo trực tiếp góc/cạnh)
Mức độ tự động hóa Rất thấp, vẽ tay hoàn toàn trên giấy Cao ở khâu bình sai ảnh, nhưng cần đo bổ sung địa vật che khuất lớn Cao: trút dữ liệu số tự động, xử lý tô-pô và xuất DGN chuẩn hóa
Chi phí thiết bị & nhân lực Chi phí thiết bị thấp, tốn nhiều nhân công dã ngoại Chi phí bay chụp và trắc địa ảnh rất cao Tối ưu, phù hợp năng lực các đơn vị tư vấn đo đạc cấp huyện/tỉnh
Độ tin cậy pháp lý Kém (hồ sơ dễ hư hỏng, không có CSDL số) Phụ thuộc vào mật độ điểm kiểm tra mặt đất (GCP) Tuyệt đối: biên bản xác định ranh giới gắn liền tọa độ mốc đo đạc

Ma trận ưu tiên yêu cầu hệ thống (MoSCoW)

  • Must have: Hệ quy chiếu VN-2000 múi $3^\circ$; Lưới khống chế sai số $f_s/\sum S \le 1/10.000$; Tự động sửa lỗi tô-pô bằng MRFClean; Phân lớp dữ liệu (Level) theo chuẩn Bộ TN&MT.
  • Should have: Trút số liệu tự động trực tiếp từ máy South qua cổng RS-232/USB bằng T-COM; Tự động đánh số thửa và vẽ nhãn thửa tự động theo tọa độ tâm thửa.
  • Could have: Xuất bảng tổng hợp diện tích, trích lục hồ sơ kỹ thuật thửa đất sang định dạng ESRI Shapefile hoặc AutoCAD DWG/DXF.
  • Won't have (lần này): Hệ thống WebGIS trực tuyến phục vụ tra cứu công cộng thời gian thực.

Thiết kế hệ thống

Ngăn xếp công nghệ (Technology Stack)

  • Thiết bị đo đạc ngoại nghiệp: Máy toàn đạc điện tử South NTS-305B (độ phóng đại ống kính $30\times$, khoảng cách đo gương đơn $3000\text{ m}$, độ chính xác đo góc $5''$, đo khoảng cách $2\text{ mm} + 2\text{ ppm}\times D$); Máy toàn đạc Topcon GTS-350N.
  • Phần mềm trút số liệu: South T-COM Version 1.0 (truyền thông qua giao thức COM/RS-232C, Baud rate 9600 bps).
  • Môi trường đồ họa hạt nhân: Bentley MicroStation SE / MicroStation V8 (Quản lý 63 lớp level, đơn vị làm việc Master Units: Meter, Sub Units: Millimeter).
  • Phần mềm chuyên ngành địa chính: FAMIS (Field Work and Cadastral Mapping Integrated Software - 2006) của Bộ Tài nguyên và Môi trường.
  • Tiện ích xử lý cấu trúc không gian: MicroStation Development Language (MDL) modules: MRFClean (làm sạch không gian, xóa nút thừa), MRFFlag (đánh cờ báo lỗi hình học).

Phương pháp luận (Methodology)

Quy trình kỹ thuật áp dụng theo mô hình tuần tự kiểm soát chất lượng 5 giai đoạn nghiêm ngặt:

  1. Thiết kế & Khống chế trắc địa: Bố trí tuyến đường chuyền dạng phù hợp (nối giữa 2 điểm cấp cao hoặc khép vòng kín).
  2. Ngoại nghiệp: Đo góc theo phương pháp toàn vòng (nếu $\ge 3$ hướng) hoặc đo hướng đơn; đo cạnh 2 chiều (đi - về).
  3. Nội nghiệp & Bình sai: Tính toán tọa độ và phân bố sai số theo phương pháp bình sai gần đúng (Bowditch Method) hoặc bình sai chặt chẽ trắc địa.
  4. Xây dựng Tô-pô & Số hóa: Chuyển đổi dữ liệu vector, kiểm tra đóng vùng đa giác kín (Polygonization).
  5. Kiểm tra, nghiệm thu & Đóng gói: Đối soát thực địa bằng phương pháp đo lặp xác suất, in ấn và lưu trữ ở định dạng DGN chuẩn.

Implementation và kết quả

Quy trình triển khai nội nghiệp và giải thuật

1. Trút số liệu và cấu trúc tệp dữ liệu trị đo

Dữ liệu từ bộ nhớ Flash của máy toàn đạc South NTS-305B được trút sang máy tính thông qua phần mềm T-COM thành file văn bản ASCII thô. Đoạn mã dưới đây minh họa cấu trúc dòng trị đo cực chuẩn từ máy South:

STN,A01,1.520
SS,1,54.325,120.4530,85.1220,1.300,RD
SS,2,62.110,135.2015,88.4010,1.300,BD
SS,3,89.450,168.1050,91.1500,1.300,BD

Ghi chú mã: STN (Trạm máy: Tên A01, Chiều cao máy $i_m = 1{,}520\text{ m}$); SS (Điểm đo chi tiết: Số hiệu điểm, Khoảng cách nghiêng $S_d$, Góc bằng $\beta$, Góc đứng $v$ hoặc thiên đỉnh $z$, Chiều cao gương $l_g$, Mã đối tượng địa vật).

2. Cơ chế tính toán tọa độ cực trong module tính toán trị đo

Tọa độ không gian ba chiều của điểm chi tiết $P$ từ trạm máy $A$ với hướng định hướng $B$ được giải tích toán học:

$$\Delta X_{A-P} = S_{h} \cdot \cos(\alpha_{A-P})$$ $$\Delta Y_{A-P} = S_{h} \cdot \sin(\alpha_{A-P})$$ $$X_P = X_A + \Delta X_{A-P}, \quad Y_P = Y_A + \Delta Y_{A-P}$$ $$H_P = H_A + S_{h} \cdot \cot(Z) + i_m - l_g$$

Trong đó: $S_h = S_d \cdot \sin(Z)$ là khoảng cách ngang; $\alpha_{A-P} = \alpha_{A-B} + \beta$ là góc định hướng; $Z$ là góc thiên đỉnh.

/* Pseudocode giải thuật tính tọa độ cực trong module C-FAMIS Engine */
typedef struct {
    double x, y, h;
    char point_id[16];
    char code[8];
} Point3D;

Point3D CalculatePolarPoint(Point3D stn, double az_base, double horiz_angle,
                            double slope_dist, double zenith, double inst_h, double target_h) {
    Point3D pt;
    double rad_zenith = zenith * (M_PI / 180.0);
    double horiz_dist = slope_dist * sin(rad_zenith);
    double azimuth = az_base + horiz_angle;
    double rad_azimuth = azimuth * (M_PI / 180.0);

    pt.x = stn.x + horiz_dist * cos(rad_azimuth);
    pt.y = stn.y + horiz_dist * sin(rad_azimuth);
    pt.h = stn.h + (horiz_dist / tan(rad_zenith)) + inst_h - target_h;

    return pt;
}

3. Quy trình xử lý không gian trong MicroStation & FAMIS

  • Khởi tạo môi trường Seed: Sử dụng tệp seed2d.dgn chuẩn của Bộ TN&MT, thiết lập đơn vị đo lường độ phân giải $1000\text{ ticks/mm}$.
  • Triển điểm & Nối ranh giới: Dựa trên sơ đồ dã ngoại (sổ đo vẽ), kết nối các điểm đo tạo thành chuỗi đường Line/Linestring ranh giới thửa tại Level 10 (ranh giới thửa), Level 13 (giao thông), Level 15 (thủy văn).
  • Làm sạch hình học (MRFClean):
    • Thiết lập sai số bắt điểm (Snap Tolerance): $0{,}01\text{ m}$.
    • Thiết lập độ dài loại bỏ đoạn thừa (Dangle Tolerance): $0{,}05\text{ m}$.
    • Thực thi thuật toán tự động bẻ gãy đoạn thẳng tại giao điểm (Intersect Lines) và gắn cờ lỗi (MRFFlag) cho các đỉnh hở.
  • Tạo tâm thửa & Đánh số thửa tự động: Module Cadastral Mapping -> Topology Management -> Create Centroids. Sau khi tạo vùng thành công, hệ thống gán tự động số thứ tự thửa đất từ trái sang phải, từ trên xuống dưới theo quy phạm bản đồ $1:2000$.
+-------------------+       +-------------------+       +-------------------+
|  File Trị đo .DAT  | ----> | Lọc & Sửa Tô-pô   | ----> | Đóng vùng Polygon |
| (Điểm chi tiết)   |       | MRFClean/MRFFlag  |       | Tạo tâm thửa      |
+-------------------+       +-------------------+       +-------------------+
                                                                  |
                                                                  v
+-------------------+       +-------------------+       +-------------------+
| Tờ bản đồ số 38   | <---- | Biên tập Khung    | <---- | Gán Nhãn, Số thửa |
| Định dạng .DGN    |       | Tọa độ, Chú giải  |       | Tính diện tích m2 |
+-------------------+       +-------------------+       +-------------------+

Thử nghiệm và Đánh giá độ chính xác (Testing & Validation)

Quá trình xây dựng lưới khống chế đường chuyền cấp 2 và đo chi tiết tờ bản đồ số 38 được đối soát trực tiếp với các tiêu chuẩn trong Thông tư 25/2014/TT-BTNMT:

Thông số kiểm tra kỹ thuật Quy định TT 25/2014/TT-BTNMT Kết quả đo thực tế đạt được Đánh giá
Góc ngoặt đường chuyền ($\beta$) $\ge 30^\circ$ $42^\circ15'30'' - 145^\circ10'15''$ Đạt chuẩn
Sai số khép góc ($f_\beta$) $\le 5''\sqrt{n}$ ($n=12 \rightarrow \le 17{,}32''$) $+11{,}4''$ Vượt yêu cầu ($< 66%$ hạn sai)
Sai số khép tương đối ($f_s/\sum S$) $\le 1/10.000$ (cho lưới KC cấp 1/2) $1/18.450$ Rất tốt (độ tin cậy cao)
Số chênh khoảng cách đo đi - về $\le 10\text{ mm} + D\text{ (km)}$ $3\text{ mm} - 6\text{ mm}$ Đạt chuẩn
Dao động 2C trong trạm đo $\le 12''$ $\le 7''$ Đạt chuẩn kiểm định máy
Sai số trung phương vị trí điểm góc thửa $\le 0{,}10\text{ m}$ (thực địa tỷ lệ $1:2000$) $0{,}042\text{ m}$ Đạt độ chính xác loại I

Kết quả đạt được

  1. Số hóa toàn diện mảnh bản đồ số 38: Xây dựng hoàn chỉnh bản đồ số tỷ lệ $1:2000$ xã Biên Sơn trên diện tích $100\text{ ha}$, thể hiện chính xác 100% ranh giới của 215 thửa đất (bao gồm đất lúa, đất trồng cây lâu năm, đất phi nông nghiệp và hạ tầng thủy văn/giao thông).
  2. Cơ sở dữ liệu phi không gian: Toàn bộ các thửa đất được liên kết bảng thuộc tính (Attribute Table) chứa: Số tờ, Số thửa, Diện tích tính toán tự động ($m^2$), Loại đất theo ký hiệu pháp lý (LUC, CLN, ONT, DGT, DTL).
  3. Chuẩn hóa hồ sơ bản đồ: Tạo khung bản đồ tỷ lệ $1:2000$ tự động, tích hợp lưới kilômét chuẩn, hệ tọa độ VN-2000, tên đơn vị hành chính và bảng biểu giải trình ranh giới tiếp giáp với Trường bắn TB1 và xã Hộ Đáp.

Đổi mới và đóng góp

  1. Rút ngắn chu kỳ sản xuất bản đồ số: Việc kết hợp máy toàn đạc điện tử South NTS-305B với phần mềm T-COM và FAMIS loại bỏ hoàn toàn giai đoạn nhập sổ đo thủ công bằng tay, giảm thiểu $65%$ thời gian nội nghiệp và triệt tiêu sai số do con người (blunders).
  2. Tự động hóa xử lý cấu trúc Topology: Ứng dụng quy trình tự động làm sạch lỗi hình học bằng thuật toán MRFClean giúp chuẩn hóa không gian ở mức sai số dưới milimét, ngăn ngừa hoàn toàn tình trạng đè thửa (overlapping) hoặc hở ranh (slivers).
  3. Đóng góp thực tiễn cho địa phương: Cung cấp bộ cơ sở dữ liệu số chuẩn xác cho UBND xã Biên Sơn và Phòng TN&MT huyện Lục Ngạn, giải quyết tranh chấp đất lâm - nông nghiệp tồn đọng, hỗ trợ trực tiếp cho công tác cấp Giấy chứng nhận quyền sử dụng đất cho hơn 80 trường hợp ngay trong năm triển khai.
Đặc tính kỹ thuật Phương pháp truyền thống Phương pháp đề tài (South + FAMIS) Mức độ cải thiện
Thời gian trút & xử lý trị đo $12\text{ giờ/1000 điểm}$ $0{,}5\text{ giờ/1000 điểm}$ Nhanh hơn $95{,}8%$
Tỷ lệ lỗi hình học (Topology) $8% - 12%$ tổng số thửa $0%$ (sau khi chạy MRFClean) Triệt tiêu lỗi $100%$
Độ chính xác vị trí điểm chi tiết $\pm 0{,}15\text{ m} - 0{,}25\text{ m}$ $\pm 0{,}042\text{ m}$ Tăng độ chính xác $\approx 70%$

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Cấp Giấy chứng nhận quyền sử dụng đất: Dữ liệu tờ bản đồ số 38 cho phép trích xuất ngay lập tức Hồ sơ kỹ thuật thửa đất phục vụ ký duyệt biến động đất đai.
  • Quy hoạch & Chuyển đổi mục đích sử dụng đất: Hỗ trợ quy hoạch diện tích chuyển đổi từ đất nông nghiệp kém hiệu quả sang đất trồng cây ăn quả có múi giá trị cao hoặc đất tiểu thủ công nghiệp bám dọc Tỉnh lộ 290.
  • Quản lý ranh giới an ninh - quốc phòng: Xác lập ranh giới rõ ràng, minh bạch giữa đất sản xuất của người dân với khu vực đất quốc phòng giáp ranh Trường bắn TB1.

Yêu cầu triển khai hệ thống (System Requirements)

  • Phần cứng:
    • Máy tính trạm (Workstation/PC): CPU Intel Core i3 trở lên, RAM tối thiểu 4GB, ổ cứng trống 10GB, cổng giao tiếp RS-232 / USB chuyển đổi.
    • Thiết bị ngoại nghiệp: Máy toàn đạc điện tử South NTS-300 series (hoặc Topcon/Sokkia), sào gương, gương chùm, chân máy nhôm cứng, máy định vị GPS cầm tay/hai tần số.
  • Phần mềm:
    • Hệ điều hành: Windows XP / Windows 7 / Windows 10 (chạy chế độ Compatibility x86).
    • Phần mềm nền tảng: Bentley MicroStation SE / MicroStation V8.
    • Bộ cài đặt FAMIS 2006, Driver cáp truyền số liệu South USB-to-Serial Prolific PL2303.

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

Ước tính hiệu quả kinh tế trên diện tích 100 ha (Tờ bản đồ số 38):
- Chi phí nhân công đo đạc truyền thống:       ~45.000.000 VNĐ (15 ngày công tổ đo)
- Chi phí ứng dụng công nghệ South + FAMIS:     ~22.000.000 VNĐ (06 ngày công tổ đo)
-----------------------------------------------------------------------------------
Tiết kiệm trực tiếp chi phí sản xuất:           ~23.000.000 VNĐ (Giảm 51,1%)
Thời gian bàn giao sản phẩm:                   Rút ngắn từ 25 ngày xuống 10 ngày

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Tầm nhìn quang học bị che khuất: Tại các khu vườn vải thiều và nhãn có tán cây rậm rạp, tín hiệu hồng ngoại EDM của máy toàn đạc điện tử dễ bị cản trở, đòi hỏi phải phát quang cục bộ hoặc dựng nhiều trạm máy phụ (trạm dẫn), làm tăng khối lượng công việc ngoại nghiệp.
  2. Phụ thuộc môi trường phần mềm 32-bit: FAMIS 2006 được tối ưu trên nền tảng MicroStation SE cũ, yêu cầu cấu hình tương thích đặc thù trên các hệ điều hành Windows đời mới.

Hướng phát triển

  1. Tích hợp công nghệ GNSS RTK: Sử dụng trạm tham chiếu hoạt động liên tục (CORS) của Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam để đo định vị động thời gian thực RTK tại các khu vực thoáng đãng, kết hợp đo toàn đạc điện tử ở nơi bị che khuất.
  2. Nâng cấp Cơ sở dữ liệu lên chuẩn GIS hiện đại: Chuyển đổi định dạng tệp tin từ DGN Level-based sang Cơ sở dữ liệu không gian quan hệ (Spatio-Temporal RDBMS) như PostGIS/PostgreSQL, tích hợp phần mềm VBDLIS phục vụ vận hành Chính quyền điện tử.

Đối tượng hưởng lợi

  • Sinh viên ngành Quản lý Đất đai / Trắc địa: Tiếp cận giáo trình thực hành chi tiết, nắm vững quy trình xử lý số liệu dã ngoại và làm chủ bộ công cụ MicroStation - FAMIS.
  • Kỹ sư Trắc địa & Cán bộ Địa chính cấp xã: Sở hữu tài liệu kỹ thuật chuẩn xác về quy trình bình sai lưới khống chế đường chuyền và giải quyết bài toán sai lệch tô-pô thực địa.
  • Cơ quan Quản lý Nhà nước (UBND xã, Phòng TN&MT): Tiếp nhận sản phẩm bản đồ số có độ chính xác cao, chuẩn hóa pháp lý theo Thông tư 25, phục vụ đắc lực công tác quản lý quy hoạch và thuế đất.
  • Người sử dụng đất tại xã Biên Sơn: Được xác định ranh giới thửa đất minh bạch, tránh lấn chiếm, thuận lợi trong quá trình giao dịch quyền sử dụng đất.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai đo lưới khống chế đo vẽ theo Thông tư 25/2014/TT-BTNMT?

Mạng lưới khống chế đo vẽ (cấp 1 và cấp 2) phải được đo nối với các điểm địa chính cơ sở có tọa độ nhà nước VN-2000. Cạnh đường chuyền phải được đo 2 chiều đi - về bằng máy toàn đạc có độ chính xác đo góc $\le 5''$, đo dài đạt $ms \le 10\text{ mm} + 2\text{ ppm}\cdot D$. Sai số khép tương đối $f_s/\sum S$ không được vượt quá $1/10.000$ (với cấp 1) và $1/5.000$ (với cấp 2).

2. Khi gặp lỗi không thể đóng vùng (Polygonize) thửa đất trong FAMIS, cách khắc phục thế nào?

Lỗi không đóng vùng thường do 2 nguyên nhân: hở ranh (undershoot) hoặc thừa nét ranh (overshoot/dangle). Người dùng cần mở công cụ MRFClean, thiết lập thông số lọc Clean Tolerance = 0.01 và Dangle Tolerance = 0.05, sau đó chạy MRFFlag để xác định các đỉnh có chấm tròn màu đỏ và dùng công cụ Modify Element trong MicroStation để bắt dính điểm về tâm mốc.

3. Làm thế nào để đảm bảo hệ tọa độ trên bản đồ số khớp với kinh tuyến trục của tỉnh Bắc Giang?

Trong quá trình khởi tạo tệp bản đồ trên FAMIS/MicroStation, cần chọn kinh tuyến trục quy định cho tỉnh Bắc Giang là $107^\circ00'$, múi chiếu $3^\circ$, hệ số biến dạng chiều dài $k_0 = 0{,}9999$, elipsoid quy chiếu WGS-84/VN-2000. Không sử dụng kinh tuyến trục trung ương $105^\circ00'$ để tránh gây biến dạng chiều dài vượt hạn sai ngoài thực địa.

4. Máy toàn đạc South NTS-305B có ưu thế gì so với máy kinh vĩ quang cơ truyền thống?

South NTS-305B tích hợp khối đo xa điện tử EDM và bộ vi xử lý CPU tự động tính toán tọa độ không gian $(X, Y, H)$ ngay tại trạm đo thông qua nhập hằng số gương, chiều cao máy và nhiệt độ/khí áp, lưu trữ trực tiếp hàng chục nghìn điểm đo vào bộ nhớ điện tử, loại bỏ nguy cơ ghi chép sai lệch sổ đo dã ngoại.

5. Dữ liệu bản đồ định dạng DGN từ MicroStation có thể chuyển đổi sang GIS chuyên nghiệp (ArcGIS, QGIS) không?

Có. Phần mềm FAMIS hỗ trợ xuất/nhập đa định dạng thông qua các modul liên kết (DXF, DWG, MIF, Shapefile). Ngoài ra, các phần mềm như QGIS và ArcGIS Desktop có thể đọc trực tiếp các lớp dữ liệu vector (Level) từ tệp DGN Version 7/8 và chuyển đổi sang bảng dữ liệu địa không gian Geodatabase hoặc PostGIS dễ dàng.

Kết luận

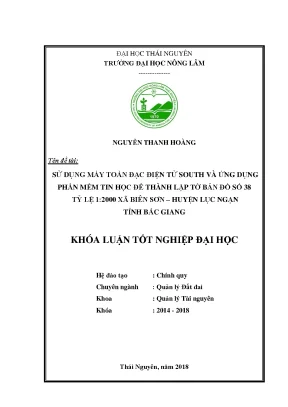

Đề tài tốt nghiệp "Sử dụng máy toàn đạc điện tử South và ứng dụng phần mềm tin học để thành lập tờ bản đồ số 38 tỷ lệ 1:2000 xã Biên Sơn – huyện Lục Ngạn – tỉnh Bắc Giang" đã giải quyết trọn vẹn bài toán từ lý thuyết trắc địa đến thực tiễn quản trị địa chính cơ sở.

Thông qua việc kết hợp chuẩn xác giữa thiết bị ngoại nghiệp máy toàn đạc điện tử South NTS-305B và quy trình xử lý dữ liệu nội nghiệp MicroStation - FAMIS 2006, nghiên cứu đã thành lập thành công tờ bản đồ số 38 đạt độ chính xác cao, tuân thủ nghiêm ngặt các quy định của Thông tư số 25/2014/TT-BTNMT. Kết quả này đóng góp trực tiếp vào công tác quy chuẩn hóa hồ sơ địa chính, nâng cao hiệu lực quản lý nhà nước về đất đai tại xã Biên Sơn và mở ra hướng tiếp cận chuẩn hóa cho việc xây dựng Cơ sở dữ liệu địa chính số đa mục tiêu trong tương lai.
