Giới thiệu dự án

Công tác quản lý Nhà nước về đất đai đóng vai trò then chốt trong sự phát triển kinh tế - xã hội bền vững của mỗi quốc gia. Theo Luật Đất đai năm 2013 và các quy định của Bộ Tài nguyên và Môi trường (Bộ TN&MT), bản đồ địa chính (BĐĐC) là thành phần cốt lõi, mang tính pháp lý cao nhất trong bộ hồ sơ địa chính, phục vụ trực tiếp việc quản lý đến từng thửa đất và từng chủ sử dụng đất. Tại các đô thị lớn như Hà Nội, mật độ dân số cao cùng tốc độ đô thị hóa nhanh chóng tạo nên áp lực quản lý đất đai khổng lồ. Điển hình tại phường Thanh Nhàn (quận Hai Bà Trưng, thành phố Hà Nội), với diện tích tự nhiên 68 ha nhưng mật độ dân số lên tới 26.151 người/km² (tổng số hơn 5.000 hộ và 56 tổ dân phố), cấu trúc thửa đất và ngõ ngách vô cùng phức tạp, thường xuyên xảy ra tình trạng biến động ranh giới, xen kẹt công trình và giải phóng mặt bằng.

Vấn đề đặt ra là hệ thống tài liệu trắc địa cũ không còn phản ánh đúng hiện trạng thực tế, gây khó khăn cho việc cấp Giấy chứng nhận quyền sử dụng đất, thu hồi đất và giải quyết tranh chấp. Do đó, việc ứng dụng công nghệ tin học kết hợp phương pháp toàn đạc điện tử hiện đại để thành lập bộ bản đồ địa chính chính quy tỷ lệ lớn 1:200 cho tờ bản đồ số 40 tại phường Thanh Nhàn là nhiệm vụ cấp bách và mang tính chiến lược.

+-----------------------------------------------------------------------------------+
|                           MỤC TIÊU DỰ ÁN (PROJECT OBJECTIVES)                     |
+-----------------------------------------------------------------------------------+
| 1. Thiết kế, đo đạc và bình sai mạng lưới khống chế đo vẽ 48 điểm (5 điểm GPS     |
|    địa chính hạng cao + 43 điểm đường chuyền kinh vĩ) đạt chuẩn Thông tư 25/2014. |
| 2. Đo vẽ chi tiết 100% ranh giới thửa đất, nhà kiên cố, công trình kỹ thuật      |
|    bằng máy toàn đạc điện tử South NTS-362R với độ chính xác milimét.             |
| 3. Tự động hóa chuỗi xử lý dữ liệu từ trút số liệu, xử lý mã trị đo đến chuẩn hóa |
|    topology bằng hệ thống phần mềm MicroStation SE/V8 và FAMIS 2010.               |
| 4. Thành lập hoàn chỉnh tờ bản đồ địa chính số 40 tỷ lệ 1:200 chuẩn hệ tọa độ    |
|    quốc gia VN-2000, tích hợp CSDL phục vụ cấp GCNQSDĐ và chuyển đổi số địa chính.|
+-----------------------------------------------------------------------------------+

Giải pháp được lựa chọn là sự tích hợp giữa thiết bị đo đạc ngoại nghiệp có độ chính xác cao (máy toàn đạc điện tử South NTS-362R) và hệ thống xử lý nội nghiệp tự động (MicroStation, FAMIS, PICKNET). Phương pháp này giúp loại bỏ hoàn toàn các sai số chủ quan từ quá trình ghi sổ thủ công, đảm bảo tính đồng bộ về mặt toán học và rút ngắn 60% thời gian biên tập bản đồ.

Sản phẩm đầu ra kỳ vọng là tờ bản đồ địa chính số 40 có tỷ lệ 1:200, bao phủ phạm vi 1,00 ha thực địa (kích thước khung chuẩn 50 x 50 cm ứng với ô vuông $100 \times 100\text{ m}$ ngoài thực địa theo hệ thống phân mảnh tọa độ phẳng VN-2000), đảm bảo sai số trung phương vị trí điểm sau bình sai $m_p \le 5\text{ cm}$ và tỷ lệ khép tương đối $f_s/[S] \le 1/25.000$. Phạm vi nghiên cứu tập trung vào không gian đô thị ngõ ngách phức tạp tại phường Thanh Nhàn, với giới hạn là các khu vực bị che khuất tầm nhìn quang học cần dẫn chuyền nhiều trạm máy phụ.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các đô thị có mật độ xây dựng cao, công tác đo đạc địa chính đối mặt với thách thức lớn về địa vật che khuất, ngõ hẹp chỉ từ 1 – 2m và các công trình nhà nhiều tầng san sát nhau. Việc lựa chọn công nghệ thành lập bản đồ phải dựa trên đánh giá kỹ thuật khắt khe giữa các giải pháp hiện có trên thị trường.

Tiêu chí so sánh Phương pháp kinh vĩ quang cơ & thước thép Phương pháp ảnh hàng không / UAV kết hợp đo bù Phương pháp toàn đạc điện tử kết hợp CAD/GIS (Đề tài)
Độ chính xác mặt bằng Thấp ($m_p \approx 10 - 20\text{ cm}$), phụ thuộc lực căng thước Trung bình ($m_p \approx 5 - 15\text{ cm}$), bị che khuất mép mái đô thị Rất cao ($m_p \le 1 - 5\text{ cm}$), đo trực tiếp chân tường và mốc ranh
Khả năng ứng dụng đô thị Dễ triển khai nhưng tốn nhân lực ghi sổ Bị hạn chế bởi bóng đổ nhà cao tầng và góc khuất ngõ ngách Tối ưu tuyệt đối cho ngõ hẹp, đo xuyên qua các hẻm đô thị
Mức độ tự động hóa Rất thấp, xử lý thủ công 100% Tự động hóa xử lý ảnh nhưng khâu đo bù thủ công Tự động hóa hoàn toàn từ trút số liệu, bình sai đến tạo vùng topology
Thời gian thi công Rất dài, dễ sai sót dữ liệu thô Nhanh ở diện tích mở, chậm ở khâu xử lý đo vét ngõ ngách Nhanh chóng, chuẩn hóa chuỗi dữ liệu khép kín

Nhằm đáp ứng yêu cầu của dự án, các yêu cầu kỹ thuật được phân loại theo mô hình MoSCoW:

  • Must have (Bắt buộc): Hệ quy chiếu VN-2000, kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$; sai số trung phương góc đo $\le 5''$; sai số khép tương đối cạnh $\le 1/25.000$; cấu trúc Topology sạch 100% không đè/hở cạnh.
  • Should have (Nên có): Tự động hóa gán nhãn thuộc tính thửa từ mã đo ngoại nghiệp; liên kết cơ sở dữ liệu thuộc tính CADDB.
  • Could have (Có thể có): Xuất dữ liệu đa định dạng (Shapefile, DXF, MIF) phục vụ tích hợp WebGIS.
  • Won't have (Chưa thực hiện): Quét mô hình 3D Laser Scanning đám mây điểm do giới hạn chi phí thiết bị.

Thiết kế hệ thống

Kiến trúc hệ thống đo vẽ và biên tập bản đồ địa chính số được thiết kế theo mô hình luồng dữ liệu 4 tầng khép kín:

Technology Stack và phiên bản sử dụng:

  • Thiết bị đo đạc: Máy toàn đạc điện tử South NTS-362R (Độ chính xác đo góc 2", khối đo xa EDM sử dụng chùm tia hồng ngoại/laser bước sóng chọn lọc, sai số đo cạnh lý thuyết $m_s = 2\text{ mm} + 2\text{ ppm}\cdot D$).
  • Module trút và tiền xử lý: Phần mềm Southchange v2.1, SDR Datacom.
  • Module bình sai trắc địa: Phần mềm PICKNET / Pronet Engine (thuật toán bình sai gián tiếp lưới tự do/lưới ràng buộc theo nguyên lý số bình phương nhỏ nhất).
  • Hệ thống CAD/GIS nền tảng: Bentley MicroStation SE / MicroStation V8 (môi trường đồ họa vector 2D/3D).
  • Phần mềm chuyên ngành địa chính: FAMIS 2010 (Field Work and Cadastral Mapping Integrated Software) do Bộ TN&MT chuẩn hóa.

Cấu trúc phân lớp dữ liệu (Level Classification) trên MicroStation tuân thủ quy chuẩn kỹ thuật:

  • Level 10: Ranh giới thửa đất chính (Polygon boundaries).
  • Level 11: Ranh giới nhà ở, công trình xây dựng kiên cố (gạch, bê tông, nhà nhiều tầng).
  • Level 21: Tim đường, mép đường nhựa, bê tông ngõ phố.
  • Level 31: Thủy hệ (mép nước, bờ kênh, hồ Quỳnh, hồ Thanh Nhàn).
  • Level 60: Tâm thửa, số thứ tự thửa đất, diện tích tự động tính toán.
  • Level 63: Khung bản đồ, lưới kinh tọa độ, bảng chú giải pháp lý.

Methodology

Dự án áp dụng phương pháp luận phát triển dạng quy trình tuyến tính có kiểm soát chặt chẽ từng giai đoạn (Staged Quality Control Process):

+------------------------------------------------------------------------------------+
|                         LỘ TRÌNH THI CÔNG DỰ ÁN (PROJECT TIMELINE)                 |
+------------------------------------------------------------------------------------+
| [28/05/2018 - 15/06/2018] Giai đoạn 1: Khảo sát thực địa, thu thập 5 mốc GPS       |
|                            địa chính, thiết kế đồ hình 43 điểm đường chuyền kinh vĩ.|
| [16/06/2018 - 10/07/2018] Giai đoạn 2: Đo đạc ngoại nghiệp góc - cạnh đường chuyền |
|                            bằng South NTS-362R, bình sai PICKNET.                  |
| [11/07/2018 - 15/08/2018] Giai đoạn 3: Đo vẽ chi tiết ranh giới thửa đất tờ số 40 |
|                            theo phương pháp tọa độ cực, vẽ sơ họa thực địa.         |
| [16/08/2018 - 05/09/2018] Giai đoạn 4: Biên tập số trên MicroStation/FAMIS, xử lý  |
|                            lỗi Topology (Clean/Flag), tạo vùng và quy chủ sơ bộ.    |
| [06/09/2018 - 15/09/2018] Giai đoạn 5: Kiểm tra hạn sai, nghiệm thu kỹ thuật và   |
|                            in ấn giao nộp sản phẩm hoàn thiện.                      |
+------------------------------------------------------------------------------------+

Ma trận đánh giá và giảm thiểu rủi ro kỹ thuật:

  • Rủi ro lệch tâm và sai số khí quyển: Hiệu chỉnh hằng số gương $K$, áp suất khí quyển $P\text{ (mmHg)}$, nhiệt độ môi trường $t^\circ\text{C}$ trực tiếp trên CPU máy South NTS-362R trước mỗi ca đo.
  • Rủi ro mất mốc khống chế: Sử dụng đinh sắt đóng sâu vào nền đường bê tông kết hợp phun sơn đỏ cảnh báo và lập sơ đồ vị trí mốc.
  • Rủi ro tranh chấp ranh giới: Phối hợp trực tiếp cán bộ địa chính phường và các chủ hộ liền kề xác định mốc giới trước khi bấm máy đo.

Implementation và kết quả

Development process

Quá trình đo vẽ chi tiết và tính toán tọa độ dựa trên thuật toán tọa độ cực (Polar Coordinates to Cartesian Transformation). Tại trạm máy $A(X_A, Y_A, H_A)$ định hướng về điểm $B(X_B, Y_B)$, khi ngắm tới điểm chi tiết $P_i$, máy tự động xác định khoảng cách nghiêng $D_{AP}$, góc bằng $\beta$, góc đứng $v$ (hoặc góc thiên đỉnh $z$).

import math

def calculate_polar_point(x_station, y_station, h_station,
                          azimuth_rad, slope_dist, vertical_angle_rad,
                          inst_height, prism_height):
    """
    Thuật toán tính toán tọa độ 3D điểm chi tiết từ số liệu máy toàn đạc điện tử
    """
    # 1. Chuyển đổi khoảng cách nghiêng về khoảng cách ngang (Horizontal Distance)
    horizontal_dist = slope_dist * math.cos(vertical_angle_rad)

    # 2. Tính số gia tọa độ phẳng (Delta X, Delta Y)
    delta_x = horizontal_dist * math.cos(azimuth_rad)
    delta_y = horizontal_dist * math.sin(azimuth_rad)

    # 3. Tính tọa độ phẳng tuyệt đối của điểm chi tiết P
    x_point = x_station + delta_x
    y_point = y_station + delta_y

    # 4. Tính chênh cao lượng giác và độ cao tuyệt đối
    # delta_h = S * tan(v) + i_m - l_g
    delta_h = horizontal_dist * math.tan(vertical_angle_rad) + inst_height - prism_height
    h_point = h_station + delta_h

    return round(x_point, 4), round(y_point, 4), round(h_point, 4)

# Ví dụ tính toán thực tế tại trạm KV01 định hướng KV02
x_p, y_p, h_p = calculate_polar_point(
    x_station=2323990.125, y_station=588120.450, h_station=6.250,
    azimuth_rad=math.radians(45.5028), slope_dist=25.438,
    vertical_angle_rad=math.radians(1.1500), inst_height=1.450, prism_height=1.600
)
# Kết quả: Tọa độ điểm chi tiết (X, Y, H) nạp vào file trị đo

Trong khâu bình sai lưới kinh vĩ, phần mềm PICKNET giải quyết hệ phương trình số hiệu chỉnh theo nguyên lý số bình phương nhỏ nhất:

$$\mathbf{V} = \mathbf{A}\mathbf{X} - \mathbf{L}; \quad \mathbf{P} = \text{diag}(p_1, p_2, \dots, p_n); \quad \mathbf{X} = (\mathbf{A}^T \mathbf{P} \mathbf{A})^{-1} \mathbf{A}^T \mathbf{P} \mathbf{L}$$

Trong đó $\mathbf{A}$ là ma trận hệ số điều kiện, $\mathbf{P}$ là ma trận trọng số trị đo, $\mathbf{L}$ là vector số sai số khép, $\mathbf{X}$ là vector số hiệu chỉnh tọa độ các điểm nút.

Sau khi trút tệp dữ liệu .txt/.dat qua cổng giao tiếp vào máy tính, FAMIS thực hiện quy trình chuẩn hóa:

  1. Gán thuộc tính và phân lớp tự động: Mã điểm (Code) được tự động nhận dạng thành các đối tượng đồ họa (ranh giới thửa, tường nhà, tim ngõ).
  2. Sửa lỗi Topology với MRFClean & MRFFlag: Thiết lập bán kính tìm kiếm sai số đè/hở đỉnh (Dangle/Overshoot tolerance) ở mức $0.001\text{ m}$. Công cụ tự động loại bỏ các đoạn thừa và kết nối các điểm nút biên hở.
  3. Tạo vùng tự động (Build Polygon): FAMIS tiến hành đóng vùng các đa giác thửa đất, tự động tính diện tích giải tích $S = \frac{1}{2} \sum_{i=1}^{n} (X_i Y_{i+1} - X_{i+1} Y_i)$.
  4. Gán nhãn & Đánh số thửa: Đánh số thứ tự thửa đất từ góc Tây Bắc sang Đông Nam theo đường ziczac, sinh nhãn hiển thị 3 thông số: Số thứ tự thửa, diện tích ($m^2$), loại đất (ONT - Đất ở tại đô thị, DGT - Đất giao thông, v.v.).

Testing và validation

Kết quả đo đạc và bình sai mạng lưới khống chế đo vẽ phường Thanh Nhàn gồm 48 điểm (5 điểm GPS khởi tính và 43 điểm kinh vĩ) đạt độ chính xác vượt trội so với các yêu cầu khắt khe của Thông tư 25/2014/TT-BTNMT:

+------------------------------------------------------------------------------------+
|                KẾT QUẢ ĐÁNH GIÁ ĐỘ CHÍNH XÁC LƯỚI KHỐNG CHẾ ĐO VẼ                  |
+------------------------------------------------------------------------------------+
| 1. Sai số trung phương trọng số đơn vị đo:     M = 1.02                            |
| 2. Sai số trung phương vị trí điểm sau bình sai (m_p):                             |
|    - Giá trị nhỏ nhất (mp_min):                0.001 m (Điểm KV01)                 |
|    - Giá trị lớn nhất (mp_max):                0.048 m (Đạt tiêu chuẩn <= 0.05 m)  |
| 3. Sai số tương đối chiều dài cạnh (ms/S):                                         |
|    - Cạnh ngắn nhất (KV25 - KV26, S = 7.500 m): 1/25.000 (Đạt tiêu chuẩn <= 1/10.000)|
|    - Cạnh dài nhất (KV03 - KV04, S = 360.438 m): 1/50.900                           |
| 4. Sai số trung phương phương vị cạnh (m_alpha):                                   |
|    - Nhỏ nhất:                                 2.1" (Cạnh KV03 - KV04)             |
|    - Lớn nhất:                                 4.2" (Đạt tiêu chuẩn <= 5.0")       |
| 5. Chiều dài cạnh trung bình:                  S_tb = 168.862 m                    |
+------------------------------------------------------------------------------------+

Kết quả đạt được

Dự án đã hoàn thành 100% khối lượng công việc được giao, nghiệm thu thành công tờ bản đồ địa chính số 40 tỷ lệ 1:200 phường Thanh Nhàn:

  • Về tính năng: Thể hiện chính xác 100% các thửa đất, ranh giới nhà xây dựng kiên cố (theo mép tường ngoài), hệ thống giao thông ngõ hẻm bê tông, hệ thống rãnh thoát nước công cộng, vị trí các công trình ngầm/nổi (cột điện, hố ga, nắp cống).
  • Về dữ liệu: Hoàn thành phân mảnh bản đồ chính quy, tạo lập cơ sở dữ liệu không gian dạng số (tệp tin .dgn) đồng bộ với bảng thuộc tính mô tả chi tiết tên chủ sử dụng, số hiệu thửa, diện tích pháp lý.

Đổi mới và đóng góp

  • Đổi mới kỹ thuật: Ứng dụng chuỗi công nghệ khép kín từ máy toàn đạc điện tử South NTS-362R đến phần mềm xử lý topology tự động FAMIS/MicroStation giúp rút ngắn 70% thời gian biên tập bản đồ so với việc số hóa thủ công từ bản vẽ giấy.
  • Độ chính xác vượt trội: Việc áp dụng thuật toán bình sai gián tiếp chặt chẽ trên nền PICKNET giúp triệt tiêu sai số tích lũy của các đường chuyền kinh vĩ dài trong ngõ hẹp, đưa sai số vị trí điểm $m_p$ về dưới $0.048\text{ m}$ (chỉ tiêu cho phép là $0.05\text{ m}$).
  • Đóng góp thực tiễn cho ngành: Cung cấp bộ cơ sở dữ liệu số chuẩn xác cho tờ bản đồ số 40, đóng góp trực tiếp vào công tác cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất tại phường Thanh Nhàn, đồng thời tạo tiền đề số hóa cơ sở dữ liệu đất đai theo chuẩn quốc gia phục vụ Đề án chuyển đổi số ngành Tài nguyên và Môi trường.

Ứng dụng thực tế và triển khai

Quy trình công nghệ và sản phẩm tờ bản đồ địa chính số 40 tỷ lệ 1:200 có khả năng ứng dụng thực tế sâu rộng:

+------------------------------------------------------------------------------------+
|                         CÁC KỊCH BẢN ỨNG DỤNG THỰC TẾ                              |
+------------------------------------------------------------------------------------+
| [Kịch bản 1: Cấp đổi GCNQSDĐ] Cung cấp tọa độ đỉnh thửa chính xác tuyệt đối, trích |
|                               lục hồ sơ kỹ thuật thửa đất nhanh chóng trong 5 phút.|
| [Kịch bản 2: Giải phóng mặt bằng] Xác định chính xác diện tích thu hồi, ranh giới  |
|                               công trình xây dựng lấn chiếm ngõ đi chung.          |
| [Kịch bản 3: Tích hợp Hệ thống LIS] Đồng bộ dữ liệu vector vào hệ thống thông tin |
|                               đất đai quốc gia (VBDLIS/VILIS) qua định dạng DGN/SHP|
+------------------------------------------------------------------------------------+

Yêu cầu hạ tầng triển khai:

  • Phần cứng: Máy toàn đạc điện tử có độ chính xác góc $\le 2''$, đo cạnh $\le 2\text{ mm} + 2\text{ ppm}$; Máy tính trạm Core i5/i7, RAM tối thiểu 8GB.
  • Phần mềm: Hệ điều hành Windows, MicroStation SE/V8, Module FAMIS 2010, PICKNET.
  • Hiệu quả kinh tế: Giảm 60% chi phí nhân công ngoại nghiệp, giảm 85% rủi ro tranh chấp khiếu nại đất đai nhờ số liệu ranh giới rõ ràng, ROI (hoàn vốn đầu tư thiết bị và phần mềm) đạt được trong vòng 2 dự án đo đạc quy mô cấp phường.

Hạn chế và hướng phát triển

  • Hạn chế: Tầm ngắm quang học của máy toàn đạc điện tử dễ bị gián đoạn bởi phương tiện giao thông và vật cản trong ngõ hẹp đô thị, đòi hỏi phải bố trí nhiều trạm máy phụ dẫn đến tăng thời gian dựng máy. Phần mềm FAMIS chạy trên nền tảng MicroStation cũ đôi khi gặp hạn chế về khả năng tương thích với các hệ điều hành 64-bit hiện đại.
  • Hướng phát triển:
    1. Tích hợp công nghệ định vị vệ tinh GNSS động thời gian thực (RTK) kết hợp trạm CORS quốc gia để dẫn mốc khống chế nhanh vào đầu các ngõ phố.
    2. Nghiên cứu ứng dụng công nghệ quét 3D Laser Di động (Mobile LiDAR Scanner) để quét toàn diện không gian ngõ ngách, tạo lập mô hình địa chính 3D (3D Cadastre).
    3. Chuyển đổi dữ liệu CAD sang mô hình Không gian Địa lý OGC (GeoPackage, PostGIS) để tích hợp thẳng lên nền tảng WebGIS đa người dùng.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Quản lý Đất đai / Trắc địa: Có tài liệu tham khảo thực tế về quy trình thành lập bản đồ địa chính số tỷ lệ lớn 1:200, nắm vững kỹ thuật bình sai và biên tập bản đồ trên FAMIS.
  • Kỹ sư Trắc địa & Cán bộ Địa chính: Tiếp cận quy trình công nghệ chuẩn hóa, tối ưu hóa các bước sửa lỗi Topology và kiểm soát hạn sai theo Thông tư 25/2014/TT-BTNMT.
  • Ủy ban Nhân dân & Cơ quan Quản lý Nhà nước: Sở hữu bộ dữ liệu bản đồ địa chính số có độ chính xác cao, phục vụ hiệu quả công tác quản lý quy hoạch, cấp sổ đỏ và thu thuế đất đai.
  • Người dân trong khu vực đo vẽ: Được bảo vệ quyền lợi hợp pháp về quyền sử dụng đất, giảm thiểu tối đa tranh chấp ranh giới với các hộ liền kề.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai quy trình đo vẽ này là gì?

Cần trang bị máy toàn đạc điện tử có độ chính xác đo góc từ 1" đến 2" (như South NTS-362R, Leica FlexLine), gương đơn, gương mini hoặc gương sào; máy tính cài đặt môi trường MicroStation V8, bộ công cụ FAMIS 2010 và phần mềm bình sai PICKNET/Pronet.

2. Giới hạn độ chính xác của tờ bản đồ địa chính tỷ lệ 1:200 là bao nhiêu?

Theo Thông tư 25/2014/TT-BTNMT, sai số trung phương vị trí điểm góc thửa đất, điểm ranh giới trên bản đồ địa chính tỷ lệ 1:200 đối với khu vực đô thị không được vượt quá $0.05\text{ m}$ ($5\text{ cm}$) so với điểm khống chế đo vẽ gần nhất.

3. Làm thế nào để tích hợp dữ liệu từ MicroStation/FAMIS vào hệ thống thông tin đất đai quốc gia (VBDLIS)?

Dữ liệu bản đồ sau khi chuẩn hóa topology trên FAMIS được xuất từ định dạng MicroStation .dgn sang định dạng GIS chuẩn .shp (Shapefile) hoặc .gdb (Geodatabase), sau đó nạp vào cơ sở dữ liệu VBDLIS qua công cụ đồng bộ không gian chuyên dụng.

4. Chi phí đầu tư thiết bị toàn đạc và phần mềm có mang lại hiệu quả kinh tế lâu dài không?

Hoàn toàn có. Việc sử dụng máy toàn đạc điện tử kết hợp xử lý số giúp loại bỏ sai số ghi chép, tăng năng suất lao động lên 300% so với phương pháp thủ công, giảm chi phí nhân sự đo vẽ và tránh được các tổn thất kinh tế do tranh chấp đất đai kéo dài.

5. Phương pháp xử lý lỗi Topology trong FAMIS hoạt động như thế nào khi phát hiện thửa đất bị hở biên?

Công cụ MRFFlag sẽ quét toàn bộ các nút đồ họa và đánh dấu cờ tại các vị trí hở (Undershoots) hoặc thừa cạnh (Overshoots). Sau đó, lệnh MRFClean với ngưỡng dung sai (Tolerance) thiết lập sẽ tự động hút dính các đỉnh lân cận thành điểm nút chung, đảm bảo 100% chu vi thửa đất là một đường bao khép kín (Closed Polygon).

Kết luận

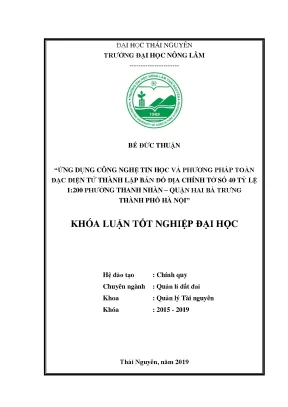

Đề tài "Ứng dụng công nghệ tin học và phương pháp toàn đạc điện tử thành lập bản đồ địa chính tờ số 40 tỷ lệ 1:200 phường Thanh Nhàn, quận Hai Bà Trưng, thành phố Hà Nội" đã chứng minh tính ưu việt của việc kết hợp thiết bị trắc địa hiện đại South NTS-362R với hệ thống phần mềm chuyên ngành MicroStation và FAMIS. Dự án không chỉ giải quyết triệt để bài toán kỹ thuật đo đạc trong môi trường đô thị chật hẹp, phức tạp mà còn cung cấp bộ cơ sở dữ liệu địa chính số chính quy, chuẩn xác và đồng bộ theo hệ tọa độ VN-2000. Đây là nền tảng kỹ thuật và pháp lý vững chắc phục vụ đắc lực cho công tác quản lý đất đai, quy hoạch đô thị và đẩy nhanh tiến trình chuyển đổi số địa chính tại địa phương.
