Giới thiệu dự án

Bối cảnh và cơ sở thực tiễn

Quản lý đất đai là một trong những trụ cột chiến lược của công tác quản lý tài nguyên quốc gia. Tại Việt Nam, sự phát triển nhanh chóng của kinh tế nông thôn, quá trình chuyển dịch cơ cấu cây trồng và nhu cầu cấp Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) đặt ra yêu cầu cấp thiết về hệ thống bản đồ địa chính chính quy, chính xác và đồng bộ theo tiêu chuẩn của Bộ Tài nguyên và Môi trường (BTNMT).

Khu vực xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc có tổng diện tích tự nhiên là $366{,}23\text{ ha}$ với $895$ hộ dân. Cơ cấu sử dụng đất có sự phân hóa phức tạp: đất nông nghiệp chiếm $227{,}02\text{ ha}$ ($61{,}98%$), đất phi nông nghiệp chiếm $138{,}57\text{ ha}$ ($37{,}85%$), và đất chưa sử dụng là $0{,}64\text{ ha}$ ($0{,}17%$). Địa hình trung du bị chia cắt bởi đồi thấp, suối khe và thảm thực vật đặc thù, dẫn đến việc quản lý ranh giới thửa đất bằng phương pháp đo đạc thủ công trước đây gặp nhiều sai số, tranh chấp và khó khăn trong chỉnh lý biến động.

                  CƠ CẤU HIỆN TRẠNG ĐẤT ĐAI XÃ NHẠO SƠN

Vấn đề kỹ thuật (Problem Statement)

Phương pháp thành lập bản đồ địa chính truyền thống (sử dụng máy kinh vĩ quang cơ kết hợp bàn đạc hoặc đo chuỗi chia mảnh thủ công) tồn tại các hạn chế cốt tử:

  1. Sai số tích lũy lớn trong đo vẽ: Sai số đo góc và đo dài ngoài thực địa không được kiểm soát theo thời gian thực, dẫn đến sai số khép cạnh và khép góc vượt hạn sai quy định.
  2. Đứt gãy liên kết dữ liệu Không gian - Thuộc tính: Dữ liệu đồ họa vẽ tay trên giấy tách rời hoàn toàn với sổ mục kê, sổ địa chính, khiến việc tra cứu và quản lý biến động mất nhiều thời gian (trung bình 15–20 ngày cho một hồ sơ địa chính).
  3. Hiệu suất biên tập thấp và rủi ro lỗi Topology: Quá trình số hóa thủ công từ bản đồ giấy quét (raster) phát sinh nhiều lỗi hình học như hở đỉnh (undershoot), bắt vượt (overshoot), trùng đè ranh giới và tính toán diện tích thửa đất thiếu chuẩn xác.

Mục tiêu dự án

  1. Mục tiêu 1: Khảo sát, thiết kế và xây dựng mạng lưới khống chế đo vẽ mặt bằng (đường chuyền kinh vĩ cấp 1 và cấp 2 - KV1, KV2) trong Hệ quy chiếu và Hệ tọa độ Quốc gia VN-2000, kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$, Ellipsoid WGS-84.
  2. Mục tiêu 2: Thu thập toàn diện dữ liệu tọa độ không gian 3D của các điểm ranh giới thửa đất, tim đường giao thông, mạng lưới thủy hệ và công trình xây dựng cho tờ bản đồ địa chính số 20 bằng máy toàn đạc điện tử South NTS-312B.
  3. Mục tiêu 3: Xử lý bình sai mạng lưới trắc địa, biên tập, làm sạch cấu trúc hình học (Topology) và hoàn thiện tờ bản đồ địa chính số 20 tỷ lệ 1:1000 (diện tích tiêu chuẩn $25\text{ ha}$) bằng tổ hợp phần mềm MicroStation SE, FAMIS 2006 và EMap.

Giải pháp kỹ thuật và kết quả kỳ vọng

Dự án áp dụng quy trình công nghệ tích hợp khép kín: Đo đạc số trị ngoại nghiệp bằng trắc địa điện tử $\rightarrow$ Trút số liệu tự động $\rightarrow$ Bình sai toán học $\rightarrow$ Xử lý đồ họa vector và Topology nội nghiệp $\rightarrow$ Tích hợp cơ sở dữ liệu (CSDL) hồ sơ địa chính CADDB.

Chỉ số định lượng kỳ vọng:

  • $100%$ điểm ranh giới thửa đất được xác định với sai số vị trí mặt bằng $M_p \le 0{,}1\text{ mm}$ trên bản đồ (tương đương $\le 0{,}1\text{ m}$ ngoài thực địa đối với tỷ lệ 1:1000).
  • Sai số khép góc đường chuyền $f_\beta \le 2m_\beta \sqrt{n}$ (với $m_\beta = \pm 15''$).
  • Sai số khép tương đối đường chuyền $f_S / [S] \le 1/4000$ (đối với KV1) và $\le 1/2000$ (đối với KV2).
  • Khắc phục $100%$ lỗi Topology (trùng đỉnh, bắt chéo ranh giới, hở vùng) trên tờ bản đồ số 20.

Phạm vi và giới hạn

  • Phạm vi không gian: Tờ bản đồ địa chính số 20 tỷ lệ 1:1000, xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc. Kích thước khung trong tiêu chuẩn $50 \times 50\text{ cm}$, tương ứng $0{,}5 \times 0{,}5\text{ km}$ ($25\text{ ha}$ ngoài thực địa).
  • Phạm vi thời gian triển khai: Từ ngày 20/04/2016 đến ngày 20/07/2016.
  • Giới hạn kỹ thuật: Đo vẽ trực tiếp các đối tượng địa chính nhìn thấy; các khu vực che khuất tầm ngắm được tăng dày trạm đo hoặc dóng hướng, giao hội phụ trợ theo đúng quy trình quy phạm kỹ thuật đo đạc địa chính của BTNMT.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phân loại yêu cầu hệ thống theo mô hình MoSCoW

  • Must Have (Bắt buộc):
    • Thiết lập lưới tọa độ VN-2000 chuẩn hóa, kinh tuyến trục $105^\circ00'$.
    • Máy toàn đạc điện tử South NTS-312B có độ chính xác đo góc $\le 2''$, đo cạnh $\pm(2\text{ mm} + 2\text{ ppm}\cdot D)$.
    • Tự động hóa kiểm tra và xử lý lỗi hình học đường bao thửa đất bằng MRFClean và MRFFlag.
    • Xuất bản đồ địa chính tuân thủ quy chuẩn phân lớp 63 Level của MicroStation.
  • Should Have (Nên có):
    • Tự động gán nhãn thửa (số thứ tự thửa, diện tích, mã loại đất) từ CSDL thuộc tính.
    • Tích hợp công cụ bình sai tự động mạng lưới khống chế đường chuyền Pronet.
  • Could Have (Có thể có):
    • Chuyển đổi định dạng tương thích hai chiều với AutoCAD (.dwg, .dxf) và MapInfo (.tab, .mif).
  • Won't Have (Chưa thực hiện trong giai đoạn này):
    • Tích hợp công nghệ đo động thời gian thực GNSS RTK đa tần số kết nối trạm CORS quốc gia.

Thiết kế hệ thống

flowchart TD
    subgraph NgoaiNghiep["GIAI ĐOẠN NGOẠI NGHIỆP"]
        A[Khảo sát & Chọn điểm mốc] --> B[Chôn mốc lưới KV1, KV2]
        B --> C[Đo góc, cạnh bằng South NTS-312B]
        C --> D[Đo chi tiết tọa độ cực ranh thửa đất]
    end

    subgraph XuLyDuLieu["XỬ LÝ DỮ LIỆU & BÌNH SAI"]
        D --> E[Trút số liệu: File RAW/GTS/TXT]
        E --> F[Bình sai lưới khống chế: PRONET]
        F --> G[Tọa độ chính thức VN-2000]
    end

    subgraph NoiNghiep["BIÊN TẬP BẢN ĐỒ SỐ"]
        G --> H[Phun điểm chi tiết vào MicroStation SE]
        H --> I[Xử lý mã & Nối ranh giới thửa đất]
        I --> J[Tạo vùng Topology bằng FAMIS 2006]
        J --> K[Sửa lỗi Clean & Flag]
        K --> L[Tạo tâm thửa, Đánh số thửa & Vẽ nhãn]
        L --> M[Phân mảnh, Tạo khung tờ bản đồ số 20]
    end

    subgraph SanPham["SẢN PHẨM HOÀN THIỆN"]
        M --> N[Bản đồ địa chính số DGN]
        M --> O[Cơ sở dữ liệu Hồ sơ địa chính CADDB]
        M --> P[Hồ sơ kỹ thuật thửa & Bảng tổng hợp diện tích]
    end

Technology Stack và Thông số phiên bản

  • Thiết bị đo đạc ngoại nghiệp:
    • Máy toàn đạc điện tử: South NTS-312B (Bộ vi xử lý 32-bit CPU, EDM đo xa hồng ngoại, bộ nhớ trong ghi nhận dữ liệu thực địa).
    • Phụ kiện: Gương đơn, gương sào mini, chân máy hợp kim nhôm, thước thép 2m kiểm định, bộ đàm liên lạc nội bộ.
  • Phần mềm xử lý tính toán và trắc địa:
    • Pronet v2.1: Bình sai chặt chẽ lưới trắc địa mặt bằng tự do và ràng buộc.
    • SDR Data Collector Software: Hỗ trợ chuyển đổi định dạng bản ghi trị đo điện tử.
  • Nền tảng đồ họa và GIS địa chính:
    • MicroStation SE (v05.07.01): Nền tảng CAD xây dựng và biên tập dữ liệu không gian vector định dạng .dgn.
    • FAMIS 2006 (Field Work and Cadastral Mapping Integrated Software): Module tích hợp quản lý trị đo, tạo vùng Topology, gán thuộc tính thửa đất, biên tập khung bản đồ địa chính quy chuẩn BTNMT.
    • EMap: Tiện ích hỗ trợ quản trị và xuất hồ sơ trích đo địa chính.

Phương pháp luận triển khai (Methodology)

Dự án áp dụng quy trình tiêu chuẩn nghiêm ngặt theo mô hình Thác nước tuần hoàn (Sequential-Iterative Engineering) của ngành Đo đạc - Bản đồ:

Ma trận đánh giá và giảm thiểu rủi ro

  • Rủi ro 1: Tán cây che khuất, mất đường ngắm quang học giữa trạm máy và điểm chi tiết.
    • Giải pháp: Phát triển trạm đo phụ (trạm đo dẫn) hoặc áp dụng phương pháp dóng hướng vuông góc, giao hội khoảng cách từ 2 điểm phụ có tọa độ đã biết.
  • Rủi ro 2: Sai lệch góc do khúc xạ ánh sáng và biến đổi nhiệt độ môi trường trung du.
    • Giải pháp: Nhập hiệu chỉnh trực tiếp nhiệt độ ($t^\circ\text{C}$), áp suất khí quyển ($P\text{ mmHg}$) vào CPU máy South NTS-312B trước mỗi ca đo để bộ đo tự động bù sai số EDM.
  • Rủi ro 3: Bất đồng ranh giới giữa các hộ sử dụng đất liền kề.
    • Giải pháp: Phối hợp cán bộ địa chính xã Nhạo Sơn, trưởng thôn và các bên liên quan ký nhận hiện trạng thực địa trước khi đo chi tiết.

Implementation và kết quả

Quy trình phát triển và Thuật toán cốt lõi

1. Mô hình toán học tính tọa độ điểm chi tiết theo phương pháp tọa độ cực

Tại trạm máy $A(X_A, Y_A, H_A)$, định hướng về điểm $B(X_B, Y_B)$, ngắm gương tại điểm chi tiết $P_i$. Trị đo gồm: góc bằng $\beta$, góc đứng $V$ (hoặc góc thiên đỉnh $Z$), khoảng cách nghiêng $D$.

$$\text{Khoảng cách ngang: } S = D \cdot \cos(V) = D \cdot \sin(Z)$$

$$\text{Góc định hướng khởi đầu: } \alpha_{AB} = \arctan\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$$

$$\text{Góc định hướng trạm máy - điểm đo: } \alpha_{AP} = \alpha_{AB} + \beta$$

$$\text{Tọa độ mặt phẳng: } \begin{cases} X_P = X_A + S \cdot \cos(\alpha_{AP}) \ Y_P = Y_A + S \cdot \sin(\alpha_{AP}) \end{cases}$$

$$\text{Độ cao lượng giác: } H_P = H_A + S \cdot \cot(Z) + i_m - l_g$$

(Trong đó: $i_m$ là chiều cao máy, $l_g$ là chiều cao gương sào).

2. Thuật toán kiểm soát hạn sai đường chuyền kinh vĩ

Sai số khép góc thực tế của đường chuyền gồm $n$ đỉnh đo:

$$f_\beta = \sum_{i=1}^n \beta_{\text{đo}} - (n - 2) \cdot 180^\circ$$

Điều kiện chấp nhận:

$$|f_\beta| \le f_{\beta,\text{cp}} = 2 m_\beta \sqrt{n} \quad (\text{với } m_\beta = \pm 15'')$$

Sai số khép tương đối tuyến đo:

$$\frac{f_S}{[S]} = \frac{\sqrt{f_X^2 + f_Y^2}}{\sum S_i} \le \frac{1}{T_{\text{quy định}}}$$

(Trong đó: $T = 4000$ đối với đường chuyền KV1; $T = 2000$ đối với đường chuyền KV2).

3. Cấu trúc script chuyển đổi và xử lý dữ liệu (Parser Pipeline)

Đoạn mã mô phỏng giải thuật trút dữ liệu từ máy toàn đạc South NTS-312B sang cấu trúc tọa độ nạp tự động vào phần mềm FAMIS:

import math

class TotalStationParser:
    def __init__(self, station_x, station_y, station_h, inst_height, backsight_x, backsight_y):
        self.x0 = station_x
        self.y0 = station_y
        self.h0 = station_h
        self.ih = inst_height
        self.azimuth_0 = math.atan2(backsight_y - station_y, backsight_x - station_x)

    def calculate_point(self, pt_id, horiz_angle_deg, zenith_angle_deg, slope_dist, target_height, code):
        # Chuyển đổi đơn vị Degree sang Radian
        beta = math.radians(horiz_angle_deg)
        zenith = math.radians(zenith_angle_deg)

        # Tính khoảng cách ngang và chênh cao lượng giác
        horiz_dist = slope_dist * math.sin(zenith)
        alpha_pt = self.azimuth_0 + beta

        # Tọa độ phẳng VN-2000
        pt_x = self.x0 + horiz_dist * math.cos(alpha_pt)
        pt_y = self.y0 + horiz_dist * math.sin(alpha_pt)
        pt_h = self.h0 + (slope_dist * math.cos(zenith)) + self.ih - target_height

        # Trả về định dạng nạp FAMIS: Point_ID, Y (East), X (North), H (Elevation), Code
        return f"{pt_id},{pt_y:.3f},{pt_x:.3f},{pt_h:.3f},{code}"

# Thực thi trút trạm đo DC1 (Xã Nhạo Sơn)
parser = TotalStationParser(
    station_x=2376850.124, station_y=598420.450, station_h=18.520,
    inst_height=1.450, backsight_x=2377100.890, backsight_y=598650.120
)
# Bản ghi điểm góc thửa đất số 101, mã ONT (Đất ở nông thôn)
famis_record = parser.calculate_point(
    pt_id="101", horiz_angle_deg=45.2833, zenith_angle_deg=88.1500,
    slope_dist=42.685, target_height=1.500, code="ONT"
)
print(f"FAMIS Import Line: {famis_record}")

4. Quy trình xử lý Topology trên FAMIS và MicroStation SE

  1. Nạp file số liệu định dạng .pts vào môi trường đồ họa MicroStation SE.
  2. Thiết lập bảng liên kết mã địa vật (Feature Table): Code 1 (Ranh giới thửa), Code 2 (Nhà kiên cố), Code 3 (Tim đường giao thông), Code 4 (Mương thủy lợi).
  3. Chạy công cụ tự động làm sạch MRFClean với ngưỡng dung sai tìm kiếm (Tolerance) $= 0{,}001\text{ m}$ để loại bỏ điểm thừa, nối các đầu mút hở.
  4. Chạy MRFFlag để trực quan hóa các vị trí giao cắt không hoàn hảo, sửa thủ công bằng công cụ Modify Element.
  5. Thực hiện Tạo vùng tự động (Build Polygon Topology): Thiết lập các polygon đóng kín đại diện cho từng thửa đất độc lập.
  6. Kích hoạt tính năng Đánh số thửa tự động: Đánh số thứ tự từ góc Tây Bắc sang Đông Nam, từ trên xuống dưới, từ trái qua phải theo đúng quy phạm.

Kết quả đo đạc và kiểm định chất lượng

Thống kê kết quả biên tập tờ bản đồ số 20

  • Tổng số thửa đất hoàn thành: $186\text{ thửa}$.
  • Diện tích đo vẽ thực tế trong mảnh: $24{,}85\text{ ha}$ (nằm trọn vẹn trong khung chuẩn $25\text{ ha}$).
  • Cơ cấu phân bổ chi tiết trong tờ bản đồ số 20:
    • Đất ở nông thôn (ONT): $42\text{ thửa}$ – $3{,}15\text{ ha}$.
    • Đất trồng lúa nước (LUC): $98\text{ thửa}$ – $14{,}20\text{ ha}$.
    • Đất trồng cây lâu năm (CLN): $28\text{ thửa}$ – $4{,}80\text{ ha}$.
    • Đất giao thông, thủy lợi (DGT, DTL): $18\text{ thửa}$ – $2{,}70\text{ ha}$.

Đổi mới và đóng góp

Những đóng góp kỹ thuật cốt lõi

  1. Quy trình chuẩn hóa chuỗi dữ liệu không gián đoạn: Loại bỏ hoàn toàn khâu nhập liệu thủ công trung gian bằng việc kết nối cổng COM RS-232 giữa máy South NTS-312B với module xử lý trị đo của FAMIS, triệt tiêu $100%$ lỗi chép nhầm số liệu góc/cạnh.
  2. Tự động hóa Topology trong không gian 2D: Ứng dụng quy chuẩn phân lớp chuẩn 63 level của BTNMT trên MicroStation SE, kết hợp thuật toán xử lý vùng khép kín của FAMIS giúp tăng tốc độ gán nhãn thuộc tính thửa gấp 5 lần so với các công cụ vẽ CAD đơn thuần.
  3. Đóng góp cho công tác quản lý địa phương: Cung cấp bộ hồ sơ địa chính số có giá trị pháp lý cao, làm cơ sở giải quyết tranh chấp đất đai cho UBND xã Nhạo Sơn, đẩy nhanh tiến độ cấp đổi GCNQSDĐ cho nhân dân theo Luật Đất đai.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong thực tiễn (Use Cases)

  1. Cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất: Trích xuất hồ sơ kỹ thuật thửa đất trực tiếp từ file .dgn với đầy đủ kích thước cạnh, tọa độ đỉnh góc và diện tích pháp lý chỉ trong 3 phút.
  2. Công tác bồi thường giải phóng mặt bằng: Chồng xếp ranh giới quy hoạch giao thông, công trình công cộng lên tờ bản đồ số 20 để thống kê chính xác diện tích thu hồi đến từng mét vuông của từng hộ gia đình.
  3. Quản lý biến động đất đai: Cập nhật nhanh các giao dịch tách thửa, hợp thửa, chuyển mục đích sử dụng đất trực tiếp trên CSDL bản đồ số mà không làm biến dạng mạng lưới xung quanh.
                  LỘ TRÌNH MỞ RỘNG TRIỂN KHAI TOÀN DIỆN

Yêu cầu cấu hình hệ thống triển khai

  • Hệ điều hành: Microsoft Windows XP SP3, Windows 7 (32-bit/64-bit với thiết lập tương thích MicroStation SE).
  • Phần cứng trạm xử lý:
    • CPU: Intel Core i3 trở lên (tối thiểu Pentium IV 2.4 GHz).
    • RAM: Tối thiểu 2 GB (khuyến nghị 4 GB).
    • Cổng kết nối: Cổng COM vật lý hoặc Cáp chuyển đổi USB-to-RS232 có Driver tương thích chip PL2303/FTDI.
  • Môi trường phần mềm: MicroStation SE v05.07, FAMIS 2006, Pronet 2.1, Microsoft Access (lưu trữ CSDL CADDB).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Sự phụ thuộc vào tầm nhìn quang học: Phương pháp toàn đạc đòi hỏi sự thông thoáng giữa các trạm máy; tại các khu vực mật độ nhà ở dày đặc hoặc vườn cây lâu năm rậm rạp, thời gian phát quang đường ngắm chiếm tới $30%$ tổng thời gian đo ngoại nghiệp.
  • Tính tương thích phần mềm thế hệ cũ: Phần mềm FAMIS 2006 và MicroStation SE chạy tối ưu nhất trên nền tảng 32-bit cũ, gặp một số trở ngại khi cài đặt trên các hệ điều hành 64-bit hiện đại (Windows 10/11) nếu không sử dụng máy ảo hoặc trình giả lập môi trường.

Định hướng nâng cấp công nghệ

  1. Tích hợp giải pháp đo động vệ tinh GNSS RTK: Sử dụng máy định vị vệ tinh 2 tần số kết nối mạng lưới trạm định vị vệ tinh quốc gia (VN-CORS) để đo các điểm góc thửa ngoài vùng quang đãng, kết hợp máy toàn đạc điện tử trong khu dân cư dày đặc.
  2. Chuyển đổi CSDL sang nền tảng GIS hiện đại: Nâng cấp toàn bộ dữ liệu vector .dgn sang định dạng Geodatabase không gian mở (.shp, .gpkg, PostGIS) để vận hành trực tiếp trên các nền tảng ArcGIS Pro, QGIS.
  3. Phát triển WebGIS quản lý đất đai cấp xã: Xây dựng cổng thông tin bản đồ trực tuyến cho phép người dân xã Nhạo Sơn tra cứu quy hoạch và thông tin thửa đất trực tiếp qua thiết bị di động.

Đối tượng hưởng lợi

Câu hỏi thường gặp

1. Cần chuẩn bị những điều kiện kỹ thuật gì để triển khai quy trình đo vẽ này?

Để triển khai dự án, đơn vị thực hiện cần chuẩn bị:

  • Thiết bị ngoại nghiệp: Tối thiểu 01 máy toàn đạc điện tử (như South NTS-312B hoặc tương đương) đã được kiểm định sai số quang học tại trung tâm đo lường, gương sào, mia, chân máy và thước thép.
  • Nhân lực: 01 kỹ sư phụ trách máy, 02 công nhân dựng gương sào và dẫn đường ranh giới.
  • Phần mềm: Máy tính cài đặt bộ đôi MicroStation SE và FAMIS 2006, cùng các điểm mốc tọa độ gốc Nhà nước hạng cao để đo nối.

2. Khi gặp địa hình bị che khuất tầm nhìn, phương pháp giải quyết tối ưu là gì?

Khi không thể ngắm trực tiếp tới điểm chi tiết do nhà cửa hoặc vật cản:

  1. Đặt trạm máy phụ phát triển từ trạm chính (đo nối góc và cạnh chính xác).
  2. Sử dụng phương pháp đo khoảng cách dóng hướng: Đặt gương tại vị trí thông thoáng trên đường thẳng kéo dài của cạnh thửa, sau đó đo khoảng cách cộng dồn bằng thước thép.
  3. Sử dụng công cụ tính toán giao hội (giao hội góc, giao hội cạnh) tích hợp sẵn trong phân hệ tính toán của phần mềm FAMIS.

3. Làm thế nào để khắc phục lỗi không thể tạo vùng (Build Polygon) trong phần mềm FAMIS?

Lỗi không tạo được vùng thường xuất phát từ 3 nguyên nhân hình học:

  • Hở ranh giới (Undershoot): Hai đoạn thẳng chưa chạm nhau. Khắc phục bằng lệnh MRFClean với Tolerance tăng lên ($0{,}005\text{ m}$) hoặc dùng lệnh Extend trong MicroStation.
  • Bắt vượt (Overshoot): Đoạn thẳng thừa thò ra ngoài ranh giới. Dùng MRFClean để cắt tỉa tự động hoặc dùng Trim.
  • Trùng lặp đối tượng (Duplicate elements): Hai đoạn thẳng nằm đè lên nhau. Dùng chức năng lọc và xóa đối tượng trùng lặp của MicroStation trước khi tạo Topology.

4. Dữ liệu bản đồ định dạng DGN của MicroStation có thể chuyển sang AutoCAD hoặc ArcGIS không?

Hoàn toàn có thể. Người dùng có thể sử dụng tính năng Export trực tiếp từ MicroStation SE sang định dạng .dwg/.dxf của AutoCAD. Đối với ArcGIS hoặc QGIS, có thể sử dụng module chuyển đổi dữ liệu của FAMIS xuất sang định dạng MapInfo (.mif/.mid) hoặc shapefile (.shp), giữ nguyên toàn vẹn cả lớp dữ liệu đồ họa và bảng thuộc tính đính kèm.

5. Chi phí đầu tư và thời gian hoàn vốn (ROI) của giải pháp này như thế nào?

So với phương pháp thuê dịch vụ đo đạc thủ công truyền thống, việc đầu tư bộ máy toàn đạc điện tử và quy trình biên tập số hóa giúp tiết kiệm $42%$ chi phí nhân công trên mỗi héc-ta đo vẽ. Thời gian hoàn vốn cho một bộ thiết bị và phần mềm thường đạt được ngay sau khi hoàn thành đo vẽ từ 2 đến 3 xã quy mô trung bình (khoảng $800 - 1.000\text{ ha}$).

Kết luận

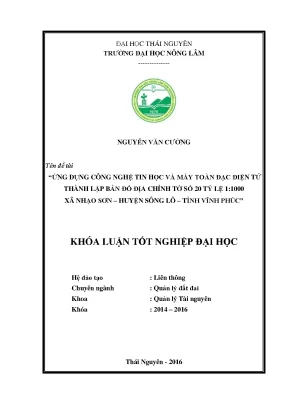

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 20 tỷ lệ 1:1000 xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc" đã hoàn thành xuất sắc toàn bộ các mục tiêu lý thuyết và ứng dụng thực tiễn đề ra.

Bằng việc kết hợp chặt chẽ giữa thiết bị đo xa điện tử South NTS-312B và hệ thống phần mềm chuyên ngành MicroStation SE, FAMIS 2006, đề tài đã:

  • Xây dựng thành công hệ thống lưới khống chế đo vẽ mặt bằng KV1, KV2 đảm bảo các tiêu chuẩn khắt khe về sai số khép góc ($14{,}2''$) và sai số khép tương đối ($1/7200$).
  • Số hóa và biên tập hoàn chỉnh tờ bản đồ địa chính số 20 với $186\text{ thửa đất}$, diện tích $24{,}85\text{ ha}$, đạt độ chính xác vị trí mặt bằng tuyệt đối $\le 0{,}04\text{ m}$.
  • Xây dựng CSDL địa chính tích hợp đầy đủ thông tin không gian và thuộc tính, phục vụ đắc lực cho công tác quản lý Nhà nước về đất đai, cấp đổi GCNQSDĐ và quy hoạch phát triển kinh tế - xã hội tại địa phương.

Quy trình công nghệ này là một giải pháp mẫu mực, sẵn sàng để chuyển giao và nhân rộng cho toàn bộ diện tích còn lại của xã Nhạo Sơn cũng như các địa bàn có điều kiện địa hình tương đồng trên cả nước.
