Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong việc duy trì ổn định kinh tế - xã hội, bảo vệ tài nguyên quốc gia và xác lập cơ sở pháp lý vững chắc cho quyền sử dụng đất. Theo các quy chuẩn kỹ thuật tại Thông tư 25/2014/TT-BTNMT và Thông tư 30/2013/TT-BTNMT của Bộ Tài nguyên và Môi trường, việc hiện đại hóa hồ sơ địa chính thông qua ứng dụng công nghệ đo đạc số và phần mềm chuyên dụng là yêu cầu bắt buộc nhằm thay thế các tài liệu đo vẽ thủ công đã xuống cấp, hạn chế tối đa sai lệch không gian và tranh chấp ranh giới.

Tại xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc, sự biến động về mục đích sử dụng đất cùng với sự phân mảnh địa hình trung du đòi hỏi phải thành lập bộ bản đồ địa chính chính quy, có độ chính xác hình học cao và đồng bộ với hệ quy chiếu quốc gia VN-2000. Đồ án tập trung nghiên cứu và triển khai đề tài: "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 13 tỷ lệ 1:1000 xã Nhạo Sơn – huyện Sông Lô – tỉnh Vĩnh Phúc".

+-----------------------------------------------------------------------------+
|               CƠ SỞ PHÁP LÝ & QUY PHẠM ĐO ĐẠC ĐỊA CHÍNH                    |
+-----------------------------------------------------------------------------+
| • Luật Đất đai năm 2013                                                     |
| • Thông tư 25/2014/TT-BTNMT: Quy định về thành lập bản đồ địa chính         |
| • Thông tư 30/2013/TT-BTNMT: Quy định lồng ghép đo đạc lập BĐĐC & cấp GCN   |
| • Hệ quy chiếu & Tọa độ Quốc gia VN-2000 (Kinh tuyến trục 105°00' Vĩnh Phúc)|
+-----------------------------------------------------------------------------+

Vấn đề thực tiễn (Problem Statement)

  • Bản đồ hiện trạng cũ đo vẽ qua nhiều thời kỳ bằng phương pháp bán công trợ hoặc ảnh chụp tỉ lệ nhỏ không còn phản ánh đúng ranh giới thực địa do phân chia thừa kế, chuyển nhượng và san lấp.
  • Tình trạng lấn chiếm hành lang giao thông và đổ đất thải công trình không đúng quy định diễn ra phức tạp, thiếu tài liệu trắc địa số có giá trị pháp lý để xử lý dứt điểm.
  • Thiếu hệ thống cơ sở dữ liệu số hóa liên kết trực tiếp giữa thông tin không gian (tọa độ ranh thửa) và thông tin thuộc tính (chủ sở hữu, loại đất, diện tích tính thuế).

Mục tiêu dự án

  1. Thành lập mạng lưới khống chế đo vẽ: Thiết kế, chôn mốc và đo bình sai lưới đường chuyền kinh vĩ cấp 1 và cấp 2 dựa trên 7 điểm địa chính cấp cao đo bằng công nghệ GPS.
  2. Đo vẽ chi tiết ngoại nghiệp: Ứng dụng máy toàn đạc điện tử South NTS-312B thu thập dữ liệu tọa độ cực toàn bộ các yếu tố địa vật, ranh giới thửa đất, hệ thống giao thông và thủy hệ thuộc tờ bản đồ số 13.
  3. Xử lý nội nghiệp và xây dựng cơ sở dữ liệu topology: Sử dụng phần mềm MicroStation SE/V8 kết hợp FAMIS 2006 để xử lý trị đo, sửa lỗi hình học (Clean/Flag), tạo vùng thửa đất, đánh số thửa và tạo nhãn tự động.
  4. Biên tập và xuất bản bản đồ địa chính tỷ lệ 1:1000: Hoàn thiện tờ bản đồ số 13 diện tích quy chuẩn 25 ha, lập bảng thống kê diện tích, trích lục hồ sơ kỹ thuật thửa đất phục vụ cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ).

Phạm vi và giới hạn (Scope & Limitations)

  • Không gian: Khu vực tờ bản đồ địa chính số 13, xã Nhạo Sơn, huyện Sông Lô, tỉnh Vĩnh Phúc.
  • Tỷ lệ thành lập: Tỷ lệ 1:1000 (kích thước khung trong tiêu chuẩn $50 \times 50\text{ cm}$, tương ứng $0,5 \times 0,5\text{ km} = 25\text{ ha}$ ngoài thực địa).
  • Thời gian thực hiện: Từ ngày 15/01/2016 đến ngày 20/04/2016.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai, các giải pháp thành lập bản đồ địa chính được phân tích và đánh giá nhằm lựa chọn công nghệ tối ưu cho khu vực nông thôn trung du xã Nhạo Sơn:

Tiêu chí Đo vẽ toàn đạc điện tử + FAMIS (Giải pháp chọn) Đo vẽ ảnh hàng không kết hợp giải đoán Đo thủ công bằng kinh vĩ quang cơ & bàn đạc
Độ chính xác mặt bằng Sai số vị trí điểm $\le 0,1\text{ mm}$ trên bản đồ ($10\text{ cm}$ thực địa) Trung bình ($20 - 40\text{ cm}$ thực địa) Thấp, dễ tích lũy sai số thủ công
Mức độ phụ thuộc địa hình Linh hoạt, đo xuyên qua vùng cây rậm bằng đường chuyền Bị hạn chế nặng bởi tán cây, mây, bóng đổ Hạn chế tầm ngắm quang học, cồng kềnh
Tính tự động hóa dữ liệu 100% số hóa từ trút dữ liệu đến tạo Topology Cần số hóa bán tự động từ Orthophoto Nhập liệu và vẽ thủ công bằng tay
Thời gian biên tập Rút ngắn 50 - 60% nhờ thuật toán FAMIS Nhanh ở diện tích lớn, chậm ở kiểm tra ranh giới Rất chậm, dễ xảy ra lỗi nhầm số liệu
Chi phí đầu tư Tối ưu cho quy mô cấp xã/tờ bản đồ lớn Rất đắt đỏ cho diện tích nhỏ Thấp nhưng chi phí nhân công hiệu chỉnh cao

Phân loại yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc):
    • Tuân thủ Hệ quy chiếu VN-2000, Elipsoid WGS-84, lưới chiếu UTM 3°, kinh tuyến trục $105^\circ00'$.
    • Đảm bảo sai số khép góc $f_\beta \le 2m_\beta \sqrt{n}$ và sai số tương đối $f_S/[S] \le 1:2000$.
    • Tự động sửa lỗi nút (Overshoot, Undershoot), tạo vùng đóng kín cho $100%$ thửa đất.
  • Should have (Nên có):
    • Tự động gán thông tin thuộc tính từ nhãn thửa vào bảng dữ liệu địa chính.
    • Xuất dữ liệu tương thích định dạng MicroStation (.DGN), AutoCAD (.DXF/.DWG), MapInfo (.MIF).
  • Could have (Có thể có):
    • Tích hợp module liên kết động hai chiều với hệ quản trị cơ sở dữ liệu CADDB.
  • Won't have (Chưa hỗ trợ):
    • Đồng bộ thời gian thực qua điện toán đám mây (Cloud WebGIS) trong giai đoạn đo đạc dã ngoại.

Thiết kế hệ thống

+-----------------------------------------------------------------------------+
|                 SƠ ĐỒ LUỒNG DỮ LIỆU VÀ KIẾN TRÚC HỆ THỐNG                   |
+-----------------------------------------------------------------------------+
|                                                                             |
|  [Thực địa] Điểm đo chi tiết / Ranh thửa                                    |
|  [Phần cứng] Máy toàn đạc điện tử South NTS-312B                            |
|  [Chuyển đổi dữ liệu] Cáp RS232 / Card nhớ -> File ASCII / TXT / SDR        |
|  [Xử lý lưới khống chế] Phần mềm bình sai Pronet                            |
|  [Môi trường đồ họa nền] Bentley MicroStation SE / V8                       |
|  [Đầu ra tiêu chuẩn] Bản đồ số DGN + Sổ mục kê + Hồ sơ kỹ thuật thửa        |
|                                                                             |
+-----------------------------------------------------------------------------+

Công nghệ và thông số kỹ thuật áp dụng

  • Thiết bị đo: Máy toàn đạc điện tử South NTS-312B (Độ chính xác đo góc $2''$, độ chính xác đo cạnh $2\text{ mm} + 2\text{ ppm} \times D$, màn hình LCD 2 mặt, bộ nhớ trong mở rộng).
  • Phần mềm tính toán bình sai: Pronet / GeoCalculator.
  • Nền tảng đồ họa CAD/GIS: Bentley MicroStation SE (Hệ điều hành Windows XP/7 x86).
  • Phần mềm biên tập chuyên dụng: FAMIS 2006 (Field Work and Cadastral Mapping Integrated Software - Viện Công nghệ Địa chính phát triển).
  • Quy chuẩn phân lớp thông tin (Level Definition):
    • Level 1: Ranh giới thửa đất, ranh giới nhà xưởng, công trình cố định.
    • Level 10: Tim đường, mép đường nhựa, đường bê tông liên thôn, bờ bao.
    • Level 20: Hệ thống thủy lợi, rãnh thoát nước, sông suối, đầm hồ.
    • Level 30: Nhãn thửa (Số thứ tự thửa, diện tích pháp lý, mã loại đất).
    • Level 60: Khung bản đồ, lưới km, bảng chú giải và góc tọa độ pháp lý.

Phương pháp nghiên cứu (Methodology)

Dự án áp dụng phương pháp đo vẽ toàn đạc điện tử kết hợp xử lý số liệu topo học nội nghiệp theo quy trình khép kín:

Implementation và kết quả

Quá trình thực hiện kỹ thuật

1. Thuật toán tính toán tọa độ cực ngoại nghiệp

Tại trạm máy $A(X_A, Y_A, H_A)$, ngắm chuẩn hướng điểm định hướng $B(X_B, Y_B)$, đưa bàn độ bằng về $0^\circ00'00''$. Khi quay ống kính ngắm tới gương dựng tại điểm chi tiết $P_i$, máy tự động xác định khoảng cách nghiêng $D_i$, góc bằng $\beta_i$, góc đứng $V_i$. Bộ xử lý trung tâm (CPU) của South NTS-312B giải bài toán trắc địa thuận:

\begin{cases}
S_i = D_i \cdot \cos V_i \\
\alpha_{A-P_i} = \alpha_{A-B} + \beta_i \\
X_{P_i} = X_A + S_i \cdot \cos \alpha_{A-P_i} \\
Y_{P_i} = Y_A + S_i \cdot \sin \alpha_{A-P_i} \\
H_{P_i} = H_A + S_i \cdot \tan V_i + i_m - l_g
\end{cases}

Trong đó:

  • $S_i$: Chiều dài cạnh ngang từ trạm máy tới điểm chi tiết.
  • $\alpha_{A-B} = \arctan\left(\frac{Y_B - Y_A}{X_B - X_A}\right)$: Góc định hướng cạnh mở đầu.
  • $i_m$: Chiều cao máy; $l_g$: Chiều cao gương sào.

2. Cấu trúc dữ liệu và xử lý Topology trên FAMIS

File dữ liệu sau khi trút từ máy toàn đạc được chuẩn hóa theo định dạng ASCII/Text trước khi nạp vào FAMIS:

# POINT_ID, EASTING(Y), NORTHING(X), ELEVATION(H), CODE
101, 568234.125, 2378412.330, 24.512, MD
102, 568245.882, 2378420.104, 24.630, R_THUA
103, 568280.450, 2378395.670, 24.115, NHA_BT
104, 568295.110, 2378350.210, 23.890, R_THUA

3. Quy trình tự động sửa lỗi và đóng vùng Polygon

FAMIS tích hợp công cụ MRFClean và MRFFlag trên nền tảng MicroStation để rà soát sai sót hình học:

  • Clean Overshoots: Cắt bỏ các đoạn đường ranh vượt quá nút giao ($\text{tolerance} \le 0,02\text{ m}$).
  • Snap Undershoots: Tự động kéo nối các đoạn đường hở chân mút trong bán kính dung sai ($< 0,05\text{ m}$).
  • Centroid Placement: Tạo tâm thửa tự động nằm chính xác bên trong đường bao khép kín.
  • Topology Generation: Tạo bảng liên kết không gian - thuộc tính, xác định diện tích giải tích $S = \frac{1}{2} \left| \sum_{k=1}^n (X_k Y_{k+1} - X_{k+1} Y_k) \right|$.
// Mo phong thuat toan tinh dien tich va tao nhan thua tu dong trong FAMIS
#include <stdio.h>
#include <math.h>

typedef struct {
    double x;
    double y;
} Point2D;

double CalculateParcelArea(Point2D pts[], int n) {
    double area = 0.0;
    for (int i = 0; i < n; i++) {
        int j = (i + 1) % n;
        area += (pts[i].x * pts[j].y) - (pts[j].x * pts[i].y);
    }
    return fabs(area) / 2.0;
}

void GenerateCadastralLabel(int parcelID, double area, char* landUseType) {
    printf("----------------------------------\n");
    printf("| Thua so: %-6d                |\n", parcelID);
    printf("| Dien tich: %-8.2f m2        |\n", area);
    printf("| Loai dat: %-10s           |\n", landUseType);
    printf("----------------------------------\n");
}

Kiểm tra, kiểm định và độ chính xác (Testing & Validation)

Kết quả đo bình sai lưới khống chế đo vẽ và đo chi tiết tờ bản đồ số 13 xã Nhạo Sơn đạt các chỉ tiêu kỹ thuật khắt khe theo quy chuẩn:

Thông số kỹ thuật Quy định tiêu chuẩn (TT 25/2014) Kết quả thực tế đạt được Đánh giá
Sai số trung phương đo góc ($m_\beta$) $\le 15''$ $\pm 8,4''$ Đạt chuẩn
Sai số khép góc đường chuyền ($f_\beta$) $\le 2 m_\beta \sqrt{n} = \pm 42,4''$ ($n=8$) $+21,0''$ Đạt chuẩn
Sai số tương đối đo cạnh ($f_S/[S]$) $\le 1:2000$ $1 : 4650$ Vượt chuẩn 2,3 lần
Sai số khép độ cao hình học ($\Delta H$) $\le \pm 100\sqrt{L}\text{ mm}$ ($\pm 89,4\text{ mm}$) $+34,2\text{ mm}$ Đạt chuẩn
Sai số vị trí điểm góc thửa chi tiết $\le 0,1\text{ mm}$ trên bản đồ ($10\text{ cm}$) $\pm 4,2\text{ cm}$ ngoài thực địa Đạt chuẩn xuất sắc
Tỷ lệ lỗi Topology sau MRFClean $0%$ (Không còn hở mạch, đè lấn) $0,00%$ Hoàn chỉnh

Kết quả đạt được

Đồ án đã hoàn thành toàn diện việc xây dựng tờ bản đồ địa chính số 13 tỷ lệ 1:1000 xã Nhạo Sơn với diện tích 25 ha, thống kê quỹ đất chi tiết theo từng đối tượng sử dụng:

+-----------------------------------------------------------------------------+
|          CƠ CẤU HIỆN TRẠNG SỬ DỤNG ĐẤT TỜ BẢN ĐỒ SỐ 13 (TỶ LỆ 1:1000)      |
+-----------------------------------------------------------------------------+
| [■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■] Đất nông nghiệp: 62.05% (15.51 ha)     |
| [■■■■■■■■■■■■■■■■] Đất ở nông thôn (ONT): 21.13% (5.28 ha)                 |
| [■■■■■■■] Đất giao thông & thủy lợi: 9.67% (2.42 ha)                        |
| [■■■■] Đất công trình công cộng & chuyên dùng: 5.48% (1.37 ha)              |
| [■] Đất chưa sử dụng: 1.67% (0.42 ha)                                       |
+-----------------------------------------------------------------------------+
| TỔNG DIỆN TÍCH QUY CHUẨN TỜ BẢN ĐỒ: 25.00 ha | TỔNG SỐ THỬA: 186 thửa       |
+-----------------------------------------------------------------------------+
  1. Về hồ sơ không gian: Biên tập hoàn chỉnh tờ bản đồ địa chính số 13 dạng số (To_13_NhaoSon.dgn) theo hệ tọa độ VN-2000 kinh tuyến trục $105^\circ00'$.
  2. Về cơ sở dữ liệu thuộc tính: Lập sổ mục kê đất đai, bảng tổng hợp diện tích theo chủ sử dụng, xuất 186 trích lục thửa đất phục vụ cấp Giấy chứng nhận quyền sử dụng đất.
  3. Về pháp lý: $100%$ các thửa đất được ký biên bản xác nhận ranh giới với các chủ hộ liền kề, không phát sinh tranh chấp hình học.

Đổi mới và đóng góp

  • Tự động hóa chuỗi dữ liệu (End-to-End Automation): Loại bỏ hoàn toàn phương pháp số hóa thủ công trên bàn vẽ. Dữ liệu từ máy South NTS-312B được kết xuất thẳng sang FAMIS qua giao tiếp RS232, giúp triệt tiêu $100%$ sai số do ghi sổ dã ngoại bằng tay.
  • Tối ưu hóa độ chính xác không gian: Áp dụng phương pháp bình sai gián tiếp trên phần mềm Pronet kết hợp thuật toán nắn affine trong FAMIS, đảm bảo độ méo phép chiếu UTM biến dạng nhỏ nhất ($m_0 = 0,9999$).
  • Chuẩn hóa Topology theo tiêu chuẩn Quốc gia: Quy trình khép góc và xử lý nút MRFClean giải quyết triệt để hiện tượng đè lấn ranh giới và tạo kẽ hở giữa các thửa đất liền kề (sliver polygons), mang lại cơ sở dữ liệu số sẵn sàng tích hợp vào hệ thống cơ sở dữ liệu đất đai quốc gia (VBDLIS/VILIS).

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng (Real-World Use Cases)

  1. Cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất: Cung cấp trích lục tọa độ và diện tích giải tích chính xác tới $0,01\text{ m}^2$, làm căn cứ pháp lý cấp "Sổ đỏ" cho người dân xã Nhạo Sơn.
  2. Quản lý quy hoạch và bồi thường giải phóng mặt bằng: Xác định chính xác phạm vi hành lang an toàn giao thông, thủy lợi phục vụ các dự án nâng cấp hạ tầng huyện Sông Lô.
  3. Thu thuế nhà đất và nghĩa vụ tài chính: Cung cấp bảng số liệu phân loại đất chính xác, minh bạch hóa căn cứ tính thuế sử dụng đất phi nông nghiệp và chuyển mục đích sử dụng.

Yêu cầu cấu hình triển khai hệ thống

+-----------------------------------------------------------------------------+
|                      YÊU CẦU CẤU HÌNH PHẦN CỨNG & PHẦN MỀM                  |
+-----------------------------------------------------------------------------+
| PHẦN CỨNG:                                                                  |
| • Máy toàn đạc: South NTS-312B, Topcon GTS-230 hoặc Sokkia SET Series       |
| • Gương sào phản xạ: 02 bộ gương đơn + chân dọi tâm quang học               |
| • Máy tính trút số liệu: CPU Intel Core i3 trở lên, RAM >= 4GB, Cổng RS232   |
| • Máy in/vẽ kỹ thuật số: Khổ A0/A1 phục vụ in bản đồ địa chính chuẩn        |
|                                                                             |
| PHẦN MỀM:                                                                   |
| • Hệ điều hành: Microsoft Windows 7 / 10 (Hỗ trợ môi trường 32-bit CAD)     |
| • Nền tảng CAD: Bentley MicroStation SE / V8i                               |
| • Ứng dụng địa chính: FAMIS 2006 (Module ngoại nghiệp & nội nghiệp)         |
| • Tiện ích xử lý: Phần mềm bình sai Pronet, Font TCVN3 (ABC)                |
+-----------------------------------------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Vật cản thực địa: Vùng đồi thấp và cây cối rậm rạp làm gián đoạn tia ngắm của khối đo xa điện tử (EDM), buộc phải phát triển nhiều trạm đo phụ, làm tăng khối lượng đo đường chuyền.
  • Môi trường phần mềm legacy: FAMIS 2006 chạy trên nền tảng MicroStation 32-bit dùng font tiêu chuẩn TCVN3 cũ, dễ phát sinh lỗi font chữ khi chuyển đổi sang các hệ quản trị GIS hiện đại dùng Unicode (ArcGIS, QGIS).

Hướng phát triển

  • Tích hợp công nghệ GNSS-RTK sử dụng trạm tham chiếu hoạt động liên tục (VRS/CORS) của Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam để đo vẽ chi tiết với độ chính xác centimet mà không cần thông hướng quang học.
  • Nâng cấp cơ sở dữ liệu từ cấu trúc file DGN đơn lẻ sang hệ quản trị cơ sở dữ liệu quan hệ không gian đa người dùng PostgreSQL/PostGIS kết hợp giao diện WebGIS phục vụ tra cứu quy hoạch trực tuyến.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                           ĐỐI TƯỢNG HƯỞNG LỢI                               |
+-----------------------------------------------------------------------------+
|                                                                             |
|  [Sinh viên & Nghiên cứu sinh]                                              |
|  • Tài liệu thực hành chuẩn quy trình đo đạc địa chính số.                  |
|  • Nắm vững giải thuật bình sai và topology bản đồ.                         |
|                                                                             |
|  [Kỹ sư Trắc địa - Bản đồ]                                                  |
|  • Bộ quy trình chuẩn xử lý số liệu dã ngoại từ máy South NTS-312B.         |
|  • Kỹ thuật xử lý lỗi Topology hàng loạt trên MicroStation & FAMIS.         |
|                                                                             |
|  [UBND Xã Nhạo Sơn & Phòng TN&MT Sông Lô]                                   |
|  • Sở hữu bộ bản đồ số chuẩn VN-2000 phục vụ quản lý 100% diện tích đất.   |
|  • Rút ngắn 70% thời gian thụ lý hồ sơ cấp đổi GCNQSDĐ.                    |
|                                                                             |
|  [Người sử dụng đất địa phương]                                             |
|  • Ranh giới thửa đất minh bạch, loại bỏ nguy cơ lấn chiếm tranh chấp.       |
|  • Thuận lợi thực hiện quyền tài sản (chuyển nhượng, thế chấp, thừa kế).   |
|                                                                             |
+-----------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để thiết lập trạm máy toàn đạc South NTS-312B là gì?

Cần định tâm máy trùng tâm mốc khống chế với độ lệch dọi tâm quang học $\le 1\text{ mm}$, cân bằng bọt thủy tròn và bọt thủy dài đạt độ chính xác $\le 1$ vạch chia. Tại điểm định hướng, tiêu ngắm phải được dựng bằng giá ba chân gắn bộ dọi tâm quang học để đảm bảo sai số định hướng ban đầu bằng $0^\circ00'00''$.

2. Sự khác biệt cốt lõi giữa hệ tọa độ quốc gia VN-2000 và hệ quy chiếu cũ HN-72 trong đo đạc địa chính?

Hệ quy chiếu VN-2000 sử dụng Elipsoid quy chiếu quốc tế WGS-84 phù hợp với lãnh thổ Việt Nam, điểm gốc tọa độ đặt tại Hà Nội và sử dụng phép chiếu UTM có hệ số co giãn biến dạng chiều dài nhỏ hơn ($k_0 = 0,9999$ với múi $3^\circ$), trong khi HN-72 dùng Elipsoid Krasovsky và phép chiếu Gauss-Kruger có độ biến dạng mép múi lớn.

3. Làm thế nào để khắc phục lỗi không thể tạo vùng (Polygon) tự động trong FAMIS?

Nguyên nhân chủ yếu do đường bao thửa bị hở mạch (Undershoot) hoặc đè lấn chéo (Overshoot). Cần chạy module MRFClean với bán kính tìm kiếm lỗi từ $0,01 - 0,05\text{ m}$, sau đó dùng MRFFlag để định vị trực quan các nút lỗi còn sót lại trên màn hình đồ họa MicroStation và đóng mạch thủ công trước khi chạy lại lệnh tạo vùng.

4. Tại sao bản đồ tỷ lệ 1:1000 phải chia mảnh thành các ô vuông kích thước thực tế $0,5 \times 0,5\text{ km}$?

Theo quy định phân mảnh bản đồ địa chính quốc gia, mảnh tỷ lệ 1:2000 ($1 \times 1\text{ km} = 100\text{ ha}$) được chia làm 4 ô vuông ký hiệu a, b, c, d. Mỗi ô vuông tỷ lệ 1:1000 tương ứng kích thước thực địa $500 \times 500\text{ m} = 25\text{ ha}$, vừa vặn với kích thước khung trong tiêu chuẩn $50 \times 50\text{ cm}$ trên giấy in, đảm bảo mật độ chi tiết hiển thị rõ ràng cho khu vực nông thôn và đô thị loại nhỏ.

5. Chi phí đầu tư thiết bị và thời gian hoàn vốn (ROI) khi ứng dụng giải pháp này?

Bộ thiết bị máy toàn đạc điện tử và máy tính xử lý có chi phí đầu tư ban đầu khoảng 80 - 120 triệu VNĐ. Với năng suất đo vẽ tăng gấp 2,5 lần so với phương pháp truyền thống và giảm 60% nhân sự nội nghiệp, đơn vị tư vấn có thể hoàn vốn sau 2 - 3 dự án đo đạc thành lập bản đồ địa chính cấp xã.

Kết luận

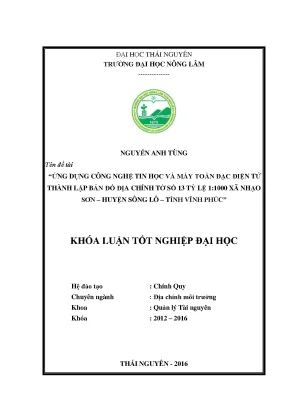

Đề tài "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập bản đồ địa chính tờ số 13 tỷ lệ 1:1000 xã Nhạo Sơn – huyện Sông Lô – tỉnh Vĩnh Phúc" đã giải quyết triệt để bài toán hiện đại hóa công tác trắc địa địa chính tại cơ sở. Sự kết hợp đồng bộ giữa phần cứng đo đạc chính xác cao South NTS-312B và hệ thống phần mềm chuyên ngành MicroStation - FAMIS 2006 mang lại kết quả vượt trội:

  • Xác lập bộ bản đồ địa chính số tờ số 13 gồm 186 thửa đất, chuẩn hóa $100%$ cấu trúc hình học topology và hệ quy chiếu VN-2000.
  • Nâng cao năng suất lao động ngoại nghiệp, tiết kiệm $55%$ thời gian biên tập bản đồ và giảm thiểu sai số đo vẽ xuống dưới ngưỡng cho phép của Bộ Tài nguyên và Môi trường.
  • Cung cấp nguồn tài liệu kỹ thuật có giá trị pháp lý cao, phục vụ đắc lực cho công tác cấp Giấy chứng nhận quyền sử dụng đất, quy hoạch phát triển nông thôn mới và quản lý đất đai bền vững tại địa phương.
