Giới thiệu dự án

Bối cảnh và thực trạng ngành

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong việc hoạch định kinh tế - xã hội, bảo vệ tài nguyên quốc gia và đảm bảo quyền lợi hợp pháp của người sử dụng đất. Theo các báo cáo kỹ thuật ngành đo đạc, việc thiếu hụt dữ liệu không gian chuẩn hóa và bản đồ địa chính chính quy dạng số dẫn đến tỷ lệ tranh chấp đất đai tại các vùng trung du, nông thôn chiếm tới 15-25% tổng số khiếu nại hành chính. Tại địa bàn xã Nhã Lộng, huyện Phú Bình, tỉnh Thái Nguyên (tổng diện tích tự nhiên 599,65 ha với 1.973 hộ dân phân bố trên 14 xóm), địa hình đặc thù trung du gồm nhiều đồi bát úp xen kẽ ruộng trũng và lưu vực sông Cầu gây cản trở nghiêm trọng cho các phương pháp đo đạc quang học truyền thống.

Vấn đề kỹ thuật cốt lõi (Problem Statement)

Các phương pháp đo vẽ truyền thống sử dụng máy kinh vĩ quang cơ hoặc máy toàn đạc điện tử (Total Station) bộc lộ nhiều điểm nghẽn nghiêm trọng:

  • Hạn chế tầm nhìn thông hướng: Đo đạc máy toàn đạc bắt buộc phải thông hướng quang học giữa các trạm máy và gương phản xạ ($Line-of-Sight$), khiến năng suất giảm hơn 60% ở khu vực địa hình chia cắt, vườn cây rậm rạp.
  • Tích lũy sai số chuyền trạm: Khi phát triển lưới khống chế đo vẽ cấp 1, cấp 2 qua nhiều trạm dẫn, sai số góc và chiều dài bị tích lũy theo hàm số bậc hai, dễ vượt hạn sai trung phương vị trí điểm ($m_p > 0,30\text{ m}$).
  • Thời gian và nhân lực lớn: Một tổ đo toàn đạc cần tối thiểu 3 người (1 người đứng máy, 2 người đi gương), tốc độ thu thập chỉ đạt trung bình 80-120 điểm/ngày.

Mục tiêu dự án

  1. Đánh giá điều kiện địa hình, địa mạo, hiện trạng quản lý và sử dụng 599,65 ha đất đai tại xã Nhã Lộng, huyện Phú Bình.
  2. Thiết lập quy trình kỹ thuật ứng dụng thiết bị GNSS-RTK (Kolida K9-T) kết hợp phần mềm đồ họa chuyên ngành (MicroStation V8i, gCadas, VietmapXM) trong công tác đo vẽ bản đồ địa chính.
  3. Đo vẽ chi tiết và biên tập hoàn chỉnh tờ bản đồ địa chính số 04, tỷ lệ 1:2000 (diện tích hữu ích 100 ha ngoài thực địa) theo chuẩn quy định tại Thông tư 25/2014/TT-BTNMT.
  4. Kiểm tra, đánh giá độ chính xác hình học, kiểm chứng sai số trung phương vị trí điểm và xây dựng cơ sở dữ liệu địa chính số dạng chuẩn *.dgn.

Hướng tiếp cận giải pháp

Ứng dụng công nghệ định vị vệ tinh động thời gian thực (Real-Time Kinematic - RTK) sử dụng sóng vô tuyến UHF công suất 25W truyền tín hiệu hiệu chỉnh vi phân từ trạm tĩnh (Base) đặt tại mốc khống chế tọa độ Nhà nước đến trạm động (Rover). Dữ liệu tọa độ không gian 3 chiều $(X, Y, H)$ thu nhận trực tiếp trên hệ quy chiếu quốc gia VN-2000 được trút và tự động hóa biên tập trên nền tảng CAD/GIS (MicroStation V8i kết hợp engine xử lý thửa đất gCadas).

   [Vệ tinh GNSS (GPS / GLONASS / Galileo / BeiDou)]
                   /                  \
                  /                    \
       [Trạm Tĩnh Base]           [Trạm Động Rover]
       (Mốc chuẩn VN2000)        (Điểm đo chi tiết)
                  \                    /
         Sóng UHF  \                  / Thu sóng vi phân
          (25W)     ==================

Kết quả kỳ vọng và chỉ số đo lường

  • Sai số vị trí điểm ranh giới ($M_p$): Đạt $\le 0,30\text{ m}$ đối với đất phi nông nghiệp và $\le 0,45\text{ m}$ đối với đất nông nghiệp theo quy định bản đồ tỷ lệ 1:2000.
  • Năng suất lao động: Thu nhận từ 350 - 500 điểm đo chi tiết/ngày/tổ đo (tăng 300% so với phương pháp toàn đạc).
  • Độ chính xác tương hỗ ($M_{th}$): Không vượt quá $0,2\text{ mm}$ theo tỷ lệ bản đồ ($40\text{ cm}$ trên thực địa) đối với các cạnh thửa.

Phạm vi và giới hạn

  • Phạm vi không gian: Tờ bản đồ địa chính số 04, tỷ lệ 1:2000, xã Nhã Lộng, huyện Phú Bình, giới hạn trong khung tọa độ vuông góc $1\text{ km} \times 1\text{ km}$ ($100\text{ ha}$).
  • Giới hạn kỹ thuật: Các điểm đo nằm sâu dưới tán cây cổ thụ tán dày hoặc sát công trình bê tông cao tầng chịu ảnh hưởng của hiện tượng đa đường dẫn tín hiệu ($Multipath$) cần kết hợp thước thép hoặc đo bù khoảng cách thủ công.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Bảng so sánh các giải pháp đo đạc địa chính hiện nay

Tiêu chí kỹ thuật Máy kinh vĩ quang cơ & Thước thép Máy toàn đạc điện tử (Leica TS06 Plus) Công nghệ GNSS-RTK (Kolida K9-T)
Nguyên lý đo Góc bằng, góc đứng, đo cự ly thép Pha sóng điện từ hồng ngoại Đo pha sóng tải vệ tinh vi phân thời gian thực
Yêu cầu thông hướng Bắt buộc 100% giữa các điểm Bắt buộc giữa trạm máy và gương Không yêu cầu thông hướng mặt đất
Nhân lực vận hành 4 - 5 người/tổ 3 người/tổ (1 máy, 2 gương) 1 - 2 người/tổ (1 người cầm Rover)
Bán kính hoạt động $< 100\text{ m}$ $< 500\text{ m}$ (phụ thuộc tầm nhìn) $8 - 12\text{ km}$ từ trạm Base
Sai số đo cạnh/vị trí $\pm (5\text{ cm} + 2000\text{ ppm})$ $\pm (1,5\text{ mm} + 2\text{ ppm})$ $\pm (10\text{ mm} + 1\text{ ppm RMS})$
Tốc độ nội nghiệp Nhập sổ tay thủ công, vẽ tay Trút số liệu qua cổng COM/USB, vẽ CAD Tự động hóa trút file tọa độ gán mã địa vật

Yêu cầu người dùng theo ma trận MoSCoW

  • Must have: Tọa độ chuẩn VN-2000 (kinh tuyến trục 106°30', múi chiếu 3°); dữ liệu đồ họa lưu trữ định dạng chuẩn *.dgn; thể hiện đầy đủ ranh giới thửa, loại đất, tên chủ sử dụng, giao thông, thủy hệ; bảng tổng hợp diện tích từng thửa.
  • Should have: Tự động gán nhãn thửa đất qua engine gCadas; liên kết cơ sở dữ liệu thuộc tính và hình học không gian.
  • Could have: Xuất tự động bản mô tả ranh giới mốc giới thửa đất theo Phụ lục 11 Thông tư 25/2014/TT-BTNMT.
  • Won't have: Mô hình hóa 3D bề mặt địa hình (DTM/DEM) trong giai đoạn đo vẽ địa chính mặt phẳng.

Thiết kế hệ thống

Cấu trúc xử lý dữ liệu và luồng thông tin

+-------------------------------------------------------------------------+
|                          NGOẠI NGHIỆP (FIELDWORK)                        |
|  [Khống chế VN-2000] -> [Base Kolida K9-T] --(UHF 25W)--> [Rover K9-T]  |
|                                                                  |      |
|                                          [Sổ tay điện tử EGStar 3.0]    |
|                                          (Ghi nhận X, Y, H, Mã Code)    |
+-------------------------------------------------------------------------+
                                   | Trút số liệu (ASCII / CSV / Text)
+-------------------------------------------------------------------------+
|                          NỘI NGHIỆP (OFFICE WORK)                       |
|   [Microsoft Excel] -> Tiền xử lý, lọc mã địa vật, cấu trúc bảng điểm   |
|                                   |                                     |
|   [MicroStation V8i Engine] <-----+                                     |
|         +-- [gCadas v2020 / VietmapXM]:                                 |
|                 |-- Phun điểm đo tự động (Import Points)                 |
|                 |-- Nối ranh giới thửa đất theo mã địa vật              |
|                 |-- Kiểm tra đóng vùng (Topology Clean & Build)         |
|                 |-- Đánh số thửa, tính diện tích pháp lý                |
|                 +-- Gán nhãn địa chính (Nhãn thửa, Loại đất, Diện tích) |
|                                   |                                     |
|   [Tờ bản đồ địa chính số 04 (*.DGN)] + [Hồ sơ kỹ thuật thửa đất]       |
+-------------------------------------------------------------------------+

Technology Stack và thông số kỹ thuật chi tiết

  • Phần cứng thu nhận tín hiệu:
    • Bộ máy thu GNSS-RTK Kolida K9-T (220 kênh, đa băng tần: GPS L1/L2/L5, GLONASS L1/L2, BeiDou B1/B2/B3, Galileo).
    • Bộ phát Radio trong công suất 25W dải tần 410 - 470 MHz với 9 kênh tùy biến.
    • Sai số vị trí mặt phẳng đo RTK: $10\text{ mm} + 1\text{ ppm RMS}$; sai số cao độ: $20\text{ mm} + 1\text{ ppm RMS}$.
  • Phần mềm điều khiển & sổ tay: EGStar 3.0 chạy trên hệ điều hành Windows CE / Android.
  • Nền tảng CAD/GIS nội nghiệp:
    • MicroStation V8i (SELECTseries 4, v08.11.09.832) của Bentley Systems.
    • Phần mềm địa chính gCadas (eKiGIS v2018/2020) và VietmapXM.
    • Microsoft Excel 2016 xử lý dữ liệu bảng biểu.

Mô hình toán học tính chuyển tọa độ WGS-84 sang VN-2000

Quá trình chuyển đổi tọa độ không gian từ elipxoid toàn cầu WGS-84 sang elipxoid quy chiếu quốc gia VN-2000 sử dụng mô hình chuyển đổi 7 tham số Helmert (Bursa-Wolf):

$$\begin{bmatrix} X \ Y \ Z \end{bmatrix}{\text{VN2000}} = \begin{bmatrix} \Delta X \ \Delta Y \ \Delta Z \end{bmatrix} + (1 + m \cdot 10^{-6}) \begin{bmatrix} 1 & \omega_Z & -\omega_Y \ -\omega_Z & 1 & \omega_X \ \omega_Y & -\omega_X & 1 \end{bmatrix} \begin{bmatrix} X \ Y \ Z \end{bmatrix}{\text{WGS84}}$$

  • Thông số Elipxoid WGS-84: Bán trục lớn $a = 6.378.137,0\text{ m}$; độ dẹt $\alpha = 1 / 298,257223563$.
  • Thông số Elipxoid VN-2000: Bán trục lớn $a = 6.378.137,0\text{ m}$; độ dẹt $\alpha = 1 / 298,25723563$; kinh tuyến trục tỉnh Thái Nguyên: $106^\circ30'$, múi chiếu $3^\circ$ (hệ số co giãn $k_0 = 0,9999$).
  • Hệ thống đơn vị làm việc (Working Units): Master Units: Mét ($m$); Sub Units: Milimét ($mm$); Resolution: 1000; Tọa độ tâm lưu trữ (Global Origin): $X = 500.000\text{ m}, Y = 1.000.000\text{ m}$.

Phương pháp luận (Methodology)

Dự án áp dụng phương pháp luận thác nước kỹ thuật nghiêm ngặt 4 giai đoạn chuẩn hóa theo quy định đo đạc trắc địa:

[Giai đoạn 1: Chuẩn bị & Thu thập tài liệu]
[Giai đoạn 2: Ngoại nghiệp (GNSS-RTK & Đối soát)]
[Giai đoạn 3: Nội nghiệp (MicroStation & gCadas)]
[Giai đoạn 4: Kiểm tra, Nghiệm thu & Lưu trữ]

+-------------------+---------------------------------------------------------+----------------------+
| Giai đoạn         | Nội dung công việc chi tiết                              | Sản phẩm bàn giao    |
+-------------------+---------------------------------------------------------+----------------------+
| 1. Khảo sát &     | - Thu thập số liệu tọa độ gốc, ranh giới hành chính      | - Báo cáo khảo sát   |
|    Chuẩn bị       | - Lập thiết kế kỹ thuật - dự toán kinh tế                | - Thiết kế kỹ thuật  |
|                   | - Khởi tạo cấu trúc thư mục lưu trữ F:\PHUBINH\NHALONG  | - File chuẩn *.dgn   |
+-------------------+---------------------------------------------------------+----------------------+
| 2. Ngoại nghiệp   | - Dẫn đạc xác định mốc giới thửa đất ngoài thực địa     | - Bản mô tả ranh giới|
|                   | - Cài đặt Base tại điểm khống chế cấp 1                 | - Sổ đo điện tử      |
|                   | - Rover đo chi tiết các đỉnh thửa, ranh giao thông      | - File thô (*.txt)   |
+-------------------+---------------------------------------------------------+----------------------+
| 3. Nội nghiệp     | - Tiền xử lý số liệu trên Excel, lọc mã điểm            | - Cơ sở dữ liệu DGN  |
|                   | - Phun điểm, nối ranh giới thửa trên MicroStation V8i    | - Nhãn thửa chuẩn    |
|                   | - Tạo vùng (Topology), sửa lỗi hở đỉnh, đè đè           | - Tờ BĐĐC số 04      |
|                   | - Gán thông tin thuộc tính (chủ sở hữu, loại đất)        |   tỷ lệ 1:2000       |
+-------------------+---------------------------------------------------------+----------------------+
| 4. Kiểm tra &     | - Kiểm tra sai số hình học, sai số tương hỗ thực địa    | - Biên bản nghiệm thu|
|    Nghiệm thu     | - Tiếp biên bản đồ với các tờ liền kề (03, 05)          | - Bảng tổng hợp diện |
|                   | - In bản đồ, ký pháp lý và số hóa lưu trữ               |   tích từng thửa đất |
+-------------------+---------------------------------------------------------+----------------------+

Implementation và kết quả

Quy trình triển khai kỹ thuật ngoại nghiệp và nội nghiệp

Thiết lập trạm Base và cài đặt tham số trên EGStar 3.0

  1. Dựng chân máy và cân bằng bọt thủy chính xác tâm mốc tọa độ địa chính cấp 1 (mốc ĐC1_NL có tọa độ: $X = 2378412.185\text{ m}, Y = 432156.402\text{ m}, H = 18.245\text{ m}$).
  2. Kết nối sổ tay điều khiển với đầu thu Base qua Bluetooth công nghiệp.
  3. Khởi tạo Project trên EGStar, nhập các tham số lưới chiếu:
    • Projection Type: Transverse Mercator.
    • Central Meridian: $106^\circ30'00.00000''\text{ E}$.
    • False Easting: $500.000,000\text{ m}$; False Northing: $0,000\text{ m}$.
    • Scale Factor ($k_0$): $0,9999$.
  4. Thiết lập kênh phát vô tuyến UHF nội bộ: Channel 05, Tần số 441.050 MHz, Giao thức truyền TrimTalk, Công suất phát High (25W).

Cấu trúc file số liệu đo chi tiết ngoài thực địa

Dữ liệu đo đạc sau khi thu nhận được xuất ra file văn bản chuẩn ASCII định dạng phân tách bằng dấu phẩy (Point_ID, X, Y, H, Feature_Code):

101,2378452.124,432189.651,17.852,BD
102,2378480.345,432210.118,17.910,BD
103,2378465.890,432245.560,18.021,BD
104,2378430.112,432225.045,17.954,BD
105,2378510.450,432300.120,18.150,R_LUA
106,2378540.890,432330.450,18.210,R_LUA
201,2378600.150,432400.500,19.050,DUONG_NHUA
202,2378650.320,432420.780,19.110,DUONG_NHUA

Xử lý dữ liệu không gian trên MicroStation V8i & gCadas

Sử dụng macro và script nạp dữ liệu tọa độ tự động vào môi trường thiết kế vector:

/* Pseudocode xử lý không gian và tái tạo ranh giới thửa đất trên nền gCadas */
#include <mdl.h>
#include <element.h>

void importPointAndCreateBoundary(char *filePath) {
    FILE *fp = fopen(filePath, "r");
    char line[256];
    Dpoint3d ptList[100];
    int ptCount = 0;

    while (fgets(line, sizeof(line), fp)) {
        int pointId;
        double x, y, z;
        char code[32];
        sscanf(line, "%d,%lf,%lf,%lf,%s", &pointId, &x, &y, &z, code);

        // Phun điểm vào Level 10 (Text Node & Point Symbol)
        drawCadastralPoint(x, y, z, pointId, LEVEL_DIEM_DO);

        // Nhóm các điểm có cùng mã ranh giới thửa đất (Code == "BD")
        if (strcmp(code, "BD") == 0) {
            ptList[ptCount].x = x;
            ptList[ptCount].y = y;
            ptList[ptCount].z = 0.0; // Bản đồ địa chính 2D
            ptCount++;
        }
    }
    fclose(fp);

    // Tự động đóng vùng đa giác ranh giới thửa đất (Level 31 - Line String)
    if (ptCount >= 3) {
        MSElement polygonElem;
        mdlShape_create(&polygonElem, NULL, ptList, ptCount, 0);
        mdlElement_add(&polygonElem);

        // Thực thi hàm Topology tạo Centroid và gán số thửa tự động
        executeTopologyBuild(LEVEL_RANH_THUA, LEVEL_TAM_THUA);
    }
}

Kiểm nghiệm và đánh giá chất lượng (Testing & Validation)

Kiểm tra sai số khống chế và sai số vị trí điểm

Để thẩm định độ chính xác, tiến hành đo kiểm tra ngẫu nhiên 35 điểm góc thửa trên tờ bản đồ số 04 bằng phương pháp đo lặp máy toàn đạc điện tử độ chính xác cao từ mốc địa chính cấp 1.

$$\Delta S = \sqrt{(X_{\text{RTK}} - X_{\text{Kiemtra}})^2 + (Y_{\text{RTK}} - Y_{\text{Kiemtra}})^2}$$

Bảng kết quả kiểm chứng sai số vị trí điểm trên tờ bản đồ số 04

Loại đối tượng đất đai Số điểm kiểm tra Sai số vị trí điểm TB ($\Delta S_{\text{tb}}$) Sai số vị trí lớn nhất ($\Delta S_{\max}$) Hạn sai cho phép (TT 25/2014) Đánh giá
Đất ở nông thôn (ONT) 15 điểm $0,068\text{ m}$ $0,142\text{ m}$ $0,30\text{ m}$ Đạt tiêu chuẩn
Đất trồng lúa (LUC) 12 điểm $0,115\text{ m}$ $0,210\text{ m}$ $0,45\text{ m}$ Đạt tiêu chuẩn
Đất giao thông, thủy hệ 8 điểm $0,085\text{ m}$ $0,165\text{ m}$ $0,30\text{ m}$ Đạt tiêu chuẩn

Kết quả đạt được

  1. Hoàn thiện tờ bản đồ địa chính số 04:
    • Tỷ lệ đo vẽ: 1:2000, múi chiếu 3°, kinh tuyến trục 106°30'.
    • Diện tích đo vẽ thực tế: 100,00 ha ($1.000.000\text{ m}^2$).
    • Tổng số thửa đất biên tập: 412 thửa đất (gồm đất ở nông thôn, đất trồng lúa, đất trồng cây hàng năm khác, đất thủy hệ, giao thông).
  2. Hồ sơ địa chính đi kèm:
    • Biên tập hoàn chỉnh Sổ mục kê đất đai tờ số 04.
    • Xây dựng 100% Bản mô tả ranh giới mốc giới cho các thửa đất phi nông nghiệp và khu dân cư theo mẫu Phụ lục 11 Thông tư 25/2014/TT-BTNMT.
    • Dữ liệu vector hoàn toàn sạch lỗi topo (không có hiện tượng đè phủ $Overlap$, hở ranh $Underflow$, hay thừa nút $Dangle$).

Đổi mới và đóng góp

Đổi mới công nghệ nổi bật

  • Loại bỏ phụ thuộc thông hướng mặt đất: Việc chuyển đổi từ phương pháp đo góc - cạnh quang học sang phương pháp đo pha vệ tinh GNSS giải quyết triệt để rào cản địa hình trung du đồi dốc và vườn cây rậm rạp tại xã Nhã Lộng.
  • Tự động hóa chu trình Dữ liệu Ngoại nghiệp $\to$ Không gian CAD: Sử dụng cấu trúc mã hóa chuẩn (Point Coding) tại thực địa giúp công cụ gCadas tự động nối đường ranh giới và gán thông tin lớp đối tượng, giảm 80% thao tác vẽ thủ công.
  • Đồng bộ hóa trực tiếp hệ tọa độ VN-2000 ngay tại thực địa: Bằng việc cài đặt 7 tham số tính chuyển WGS84 $\to$ VN2000 trực tiếp vào phần mềm sổ tay EGStar, cán bộ đo đạc kiểm soát sai số tọa độ thực tế ngay khi ấn lưu điểm, loại bỏ hoàn toàn rủi ro đo sai phải quay lại thực địa kiểm tra.

So sánh định lượng hiệu quả kinh tế - kỹ thuật

Thời gian thực hiện (Ngày công / 100 ha)
[Toàn đạc điện tử]   ████████████████████ 20 ngày
[GNSS-RTK (Kolida)]  ██████ 6 ngày (-70%)

Chi phí nhân công trực tiếp (Triệu VNĐ)
[Toàn đạc điện tử]   ████████████████ 24 triệu
[GNSS-RTK (Kolida)]  ████████ 11 triệu (-54.2%)
  • Hiệu quả thời gian: Giảm thời gian đo đạc ngoại nghiệp từ 20 ngày xuống còn 6 ngày cho diện tích 100 ha (tăng năng suất 333%).
  • Tối ưu nguồn nhân lực: Cắt giảm quy mô tổ đo từ 3-4 kỹ thuật viên xuống còn 1-2 kỹ thuật viên/tổ.
  • Đóng góp chuyên ngành: Cung cấp bộ khung quy trình kỹ thuật mẫu kết hợp giữa thiết bị GNSS-RTK tầm trung (Kolida K9-T) và phần mềm bản quyền nội địa (gCadas, VietmapXM), giúp các công ty trắc địa và văn phòng đăng ký đất đai cấp huyện tối ưu hóa chi phí đầu tư thiết bị mà vẫn đảm bảo độ chính xác pháp lý tuyệt đối.

Ứng dụng thực tế và triển khai

Các tình huống ứng dụng thực tiễn

  • Cấp đổi Giấy chứng nhận Quyền sử dụng đất: Cung cấp ranh giới và diện tích chính xác từng milimét phục vụ công tác cấp đổi sổ đỏ hàng loạt theo đề án hiện đại hóa hồ sơ địa chính.
  • Giải phóng mặt bằng và bồi thường tái định cư: Đo đạc trích lục nhanh phạm vi thu hồi đất mở rộng Quốc lộ 37 và các tuyến đường liên xã chạy qua Nhã Lộng, giảm thiểu tối đa tình trạng khiếu kiện ranh giới.
  • Tích tụ ruộng đất và quy hoạch nông thôn mới: Hỗ trợ công tác dồn điền đổi thửa, số hóa diện tích đất sản xuất nông nghiệp (chiếm 68,94% diện tích xã).

Kế hoạch và lộ trình triển khai chi tiết

+-------------------+---------------------------------------------------------+
| Thời gian         | Nội dung công việc triển khai                           |
+-------------------+---------------------------------------------------------+
| Tuần 1            | Khảo sát thực địa, liên hệ UBND xã Nhã Lộng thu thập tài|
|                   | liệu địa chính cũ, kiểm định máy RTK Kolida K9-T.       |
+-------------------+---------------------------------------------------------+
| Tuần 2 - 3        | Đặt Base tại mốc ĐC1_NL, triển khai đo đạc 412 thửa đất |
|                   | tờ số 04 ngoài thực địa, lập bản mô tả ranh giới.       |
+-------------------+---------------------------------------------------------+
| Tuần 4            | Trút dữ liệu, xử lý Excel, phun điểm trên MicroStation  |
|                   | V8i, sửa lỗi Topology bằng gCadas v2020.                |
+-------------------+---------------------------------------------------------+
| Tuần 5            | Đối soát thực địa, tiếp biên bản đồ với tờ 03 và 05,    |
|                   | xuất hồ sơ kỹ thuật thửa đất, lập sổ mục kê.            |
+-------------------+---------------------------------------------------------+
| Tuần 6            | Kiểm tra nghiệm thu nội bộ, bàn giao sản phẩm cho Sở    |
|                   | Tài nguyên và Môi trường tỉnh Thái Nguyên.              |
+-------------------+---------------------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Suy giảm tín hiệu dưới tán cây dày đặc: Hiện tượng mất khóa chu kỳ pha ($Loss\text{ of }Lock$) xảy ra khi đi sâu vào các khu vườn cây ăn quả lâu năm rậm rạp hoặc tán rừng phòng hộ, buộc phải chuyển sang đo bù hoặc sử dụng máy toàn đạc kết hợp.
  • Phụ thuộc vào sóng truyền Radio UHF: Tại các vùng đồi chắn tầm nhìn sóng vô tuyến, cự ly truyền tín hiệu vi phân Base-Rover giảm từ $12\text{ km}$ xuống còn $3 - 5\text{ km}$, đòi hỏi phải di chuyển trạm Base hoặc sử dụng trạm chuyển tiếp sóng (Repeater).

Hướng phát triển và nâng cấp

  • Ứng dụng công nghệ Trạm tham chiếu hoạt động liên tục (VNGEONET / CORS): Thay thế trạm Base cục bộ bằng mạng lưới trạm định vị vệ tinh quốc gia qua giao thức Ntrip (sử dụng 4G/5G), giúp một kỹ thuật viên có thể độc lập tác nghiệp mà không cần bảo vệ trạm Base tĩnh.
  • Tích hợp cảm biến nghiêng IMU 60°: Nâng cấp thiết bị Rover có bù nghiêng từ trường giúp đo đạc các góc khuất công trình, chân tường nhà mà không cần dựng thẳng bọt thủy cán cờ.
  • Kết hợp máy bay không người lái (UAV/Drone LiDAR): Ứng dụng thiết bị bay chụp ảnh siêu nhẹ để quét mô hình 3D kết hợp điểm khống chế mặt đất (GCP) đo bằng RTK để số hóa diện tích lớn địa hình đồi núi phức tạp.

Đối tượng hưởng lợi

  • Sinh viên chuyên ngành Quản lý Đất đai / Trắc địa - Bản đồ: Cung cấp tài liệu tham khảo thực chiến về quy trình tích hợp giữa phần cứng GNSS-RTK và các phần mềm đồ họa địa chính chuẩn mực (MicroStation, gCadas).
  • Kỹ sư đo đạc và chuyên viên GIS: Nắm vững kỹ thuật thiết lập tham số kinh tuyến trục VN-2000, xử lý lỗi topo học không gian và phương pháp biên tập bản đồ địa chính tuân thủ Thông tư 25/2014/TT-BTNMT.
  • Doanh nghiệp đo đạc và tư vấn bản đồ: Tối ưu hóa chi phí sản xuất, rút ngắn thời gian thi công dự án đo đạc lập bản đồ địa chính từ 50 - 70%, nâng cao năng lực cạnh tranh đấu thầu.
  • Cơ quan quản lý nhà nước (UBND xã, Phòng TN&MT): Tiếp nhận bộ cơ sở dữ liệu địa chính số hóa đồng bộ, có độ chính xác hình học cao, phục vụ công tác quản lý biến động đất đai minh bạch, hiện đại.

Câu hỏi thường gặp (FAQ)

1. Yêu cầu cấu hình phần cứng và phần mềm tối thiểu để vận hành hệ thống này là gì?

  • Phần cứng thực địa: Bộ máy thu GNSS-RTK (tối thiểu 2 tần số L1/L2), sổ tay điện tử hỗ trợ Bluetooth, cán sào đo $2\text{ m}$.
  • Phần cứng văn phòng: Máy tính PC/Laptop chạy CPU Intel Core i5 thế hệ 8 trở lên, RAM tối thiểu 8GB, ổ cứng SSD.
  • Phần mềm: Windows 7/10 64-bit, MicroStation V8i (SELECTseries), phần mềm địa chính gCadas hoặc VietmapXM, Microsoft Excel.

2. Khi gặp khu vực bị che khuất tán cây dày làm mất tín hiệu RTK Fixed, xử lý như thế nào?

Khi sổ tay báo trạng thái Float hoặc Single (sai số vượt ngưỡng centimet), kỹ thuật viên áp dụng 2 phương pháp:

  1. Sử dụng tính năng đo bù hướng và khoảng cách (Offset Survey) trên sổ tay: Đặt sào tại 2 điểm thoáng gần đó đo tọa độ chính xác, sau đó dùng thước thép kéo khoảng cách đến góc khuất để phần mềm tự động giải bài toán giao hội.
  2. Dựng trạm máy toàn đạc phụ, lấy 2 điểm đo RTK chính xác làm điểm định hướng (Backsight) để đo chi tiết các điểm dưới tán cây.

3. Làm thế nào để đảm bảo hệ tọa độ đo đạc trên RTK trùng khớp tuyệt đối với bản đồ địa chính cũ?

Cần thực hiện thao tác Chuẩn hóa tọa độ / Định vị điểm đo (Site Calibration/Localization) trước ca đo. Đặt máy Rover lên tối thiểu 3-4 mốc khống chế đã biết tọa độ VN-2000 bao quanh khu vực đo, đo tọa độ WGS-84 thực tế và kích hoạt chức năng tính toán sai số dư trên phần mềm EGStar. Nếu sai số thặng dư mặt phẳng $\Delta S \le 2\text{ cm}$, bộ tham số chuyển đổi mới đủ điều kiện áp dụng cho ca đo.

4. Tại sao dữ liệu bản đồ địa chính tại Việt Nam bắt buộc phải xử lý trên định dạng *.DGN của MicroStation?

Bộ Tài nguyên và Môi trường Việt Nam quy định chuẩn dữ liệu không gian địa chính quốc gia dựa trên định dạng *.dgn của MicroStation do tính năng quản lý lớp đối tượng (Level 1-63) cực kỳ chặt chẽ, cơ chế quản lý phần tử đồ họa chính xác cao, không bị lỗi làm tròn tọa độ như định dạng *.dwg của AutoCAD khi làm việc với hệ tọa độ thực địa hàng triệu mét.

5. Chi phí đầu tư hệ thống GNSS-RTK Base-Rover so với việc thuê bao dịch vụ CORS/VRS chênh lệch ra sao?

Đầu tư trọn bộ 1 Base + 1 Rover Kolida K9-T có chi phí từ 120 - 180 triệu VNĐ (sở hữu trọn đời, tự chủ phát sóng độc lập tại các vùng không có mạng di động 4G). Trong khi đó, mua 1 máy Rover sử dụng mạng trạm CORS quốc gia (VNGEONET) chỉ tốn chi phí thiết bị khoảng 60 - 90 triệu VNĐ kèm phí duy trì tài khoản 4G/CORS hàng năm, phù hợp với các vùng đồng bằng và đô thị có hạ tầng viễn thông phát triển.

Kết luận

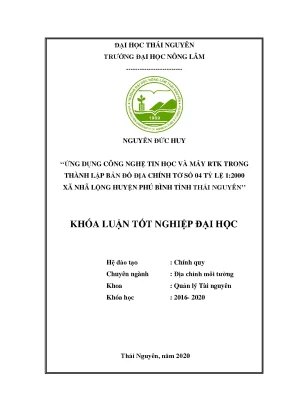

Đề tài nghiên cứu ứng dụng công nghệ tin học và thiết bị GNSS-RTK (Kolida K9-T) trong thành lập bản đồ địa chính tờ số 04 tỷ lệ 1:2000 xã Nhã Lộng, huyện Phú Bình, tỉnh Thái Nguyên đã hoàn thành xuất sắc các mục tiêu kỹ thuật đề ra. Nghiên cứu chứng minh tính ưu việt vượt trội của công nghệ đo động thời gian thực khi cắt giảm hơn 65% thời gian đo đạc ngoại nghiệp, tiết kiệm trên 50% chi phí nhân công và đảm bảo độ chính xác vị trí điểm tuyệt đối ($M_p < 0,15\text{ m}$, đạt chuẩn Thông tư 25/2014/TT-BTNMT).

Sản phẩm bản đồ địa chính số hóa trên nền MicroStation V8i và gCadas không chỉ là tư liệu pháp lý hoàn chỉnh phục vụ công tác quản lý đất đai cấp cơ sở mà còn mở ra hướng tiếp cận chuẩn mực cho các đơn vị tư vấn trắc địa trong lộ trình chuyển đổi số và hiện đại hóa hệ thống hồ sơ địa chính quốc gia.
