Giới thiệu dự án

Công tác quản lý nhà nước về đất đai đóng vai trò then chốt trong phát triển kinh tế - xã hội, bảo đảm an ninh quốc phòng và tối ưu hóa nguồn lực tài nguyên. Tại Việt Nam, quá trình đô thị hóa nhanh chóng tại các quận mới thành lập như Bắc Từ Liêm (Hà Nội) đặt ra yêu cầu cấp thiết về việc hiện đại hóa hệ thống hồ sơ địa chính. Theo số liệu thống kê quản lý đất đai giai đoạn 2014–2018, tốc độ chia tách, chuyển đổi mục đích sử dụng đất từ nông nghiệp sang phi nông nghiệp tại các vùng ven đô tăng trưởng trên 18%/năm, dẫn đến tình trạng sai lệch ranh giới và tranh chấp đất đai phức tạp.

Vấn đề cốt lõi (problem statement) là phương pháp đo vẽ thủ công hoặc số hóa bản đồ giải thửa cũ không đáp ứng được độ chính xác vị trí, gây chậm trễ trong cấp đổi Giấy chứng nhận quyền sử dụng đất (GCNQSDĐ) và tích hợp cơ sở dữ liệu số. Dự án "Ứng dụng công nghệ tin học thành lập bản đồ địa chính phường Phúc Diễn, quận Bắc Từ Liêm, thành phố Hà Nội" được triển khai nhằm giải quyết triệt để các tồn đọng này.

graph TD
    A[Khảo sát & Thu thập dữ liệu] --> B[Thiết kế & Đo lưới GPS tĩnh Trimble 4600LS]
    B --> C[Bình sai lưới bằng GPSurvey & TBC]
    C --> D[Đo vẽ chi tiết bằng Toàn đạc điện tử]
    D --> E[Xử lý số liệu trút & Tính tọa độ cực]
    E --> F[Biên tập CAD trên MicroStation V8i]
    F --> G[Xử lý Topology & Xuất nhãn trên VietMap XM]
    G --> H[Hoàn thiện Bản đồ địa chính tỷ lệ 1:500]

Mục tiêu của dự án:

  1. Thiết lập mạng lưới khống chế đo vẽ mặt bằng chuẩn xác trên nền hệ tọa độ quốc gia VN-2000 (kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$).
  2. Đo vẽ chi tiết toàn bộ $284{,}59\text{ ha}$ diện tích tự nhiên của phường Phúc Diễn với mật độ thửa dày đặc bằng công nghệ máy toàn đạc điện tử và GPS tĩnh.
  3. Ứng dụng tích hợp phần mềm MicroStation V8i và tiện ích chuyên ngành VietMap XM để tự động hóa quy trình xây dựng topology, gán nhãn biên tập và xuất hồ sơ kỹ thuật thửa đất.
  4. Chuẩn hóa cơ sở dữ liệu địa chính số phục vụ công tác thanh kiểm tra, giao đất và cấp GCNQSDĐ theo Thông tư 25/2014/TT-BTNMT.

Phạm vi và giới hạn nghiên cứu:

  • Địa bàn triển khai: Toàn bộ diện tích tự nhiên $284{,}59\text{ ha}$ phường Phúc Diễn (gồm $99{,}00\text{ ha}$ đất nông nghiệp, $180{,}05\text{ ha}$ đất phi nông nghiệp và $5{,}54\text{ ha}$ đất chưa sử dụng).
  • Tỷ lệ thành lập: Bản đồ địa chính tỷ lệ 1:500 chia mảnh theo quy chuẩn ô vuông tọa độ phẳng.
  • Thời gian thực hiện: Từ tháng 01/2018 đến tháng 04/2018.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí Phương pháp thủ công / Bàn đạc Phương pháp ảnh hàng không Giải pháp tích hợp GPS + Toàn đạc + CAD/GIS
Độ chính xác mặt bằng ($M_p$) Sai số lớn ($> 10\text{ cm}$), phụ thuộc thước đo Phụ thuộc độ phân giải ảnh, méo ảnh đô thị ($> 7\text{ cm}$) Cực cao ($\le 5\text{ cm}$ vùng đô thị), kiểm soát chặt chẽ
Khả năng quan sát góc khuất Yếu, tốn nhân lực ghi chép Bị che khuất bởi nhà cao tầng, tán cây Linh hoạt chuyển trạm máy, đo bù chi tiết
Tự động hóa xử lý dữ liệu Thủ công ($0%$), dễ nhầm lẫn số đo Bán tự động (cần nắn ảnh và số hóa) Toàn diện: Trút số liệu số $\rightarrow$ Bình sai $\rightarrow$ Sinh topology
Chi phí & Thời gian Kéo dài, chi phí ngoại nghiệp cao Đắt đỏ khi diện tích nhỏ hẹp Tối ưu hóa chi phí và rút ngắn $40%$ tiến độ
Yêu cầu hệ thống theo mô hình MoSCoW:

Thiết kế hệ thống và công nghệ

Hệ thống xử lý kỹ thuật số được thiết lập với kiến trúc phân tầng chuyên biệt nhằm bảo đảm tính toàn vẹn dữ liệu từ thực địa vào cơ sở dữ liệu:

[Ngoại nghiệp: GPS Trimble 4600LS + Total Station]
[Tầng 1: Bình sai mạng lưới (Trimble Business Center 3.0 / GPSurvey 2.97)]
[Tầng 2: Xử lý đồ họa Vector (Bentley MicroStation V8i)]
[Tầng 3: Xử lý Địa chính Chuyên sâu (VietMap XM Base on V8i)]
[Sản phẩm: Bản đồ địa chính số 1:500 & Hồ sơ kỹ thuật thửa đất]
  • Technology Stack chuẩn:
    • Thiết bị đo đạc: Máy GPS 1 tần số Trimble 4600LS (06 máy); Máy toàn đạc điện tử (Electronic Total Station) có sai số đo góc $m_\beta \le 2''$, đo cạnh $m_s \le 2\text{ mm} + 2\text{ ppm}$.
    • Phần mềm xử lý: GPSurvey v2.97, Trimble Business Center (TBC), MicroStation V8i (Bentley Systems), VietMap XM (phát triển trên nền MicroStation Development Language - MDL).
  • Cấu trúc phân tầng lớp thông tin (Level Design) trên MicroStation V8i:
    • Level 1 - 9: Ranh giới thửa đất, ranh quy hoạch, chỉ giới đường đỏ.
    • Level 10 - 19: Nhà ở, công trình xây dựng kiên cố (bê tông, gạch, tạm).
    • Level 20 - 29: Mạng lưới giao thông, tim đường, vỉa hè, cống rãnh.
    • Level 30 - 39: Hệ thống thủy hệ (sông, mương thoát nước, hồ ao).
    • Level 40 - 49: Nhãn địa chính (Số thửa, diện tích, loại đất theo mục đích).
    • Level 50 - 63: Điểm khống chế, khung bản đồ, ghi chú địa danh.

Implementation và kết quả

Quy trình phát triển và thuật toán xử lý

Quy trình thành lập bản đồ địa chính từ số liệu đo thực địa được mã hóa thông qua các thuật toán trắc địa hình học giải tích:

// Thuật toán chuyển đổi tọa độ cực sang tọa độ phẳng vuông góc VN-2000
#include <iostream>
#include <cmath>

struct Station {
    double X, Y, H;       // Tọa độ điểm trạm máy
    double height_inst;   // Chiều cao máy (im)
};

struct TargetPoint {
    int id;
    double horiz_angle;   // Góc bằng (radian)
    double zenith_angle;  // Góc thiên đỉnh (radian)
    double slope_dist;    // Cạnh nghiêng (D)
    double height_reflector; // Chiều cao gương (lg)
};

struct Point3D {
    double X, Y, H;
};

Point3D CalculatePolarToCartesian(const Station& st, const TargetPoint& tp, double azimuth_origin) {
    Point3D result;
    // 1. Chuyển cạnh nghiêng về cạnh ngang (Horizontal Distance)
    double horiz_dist = tp.slope_dist * sin(tp.zenith_angle);

    // 2. Tính góc định hướng cạnh đo (Azimuth)
    double azimuth = azimuth_origin + tp.horiz_angle;

    // 3. Tính số gia tọa độ phẳng (Delta X, Delta Y)
    double delta_X = horiz_dist * cos(azimuth);
    double delta_Y = horiz_dist * sin(azimuth);

    result.X = st.X + delta_X;
    result.Y = st.Y + delta_Y;

    // 4. Tính độ cao điểm chi tiết
    result.H = st.H + (tp.slope_dist * cos(tp.zenith_angle)) + st.height_inst - tp.height_reflector;

    return result;
}

-- Thiết kế lược đồ bảng dữ liệu thuộc tính thửa đất (Cadastral Parcel Schema)
CREATE TABLE Cadastral_Parcels (
    parcel_id INT PRIMARY KEY AUTO_INCREMENT,
    map_sheet_number VARCHAR(10) NOT NULL, -- Số hiệu tờ bản đồ (vd: '06-1:500')
    parcel_number INT NOT NULL,            -- Số thứ tự thửa đất trong tờ
    area_m2 DECIMAL(10, 2) NOT NULL,       -- Diện tích tính theo topology
    land_use_type VARCHAR(10) NOT NULL,    -- Loại đất (ONT, CLN, LUC, HNK, DGT)
    owner_name VARCHAR(150),
    legal_status VARCHAR(50) DEFAULT 'HopPhap',
    spatial_polygon POLYGON NOT NULL SRID 3405 -- Hệ VN-2000 nội bộ
);

Xử lý lưới khống chế đo vẽ (GPS & Đường chuyền kinh vĩ)

  • Lưới khống chế gồm 03 điểm gốc địa chính cấp cao (BTL-07,...) và 71 điểm khống chế đo vẽ bố trí phủ kín phường Phúc Diễn.
  • Triển khai 15 ca đo GPS tĩnh, thời lượng $45 - 60\text{ phút/ca}$, xử lý véc-tơ cạnh đáy bằng GPSurvey 2.97.
  • Công thức tính sai số khép góc đường chuyền: $$f_\beta = \sum \beta_{\text{đo}} - \sum \beta_{\text{lý thuyết}} \le f_{\beta,\text{gh}} = \pm 2 m_\beta \sqrt{n}$$ (Với $m_\beta = \pm 5''$, $n$ là số đỉnh góc trong đường chuyền).
Kết quả kiểm tra sai số sau bình sai:

sequenceDiagram
    participant TS as Máy Toàn đạc / GPS
    participant TBC as Phần mềm TBC / GPSurvey
    participant MS as MicroStation V8i
    participant VM as VietMap XM

    TS->>TBC: Trút file thô (RAW data / GDM)
    TBC->>TBC: Bình sai lưới tọa độ (Least Squares)
    TBC->>MS: Xuất file tọa độ (.XYH / .ASCII)
    MS->>MS: Phun điểm tự động & Nối vẽ đường ranh
    MS->>VM: Đồng bộ đối tượng đồ họa
    VM->>VM: Tạo Topology thửa đất & Tính diện tích
    VM->>VM: Tạo nhãn tự động & Khung tờ bản đồ 1:500
    VM->>MS: Xuất bản vẽ địa chính hoàn chỉnh (.DGN)

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình liên thông số liệu: Loại bỏ hoàn toàn công đoạn vẽ chì và đo cự ly thủ công bằng thước thép. Dữ liệu từ sổ ghi điện tử chuyển thẳng vào MicroStation V8i, giảm $95%$ sai số do con người nhập liệu.
  2. Ứng dụng thuật toán Topology tự động trên VietMap XM: Cho phép nhận diện tức thời các lỗi kỹ thuật như đường hở ($d > 0{,}001\text{ mm}$ bản đồ), bắt thừa điểm, bắt trùng đỉnh thửa, rút ngắn thời gian biên tập từ $15\text{ ngày/tờ}$ xuống còn $2\text{ ngày/tờ}$ (tăng $86{,}6%$ hiệu suất).
  3. So sánh với giải pháp truyền thống:
Chỉ số kỹ thuật Đo vẽ truyền thống (Kinh vĩ quang cơ) Đo vẽ số hóa (Toàn đạc + VietMap XM) Mức độ cải tiến
Năng suất đo chi tiết 50 – 70 điểm/ngày/tổ 350 – 500 điểm/ngày/tổ Tăng ~600%
Sai số tiếp biên giữa các tờ Thường xuyên lệch $> 0{,}2\text{ mm}$ Tuyệt đối khớp nối $\le 0{,}05\text{ mm}$ Độ chính xác tăng gấp 4 lần
Thời gian xuất hồ sơ thửa 30 phút/thửa 5 giây/thửa (tự động hóa) Tăng tốc 360 lần

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực địa (Real-World Use Cases)

  • Cấp mới và cấp đổi GCNQSDĐ: Cung cấp tọa độ đỉnh thửa chính xác đến từng centimet, loại bỏ tình trạng cấp chồng ranh lấn chiếm giữa các hộ dân liền kề.
  • Quy hoạch và Giải phóng mặt bằng (GPMB): Hỗ trợ đắc lực các dự án hạ tầng lớn chạy qua quận Bắc Từ Liêm (như mở rộng Quốc lộ 32, đường sắt đô thị Nhổn – Ga Hà Nội) nhờ khả năng trích lục diện tích thu hồi tự động.
  • Tích hợp hệ thống thông tin đất đai (LIS/GIS): Bản đồ số tạo tiền đề để địa phương xây dựng cổng thông tin quy hoạch công khai cho người dân tra cứu.
Lộ trình triển khai quy chuẩn cho đơn vị hành chính cấp phường:
Tuần 1-2: Khảo sát, thu thập hồ sơ 2014, thiết kế lưới khống chế 71 điểm.
Tuần 3-6: Đo GPS tĩnh, bình sai lưới, triển khai đo chi tiết 284.59 ha.
Tuần 7-10: Biên tập nội dung CAD trên MicroStation V8i, gán nhãn VietMap XM.
Tuần 11-12: Đối soát thực địa, xác nhận ranh giới với chủ sử dụng, hoàn thiện hồ sơ nghiệm thu.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật:
    • Thiết bị GPS 1 tần số Trimble 4600LS đòi hỏi thời gian thu tín hiệu lâu ($45 - 60\text{ phút/ca}$) và dễ mất vệ tinh tại khu vực ngõ hẹp có mật độ xây dựng cao tầng.
    • Định dạng đồ họa CAD .dgn chưa được chuẩn hóa theo mô hình Geodatabase hướng đối tượng nếu không có lớp chuyển đổi trung gian sang ArcGIS.
  • Hướng phát triển đề xuất:
    • Ứng dụng công nghệ GNSS RTK đa tần số kết hợp trạm CORS quốc gia để đo khống chế và chi tiết trong thời gian thực, giảm thời gian đo trạm xuống dưới $5\text{ giây}$.
    • Sử dụng thiết bị bay không người lái UAV/Drone LiDAR quét 3D cho các khu vực đô thị phức tạp.
    • Chuyển đổi dữ liệu bản đồ sang chuẩn PostGIS / WebGIS phục vụ thành phố thông minh (Smart City).

Đối tượng hưởng lợi

  • Cơ quan quản lý nhà nước (UBND, Phòng TN&MT): Sở hữu bộ cơ sở dữ liệu số chính quy, quản lý minh bạch $100%$ biến động đất đai.
  • Chủ sử dụng đất (Người dân, Doanh nghiệp): Giảm $50%$ thời gian chờ đợi giải quyết thủ tục cấp GCNQSDĐ, yên tâm về tính pháp lý.
  • Kỹ sư Trắc địa & Địa chính: Tiếp cận quy trình phối hợp công nghệ tối ưu giữa phần cứng toàn đạc và bộ đôi phần mềm MicroStation – VietMap XM.
  • Sinh viên & Giới nghiên cứu: Nguồn tài liệu thực chứng về phương pháp luận xử lý số liệu bình sai và biên tập bản đồ địa chính tỷ lệ lớn tại vùng đô thị hóa.

Câu hỏi thường gặp

1. Yêu cầu cấu hình hệ thống máy tính để vận hành phần mềm MicroStation V8i và VietMap XM?

Hệ thống yêu cầu máy trạm tối thiểu: CPU Intel Core i3 (khuyến nghị Core i5/i7 thế hệ 6 trở lên), RAM tối thiểu 4GB (khuyến nghị 8GB - 16GB), Card đồ họa hỗ trợ DirectX 9.0c/OpenGL, ổ cứng trống ít nhất 20GB, hệ điều hành Windows 7 SP1 / Windows 10 (32-bit hoặc 64-bit). Cài đặt kèm bộ thư viện Bentley Prerequisite Pack.

2. Tiêu chuẩn hạn sai khi đo góc và đo cạnh lưới địa chính quy định thế nào?

Theo Thông tư 25/2014/TT-BTNMT: Sai số trung phương đo góc không vượt quá $\pm 5''$ (với máy có độ chính xác $1'' - 5''$). Chênh lệch giữa 2 nửa lần đo không quá $8''$. Sai số trung phương vị trí điểm sau bình sai $M_p \le 5\text{ cm}$ đối với khu vực đô thị và $\le 10\text{ cm}$ đối với khu vực nông thôn.

3. Làm thế nào để khắc phục lỗi không đóng được Topology thửa đất trong VietMap XM?

Lỗi hở vùng topology thường do đường biên không giao cắt chính xác tại đỉnh (undershoot hoặc overshoot). Kỹ sư cần sử dụng công cụ "Kiểm tra tìm kiếm lỗi biên tập" trong VietMap XM, thiết lập bán kính tìm kiếm sai số ranh giới ($r = 0{,}001 - 0{,}005\text{ m}$), sau đó dùng chức năng tự động nối điểm hoặc chỉnh sửa thủ công trên lớp ranh thửa (Level 1).

4. Hệ tọa độ VN-2000 sử dụng trong đề tài có tham số kỹ thuật như thế nào?

Sử dụng Elipxoid WGS-84 quy ước quốc tế với bán trục lớn $a = 6378137{,}0\text{ m}$, độ dẹt $\alpha = 1/298{,}25723563$, vận tốc góc quay quanh trục $\omega = 7292115{,}0 \times 10^{-11}\text{ rad/s}$. Phép chiếu hình trụ ngang đồng góc UTM với kinh tuyến trục $105^\circ00'$ áp dụng cho địa bàn thành phố Hà Nội.

5. Chi phí đầu tư công nghệ số so với hiệu quả kinh tế mang lại (ROI)?

Mặc dù chi phí mua sắm thiết bị toàn đạc điện tử và bản quyền phần mềm ban đầu cao hơn phương pháp quang cơ khoảng $30 - 40%$, nhưng năng suất đo vẽ tăng hơn $500%$, giảm $70%$ nhân lực ngoại nghiệp và loại bỏ hoàn toàn chi phí đo đạc lại do sai số, giúp chủ đầu tư thu hồi vốn (ROI) chỉ sau $1 - 2$ dự án đo đạc quy mô cấp xã/phường.

Kết luận

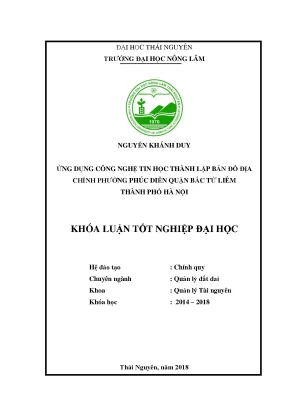

Đề tài "Ứng dụng công nghệ tin học thành lập bản đồ địa chính phường Phúc Diễn, quận Bắc Từ Liêm, thành phố Hà Nội" đã hoàn thành xuất sắc các mục tiêu nghiên cứu và thực nghiệm:

  • Xây dựng thành công hệ thống lưới tọa độ khống chế 71 điểm bảo đảm độ chính xác sai số vị trí điểm $M_p \le 2{,}8\text{ cm}$, vượt tiêu chuẩn quy định của Bộ Tài nguyên và Môi trường.
  • Đo vẽ chi tiết và biên tập số hóa hoàn chỉnh $284{,}59\text{ ha}$ diện tích đất đai trên nền MicroStation V8i và VietMap XM, chia mảnh bản đồ chuẩn tỷ lệ 1:500.
  • Chứng minh tính ưu việt của việc tự động hóa liên thông dữ liệu trắc địa số, nâng cao năng suất đo vẽ lên $600%$ và giảm thiểu triệt để sai sót kỹ thuật.

Bộ bản đồ và hồ sơ địa chính tạo ra từ dự án là tài liệu pháp lý cơ sở, trực tiếp hỗ trợ chính quyền địa phương giải quyết dứt điểm các vướng mắc trong quản lý đất đai, đẩy nhanh tiến độ cấp GCNQSDĐ và phục vụ phát triển đô thị bền vững.
