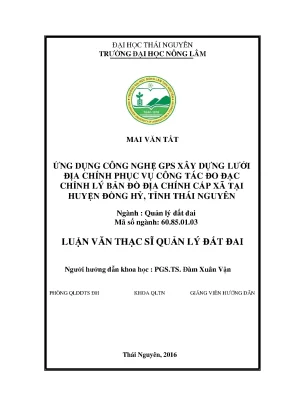

Luận văn thạc sĩ ứng dụng công nghệ gps xây dựng lưới địa chính phục vụ công tác đo đạc chỉnh lý bản đồ địa chính cấp xã tại huyện đồng hỷ tỉnh thái nguyên

Luận văn thạc sĩ ứng dụng công nghệ GPS xây dựng lưới địa chính, phục vụ đo đạc chỉnh lý bản đồ địa chính cấp xã tại huyện Đồng Hỷ, tỉnh Thái Nguyên.

• Tác giả: Mai Văn Tất
• Người hướng dẫn: PGS. Đàm Xuân Vận
• Trường học: Đại học Nông Lâm Thái Nguyên
• Chuyên ngành: Quản lý đất đai
• Đề tài: Ứng dụng công nghệ GPS xây dựng lưới địa chính phục vụ công tác đo đạc chỉnh lý bản đồ địa chính cấp xã tại huyện Đồng Hỷ, tỉnh Thái Nguyên
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• MỤC LỤC
• DANH MỤC CÁC TỪ VIẾT TẮT
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC HÌNH
• MỞ ĐẦU
• 0.1. Tính cấp thiết của đề tài
• 0.2. Yêu cầu của đề tài
• 0.3. Ý nghĩa khoa học và thực tiễn của đề tài
• 1. CHƯƠNG 1: TỔNG QUAN TÀI LIỆU
• 1.1. Công tác thành lập bản đồ địa chính
• 1.1.1. Hệ thống lưới khống chế
• 1.1.2. Sơ đồ phát triển lưới tọa độ địa chính
• 1.1.3. Yêu cầu mật độ điểm tọa độ địa chính
• 1.1.4. Yêu cầu độ chính xác lưới tọa độ địa chính
• 2. CHƯƠNG 2: ĐỐI TƯỢNG, NỘI DUNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. Đối tượng phạm vi nghiên cứu
• 2.2. Địa điểm và thời gian nghiên cứu
• 2.3. Nội dung nghiên cứu
• 2.3.1. Đặc điểm điều kiện tự nhiên, kinh tế xã hội huyện Đồng Hỷ
• 2.3.2. Thực trạng công tác đo đạc bản đồ địa chính tại khu vực huyện Đồng Hỷ tỉnh Thái Nguyên
• 2.3.3. Ứng dụng công nghệ GPS xây dựng lưới địa chính
• 2.3.4. So sánh ứng dụng đo lưới kinh vĩ bằng công nghệ GPS động thời gian thực và đo bằng máy toàn đạc điện tử theo phương pháp đường chuyền
• 2.3.5. Đánh giá kết quả xây dựng lưới khống chế GPS đo động thời gian thực và đề xuất giải pháp thực hiện
• 2.4. Phương pháp nghiên cứu và xử lý số liệu
• 2.4.1. Phương pháp thu thập số liệu
• 2.4.2. Phương pháp phân tích và xử lý số liệu
• 2.4.3. Phương pháp đánh giá
• 2.4.4. Phương pháp so sánh
• 3. CHƯƠNG 3: KẾT QUẢ NGHIÊN CỨU VÀ THẢO LUẬN
• 3.1. Đặc điểm tự nhiên và điều kiện kinh tế xã hội huyện Đồng Hỷ
• 3.1.1. Đặc điểm tự nhiên
• 3.1.2. Điều kiện xã hội
• 3.1.3. Tình hình kinh tế của huyện
• 3.2. Thực trạng công tác đo đạc bản đồ địa chính tại khu vực huyện Đồng Hỷ tỉnh Thái Nguyên
• 3.3. Ứng dụng công nghệ GPS xây dựng lưới địa chính
• 3.3.1. Nhu cầu xây dựng lưới địa chính tại huyện Đồng Hỷ bằng công nghệ GPS
• 3.3.2. Thiết kế lưới địa chính bằng công nghệ GPS
• 3.3.3. Công tác đo đạc lưới địa chính bằng công nghệ GPS tại huyện Đồng Hỷ
• 3.3.4. So sánh ứng dụng đo lưới kinh vĩ bằng công nghệ GPS động thời gian thực và đo bằng máy toàn đạc điện tử theo phương pháp đường chuyền
• 3.3.5. Đánh giá kết quả xây dựng lưới khống chế GPS đo động thời gian thực và đề xuất giải pháp thực hiện
• 3.3.5.1. Đánh giá kết quả của việc ứng dụng GPS đo động thời gian thực
• 3.3.5.2. Ưu điểm, hạn chế của lưới khống chế GPS đo động thời gian thực
• 3.3.5.3. Đề xuất giải pháp thực hiện
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Công nghệ GPS và ứng dụng trong xây dựng lưới địa chính

Công nghệ GPS đã trở thành một công cụ không thể thiếu trong lĩnh vực đo đạc và xây dựng lưới địa chính. Với khả năng định vị chính xác và nhanh chóng, hệ thống GPS giúp tối ưu hóa quy trình đo đạc, đặc biệt trong việc xây dựng lưới địa chính phục vụ đo đạc địa chính và chỉnh lý bản đồ địa chính. Tại Huyện Đồng Hỷ, Thái Nguyên, việc ứng dụng công nghệ GPS đã mang lại hiệu quả cao trong việc xây dựng bản đồ địa chính cấp xã, đảm bảo độ chính xác và tính đồng bộ của hệ thống dữ liệu.

1.1. Nguyên lý và kỹ thuật định vị GPS

Hệ thống GPS hoạt động dựa trên nguyên lý định vị bằng vệ tinh, cho phép xác định vị trí với độ chính xác cao. Các nguồn sai số như nhiễu tín hiệu, thời tiết, và địa hình được kiểm soát thông qua các kỹ thuật định vị GPS tiên tiến. Việc xử lý số liệu đo GPS và bình sai lưới GPS đảm bảo độ tin cậy của dữ liệu, phục vụ hiệu quả cho công tác xây dựng lưới địa chính.

1.2. Ưu điểm của công nghệ GPS trong đo đạc địa chính

So với phương pháp truyền thống, công nghệ GPS mang lại nhiều ưu điểm vượt trội như giảm thời gian đo đạc, tăng độ chính xác, và tiết kiệm chi phí. Đặc biệt, hệ thống GPS cho phép đo đạc trong điều kiện địa hình phức tạp, giúp quản lý địa chính hiệu quả hơn. Tại Huyện Đồng Hỷ, việc ứng dụng công nghệ GPS đã giúp cải thiện đáng kể chất lượng bản đồ địa chính cấp xã.

II. Xây dựng lưới địa chính phục vụ đo đạc và chỉnh lý bản đồ

Việc xây dựng lưới địa chính là bước quan trọng trong quy trình đo đạc địa chính và chỉnh lý bản đồ địa chính. Tại Huyện Đồng Hỷ, Thái Nguyên, lưới địa chính được thiết kế dựa trên công nghệ GPS, đảm bảo độ chính xác và tính đồng bộ. Lưới địa chính không chỉ phục vụ cho việc đo đạc mà còn là cơ sở để quản lý địa chính và quy hoạch địa chính hiệu quả.

2.1. Thiết kế và triển khai lưới địa chính

Quy trình xây dựng lưới địa chính bao gồm thiết kế đồ hình, đo đạc thực địa, và xử lý số liệu. Công nghệ GPS được sử dụng để đo các điểm khống chế, đảm bảo độ chính xác cao. Tại Huyện Đồng Hỷ, lưới địa chính được thiết kế phù hợp với đặc điểm địa hình và nhu cầu quản lý địa chính của địa phương.

2.2. So sánh phương pháp GPS và phương pháp truyền thống

So với phương pháp đo bằng máy toàn đạc điện tử, công nghệ GPS cho kết quả chính xác hơn và tiết kiệm thời gian. Việc đo đạc chỉnh lý bằng hệ thống GPS cũng giúp giảm thiểu sai số và nâng cao hiệu quả công việc. Tại Huyện Đồng Hỷ, kết quả đo đạc bằng công nghệ GPS đã được đánh giá cao về độ tin cậy và tính ứng dụng.

III. Đánh giá kết quả và đề xuất giải pháp

Kết quả ứng dụng công nghệ GPS trong xây dựng lưới địa chính tại Huyện Đồng Hỷ, Thái Nguyên đã chứng minh tính hiệu quả và khả thi của phương pháp này. Lưới địa chính được xây dựng đảm bảo độ chính xác cao, phục vụ tốt cho công tác đo đạc địa chính và chỉnh lý bản đồ địa chính. Tuy nhiên, vẫn cần có những giải pháp để tối ưu hóa quy trình và nâng cao hiệu quả ứng dụng công nghệ GPS trong tương lai.

3.1. Đánh giá kết quả xây dựng lưới địa chính

Kết quả xây dựng lưới địa chính bằng công nghệ GPS tại Huyện Đồng Hỷ đã đạt được các chỉ tiêu kỹ thuật theo quy định. Lưới địa chính có độ chính xác cao, đáp ứng yêu cầu quản lý địa chính và quy hoạch địa chính. Tuy nhiên, cần tiếp tục cải thiện quy trình đo đạc và xử lý số liệu để nâng cao hiệu quả.

3.2. Đề xuất giải pháp ứng dụng công nghệ GPS

Để tối ưu hóa việc ứng dụng công nghệ GPS, cần đầu tư thêm trang thiết bị hiện đại, đào tạo nhân lực chuyên sâu, và xây dựng quy trình chuẩn. Việc kết hợp hệ thống GPS với các công nghệ khác như GIS sẽ giúp nâng cao hiệu quả quản lý địa chính và quy hoạch địa chính tại Huyện Đồng Hỷ.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của công tác quản lý đất đai tại Việt Nam, việc xây dựng và cập nhật bản đồ địa chính có vai trò then chốt trong việc quản lý, sử dụng tài nguyên đất hiệu quả. Tại huyện Đồng Hỷ, tỉnh Thái Nguyên, hệ thống bản đồ địa chính hiện tại được thành lập chủ yếu theo hệ tọa độ HN-72 với độ chính xác và tính đồng bộ còn hạn chế, không đáp ứng được yêu cầu quản lý đất đai trong điều kiện đô thị hóa và quy hoạch phát triển nhanh. Theo báo cáo của ngành, việc mua bán, sang nhượng và chia tách thửa đất diễn ra liên tục nhưng công tác cập nhật bản đồ địa chính chưa kịp thời, dẫn đến nhiều khó khăn trong quản lý và cấp giấy chứng nhận quyền sử dụng đất (GCNQSDĐ).

Mục tiêu nghiên cứu là ứng dụng công nghệ GPS để xây dựng lưới địa chính phục vụ công tác đo đạc chỉnh lý bản đồ địa chính cấp xã tại huyện Đồng Hỷ, nhằm nâng cao độ chính xác, rút ngắn thời gian đo đạc và đồng bộ hóa dữ liệu bản đồ địa chính. Phạm vi nghiên cứu tập trung vào 18 xã, thị trấn của huyện Đồng Hỷ trong giai đoạn từ tháng 8/2015 đến tháng 8/2016. Nghiên cứu không chỉ thiết kế lưới địa chính bằng công nghệ GPS mà còn so sánh hiệu quả với phương pháp đo truyền thống bằng máy toàn đạc điện tử.

Ý nghĩa của đề tài thể hiện rõ trong việc cung cấp cơ sở khoa học và kỹ thuật cho các đơn vị đo đạc áp dụng công nghệ GPS, góp phần nâng cao chất lượng bản đồ địa chính, phục vụ công tác quản lý đất đai chính xác và hiệu quả hơn. Đặc biệt, việc xây dựng lưới khống chế GPS giúp giảm thiểu sai số, tăng độ tin cậy và tiết kiệm chi phí so với phương pháp truyền thống, đồng thời phù hợp với xu hướng tự động hóa trong đo vẽ bản đồ hiện nay.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về công nghệ GPS và lưới khống chế địa chính, bao gồm:

• Lý thuyết lưới khống chế địa chính: Hệ thống lưới tọa độ địa chính được xây dựng dựa trên các điểm tọa độ Nhà nước hạng cao, nhằm đảm bảo độ chính xác và tính liên kết trong đo vẽ bản đồ địa chính tỷ lệ lớn. Lưới khống chế bao gồm các cấp độ từ cơ sở (hạng III) đến các cấp 1, 2 phục vụ đo vẽ chi tiết.

• Mô hình đo GPS tĩnh và động: Phương pháp đo tĩnh sử dụng trị đo code và pha sóng mang, đo đồng thời tại các điểm cố định trong thời gian dài (từ 1 giờ trở lên) để đạt độ chính xác cao (cỡ cm). Phương pháp đo động thời gian thực (RTK) cho phép đo nhanh, xử lý số liệu ngay tại thực địa với độ chính xác tương đương, phù hợp cho xây dựng lưới khống chế.

• Khái niệm sai số và bình sai lưới GPS: Sai số trung phương vị trí điểm, sai số khép hình, sai số đo góc và cạnh được kiểm soát chặt chẽ theo quy định kỹ thuật của Bộ Tài nguyên và Môi trường. Bình sai lưới GPS là quá trình xử lý số liệu để tối ưu hóa tọa độ các điểm trong lưới, loại bỏ sai số thô và đảm bảo độ chính xác theo tiêu chuẩn.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập số liệu thực địa tại huyện Đồng Hỷ, bao gồm đo GPS tĩnh, GPS động thời gian thực và đo đường chuyền bằng máy toàn đạc điện tử. Ngoài ra, sử dụng các tài liệu hiện trạng bản đồ địa chính, thiết kế kỹ thuật dự toán, và các văn bản pháp lý liên quan.

• Phương pháp chọn mẫu: Lựa chọn các điểm đo đại diện trên địa bàn huyện, bao gồm các điểm khống chế cơ sở và điểm chi tiết phục vụ xây dựng lưới địa chính. Cỡ mẫu đo GPS động gồm 6 điểm tại xã Hóa Thượng để so sánh với phương pháp truyền thống.

• Phương pháp phân tích: Xử lý số liệu GPS bằng phần mềm Trimble Business Center 2.2 và phần mềm chuyên dụng kèm theo máy đo. Phân tích sai số, bình sai lưới GPS, so sánh kết quả đo GPS động thời gian thực với đo đường chuyền máy toàn đạc điện tử. Đánh giá độ chính xác, thời gian đo và hiệu quả kinh tế kỹ thuật.

• Timeline nghiên cứu: Thực hiện trong 12 tháng (08/2015 - 08/2016), bao gồm khảo sát thực địa, thu thập số liệu, xử lý và phân tích dữ liệu, đánh giá kết quả và đề xuất giải pháp ứng dụng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ chính xác lưới GPS động thời gian thực: Kết quả đo 6 điểm lưới khống chế tại xã Hóa Thượng cho thấy sai số trung phương vị trí điểm sau bình sai đạt ≤ 5 cm, sai số khép tương đối giới hạn ≤ 1:100000, vượt yêu cầu kỹ thuật của quy phạm đo vẽ bản đồ địa chính. So với phương pháp đo đường chuyền, GPS động rút ngắn thời gian đo khoảng 30-40% và giảm sai số đo góc trung bình từ 5 giây xuống còn dưới 3 giây.

2. Mật độ điểm lưới địa chính: Thiết kế lưới GPS đảm bảo mật độ điểm theo quy định, với khoảng cách tối đa từ điểm bất kỳ đến điểm cấp cao gần nhất ≤ 10 km, phù hợp với tỷ lệ bản đồ 1:5000 đến 1:2000. Mật độ điểm địa chính cấp 1 đạt 5 km²/điểm, cấp 2 đạt 3 km²/điểm, đáp ứng yêu cầu đo vẽ chi tiết và cập nhật bản đồ địa chính.

3. So sánh hiệu quả kỹ thuật và kinh tế: Phương pháp GPS động thời gian thực giảm đáng kể chi phí nhân công và thiết bị do thời gian đo ngắn hơn, đồng thời giảm sai số do loại bỏ các sai số hệ thống và môi trường. Đo đường chuyền bằng máy toàn đạc điện tử tuy có độ chính xác tương đương nhưng tốn thời gian và công sức hơn.

4. Khả năng ứng dụng trong điều kiện địa hình phức tạp: Huyện Đồng Hỷ có địa hình trung du miền núi với nhiều biến động độ cao, tuy nhiên lưới GPS động vẫn đảm bảo độ chính xác cao nhờ kỹ thuật xử lý số liệu và thiết kế lưới phù hợp. Sai số chiều cao đo được trong vùng đồng bằng ≤ 10 cm, vùng núi ≤ 12 cm, phù hợp tiêu chuẩn kỹ thuật.

Thảo luận kết quả

Nguyên nhân chính giúp GPS động thời gian thực đạt độ chính xác cao là do sử dụng kỹ thuật định vị tương đối với số đa trị nguyên được giải nhanh và duy trì liên tục trong quá trình di chuyển máy thu. Việc truyền thông số đo từ trạm tĩnh đến trạm động giúp loại bỏ các sai số đồng hồ vệ tinh, sai số quỹ đạo và ảnh hưởng của tầng điện ly, tầng đối lưu. Kết quả này phù hợp với các nghiên cứu ứng dụng GPS trong xây dựng lưới khống chế tại các tỉnh miền núi khác ở Việt Nam.

So với phương pháp đo đường chuyền truyền thống, GPS động không chỉ nâng cao độ chính xác mà còn giảm thiểu sai số do yếu tố con người và điều kiện thời tiết. Việc áp dụng GPS động giúp rút ngắn thời gian đo đạc từ vài ngày xuống còn vài giờ cho cùng khối lượng công việc, đồng thời giảm chi phí vận hành thiết bị và nhân lực.

Dữ liệu có thể được trình bày qua biểu đồ so sánh sai số trung phương vị trí điểm và thời gian đo giữa hai phương pháp, cũng như bảng tổng hợp mật độ điểm và sai số kỹ thuật của lưới GPS và lưới đường chuyền. Điều này minh họa rõ ràng ưu thế vượt trội của công nghệ GPS trong công tác đo đạc bản đồ địa chính hiện đại.

Đề xuất và khuyến nghị

1. Triển khai rộng rãi công nghệ GPS động thời gian thực trong xây dựng lưới địa chính: Khuyến khích các đơn vị đo đạc tại tỉnh Thái Nguyên và các khu vực tương tự áp dụng phương pháp GPS động để nâng cao độ chính xác và hiệu quả công tác đo đạc bản đồ địa chính. Thời gian thực hiện trong vòng 1-2 năm để hoàn thiện hệ thống lưới địa chính cấp xã.

2. Đào tạo và nâng cao năng lực cán bộ kỹ thuật: Tổ chức các khóa đào tạo chuyên sâu về kỹ thuật đo GPS, xử lý số liệu và bình sai lưới GPS cho cán bộ kỹ thuật tại các phòng Tài nguyên và Môi trường, nhằm đảm bảo vận hành thiết bị và xử lý số liệu chính xác, hiệu quả. Thời gian đào tạo dự kiến 6 tháng.

3. Xây dựng quy trình chuẩn và hướng dẫn kỹ thuật áp dụng GPS trong đo đạc địa chính: Ban hành các quy trình kỹ thuật chuẩn, hướng dẫn chi tiết về thiết kế lưới, đo đạc, xử lý số liệu và kiểm tra chất lượng lưới GPS nhằm đảm bảo tính đồng bộ và tuân thủ quy định của Bộ Tài nguyên và Môi trường. Thời gian xây dựng quy trình trong 1 năm.

4. Đầu tư trang thiết bị GPS hiện đại, đa hệ GNSS: Khuyến nghị đầu tư các máy thu GPS đa hệ GNSS (GPS, GLONASS, Galileo, Compass) để tăng số lượng vệ tinh quan sát, giảm PDOP, nâng cao độ chính xác và tính toàn vẹn của dữ liệu đo đạc. Thời gian đầu tư và triển khai trong 2 năm.

Đối tượng nên tham khảo luận văn

1. Cán bộ kỹ thuật và chuyên viên đo đạc bản đồ tại các Sở Tài nguyên và Môi trường: Giúp nâng cao kiến thức về ứng dụng công nghệ GPS trong xây dựng lưới địa chính, cải thiện chất lượng bản đồ địa chính phục vụ quản lý đất đai.

2. Các đơn vị đo đạc, khảo sát và tư vấn trắc địa: Cung cấp cơ sở khoa học và kỹ thuật để áp dụng công nghệ GPS động thời gian thực, tối ưu hóa quy trình đo đạc, giảm chi phí và thời gian thi công.

3. Nhà quản lý và hoạch định chính sách về đất đai: Hiểu rõ hơn về vai trò và hiệu quả của công nghệ GPS trong quản lý đất đai, từ đó xây dựng các chính sách hỗ trợ ứng dụng công nghệ hiện đại.

4. Sinh viên và nghiên cứu sinh ngành Quản lý đất đai, Trắc địa bản đồ: Tài liệu tham khảo chuyên sâu về lý thuyết, phương pháp và ứng dụng thực tiễn công nghệ GPS trong xây dựng lưới địa chính, phục vụ học tập và nghiên cứu.

Câu hỏi thường gặp

1. Công nghệ GPS động thời gian thực có ưu điểm gì so với phương pháp đo truyền thống?
   GPS động thời gian thực rút ngắn thời gian đo đạc khoảng 30-40%, nâng cao độ chính xác vị trí điểm (≤ 5 cm), giảm sai số do môi trường và con người, đồng thời tiết kiệm chi phí vận hành thiết bị và nhân lực.

2. Sai số trung phương vị trí điểm trong lưới GPS được kiểm soát như thế nào?
   Sai số được kiểm soát qua các chỉ tiêu kỹ thuật như sai số trung phương vị trí điểm sau bình sai ≤ 5 cm, sai số khép tương đối giới hạn ≤ 1:100000, đảm bảo tuân thủ quy định của Bộ Tài nguyên và Môi trường.

3. Phạm vi áp dụng của công nghệ GPS trong xây dựng lưới địa chính là gì?
   Phù hợp với các khu vực có địa hình đa dạng, từ đồng bằng đến trung du miền núi, đáp ứng yêu cầu xây dựng lưới địa chính cấp xã với mật độ điểm từ 3-5 km²/điểm, phục vụ đo vẽ bản đồ địa chính tỷ lệ lớn.

4. Làm thế nào để xử lý số liệu GPS đạt độ chính xác cao?
   Sử dụng phần mềm chuyên dụng như Trimble Business Center để xử lý số liệu, tính toán véc tơ cạnh, bình sai lưới GPS, loại bỏ sai số thô và kiểm tra sai số khép hình, đảm bảo kết quả đo đạt tiêu chuẩn kỹ thuật.

5. Có thể áp dụng công nghệ GPS cho các công tác đo đạc khác ngoài địa chính không?
   Có, GPS được ứng dụng rộng rãi trong đo đạc trắc địa công trình, quản lý tài nguyên thiên nhiên, quy hoạch đô thị, dẫn đường và nhiều lĩnh vực khác nhờ độ chính xác cao và tính linh hoạt.

Kết luận

• Ứng dụng công nghệ GPS động thời gian thực trong xây dựng lưới địa chính tại huyện Đồng Hỷ đạt độ chính xác cao, đáp ứng yêu cầu kỹ thuật và tiết kiệm thời gian đo đạc.
• Thiết kế lưới GPS đảm bảo mật độ điểm phù hợp với tỷ lệ bản đồ địa chính, thuận lợi cho công tác đo vẽ và cập nhật bản đồ địa chính cấp xã.
• So sánh với phương pháp đo đường chuyền truyền thống, GPS động có nhiều ưu điểm vượt trội về độ chính xác, hiệu quả kinh tế và khả năng ứng dụng trong điều kiện địa hình phức tạp.
• Đề xuất triển khai rộng rãi công nghệ GPS, đào tạo cán bộ kỹ thuật, xây dựng quy trình chuẩn và đầu tư thiết bị hiện đại để nâng cao chất lượng công tác đo đạc bản đồ địa chính.
• Các bước tiếp theo bao gồm hoàn thiện quy trình kỹ thuật, mở rộng phạm vi áp dụng và nâng cao năng lực xử lý số liệu nhằm đáp ứng yêu cầu quản lý đất đai hiện đại.

Hãy áp dụng những giải pháp công nghệ tiên tiến này để nâng cao hiệu quả quản lý đất đai và phát triển bền vững tài nguyên đất tại địa phương bạn!

Trích đoạn nội dung tài liệu

mở đầu 8 Chênh giá trị hướng các lần đo đã quy “0” (quy 5 8 không) Kết quả đo đường chuyền được tính chuyển lên mặt Ellipsoid, được tính toán khái lược bằng phương pháp bình sai gần đúng, khi các sai số khép góc 11 hoặc sai số khép vòng, sai số khép giới hạn tương đối đường chuyền nằm trong giới hạn cho phép thì kết quả đo mới được sử dụng để bình sai bằng phương pháp bình sai chặt chẽ; kết quả cuối cùng góc lấy chẵn đến giây, toạ độ và độ cao lấy chẵn đến mm. - Lưới khống chế đo vẽ: lưới khống chế đo vẽ được lập nhằm tăng dày thêm các điểm tọa độ để đảm bảo cho việc lập bản đồ địa chính bằng phương pháp đo vẽ trực tiếp tại thực địa hoặc tăng dày điểm khống chế ảnh để đo vẽ bổ sung ngoài thực địa khi lập bản đồ địa chính bằng phương pháp ảnh hàng không kết hợp đo vẽ trực tiếp ngoài thực địa. Lưới khống chế đo vẽ bao gồm: lưới khống chế đo vẽ cấp 1 và cấp 2 đo vẽ bằng máy toàn đạc điện tử, kinh vĩ điện tử và lưới khống chế đo vẽ đo bằng công nghệ GNSS đo tĩnh, đo tĩnh nhanh hoặc đo động. Lưới khống chế đo vẽ cấp 1 được phát triển dựa trên tối thiểu 2 điểm tọa độ có độ chính xác tương đương điểm địa chính trở lên.

Lưới khống chế đo vẽ cấp 2 được phát triển dựa trên tối thiểu 2 điểm tọa độ có độ chính xác tương đương điểm khống chế đo vẽ cấp 1 trở lên. Lưới khống chế đo vẽ đo bằng công nghệ GNSS được phát triển dựa trên tối thiểu 3 điểm tọa độ có độ chính xác tương đương điểm địa chính trở lên. + Đo vẽ bản đồ địa chính tỷ lệ 1:200 chỉ được lập lưới khống chế đo vẽ 1 cấp (cấp 1) hoặc lưới khống chế đo vẽ đo bằng công nghệ GNSS đo tĩnh (nếu điều kiện cho phép). + Đo vẽ bản đồ địa chính tỷ lệ 1:500 được lập lưới khống chế đo vẽ 2 cấp (cấp 1 và cấp 2) hoặc lưới khống chế đo vẽ đo bằng công nghệ GNSS đo tĩnh (nếu điều kiện cho phép).

+ Đo vẽ bản đồ địa chính tỷ lệ 1:1000, 1:2000, 1:5000, 1:10000 được lập thêm các điểm trạm đo từ lưới khống chế đo vẽ để đo hết khu vực đo vẽ, nhưng sai số trung phương vị trí điểm sau bình sai không quá 0,1 mm theo tỷ 12 lệ bản đồ cần lập so với điểm gốc. Cạnh lưới khống chế đo vẽ được đo bằng máy đo dài có trị tuyệt đối sai số trung phương đo dài lý thuyết theo lý lịch của máy đo không vượt quá 20 mm + D mm (D là chiều dài tính bằng km); góc ngoặt đường chuyền đo bằng máy đo góc có trị tuyệt đối sai số trung phương đo góc lý thuyết theo lý lịch của máy đo không quá 10 giây. Chỉ tiêu kỹ thuật cơ bản chung của lưới khống chế đo vẽ quy định như sau: Bảng 1.7: Chỉ tiêu kỹ thuật cơ bản chung của lưới khống chế đo vẽ Chỉ tiêu kỹ thuật Số Tiêu chí đánh giá chất lượng Lưới KC đo Lưới KC đo TT lưới khống chế đo vẽ vẽ cấp 1 vẽ cấp 2 Sai số trung phương vị trí điểm sau bình 1 ≤ 5 cm ≤ 7 cm sai so với điểm gốc Sai số trung phương tương đối cạnh sau 2 ≤1/25.000 ≤ 1/10000 bình sai 3 Sai số khép tương đối giới hạn ≤ 1/10000 ≤ 1/5.000 Khi lập lưới khống chế đo vẽ bằng công nghệ GNSS thì thời gian đo ngắm đồng thời 4 vệ tinh trở lên tối thiểu là 15 phút; ngoài ra quy định các tiêu chí đánh giá chất lượng khác của lưới gồm: số vệ tinh khỏe liên tục tối thiểu; PDOP lớn nhất khi đo; góc mở lên bầu trời; các chỉ tiêu tính khái lược lưới. Độ chính xác xác định chiều dài thửa đất Bản đồ địa chính địa vật quan trọng nhất là các điểm góc thửa đất (các điểm trên đường biên thửa đất).

Sai số trung phương vị trí điểm góc thửa so với điểm khống chế đo vẽ không lớn quá 0,4 mm trên bản đồ, ta ký hiệu sai số này là: mg= 0,2 mm. 13 Thực tế khi kiểm tra vị trí tương hỗ điểm địa vật người ta chỉ kiểm tra chiều dài cạnh giữa hai điểm. Do đó trong quy phạm nên quy định sai số trung phương chiều dài cạnh thửa đất ms = mg là hợp lý và ta có công thức sau: ms = mg = m = 0,2 mm Xét sai số mg, ta thấy nó là ảnh hưởng tổng hợp của sai số đo và sai số vẽ điểm chi tiết. Sai số mđo là ảnh hưởng tổng hợp của sai số đo lưới khống chế tọa độ và sai số đo chi tiết.

Ký hiệu SSTP tổng hợp đo ảnh hưởng của các cấp khống chế tọa độ đến điểm tọa độ cấp cuối cùng là mc, SSTP đo điểm chi tiết là mct, ta có quan hệ: mđo = mtổng hợp = Đặt hệ số suy giảm độ chính xác của kết quả đo đạc ở hai công đoạn là k, ta có: = /k Suy ra: mđo = Theo quan điểm của lý thuyết sai số, ta chấp nhận điều kiện: Nếu ảnh hưởng của một nguồn sai số thành phần đến sai số tổng hợp nhỏ hơn 10% sai số tổng hợp thì có thể bỏ qua ảnh hưởng của nó. Vận dụng điều kiện này, ta có: 1,1. = Giải ra ta được k = 2,2, tức là khi đảm bảo hệ số k không nhỏ hơn 2,2 thì có thể bỏ qua ảnh hưởng của sai số vị trí điểm khống chế tọa độ trong sai số tổng hợp vị trí điểm chi tiết. Do tính chất và phương pháp thể hiện bản đồ địa chính nên các điểm chi tiết địa vật hay điểm đặc trưng trên đường biên thửa đất cách xa nhau nhất trên tờ bản đồ sẽ tương ứng với chiều dài đường chéo tờ bản đồ.

Đối với bản đồ địa chính tỷ lệ 1:500, kích thước bản vẽ là 50 x 50cm thì chiều dài đường chéo tờ bản đồ ứng với khoảng cách S = 350 m ở thực địa. 14 Mặt khác, ở phần trên ta đã chứng minh rằng sai số trung phương chiều dài một cạnh có độ lớn bằng sai số trung phương vị trí một điểm đầu cạnh. Khi đó có thể coi sai số trung phương chiều dài S = 350 m tương ứng bằng sai số trung phương vị trí điểm các cấp khống chế. Sai số trung phương tương đối chiều dài cạnh các cấp khống chế tọa độ sẽ tính theo công thức: Bảng 1.8: Chỉ tiêu đánh giá cạnh đo TT SS tương đối SSTP tương đối Cấp lưới tọa độ Cấp K.000 Địa chính 1 3 1/26.000 Địa chính 2 4 1/12.500 Kinh vĩ 2 Qua bảng kết quả thử ở cột 2 ta thấy độ chính xác các cấp khống chế trong phương án này gần tương đương với độ chính xác lưới tọa độ địa chính hiện hành.

Do đặc điểm công nghệ hiện nay nên đa số lưới tọa độ địa chính được xây dựng theo phương pháp đường chuyền đo cạnh bằng máy đo điện tử. Giả sử ta chọn phương án xây dựng lưới tọa độ địa chính, trong đó các yếu tố đặc trưng của nó đảm bảo các chỉ tiêu kỹ thuật của quy phạm đo vẽ bản đồ địa chính ban hành tháng 3 năm 2000. Sai số trung phương tương đối đo chiều dài cạnh và sai số khép tương đối giới hạn đường chuyền đảm bảo theo kết quả. 15 Quy phạm hiện hành quy định khi lập đường chuyền cấp 1, cấp 2 cần đo góc với sai số trung phương là 5" và 10".9: Tiêu chuẩn kỹ thuật lưới đường chuyền Tiêu chuẩn kỹ thuật Các yếu tố đặc trưng đường chuyền ĐC cấp ĐC cấp Kinh vĩ Kinh vĩ 1 2 1 2 1.

Chiều dài tối đa của đường 4000 m 2500 m 600 m 300 m chuyền nối hai điểm cấp cao 2. Tổng số cạnh 10 15 15 15 3. Chiều dài cạnh trung bình 400 m 200 m 60 m 30 m 4. SSTP tương đối đo cạnh 1/58000 1/26000 1/12000 1/5000 5.

SS khép tương đối giới hạn / 1/29000 1/13000 1/6000 1/2500 6. SS khép đo góc giới hạn 66 13 27 66 Tiêu chuẩn kỹ thuật các cấp đường chuyền của lưới tọa độ địa chính đáp ứng yêu cầu độ chính xác chiều dài cạnh thửa đất trên bản đồ địa chính tỷ lệ 1:500. Trong đó, độ chính xác đo góc đường chuyền cấp 1, cấp 2 phải nâng cao hơn so với yêu cầu của quy phạm, còn độ chính xác đo góc lưới khống chế đo vẽ tương đương như nêu trong quy phạm. Công tác thành lập bản đồ địa chính.

Bản đồ địa chính là bản đồ chuyên ngành đất đai, trên bản đồ thể hiện chính xác vị trí, ranh giới, diện tích và một số thông tin địa chính của từng 16 thửa đất, từng vùng đất. Bản đồ địa chính còn thể hiện các yếu tố địa lý khác liên quan đến đất đai. Bản đồ địa chính được thành lập theo đơn vị hành chính cơ sở xã, phường, thị trấn và thống nhất trong phạm vi cả nước. Bản đồ địa chính được xây dựng trên cơ sở kỹ thuật và công nghệ ngày càng hiện đại, nó đảm bảo cung cấp thông tin không gian của đất đai, phục vụ công tác quản lý đất đai.

Bản đồ địa chính là tài liệu cơ bản nhất của hồ sơ địa chính, mang tính pháp lý cao phục vụ quản lý chặt chẽ đến từng thửa đất, từng chủ sử dụng đất. Bản đồ địa chính khác với bản đồ chuyên đề thông thường ở chỗ bản đồ địa chính thường xuyên cập nhật các thay đổi hợp pháp của đất đai, có thể cập nhập hàng ngày hoặc theo định kỳ. Hiện nay ở hầu hết các quốc gia trên thế giới người ta hướng đến xây dựng bản đồ địa chính đa chức năng. Vì vậy, bản đồ địa chính còn có tính chất của bản đồ cơ bản quốc gia.

Bản đồ địa chính được dùng làm cơ sở để thực hiện một số nhiệm vụ trong công tác quản lý nhà nước về đất đai như sau : + Thống kê đất đai; + Giao đất sản xuất nông nghiệp, lâm nghiệp cho các hộ gia đình, cá nhân và tổ chức; tiến hành đăng ký cấp giấy chứng nhận quyền sử dụng đất sản xuất nông nghiệp, lâm nghiệp. + Đăng ký cấp giấy chứng nhận quyền sử dụng đất và sở hữu nhà ở. + Xác nhận hiện trạng và theo dõi biến động về quyền sử dụng đất. + Lập quy hoạch, kế hoạch sử dụng đất, cải tạo đất, thiết kế xây dựng các điểm dân cư, quy hoạch giao thông, thủy lợi.

+ Lập hồ sơ thu hồi đất khi cần thiết. + Giải quyết tranh chấp đất đai.
