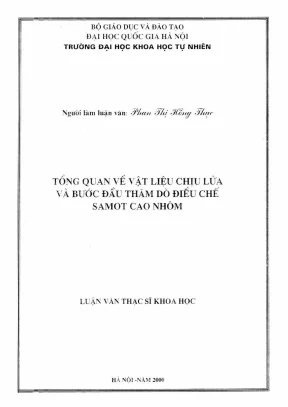

Tổng quan nghiên cứu

Bước vào thế kỷ 21, ngành công nghiệp vật liệu chịu lửa đóng vai trò nền tảng then chốt, được ví như nguồn cung thiết yếu cho sự phát triển của các ngành công nghiệp nặng như luyện kim, sản xuất xi măng, hóa chất và chế tạo máy. Theo chuẩn kỹ thuật ngành, vật liệu chịu lửa là những vật liệu có khả năng làm việc lâu dài trong môi trường nhiệt độ khắc nghiệt với giới hạn chịu lửa tối thiểu từ 1580°C trở lên. Tại Việt Nam, công cuộc công nghiệp hóa - hiện đại hóa đất nước đã thúc đẩy tốc độ xây dựng cơ sở hạ tầng, kéo theo nhu cầu tiêu thụ vật liệu chịu lửa tăng trưởng vượt bậc với tổng khối lượng tiêu thụ toàn quốc đạt khoảng 32.000 tấn mỗi năm vào giai đoạn 1998 - 2000.

Tuy nhiên, thị trường trong nước đối mặt với thách thức lớn khi ngành sản xuất nội địa mới chỉ đáp ứng được các chủng loại samot thông thường, trong khi các dòng sản phẩm cao cấp như samot cao nhôm, gạch kiềm tính và gạch spinel phục vụ các vị trí xung yếu trong lò luyện thép hay lò quay xi măng đều phải nhập khẩu hoàn toàn với khối lượng 13.000 - 14.000 tấn/năm, làm tiêu tốn khoảng 8 triệu USD ngoại tệ. Nhằm giải quyết bài toán cấp thiết này, đề tài luận văn thạc sĩ khoa học thực hiện tại Trường Đại học Khoa học Tự nhiên - Đại học Quốc gia Hà Nội năm 2000 tập trung tổng quan toàn diện bức tranh công nghiệp vật liệu chịu lửa trong nước và quốc tế, đồng thời bước đầu thăm dò quy trình điều chế samot cao nhôm từ nguồn khoáng sản sẵn có. Nghiên cứu mang ý nghĩa chiến lược quan trọng, tạo tiền đề khoa học nhằm nâng cao năng lực tự chủ công nghệ, đón đầu mục tiêu gia tăng nhu cầu sử dụng vật liệu chịu lửa lên mức 132.000 - 140.000 tấn/năm vào năm 2010.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng nhiệt động học hóa học và khoa học vật liệu vô cơ silicat, tập trung vào hai khung lý thuyết cốt lõi:

  • Lý thuyết cân bằng pha hệ hai cấu tử Al2O3 - SiO2: Khung lý thuyết này phân tích sự biến đổi pha và trạng thái thiêu kết của vật liệu alumino-silicat theo nhiệt độ và tỷ lệ thành phần oxit. Khi hàm lượng Al2O3 dao động từ 30% đến 45%, vật liệu thuộc nhóm samot tiêu chuẩn; khi hàm lượng Al2O3 vượt trên 45%, vật liệu chuyển sang nhóm cao nhôm (phân loại thành nhóm A từ 40 - 60%, nhóm B từ 60 - 75%, và nhóm C trên 75% Al2O3). Điểm mấu chốt của hệ pha là sự hình thành khoáng mulit (3Al2O3.2SiO2 tương ứng 71,8% Al2O3 và 28,2% SiO2) có độ bền nhiệt cơ học đặc biệt cao tới 1810°C, và sự xuất hiện của dung dịch rắn mulit - corun khi hàm lượng Al2O3 vượt ngưỡng 72 - 78%.
  • Lý thuyết suy thoái cấu trúc nhiệt - cơ và cơ chế ăn mòn hóa học: Mô hình ứng suất nhiệt phân tích sự xuất hiện của môđun đàn hồi trượt và kéo dưới tác động của građien nhiệt độ khi nung nóng hoặc làm lạnh đột ngột. Song song với đó, cơ chế ăn mòn xỉ lỏng và xâm thực vật lý giải thích cách các oxit kiềm, oxit sắt và silicat nóng chảy thâm nhập vào mao quản lỗ xốp, hòa tan các pha liên kết và phá hủy khối xây công trình nhiệt.

Bên cạnh đó, nghiên cứu hệ thống hóa các khái niệm kỹ thuật đo lường gồm: độ chịu lửa (nhiệt độ gục của mẫu nón cụt), nhiệt độ biến dạng dẻo dưới tải trọng tĩnh 2 kg/cm2, độ ổn định thể tích (độ co dãn nở phụ dưới 1%), độ bền sốc nhiệt (chu kỳ làm lạnh 20°C - 850°C - 20°C), và hệ số thấm khí theo chênh lệch áp suất cột nước.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp khảo sát thực tiễn kết hợp phân tích thực nghiệm chuyên sâu:

  • Nguồn dữ liệu khảo sát công nghiệp: Thu thập và tổng hợp số liệu tiêu hao vật liệu chịu lửa thực tế trong giai đoạn 1990 - 1998 từ các đơn vị trọng điểm quốc gia, bao gồm Công ty Gang thép Thái Nguyên và 4 nhà máy sản xuất xi măng lớn (Hoàng Thạch, Bỉm Sơn, Hải Phòng, Hà Tiên 1).
  • Cỡ mẫu và phương pháp chọn mẫu: Nghiên cứu áp dụng phương pháp chọn mẫu tiêu chuẩn có kiểm soát. Bộ mẫu thực nghiệm bao gồm 30 khối gạch chịu lửa kích thước tiêu chuẩn 230 x 115 x 65 mm và hơn 50 mẫu hình trụ đường kính 36 mm, chiều cao 50 mm được gia công phục vụ đo biến dạng nhiệt và độ xốp.
  • Phương pháp phân tích và kiểm chuẩn: Độ chịu lửa được xác định bằng phương pháp nón côn Seger (chiều cao 30 mm, hai đáy tam giác đều 8 mm và 2 mm) trong lò điện với tốc độ nâng nhiệt chuẩn 4 - 6°C/phút. Nhiệt độ biến dạng dưới tải trọng được kiểm tra trên lò điện Cripton với tải trọng 2 kg/cm2, ghi nhận tự động tại các mốc biến dạng bắt đầu, lún 4% và phá hủy 40%. Độ bền xỉ được xác định bằng phương pháp tĩnh (khoét lỗ chén chứa xỉ nung ở 1400 - 1500°C trong 2 giờ) và phương pháp động quay liên tục. Lý do lựa chọn các phương pháp này nhằm đảm bảo tính tái lập cao, tương thích trực tiếp với điều kiện vận hành thực tế của lò công nghiệp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  • Phân bố tiêu thụ theo ngành: Ngành luyện kim chiếm tỷ trọng tiêu thụ vật liệu chịu lửa lớn nhất cả nước với 56 - 57%, tiếp theo là ngành sản xuất xi măng với 24 - 35%, còn lại các ngành hóa chất, năng lượng và gốm sứ chiếm khoảng 8 - 9%. Riêng năm 2000, lượng tiêu thụ gạch kiềm tính đã tăng 1,84 lần so với năm 1998.
  • Tỷ lệ chủng loại vật liệu và mức độ phụ thuộc nhập khẩu: Trong tổng số 32.000 tấn vật liệu chịu lửa tiêu thụ hàng năm, gạch samot chiếm khoảng 20.000 tấn (tương đương 62,5%), gạch kiềm tính chiếm 9.000 - 10.000 tấn (khoảng 30%), trong khi samot cao nhôm chỉ chiếm khoảng 2.000 tấn (khoảng 6 - 7%). Đáng chú ý, toàn bộ 100% nhu cầu cao nhôm và kiềm tính đều phải nhập khẩu.
  • Dự báo nhu cầu tăng trưởng vượt bậc đến năm 2010: Nhu cầu vật liệu chịu lửa toàn quốc được dự báo đạt 132.000 - 140.000 tấn/năm vào năm 2010. Trong đó, nhu cầu samot tăng lên 55.000 - 58.000 tấn, gạch kiềm tính đạt 41.000 - 43.000 tấn, và đặc biệt nhu cầu samot cao nhôm tăng vọt lên mức 36.000 - 38.000 tấn/năm (tăng gấp 18 lần so với năm 2000).
  • Tương quan chất lượng và hàm lượng Al2O3: Kết quả phân tích khẳng định khi hàm lượng Al2O3 tăng từ 40% lên trên 72 - 78%, độ chịu lửa tăng từ 1610°C lên trên 1780 - 1900°C; giới hạn bền nén tăng từ 4.000 kg/cm2 (khoáng sillimanit) lên tới 12.000 kg/cm2 (khoáng mulit kết khối); đồng thời mức độ hòa tan mẫu trong xỉ lò mactanh ở 1550°C giảm mạnh từ 2,23 g/g xỉ xuống dưới 0,05 g/g xỉ.

Thảo luận kết quả

Cơ chế nâng cao chất lượng của samot cao nhôm bắt nguồn từ sự hình thành khung mạng tinh thể mulit và corun đan xen chặt chẽ, giúp triệt tiêu lượng pha thủy tinh dễ chảy vốn là nguyên nhân chính gây sụt lún công trình nhiệt ở nhiệt độ cao. Khi so sánh với vật liệu axit dinat (chỉ chịu được môi trường axit, độ bền sốc nhiệt rất thấp chỉ đạt 1 - 2 chu kỳ nung - làm lạnh) hoặc samot thông thường (bắt đầu biến dạng sớm ở 1250 - 1320°C), samot cao nhôm thể hiện tính ưu việt vượt trội về khả năng chịu tải trọng nhiệt và độ bền ăn mòn hóa học.

Để trực quan hóa các phát hiện này, dữ liệu tiêu thụ và dự báo giai đoạn 2000 - 2010 có thể được trình bày thông qua biểu đồ cột chồng phân tầng thể hiện cơ cấu tiêu thụ giữa ngành xi măng, luyện kim và các ngành khác. Đồng thời, mối quan hệ giữa hàm lượng Al2O3 với độ bền nén và tốc độ hòa tan xỉ được minh họa tối ưu qua đồ thị đường cong đẳng nhiệt kết hợp bảng ma trận so sánh các chỉ tiêu cơ lý hóa.

Đề xuất và khuyến nghị

  • Chuẩn hóa quy trình công nghệ chế tạo samot cao nhôm giàu pha mulit: Các viện nghiên cứu phối hợp với doanh nghiệp vật liệu triển khai quy trình nung thiêu kết ở dải nhiệt độ 1450 - 1600°C, kiểm soát thời gian lưu nhiệt tối ưu từ 2 - 3 giờ nhằm đạt độ co phụ dưới 1%, đặt mục tiêu tự chủ 30% nhu cầu cao nhôm nội địa trước năm 2005.
  • Tối ưu hóa thành phần cỡ hạt và công nghệ ép bán khô: Ứng dụng phối liệu đa cấp hạt (kết hợp hạt thô 0,5 mm và bột mịn dưới 0,06 mm) nhằm nâng khối lượng thể tích lên trên 2,2 g/cm3, hạ độ xốp biểu kiến xuống dưới 18% và nâng cường độ nén lên trên 600 kg/cm2 tại các cơ sở sản xuất như Nhà máy Gạch chịu lửa Cầu Đuống và Tam Tầng.
  • Xây dựng quy chuẩn kỹ thuật xây dựng và bảo vệ lớp lót lò: Ban hành hướng dẫn thi công bắt buộc duy trì chiều dày mạch vữa xây lò không vượt quá 3 mm, kiểm soát hệ số giãn nở nhiệt trung bình trong dải 4,5 - 6,0 x 10^-6 để hạn chế nứt vỡ do sốc nhiệt và ngăn chặn triệt để hiện tượng thẩm thấu xỉ lỏng.
  • Hoạch định vùng nguyên liệu khoáng vô cơ chịu lửa quốc gia: Bộ Công nghiệp chỉ đạo điều tra, khai thác và tuyển khoáng chọn lọc các mỏ quặng bauxite, cao lanh và đất sét chịu lửa chất lượng cao, kiểm soát hàm lượng oxit kiềm (Na2O, K2O) dưới 1,5% nhằm phục vụ ổn định nguồn phối liệu sản xuất trong giai đoạn 2000 - 2010.

Đối tượng nên tham khảo luận văn

  • Kỹ sư vận hành lò công nghiệp trong ngành xi măng và luyện kim: Nắm vững định mức tiêu hao vật liệu chịu lửa cho từng tấn sản phẩm, lựa chọn chính xác chủng loại gạch chịu lửa cho từng vị trí vòm lò, tường lò và vùng đốt nóng.
  • Cán bộ kỹ thuật và quản lý chất lượng tại các nhà máy sản xuất vật liệu chịu lửa: Ứng dụng quy trình phối liệu samot cao nhôm, kiểm soát các chỉ tiêu độ xốp biểu kiến, cường độ nén và kiểm chuẩn mẫu bằng côn Seger và lò điện Cripton.
  • Giảng viên và học viên cao học ngành công nghệ silicat và khoa học vật liệu: Sử dụng làm tài liệu tham khảo giảng dạy chuyên sâu về giản đồ trạng thái Al2O3 - SiO2, cơ chế kết tinh khoáng mulit - corun và phương pháp kiểm thử cơ lý hóa học.
  • Chuyên viên hoạch định chính sách phát triển công nghiệp vật liệu xây dựng: Khai thác số liệu dự báo cung cầu giai đoạn 2000 - 2010 để xây dựng chiến lược đầu tư công nghệ sản xuất vật liệu chịu lửa cao cấp thay thế hàng nhập khẩu.

Câu hỏi thường gặp

  • Tiêu chuẩn nào quy định một vật liệu được xếp vào nhóm vật liệu chịu lửa? Theo định chuẩn khoa học vật liệu, vật liệu chịu lửa là các sản phẩm có khả năng làm việc lâu dài ở nhiệt độ cao mà không bị nóng chảy, với giới hạn chịu lửa tối thiểu được quy ước từ 1580°C trở lên. Các vật liệu có độ chịu lửa từ 1580 - 1770°C là loại thường, từ 1770 - 2000°C là loại cao, và trên 2000°C là loại rất cao.

  • Tại sao samot cao nhôm lại có độ bền nhiệt và cường độ cao hơn samot thông thường? Samot cao nhôm chứa hàm lượng Al2O3 vượt trên 45%, tạo điều kiện hình thành các khoáng tinh thể mulit (3Al2O3.2SiO2) và corun có độ liên kết mạng lưới rất vững chắc. Cấu trúc này giúp nâng giới hạn bền nén lên tới 12.000 kg/cm2, giảm tỷ lệ pha thủy tinh dễ chảy và tăng nhiệt độ biến dạng dưới tải trọng lên trên 1450 - 1600°C.

  • Phương pháp nón côn Seger xác định độ chịu lửa của vật liệu như thế nào? Phương pháp sử dụng mẫu thử hình tháp cụt đáy tam giác (cao 30 mm, cạnh đáy 8 mm và 2 mm) đặt trong lò điện đồng đều nhiệt độ cùng các côn tiêu chuẩn. Khi nâng nhiệt với tốc độ 4 - 6°C/phút từ điểm kết khối, thời điểm đỉnh côn thực nghiệm mềm cong và chạm mặt phẳng đế chính là giá trị độ chịu lửa của vật liệu.

  • Yếu tố nào đóng vai trò chính gây phá hủy gạch chịu lửa trong môi trường lò nung? Sự phá hủy gạch chịu lửa xuất phát từ ba yếu tố chính: ứng suất nhiệt do dao động nhiệt độ đột ngột tạo vết nứt song song hoặc góc 45° so với bề mặt đốt, tải trọng cơ học gây biến dạng khi pha lỏng xuất hiện, và quá trình ăn mòn - xâm thực do xỉ lỏng, bụi quặng thẩm thấu qua các lỗ xốp mao quản.

  • Xu hướng tiêu thụ vật liệu chịu lửa tại Việt Nam đến năm 2010 thay đổi như thế nào? Tổng nhu cầu vật liệu chịu lửa dự báo tăng từ 32.000 tấn (năm 2000) lên 132.000 - 140.000 tấn (năm 2010). Trong đó, ngành luyện kim và xi măng tiếp tục chiếm trên 90% tỷ trọng, đồng thời nhu cầu chuyển dịch mạnh mẽ từ samot thông thường sang các chủng loại cao cấp như samot cao nhôm (đạt 36.000 - 38.000 tấn) và gạch kiềm tính (đạt 41.000 - 43.000 tấn).

Kết luận

  • Hệ thống hóa toàn diện cơ sở lý thuyết nhiệt động học hệ pha Al2O3 - SiO2, làm sáng tỏ vai trò quyết định của pha tinh thể mulit đối với tính chất nhiệt - cơ của vật liệu.
  • Cung cấp bức tranh thực trạng tiêu thụ 32.000 tấn vật liệu chịu lửa/năm tại Việt Nam và chỉ ra mức độ phụ thuộc nhập khẩu 100% đối với các dòng sản phẩm cao cấp.
  • Thiết lập dự báo chuẩn xác nhu cầu thị trường đạt 132.000 - 140.000 tấn vào năm 2010, mở đường cho định hướng phát triển sản xuất samot cao nhôm trong nước.
  • Chuẩn hóa phương pháp kiểm định chất lượng vật liệu thông qua các chỉ tiêu độ chịu lửa côn Seger, biến dạng dưới tải 2 kg/cm2 và độ bền xỉ thực nghiệm.
  • Đề xuất các giải pháp kỹ thuật công nghệ thiêu kết và tuyển khoáng nguyên liệu, hỗ trợ đắc lực cho mục tiêu giảm chi phí nhập khẩu 8 triệu USD hàng năm.

Các viện nghiên cứu và doanh nghiệp sản xuất vật liệu cần nhanh chóng ứng dụng các kết quả thăm dò quy trình điều chế samot cao nhôm vào thực tiễn sản xuất giai đoạn 2000 - 2005 nhằm nâng cao năng lực tự chủ công nghệ cho ngành vật liệu Việt Nam.
