Tổng Quan Về Hệ Thống Phun Nhiên Liệu Đa Điểm MPI

Giáo trình về đào tạo hệ thống phun xăng đa điểm, biên soạn theo chương trình đào tạo chuẩn, hệ thống hóa kiến thức từ cơ bản đến nâng cao.

• Trường học: Trường Đại Học Kỹ Thuật
• Chuyên ngành: Công Nghệ Ô Tô
• Đề tài: Tổng Quan Về Hệ Thống Phun Nhiên Liệu Đa Điểm MPI
• Loại tài liệu: báo cáo
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Mục lục chi tiết

• 1. CHƯƠNG 1: TOÀN QUAN VỀ HỆ THỐNG MPI
• 1.1. Tổng quan về cấu tạo hệ thống của MPI
• 1.2. Tổng quan về các bộ phận của hệ thống MPI
• 1.3. Các sự khác nhau giữa hệ thống dùng bộ chế hòa khí (carburettor) và hệ thống phun nhiên liệu
• 1.4. Tổng quan về sự hoạt động của hệ thống MPI

Tóm tắt

I. Tổng Quan Về Hệ Thống Phun Nhiên Liệu Đa Điểm MPI

Hệ thống phun nhiên liệu đa điểm (MPI) là một công nghệ tiên tiến trong ngành công nghiệp ô tô, giúp tối ưu hóa hiệu suất động cơ và tiết kiệm nhiên liệu. Hệ thống này sử dụng nhiều vòi phun để cung cấp nhiên liệu trực tiếp vào từng xi lanh, thay vì chỉ một vòi phun như trong các hệ thống truyền thống. Điều này không chỉ cải thiện hiệu suất động cơ mà còn giảm thiểu khí thải độc hại.

1.1. Cấu Tạo Của Hệ Thống Phun Nhiên Liệu Đa Điểm MPI

Hệ thống MPI bao gồm nhiều thành phần quan trọng như cảm biến lưu lượng không khí, cảm biến nhiệt độ không khí, và các vòi phun nhiên liệu. Mỗi cảm biến đóng vai trò quan trọng trong việc cung cấp thông tin cho bộ điều khiển động cơ (Engine-ECU) để điều chỉnh lượng nhiên liệu phun chính xác.

1.2. Nguyên Lý Hoạt Động Của Hệ Thống MPI

Hệ thống MPI hoạt động dựa trên nguyên lý điều khiển điện tử, nơi bộ điều khiển động cơ nhận tín hiệu từ các cảm biến và điều chỉnh lượng nhiên liệu phun vào từng xi lanh. Điều này giúp tối ưu hóa quá trình cháy và nâng cao hiệu suất động cơ.

II. Vấn Đề Và Thách Thức Trong Hệ Thống MPI

Mặc dù hệ thống MPI mang lại nhiều lợi ích, nhưng cũng đối mặt với một số thách thức. Việc bảo trì và sửa chữa hệ thống này có thể phức tạp hơn so với các hệ thống phun nhiên liệu truyền thống. Ngoài ra, việc sử dụng các cảm biến và bộ điều khiển điện tử cũng có thể dẫn đến các vấn đề về độ tin cậy.

2.1. Các Vấn Đề Thường Gặp Trong Hệ Thống MPI

Một số vấn đề thường gặp bao gồm lỗi cảm biến, vòi phun bị tắc nghẽn, và sự cố trong bộ điều khiển động cơ. Những vấn đề này có thể ảnh hưởng đến hiệu suất động cơ và tăng mức tiêu thụ nhiên liệu.

2.2. Giải Pháp Để Khắc Phục Vấn Đề Hệ Thống MPI

Để khắc phục các vấn đề này, việc bảo trì định kỳ và kiểm tra các cảm biến là rất quan trọng. Sử dụng các thiết bị chẩn đoán hiện đại cũng giúp phát hiện sớm các lỗi và giảm thiểu thời gian ngừng hoạt động của xe.

III. Phương Pháp Tối Ưu Hệ Thống Phun Nhiên Liệu Đa Điểm MPI

Để tối ưu hóa hiệu suất của hệ thống MPI, cần áp dụng các phương pháp hiện đại trong thiết kế và điều khiển. Việc sử dụng các cảm biến chính xác và bộ điều khiển thông minh sẽ giúp cải thiện hiệu suất động cơ và giảm thiểu khí thải.

3.1. Ứng Dụng Công Nghệ Mới Trong Hệ Thống MPI

Công nghệ mới như cảm biến thông minh và hệ thống điều khiển tự động giúp tối ưu hóa quá trình phun nhiên liệu. Những công nghệ này cho phép điều chỉnh lượng nhiên liệu phun theo điều kiện hoạt động của động cơ.

3.2. Tối Ưu Hóa Hiệu Suất Động Cơ Với MPI

Việc tối ưu hóa hiệu suất động cơ có thể đạt được thông qua việc điều chỉnh các thông số như thời gian phun và áp suất nhiên liệu. Điều này không chỉ giúp tăng công suất mà còn giảm mức tiêu thụ nhiên liệu.

IV. Ứng Dụng Thực Tiễn Của Hệ Thống MPI

Hệ thống MPI đã được áp dụng rộng rãi trong ngành công nghiệp ô tô, đặc biệt là trong các dòng xe hơi hiện đại. Việc sử dụng hệ thống này không chỉ giúp cải thiện hiệu suất động cơ mà còn giảm thiểu khí thải độc hại.

4.1. Kết Quả Nghiên Cứu Về Hệ Thống MPI

Nghiên cứu cho thấy rằng hệ thống MPI có thể cải thiện hiệu suất động cơ lên đến 20% so với các hệ thống phun nhiên liệu truyền thống. Điều này chứng tỏ tính hiệu quả của công nghệ này trong việc tiết kiệm nhiên liệu và giảm khí thải.

4.2. Ứng Dụng Trong Các Dòng Xe Hiện Đại

Nhiều nhà sản xuất ô tô lớn đã áp dụng hệ thống MPI trong các dòng xe của họ, từ xe hơi đến xe tải. Điều này không chỉ giúp nâng cao hiệu suất mà còn đáp ứng các tiêu chuẩn khí thải ngày càng nghiêm ngặt.

V. Kết Luận Về Hệ Thống Phun Nhiên Liệu Đa Điểm MPI

Hệ thống phun nhiên liệu đa điểm MPI là một bước tiến quan trọng trong công nghệ động cơ ô tô. Với khả năng tối ưu hóa hiệu suất và giảm thiểu khí thải, hệ thống này sẽ tiếp tục được phát triển và cải tiến trong tương lai.

5.1. Tương Lai Của Hệ Thống MPI

Trong tương lai, hệ thống MPI sẽ tiếp tục được cải tiến với sự phát triển của công nghệ cảm biến và điều khiển. Điều này sẽ giúp nâng cao hiệu suất động cơ và giảm thiểu tác động đến môi trường.

5.2. Lợi Ích Của Hệ Thống MPI Đối Với Người Tiêu Dùng

Người tiêu dùng sẽ được hưởng lợi từ việc tiết kiệm nhiên liệu và giảm chi phí bảo trì. Hệ thống MPI không chỉ mang lại hiệu suất cao mà còn góp phần bảo vệ môi trường.

Nội dung chính

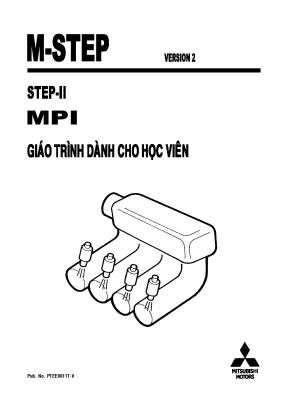

TỔNG QUAN HỆ THỐNG PHUN NHIÊN LIỆU ĐA ĐIỂM MPI (TÀI LIỆU KỸ THUẬT PTEE0011T-V)

---

Tổng quan về giáo trình (250-300 từ)

Tài liệu kỹ thuật học thuật mã số PTEE0011T-V với chủ đề "Tổng quan về hệ thống phun nhiên liệu đa điểm MPI" là tài liệu chuyên ngành thuộc lĩnh vực Kỹ thuật Ô tô và Kỹ thuật Cơ khí Động lực. Nội dung tài liệu được cấu trúc phục vụ cho các học phần chuyên sâu như: Hệ thống điều khiển điện tử động cơ, Trang bị điện - điện tử ô tô, và Chẩn đoán kỹ thuật ô tô ở bậc đào tạo đại học và cao đẳng kỹ thuật.

Mục tiêu đào tạo của tài liệu là cung cấp kiến thức toàn diện về cấu tạo, nguyên lý vận hành, thuật toán điều khiển và phương pháp chẩn đoán hệ thống phun nhiên liệu đa điểm (Multipoint Fuel Injection - MPI) được ứng dụng trên các dòng động cơ của hãng Mitsubishi Motors.

Tài liệu được xây dựng theo phương pháp tiếp cận hệ thống, chia tách khối kiến thức từ tổng quan mô hình điều khiển vòng lặp kín "Nhận biết - Ra lệnh - Thực thi" đến phân tích chi tiết từng phân hệ: cung cấp nhiên liệu, đánh lửa, kiểm soát không khí và kiểm soát khí thải. Điểm đặc thù của tài liệu là việc kết hợp chặt chẽ giữa lý thuyết điều khiển tự động với sơ đồ mạch điện thực tế của các dòng động cơ tiêu biểu (4G1, 4G9, 4G64, 6A13, 6G72/6G74), đồng thời chuẩn hóa quy trình kiểm tra thông số cảm biến và cơ cấu chấp hành theo tiêu chuẩn chẩn đoán On-Board Diagnostics (OBD-I, OBD-II, E-OBD, J-OBD).

---

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Tài liệu được phân chia thành các chương chuyên đề có tính liên kết chặt chẽ:

• Chương 1: Tổng quan về hệ thống MPI

  • Cấu trúc hệ thống: Phân tích 4 phân hệ chức năng: hệ thống cung cấp nhiên liệu, hệ thống đánh lửa, hệ thống kiểm soát không khí (điều chỉnh bướm ga và tốc độ cầm chừng ISC qua mô-tơ bước/bimetal limiter), và hệ thống kiểm soát khí thải (van PCV, van EGR, bình hấp thụ hơi than hoạt tính Canister, bộ chuyển đổi xúc tác Catalytic Converter).
  • Mô hình điều khiển: Quy trình 3 bước "Nhận biết (Cảm biến) – Ra lệnh (Engine-ECU) – Thực thi (Cơ cấu chấp hành Actuator)".
  • Phân loại cảm biến: 4 nhóm tín hiệu đầu vào gồm cảm biến ON/OFF (công tắc A/C, vị trí không tải), cảm biến phát tần số xung vuông (cảm biến lưu lượng khí nạp Karman Vortex, cảm biến vị trí trục khuỷu Crank Angle, trục cam Camshaft, cảm biến tốc độ xe), cảm biến điện trở thay đổi (nhiệt độ nước làm mát, nhiệt độ khí nạp, vị trí bướm ga TPS), và cảm biến tự tạo điện áp (cảm biến Oxy $0 - 1\text{V}$, cảm biến kích nổ Detonation Sensor).
  • Kiến trúc Engine-ECU và bộ nhớ: Cấu trúc ROM (chứa chương trình gốc), RAM (lưu dữ liệu tạm thời), Flash ROM (cho phép ghi/xóa điện tử) và Bộ nhớ đáp ứng (Adaptive Memory).
  • Tiêu chuẩn chẩn đoán và chế độ Failsafe: Hệ thống OBD-I, OBD-II (chuẩn giắc 16 chân), E-OBD (chỉ thị 98/69/EC châu Âu), J-OBD; giao thức chẩn đoán qua thiết bị chuyên dụng MUT-II và cơ chế vận hành dự phòng Failsafe.
  • So sánh với bộ chế hòa khí: Phân tích sự khác biệt về bản chất giữa tạo hỗn hợp bằng độ chân không ống khuếch tán (Carburettor) và định lượng phun nhiên liệu điện tử theo tải và vận tốc (MPI).

• Chương 2: Sơ đồ hệ thống MPI trên các dòng động cơ Mitsubishi

  • Sơ đồ hệ thống và cấu hình chân tín hiệu Engine-ECU trên các động cơ: Động cơ 4G9 (Pajero iO 1999), 4G1 (Pajero iO có Catalytic Converter), 4G64 (Galant 1997), 6G72/6G74 (Pajero/Montero 2001), 6A13 và biến thể 6A12-MIVEC (Galant 1997).
  • Bảng đối chiếu tổng hợp cảm biến và cơ cấu chấp hành qua các dòng xe: Lancer/Colt (1996–1999), Galant (1997–1999), L400 (1995), Space Wagon (1999), Pajero iO (1999) và Pajero (1991–2001).

• Chương 3: Hệ thống phun nhiên liệu chuyên sâu

  • Cấu trúc mạch thủy lực: Bơm xăng, lọc xăng, ống phân phối, van điều áp (Fuel Pressure Regulator) duy trì độ chênh áp, kim phun (Injector).
  • Các chế độ phun: Phun đồng loạt (khi khởi động nguội, chế độ Failsafe), phun theo thứ tự ($1 \rightarrow 3 \rightarrow 4 \rightarrow 2$), phun theo nhóm (cặp 1–4 và cặp 3–2), và phun không đồng bộ (khi khởi động ban đầu trước khi nhận diện góc cam, khi tăng tốc đột ngột).
  • Thuật toán tính toán thời gian phun: Xác định thời gian mở kim phun cơ bản ($T_b$) dựa trên tỷ lệ lưu lượng khí nạp trên mỗi chu kỳ xi lanh ($A/N$) và tốc độ động cơ ($N = 30/T$).
  • Các hệ số hiệu chỉnh: Hiệu chỉnh làm giàu sau khởi động, làm giàu khi hâm nóng động cơ, hiệu chỉnh nhiệt độ khí nạp, áp suất khí quyển, hiệu chỉnh thời gian trễ kim phun (Dead Time Compensation) theo điện áp ắc quy, hiệu chỉnh ngắt nhiên liệu khi giảm tốc/quá tốc/quá áp turbo/giới hạn tốc độ xe (180 km/h).
  • Điều khiển vòng lặp kín và điều khiển ghi nhận: Closed-loop control duy trì tỷ lệ hòa khí lý tưởng 14.7:1 dựa trên cảm biến Oxy; hệ thống điều khiển ghi nhận (Adaptive Learning Control) sử dụng cảm biến Oxy phía sau để giám sát bộ Catalytic Converter và hiệu chỉnh độ lệch dải làm việc.

flowchart TD
    subgraph "Khối Nhận Biết (Sensors)"
        S1["Cảm biến ON/OFF\n(A/C, Idle Switch)"]
        S2["Cảm biến Tần số\n(Karman Vortex, Crank, Cam)"]
        S3["Cảm biến Điện trở\n(Coolant Temp, Intake Air Temp, TPS)"]
        S4["Cảm biến Phát điện áp\n(Oxygen Sensor, Detonation)"]
    end

    subgraph "Khối Xử Lý & Ra Lệnh (Engine-ECU)"
        ECU["Engine-ECU\n- ROM (Chương trình gốc)\n- RAM (Dữ liệu tức thời)\n- Adaptive Memory (Học thích nghi)\n- Flash ROM"]
        CALC["Tính toán thời gian phun:\nThời gian cơ bản (A/N, N)\n+ Các hệ số hiệu chỉnh\n(Nhiệt độ, Áp suất, Điện áp, Oxy)"]
        ECU --> CALC
    end

    subgraph "Khối Thực Thi (Actuators)"
        A1["Kim phun (Fuel Injectors)\nĐiều khiển nối đất"]
        A2["Bô bin & Transistor công suất\n(Ignition Coils)"]
        A3["Mô tơ cầm chừng (ISC Servo)"]
        A4["Các van điện từ\n(EGR, Purge Solenoid)"]
    end

    S1 --> ECU
    S2 --> ECU
    S3 --> ECU
    S4 --> ECU
    CALC --> A1
    CALC --> A2
    CALC --> A3
    CALC --> A4

    S4 -.->|"Điều khiển hồi tiếp (Closed-Loop)"| ECU

Kiến thức nền tảng được xây dựng

1. Lý thuyết hòa khí và động học dòng khí: Xác định hệ số dư lượng không khí ($\lambda$), mối quan hệ giữa lưu lượng khí nạp, mật độ không khí, áp suất khí quyển và tỷ lệ hòa khí tương ứng với từng trạng thái vận hành: khởi động ($1:1 - 5:1$), không tải/làm ấm ($11:1$), vận hành ổn định ($12:1 - 18:1$), và tăng tốc ($12:1 - 13:1$).
2. Nguyên lý đo lường lưu lượng khí: Phân biệt cơ chế đo trực tiếp bằng cảm biến dòng xoáy Karman (Karman Vortex Air Flow Sensor) và cơ chế đo gián tiếp qua cảm biến áp suất tuyệt đối cổ hút (Manifold Absolute Pressure - MAP) kết hợp tốc độ - mật độ (Speed-Density method).
3. Kỹ thuật điều khiển phần cứng điện tử: Nguyên lý điều khiển đóng/ngắt mạch nối đất (Ground Circuit Control) qua Transistor công suất điều khiển kim phun và cuộn đánh lửa; cơ chế giao tiếp bus nối tiếp với hộp điều khiển hộp số tự động (A/T-ECU) và bộ kiểm soát lực kéo (TCL-ECU).

Kỹ năng phát triển

• Kỹ năng kỹ thuật: Đọc và phân tích chính xác sơ đồ nguyên lý hệ thống điện động cơ xăng; xác định vị trí, chức năng và thông số tiêu chuẩn của các chân giắc nối trên Engine-ECU.
• Kỹ năng đo kiểm & phân tích: Sử dụng các thiết bị đo kiểm chuyên dụng gồm máy hiện sóng (Oscilloscope), đồng hồ vạn năng số (DMM), đầu dò logic (Logic Probe) và máy chẩn đoán MUT-II để phân tích dạng xung sóng vuông (tần số), điện áp biến thiên ($0 - 5\text{V}$), và điện áp cảm biến Oxy ($0 - 1\text{V}$).
• Kỹ năng chẩn đoán & xử lý sự cố: Khả năng phân tích mã lỗi chẩn đoán (Diagnostic Trouble Code - DTC), khoanh vùng hư hỏng mạch hở/ngắn mạch, nhận định trạng thái vận hành Failsafe và thiết lập quy trình kiểm tra các mạch chấp hành.

---

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp sư phạm

Tài liệu được thiết kế bám sát phương pháp giảng dạy kỹ thuật kết hợp giữa lý thuyết cấu tạo và thực nghiệm hệ thống. Tiến trình bài giảng được triển khai tuần tự: thiết lập nguyên lý hoạt động tổng thể $\rightarrow$ mô hình hóa toán học các tham số điều khiển $\rightarrow$ chi tiết hóa sơ đồ mạch điện $\rightarrow$ hướng dẫn đo kiểm và quy trình xử lý mã lỗi.

Bài tập củng cố và nghiên cứu tình huống (Case Studies)

Cuối mỗi chương đều tích hợp hệ thống câu hỏi kiểm tra kiến thức đa dạng dưới dạng trắc nghiệm chọn lọc (Multiple Choice Questions), tập trung vào các nội dung trọng tâm:

• Phân biệt số lượng và vai trò các phân hệ trong hệ thống MPI.
• Xác định mối quan hệ điều khiển giữa cảm biến, ECU và cơ cấu chấp hành.
• Phân tích điều kiện kích hoạt các chế độ phun nhiên liệu và chức năng tự chẩn đoán Failsafe.

Tài liệu cung cấp các tình huống thực tế về sự cố hệ thống, chẳng hạn như: hiện tượng mất tín hiệu cảm biến vị trí trục khuỷu dẫn đến mất hoàn toàn tín hiệu đánh lửa và phun xăng, hoặc sự suy giảm đặc tính phát hiện của cảm biến Oxy phía trước được bù trừ bởi cảm biến Oxy phía sau thông qua thuật toán điều khiển ghi nhận (Adaptive Learning Control).

BẢNG QUY TRÌNH PHÂN TÍCH TÍN HIỆU CẢM BIẾN THEO TÀI LIỆU
+-------------------------------+-------------------------+------------------------------------------+
| Loại tín hiệu cảm biến        | Ứng dụng tiêu biểu      | Thiết bị đo kiểm chỉ định                |
+-------------------------------+-------------------------+------------------------------------------+
| 1. Tín hiệu ON / OFF          | A/C switch, Idle switch | Vôn kế, Đầu dò logic, MUT-II, Dao động ký|
| 2. Tín hiệu tần số (xung)     | Air flow, Crank, Cam    | Dao động ký, Đầu dò logic, Máy MUT-II    |
| 3. Điện trở thay đổi (0-5V)   | TPS, Nước làm mát, Khí  | Vôn kế kỹ thuật số, MUT-II, Dao động ký  |
| 4. Tự tạo điện áp (0-1V)      | Oxygen sensor, Knock    | Vôn kế kỹ thuật số, MUT-II, Dao động ký  |
+-------------------------------+-------------------------+------------------------------------------+

Đánh giá và tự học

Việc đánh giá kết quả học tập dựa trên khả năng giải thích sơ đồ giải thuật điều khiển phun nhiên liệu (Hình TT3-6), tính toán các thông số chu kỳ động cơ và khả năng sử dụng bảng chẩn đoán lỗi đối chiếu giữa các hệ động cơ SOHC và DOHC. Người học tự nghiên cứu theo lộ trình: đọc hiểu ký hiệu linh kiện $\rightarrow$ phân tích đường đi của tín hiệu $\rightarrow$ thực hành đo đạc thông số trên mô hình thực tập.

---

Điểm nổi bật và cập nhật kỹ thuật (250-300 từ)

• Tích hợp chuẩn hóa On-Board Diagnostics quốc tế: Tài liệu trình bày rõ ràng sự chuyển giao công nghệ chẩn đoán qua các giai đoạn:
  1. OBD-I (1989–1993): Nhận diện lỗi hệ thống khí thải, cảnh báo qua đèn MIL và lưu mã lỗi DTC cơ bản.
  2. OBD-II (từ 1994): Tiêu chuẩn hóa giắc cắm chẩn đoán 16 chân, quy chuẩn hóa mã lỗi chẩn đoán dùng chung cho thiết bị quét cầm tay (Generic Scan Tool - GST) theo yêu cầu của Ủy ban Tài nguyên Không khí California (ARB) và Cơ quan Bảo vệ Môi trường Mỹ (EPA).
  3. E-OBD: Chuẩn chẩn đoán châu Âu theo chỉ thị 98/69/EC áp dụng cho 15 quốc gia EU, Thụy Sĩ, Na Uy và Iceland.
  4. J-OBD: Tiêu chuẩn chẩn đoán theo quy chuẩn kỹ thuật Nhật Bản.
• Cơ chế bộ nhớ thích nghi (Adaptive Memory) và điều khiển ghi nhận: Phân tích chi tiết khả năng tự học của Engine-ECU. Khi các chi tiết cơ khí bị mòn hoặc các cảm biến suy giảm đặc tính qua thời gian, ECU tự động cập nhật hệ số hiệu chỉnh vào RAM để bù trừ sai lệch hòa khí, duy trì hiệu suất hoạt động tối đa cho bộ xử lý khí thải 3 thành phần (Three-way Catalytic Converter).
• Chi tiết hóa thuật toán điều khiển theo cấu trúc cơ khí SOHC và DOHC: Tài liệu chỉ rõ sự khác biệt trong nhận diện xi lanh: động cơ SOHC nhận diện xi lanh tại sườn dốc xuống của xung Crank ($75^\circ$ BTDC), trong khi động cơ DOHC nhận diện tại cạnh lên của xung Crank ($5^\circ$ BTDC).

---

Đối tượng sử dụng giáo trình (200-250 từ)

• Sinh viên chuyên ngành Kỹ thuật Ô tô: Tài liệu được biên soạn phù hợp cho sinh viên đại học từ năm thứ 3 và năm thứ 4 chuyên ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực, hoặc Điện tử công nghiệp ô tô.
• Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần nền tảng: Nguyên lý động cơ đốt trong, Kỹ thuật điện - điện tử cơ bản, Lý thuyết điều khiển tự động, và Cấu tạo gầm và động cơ ô tô.
• Giảng viên kỹ thuật: Sử dụng làm tài liệu tham khảo chính thống để biên soạn giáo án lý thuyết, tài liệu hướng dẫn thực hành xưởng động cơ, xây dựng các bài tập đo kiểm trên mô hình chẩn đoán động cơ Mitsubishi.
• Kỹ sư và kỹ thuật viên dịch vụ: Tài liệu cung cấp dữ liệu kỹ thuật chuẩn xác về sơ đồ chân, dạng sóng xung và nguyên lý hoạt động của các hệ thống MPI trên các dòng xe thương mại như Pajero, Galant, Lancer, Colt, L400, Space Wagon, phục vụ công tác sửa chữa, bảo dưỡng và đại tu hệ thống điện động cơ.

---

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được thiết kế cho sinh viên kỹ thuật ô tô bậc đại học/cao đẳng, giảng viên chuyên ngành và kỹ thuật viên chẩn đoán điện động cơ cần tài liệu chuẩn hóa về hệ thống phun xăng đa điểm MPI.

2. Cần kiến thức nền tảng nào trước khi nghiên cứu tài liệu?

Người học cần nắm vững lý thuyết hoạt động của động cơ đốt trong 4 kỳ, mạch điện tử cơ bản (transistor, điện trở nhiệt, cảm biến Hall/quang/từ trở) và các đơn vị đo lường điện áp, tần số, chu kỳ.

3. Điểm khác biệt cơ bản giữa tài liệu này và các tài liệu động cơ chung là gì?

Tài liệu tập trung chuyên sâu vào giải thuật điều khiển và sơ đồ mạch phần cứng của các hệ động cơ thực tế thuộc Mitsubishi Motors (4G1, 4G9, 4G64, 6G7, 6A1), đối chiếu chi tiết giữa các chuẩn khí thải và chuẩn chẩn đoán OBD-I, OBD-II, E-OBD.

4. Làm thế nào để học tập và nghiên cứu tài liệu hiệu quả?

Cần kết hợp phân tích chu trình logic "Nhận biết - Ra lệnh - Thực thi" với việc tra cứu sơ đồ khối các cảm biến và cơ cấu chấp hành (Chương 2), đồng thời đối chiếu dạng sóng tín hiệu thực tế trên dao động ký hoặc máy quét MUT-II.

5. Tài liệu có đề cập đến các hệ thống phụ trợ nào khác ngoài kim phun?

Tài liệu mô tả chi tiết cả 4 phân hệ liên kết mật thiết gồm: mạch điều khiển kim phun, mạch điều khiển đánh lửa qua transistor công suất, hệ thống điều khiển không khí không tải (ISC servo/stepper motor) và hệ thống kiểm soát khí thải (van EGR, van xả bình Canister, bộ chuyển đổi xúc tác).

---

Kết luận (150 từ)

Tài liệu kỹ thuật mã số PTEE0011T-V cung cấp nền tảng kiến thức hoàn chỉnh, chuẩn xác và mang tính ứng dụng cao về hệ thống phun xăng điện tử đa điểm MPI của Mitsubishi Motors. Bằng cách phân tích chi tiết cấu trúc phần cứng, mô hình hóa các tín hiệu cảm biến và giải thích tường minh các thuật toán hiệu chỉnh phun nhiên liệu theo vòng lặp kín, tài liệu tạo tiền đề vững chắc cho việc tiếp cận các công nghệ điều khiển động cơ tiên tiến.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững nguyên lý hoạt động của các nhóm cảm biến $\rightarrow$ phân tích sơ đồ nối dây động cơ cụ thể $\rightarrow$ nghiên cứu giải thuật tính toán thời gian phun và quy trình chẩn đoán mã lỗi qua thiết bị MUT-II/OBD-II. Để mở rộng kiến thức, người học nên kết hợp tham khảo thêm các tài liệu hướng dẫn sửa chữa xưởng (Workshop Manuals) và sơ đồ mạch điện (Electrical Wiring Diagrams) chi tiết cho từng dòng xe tương ứng.

Trích đoạn nội dung tài liệu
