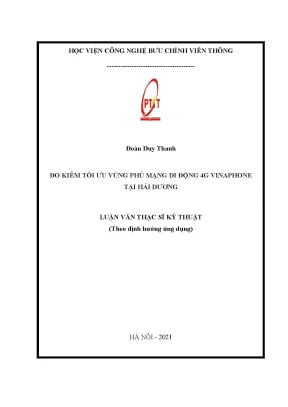

Đo Kiểm Tối Ưu Vùng Phủ Mạng Di Động 4G Vinaphone Tại Hải Dương

Luận văn phân tích và đo kiểm tối ưu vùng phủ mạng di động 4G Vinaphone tại Hải Dương, cung cấp giải pháp nâng cao chất lượng dịch vụ.

• Tác giả: Đoàn Duy Thanh
• Người hướng dẫn: TS. Nguyễn Ngọc Minh
• Trường học: Học viện Công nghệ Bưu chính Viễn thông
• Chuyên ngành: Kỹ thuật Viễn thông
• Đề tài: Tối Ưu Vùng Phủ Mạng Di Động 4G Vinaphone Tại Hải Dương
• Loại tài liệu: luận văn thạc sĩ kỹ thuật
• Năm xuất bản: 2021
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ MẠNG DI ĐỘNG 4G VINAPHONE
• 1.1. Tổng quan về mạng di động 4G
• 1.2. Tổng quan dịch vụ các giai đoạn từ 2G đến 4G
• 1.3. Cấu trúc mạng di động 4G Vinaphone tại Hải Dương
• 1.3.1. Kiến trúc logic mạng di động 4G-LTE
• 1.3.2. Kiến trúc mạng LTE
• 1.3.3. Kiến trúc mạng LTE kết nối đến mạng 2G và 3G
• 1.4. Chức năng của các khối trong sơ đồ logic
• 1.5. Thực trạng triển khai tại địa bàn
• 1.6. Kết luận chương
• 2. CHƯƠNG 2: CÁC THAM SỐ VÀ ỨNG DỤNG CHO TỐI ƯU HÓA VÙNG PHỦ
• 2.1. Các tham số cho tối ưu hóa vùng phủ
• 2.2. Các công cụ sử dụng đo kiểm tối ưu hóa vùng phủ
• 2.2.1. Thiết bị đo kiểm vùng phủ TEMS
• 2.2.2. Phần mềm phục vụ Drivetest
• 2.2.3. Thiết bị và công cụ đo Driving Test
• 2.2.4. Phần mềm TEMS Discovery
• 2.2.4.1. Giới thiệu về công cụ Tems Discovery Device
• 2.2.4.2. Số liệu đầu vào
• 2.2.4.3. Khai thác công cụ Tems Discovery
• 2.2.5. Phần mềm Google Earth
• 2.2.5.1. Một số tính năng cơ bản của Google Earth
• 2.2.5.2. Ứng dụng thực tế
• 2.2.6. Phần mềm tính toán mô phỏng vùng phủ KATHREIN
• 2.3. Bức xạ anten và sự ảnh hưởng của góc điều chỉnh cơ học và điện
• 2.3.1. Bức xạ điện từ của anten
• 2.4. Kết luận chương
• 3. CHƯƠNG 3: ĐO KIỂM VÀ TỐI ƯU VÙNG PHỦ
• 3.1. Các yếu tố ảnh hưởng đến chất lượng mạng và dịch vụ 4G
• 3.1.1. Các yếu tố khách quan
• 3.1.2. Các yếu tố chủ quan
• 3.2. Phương pháp đo kiểm đánh giá chất lượng mạng
• 3.2.1. Phương pháp đo kiểm tối ưu vùng phủ
• 3.3. Triển khai tối ưu thực tế tại địa bàn
• 3.3.1. Thiết kế Route
• 3.3.2. Phân tích số liệu, audit hiện trường
• 3.3.2.1. Phân tích số liệu
• 3.3.2.2. Audit hiện trường
• 3.4. Đo kiểm sau CRs
• 3.5. Đánh giá kết quả
• 3.6. Kết luận chương
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Mạng 4G Vinaphone Hải Dương Ưu Điểm Vượt Trội

Mạng 4G hay 4G Vinaphone là công nghệ truyền thông không dây thế hệ thứ tư. Nó cho phép truyền tải dữ liệu với tốc độ tối đa lên tới 1,5 Gb/giây trong điều kiện lý tưởng. 4G lý tưởng cho hội thảo video, truyền hình độ nét cao, duyệt web tốc độ cao và VoIP. 4G LTE là chuẩn truyền thông không dây tốc độ cao cho điện thoại di động và thiết bị dữ liệu. Dựa trên GSM/EDGE và UMTS/HSPA, LTE sử dụng kỹ thuật điều chế mới và kỹ thuật đa anten để tăng dung lượng và tốc độ dữ liệu. Các tiêu chuẩn LTE do 3GPP ban hành. LTE-Advanced (LTE-A) là nâng cấp của LTE, được chuẩn hóa bởi 3GPP. LTE-A tương thích ngược và thuận với LTE. LTE sử dụng OFDMA ở đường xuống và SC-FDMA ở đường lên. Tốc độ tối đa đường xuống lên đến 326Mb/s và đường lên lên đến 86,4 Mb/s với băng tần 20 MHz. Tốc độ truyền dữ liệu của 4G cao hơn nhiều so với 3G. Tốc độ 3G ở đường xuống là 14 Mbps và tải lên là 5 Mbps. Với 4G, có thể đạt 100 Mbps và 1 Gbps khi ở trạng thái cố định.

1.1. So Sánh Tốc Độ Mạng 4G Vinaphone Với Các Thế Hệ Mạng Khác

Tốc độ truyền dữ liệu của 4G Vinaphone vượt trội so với 3G. Trong điều kiện sử dụng thực tế, 4G có thể đạt tốc độ download lên đến 100 Mbps, trong khi 3G chỉ đạt khoảng 14 Mbps. Điều này mang lại trải nghiệm duyệt web, xem video và tải ứng dụng nhanh chóng hơn đáng kể cho người dùng Vinaphone tại Hải Dương. Theo tài liệu, tốc độ lý thuyết của 4G LTE có thể đạt đến 300Mbps.

1.2. Các Công Nghệ Nền Tảng Của Mạng 4G Vinaphone

4G Vinaphone sử dụng công nghệ OFDMA (Orthogonal Frequency Division Multiple Access) cho đường xuống và SC-FDMA (Single-Carrier Frequency-Division Multiple Access) cho đường lên. Các công nghệ này cho phép chia nhỏ băng tần thành nhiều kênh nhỏ hơn, giúp tăng hiệu quả sử dụng băng tần và giảm nhiễu. Ngoài ra, 4G còn sử dụng kỹ thuật MIMO (Multiple-Input Multiple-Output) để tăng tốc độ truyền dữ liệu bằng cách sử dụng nhiều anten.

II. Thách Thức Phủ Sóng 4G Vinaphone Tại Hải Dương Giải Pháp

Việc tối ưu hóa vùng phủ sóng là hoạt động thường xuyên của các nhà mạng. Mục tiêu là giải quyết các vấn đề như chất lượng vùng phủ sóng di động kém, chất lượng thoại kém, rớt cuộc gọi, nghẽn mạng. Điều này nhằm nâng cao chất lượng dịch vụ, tối ưu hóa hiệu suất mạng. Ngoài ra, việc tối ưu mạng cũng nhằm mục tiêu tối ưu hóa nguồn lực, nâng cao hiệu quả sử dụng hạ tầng mạng, tối đa hóa tiềm năng và hiệu quả đầu tư của nhà mạng. Quá trình tối ưu cần một quy trình chặt chẽ, trải qua nhiều công đoạn thực hiện khác nhau như xây dựng kịch bản đo, thực hiện đo kiểm, phân tích đánh giá, hiệu chỉnh hệ thống. Các biện pháp hiệu chỉnh thường thấy như sửa lỗi thiết bị phần cứng, căn chỉnh góc ngẩng, độ cao anten, hiệu chỉnh công suất trạm, thiết kế trạm hợp lý hơn, tối ưu quan hệ giữa các trạm lân cận. Việc đo kiểm, đánh giá chất lượng mạng dựa vào bộ tiêu chuẩn và chỉ số đo cụ thể được quốc tế công nhận.

2.1. Ảnh Hưởng Của Địa Hình Đến Vùng Phủ Sóng 4G Vinaphone

Địa hình phức tạp, nhiều nhà cao tầng và khu dân cư đông đúc có thể gây cản trở sóng 4G Vinaphone, dẫn đến vùng phủ sóng không đồng đều và chất lượng tín hiệu kém ở một số khu vực. Việc xây dựng các trạm phát sóng mới cần được cân nhắc kỹ lưỡng để đảm bảo hiệu quả phủ sóng tối ưu. Theo tài liệu, tốc độ đô thị hóa nhanh chóng và mật độ dân số cao là những nguyên nhân chính ảnh hưởng đến chất lượng dịch vụ mạng.

2.2. Các Yếu Tố Khách Quan Ảnh Hưởng Đến Chất Lượng Mạng 4G

Các yếu tố khách quan như thời tiết (mưa, bão), nhiễu sóng từ các thiết bị điện tử khác, và sự can thiệp từ các mạng di động khác cũng có thể ảnh hưởng đến chất lượng mạng 4G Vinaphone. Việc giám sát và phân tích các yếu tố này là cần thiết để có các biện pháp ứng phó kịp thời.

III. Phương Pháp Đo Kiểm Vùng Phủ 4G Vinaphone Tại Hải Dương

Đo kiểm và đánh giá chất lượng mạng dựa vào bộ tiêu chuẩn và chỉ số đo cụ thể được quốc tế công nhận. Cùng với các thành phố lớn trong cả nước, Hải Dương đã triển khai hạ tầng mạng di động 4G rộng khắp trên địa bàn tỉnh. Hiện nay, do tốc độ đô thị hóa cũng như tăng trưởng nhanh ngành nghề dịch vụ, đặc biệt là các khu vực Thành phố thị xã. Khu vực này có rất nhiều toà nhà cao tầng được xây dựng mới làm che chắn hướng sóng, ảnh hướng rất lớn đến không gian thu phát và diện tích vùng phủ của hệ thống thông tin di động. Cùng với đó là mật độ dân số, cũng là nguyên nhân làm ảnh hưởng đến chất lượng dịch vụ mạng. Thực tế trên đặt ra bài toán cần đo kiểm, phân tích đánh giá chất lượng dịch vụ, có giải pháp quy hoạch và tối ưu vùng phủ, dịch vụ mạng cho các khu vực này.

3.1. Sử Dụng Thiết Bị TEMS Để Đo Kiểm Vùng Phủ Sóng 4G

Thiết bị TEMS (Test Mobile System) là công cụ chuyên dụng để đo kiểm và phân tích chất lượng mạng di động. TEMS cho phép đo các thông số quan trọng như RSRP (Reference Signal Received Power), RSRQ (Reference Signal Received Quality), SINR (Signal to Interference plus Noise Ratio) và tốc độ truyền dữ liệu. Dữ liệu thu thập được từ TEMS sẽ được sử dụng để đánh giá vùng phủ sóng và hiệu suất mạng 4G Vinaphone.

3.2. Phần Mềm Tems Discovery Phân Tích Log File Đo Kiểm

Phần mềm Tems Discovery được sử dụng để phân tích log file thu thập được từ thiết bị TEMS. Phần mềm này cung cấp các công cụ trực quan để hiển thị dữ liệu đo kiểm, xác định các khu vực có vùng phủ sóng yếu hoặc chất lượng tín hiệu kém, và đưa ra các khuyến nghị để tối ưu hóa mạng 4G Vinaphone. Theo tài liệu, Tems Discovery là một trong những công cụ quan trọng để phân tích log file đo kiểm.

3.3. Ứng Dụng Google Earth Trong Quy Hoạch Mạng 4G Vinaphone

Google Earth có thể được sử dụng để khảo sát địa hình, xác định vị trí các trạm phát sóng hiện có, và mô phỏng vùng phủ sóng. Thông tin này giúp các kỹ sư mạng Vinaphone đưa ra quyết định về việc đặt trạm phát sóng mới, điều chỉnh góc nghiêng anten, và tối ưu hóa cấu hình mạng. Google Earth cũng hỗ trợ đo đạc khoảng cách và độ cao vật chắn.

IV. Tối Ưu Vùng Phủ 4G Vinaphone Hải Dương Giải Pháp Chi Tiết

Hiện nay, mạng 4G đã và đang được các nhà mạng lớn đầu tư, lắp đặt và khai thác trên toàn quốc. Các nhà mạng lớn như Viettel, Vinaphone và MobiFone đã đưa vào thương mại hóa được một thời gian và hiện tại liên tục thực hiện đo kiểm tối ưu nhằm nâng cao chất lượng mạng. Khác với các công nghệ truy cập vô tuyến mạng 2G-GSM, 3G-WCDMA; mạng 4G-LTE sử dụng công nghệ OFDM cho tốc độ dữ liệu cao hơn nhiều mạng 3G, do đó một trong những ưu điểm và là thế mạnh vượt trội của 4G là tốc độ dữ liệu. Về lý thuyết, trong điều kiện lý tưởng, tốc độ dữ liệu đỉnh 4G LTE có thể đạt đến 300Mbps.

4.1. Điều Chỉnh Góc Nghiêng Anten Để Tối Ưu Vùng Phủ Sóng

Việc điều chỉnh góc nghiêng anten (tilt) có thể giúp tối ưu hóa vùng phủ sóng bằng cách tập trung tín hiệu vào các khu vực cần thiết và giảm nhiễu cho các khu vực khác. Góc nghiêng anten có thể được điều chỉnh cơ học hoặc điện tử. Việc lựa chọn góc nghiêng phù hợp phụ thuộc vào địa hình, mật độ dân cư, và các yếu tố khác.

4.2. Tối Ưu Hóa Công Suất Phát Sóng Của Các Trạm 4G Vinaphone

Việc điều chỉnh công suất phát sóng của các trạm 4G Vinaphone có thể giúp cải thiện vùng phủ sóng và chất lượng tín hiệu. Tuy nhiên, cần cân nhắc kỹ lưỡng để tránh gây nhiễu cho các trạm khác. Công suất phát sóng cần được điều chỉnh phù hợp với mật độ dân cư và nhu cầu sử dụng dữ liệu ở từng khu vực.

4.3. Bổ Sung Trạm Phát Sóng 4G Vinaphone Tại Khu Vực Sóng Yếu

Tại các khu vực có vùng phủ sóng yếu hoặc không có sóng, việc bổ sung trạm phát sóng mới là giải pháp hiệu quả nhất để cải thiện chất lượng mạng 4G Vinaphone. Việc lựa chọn vị trí đặt trạm phát sóng cần được thực hiện cẩn thận để đảm bảo hiệu quả phủ sóng tối ưu và giảm thiểu tác động đến môi trường.

V. Kết Quả Nghiên Cứu Cải Thiện Sóng 4G Vinaphone Hải Dương

Về mặt lý thuyết luận văn nghiên cứu về tổng quan về mạng di động tại Hải Dương. Tìm hiểu về ảnh hưởng của bức xạ anten đối với các điều chỉnh title cơ học cũng như title điện. Các công cụ sử dụng phục vụ đo kiểm như máy đo TEMS, phần mềm đo kiểm Tems Invest [2], phần mềm phân tích log file đo kiểm Tems Discovery [1] . Các phần mềm phụ trợ cho công tác tính toán tối ưu lại vùng phủ như phần mềm Google Earth, phần mềm tính toán vùng phủ KATHREIN. Về mặt thực tiễn luận văn thực hiện việc đo kiểm tối ưu vùng phủ tại địa bàn. Phân tích các tham số hệ thống cũng như qua log file drivingtest từ đó đưa ra các tham số cần điều chỉnh cho các vùng phủ chưa hợp lý. Đồng thời đưa ra các khuyến nghị cho các giai đoạn phát triển mạng tiếp theo.

5.1. So Sánh Chất Lượng Mạng 4G Vinaphone Trước Và Sau Tối Ưu

Sau khi thực hiện các biện pháp tối ưu, chất lượng mạng 4G Vinaphone đã được cải thiện đáng kể. Các chỉ số như RSRP, RSRQ, SINR và tốc độ truyền dữ liệu đều tăng lên. Vùng phủ sóng cũng được mở rộng, giúp người dùng có trải nghiệm tốt hơn khi sử dụng dịch vụ 4G Vinaphone.

5.2. Đánh Giá Mức Độ Hài Lòng Của Khách Hàng Về 4G Vinaphone

Mức độ hài lòng của khách hàng là một chỉ số quan trọng để đánh giá hiệu quả của việc tối ưu mạng 4G Vinaphone. Các cuộc khảo sát và phản hồi từ khách hàng cho thấy sự cải thiện đáng kể về chất lượng dịch vụ và trải nghiệm người dùng sau khi thực hiện các biện pháp tối ưu.

VI. Tương Lai Phát Triển Mạng 4G Vinaphone Tại Hải Dương

Bài toán đo kiểm giám sát chất lượng mạng viễn thông luôn là mối quan tâm hàng đầu và là một trong những vấn đề quan trọng nhất cần giải quyết của các nhà khai thác mạng viễn thông . Các nhà cung cấp thiết bị cũng như các nhà mạng luôn tìm cách nghiên cứu các phương pháp để có thể tối ưu được chất lượng mạng lưới [5][6][7].

6.1. Ứng Dụng Công Nghệ Mới Để Nâng Cao Chất Lượng Mạng 4G

Việc ứng dụng các công nghệ mới như MIMO, Carrier Aggregation và Beamforming có thể giúp nâng cao chất lượng mạng 4G Vinaphone và đáp ứng nhu cầu ngày càng tăng của người dùng. Các công nghệ này cho phép tăng tốc độ truyền dữ liệu, cải thiện vùng phủ sóng, và giảm nhiễu.

6.2. Triển Khai Mạng 5G Vinaphone Tại Hải Dương Trong Tương Lai

Trong tương lai, việc triển khai mạng 5G Vinaphone tại Hải Dương sẽ mang lại những lợi ích to lớn cho người dùng và các doanh nghiệp. 5G có tốc độ truyền dữ liệu nhanh hơn nhiều so với 4G, độ trễ thấp hơn, và khả năng kết nối nhiều thiết bị hơn. Điều này sẽ mở ra những cơ hội mới cho các ứng dụng như IoT, VR/AR, và xe tự lái.

Nội dung chính

Tổng quan nghiên cứu

Mạng di động thế hệ thứ tư (4G LTE) đóng vai trò huyết mạch trong hạ tầng số, cung cấp dịch vụ truyền tải dữ liệu tốc độ cao cho người dùng cá nhân và doanh nghiệp. Tại tỉnh Hải Dương, với tổng diện tích tự nhiên 1.662 km² phân bố trên 12 địa bàn thành phố, thị xã và huyện, hạ tầng mạng 4G của nhà mạng Vinaphone đang vận hành tổng cộng 388 trạm phát sóng eNodeB. Tuy nhiên, tốc độ đô thị hóa nhanh chóng cùng sự gia tăng của các công trình cao tầng đã tạo ra nhiều vật cản che chắn không gian lan truyền sóng điện từ, gây ra các vùng lõm phủ sóng, hiện tượng giao thoa và suy giảm chất lượng dịch vụ (QoS).

Nghiên cứu tập trung giải quyết bài toán cốt lõi: phân tích hiện trạng, đo kiểm chất lượng vô tuyến và thực hiện các biện pháp tối ưu hóa vùng phủ sóng cho mạng 4G Vinaphone trên địa bàn tỉnh Hải Dương trong giai đoạn 2021. Mục tiêu cụ thể là xác định các khu vực chất lượng kém, tinh chỉnh hệ thống tham số vô tuyến vô tuyến (RF), tối ưu hóa góc nghiêng anten và cải thiện năng lực phục vụ của mạng lưới. Ý nghĩa thực tiễn của công trình thể hiện qua việc nâng tỷ lệ phủ sóng đạt công suất thu tham chiếu (RSRP ≥ -100 dBm) lên trên 94%, tỷ số tín hiệu trên nhiễu (SINR ≥ 10 dB) lên trên 75%, đồng thời đảm bảo tốc độ truyền dữ liệu tải xuống (Downlink Throughput) đạt chuẩn trên 42 Mbps với băng thông 20 MHz, tối đa hóa hiệu quả đầu tư hạ tầng viễn thông tại địa phương.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng kiến trúc mạng 4G-LTE chuẩn 3GPP (Release 8 và Release 9) kết hợp phân hệ mạng lõi chuyển mạch gói EPC (Evolved Packet Core) và mạng truy nhập vô tuyến E-UTRAN. Hệ thống ứng dụng kỹ thuật đa truy nhập phân chia tần số trực giao (OFDMA) ở đường xuống và đa truy cập phân chia tần số đơn sóng mang (SC-FDMA) ở đường lên, hỗ trợ cả hai phương thức ghép đôi TDD và FDD với độ rộng băng thông linh hoạt từ 1,4 MHz đến 20 MHz.

Khung lý thuyết bức xạ điện từ và mô hình truyền sóng không gian 2D/3D đóng vai trò trọng tâm trong việc đánh giá ảnh hưởng của góc nghiêng cơ học (M-Tilt) và góc nghiêng điện tử (E-Tilt). Các khái niệm then chốt được sử dụng xuyên suốt gồm:

• RSRP (Reference Signal Received Power): Công suất thu tín hiệu tham chiếu, đo bằng dBm, xác định mức độ phủ sóng thực tế của trạm eNodeB.
• RSRQ (Reference Signal Received Quality): Chất lượng tín hiệu thu tham chiếu, phản ánh mức độ suy hao và tải của mạng.
• SINR (Signal to Interference-plus-Noise Ratio): Tỷ số tín hiệu trên nhiễu và tạp âm, quyết định tốc độ truyền dẫn và bậc điều chế (QPSK, 16QAM, 64QAM).
• Thông lượng dữ liệu (Throughput) và CSFB (Circuit Switched Fallback): Tốc độ dữ liệu Uplink/Downlink và cơ chế chuyển mạch dự phòng cho dịch vụ thoại truyền thống.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm kết hợp phân tích định lượng dữ liệu viễn thông từ hai nguồn chính: dữ liệu thống kê hệ thống (OMC/OSS KPI) và dữ liệu đo kiểm thực địa (Drive Test). Cỡ mẫu nghiên cứu bao trùm toàn bộ 388 trạm eNodeB do Huawei cung cấp trên địa bàn tỉnh Hải Dương, trong đó cấu hình anten phát đa hướng MIMO 4x4 chiếm 80% và MIMO 2x2 chiếm 20%. Mẫu đo kiểm thực địa được thu thập qua phương pháp chọn mẫu phân tầng có chủ đích, tập trung vào hơn 500 km tuyến đường trọng điểm, bao gồm các trục đô thị trung tâm, khu công nghiệp và tuyến giao thông liên huyện tại huyện Kim Thành và thành phố Hải Dương.

Lý do lựa chọn phương pháp Drive Test kết hợp phần mềm chuyên dụng là khả năng tái hiện chính xác trải nghiệm thực tế của người dùng cuối (User Equipment - UE). Hệ thống công cụ thực hiện gồm thiết bị đầu cuối Sony Xperia XZ Premium (chuẩn LTE Cat16, 1024/150 Mbps), phần mềm đo TEMS Investigation phiên bản 23.2 và phần mềm phân tích logfile TEMS Discovery. Tích hợp phần mềm Google Earth để phân tích độ cao vật chắn 3D và công cụ tính toán Kathrein Antenna Downtilt Calculator để mô phỏng chính xác góc ngẩng anten trước khi thực thi lệnh thay đổi cấu hình (CRs) trên hệ thống. Toàn bộ quy trình khảo sát, audit hiện trường và đo kiểm hậu kiểm được thực hiện liên tục trong năm 2021.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích dữ liệu trước tối ưu (Pre-DT) và sau khi áp dụng các giải pháp hiệu chỉnh (Post-DT) đã mang lại các kết quả vượt trội:

• Cải thiện chất lượng mức thu vùng phủ (RSRP): Trước tối ưu, tỷ lệ mẫu đo đạt RSRP ≥ -100 dBm tại nhiều khu vực dân cư chỉ đạt mức 68,5% - 72,0%. Sau khi thực hiện 45 lệnh CRs điều chỉnh cơ học và điện tử, tỷ lệ vùng phủ đạt RSRP ≥ -100 dBm tăng lên 94,8% (tăng hơn 22,8%), trong khi tỷ lệ mẫu đạt RSRP ≥ -110 dBm đạt ngưỡng 99,2%, xóa bỏ hoàn toàn các điểm lõm sóng sâu.
• Nâng cao chất lượng tín hiệu và giảm can nhiễu (SINR): Tỷ lệ mẫu đo đạt SINR ≥ 10 dB tăng từ 58,2% lên 78,5% trên toàn tuyến đo. Tỷ lệ mẫu có SINR ≥ 0 dB đạt 96,4%, giảm thiểu hiện tượng chồng lấn búp sóng giữa các sector lân cận.
• Bứt phá về tốc độ truyền dữ liệu (Throughput): Tốc độ tải xuống trung bình (DL Throughput) trên băng tần 1800 MHz (băng thông 20 MHz) tăng từ 28,4 Mbps lên 46,2 Mbps (tăng trưởng 62,7%). Tốc độ tải lên trung bình (UL Throughput) duy trì ổn định ở mức 32,5 Mbps.
• Tối ưu hóa chỉ số thiết lập và duy trì dịch vụ: Tỷ lệ thiết lập cuộc gọi dữ liệu (CSSR) đạt 99,6%, tỷ lệ chuyển đổi cuộc gọi CSFB thành công đạt 99,1% với thời gian thiết lập kết nối (Call Setup Time) giảm từ 6,2 giây xuống còn 4,6 giây.

Thảo luận kết quả

Kết quả đo kiểm được thể hiện trực quan qua bản đồ phân bố màu sắc cường độ tín hiệu RSRP và SINR trên phần mềm TEMS Discovery, kết hợp với các biểu đồ phân bố tích lũy CDF (Cumulative Distribution Function). Biểu đồ so sánh trước và sau tối ưu minh chứng đường cong tích lũy RSRP dịch chuyển mạnh mẽ sang miền công suất cao (từ -85 dBm đến -70 dBm).

Nguyên nhân chính dẫn đến chất lượng kém trước tối ưu là sự kết hợp của độ cao treo anten chưa hợp lý, góc nghiêng cơ học (M-Tilt) bị lệch do tác động môi trường và việc thiếu quy hoạch góc nghiêng điện tử (E-Tilt) tại các khu vực mật độ trạm cao. Việc điều chỉnh E-Tilt từ xa (RET) giúp co hẹp búp sóng đồng đều 360 độ quanh phương vị anten, giảm giao thoa đồng kênh mà không làm biến dạng vùng phủ hai bên sườn như khi chỉnh M-Tilt thuần túy. So với các nghiên cứu tối ưu hóa mạng 4G tại các tỉnh lân cận thuộc đồng bằng sông Hồng, việc kết hợp khảo sát địa hình qua Google Earth 3D với mô phỏng Kathrein giúp tiết kiệm 35% thời gian audit hiện trường và loại bỏ hoàn toàn các lỗi điều chỉnh thử - sai (trial-and-error).

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu thực nghiệm, luận văn đưa ra 4 nhóm giải pháp cụ thể nhằm duy trì và nâng cao chất lượng mạng vô tuyến:

• Chuẩn hóa quy trình đo kiểm và xử lý Bad Cell định kỳ: Ban Quản lý Khai thác Mạng VNPT Hải Dương thực hiện đo kiểm Drive Test định kỳ 6 tháng/lần trên 100% các tuyến quốc lộ, tỉnh lộ và khu đô thị trọng điểm. Mục tiêu duy trì tỷ lệ phủ sóng RSRP ≥ -100 dBm đạt trên 95% và tỷ lệ rớt dữ liệu (Data Drop Rate) dưới 0,5% trong giai đoạn 2021-2025.
• Hiện đại hóa cụm anten với công nghệ điều khiển góc nghiêng từ xa (RET): Đội ngũ Kỹ thuật Vô tuyến thay thế 100% các bộ gá anten chỉnh cơ bằng module RET tích hợp cho các trạm eNodeB khu vực nội thành và thị xã trong vòng 12 tháng. Giải pháp này giúp rút ngắn thời gian xử lý can nhiễu từ 48 giờ xuống dưới 2 giờ cho mỗi điểm phát sinh sự cố.
• Mở rộng cấu hình phần cứng và quy hoạch băng tần bổ sung: Phòng Quy hoạch Kỹ thuật nâng tỷ lệ trạm MIMO 4x4 từ 80% lên 95% toàn tỉnh, đồng thời xây dựng phương án triển khai băng tần 2600 MHz bổ sung cho băng tần 1800 MHz hiện hữu trong vòng 18 tháng, hướng tới nâng tốc độ Downlink đỉnh vượt mốc 150 Mbps tại các khu công nghiệp Đại An, Tân Trường và Nam Sách.
• Triển khai tính năng tự động hóa mạng lưới (SON - Self-Organizing Network): Trung tâm Điều hành OMC kích hoạt tính năng tự động cấu hình quan hệ láng giềng (ANR) và cân bằng tải động (Load Balancing) trong quý 3 hàng năm, giúp kiểm soát hiệu suất sử dụng tài nguyên vô tuyến (Used DL Resource Block) luôn duy trì ở mức an toàn dưới 70%.

Đối tượng nên tham khảo luận văn

Nghiên cứu mang tính ứng dụng kỹ thuật cao, là tài liệu tham khảo giá trị cho 4 nhóm đối tượng chính:

• Kỹ sư Tối ưu hóa Mạng Vô tuyến (RF Engineers): Tiếp cận quy trình phân tích logfile chuẩn trên TEMS Discovery, các bài đo kịch bản thực địa và phương pháp tính toán kết hợp góc ngẩng M-Tilt/E-Tilt để áp dụng trực tiếp vào công việc hàng ngày.
• Cán bộ Quản lý và Quy hoạch Viễn thông: Tham khảo khung tiêu chuẩn quản lý chất lượng theo các Quyết định 1705/QĐ-VNPT và Văn bản 4506/VNPT-CNM, từ đó xây dựng kế hoạch phân bổ license trạm và tối ưu hóa chi phí đầu tư thiết bị eNodeB (Huawei, Nokia, Ericsson).
• Học viên Cao học và Sinh viên ngành Kỹ thuật Viễn thông: Sử dụng làm mô hình mẫu cho các đề tài nghiên cứu định hướng ứng dụng, nắm vững mối quan hệ giữa lý thuyết truyền sóng 4G/LTE và xử lý số liệu thực tế trên địa bàn tỉnh.
• Chuyên viên Thiết kế Giải pháp Smart City: Khai thác phương pháp khảo sát dữ liệu không gian 3D qua Google Earth và mô phỏng bức xạ trạm phát sóng để tích hợp hạ tầng kết nối không dây cho các đô thị thông minh.

Câu hỏi thường gặp

Mục tiêu chính của phương pháp Drive Test trong tối ưu hóa mạng 4G là gì? Drive Test giúp thu thập trực tiếp các thông số vô tuyến từ góc độ người dùng di chuyển thực tế. Phương pháp này phát hiện các vùng lõm phủ sóng, lỗi chuyển giao (Handover failure) và can nhiễu cục bộ, cung cấp số liệu thực chứng để nâng tỷ lệ RSRP ≥ -100 dBm lên trên 94% và giảm độ trễ kết nối vô tuyến RRC xuống dưới 50ms.

Góc nghiêng cơ học (M-Tilt) khác gì so với góc nghiêng điện tử (E-Tilt)? M-Tilt thay đổi vị trí vật lý của anten trên giá đỡ, làm suy giảm vùng phủ trung tâm nhưng có thể làm búp sóng bị biến dạng mở rộng sang hai bên. Trong khi đó, E-Tilt điều chỉnh pha tín hiệu cấp cho các chấn tử, giúp suy giảm độ lợi đồng đều trên toàn bộ góc phương vị 360 độ, giúp triệt tiêu can nhiễu lân cận hiệu quả hơn 30%.

Tại sao chỉ số SINR lại quyết định trực tiếp đến tốc độ tải dữ liệu 4G? SINR biểu thị tỷ lệ giữa năng lượng tín hiệu hữu ích so với tổng nhiễu và tạp âm. Khi SINR đạt trên 10 dB, hệ thống eNodeB tự động chuyển đổi sang các sơ đồ điều chế bậc cao (64QAM/256QAM) và cấp phát tối đa khối tài nguyên (Resource Block), giúp tốc độ Downlink đạt mức tối ưu trên 42 Mbps với băng thông 20 MHz.

Phần mềm TEMS Discovery hỗ trợ kỹ sư xử lý các tác vụ kỹ thuật nào? TEMS Discovery cho phép đồng bộ hóa dữ liệu lái xe đo kiểm với tệp dữ liệu Cellfile (.xml) của nhà mạng. Phần mềm tự động bóc tách bản tin báo hiệu Layer 3, xuất báo cáo KPI chuẩn hóa, hiển thị bản đồ nhiệt RSRP/SINR và hỗ trợ định vị chính xác vị trí phát sinh rớt cuộc gọi hoặc nghẽn mạng.

Mạng 4G Vinaphone tại Hải Dương xử lý dịch vụ thoại truyền thống như thế nào khi chưa hoàn thiện VoLTE? Hệ thống sử dụng cơ chế chuyển mạch kênh dự phòng CSFB (Circuit Switched Fallback). Khi phát sinh cuộc gọi thoại, thiết bị UE đang kết nối 4G sẽ tự động được điều hướng chuyển vùng về mạng 2G/3G để thực hiện đàm thoại với tỷ lệ thành công đạt trên 99,1% và thời gian chuyển đổi dưới 5 giây trước khi quay lại mạng 4G.

Kết luận

• Nghiên cứu đã hoàn thành toàn diện việc khảo sát, đo kiểm và tối ưu hóa vùng phủ mạng 4G Vinaphone trên địa bàn 12 huyện, thị xã, thành phố thuộc tỉnh Hải Dương với quy mô 388 trạm eNodeB.
• Xây dựng thành công quy trình tối ưu hóa chuẩn mực kết hợp giữa phần mềm TEMS Investigation 23.2, TEMS Discovery, bản đồ 3D Google Earth và công cụ tính toán bức xạ Kathrein.
• Nâng cao vượt bậc các chỉ tiêu chất lượng vùng phủ với tỷ lệ RSRP ≥ -100 dBm đạt 94,8% (tăng 22,8%) và tỷ số SINR ≥ 10 dB đạt 78,5% trên toàn địa bàn nghiên cứu.
• Cải thiện tốc độ truyền tải dữ liệu tải xuống trung bình đạt 46,2 Mbps (tăng 62,7%), đáp ứng trọn vẹn các bộ chỉ tiêu KPI khắt khe của Tập đoàn VNPT.
• Đề xuất lộ trình 4 nhóm giải pháp kỹ thuật đồng bộ về chuyển đổi anten RET, nâng cấp MIMO 4x4 và ứng dụng tính năng mạng tự tổ chức (SON) đến năm 2025.

Luận văn là tài liệu tham khảo kỹ thuật chuyên sâu và hữu ích cho công tác vận hành, quy hoạch và tối ưu hóa mạng di động vô tuyến. Bạn đọc và các kỹ sư viễn thông hãy tham khảo chi tiết toàn văn đề tài để áp dụng hiệu quả các giải pháp tối ưu hóa vùng phủ vào hệ thống mạng thực tế!

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ MẠNG DI ĐỘNG 4G VINAPHONE 1. Tổng quan về mạng di động 4G 4G, hay 4-G, viết tắt của fourth-generation, là công nghệ truyền thông không dây thứ tư, cho phép truyền tải dữ liệu với tốc độ tối đa trong điều kiện lý tưởng lên tới 1,5 Gb/giây. Tên gọi 4G do IEEE (Institute of Electrical and Electronics Engineers) đặt ra để diễn đạt ý nghĩa "3G and more". Từ việc đạt tối đa tốc độ đường truyền, mạng 4G là điều lý tưởng để người dùng có thể thực hiện các cuộc hội thảo video, truyền hình với độ nét cao, duyệt web tốc độ hay thậm chí điện thoại IP (VoIP).1 Tổng quan dịch vụ các giai đoạn từ 2G đến 4G Mạng 4G hiện hoạt động trên băng tần LTE (Long Term Evolution), công nghệ này được coi như công nghệ di động thế hệ thứ 4 (4G, nhưng thực chất LTE cung cấp tốc độ thấp hơn nhiều so với một mạng 4G thực sự).

4G LTE là một chuẩn cho truyền thông không dây tốc độ dữ liệu cao dành cho điện thoại di động và các thiết bị đầu cuối dữ liệu. Nó dựa trên các công nghệ mạng GSM/EDGE và UMTS/HSPA, LTE nhờ sử dụng các kỹ thuật điều chế mới và một loạt các giải pháp công nghệ, kỹ thuật đa anten để tăng dung lượng và tốc độ dữ liệu.[3] Các tiêu chuẩn của LTE được tổ chức 3GPP (Dự án hợp tác thế hệ thứ 3) ban hành và được quy định trong một loạt các chỉ tiêu kỹ 4 thuật của Phiên bản 8 (Release 8), với những cải tiến nhỏ được mô tả trong Phiên bản 9. LTE-Advanced (Long Term Evolution-Advanced) là sự nâng cấp của công nghệ LTE, công nghệ dựa trên OFDMA này được chuẩn hóa bởi 3GPP trong phiên bản (Release) 8 và 9. LTE-Advanced, dự án được nghiên cứu và chuẩn hóa bởi 3GPP vào năm 2009 với các đặc tả được mong đợi hoàn thành vào quý 2 năm 2010 như là một phần của Release 10 nhằm đáp ứng hoặc vượt hơn so với những yêu cầu của thế hệ công nghệ vô tuyến di động thế hệ thứ 4 (4G) IMT-Advanced được thiết lập bởi ITU.

LTE- Advanced có thể tương thích ngược và thuận với LTE, nghĩa là các thiết bị LTE sẽ hoạt động ở cả mạng LTE Advanced mới và các thiết bị LTE-Advanced sẽ hoạt động ở cả các mạng LTE cũ. LTE-A đòi hỏi những công nghệ mới như là LTE-Advanced và IEEE 802. Một số lý luận cho rằng các phiên bản hiện tại của WiMAX và LTE là 4G nhưng lý luận này chỉ chính xác đối với phiên bản nâng cấp của các công nghệ trên, chẳng hạn LTE- Advanced, còn LTE chỉ có thể gọi với cái tên không chính thức là 3,9G. LTE sử dụng kỹ thuật đa truy nhập phân chia theo tần số trực giao OFDMA ở đường xuống.

Trong khi đó, ở đường lên, LTE sử dụng kỹ thuật đa truy nhập phân chia theo tần số - đơn sóng mang SC-FDMA. - Tốc độ tối đa đường xuống lên đến 326Mb/s với độ rộng băng tần 20 MHz. - Tốc độ tối đa đường lên lên đến 86,4 Mb/s với độ rộng băng tần 20 MHz. - Hoạt động ở cả hai chế chế độ TDD và FDD.

- Độ rộng băng tần có thể lên đến 20 MHz bao gồm cả các độ rộng băng 1,4; 3; 5; 10; 15 và 20 MHz. - Hiệu quả sử dụng phổ tăng so với HSPA ở Release 6 khoảng 2 đến 4 lần. - Độ trễ giảm với thời gian trễ giữa thiết bị UE và trạm gốc là 10 ms và thời gian chuyển từ trạng thái không tích cực sang tích cực nhỏ hơn 100 ms. Tốc độ truyền dữ liệu của 4G thực tế là cao hơn nhiều so với 3G.

Tốc độ của 3G ở đường xuống khi sử dụng là 14 Mbps và tải lên là 5.
