Giới thiệu dự án

Sự bùng nổ của phương tiện giao thông sử dụng động cơ đốt trong (ICE) truyền thống là một trong những nguyên nhân hàng đầu gây phát thải khí nhà kính ($CO_2$, $NO_x$, $HC$) và suy kiệt tài nguyên dầu mỏ toàn cầu. Trong giao thông đô thị, động cơ nhiệt liên tục hoạt động ở dải hiệu suất thấp do tắc nghẽn, dừng đỗ và tăng giảm tốc độ liên tục, dẫn đến mức tiêu hao nhiên liệu tăng từ 25% đến 40% so với điều kiện vận hành tiêu chuẩn.

Công nghệ ô tô lai (Hybrid Electric Vehicle - HEV), tiêu biểu là hệ thống truyền động THS-II (Toyota Hybrid System thế hệ 2) trên mẫu xe Toyota Prius 2007, đại diện cho bước chuyển dịch công nghệ mang tính bản lề. Đồ án "Nghiên cứu nguyên lý hoạt động của ô tô Toyota Prius Hybrid 2007" tập trung giải mã toàn diện cấu trúc cơ điện tử, nguyên lý phân chia công suất thông minh và thuật toán điều khiển năng lượng nhằm tối ưu hóa hiệu suất nhiệt và giảm phát thải.

                  +-------------------------------------------------------+
                  |                 TOYOTA PRIUS HYBRID 2007              |
                  |                He thong THS-II (1NZ-FXE)              |
                  +-------------------------------------------------------+
                                              |
                     +------------------------+------------------------+
                     |                                                 |
                     v                                                 v
  +-------------------------------------+           +-------------------------------------+
  |          DONG CO NHIET              |           |          HE THONG DIEN LUC          |
  | - Chu trinh Atkinson 1NZ-FXE        |           | - Bo doi dien Inverter & Converter  |
  | - VVT-i dieu khien phoi khi         |           | - Dong co dien MG2 (50 kW / 400 Nm) |
  | - Ti so gian no > Ti so nen         |           | - May phat MG1 & Pin Ni-MH 201.6V   |
  +-------------------------------------+           +-------------------------------------+
                     |                                                 |
                     +------------------------+------------------------+
                                              |
                                              v
                            +-----------------------------------+
                            |  BO CHIA CONG SUAT HANH TINH      |
                            |  (Power Split Device - PSD)       |
                            | - Dieu phoi co - dien bien thien  |
                            | - Hoat dong tuong duong e-CVT     |
                            +-----------------------------------+

Mục tiêu của dự án

  1. Phân tích cơ chế động lực học: Nghiên cứu chu trình nhiệt động Atkinson trên động cơ 1NZ-FXE 1.5L và cơ cấu phân chia công suất bánh răng hành tinh (Power Split Device - PSD).
  2. Giải mã kiến trúc điện tử công suất: Phân tích nguyên lý bộ đổi điện (Inverter), bộ biến đổi tăng áp (Boost Converter nâng áp từ 201.6V lên 500V DC), bộ hạ áp DC/DC (14V) và biến tần điều khiển điều hòa A/C.
  3. Mô hình hóa hệ thống lưu trữ và an toàn: Đánh giá cấu trúc bộ pin cao áp Ni-MH (201.6V DC, 28 module), thuật toán kiểm soát trạng thái nạp (State of Charge - SOC) và cơ chế ngắt mạch an toàn thông qua rơ-le chính (System Main Relay - SMR) cùng khóa liên động (Interlock Switch).
  4. Xây dựng quy trình chẩn đoán chuẩn hóa: Khai thác dữ liệu mạng giao tiếp Controller Area Network (CAN Bus), xây dựng bảng mã lỗi chuẩn (DTC) và quy trình an toàn điện áp cao phục vụ bảo dưỡng, sửa chữa kỹ thuật.

Phạm vi và giới hạn

  • Phạm vi nghiên cứu: Tập trung vào nền tảng Toyota Prius Hybrid 2007 (thế hệ thứ 2, mã khung vỏ NHW20) trang bị hệ thống THS-II.
  • Giới hạn kỹ thuật: Không can thiệp sửa đổi firmware của ECU điều khiển Hybrid (HV CPU) mà tập trung vào giải mã tín hiệu I/O, phân tích sơ đồ mạch điện và quy trình kiểm thử lâm sàng qua máy chẩn đoán chuyên dụng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi kiến trúc THS-II ra đời, ngành công nghiệp ô tô áp dụng hai cấu hình lai cơ bản với những ưu và nhược điểm rõ rệt:

Tiêu chí phân tích Hệ thống Hybrid Nối tiếp (Series) Hệ thống Hybrid Song song (Parallel) Hệ thống THS-II (Series-Parallel)
Liên kết cơ khí động cơ - bánh xe Không có (Động cơ chỉ quay máy phát) Có (Cùng truyền lực song song qua hộp số) Điều phối linh hoạt qua bộ bánh răng hành tinh
Hiệu suất truyền năng lượng Thấp ở dải tốc độ cao ($70% - 75%$) do biến đổi kép Cao ở tốc độ ổn định, thấp ở chế độ dừng đỗ đô thị Tối ưu hóa toàn dải tốc độ ($> 90%$)
Khả năng sạc khi dừng xe Có thể sạc độc lập qua máy phát Không thể sạc khi xe đứng yên (trừ khi ngắt ly hợp) Có thể nạp pin qua MG1 khi xe đứng yên
Khối lượng & độ phức tạp Nặng do motor kéo và pin kích thước lớn Cần hộp số nhiều cấp truyền thống (A/T hoặc M/T) Loại bỏ hoàn toàn hộp số cơ khí, dùng e-CVT gọn nhẹ
    [Series Hybrid]      Dong co ICE ---> May phat Dien ---> PIN / INVERTER ---> Motor MG ---> Banh xe

    [Parallel Hybrid]    Dong co ICE ---+---> Hop so truyen thong ---> Banh xe
                         Motor Dien  ---+

    [THS-II Hybrid]      Dong co ICE ---> [ Bo Banh Rang Hanh Tinh ] ---> Banh xe
                                            |               |
                                            v               v
                                         May phat MG1    Motor MG2

Thiết kế hệ thống và cấu trúc phần cứng

Hệ thống THS-II tích hợp các cụm chi tiết cơ điện tử với cấu hình kỹ thuật chi tiết:

graph TD
    ICE[Động cơ xăng 1NZ-FXE 1.5L Atkinson] -->|Trục dẫn| PlanetCarrier[Cần dẫn Planet Carrier]
    MG1[Máy phát MG1 500V AC] -->|Trục Sun| SunGear[Bánh răng Mặt trời Sun Gear]
    MG2[Động cơ kéo MG2 500V AC 50kW] -->|Trục Ring| RingGear[Bánh răng Vành đai Ring Gear]
    PlanetCarrier --> PSD[Cơ cấu Bánh răng Hành tinh PSD]
    SunGear --> PSD
    RingGear --> PSD
    RingGear -->|Bộ giảm tốc & Vi sai| Wheels[Bánh xe chủ động]

    HV_Bat[Ắc quy cao áp Ni-MH 201.6V DC] <-->|SMR Relays| Booster[Boost Converter 201.6V -> 500V DC]
    Booster <--> Inverter[Bộ đổi điện Kép Dual-Inverter 6-IGBT]
    Inverter <--> MG1
    Inverter <--> MG2
    Booster --> DCDC[Bộ hạ áp DC/DC 14V] --> AuxBat[Ắc quy phụ 12V]
  • Động cơ xăng 1NZ-FXE: Dung tích $1.497\text{ cm}^3$, 4 xi-lanh thẳng hàng, 16 van DOHC với công nghệ điều khiển van biến thiên thông minh VVT-i. Tỷ số giãn nở danh định $13.0:1$, công suất cực đại $57\text{ kW}$ ($76\text{ HP}$) tại $5.000\text{ vòng/phút}$, mô-men xoắn $112\text{ N}\cdot\text{m}$ tại $4.200\text{ vòng/phút}$.
  • Máy điện MG1 và MG2: Động cơ điện xoay chiều 3 pha đồng bộ nam châm vĩnh cửu (Permanent Magnet Synchronous Motor).
    • MG1: Điện áp danh định $500\text{V AC}$, làm mát bằng dung dịch, đảm nhiệm chức năng khởi động ICE và tạo điện năng nạp cho khối pin.
    • MG2: Điện áp cực đại $500\text{V AC}$, công suất cực đại $50\text{ kW}$ tại $1.200 - 1.540\text{ vòng/phút}$, mô-men xoắn tức thời cực đại $400\text{ N}\cdot\text{m}$ tại dải tốc độ $0 - 400\text{ vòng/phút}$.
  • Khối pin cao áp HV (Nickel-Metal Hydride - Ni-MH): Gồm 28 module kết nối nối tiếp, mỗi module cấu thành từ 6 cell pin $1.2\text{V}$ (tổng cộng 168 cell), điện áp danh định toàn bộ pack là $201.6\text{V DC}$, cầu chì bảo vệ chính $125\text{A}$, dung lượng tích trữ $6.5\text{ Ah}$.

Methodology

Phương pháp nghiên cứu kết hợp giữa mô hình hóa lý thuyết nhiệt động học, phân tích giải mã mạch tín hiệu trên sơ đồ nguyên lý của Toyota và thực nghiệm đo kiểm điện trở cách điện, giám sát chuỗi tín hiệu trên đường bus CAN thông qua giao tiếp SAE J1962 (OBD-II).

Implementation và kết quả

Development process & Thuật toán điều khiển

Hệ thống quản lý năng lượng Hybrid CPU liên tục tính toán các vector công suất tối ưu dựa trên góc mở bàn đạp ga, vận tốc xe, trạng thái SOC và nhiệt độ hệ số pin.

                      +------------------------------------------+
                      |   YEU CAU CONG SUAT (Chan ga & Toc do)   |
                      +------------------------------------------+
                                           |
                                           v
                       /----------------------------------------\
                      /             Kiem tra SOC Pin             \
                      \          (Muc tieu ly tuong: 60%)        /
                       \----------------------------------------/
                               /                        \
                    SOC < 40% /                          \ SOC > 60%
                             v                            v
          +-----------------------------+     +-----------------------------+
          |     CHE DO NAP CUONG BUC    |     |      CHE DO THUAN DIEN      |
          | - Tang tai ICE              |     | - Ngat dong co ICE          |
          | - MG1 phat dien nap Pin     |     | - MG2 doc lap dan dong      |
          +-----------------------------+     +-----------------------------+

1. Thuật toán đóng ngắt Relay an toàn cao áp (SMR Sequence)

Để tránh dòng xung kích phá hủy tụ điện cao áp ($C \approx 2000\mu\text{F}$), trình tự kích hoạt SMR được thiết kế bảo vệ nghiêm ngặt:

Trình tự khởi động (READY-ON Sequence):
Bước 1: HV CPU xuất tín hiệu kích hoạt SMRG (Relay cực âm đóng).
Bước 2: HV CPU kích hoạt SMRP (Relay nạp trước) nối tiếp với điện trở hạn dòng R = 20 Ohm.
Bước 3: Dòng điện nạp từ từ cho tụ điện trong bộ Inverter nhằm giới hạn dòng I < 10A.
Bước 4: Cảm biến điện áp xác nhận tụ đạt ~201.6V -> Đóng SMRB (Relay cực dương).
Bước 5: Ngắt hoàn toàn SMRP. Hệ thống chuyển sang trạng thái cấp nguồn tải đầy đủ.

// Mo phong thuat toan dieu khien Relay chinh he thong (SMR Controller Logic)
typedef enum { SMR_DISCONNECTED, SMR_PRECHARGING, SMR_CONNECTED, SMR_FAULT } SMR_State;

SMR_State smr_power_up_sequence(float v_batt, float v_inverter_cap, int interlock_sw) {
    if (!interlock_sw) {
        set_relay(SMR_B, OFF); set_relay(SMR_G, OFF); set_relay(SMR_P, OFF);
        return SMR_FAULT;
    }

    // Dong Relay cuc am va Relay nap truoc
    set_relay(SMR_G, ON);
    set_relay(SMR_P, ON);

    // Cho nap tu dien qua dien tro han dong 20 Ohm
    delay_ms(150);

    if (v_inverter_cap >= (v_batt * 0.90f)) { // Tu dat tren 90% dien ap danh dinh
        set_relay(SMR_B, ON); // Dong tiep diem chinh cuc duong
        delay_ms(20);
        set_relay(SMR_P, OFF); // Ngat relay nap truoc de bao ve dien tro
        return SMR_CONNECTED;
    } else {
        // Phat hien cham chap hoac hong tu
        set_relay(SMR_B, OFF); set_relay(SMR_G, OFF); set_relay(SMR_P, OFF);
        return SMR_FAULT;
    }
}

2. Nguyên lý tăng áp Boost Converter

Bộ kích điện sử dụng một cuộn kháng (Reactor $L$) và hai van bán dẫn công suất IGBT kích hoạt theo điều chế độ rộng xung (PWM) tần số xấp xỉ $10\text{ kHz}$ để đưa điện áp từ $201.6\text{V}$ lên tối đa $500\text{V DC}$:

$$\Delta V = L \cdot \frac{di}{dt} \implies V_{\text{out}} = \frac{1}{1 - D} \cdot V_{\text{in}}$$

Trong đó $D$ là tỷ số chu kỳ xung (Duty Cycle: $0 \le D < 1$). Nhờ nâng cao điện áp lên $500\text{V}$, dòng điện dẫn truyền qua cáp giảm xuống đáng kể theo định luật Joule:

$$P = V \cdot I \implies I = \frac{P}{V}, \quad Q_{\text{loss}} = I^2 \cdot R \cdot t = \left(\frac{P}{V}\right)^2 \cdot R \cdot t$$

Khi điện áp $V$ tăng gấp 2.48 lần, tổn hao nhiệt năng trên dây dẫn giảm $(2.48)^2 \approx 6.15$ lần, giúp thu nhỏ kích thước cuộn dây stator motor và tăng hiệu suất bộ biến tần.

Testing và quy trình chẩn đoán mã lỗi

Quy trình bảo dưỡng và xử lý sự cố hệ thống Hybrid yêu cầu quy chuẩn chẩn đoán thông qua các thông số vận hành tức thời (Data List) và bộ mã lỗi chuyên biệt (Diagnostic Trouble Codes - DTC).

  +--------------------------------------------------------------------------------+
  |                   QUY TRINH KIEM TRA AN TOAN DIEN CAO AP (HV)                 |
  +--------------------------------------------------------------------------------+
  |  1. Tat Ready-OFF, ngat khoa dien thong minh Smart Key                         |
  |  2. Thao coc am (-) binh ac quy phu 12V trong khoang hanh ly                   |
  |  3. Mang gang tay cach dien chuyen dung Class 0 (Cach dien 1000V)              |
  |  4. Rut chot tay nam sua chua (Service Plug Grip) de ngat doi pack pin 201.6V  |
  |  5. Doi toi thieu 10 phut de tu dien trong Inverter xa hoan toan nang luong    |
  |  6. Do dien ap giua cac cuc cao ap va vo xe (Yeu cau: V = 0.00V)               |
  |  7. Kiem tra do cach dien bang Mega-ohmmeter tai 500V DC (Dien tro R > 1.0 MΩ) |
  +--------------------------------------------------------------------------------+
Mã lỗi (DTC) Mô tả hệ thống (Description) Nguyên nhân cốt lõi (Root Cause) Giải pháp xử lý (Action Plan)
P0A80 Replace Hybrid Battery Pack Điện áp chênh lệch giữa các block pin $\Delta V > 0.3\text{V}$ Kiểm tra nội trở, cân bằng cell hoặc thay pack pin
P0A0D High Voltage System Interlock Circuit Open Khóa liên động nắp Inverter hoặc Service Plug hở mạch Kiểm tra chốt cắm an toàn và công tắc hành trình
P0A94 DC/DC Converter Performance Hư hỏng mạch hạ áp phụ hoặc quá nhiệt bộ đổi nguồn Đo xung kích van IGBT và kiểm tra bơm nước làm mát HV
P3000 Battery Control System Malfunction Lỗi giao tiếp giữa Battery ECU và Hybrid CPU Kiểm tra điện trở kết thúc bus CAN ($60\ \Omega$) và giắc cắm
P0A78 Drive Motor Inverter Performance Lỗi mạch cảm biến dòng hoặc hỏng IPM dẫn động MG2 Kiểm tra ngắn mạch cuộn dây stator MG2 và cụm IGBT

Đổi mới và đóng góp

1. Chu trình Atkinson kết hợp van thông minh VVT-i

Động cơ 1NZ-FXE làm trễ thời điểm đóng xupap nạp (từ $61^\circ$ đến $102^\circ$ sau điểm chết dưới ABDC). Một phần hòa khí được đẩy ngược lại đường ống nạp trong giai đoạn đầu của kỳ nén, giúp:

  • Giảm công nén cản trở trục khuỷu ($W_{\text{comp}}$).
  • Duy trì tỷ số giãn nở sinh công thực tế cao ($13.0:1$), chuyển hóa tối đa áp suất cháy thành công cơ học.
  • Cải thiện hiệu suất nhiệt tổng thể của động cơ lên tới $37.5%$ (vượt trội so với mức $28% - 30%$ của chu trình Otto cùng thời kỳ).
                  Chu trinh Otto truyen thong:
                  [ Nen ] ==============> [ No / Gian no ]   (Ti so Nen == Ti so Gian no)

                  Chu trinh Atkinson (1NZ-FXE):
                  [ Xupap dong tre ] -> [ Nen Ngan ] ======> [ Gian No Dai ] (Ti so Gian no > Nen)

2. Tối ưu hóa rotor motor MG2 dạng chữ V

Trên thế hệ THS-II, nam châm vĩnh cửu bên trong rotor của motor kéo MG2 được xếp theo hình chữ V đa cực thay vì cấu trúc thẳng phẳng truyền thống. Cải tiến này giúp:

  • Tập trung mật độ từ thông tại khe hở không khí giữa rotor và stator.
  • Tăng mô-men xoắn đầu ra lên $400\text{ N}\cdot\text{m}$ ngay tại dải vận tốc $0\text{ vòng/phút}$.
  • Tăng mật độ công suất của MG2 thêm $50%$ so với thế hệ THS-I tiền nhiệm mà không làm tăng kích thước cơ học.

Ứng dụng thực tế và triển khai

Hệ thống THS-II trên Toyota Prius 2007 đã chứng minh tính thực tiễn cao trong phân khúc xe xanh:

  • Điều kiện đô thị dừng đỗ liên tục: Xe hoạt động ở chế độ thuần điện (EV Mode) hoàn toàn thông qua MG2 tại dải tốc độ $< 40\text{ km/h}$, triệt tiêu hoàn toàn lượng nhiên liệu tiêu thụ và khí thải trong giai đoạn khởi hành.
  • Tái tạo năng lượng phanh (Regenerative Braking): Trong quá trình giảm tốc, lực quán tính của xe truyền ngược qua bánh xe làm quay rotor MG2. MG2 đóng vai trò là máy phát điện xoay chiều 3 pha, nắn dòng qua cầu diode của Inverter để nạp ngược lại pin HV, thu hồi tới $60%$ động năng thông thường bị lãng phí dưới dạng nhiệt phanh.
  • Chi phí vận hành và tính kinh tế: Mức tiêu hao nhiên liệu đo kiểm đạt xấp xỉ $4.3 - 4.7\text{ lít}/100\text{ km}$ trong đô thị, tiết kiệm hơn $45%$ chi phí nhiên liệu so với dòng xe sedan cùng phân khúc sử dụng động cơ đốt trong truyền thống (như Toyota Corolla 1.8L).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  1. Khối pin công nghệ Niken - Kim loại Hydrua (Ni-MH) có mật độ năng lượng trọng lượng ($\approx 45 - 60\text{ Wh/kg}$) thấp hơn đáng kể so với pin Lithium-ion hiện đại ($> 150\text{ Wh/kg}$).
  2. Hệ thống THS-II 2007 chưa tích hợp cổng sạc ngoài (Plug-in), mọi năng lượng điện đều phải chuyển hóa nội tại gián tiếp từ xăng qua MG1/MG2.
  3. Bộ biến đổi điện Inverter thế hệ cũ sử dụng van Si-IGBT (Silicon), tổn hao đóng cắt và tỏa nhiệt cao hơn so với công nghệ vật liệu bán dẫn SiC (Silicon Carbide) hoặc GaN (Gallium Nitride) hiện nay.

Hướng phát triển đề xuất

  • Nâng cấp pack pin thể rắn (Solid-State Battery) hoặc Lithium Iron Phosphate ($LiFePO_4$) đi kèm bộ quản lý pin (BMS) hỗ trợ cân bằng cell chủ động (Active Cell Balancing).
  • Ứng dụng vi điều khiển 32-bit lõi kép hỗ trợ mạng giao tiếp CAN-FD hoặc FlexRay, nâng cao tốc độ phản hồi điều khiển vòng lặp kín giữa Inverter và motor kéo.

Đối tượng hưởng lợi

+------------------------------------------------------------------------------------+
|                               DOI TUONG HUONG LOI                                  |
+------------------------------------------------------------------------------------+
|                                                                                    |
|   [ SINH VIEN NGANH CO KHI DONG LUC ]                                              |
|   -> Tiep can tai lieu ky thuat chuyen sau ve chu trinh Atkinson, bo PSD va Inverter|
|   -> Nguon tu lieu tham khao chuan xac cho do an tot nghiep va nghien cuu HEV/EV   |
|                                                                                    |
|   [ KY THUAT VIEN & GARAGE O TO ]                                                  |
|   -> Nam vung quy trinh an toan dien cao ap (tren 200V - 500V)                     |
|   -> So do chan doan ma loi DTC (P0A80, P0A0D, P0A94) va phuong phap do Mega-ohm   |
|                                                                                    |
|   [ NHA NGHIEN CUU & KY SU PHAT TRIEN ]                                            |
|   -> Mo hinh hoa chien luoc quan ly nang luong SOC 60%                             |
|   -> Nen tang phat trien bo chuyen doi dien cong suat cao the he tiep theo         |
+------------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Điện áp 500V trong hệ thống Hybrid THS-II được tạo ra từ đâu?

Điện áp $500\text{V DC}$ không xuất phát trực tiếp từ pin mà được chuyển đổi từ điện áp danh định $201.6\text{V DC}$ của khối pin Ni-MH thông qua mạch Boost Converter (Bộ tăng áp tích hợp trong cụm Inverter). Mạch này sử dụng cuộn kháng cảm ứng $L$ và van điều khiển IGBT để kích điện áp lên mức từ $500\text{V}$ đến $650\text{V DC}$ trước khi chuyển đổi sang dòng xoay chiều 3 pha cấp cho motor MG2.

2. Tại sao hệ thống luôn duy trì mức nạp pin (SOC) ở khoảng 60%?

Mức $60%$ SOC là điểm làm việc tối ưu giúp bảo toàn tuổi thọ hóa học của cell pin Ni-MH, ngăn ngừa hiện tượng quá nạp (Overcharge) khi xe xuống dốc dài và tránh tình trạng sụt áp quá mức (Overdischarge) khi tăng tốc ngặt, duy trì độ bền pack pin tương đương vòng đời xe ($> 10\text{ năm}$).

3. Service Plug Grip đóng vai trò gì trong an toàn lao động?

Tay nắm ngắt mạch sửa chữa (Service Plug Grip) được mắc nối tiếp tại điểm giữa của 28 module pin (chia khối pin $201.6\text{V}$ thành 2 cụm độc lập $\approx 100\text{V}$). Khi rút chốt, mạch hở hoàn toàn, đồng thời công tắc liên động (Interlock Switch) gửi tín hiệu ngắt toàn bộ rơ-le SMR, triệt tiêu điện áp cao ra ngoài khoang động cơ.

4. Hệ dẫn động THS-II có cần sử dụng hộp số biến thiên vô cấp CVT truyền thống không?

Không. Hệ thống THS-II sử dụng bộ bánh răng hành tinh (Power Split Device - PSD). Bằng cách điều khiển tốc độ và chiều quay của máy phát MG1 thông qua Inverter, tỷ số truyền giữa động cơ xăng ICE và trục bánh xe MG2 được thay đổi liên tục một cách êm dịu mà không cần dây đai, bánh đai hay đĩa ma sát ly hợp, tạo nên cơ cấu biến thiên vô cấp điện tử (e-CVT).

5. Dụng cụ nào bắt buộc phải có khi kiểm tra sửa chữa mạch cao áp xe Hybrid?

Kỹ thuật viên bắt buộc phải trang bị:

  • Găng tay cách điện chuyên dụng Class 0 (chịu điện áp $1.000\text{V}$).
  • Đồng hồ đo vạn năng đạt tiêu chuẩn CAT III 1000V hoặc CAT IV 600V.
  • Đồng hồ đo điện trở cách điện chuyên dụng (Mega-ohmmeter) phát điện áp thử nghiệm $500\text{V DC}$ để kiểm tra dòng rò vỏ xe (yêu cầu điện trở cách điện $R_{\text{iso}} > 1.0\text{ M}\Omega$).

Kết luận

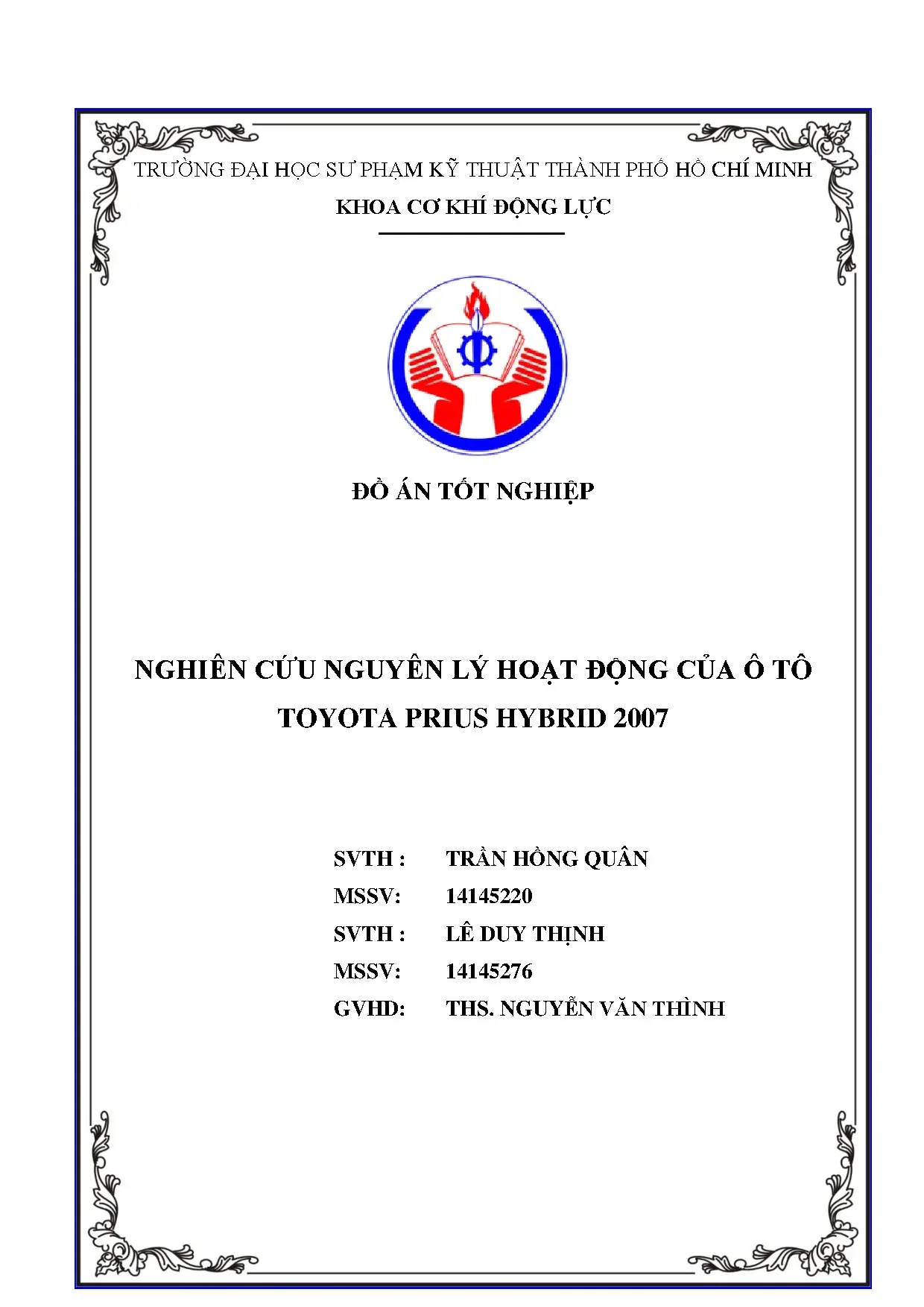

Đồ án "Nghiên cứu nguyên lý hoạt động của ô tô Toyota Prius Hybrid 2007" đã giải quyết thấu đáo và hệ thống hóa toàn bộ bức tranh công nghệ của hệ thống truyền động Hybrid tiên tiến THS-II. Bằng cách kết hợp giữa động cơ chu trình Atkinson 1NZ-FXE tối ưu nhiệt động lực học, cơ cấu phân chia công suất bánh răng hành tinh thông minh e-CVT và hệ thống điện tử công suất Inverter/Converter hiệu suất cao, Toyota Prius 2007 đã thiết lập chuẩn mực về khả năng tiết kiệm nhiên liệu, giảm thiểu khí xả và độ tin cậy vận hành.

Nghiên cứu không chỉ dừng lại ở góc độ lý thuyết mà còn cung cấp bộ cẩm nang hoàn chỉnh về sơ đồ mạch điện, giao thức truyền thông CAN, thuật toán an toàn điện áp cao và quy trình chẩn đoán mã lỗi thực tiễn. Đây là nguồn tài liệu kỹ thuật có giá trị ứng dụng thực tiễn cao dành cho sinh viên, kỹ sư và kỹ thuật viên ngành công nghệ kỹ thuật ô tô trong bối cảnh quá độ sang kỷ nguyên phương tiện điện hóa và giao thông xanh bền vững.
