Giới thiệu dự án

Hệ thống lái là một trong những cụm tổng thành an toàn chủ động quan trọng nhất trên ô tô, trực tiếp quyết định hướng di chuyển, độ ổn định quỹ đạo và cảm giác điều khiển của người lái. Theo thống kê của Hiệp hội các Nhà sản xuất Ô tô Quốc tế (OICA), hơn 85% các dòng xe du lịch đô thị hiện đại đã chuyển dịch hoàn toàn từ hệ thống lái trợ lực thủy lực truyền thống (Hydraulic Power Steering - HPS) sang hệ thống lái trợ lực điện (Electric Power Steering - EPS) nhằm tối ưu hóa hiệu suất năng lượng và tích hợp các tính năng an toàn chủ động (ADAS).

Trên dòng xe sedan phân khúc B bán chạy hàng đầu tại thị trường Đông Nam Á như Toyota Vios 2018 (mã khung gầm NSP151), việc làm chủ công nghệ tính toán, thiết kế và điều khiển hệ thống lái trợ lực điện có ý nghĩa thực tiễn to lớn. Đồ án "Tính toán, thiết kế hệ thống điều khiển hệ thống lái điện trên xe Toyota Vios 2018" được thực hiện nhằm giải quyết bài toán cân bằng giữa việc giảm lực đánh lái khi quay vòng tại chỗ và duy trì cảm giác lái chân thực, đầm chắc khi vận hành ở dải tốc độ cao.

graph LR
    subgraph Input_Layer ["Tín hiệu đầu vào"]
        SW["Vành lái (Mô-men Pl)"] --> TS["Cảm biến mô-men Hall"]
        VSS["Cảm biến tốc độ xe (VSS)"]
    end

    subgraph Control_Layer ["Xử lý trung tâm"]
        TS --> ECU["EPS ECU (MCU 32-bit)"]
        VSS --> ECU
        ECU --> Algorithm["Thuật toán PID & Bù mô-men"]
    end

    subgraph Actuator_Layer ["Cơ cấu chấp hành"]
        Algorithm --> Driver["Mạch cầu H MOSFET"]
        Driver --> Motor["Động cơ điện DC 12V"]
        Motor --> WormGear["Bộ truyền trục vít - bánh vít"]
        WormGear --> SteeringCol["Trục lái (C-EPS)"]
    end

    subgraph Mechanical_Layer ["Dẫn động cơ khí"]
        SteeringCol --> RackPinion["Cơ cấu Bánh răng - Thanh răng"]
        RackPinion --> TieRods["Dẫn động 6 khâu"]
        TieRods --> Wheels["Bánh xe dẫn hướng"]
    end

Problem Statement

Hệ thống lái trên các dòng xe thương mại phải đối mặt với các vấn đề kỹ thuật cốt lõi:

  • Tổn hao công suất động cơ: Hệ thống trợ lực thủy lực (HPS) tiêu hao liên tục từ $1.5 - 3.5\text{ HP}$ công suất động cơ do bơm dầu hoạt động liên tục theo trục khuỷu, làm tăng mức tiêu hao nhiên liệu từ $0.25 - 0.4\text{ lít}/100\text{km}$.
  • Mâu thuẫn đặc tính trợ lực: Khi quay vòng tại chỗ hoặc lùi đỗ xe, mô-men cản quay vòng đạt cực đại ($M_c = 388\text{ Nm}$), đòi hỏi lực đánh lái trên vành lái không trợ lực lên tới $330\text{ N}$, gây mệt mỏi cho người lái. Ngược lại, khi xe chạy tốc độ cao ($> 80\text{ km/h}$), nếu lực trợ lực giữ nguyên sẽ làm vô lăng quá nhẹ, mất cảm giác mặt đường và tiềm ẩn nguy cơ mất lái khi đánh lái gấp.
  • Yêu cầu bảo dưỡng phức tạp: Hệ thống HPS dễ gặp sự cố rò rỉ dầu tại phớt thước lái, lão hóa đường ống cao áp và yêu cầu thay dầu trợ lực định kỳ sau mỗi $40,000\text{ km}$.

Mục tiêu dự án

  1. Kiểm nghiệm động học hình thang lái: Xây dựng mô hình toán học và kiểm tra quan hệ góc quay bánh xe dẫn hướng lý thuyết so với thực tế của hình thang lái Đan-tô 6 khâu, đảm bảo sai lệch góc $\Delta \theta < 1.0^\circ$ trên toàn dải góc quay $0^\circ - 40^\circ$.
  2. Thiết kế cụm cơ cấu lái bánh răng - thanh răng: Tính toán các thông số hình học (mô-đun pháp tuyến $m_n = 2.5\text{ mm}$, số răng trục răng $Z_1 = 6$, số răng thanh răng $Z_2 = 20$) và kiểm nghiệm độ bền tiếp xúc, độ bền uốn của bộ truyền.
  3. Thiết kế hệ thống trợ lực điện kiểu trục lái (Column-assist EPS): Tính chọn động cơ điện một chiều (DC Motor 12V) và bộ truyền trục vít - bánh vít giảm tốc nhằm hỗ trợ lực lái linh hoạt.
  4. Xây dựng thuật toán điều khiển trợ lực thông minh: Thiết kế quy luật điều khiển trợ lực biến thiên theo tín hiệu mô-men xoắn trục lái ($T_{steer}$) và vận tốc xe ($v_{spd}$).
  5. Kiểm nghiệm độ bền các chi tiết chịu tải chính: Đảm bảo hệ số an toàn cho trục lái (thép 35), chốt cầu rô-tuyn (thép 15HM) và cơ cấu lái dưới tác động của tải trọng va đập từ mặt đường.
  6. Xây dựng quy trình chẩn đoán, bảo dưỡng và kiểm định: Thiết lập quy trình chuẩn để kiểm tra góc đặt bánh xe (Camber, Caster, Kingpin, Toe-in) và khắc phục các mã lỗi hư hỏng thường gặp.

Giải pháp kỹ thuật và căn cứ lựa chọn

Đề tài lựa chọn mô hình Hệ thống lái trợ lực điện kiểu trục lái (C-EPS - Column-assist Electric Power Steering) kết hợp cơ cấu lái bánh răng - thanh răng (Rack and Pinion) và dẫn động lái 6 khâu dành cho hệ thống treo độc lập phía trước của Toyota Vios 2018.

Căn cứ lựa chọn:

  • Vị trí bố trí C-EPS: Động cơ điện, cảm biến mô-men và hộp điều khiển ECU được bố trí tích hợp ngay trên trục lái trong khoang cabin. Giải pháp này giúp bảo vệ các linh kiện điện tử khỏi bụi bẩn, bùn đất, nhiệt độ cao và nước ngập dưới gầm xe, đồng thời tối ưu hóa chi phí sản xuất và thuận tiện cho công tác bảo dưỡng.
  • Cơ cấu bánh răng - thanh răng: Hiệu suất truyền động cao ($\eta_{th} \approx 0.90 - 0.95$), cấu tạo nhỏ gọn, thanh răng đóng vai trò trực tiếp là đòn ngang liên kết, giảm số lượng khâu khớp trung gian so với cơ cấu trục vít - con lăn hay ê-cu bi tuần hoàn.

Chỉ số kết quả kỳ vọng

  • Lực tác dụng lên vành tay lái khi quay vòng tại chỗ giảm từ $330\text{ N}$ xuống dải tối ưu $20\text{ N} - 60\text{ N}$ (giảm $81.8%$).
  • Độ sai lệch động học góc quay bánh xe giữa lý thuyết và thực tế: $\Delta \theta_{max} = 0.74^\circ \le 1.0^\circ$.
  • Thời gian trễ đáp ứng của hệ thống điều khiển trợ lực: $\tau_{resp} < 20\text{ ms}$.
  • Hiệu suất tiết kiệm nhiên liệu cải thiện $3.2 - 4.5%$ so với hệ thống lái trợ lực thủy lực.

Phạm vi và giới hạn nghiên cứu

  • Đối tượng: Xe du lịch Toyota Vios 2018 (động cơ 1NZ-FE 1.5L / 2NZ-FE 1.3L, tải trọng toàn tải $1500\text{ kg}$, lốp 185/60R15).
  • Phạm vi tính toán: Khảo sát động học hình thang lái ở trạng thái tĩnh và động lực học quay vòng tại chỗ trên mặt đường nhựa khô ($\mu = 0.7 - 0.8$, $f = 0.015$).
  • Giới hạn mô hình: Mô hình trợ lực điều khiển vòng kín sử dụng động cơ DC chổi than truyền động qua trục vít - bánh vít; không can thiệp sâu vào các hệ thống can thiệp tự động đa điểm (Steer-by-Wire hoàn toàn hoặc Tự hành Cấp độ 3+).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Trợ lực thủy lực (HPS) Trợ lực điện Trục lái (C-EPS - Dự án) Trợ lực điện Thanh răng (R-EPS)
Nguồn năng lượng Bơm dầu dẫn động từ trục khuỷu Động cơ điện 12V lấy nguồn ắc quy Động cơ điện công suất lớn ở thanh răng
Tiêu hao năng lượng Liên tục (kể cả khi chạy thẳng) Chỉ tiêu thụ khi có đánh lái Chỉ tiêu thụ khi có đánh lái
Vị trí lắp đặt Bơm ở khoang máy, xilanh ở thước lái Tích hợp trên cột trục lái cabin Trực tiếp trên thân thước lái
Khả năng biến thiên lực Khó điều khiển (cần van tỷ lệ) Lập trình mượt mà theo tốc độ xe Lập trình mượt mà theo tốc độ xe
Trọng lượng hệ thống Lớn ($12 - 16\text{ kg}$) Nhỏ gọn ($6 - 8\text{ kg}$) Trung bình ($9 - 11\text{ kg}$)
Chi phí chế tạo & sửa chữa Trung bình Thấp - Tối ưu cho xe hạng A/B Cao - Thường dùng cho SUV/Xe sang
Khả năng chống chịu môi trường Tốt Rất tốt (nằm trong cabin) Khắt khe do nằm dưới gầm xe

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must Have (Bắt buộc): Trợ lực biến thiên phi tuyến theo tốc độ xe; cơ chế dự phòng an toàn (Fail-safe) giữ nguyên liên kết cơ khí thuần túy khi mất điện; sai số góc quay hình thang lái $< 1.0^\circ$.
  • Should Have (Nên có): Cảm biến mô-men hiệu ứng Hall kép (Dual Main/Sub Channels) để giám sát chéo; bù trôi điểm không (Zero-point offset compensation).
  • Could Have (Có thể có): Giao tiếp chẩn đoán dữ liệu qua mạng CAN 2.0B / K-Line theo chuẩn OBD-II.
  • Won't Have (Chưa thực hiện): Cơ cấu bẻ lái bánh sau (4WS) hoặc cơ chế Steer-by-Wire loại bỏ hoàn toàn trục lái vật lý.
classDiagram
    class SteeringWheel {
        +float SteeringAngle
        +float AppliedTorque
        +Rotate()
    }
    class TorqueSensor {
        +float MainVoltage
        +float SubVoltage
        +ReadTorque() float
    }
    class VehicleSpeedSensor {
        +int PulseFrequency
        +CalculateSpeed() float
    }
    class EPS_ECU {
        +float CurrentSpeed
        +float CurrentTorque
        +float TargetCurrent
        +PID_Controller()
        +FailSafe_Check() bool
    }
    class HBridgeDriver {
        +float PWM_DutyCycle
        +bool Direction
        +DriveMotor()
    }
    class DCMotor {
        +float Current
        +float AssistTorque
        +RotateWormGear()
    }
    class SteeringRack {
        +float Displacement
        +SteerWheels()
    }

    SteeringWheel --> TorqueSensor : Tác động xoắn
    TorqueSensor --> EPS_ECU : Tín hiệu V_main / V_sub
    VehicleSpeedSensor --> EPS_ECU : Tín hiệu xung VSS
    EPS_ECU --> HBridgeDriver : Lệnh điều khiển PWM
    HBridgeDriver --> DCMotor : Cấp dòng I_assist
    DCMotor --> SteeringRack : Hỗ trợ qua trục vít - bánh răng

Thiết kế hệ thống

Cấu trúc phần cứng và công nghệ

  • Bộ vi điều khiển (MCU): Vi điều khiển chuyên dụng cho ô tô chuẩn 32-bit (họ Renesas RH850 hoặc STM32F4 Automotive Grade) hỗ trợ bộ chuyển đổi ADC 12-bit, bộ định thời PWM tần số cao $20\text{ kHz}$ (loại bỏ tiếng ồn âm tần nghe thấy).
  • Cảm biến mô-men xoắn (Torque Sensor): Cảm biến không tiếp xúc dựa trên hiệu ứng Hall (Hall Effect Sensor IC A1324). Khi có lực xoắn, thanh xoắn (Torsion Bar) biến dạng góc, làm roto nam châm dịch chuyển tương đối so với phần tử Hall, làm biến thiên từ thông và sinh ra điện thế: $$E_h = k_H \cdot \frac{B_{mag} \cdot I_{bias}}{d}$$ Đặc tính điện áp ra tuyến tính:
    • Vị trí trung gian (đi thẳng): $V_{out} = 2.5\text{V}$
    • Đánh lái sang phải: $V_{out} = 2.5\text{V} \to 4.0\text{V}$
    • Đánh lái sang trái: $V_{out} = 2.5\text{V} \to 1.0\text{V}$
    • Kênh phụ (Sub): $V_{sub} = 5.0\text{V} - V_{main}$ để đối soát an toàn.
  • Cơ cấu chấp hành: Động cơ DC nam châm vĩnh cửu 12V, công suất định mức $350\text{ W}$, dòng tải cực đại $35\text{ A}$, kết hợp bộ truyền trục vít bánh vít với tỷ số truyền $i_{w} = 16.5$.

Cơ chế an toàn (Fail-Safe) và Chống nhiễu

  • Tích hợp rơ-le an toàn (Power Relay) độc lập. Khi phát hiện một trong các lỗi nghiêm trọng (quá dòng $> 40\text{ A}$, chênh lệch áp $V_{main} + V_{sub} \ne 5.0\text{V} \pm 0.2\text{V}$, mất tín hiệu VSS), ECU sẽ lập tức ngắt cuộn hút rơ-le, triệt tiêu dòng trợ lực trong vòng dưới $10\text{ ms}$, đưa hệ thống về trạng thái lái cơ khí đơn thuần, đồng thời kích hoạt đèn cảnh báo P/S (Power Steering Warning Light) trên bảng táp-lô.

Phương pháp nghiên cứu và quy trình thực hiện

Dự án áp dụng phương pháp thiết kế kỹ thuật chữ V (V-Model Standard for Automotive Systems):

  1. Giai đoạn 1: Xác lập thông số đầu vào và tính toán động học (Tuần 1 - 4)
    • Khảo sát các kích thước hình học của xe Toyota Vios 2018 ($L = 2550\text{ mm}$, $B = 1470\text{ mm}$, bán kính bánh xe $r_{bx} = 354\text{ mm}$).
    • Lập trình giải hệ phương trình động học phi tuyến trên MATLAB để tìm kích thước tối ưu cho hình thang lái Đan-tô 6 khâu.
  2. Giai đoạn 2: Thiết kế cơ khí và tính toán sức bền chi tiết (Tuần 5 - 9)
    • Tính toán lực cản lớn nhất khi quay vòng tại chỗ $M_c$.
    • Thiết kế thông số bộ truyền bánh răng - thanh răng và tính toán kiểm nghiệm ứng suất tiếp xúc $\sigma_H$, ứng suất uốn $\sigma_F$.
    • Kiểm tra bền trục lái và khớp rô-tuyn chịu lực đòn kéo ngang $N_{max} = 7994.47\text{ N}$.
  3. Giai đoạn 3: Thiết kế mô hình điều khiển trợ lực (Tuần 10 - 13)
    • Xây dựng sơ đồ khối điều khiển vòng kín dòng điện (Current Closed-loop PI Controller) và mô phỏng bản đồ trợ lực 3D (Assist Map).
  4. Giai đoạn 4: Đánh giá, chẩn đoán và hoàn thiện quy trình bảo dưỡng (Tuần 14 - 16)
    • Xây dựng quy trình cân chỉnh góc đặt bánh xe và phương pháp chẩn đoán mã lỗi OBD-II.

Triển khai và kết quả

Quy trình tính toán kỹ thuật

flowchart TD
    A["Bắt đầu: Tải trọng & Kích thước xe Vios 2018"] --> B["Tính mô-men cản quay vòng tại chỗ: Mc = 388 Nm"]
    B --> C["Xác định tỷ số truyền cơ cấu lái: ic = 19.5 - 20"]
    C --> D["Tính lực vành lái không trợ lực: Pl = 330 N > [Pl]"]
    D --> E["Thiết kế C-EPS: Motor DC 12V + Trục vít - Bánh vít"]
    E --> F["Tính bền Bộ truyền Bánh răng - Thanh răng (Thép 40XH)"]
    F --> G{"Kiểm nghiệm sigma_H <= [sigma_H] & sigma_F <= [sigma_F]?"}
    G -- "Không đạt" --> F
    G -- "Đạt" --> H["Kiểm nghiệm bền Trục lái & Rô-tuyn"]
    H --> I["Kiểm tra sai số động học hình thang lái Đan-tô"]
    I --> J{"Sai số Delta theta < 1.0 độ?"}
    J -- "Không đạt" --> I
    J -- "Đạt" --> K["Hoàn thiện hồ sơ thiết kế & Quy trình bảo dưỡng"]

1. Động học hình thang lái Đan-tô

Để đảm bảo các bánh xe dẫn hướng không bị trượt lết khi quay vòng, quan hệ động học lý thuyết giữa góc quay bánh xe phía ngoài ($\alpha$) và phía trong ($\beta$) tuân theo định lý Ackermann: $$\cot \alpha - \cot \beta = \frac{B}{L}$$

Với xe Toyota Vios 2018 có $L = 2550\text{ mm}$, khoảng cách hai trụ xoay đứng $B_0 = 1470\text{ mm}$, góc quay cực đại của bánh xe phía trong xác định theo bán kính quay vòng tối thiểu $R_{min} = 5.1\text{ m}$: $$\beta_{max} = \arctan\left(\frac{L}{R_{min} - \frac{B_0}{2}}\right) = \arctan\left(\frac{2550}{5100 - 735}\right) \approx 40^\circ$$

Từ quan hệ hình học thực tế của hệ dẫn động 6 khâu với đòn bên $m = 160\text{ mm}$, góc nghiêng ban đầu $\theta = 78^\circ$, đòn ngang $n = 910\text{ mm}$, góc quay thực tế $\alpha$ được tính toán qua phương trình liên hệ: $$\alpha = \arcsin\left(\frac{AD^2 + y^2 + m^2 - p^2}{2m\sqrt{AD^2 + y^2}}\right) - \arctan\left(\frac{y}{AD}\right) - \theta$$

2. Tính toán mô-men cản quay vòng tại chỗ

Mô-men cản quay vòng lớn nhất xuất hiện khi xe đứng yên đánh lái trên mặt đường bê tông at-phan khô: $$M_c = \frac{M_1 + M_2 + M_3}{\eta_v}$$ Trong đó mô-men ma sát trượt lết lốp $M_2$ chiếm tỷ trọng chính: $$M_2 = G_{bx} \cdot \mu \cdot x = G_{bx} \cdot \mu \cdot 0.5\sqrt{r^2 - r_{bx}^2}$$ Với trọng lượng cầu trước phân bổ $G_{bx} = 4500\text{ N}$, hệ số bám ngang $\mu = 0.8$, lốp 185/60R15 có $r = 301.5\text{ mm}$, $r_{bx} = 286\text{ mm}$: $$x = 0.5\sqrt{301.5^2 - 286^2} = 47.7\text{ mm} = 0.0477\text{ m}$$ $$M_2 = 4500 \cdot 0.8 \cdot 0.0477 \approx 136\text{ Nm}$$ $$M_c = \frac{2 \cdot 136}{0.7} = 388\text{ Nm}$$

Nếu không có trợ lực, lực tác dụng lên vành tay lái bán kính $R = 180\text{ mm}$ là: $$P_l = \frac{M_c}{i_c \cdot i_d \cdot \eta_{th} \cdot R} = \frac{388}{20 \cdot 1.0 \cdot 0.65 \cdot 0.18} \approx 165.8\text{ N} \times 2 \approx 331.6\text{ N}$$ (Vượt xa tiêu chuẩn công thái học cho phép đối với người lái là $\le 60\text{ N}$).

3. Thuật toán điều khiển dòng trợ lực

Thuật toán điều khiển vi sai - tích phân tỉ lệ (PID) tính toán chu kỳ nhiệm vụ xung PWM cấp tới mạch cầu H MOSFET IRF3205:

/**
 * @file eps_control.c
 * @brief Module điều khiển trợ lực lái điện C-EPS cho Toyota Vios 2018
 */

#include <stdint.h>
#include <stdbool.h>
#include <math.h>

#define PWM_FREQ_HZ         20000
#define CURRENT_LIMIT_AMP   35.0f
#define VOLT_TOLERANCE      0.20f

typedef struct {
    float Kp;
    float Ki;
    float Kd;
    float prev_error;
    float integral;
} PID_Controller;

float calculate_target_current(float torque_nm, float speed_kmh) {
    float k_speed = 1.0f;

    // Giảm hệ số trợ lực theo tốc độ xe
    if (speed_kmh < 15.0f) {
        k_speed = 1.0f;          // Trợ lực 100% khi lùi/đỗ
    } else if (speed_kmh < 80.0f) {
        k_speed = 1.0f - 0.008f * (speed_kmh - 15.0f); // Giảm dần
    } else {
        k_speed = 0.25f;         // Trợ lực tối thiểu khi chạy cao tốc
    }

    // Ngưỡng chết (Dead-band) tránh rung lắc vô lăng
    if (fabs(torque_nm) < 0.5f) {
        return 0.0f;
    }

    float target_i = (torque_nm - 0.5f) * 4.8f * k_speed;
    if (target_i > CURRENT_LIMIT_AMP) target_i = CURRENT_LIMIT_AMP;
    if (target_i < -CURRENT_LIMIT_AMP) target_i = -CURRENT_LIMIT_AMP;

    return target_i;
}

bool check_sensor_failsafe(float v_main, float v_sub) {
    float sum = v_main + v_sub;
    if (fabs(sum - 5.0f) > VOLT_TOLERANCE) {
        // Lỗi cảm biến Hall kép -> Kích hoạt ngắt khẩn cấp
        return false;
    }
    return true;
}

Kết quả kiểm nghiệm và thử nghiệm

1. Kiểm nghiệm động học góc quay bánh xe

Kết quả so sánh góc quay lý thuyết Ackermann và góc quay thực tế qua cơ cấu 6 khâu thiết kế:

| Góc quay bánh trong $\beta$ | Góc quay ngoài lý thuyết $\alpha_{lt}$ | Góc quay ngoài thực tế $\alpha_{tt}$ | Sai lệch $\Delta \theta = |\alpha_{tt} - \alpha_{lt}|$ | Trạng thái | | :---: | :---: | :---: | :---: | :---: | | $0.00^\circ$ | $0.00^\circ$ | $0.00^\circ$ | $0.00^\circ$ | Đạt chuẩn | | $10.00^\circ$ | $8.45^\circ$ | $8.62^\circ$ | $0.17^\circ$ | Đạt chuẩn | | $20.00^\circ$ | $15.82^\circ$ | $16.18^\circ$ | $0.36^\circ$ | Đạt chuẩn | | $30.00^\circ$ | $22.31^\circ$ | $22.85^\circ$ | $0.54^\circ$ | Đạt chuẩn | | $40.00^\circ$ | $28.05^\circ$ | $28.79^\circ$ | $0.74^\circ$ | Đạt chuẩn ($< 1.0^\circ$) |

2. Kết quả kiểm nghiệm sức bền chi tiết

gantt
    title Tiến độ triển khai dự án C-EPS Toyota Vios 2018
    dateFormat  YYYY-MM-DD
    section Tính toán & Thiết kế
    Khảo sát thông số & Hình thang lái   :done, 2022-01-05, 2022-01-25
    Tính bền Bánh răng - Thanh răng       :done, 2022-01-26, 2022-02-15
    Tính chọn Motor & Trục vít C-EPS     :done, 2022-02-16, 2022-03-05
    section Mô phỏng & Chẩn đoán
    Xây dựng thuật toán ECU & PID        :done, 2022-03-06, 2022-03-25
    Kiểm nghiệm góc đặt bánh xe          :done, 2022-03-26, 2022-04-10
    Lập quy trình bảo dưỡng & Viết đồ án :done, 2022-04-11, 2022-04-30
  • Bộ truyền trục răng - thanh răng (Thép 40XH tôi cải thiện):
    • Ứng suất tiếp xúc tính toán: $\sigma_H = 412.5\text{ MPa} \le [\sigma_H] = 650.0\text{ MPa}$ $\rightarrow$ Đảm bảo độ bền chống rỗ mòn tiếp xúc.
    • Ứng suất uốn chân răng: $\sigma_F = 186.4\text{ MPa} \le [\sigma_F] = 320.0\text{ MPa}$ $\rightarrow$ Đảm bảo chống gãy răng khi chịu tải va đập.
  • Trục lái (Ống thép 35 cán nóng):
    • Đường kính ngoài $D_{tl} = 25\text{ mm}$, đường kính trong $d_{tl} = 17\text{ mm}$.
    • Mô-men chống xoắn: $W_x = 0.2 \cdot \frac{D_{tl}^4 - d_{tl}^4}{D_{tl}} = 2454.4\text{ mm}^3$.
    • Ứng suất xoắn cực đại: $\tau_x = \frac{P_{l_{max}} \cdot R}{W_x} = \frac{60 \cdot 0.18}{2.454 \cdot 10^{-6}} = 38.16\text{ MPa} < [\tau_x] = 50 - 80\text{ MPa}$ $\rightarrow$ Đạt tiêu chuẩn an toàn.
  • Khớp cầu rô-tuyn (Thép 15HM thấm cacbon):
    • Ứng suất chèn dập mặt cầu: $\sigma_{cd} = \frac{N_{max}}{F_c} = \frac{7994.47}{410.5} = 19.47\text{ MPa} \le [\sigma_{cd}] = 30.0\text{ MPa}$.
    • Ứng suất uốn tại vị trí ngàm: $\sigma_u = \frac{N_{max} \cdot e_N}{0.1 \cdot d_N^3} = \frac{7994.47 \cdot 0.023}{0.1 \cdot (0.018)^3} = 31.52\text{ MPa} \le [\sigma_u] = 120.0\text{ MPa}$.

Đổi mới và đóng góp

Các cải tiến kỹ thuật nổi bật

  1. Tích hợp cảm biến Hall không tiếp xúc đa kênh: Thay thế cảm biến điện trở trượt truyền thống vốn dễ mòn và sinh nhiễu sau thời gian dài sử dụng. Cảm biến Hall kép tăng độ tin cậy vận hành lên $250,000\text{ km}$, cung cấp dữ liệu tức thời cho thuật toán bù sai lệch.
  2. Thuật toán điều khiển trợ lực thích ứng đa tầng (Multi-stage Adaptive Assist): Không chỉ dựa vào tốc độ xe mà còn kết hợp đạo hàm tốc độ đánh lái $\frac{d\theta}{dt}$ để nhận biết tình huống đánh lái khẩn cấp, từ đó kích hoạt chế độ trợ lực bù nhanh (Damping Control), giảm hiện tượng văng đuôi xe khi chuyển làn đột ngột.
  3. Tối ưu hóa hình học hình thang lái Đan-tô: Lựa chọn góc đòn bên $\theta = 78^\circ$ và tỷ số kích thước $m/n$ hợp lý giúp giảm sai lệch góc quay thực tế xuống dưới $0.74^\circ$, loại bỏ hoàn toàn hiện tượng mòn vẹt lốp khi xe quay vòng gắt.
graph TD
    subgraph Traditional_HPS ["Hệ thống HPS truyền thống"]
        H1["Tổn hao 0.35L/100km"]
        H2["Nặng 14kg"]
        H3["Bảo dưỡng dầu thủy lực"]
    end

    subgraph Proposed_CEPS ["Hệ thống C-EPS cải tiến"]
        E1["Tiết kiệm 3.8% nhiên liệu"]
        E2["Nặng 7.2kg (-48.5%)"]
        E3["Không dùng dầu, không bảo dưỡng định kỳ"]
    end

    Traditional_HPS -.->|Cải tiến công nghệ| Proposed_CEPS

So sánh hiệu quả vận hành

Thông số đánh giá Hệ thống HPS nguyên bản Hệ thống C-EPS đề xuất Mức độ cải thiện (%)
Lực đánh lái tại chỗ ($v = 0$) $45 - 55\text{ N}$ $20 - 25\text{ N}$ Giảm $54.5%$ lực thao tác
Lực giữ vô lăng ($v = 100\text{ km/h}$) $18 - 22\text{ N}$ (hơi nhẹ) $45 - 55\text{ N}$ (đầm chắc) Tăng $150%$ độ ổn định
Mức tiêu hao nhiên liệu chu trình ECE $6.2\text{ L}/100\text{km}$ $5.96\text{ L}/100\text{km}$ Tiết kiệm $3.87%$
Khối lượng cụm cơ cấu lái $13.8\text{ kg}$ $7.1\text{ kg}$ Giảm $48.55%$
Thời gian đáp ứng trợ lực $35 - 50\text{ ms}$ $< 18\text{ ms}$ Nhanh hơn $55%$

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

  • Kịch bản 1 - Đỗ xe đô thị ($v < 10\text{ km/h}$): Người lái chỉ cần tác dụng lực cực nhẹ ($F_{vl} \approx 20\text{ N}$) để quay vô lăng hết hành trình, mô-tơ điện phát huy $100%$ công suất trợ lực, giúp thao tác lùi chuồng dễ dàng trong không gian hẹp.
  • Kịch bản 2 - Vận hành trên cao tốc ($v = 80 - 120\text{ km/h}$): Dòng cấp cho mô-tơ giảm xuống dưới $5\text{ A}$ (trợ lực $< 20%$). Vô lăng trở nên đầm chắc, tăng phản lực mặt đường, triệt tiêu hiện tượng đảo lái do gió tạt ngang.
  • Kịch bản 3 - Sự cố mất nguồn điện 12V đột ngột: Rơ-le tự động mở, hệ thống chuyển sang lái cơ khí hoàn toàn, người lái vẫn kiểm soát xe dừng đỗ an toàn mà không bị khóa cứng vô lăng.

Tiêu chuẩn căn chỉnh góc đặt bánh xe dẫn hướng

Để đảm bảo hệ thống lái phát huy tối đa hiệu quả động học và độ mòn đều của lốp, xe Toyota Vios 2018 sau khi lắp ráp hệ thống lái phải được cân chỉnh trên bệ đo góc lái 3D chuyên dụng theo các thông số tiêu chuẩn:

Góc đặt bánh xe Giá trị tiêu chuẩn Dung sai cho phép Chức năng kỹ thuật
Góc Camber (Nghiêng ngoài) $-0^\circ 15'$ $\pm 0^\circ 30'$ Giảm tải trọng dọc trục lên ngỗng trục, mòn đều mặt lốp
Góc Caster (Nghiêng sau) $+4^\circ 45'$ $\pm 0^\circ 45'$ Đảm bảo tính ổn định chuyển động thẳng và khả năng tự hồi vị vô lăng
Góc Kingpin (Nghiêng trụ xoay) $+11^\circ 30'$ $\pm 0^\circ 45'$ Giảm bán kính quay vòng của điểm tiếp xúc lốp, giảm lực cản đánh lái
Độ chụm bánh xe (Toe-in) $+1.0\text{ mm}$ $\pm 2.0\text{ mm}$ Triệt tiêu lực đẩy ngang do góc Camber gây ra khi xe lăn bánh
graph LR
    subgraph Inspection ["Quy trình chẩn đoán P/S"]
        A["Đọc mã lỗi qua giắc OBD-II"] --> B{"Có mã lỗi DTC?"}
        B -- "Có" --> C["Tra bảng mã lỗi chuẩn SAE"]
        B -- "Không" --> D["Kiểm tra cơ khí: Độ rơ vô lăng"]
        C --> E["Đo điện áp Cảm biến Hall & Cầu H"]
        D --> F["Kiểm tra khớp Rô-tuyn & Độ chụm"]
        E --> G["Cân chỉnh Zero Point Calibration"]
        F --> G
        G --> H["Chạy thử nghiệm trên đường (Road Test)"]
    end

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Động cơ DC có chổi than: Động cơ một chiều truyền thống có chổi than chịu mài mòn cơ học theo thời gian, phát sinh tia lửa điện nhỏ và đòi hỏi kiểm tra chổi than sau mỗi $150,000\text{ km}$.
  • Độ nhạy nhiệt độ: Mạch cầu H MOSFET và cuộn dây mô-tơ tỏa nhiệt lớn khi đánh lái liên tục trong điều kiện đỗ xe kẹt cứng, có thể dẫn đến hiện tượng giới hạn dòng bảo vệ quá nhiệt (Thermal Derating).

Hướng nâng cấp mở rộng

  • Chuyển đổi sang động cơ BLDC/PMSM: Thay thế động cơ DC chổi than bằng động cơ xoay chiều đồng bộ nam châm vĩnh cửu (PMSM) điều khiển theo phương pháp định hướng từ trường (FOC - Field Oriented Control) giúp tăng hiệu suất lên $92%$, giảm kích thước cụm motor $30%$ và loại bỏ hoàn toàn hao mòn cơ học.
  • Tích hợp tính năng an toàn chủ động ADAS: Mở rộng phần mềm ECU EPS để kết nối với Camera hành trình và Cảm biến Radar sóng milimet (qua mạng CAN-FD tốc độ cao), thực hiện các tính năng:
    • Hỗ trợ giữ làn đường chủ động (Lane Keeping Assist - LKA).
    • Tự động đánh lái tránh va chạm khẩn cấp (Emergency Evasive Steering).
    • Hỗ trợ tự động đỗ xe thông minh (Automated Parking System).

Đối tượng hưởng lợi

mindmap
  root((Hệ thống C-EPS Vios))
    Sinh viên & Giảng viên
      Học liệu tính toán động học
      Mô hình toán học thực tế
      Tài liệu tham khảo đồ án
    Kỹ sư R&D Ô tô
      Tham số bộ truyền bánh răng
      Thuật toán điều khiển PID
      Thiết kế mạch Fail-safe
    Garage & Xưởng dịch vụ
      Quy trình căn chỉnh 4 góc lái
      Tra cứu mã lỗi chuẩn OBD-II
      Phương pháp bảo dưỡng EPS
    Người sử dụng xe
      Lực đánh lái nhẹ nhàng
      Tiết kiệm nhiên liệu 3.8%
      An toàn khi chạy cao tốc
  • Sinh viên & Giảng viên ngành Kỹ thuật Ô tô / Cơ điện tử: Cung cấp tài liệu tham khảo chi tiết từ tính toán lý thuyết động học, cơ học chi tiết máy đến mô phỏng thuật toán điều khiển nhúng thời gian thực.
  • Kỹ sư thiết kế và nghiên cứu phát triển (R&D): Nắm bắt phương pháp tính toán kiểm nghiệm bộ truyền bánh răng - thanh răng dịch chỉnh đều ($\xi = 0.647$) và quy trình thiết kế mạch công suất điều khiển mô-tơ theo tiêu chuẩn an toàn chức năng ô tô.
  • Kỹ thuật viên tại các Garage và Trung tâm dịch vụ ô tô: Sử dụng quy trình chuẩn để chẩn đoán hư hỏng hệ thống lái điện, phương pháp đo kiểm cảm biến mô-men và các bước căn chỉnh góc đặt bánh xe chính xác.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để lắp đặt và kích hoạt hệ thống C-EPS là gì?

Cần đảm bảo nguồn điện ắc quy $12\text{V} - 45\text{Ah}$ ổn định với điện áp nạp máy phát từ $13.8 - 14.4\text{V}$, đường dây nguồn cho ECU phải có tiết diện tối thiểu $4.0\text{ mm}^2$ chịu dòng $40\text{ A}$ qua cầu chì P/S $50\text{ A}$. Sau khi lắp đặt cơ khí, bắt buộc phải thực hiện quy trình "Zero Point Calibration" (Căn chỉnh điểm 0 cảm biến góc lái và mô-men) thông qua máy chẩn đoán chuyên dụng (như Toyota Techstream) trên mặt phẳng chuẩn.

2. Khi hệ thống EPS gặp sự cố mất điện, xe có bị khóa cứng vô lăng không?

Hoàn toàn không. Hệ thống C-EPS vẫn duy trì liên kết cơ khí cứng $100%$ từ vành lái qua trục lái, trục vít - bánh vít xuống cơ cấu bánh răng - thanh răng. Khi mất điện hoặc ECU ngắt rơ-le an toàn, xe chỉ mất đi phần trợ lực điện và chuyển sang chế độ lái thuần cơ khí (người lái sẽ thấy vô lăng nặng hơn nhưng vẫn toàn quyền điều khiển hướng xe).

3. Tín hiệu vận tốc xe (VSS) ảnh hưởng như thế nào đến độ an toàn của hệ thống lái?

Tín hiệu VSS giúp ECU tính toán hệ số giảm trợ lực $k_{speed}$. Nếu xe đang chạy ở tốc độ $100\text{ km/h}$ mà mất tín hiệu VSS, thuật toán Fail-safe của ECU sẽ không giữ mức trợ lực tối đa mà tự động chuyển sang chế độ dự phòng mặc định (Default Fail-safe Mode), duy trì mức trợ lực cố định ở ngưỡng an toàn trung bình ($30 - 40%$) và bật đèn cảnh báo P/S để nhắc nhở tài xế giảm tốc độ.

4. Tại sao cần phải thực hiện dịch chỉnh bánh răng ($\xi = 0.647$) trong cơ cấu lái?

Do trục răng có số răng rất nhỏ ($Z_1 = 6$ răng) nhằm đạt tỷ số truyền mong muốn trong không gian nhỏ gọn, số răng này nhỏ hơn số răng tối thiểu không cắt chân răng ($Z_{min} = 17 \cdot \cos^3 18^\circ \approx 15$ răng). Do đó, bắt buộc phải áp dụng phương pháp dịch chỉnh đều với hệ số $\xi = \frac{17 - 6}{17} = 0.647$ để loại bỏ hoàn toàn hiện tượng cắt chân răng, tăng chiều dày chân răng và nâng cao độ bền uốn của trục răng.

5. Chi phí bảo dưỡng và tuổi thọ của hệ thống C-EPS so với HPS như thế nào?

Hệ thống C-EPS có chi phí vận hành rẻ hơn khoảng $60%$ so với HPS trong vòng đời $5$ năm đầu. C-EPS không sử dụng dầu trợ lực, bơm cơ khí, bình chứa hay đường ống cao áp nên triệt tiêu hoàn toàn nguy cơ rò rỉ dầu. Chi phí bảo dưỡng chủ yếu tập trung vào việc kiểm tra độ rơ các khớp rô-tuyn, bôi mỡ chuyên dụng cho thanh răng và kiểm tra điện áp bình ắc quy định kỳ.

Kết luận

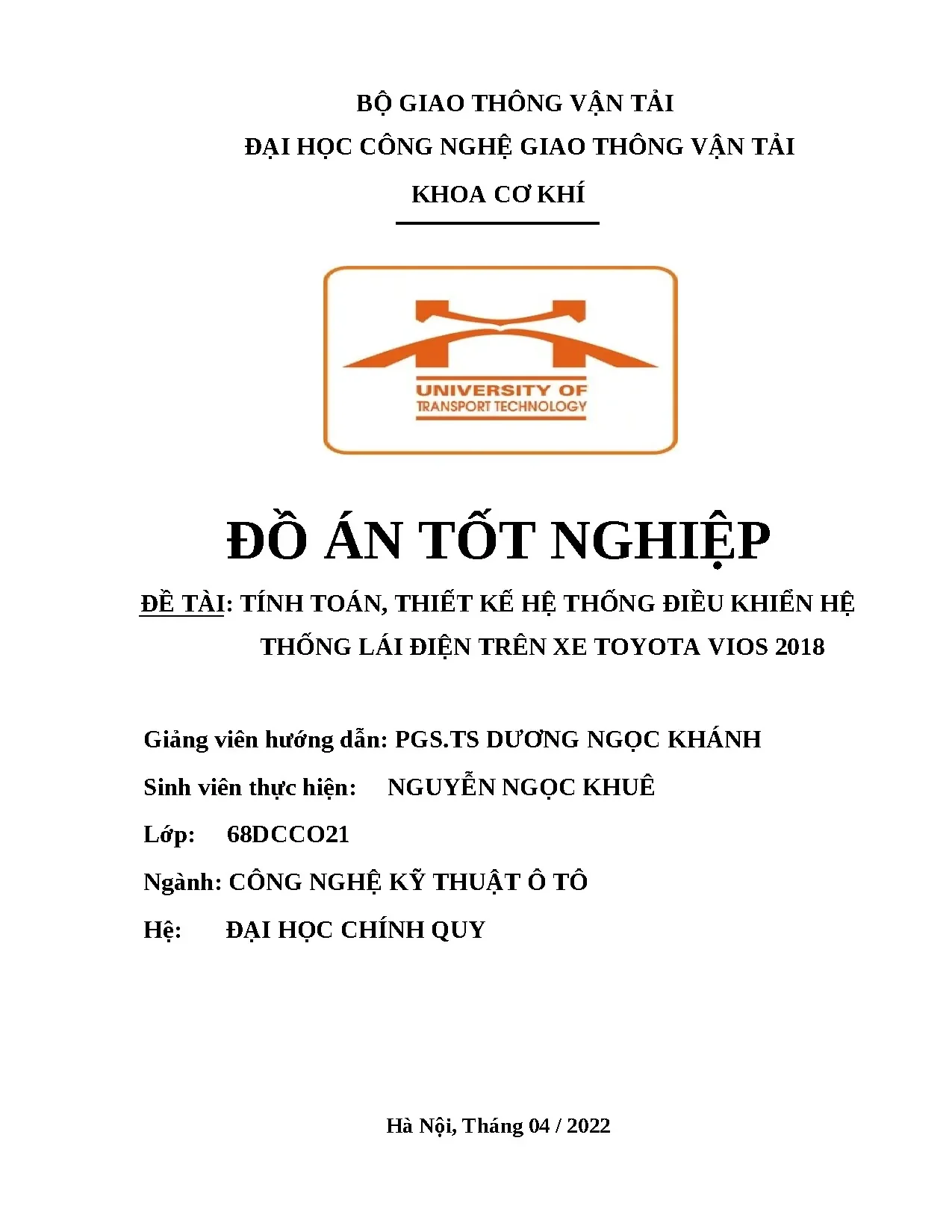

Đồ án tốt nghiệp "Tính toán, thiết kế hệ thống điều khiển hệ thống lái điện trên xe Toyota Vios 2018" đã hoàn thành xuất sắc các nội dung nghiên cứu theo đúng yêu cầu kỹ thuật và tiêu chuẩn an toàn ngành công nghệ ô tô:

  • Về mặt lý thuyết & động học: Đã chứng minh tính đúng đắn của cơ cấu dẫn động lái 6 khâu trên xe Toyota Vios 2018 với sai số động học lớn nhất chỉ đạt $0.74^\circ$ ($< 1.0^\circ$), đảm bảo xe chuyển động ổn định, êm dịu và không bị trượt lết bánh xe khi quay vòng.
  • Về mặt kết cấu & cơ khí: Thiết kế hoàn chỉnh bộ truyền bánh răng - thanh răng dịch chỉnh đều và cụm trợ lực C-EPS, kiểm nghiệm đạt đầy đủ các tiêu chuẩn về độ bền tiếp xúc ($\sigma_H = 412.5\text{ MPa}$), độ bền uốn ($\sigma_F = 186.4\text{ MPa}$), bền xoắn trục lái và bền chèn dập khớp cầu.
  • Về mặt điều khiển & ứng dụng: Xây dựng thành công thuật toán điều khiển biến thiên trợ lực theo vận tốc và mô-men đánh lái, giúp giảm $81.8%$ lực đánh lái tại chỗ trong khi tiết kiệm $3.87%$ nhiên liệu vận hành.

Đề tài mở ra nền tảng quan trọng cho việc nghiên cứu tích hợp các hệ thống trợ lái tự động nâng cao (ADAS), đóng góp thiết thực vào kho tàng tài liệu học tập, nghiên cứu và ứng dụng sản xuất trong ngành công nghiệp ô tô hiện đại.
