Bối cảnh và vấn đề nghiên cứu

Trong các doanh nghiệp có hạ tầng mạng quy mô lớn, công tác quản lý và vận hành hệ thống mạng trở thành yêu cầu cấp thiết nhằm đảm bảo tính liên tục của các dịch vụ số. Nhà quản trị mạng đối mặt với các thách thức lớn như: phát hiện thời điểm hệ thống xảy ra tắc nghẽn, theo dõi biến động lưu lượng băng thông theo thời gian thực và nắm bắt trạng thái hoạt động của toàn bộ thiết bị phần cứng lẫn phần mềm. Trong bối cảnh công nghệ mạng ngày càng mở rộng và hội tụ, sự đa dạng của các chủng loại thiết bị (từ máy trạm, máy chủ, switch, router cho đến các gateway và dịch vụ phần mềm) đòi hỏi phải có những giao thức chuẩn hóa cùng các công cụ quản trị chuyên dụng.

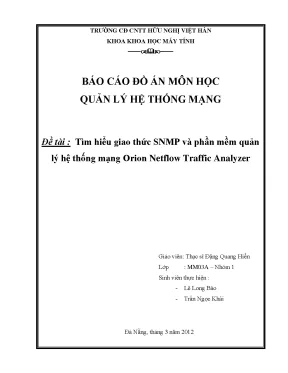

Đề tài "Tìm hiểu giao thức SNMP và phần mềm quản lý hệ thống mạng Orion Netflow Traffic Analyzer" được thực hiện trong khuôn khổ môn học Quản lý hệ thống mạng tại Khoa Khoa học Máy tính, Trường Cao đẳng Công nghệ Thông tin Hữu nghị Việt - Hàn, nhằm giải quyết các nhiệm vụ nghiên cứu sau:

  1. Nghiên cứu tổng quan về lý thuyết quản lý hệ thống mạng và cấu trúc hoạt động của giao thức quản lý mạng đơn giản SNMP (Simple Network Management Protocol).
  2. Tìm hiểu kiến trúc, chức năng và các yêu cầu kỹ thuật của bộ công cụ quản trị mạng SolarWinds, trọng tâm là phân hệ Orion Network Traffic Analyzer (NTA) kết hợp cùng Orion Network Performance Monitor (NPM).
  3. Xây dựng mô hình giả lập để thực hành cài đặt, cấu hình dịch vụ SNMP Agent trên máy trạm/máy chủ và triển khai hệ thống quản trị, thu thập thông tin tài nguyên cũng như phân tích lưu lượng mạng bằng phần mềm Orion NTA.

Đối tượng nghiên cứu của đồ án là giao thức SNMP (các phiên bản SNMPv1, SNMPv2, cấu trúc MIB, OID) và giải pháp phần mềm quản lý mạng SolarWinds Orion NTA/NPM. Phạm vi nghiên cứu được thực nghiệm trên hệ thống mạng giả lập cục bộ sử dụng hệ điều hành Windows Server 2003, được thực hiện và hoàn thành vào tháng 3 năm 2012 tại Đà Nẵng.

Cơ sở lý thuyết và phương pháp

Khung lý thuyết và mô hình quản lý

Nghiên cứu dựa trên các tiêu chuẩn kỹ thuật mạng do tổ chức IETF (Internet Engineering Task Force) ban hành thông qua các tài liệu RFC (trong đó có RFC 1157 về SNMP). Hoạt động quản lý hệ thống mạng được phân tích dựa trên ba chức năng cơ bản tại các tầng cao của mô hình OSI:

  • Chức năng giám sát (Monitoring): Thu thập liên tục thông tin trạng thái tài nguyên, ghi nhận các sự kiện và kích hoạt cảnh báo khi tham số vượt ngưỡng cho phép.
  • Chức năng quản lý/điều khiển (Control): Thực hiện các tác vụ thay đổi cấu hình hoặc trạng thái hoạt động của tài nguyên mạng theo yêu cầu quản trị.
  • Chức năng báo cáo (Reporting): Chuyển đổi và biểu diễn dữ liệu quản lý dưới dạng trực quan (biểu đồ, bảng biểu, danh sách xếp hạng) phục vụ tra cứu và đánh giá.

Về mặt kiến trúc mạng, đồ án phân tích hai mô hình quản lý:

  • Mô hình quản lý tập trung: Sử dụng một trạm quản lý trung tâm (Manager) điều khiển toàn bộ các thực thể mạng (Agent). Mô hình này tập trung hóa việc theo dõi cảnh báo và kiểm soát bảo mật, nhưng dễ dẫn đến nguy cơ tê liệt toàn hệ thống khi máy chủ quản lý gặp sự cố và khó mở rộng quy mô.
  • Mô hình quản lý phân cấp: Phân chia hệ thống thành các vùng quản lý theo cấu trúc cây (trung tâm xử lý đặt tại gốc, các trạm phân tán đặt tại nhánh), mang lại khả năng mở rộng nhanh nhưng đòi hỏi phải định cấu hình thiết bị trước.

Bên cạnh đó, đề tài tiếp cận khung quản trị 5 chức năng toàn diện của bộ công cụ SolarWinds: Quản lý thực thi (Performance Management), Quản lý cấu hình (Configuration Management), Quản lý lỗi (Fault Management với hai cơ chế Preactive và Proactive), Quản lý bảo mật (Security Management) và Quản lý tài khoản (Accounting Management).

Phương pháp nghiên cứu và nguồn dữ liệu

Tác giả sử dụng kết hợp phương pháp phân tích - tổng hợp lý thuyết và phương pháp thực nghiệm kỹ thuật:

  • Phương pháp phân tích - tổng hợp: Nghiên cứu cấu trúc các đơn vị dữ liệu giao thức PDU, cấu trúc cây thông tin quản lý MIB (Management Information Base), mã định danh đối tượng OID (Object ID) và so sánh ưu nhược điểm của hai phương thức thu thập dữ liệu Poll và Alert.
  • Phương pháp thực nghiệm hệ thống: Thiết lập môi trường mạng giả lập trong phòng lab, cài đặt hệ thống máy chủ quản trị chạy Windows Server 2003, triển khai dịch vụ SNMP Agent, cơ sở dữ liệu SQL Server, máy chủ web IIS và bộ phần mềm SolarWinds để đo kiểm các thông số thực tế.
  • Nguồn dữ liệu: Dữ liệu chuẩn hóa từ RFC/IETF, tài liệu kỹ thuật phần mềm SolarWinds Orion NTA/NPM, và các gói tin SNMP/NetFlow thu thập trực tiếp từ các nút mạng trong mô hình giả lập.

Thiết kế và triển khai hệ thống giám sát giả lập

Yêu cầu kỹ thuật hệ thống

Để triển khai phần mềm quản trị SolarWinds Orion NPM và Orion NTA, tác giả đã tổng hợp các thông số yêu cầu về phần cứng, phần mềm và cơ sở dữ liệu cho máy chủ quản trị theo quy mô đối tượng quản lý:

Thành phần Quy mô 100 - 500 đối tượng Quy mô 500 - 2000 đối tượng Quy mô > 2000 đối tượng
CPU máy chủ 2.0 GHz (Dual Processor) 2.0 GHz (Dual Processor) 2.0 GHz (Dual Processor)
RAM máy chủ 3 GB 4 GB 4 GB
Ổ cứng máy chủ Tối thiểu 2 GB trống (Cần ít nhất 1 GB trống tại ổ đĩa hệ thống) 5 GB 20 GB
Hệ điều hành Windows Server 2003 hoặc 2008 (IIS chạy chế độ 32-bit) Windows Server 2003 hoặc 2008 Windows Server 2003 hoặc 2008
Hạ tầng bổ trợ Microsoft IIS 6.0+, .NET Framework 3.5+, SNMP Trap Service Microsoft IIS 6.0+, .NET Framework 3.5+ Microsoft IIS 6.0+, .NET Framework 3.5+
Cơ sở dữ liệu SQL Server 2005 SP1 / 2008 (Express, Standard, Enterprise) SQL Server 2005 / 2008 Standard/Enterprise SQL Server 2005 / 2008 Enterprise
Tài nguyên CSDL CPU 2 GHz, RAM 2 GB, Đĩa 2 GB CPU 2.4 GHz, RAM 3 GB, Đĩa 5 GB CPU 3 GHz, RAM 4 GB, Đĩa 20 GB

Lưu ý kỹ thuật: Nhà sản xuất khuyến cáo không cài đặt Orion NPM trên các hệ điều hành máy trạm như Windows XP, Windows Vista hoặc Windows 7; đồng thời cần vô hiệu hóa giao thức IPv6 trên Windows Server 2008/Vista/7 trước khi cài đặt.

Quy trình triển khai thực hành

  1. Chuẩn bị máy chủ: Bật thành phần Windows Components, kích hoạt dịch vụ IIS (World Wide Web Service), cài đặt Microsoft .NET Framework 3.5 và dịch vụ Simple Network Management Protocol kèm WMI SNMP Provider.
  2. Cài đặt bộ phần mềm SolarWinds: Tiến hành cài đặt Orion NPM (chọn kiểu cài đặt Express Install nếu không dùng cơ sở dữ liệu SQL Server có sẵn, hoặc Advanced Install nếu trỏ vào SQL Server hiện hành). Tiếp tục cài đặt phân hệ Orion NTA và chạy trình hướng dẫn Configuration Wizard để tự động cấu hình 3 thành phần chính của hệ thống.
  3. Cấu hình SNMP Agent trên thiết bị đích:
    • Cài đặt dịch vụ Simple Network Management Protocol thông qua mục Management and Monitoring Tools trong Windows Components.
    • Mở dịch vụ SNMP Service trong cửa sổ Services (services.msc), chuyển đến tab Security để thêm chuỗi cộng đồng (Community Name) là public hoặc tên tùy chọn với quyền READ ONLY hoặc READ WRITE.
    • Chuyển đến tab Traps, nhập Community Name là public và điền địa chỉ IP của máy chủ quản trị (Server Manager) vào danh sách tiếp nhận bẫy sự kiện (Trap destinations).
  4. Tích hợp và quét nút mạng (Add Nodes): Truy cập giao diện quản trị Web của SolarWinds Orion (đăng nhập bằng tài khoản mặc định admin, mật khẩu để trống), nhập dải IP hoặc địa chỉ IP cụ thể của máy cần giám sát, khai báo chuỗi chứng thực Community String để hệ thống tiến hành thăm dò dữ liệu.

Nội dung chính theo từng chương

Chương 1: Tổng quan về quản lý mạng với giao thức SNMP

Chương 1 trình bày nền tảng lý thuyết về ba bài toán trọng tâm trong quản trị mạng: giám sát tài nguyên máy chủ (CPU, RAM, dung lượng ổ đĩa trên nhiều hệ điều hành), giám sát lưu lượng trên các cổng thiết bị mạng (Switch/Router 24/24), và cơ chế tự động gửi cảnh báo sự cố tức thời (khi cổng mạng bị ngắt kết nối, người dùng đăng nhập sai thông tin hoặc thiết bị khởi động lại).

Nội dung đi sâu vào kiến trúc và các phiên bản của giao thức SNMP:

  • SNMPv1: Hoạt động dựa trên 5 loại thông điệp cơ bản: GetRequest (Manager yêu cầu lấy giá trị của một hoặc nhiều OID từ Agent), GetNextRequest (lấy giá trị của OID kế tiếp trong cây MIB), SetRequest (thiết lập hoặc thay đổi giá trị của một đối tượng), GetResponse (Agent trả lời cho các yêu cầu Get/Set), và Trap (Agent chủ động phát tín hiệu cảnh báo biến cố cho Manager mà không chờ hỏi).
  • SNMPv2: Nâng cấp khả năng truyền thông trực tiếp giữa các trạm quản lý (Manager-to-Manager) phục vụ mô hình phân tán, bổ sung bộ đếm lưu lượng mở rộng 64-bit (bên cạnh 32-bit) và tích hợp hai đơn vị dữ liệu giao thức mới là GetbulkRequest (tối ưu hóa việc lấy khối lượng lớn dữ liệu MIB) và InformRequest. Cấu trúc MIB trong SNMPv2 được chuẩn hóa thành 3 nhóm: Nhóm hệ thống (System group), Nhóm SNMP (SNMP group) và Nhóm đối tượng MIB (MIB objects group).
  • Cấu trúc MIB và OID: Dữ liệu quản lý được phân cấp dạng cây (MIB Tree). Mỗi đối tượng có một mã số định danh duy nhất (OID), kèm chỉ số thực thể vô hướng (scalar instance index hay sub-id, ví dụ .0 như trong sysName.0 có OID chuẩn 1.3.6.1.2.1.1.5.0). Đối tượng quản lý được phân quyền truy cập thành READ_ONLY (chỉ đọc, ví dụ số cổng ifNumber) hoặc READ_WRITE (được phép sửa đổi, ví dụ tên thiết bị sysName).

Chương này cũng phân tích chi tiết sự khác biệt giữa hai phương thức giám sát:

Tiêu chí so sánh Phương thức thăm dò (Poll) Phương thức cảnh báo (Alert)
Cơ chế hoạt động Manager chủ động gửi yêu cầu định kỳ tới thiết bị để hỏi thông tin; thiết bị chỉ trả lời khi được hỏi. Thiết bị tự động gửi thông báo (Alert/Trap) tới Manager ngay khi phát sinh sự kiện nội bộ; Manager không hỏi định kỳ.
Tính chủ động và phạm vi Chủ động thu thập chính xác các thông tin cần thiết; xây dựng được bảng trạng thái toàn diện của thiết bị sau chu kỳ quét. Phụ thuộc vào sự kiện; không thu thập được các thông số biến đổi liên tục (như tổng số byte truyền qua cổng).
Khả năng cập nhật trạng thái Nếu đường truyền đứt rồi phục hồi, Manager sẽ tự cập nhật lại dữ liệu mới nhất ở chu kỳ thăm dò kế tiếp. Nếu đường truyền bị gián đoạn đúng lúc sự kiện xảy ra, cảnh báo bị thất lạc vĩnh viễn, Manager không thể biết được biến cố.
Cấu hình hệ thống Chỉ cần cấu hình trên Manager trỏ đến các thiết bị; dễ dàng thay đổi trạm quản lý. Bắt buộc phải cấu hình địa chỉ Manager đích trên từng thiết bị; thay đổi Manager phải cấu hình lại toàn bộ.
Độ trễ và nguy cơ bỏ sót Tần suất Poll thấp sẽ làm chậm cập nhật; có thể bỏ sót sự kiện nếu trạng thái thay đổi rồi phục hồi trong khoảng giữa 2 chu kỳ. Nhận thông tin tức thời ngay khi sự kiện phát sinh; không bỏ sót biến cố cục bộ.

Chương 2: Tổng quan về phần mềm giám sát và quản trị mạng SolarWinds Orion NTA

Chương 2 giới thiệu tổng thể bộ giải pháp SolarWinds gồm 32 công cụ chuyên dụng được chia thành 6 nhóm: Công cụ khám phá mạng (Network Discovery Tools), Công cụ chẩn đoán Ping (Ping Diagnostic Tools), Công cụ cho Router Cisco (Tools for Cisco Routers), Công cụ quản lý địa chỉ IP (IP Address Management Tools), Công cụ giám sát lỗi & hiệu năng (Fault & Performance Monitoring Tools), và Nhóm công cụ mở rộng (Miscellaneous Tools).

Phần mềm SolarWinds Orion NTA được xây dựng trên nền tảng của Orion NPM, mang lại các năng lực chuyên sâu:

  • Phân tích xu hướng lưu lượng truy cập và phát hiện các điểm nghẽn băng thông.
  • Hỗ trợ tối ưu hóa việc phân bổ tài nguyên mạng, giúp người quản trị chuyển hướng lưu lượng sang các nhánh mạng có băng thông tốt hơn.
  • Kết hợp giám sát tổng thể hạ tầng mạng cùng chi tiết từng giao diện và nút mạng.
  • Tăng cường an ninh mạng thông qua việc kiểm tra hành vi lưu lượng bất thường, hỗ trợ khoanh vùng và phát hiện virus, botnet hoặc phần mềm gián điệp.

Chương này cũng văn bản hóa chi tiết các điều kiện tiên quyết về phần cứng, phần mềm, hệ quản trị cơ sở dữ liệu SQL Server, và quy trình cài đặt từng bước cho cả hai module Orion NPM và Orion NTA kèm cấu hình tự động hệ thống.

Chương 3: Tính năng chính trong SolarWinds Orion Netflow Traffic Analyzer

Chương 3 trình bày nguyên lý vận hành của Orion NTA: các thiết bị đầu cuối kích hoạt luồng dữ liệu (NetFlow) cung cấp thông tin về IP và băng thông; Orion NTA tiếp nhận, tổng hợp, phân tích các luồng này và hiển thị báo cáo chi tiết trên giao diện web của Orion NPM.

Tác giả mô tả chi tiết các phân khu chức năng trên giao diện điều khiển (Web Console):

  • Tab Home (Summary): Cung cấp bức tranh toàn cảnh về hạ tầng mạng, bao gồm thống kê tổng số sự kiện (Event Summary), thanh tìm kiếm nút mạng (Search Nodes), bảng xếp hạng 25 sự kiện hệ thống gần nhất, sơ đồ cấu trúc liên kết mạng trực quan (Map), danh sách quản lý tất cả các nút (All Nodes) và danh mục các cảnh báo đã kích hoạt (All Triggered Alerts).
  • Tab NetFlow (NTA Summary): Hiển thị phân tích chuyên sâu về băng thông:
    • Bảng thống kê các sự kiện mạng (trạng thái cổng up/down, cổng đang lắng nghe).
    • Thống kê Top 5 cuộc hội thoại truyền dữ liệu lớn nhất (Top 5 Conversations).
    • Thống kê Top 5 hệ thống tự trị (Top 5 IP Autonomous Systems).
    • Thống kê Top 5 giao thức mạng đang chiếm dụng dung lượng (Top 5 Protocols).
    • Tỷ lệ phần trăm lưu lượng và tỷ lệ các gói tin bị mất trên hệ thống.
    • Danh mục các ứng dụng đang thực thi trên máy chủ hoặc máy trạm.

Phần thực nghiệm tiến hành thêm nút mạng cụ thể và thu thập các thông số vận hành thực tế của một máy trạm/máy chủ thử nghiệm (tên máy: Attack, hệ điều hành: Windows 2003 Server, trạng thái: Up):

  • Trạng thái hoạt động và địa chỉ IP của thiết bị.
  • Mức độ chiếm dụng bộ vi xử lý (CPU) và dung lượng bộ nhớ (Memory).
  • Chi tiết các phân vùng ổ đĩa: tên phân vùng, kích thước tổng thể và dung lượng đã sử dụng.
  • Lưu lượng truyền nhận dữ liệu vào/ra (In/Out Traffic) theo tỷ lệ phần trăm trên card mạng (NIC).

Kết quả và đóng góp

Kết quả đạt được

Đề tài đã hoàn thành các mục tiêu nghiên cứu cụ thể được ghi nhận trong văn bản:

  • Về lý thuyết: Hệ thống hóa cơ sở khoa học về quản trị mạng, nguyên lý hoạt động của giao thức SNMP (các bản tin SNMPv1, SNMPv2, định dạng PDU, cấu trúc MIB/OID), phân tích rõ ràng cơ chế và sự khác biệt giữa hai phương thức Poll và Alert. Tổng hợp được kiến trúc 32 công cụ của SolarWinds và 5 phân hệ chức năng quản trị mạng.
  • Về thực nghiệm kỹ thuật: Thiết lập thành công mô hình mạng thử nghiệm; triển khai cài đặt đồng bộ hệ thống máy chủ quản trị chạy Windows Server 2003, IIS, .NET Framework, SQL Server, Orion NPM và Orion NTA; kích hoạt và cấu hình thành công dịch vụ SNMP Agent, Community Name và SNMP Trap trên các máy trạm/máy chủ đích.
  • Về đo kiểm và giám sát: Thực hiện quét dải IP, thêm các nút mạng vào hệ thống quản lý tập trung và trích xuất thành công các thông số vận hành phần cứng (CPU, RAM, phân vùng ổ đĩa) cũng như hiệu suất lưu lượng mạng (In/Out traffic %, Top Conversations, Top Protocols).

Đóng góp của đề tài

  • Cung cấp tài liệu hướng dẫn kỹ thuật chi tiết bằng tiếng Việt về quy trình cài đặt, thiết lập thông số và tích hợp giải pháp quản trị mạng thương mại SolarWinds Orion NTA/NPM trên nền tảng Windows Server.
  • Xây dựng mô hình thực nghiệm chuẩn hóa giúp kiểm chứng cơ chế giao tiếp Client-Server và Manager-Agent qua cổng dịch vụ SNMP trong điều kiện thực hành giả lập.

Hạn chế và hướng nghiên cứu tiếp

Căn cứ vào phần đánh giá của nhóm tác giả, đề tài tồn tại một số hạn chế và định hướng phát triển như sau:

  • Hạn chế:
    • Do giới hạn về mặt thời gian, đề tài chưa khảo sát và khai thác toàn bộ 32 công cụ cũng như các tính năng nâng cao trong bộ phần mềm SolarWinds.
    • Chưa đi sâu phân tích toàn diện các cơ chế bảo mật nâng cao của giao thức SNMPv3.
    • Đề tài chỉ dừng lại ở mô hình giả lập trong môi trường lab cục bộ, chưa triển khai thử nghiệm trên hạ tầng mạng doanh nghiệp thực tế có quy mô lớn, do đó chưa đo lường và phát hiện được các lỗi hệ thống phức tạp cũng như các xung đột phát sinh khi mạng chịu tải cao.
  • Hướng phát triển:
    • Triển khai ứng dụng phần mềm SolarWinds Orion NTA trên môi trường mạng doanh nghiệp thực tế khi có điều kiện hạ tầng.
    • Tiếp tục nghiên cứu triệt để các module mở rộng khác trong bộ giải pháp SolarWinds nhằm hoàn thiện hệ thống quản trị mạng toàn diện.

Giá trị tham khảo

Báo cáo đồ án là tài liệu tham khảo thực hành hữu ích cho sinh viên các ngành Công nghệ Thông tin, Khoa học Máy tính, Mạng máy tính và Truyền thông dữ liệu đang học tập các học phần về Quản trị hệ thống mạng hoặc Quản lý mạng doanh nghiệp.

Các nội dung có giá trị tham khảo chuyên môn cao bao gồm:

  • Bảng phân tích, so sánh cơ chế hoạt động giữa hai phương thức Poll và Alert trong giám sát hệ thống.
  • Bảng thông số yêu cầu phần cứng, phần mềm và cơ sở dữ liệu chi tiết tương ứng với các quy mô quản lý nút mạng khác nhau.
  • Quy trình từng bước cấu hình dịch vụ SNMP Agent, Community String, SNMP Trap trên hệ điều hành Windows và quy trình tích hợp nút mạng vào phần mềm SolarWinds Orion.

Câu hỏi thường gặp

1. Giao thức SNMPv1 sử dụng những loại bản tin nào để trao đổi thông tin quản lý giữa Manager và Agent?
SNMPv1 sử dụng 5 phương thức bản tin cơ bản: GetRequest (Manager gửi lấy thông tin theo OID), GetNextRequest (lấy giá trị của OID kế tiếp trong bảng MIB), SetRequest (Manager thiết lập giá trị cho đối tượng), GetResponse (Agent trả lời kết quả cho Manager) và Trap (Agent chủ động gửi cảnh báo sự cố/biến cố tức thời cho Manager).

2. Điểm khác biệt mấu chốt giữa phiên bản SNMPv2 và SNMPv1 là gì?
SNMPv2 bổ sung khả năng liên kết điều hành trực tiếp giữa các trạm quản lý (Manager-to-Manager) hỗ trợ quản lý phân tán, mở rộng bộ đếm lưu lượng lên 64-bit (thay vì chỉ 32-bit), và tích hợp thêm 2 đơn vị dữ liệu giao thức mới là GetbulkRequest (lấy khối lượng dữ liệu lớn nhanh chóng) và InformRequest.

3. Vì sao phương thức giám sát Poll không thể thay thế hoàn toàn phương thức Alert và ngược lại?
Phương thức Poll giúp Manager chủ động lấy thông tin định kỳ và lập bảng trạng thái đầy đủ nhưng có độ trễ chu kỳ và có thể bỏ sót các biến cố diễn ra nhanh giữa 2 lần quét. Ngược lại, phương thức Alert thông báo tức thời các sự cố cục bộ nhưng không theo dõi được các thông số thay đổi liên tục (như dung lượng byte truyền) và sẽ bị mất dữ liệu cảnh báo nếu đường truyền mạng bị ngắt tại thời điểm sự kiện xảy ra. Do đó, hệ thống quản trị cần phối hợp cả hai cơ chế.

4. Điều kiện tiên quyết về phần mềm trước khi cài đặt SolarWinds Orion NTA trên máy chủ là gì?
Trước khi cài đặt Orion NTA, máy chủ bắt buộc phải được cài đặt trước SolarWinds Orion NPM. Để cài đặt Orion NPM, hệ thống cần có sẵn .NET Framework phiên bản 3.5 trở lên, máy chủ web Microsoft IIS (phiên bản 6.0 trở lên ở chế độ 32-bit), dịch vụ Simple Network Management Protocol (SNMP) và WMI SNMP Provider.

5. Khi thêm một nút mạng (Node) thành công vào Orion NTA, người quản trị có thể giám sát được những thông số cụ thể nào của máy trạm?
Hệ thống cho phép giám sát trạng thái kết nối (Node Status: Up/Down), địa chỉ IP, hệ điều hành, tên máy, tỷ lệ sử dụng CPU & bộ nhớ RAM, danh sách và dung lượng (đã dùng/còn trống) của từng phân vùng ổ đĩa, tỷ lệ phần trăm lưu lượng mạng vào/ra (In/Out traffic %) của card mạng, cùng các thống kê về Top 5 cuộc hội thoại, giao thức và các ứng dụng đang chạy.

Kết luận

Báo cáo đồ án môn học của nhóm sinh viên Trường Cao đẳng CNTT Hữu nghị Việt - Hàn đã hệ thống hóa đầy đủ cơ sở lý thuyết về quản trị mạng tập trung/phân cấp, cấu trúc giao thức SNMP (v1, v2, MIB, OID) và các phương thức giám sát Poll/Alert. Đồ án đã thiết lập thành công mô hình thực nghiệm kỹ thuật, triển khai cài đặt đồng bộ bộ công cụ SolarWinds Orion NPM và Orion NTA trên nền tảng Windows Server 2003 kết nối cơ sở dữ liệu SQL Server. Kết quả thực hành đã chứng minh tính khả thi trong việc cấu hình SNMP Agent, thu thập dữ liệu tài nguyên phần cứng và phân tích lưu lượng băng thông trên hệ thống mạng giả lập.
