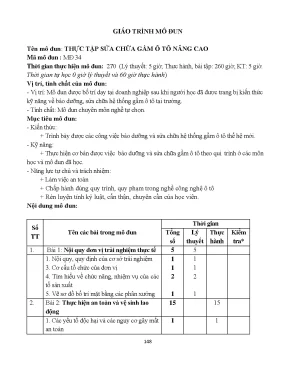

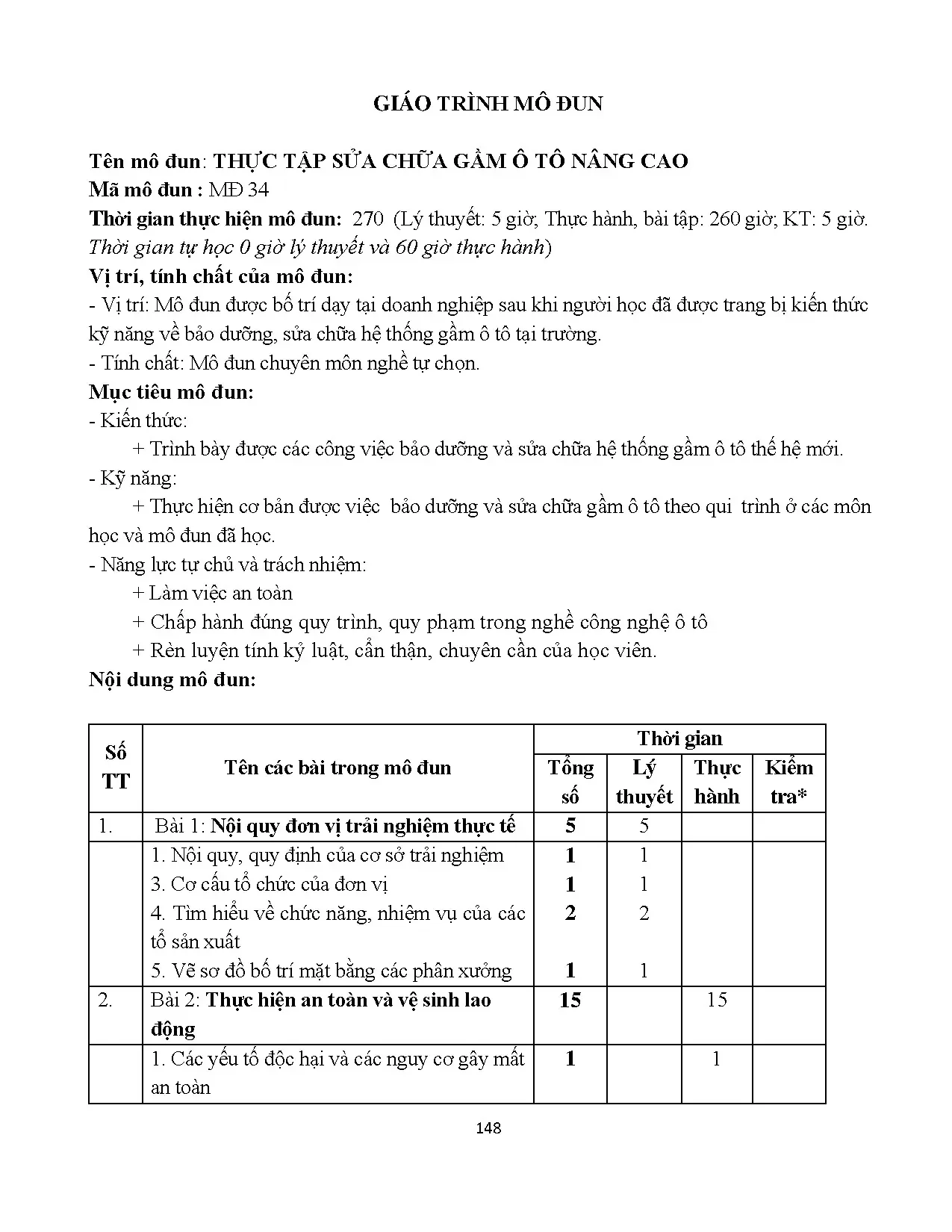

TÀI LIỆU KỸ THUẬT VÀ HƯỚNG DẪN MÔ ĐUN: THỰC TẬP SỬA CHỮA GẦM Ô TÔ NÂNG CAO (MÃ MÔ ĐUN: MĐ 34)

Tổng quan về giáo trình (250-300 từ)

Mô đun "Thực tập sửa chữa gầm ô tô nâng cao" (Mã mô đun: MĐ 34) là học phần chuyên môn nghề tự chọn thuộc chương trình đào tạo chuyên ngành Công nghệ Kỹ thuật Ô tô. Vị trí môn học được bố trí đào tạo trực tiếp tại doanh nghiệp và cơ sở dịch vụ sửa chữa ô tô sau khi người học đã hoàn thành các học phần lý thuyết và thực hành cơ sở về bảo dưỡng, sửa chữa hệ thống gầm tại cơ sở giáo dục đào tạo.

+-------------------------------------------------------------------------------+
|                       PHÂN BỔ THỜI LƯỢNG MÔ ĐUN MĐ 34                          |
+------------------------------------+------------------------------------------+
| Tổng thời gian thực hiện           | 270 giờ                                  |
| - Lý thuyết                        | 05 giờ                                   |
| - Thực hành, bài tập               | 260 giờ                                  |
| - Kiểm tra định kỳ                 | 05 giờ                                   |
| Thời gian tự học                   | 60 giờ thực hành (0 giờ lý thuyết)       |
+------------------------------------+------------------------------------------+

Mục tiêu học tập (Learning Outcomes) của mô đun bao gồm:

  • Kiến thức: Trình bày được các quy trình kỹ thuật bảo dưỡng và sửa chữa các cụm hệ thống gầm ô tô thế hệ mới có tích hợp cơ cấu điều khiển điện tử và thủy lực - khí nén.
  • Kỹ năng: Thực hiện đúng quy trình tháo lắp, kiểm tra, đo đạc, chẩn đoán hư hỏng và sửa chữa các phân hệ truyền lực, hệ thống lái, hệ thống treo và hệ thống phanh theo tiêu chuẩn kỹ thuật của nhà sản xuất.
  • Năng lực tự chủ và trách nhiệm: Chấp hành nghiêm ngặt quy trình an toàn lao động, vệ sinh công nghiệp, bảo hộ lao động cá nhân và rèn luyện tính kỷ luật, cẩn thận, chính xác trong môi trường sản xuất thực tế.

Cấu trúc giáo trình gồm 8 bài học chuyên biệt, chuyển dịch trọng tâm từ việc tiếp cận môi trường doanh nghiệp, quy chuẩn an toàn lao động đến kỹ thuật tháo lắp, chẩn đoán chuyên sâu trên từng hệ thống gầm ô tô hiện đại.

Nội dung kiến thức cốt lõi (500-600 từ)

                         CẤU TRÚC 8 BÀI HỌC TRONG MÔ ĐUN MĐ 34
Bài 1         Bài 2         Bài 3         Bài 4         Bài 5         Bài 6         Bài 7-8
Nội quy &     An toàn &     Tháo lắp      Hệ thống      Hệ thống      Hệ thống      Hệ thống Phanh
Tổ chức       Vệ sinh       Bảo dưỡng     Truyền lực    Lái (Cơ/      Treo (Cơ/     ABS & Báo cáo
Xưởng (5h)    LĐ (15h)      Gầm (45h)     (55h)         Điện) (45h)   EMS) (50h)    Thực tập (55h)

Các chương và chủ đề chính

Nội dung mô đun phân bổ thành 8 bài học với tiến trình logic từ tổ chức xưởng, an toàn kỹ thuật đến thực hành chuyên môn sâu:

  • Bài 1: Nội quy đơn vị trải nghiệm thực tế (5 giờ): Tìm hiểu cơ cấu tổ chức doanh nghiệp theo Luật Doanh nghiệp 2014 (mô hình Công ty TNHH một thành viên, Công ty Cổ phần); chức năng nhiệm vụ của tổ bảo dưỡng nhanh và tổ sửa chữa chung (máy gầm, đồng sơn, điện); lập sơ đồ mặt bằng xưởng sản xuất.
  • Bài 2: Thực hiện an toàn và vệ sinh lao động (15 giờ): Nhận diện các yếu tố nguy hại (yếu tố con người, yếu tố vật lý); quy tắc an toàn thiết bị nâng hạ (cầu nâng 2 trụ, kích nâng, mễ kê); an toàn bơm lốp áp suất cao; phòng chống cháy nổ nhiên liệu/dầu mỡ; quy định xử lý độc hại (khí xả động cơ, chất amiăng trong má phanh/ly hợp/gioăng làm kín, dung dịch tẩy rửa) và thực hành tiêu chuẩn 5S.
  • Bài 3: Tháo lắp, nhận dạng các bộ phận theo quy trình bảo dưỡng gầm ô tô (45 giờ): Quy trình tiếp nhận xe, chẩn đoán ban đầu; vận hành dụng cụ cầm tay và trang thiết bị chuyên dụng phục vụ kiểm tra gầm.
  • Bài 4: Bảo dưỡng sửa chữa hệ thống truyền lực (55 giờ): Bảo dưỡng ly hợp ma sát khô, trục các-đăng, cầu chủ động, hộp số cơ khí. Chuyên sâu hộp số tự động (E-AT): cấu tạo chi tiết (bộ biến mô, ly hợp C1/C2/F1/F2, phanh đai B1, phanh đĩa B2/B3, cụm bánh răng hành tinh số 1 và 2); phương pháp đo điện trở/điện áp van solenoid khoá biến mô, van solenoid gài số A/B, cảm biến vị trí bướm ga, cảm biến tốc độ NC/NM qua giắc ECU; kiểm tra mức và thay thế dầu hộp số ATF (tiêu chuẩn ATF M-III hoặc Dexron III ở nhiệt độ chuẩn 65°C); kiểm tra công tắc O/D.
  • Bài 5: Bảo dưỡng sửa chữa hệ thống lái (45 giờ): Sửa chữa hệ thống lái cơ khí, hệ thống lái trợ lực thủy lực và hệ thống lái trợ lực điện (EPS/EMPS). Quy trình xử lý sự cố mạng CAN và mã lỗi DTC; quy trình chuẩn hóa điểm "không" (Zero-point calibration) cho cảm biến mô-men bằng máy chẩn đoán kết nối cổng DLC3 hoặc giắc thủ công SST 09843-18040 (nối cực TS-CG, TC-CG để xóa/đọc mã DTC C1515/15).
  • Bài 6: Bảo dưỡng sửa chữa hệ thống treo (50 giờ): Sửa chữa hệ thống treo độc lập, phụ thuộc và hệ thống treo khí nén điện tử (EMS). Đọc/xóa mã chẩn đoán (DTC 11-14: cảm biến chiều cao; DTC 31-34: van điều khiển chiều cao; DTC 35: mạch van xả; DTC 41-42: rơ le và mô tơ bơm khí nén) qua cực TC-E1 hoặc máy quét; kiểm tra cơ chế điều chỉnh độ cao/độ cứng giảm chấn tự động trên mô hình tham chiếu xe Lexus LS400.
  • Bài 7: Bảo dưỡng sửa chữa hệ thống phanh (45 giờ): Sửa chữa hệ thống phanh thủy lực, phanh khí nén và hệ thống chống bó cứng phanh (ABS). Thao tác tháo lắp cụm chấp hành thủy lực và ECU ABS; quy tắc an toàn đối với dầu phanh chứa Poly-glycol ether; quy trình kiểm tra bộ chấp hành thủy lực ABS bằng thiết bị chuyên dùng (TOYOTA ABS Actuator Checker SST, vận hành công tắc Motor, Solenoid Front RH/LH, Rear RH/LH và công tắc Power dưới 10 giây).
  • Bài 8: Báo cáo kết quả thực tập gầm ô tô (10 giờ): Tổng hợp bảng chấm công cơ sở, mô tả các quy trình công nghệ đã thực hiện, báo cáo bài học kinh nghiệm thực tế.

Kiến thức nền tảng được xây dựng

  1. Nguyên lý cơ điện tử ô tô: Cấu trúc truyền động thủy lực trong biến mô và thân van hộp số tự động; nguyên lý điều khiển tín hiệu cảm biến và cơ cấu chấp hành điện từ (Solenoid valve).
  2. Nguyên lý điều khiển tự động: Cơ chế phản hồi kín trong hệ thống trợ lực lái điện (EPS), hệ thống treo khí nén biến thiên độ cứng và chiều cao xe (EMS), thuật toán chống bó cứng bánh xe khi phanh (ABS).
  3. Tiêu chuẩn chẩn đoán OBD: Cấu trúc mạng truyền thông CAN-Bus, cấu trúc bảng mã lỗi chuẩn đoán (DTC) và phương pháp đo kiểm thông số điện áp (V), điện trở ($\Omega$) trên các chân giắc hộp điều khiển ECU.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật cơ khí: Thao tác sử dụng dụng cụ vặn ốc tiêu chuẩn (tuýp 10, 12, 14, 17, 19; cà lê 10, 13, 15, 17), kìm tháo mở vòng hãm (sẹc-líp trong/ngoài), thiết bị nâng hạ an toàn (cầu nâng 2 trụ, kích thủy lực, mễ kê).
  • Kỹ năng phân tích và chẩn đoán: Khả năng tra cứu sơ đồ mạch điện, phân tích mã lỗi chẩn đoán thông qua thiết bị scan chuyên dụng (MUT-II, Scan tool cổng DLC3), xác định các hiện tượng trượt ly hợp, kẹt số, mất trợ lực lái, rò rỉ khí nén giảm chấn.
  • Kỹ năng thực hành chuyên sâu: Kỹ thuật thay dầu hộp số tự động đúng dải nhiệt độ ($60^\circ\text{C} - 70^\circ\text{C}$), căn chỉnh cảm biến góc lái/mô-men, xả gió hệ thống phanh thủy lực ABS, kiểm tra hoạt động rơ le và mô tơ bơm khí nén.

Phương pháp giảng dạy và học tập (300-350 từ)

Mô đun MĐ 34 áp dụng phương pháp đào tạo tích hợp lấy môi trường sản xuất thực tế tại doanh nghiệp làm trung tâm (Work-based Learning), phân bổ thời gian thực hành và bài tập ứng dụng chiếm hơn 96% tổng thời lượng mô đun (260/270 giờ).

                      MÔ HÌNH PHƯƠNG PHÁP ĐÀO TẠO MÔ ĐUN MĐ 34
[Trải nghiệm thực tế]          [Nghiên cứu ca bệnh]                 [Đánh giá đa chiều]
Thao tác trên xe tại           Phân tích lỗi kỹ thuật               Đánh giá quá trình +
xưởng, tiếp nhận quy           trên các hệ thống xe                 Thao tác thực hành +
trình chuẩn 5S & ATLĐ          Cerato, Vios, Accent...              Nhật ký thực tập
  • Tiếp cận sư phạm (Pedagogical Approach): Người học tiếp cận theo mô hình quan sát – làm mẫu – thực hành có hướng dẫn – thực hành độc lập dưới sự giám sát của giảng viên chuyên trách và kỹ thuật viên xưởng dịch vụ.
  • Bài tập và Case Studies: Giáo trình tích hợp các bài tập khảo sát và chẩn đoán hư hỏng trực tiếp trên các dòng xe thương mại:
    • Bài tập Bài 4: Lập bảng quy trình chẩn đoán hộp số tự động cảnh báo lỗi trên màn hình hiển thị của xe KIA Cerato 2018.
    • Bài tập Bài 5: Khảo sát sơ đồ mạch điện hệ thống lái trợ lực điện xe Toyota Vios 2013 và phân tích cảm biến mô-men lái trên xe Hyundai Accent 2017.
    • Bài tập Bài 6: Thực hành kiểm tra, phân tích mã lỗi hệ thống treo khí nén trên dòng xe Lexus LS400.
  • Quy trình kiểm tra và đánh giá:
    • Đánh giá định kỳ/quá trình: Đánh giá thái độ tuân thủ nội quy xưởng, thực hiện an toàn lao động, trang bị bảo hộ, kỹ năng sử dụng dụng cụ đo kiểm và bảng chấm công thực tế tại cơ sở (chiếm tỷ trọng trong 5 giờ kiểm tra định kỳ).
    • Đánh giá kết thúc: Kiểm tra kỹ năng thực hành tháo lắp, xử lý tình huống hư hỏng trên xe thật/mô hình và nghiệm thu bài báo cáo tổng kết thực tập hoàn chỉnh.
  • Hướng dẫn tự học: Người học tận dụng 60 giờ tự học thực hành để tra cứu tài liệu sửa chữa (Workshop Manual), sơ đồ mạch điện nguyên lý và củng cố thao tác đo kiểm trên các mô hình mô phỏng tín hiệu.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình mô đun MĐ 34 phản ánh các nội dung kỹ thuật cập nhật phù hợp với sự phát triển của công nghệ khung gầm ô tô hiện đại:

  1. Tích hợp sâu hệ thống điều khiển điện tử: Giáo trình không dừng lại ở các kết cấu gầm cơ khí truyền thống mà mở rộng sang các hệ thống gầm thế hệ mới: hộp số tự động E-AT điều khiển van điện từ, hệ thống lái trợ lực điện EPS/EMPS có mạng giao tiếp CAN-Bus, hệ thống treo khí nén điện tử EMS và hệ thống chống bó cứng phanh ABS.
  2. Chuẩn hóa quy trình chẩn đoán chuyên dụng:
    • Đưa vào giáo trình các phương pháp xử lý sự cố chuẩn thông qua thiết bị quét mã lỗi chuyên dụng (MUT-II, Scan tool cổng DLC3).
    • Sử dụng các bộ dụng cụ và thiết bị kiểm tra chuyên dùng SST (Special Service Tools), ví dụ: cáp kiểm tra SST 09843-18040 cho hệ thống lái EPS, thiết bị kiểm thử TOYOTA ABS Actuator Checker cho bộ chấp hành phanh.
  3. Quy chuẩn an toàn lao động và bảo vệ sức khỏe nghề nghiệp:
    • Cảnh báo trực tiếp các mối nguy hại sinh học và hóa học trong quá trình sửa chữa gầm: tiếp xúc khí xả động cơ, nguy cơ phơi nhiễm bụi amiăng từ má phanh/ly hợp/gioăng làm kín (yêu cầu dùng máy hút bụi chuyên dụng hoặc khăn ướt, cấm dùng khí nén thổi bụi).
    • Hướng dẫn xử lý an toàn hóa chất với dung dịch dầu phanh chứa Poly-glycol ether và quy trình thao tác an toàn áp suất khi bơm lốp ô tô trong lồng bảo vệ.

Đối tượng sử dụng giáo trình (200-250 từ)

                            ĐỐI TƯỢNG SỬ DỤNG GIÁO TRÌNH
[Sinh viên CĐ / ĐH]             [Giảng viên & KTV]                  [Kỹ thuật viên xưởng]
Chuyên ngành Công nghệ          Khung đào tạo thực tập,             Tài liệu tra cứu quy trình,
Kỹ thuật Ô tô (Năm 3-4)         bảng kiểm tra kỹ năng               mã lỗi DTC & thao tác SST
  • Sinh viên và Học viên: Sinh viên năm thứ 3 hoặc năm thứ 4 trình độ Cao đẳng, Đại học ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực tham gia học phần thực tập nghề nghiệp tại doanh nghiệp.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Đã hoàn thành các học phần: Cấu tạo gầm ô tô cơ bản, Lý thuyết bảo dưỡng và sửa chữa ô tô, Kỹ thuật Điện - Điện tử ô tô cơ bản.
    • Có kỹ năng nền tảng về an toàn xưởng, sử dụng thành thạo các dụng cụ cơ khí cầm tay và thiết bị đo vạn năng (VOM).
  • Giảng viên và Cán bộ hướng dẫn tại doanh nghiệp: Làm tài liệu khung để lập kế hoạch đào tạo thực hành, phân công nhiệm vụ tại các trạm/xưởng (Tổ bảo dưỡng nhanh, tổ sửa chữa chung), theo dõi bảng chấm công và đánh giá năng lực thực hành của học viên theo các tiêu chuẩn kỹ thuật đề ra.
  • Người tự học và Kỹ thuật viên tham khảo: Dùng làm tài liệu đối chiếu quy trình tháo lắp, tra cứu bảng mã lỗi chuẩn và các bước thao tác trên thiết bị kiểm tra SST.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được thiết kế cho học viên, sinh viên chuyên ngành Công nghệ Ô tô đã học xong phần gầm cơ bản tại trường và đang chuẩn bị hoặc đang trong quá trình thực tập chuyên môn tại các trạm dịch vụ, xưởng sửa chữa ô tô.

2. Cần chuẩn bị những kiến thức nền nào trước khi học mô đun này?

Người học cần nắm vững cấu tạo và nguyên lý hoạt động của các cụm cơ khí (hộp số sàn, ly hợp, hệ thống lái cơ khí, hệ thống phanh thủy lực), kỹ năng đọc sơ đồ mạch điện cơ bản và kỹ năng an toàn cơ khí tổng quát.

3. Điểm khác biệt của mô đun này so với các học phần sửa chữa gầm cơ bản là gì?

Mô đun MĐ 34 tập trung 96% thời lượng cho môi trường thực tế tại doanh nghiệp, đi sâu vào các cơ cấu điều khiển điện tử trên khung gầm ô tô thế hệ mới (hộp số tự động, phanh ABS, trợ lực lái điện, treo khí nén) và kỹ thuật chẩn đoán bằng thiết bị điện tử, quét mã lỗi DTC.

4. Làm thế nào để tự học và thực hành hiệu quả nội dung mô đun?

Người học cần kết hợp đối chiếu cấu tạo thực tế trên xe với tài liệu kỹ thuật của từng dòng xe cụ thể (KIA, Toyota, Hyundai, Lexus); rèn luyện kỹ năng tra cứu bảng mã lỗi DTC và quy trình kiểm tra các chân giắc hộp điều khiển ECU theo hướng dẫn.

5. Có tài liệu và thiết bị bổ trợ nào đi kèm với giáo trình?

Giáo trình gắn liền với các tài liệu hướng dẫn sửa chữa (Shop Manual) của các hãng xe, bảng tra cứu mã lỗi hệ thống điều khiển điện tử, thiết bị chẩn đoán (MUT-II, Scan tool) và các bộ giắc, thiết bị chuyên dùng SST (bộ kiểm tra bộ chấp hành ABS, cáp chẩn đoán 09843-18040).

Kết luận (150 từ)

Giáo trình mô đun "Thực tập sửa chữa gầm ô tô nâng cao" (MĐ 34) cung cấp một chương trình đào tạo thực hành hoàn chỉnh, gắn liền yêu cầu lý thuyết chuyên môn với năng lực thao tác thực tế tại xưởng dịch vụ ô tô.

                                  LỘ TRÌNH HỌC TẬP ĐỀ XUẤT
[GIAI ĐOẠN 1]                            [GIAI ĐOẠN 2]                            [GIAI ĐOẠN 3]
- Tiếp nhận nội quy cơ sở                - Thực hành bảo dưỡng định kỳ            - Báo cáo kết quả
- An toàn lao động & 5S                  - Tháo lắp, chẩn đoán điện tử            - Đúc kết kinh nghiệm
- Tổ chức mặt bằng xưởng                   (E-AT, EPS, EMS, ABS)                  - Đánh giá tay nghề

Lộ trình học tập đề xuất:

  1. Nắm vững nội quy, cơ cấu tổ chức doanh nghiệp và quy chuẩn an toàn lao động, vệ sinh 5S (Bài 1, 2).
  2. Thực hành quy trình bảo dưỡng và nhận dạng các bộ phận gầm cơ bản (Bài 3).
  3. Thực hành chuyên sâu công tác đo kiểm, tháo lắp và chẩn đoán hư hỏng trên 4 hệ thống điều khiển gầm ô tô thế hệ mới: Truyền lực, Lái, Treo, Phanh (Bài 4, 5, 6, 7).
  4. Tổng hợp số liệu, hoàn thiện hồ sơ thực tập và đúc kết kinh nghiệm kỹ thuật (Bài 8).

Tài liệu bổ trợ khuyến nghị bao gồm: Sổ tay hướng dẫn bảo dưỡng định kỳ các hãng xe, cẩm nang tra cứu mã lỗi hệ thống điều khiển khung gầm ô tô OBD-II và tài liệu hướng dẫn vận hành thiết bị chẩn đoán chuyên hãng.
