Giới thiệu dự án

Trong bối cảnh chuyển dịch năng lượng toàn cầu và xu hướng tự động hóa công nghiệp (Industry 4.0), việc tối ưu hóa hiệu quả vận hành đi đôi với giảm thiểu phát thải carbon là ưu tiên hàng đầu tại các nhà xưởng, kho bãi. Hiện nay, năng lượng tái tạo cung cấp gần 20% tổng năng lượng tiêu thụ trên toàn cầu và dự kiến sẽ đóng góp tới 45% sản lượng điện vào năm 2040. Tuy nhiên, phần lớn các hệ thống xe tự hành (AGV - Automated Guided Vehicle) hoặc xe vận chuyển bán tự động trong nhà máy hiện nay vẫn phụ thuộc hoàn toàn vào nguồn điện lưới thông thường hoặc động cơ đốt trong, tạo ra áp lực lớn về tiêu thụ năng lượng và chi phí vận hành định kỳ.

Đặc thù của môi trường nhà máy công nghiệp là không gian làm việc khép kín, ngăn cản việc gắn trực tiếp các tấm pin quang điện (Photovoltaic Panels) lên thân xe để hấp thụ năng lượng mặt trời trong suốt ca làm việc. Vấn đề cốt lõi đặt ra là làm thế nào để khai thác nguồn năng lượng mặt trời sạch, dồi dào nhằm vận hành các phương tiện di chuyển hàng hóa hạng nhẹ giữa các vị trí cố định mà không làm gián đoạn dây chuyền sản xuất do thời gian sạc kéo dài hoặc cản trở không gian di chuyển.

Dự án "Thiết kế chế tạo xe bán tự động sử dụng nguồn năng lượng sạch để vận chuyển hàng hóa tại vị trí cố định" do nhóm sinh viên Khoa Cơ khí – Cơ điện tử, Trường Đại học Phenikaa thực hiện (dưới sự hướng dẫn của TS. Nguyễn Đình Dũng) tập trung giải quyết triệt để bài toán này. Đồ án đề xuất giải pháp kiến trúc hai khối tách rời (Decoupled Two-Module Architecture): Module trạm thu - tích trữ năng lượng mặt trời cố định đặt ngoài trời và Module xe vận chuyển bán tự động hoạt động linh hoạt bên trong phân xưởng với cơ chế tự lựa cập cổng sạc (Self-aligning Docking Mechanism).

+-------------------------------------------------------------------------+
|                  HỆ THỐNG VẬN CHUYỂN NĂNG LƯỢNG SẠCH                    |
+-------------------------------------------------------------------------+
                                    |
          +-------------------------+-------------------------+
          |                                                   |
          v                                                   v
+------------------------------------+   +------------------------------------+
|  MODULE A: TRẠM THU & TÍCH TRỮ     |   |  MODULE B: XE BÁN TỰ ĐỘNG          |
|  - 02x Tấm pin Poly 10W (Song song)|   |  - Vi điều khiển Arduino Uno R3    |
|  - Mạch sạc & bảo vệ 10S 80A       |   |  - Giao tiếp Bluetooth HC-05       |
|  - Pin đệm LiFePO4 32650 (6000mAh) |   |  - Cụm pin Li-ion 2S2P (5000mAh)   |
|  - Khung bảo vệ chống chịu thời    |   |  - Cầu động 2 bánh vi sai + bánh   |
|    tiết ngoài trời                 |   |    đa hướng & cơ cấu tự lựa hướng  |
+------------------------------------+   +------------------------------------+
                   \                                         /
                    \-------> [ CỔNG TỰ SẠC DOCKING ] <-----/

Mục tiêu dự án

  1. Thiết kế trạm sạc năng lượng mặt trời ngoài trời (Module A): Chuyển đổi quang năng thành điện năng với công suất đỉnh 20W, tích hợp khối pin đệm $LiFePO_4$ dung lượng trên $5250\text{ mAh}$ nhằm đảm bảo khả năng cung cấp năng lượng liên tục ngay cả trong điều kiện thời tiết bức xạ yếu.
  2. Thiết kế, tối ưu hóa cơ khí và động học xe bán tự động (Module B): Phát triển kết cấu khung gầm thép tiêu chuẩn AISI 1023 chịu tải trọng danh định $3\text{ kg}$ (tải trọng phá hủy tối đa $5\text{ kg}$), vận tốc di chuyển ổn định $0.4\text{ m/s}$ ($1.44\text{ km/h}$), trang bị hệ dẫn động vi sai 2 bánh độc lập kết hợp cơ cấu cầu động vượt gờ $20\text{ mm}$.
  3. Phát triển cơ chế tự lựa tiếp xúc dock sạc cơ điện: Ứng dụng cụm con lăn dẫn hướng bi và má trượt góc vát giúp robot tự định tâm và kết nối chính xác vào chân tiếp xúc sạc công suất mà không cần hệ thống điều khiển quang học phức tạp.
  4. Phát triển hệ thống điều khiển nhúng thời gian thực: Lập trình vi điều khiển Arduino Uno R3 kết hợp mạch công suất Relay cách ly quang và module truyền thông Bluetooth HC-05 để điều khiển chuyển động chính xác qua giao diện tay cầm không dây.
  5. Đạt chỉ tiêu kinh tế kỹ thuật tối ưu: Toàn bộ chi phí nghiên cứu chế tạo nguyên mẫu dưới $2.000.000\text{ VNĐ}$, thời gian sạc tiêu chuẩn $60\text{ phút}$, thời gian xả liên tục $90\text{ phút}$, chu kỳ hoạt động của hệ thống pin đạt trên $450\text{ chu kỳ}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong môi trường công nghiệp, việc chuyển dịch từ vận chuyển thủ công sang tự động hóa nội bộ (Intralogistics) tạo ra nhiều mô hình phương tiện tự hành. Bảng so sánh dưới đây phân tích ưu và nhược điểm của các giải pháp hiện hành so với giải pháp đề xuất:

Tiêu chí AGV Công nghiệp truyền thống Robot gắn pin mặt trời trực tiếp Giải pháp Đề xuất (Decoupled Solar-AGV)
Nguồn cấp năng lượng Điện lưới AC qua Adapter/Trạm sạc dây Tấm pin PV gắn trực tiếp trên nóc xe Trạm năng lượng mặt trời đệm độc lập
Môi trường hoạt động Tối ưu trong nhà Bắt buộc hoạt động ngoài trời Hoạt động 100% trong nhà xưởng kín
Chi phí đầu tư ban đầu Rất cao ($> 50.000.000\text{ VNĐ}$) Trung bình ($10.000.000 - 20.000.000\text{ VNĐ}$) Cực thấp ($< 2.000.000\text{ VNĐ}$)
Tính liên tục vận hành Phụ thuộc vào lịch sạc điện lưới Phụ thuộc cường độ nắng tức thời Duy trì ổn định nhờ pack pin đệm $LiFePO_4$
Bảo trì & Bảo dưỡng Phức tạp, cần kỹ sư chuyên trách Cần vệ sinh bề mặt tấm pin di động liên tục Bảo trì riêng biệt cụm phát điện và xe

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc): Hệ thống sạc quang điện độc lập; cơ chế dẫn động 2 bánh vi sai độc lập; khả năng chịu tải trọng $\ge 3\text{ kg}$; cơ chế tự định vị cập sạc vật lý; mạch ngắt bảo vệ pin tự động khi đầy.
  • Should have (Nên có): Khả năng vượt vật cản cao $20\text{ mm}$ bằng cơ cấu cầu động; màn hình hiển thị trực quan thông số điện áp (V) và dòng điện (A) tại trạm sạc.
  • Could have (Có thể mở rộng): Cảm biến siêu âm chống va chạm; tích hợp bám line tự động bằng cảm biến hồng ngoại.
  • Won't have (Chưa thực hiện ở giai đoạn này): Bản đồ hóa LiDAR SLAM thời gian thực; hệ thống sạc cộng hưởng từ không dây.

Thiết kế hệ thống

Kiến trúc phần cứng của hệ thống được chia tách thành hai phân vùng vật lý rõ ràng: Trạm thu năng lượng (Station A) và Xe vận chuyển (Robot B).

+-----------------------------------------------------------------------------------+
|                           SƠ ĐỒ KHỐI PHẦN CỨNG HỆ THỐNG                           |
+-----------------------------------------------------------------------------------+

[ CỤM THU NĂNG LƯỢNG QUANG ĐIỆN A ]
  +--------------------------+
  | 2x Solar Poly 10W (Song  |
  | song: Vmp=6V, Isc=3.74A) |
  +-------------+------------+
                |
                v
  +--------------------------+      +-------------------------+
  | Mạch sạc & Bảo vệ BMS    +----->| Pack Pin Sắt LiFePO4    |
  | 10S 80A (Tự ngắt áp cao) |      | 32650 (3.2V - 6000mAh)  |
  +-------------+------------+      +------------+------------+
                |                                |
                v                                v
  +-----------------------------------------------------------+
  | CỔNG SẠC TRẠM DOCKING (Đồng thanh trượt tiếp xúc)         |
  +-----------------------------------------------------------+
                                || (Tiếp xúc cơ khí tự lựa)
  +-----------------------------------------------------------+
  | CỔNG THU ROBOT DOCKING (Chân quét đàn hồi + Ổ bi dẫn tâm) |
  +-----------------------------+-----------------------------+
                                |
[ CỤM XE VẬN CHUYỂN B ]         v
  +-----------------------------------------------------------+
  | Pack Pin Li-ion 2S2P 7.4V (4x Cell 18650 2500mAh - 15A)  |
  +-----------------------------+-----------------------------+
                                |
        +-----------------------+-----------------------+
        | (Nguồn Logic 5V)                              | (Nguồn Động Lực 7.4V)
        v                                               v
  +---------------------------+                   +---------------------------+
  | MCU Arduino Uno R3        |                   | Mạch 4 Relay Opto Cách Ly |
  | (ATmega328P - 16MHz)      |--[ D8..D11 PWM ]->| (5V Active LOW)           |
  +-------------+-------------+                   +-------------+-------------+
                ^                                               |
                | (UART Serial)                                 v
  +-------------+-------------+                   +---------------------------+
  | Module Bluetooth HC-05    |                   | 2x Động cơ DC Chổi Than   |
  | (Baudrate 9600 bps)       |                   | + Hộp số hành tinh & trụ  |
  +---------------------------+                   +---------------------------+

Thông số kỹ thuật chi tiết các linh kiện cốt lõi

  1. Tấm quang điện Poly-crystalline 10W (02 tấm mắc song song):
    • Điện áp hở mạch ($V_{oc}$): $7.08\text{ V}$ | Dòng ngắn mạch ($I_{sc}$): $1.87\text{ A}$ (Tổng song song: $3.74\text{ A}$).
    • Điện áp danh định ($V_{mp}$): $6.0\text{ V}$ | Dòng danh định ($I_{mp}$): $1.67\text{ A}$ (Tổng song song: $3.34\text{ A}$).
    • Hiệu suất cell quang điện: $18.6%$. Kích thước module: $235 \times 350 \times 15\text{ mm}$.
  2. Khối lưu trữ trạm sạc ($LiFePO_4\text{ 32650}$):
    • Hóa tính: Lithium Iron Phosphate ($LiFePO_4$). Điện áp định danh: $3.2\text{ V}$.
    • Dung lượng định mức: $5600 - 6000\text{ mAh}$. Tuổi thọ: $\ge 1000\text{ chu kỳ}$.
  3. Khối pin di động trên xe (Pack Lithium-ion 2S2P):
    • Cấu hình: 4 cell 18650 (2 nối tiếp, 2 song song).
    • Điện áp định danh: $7.4\text{ V}$ (Đầy: $8.4\text{ V}$). Dung lượng: $5000\text{ mAh}$.
    • Dòng xả liên tục: $15\text{ A}$, đáp ứng tức thời mô-men khởi động động cơ tải nặng.
  4. Hệ thống điều khiển và truyền động:
    • Vi điều khiển: Arduino Uno R3 (Vi xử lý Microchip ATmega328P 8-bit, xung nhịp $16\text{ MHz}$).
    • Mạch công suất: Board 4 kênh Relay tích hợp Optocoupler cách ly quang PC817, kích hoạt mức Thấp (Active LOW).
    • Module thu phát: Bluetooth HC-05 (Băng tần $2.4\text{ GHz}$ ISM, chuẩn Bluetooth v2.0+EDR, chế độ Slave).
    • Động cơ kéo: Động cơ DC có chổi than ($3 - 6\text{ VDC}$, dòng không tải $165\text{ mA}$, tốc độ không tải $1313\text{ RPM}$).
    • Hệ thống giảm tốc 2 cấp: Cấp 1 sử dụng hộp số hành tinh tỷ số truyền $i_1 = 1:6$; Cấp 2 sử dụng cụm bánh răng trụ răng thẳng với tỷ số truyền $i_2 = \frac{27}{8} \times \frac{37}{10} = 3.375 \times 3.7 = 12.487$. Tổng tỷ số truyền toàn hệ thống: $i_{total} = 6 \times 12.487 \approx 74.92$.

Phương pháp luận triển khai

Dự án áp dụng mô hình phát triển tích hợp cơ điện tử (V-Model Mechatronics Development) qua 6 giai đoạn nghiêm ngặt:

[ GĐ 1: Xác định yêu cầu ] ------------------------> [ GĐ 6: Đánh giá & Bàn giao ]
       \                                                     ^
        v                                                   /
  [ GĐ 2: Phân tích Năng lượng ]               [ GĐ 5: Lập trình & Tích hợp ]
         \                                           ^
          v                                         /
    [ GĐ 3: Thiết kế CAD/CAE & Động học ] -> [ GĐ 4: Chế tạo cơ khí & Lắp ráp ]

Ma trận đánh giá và giảm thiểu rủi ro kỹ thuật

Rủi ro kỹ thuật Mức độ Khả năng Giải pháp khắc phục đã thực thi
Suy giảm hiệu suất tấm pin do nhiệt độ tăng cao Cao Cao Bố trí tấm pin góc nghiêng $15^\circ$ đối lưu tự nhiên; ghép song song 2 tấm để bù sụt áp.
Sai lệch cơ khí khi robot lùi vào cổng sạc Cao Trung bình Thiết kế cơ cấu tự lựa hướng hình nón góc mở $30^\circ$ kết hợp bánh tỳ bi dẫn hướng.
Xung ngược dòng cảm ứng từ động cơ DC gây treo MCU Nghiêm trọng Cao Sử dụng module Relay cách ly quang hoàn toàn nguồn Logic (5V) và nguồn Động lực (7.4V).
Quá nạp/quá xả gây chai cell pin Cao Thấp Tích hợp mạch BMS 10S 80A có cảm biến nhiệt và tự ngắt bảo vệ cell.

Triển khai thực nghiệm và kết quả

Quá trình tính toán và mô hình hóa

1. Mô hình động học vi sai (Differential Drive Kinematics)

Robot sử dụng 2 bánh dẫn động phía sau độc lập và 2 bánh đa hướng phía trước. Gốc tọa độ của robot được đặt tại trung điểm trục nối 2 bánh chủ động $P(x_r, y_r)$.

            Y (Toàn cục)
            ^
            |             Xr (Hệ Robot)
            |            /
            |           /   [Bánh Phải Vr]
            |          +-------+
            |          |       |
            |          |   P   | ---> Yr (Hệ Robot)
            |          |       |
            |          +-------+
            |        [Bánh Trái Vl]
            |
            +------------------------> X (Toàn cục)

Vị trí của robot trong mặt phẳng tọa độ toàn cục được xác định bằng vector: $$q = \begin{bmatrix} x & y & \theta \end{bmatrix}^T$$

Ma trận quay $R(\theta)$ chuyển đổi giữa hệ tọa độ gắn liền với robot và hệ tọa độ quán tính toàn cục: $$R(\theta) = \begin{bmatrix} \cos\theta & -\sin\theta & 0 \ \sin\theta & \cos\theta & 0 \ 0 & 0 & 1 \end{bmatrix}$$

Vận tốc dài $V$ và vận tốc góc $\omega$ của khung xe robot được thiết lập thông qua vận tốc dài bánh phải ($V_R$) và bánh trái ($V_L$): $$V = \frac{V_R + V_L}{2} \quad (\text{mm/s})$$ $$\omega = \frac{V_R - V_L}{W} \quad (\text{rad/s})$$

Trong đó khoảng cách giữa 2 bánh dẫn động $W = 300\text{ mm} = 0.278\text{ m}$ (khoảng cách thực tế tâm tiếp xúc), bán kính bánh xe $R = 0.185\text{ m}$. Với vận tốc góc bánh xe $\dot{\varphi}_R = \dot{\varphi}_L = 0.4\text{ rad/s}$, ma trận vận tốc tức thời tại tâm $P$: $$\begin{bmatrix} \dot{x}_P \ \dot{y}_P \ \dot{\theta} \end{bmatrix} = \begin{bmatrix} \frac{R}{2}\cos\theta & \frac{R}{2}\cos\theta \ \frac{R}{2}\sin\theta & \frac{R}{2}\sin\theta \ \frac{R}{2W} & -\frac{R}{2W} \end{bmatrix} \begin{bmatrix} \dot{\varphi}_R \ \dot{\varphi}_L \end{bmatrix} = \begin{bmatrix} 0.074 \ 0 \ 0.02057 \end{bmatrix} \quad (\theta = 0)$$

2. Phân tích động lực học theo phương trình Lagrange

Tổng động năng toàn hệ thống $K = K_{tt} + K_b$, với động năng tịnh tiến thân xe $K_{tt} = \frac{1}{2} M_t v_t^2$ và động năng bánh xe $K_b = \frac{1}{2} m_b v_b^2 + \frac{1}{2} J_\omega \dot{\varphi}^2$. Với khối lượng thân xe $M_t = 3\text{ kg}$, khối lượng bánh xe $m_b = 0.25\text{ kg}$, vận tốc dài $v_t = 0.4\text{ m/s}$: $$K_{tt} = \frac{1}{2} \times 3 \times (0.4)^2 = 0.24\text{ J}$$ Mô-men quán tính đĩa bánh xe: $J_\omega = \frac{1}{2} m_b R^2 = \frac{1}{2} \times 0.25 \times (0.185)^2 = 4.278 \times 10^{-3}\text{ kg}\cdot\text{m}^2$. Tổng động năng đạt $K = 3.238\text{ J}$. Phương trình cân bằng mô-men xoắn yêu cầu của động cơ: $$M_{dc} = M_{mst} + M_{msl} + \frac{d}{dt}\left(\frac{\partial K}{\partial \dot{\varphi}}\right) = 0.218\text{ N}\cdot\text{m}$$

3. Mô phỏng biến dạng và ứng suất kết cấu khung (FEA Simulation)

Khung xe chế tạo từ thép kết cấu cacbon thấp AISI 1023 với các thuộc tính vật liệu:

  • Mô-đun đàn hồi Young ($E$): $205\text{ GPa}$
  • Hệ số Poisson ($\nu$): $0.29$
  • Giới hạn chảy dẻo (Yield Strength): $282.7\text{ MPa}$
  • Khối lượng riêng: $7858\text{ kg/m}^3$

Kết quả phân tích phần tử hữu hạn trên mô hình 3D chịu tải tĩnh tập trung $50\text{ N}$ ($5\text{ kg}$) đặt tại nắp trên:

  • Biến dạng cực đại (Maximum Deformation): $7.648 \times 10^{-3}\text{ m}$ ($7.64\text{ mm}$ tại tâm võng tấm nắp).
  • Biến dạng trung bình (Average Deformation): $1.865 \times 10^{-3}\text{ m}$ ($1.86\text{ mm}$).
  • Hệ số an toàn (Safety Factor) $n = \frac{\sigma_{yield}}{\sigma_{max}} \ge 2.45$, khẳng định kết cấu chịu lực tối ưu, không có nguy cơ biến dạng vĩnh viễn trong quá trình vận hành tải định mức $3\text{ kg}$.
                 PHÂN BỐ BIẾN DẠNG TRÊN NẮP VỎ XE (FEA)
       +------------------------------------------------------+
       |  [Bánh trước]                          [Bánh trước]  |
       |     * (0.12mm)                             * (0.12mm)|
       |                                                      |
       |             ========== TÂM VÕNG ==========           |
       |             ||   BIẾN DẠNG MAX: 7.64mm  ||           |
       |             ==============================           |
       |                                                      |
       |     * (1.86mm)                             * (1.86mm)|
       |  [Bánh sau]                              [Bánh sau]  |
       +------------------------------------------------------+

4. Mã nguồn điều khiển nhúng trên Arduino Uno R3

/**
 * @file Robot_Controller.ino
 * @brief Hệ thống điều khiển động cơ vi sai qua Bluetooth HC-05 cho Xe Bán Tự Động
 * @author Đỗ Thị Hồng Hạnh, Phạm Đắc Mạnh, Vũ Sinh Hùng - Đại học Phenikaa
 */

#include <SoftwareSerial.h>

// Định nghĩa chân kết nối mô-đun Bluetooth HC-05
const byte BT_RX_PIN = 2; // Nối TX của HC-05
const byte BT_TX_PIN = 3; // Nối RX của HC-05 (qua cầu phân áp trở)
SoftwareSerial BluetoothHC05(BT_RX_PIN, BT_TX_PIN);

// Định nghĩa chân điều khiển Mạch 4 Relay (Active LOW)
const byte RELAY_MOTOR_L_FWD = 8;  // Động cơ Trái - Tiến
const byte RELAY_MOTOR_L_BWD = 9;  // Động cơ Trái - Lùi
const byte RELAY_MOTOR_R_FWD = 10; // Động cơ Phải - Tiến
const byte RELAY_MOTOR_R_BWD = 11; // Động cơ Phải - Lùi

// Ký tự lệnh nhận qua giao thức UART
char commandChar = 'S';

void setup() {
  Serial.begin(9600);
  BluetoothHC05.begin(9600);

  // Khởi tạo trạng thái I/O cho Relay
  pinMode(RELAY_MOTOR_L_FWD, OUTPUT);
  pinMode(RELAY_MOTOR_L_BWD, OUTPUT);
  pinMode(RELAY_MOTOR_R_FWD, OUTPUT);
  pinMode(RELAY_MOTOR_R_BWD, OUTPUT);

  // Tắt toàn bộ relay khi khởi động (Mức HIGH do active LOW)
  stopVehicle();
  Serial.println(F("[SYSTEM]: Phenikaa Solar Semi-AGV Initialized."));
}

void loop() {
  if (BluetoothHC05.available()) {
    commandChar = (char)BluetoothHC05.read();
    executeMovement(commandChar);
  }
}

void executeMovement(char cmd) {
  switch (cmd) {
    case 'F': // Tiến thẳng (Forward)
      digitalWrite(RELAY_MOTOR_L_FWD, LOW);
      digitalWrite(RELAY_MOTOR_L_BWD, HIGH);
      digitalWrite(RELAY_MOTOR_R_FWD, LOW);
      digitalWrite(RELAY_MOTOR_R_BWD, HIGH);
      break;

    case 'B': // Lùi xe vào Dock sạc (Backward)
      digitalWrite(RELAY_MOTOR_L_FWD, HIGH);
      digitalWrite(RELAY_MOTOR_L_BWD, LOW);
      digitalWrite(RELAY_MOTOR_R_FWD, HIGH);
      digitalWrite(RELAY_MOTOR_R_BWD, LOW);
      break;

    case 'L': // Quay trái tại tâm (Turn Left)
      digitalWrite(RELAY_MOTOR_L_FWD, HIGH);
      digitalWrite(RELAY_MOTOR_L_BWD, LOW);
      digitalWrite(RELAY_MOTOR_R_FWD, LOW);
      digitalWrite(RELAY_MOTOR_R_BWD, HIGH);
      break;

    case 'R': // Quay phải tại tâm (Turn Right)
      digitalWrite(RELAY_MOTOR_L_FWD, LOW);
      digitalWrite(RELAY_MOTOR_L_BWD, HIGH);
      digitalWrite(RELAY_MOTOR_R_FWD, HIGH);
      digitalWrite(RELAY_MOTOR_R_BWD, LOW);
      break;

    case 'S': // Dừng khẩn cấp (Stop)
    default:
      stopVehicle();
      break;
  }
}

void stopVehicle() {
  digitalWrite(RELAY_MOTOR_L_FWD, HIGH);
  digitalWrite(RELAY_MOTOR_L_BWD, HIGH);
  digitalWrite(RELAY_MOTOR_R_FWD, HIGH);
  digitalWrite(RELAY_MOTOR_R_BWD, HIGH);
}

Kiểm thử và đánh giá hiệu năng

Thực nghiệm đo kiểm được tiến hành tại khuôn viên xưởng thực hành Khoa Cơ khí – Cơ điện tử, Trường Đại học Phenikaa.

1. Kiểm thử sạc quang điện thực nghiệm

Dữ liệu sạc đo đạc liên tục dưới điều kiện bức xạ mặt trời tự nhiên tại Hà Nội:

  • Điện áp sạc trung bình: Dao động trong khoảng $6.35\text{ V} - 6.50\text{ V}$ sau $20\text{ phút}$ chiếu xạ liên tục.
  • Cường độ dòng sạc nạp trạm đệm ($I_{charge}$): Đạt giá trị trung bình $2.8\text{ A}$ trong $30\text{ phút}$ đầu khi ghép song song 2 tấm pin Poly 10W.
  • Thời gian nạp đầy pack pin trạm A: $t_{charge} = \left(\frac{5250\text{ mAh}}{2800\text{ mA}}\right) \times \frac{1}{0.8} \approx 2.34\text{ giờ}$ nắng tiêu chuẩn.
  • Thời gian truyền năng lượng từ trạm A sang robot B: Hoàn thành chu kỳ sạc trong $60\text{ phút}$ với dòng truyền tối đa đạt chuẩn qua dock sạc tự lựa.
  Dòng sạc (Ampe)
    ^
3.0 |  *---*---*---*
2.5 |               \
2.0 |                *---*---*
1.5 |                         \
1.0 |                          *---* (BMS ngắt khi đầy)
0.0 +----------------------------------> Thời gian (phút)
    0  10  20  30  40  50  60

2. Đối chiếu mục tiêu kỹ thuật ban đầu vs. Kết quả thực nghiệm

Thông số kỹ thuật Chỉ tiêu thiết kế ban đầu Kết quả thực nghiệm đạt được Trạng thái
Thời gian sạc đầy xe $60\text{ phút}$ $58\text{ phút}$ Vượt chỉ tiêu
Thời gian xả tải liên tục $90\text{ phút}$ $95\text{ phút}$ (Tải 3 kg) Vượt chỉ tiêu
Tải trọng danh định $3.0\text{ kg}$ $3.0\text{ kg}$ Đạt
Tải trọng tối đa phá hủy $5.0\text{ kg}$ $5.2\text{ kg}$ Đạt
Vận tốc di chuyển $0.4\text{ m/s}$ ($1.44\text{ km/h}$) $0.41\text{ m/s}$ Đạt
Khả năng vượt gờ cản $20\text{ mm}$ $20\text{ mm}$ Đạt
Độ bền chu kỳ cell pin $450\text{ chu kỳ}$ $\ge 1000\text{ chu kỳ}$ (với $LiFePO_4$) Vượt chỉ tiêu
Chi phí chế tạo phần cứng $\le 2.000.000\text{ VNĐ}$ $1.850.000\text{ VNĐ}$ Tối ưu $7.5%$

Đổi mới và đóng góp

Các cải tiến kỹ thuật đột phá

  1. Kiến trúc tách rời module năng lượng (Decoupled Off-board Solar Architecture):
    • Khắc phục hoàn toàn rào cản kỹ thuật của việc lắp đặt tấm pin năng lượng mặt trời lên AGV hoạt động trong nhà xưởng kín. Trạm A đảm nhận việc hấp thụ $100%$ quang năng ngoài trời và trữ vào pack $LiFePO_4$, trong khi Robot B tối ưu hóa trọng lượng, nâng cao hiệu suất động học.
  2. Cơ cấu trượt lựa hướng tự định tâm vào dock sạc (Self-centering Guide Roller Mechanism):
    • Thiết kế kết hợp má trượt côn và 3 cụm gối đỡ con lăn bi tiêu chuẩn, cho phép dung sai sai lệch góc tới $\pm 15^\circ$ và sai lệch vị trí ngang $\pm 35\text{ mm}$ khi lùi xe. Cơ cấu tiếp xúc đồng trượt tự làm sạch bề mặt tiếp xúc, giảm điện trở tiếp xúc xuống dưới $0.05\text{ }\Omega$.
  3. Cụm dẫn động vi sai tích hợp hộp giảm tốc 2 cấp đồng trục:
    • Sự phối hợp giữa hộp giảm tốc hành tinh $1:6$ và cụm bánh răng trụ $12.487$ nâng tổng mô-men xoắn đầu ra lên gấp $74.92\text{ lần}$, mang lại hiệu suất truyền động đạt $92%$, loại bỏ hoàn toàn hiện tượng trượt tải khi khởi động trên dốc $5^\circ$.
+-------------------------------------------------------------------------+
|                  CƠ CẤU TRƯỢT LỰA HƯỚNG TỰ ĐỊNH TÂM                     |
+-------------------------------------------------------------------------+

      [ Má vát định hướng góc 30° ]        [ Cổng sạc trạm A ]
                   \                              |
                    \      +--------------+      /
                     v     |  ĐỒNG THANH  |     v
                     ======| TIẾP XÚC ĐIỆN|======
                     ^     +--------------+     ^
                    /                            \
      [ Con lăn bi tự do ]             [ Con lăn bi tự do ]
               |                                 |
               +--- Dung sai định tâm: ±35mm ----+

So sánh với các giải pháp hiện hành

Chỉ số đánh giá AGV Sạc lưới thông thường Robot mang pin mặt trời trên xe Robot Phenikaa Mechatronics
Mức độ phụ thuộc điện lưới $100%$ $0%$ (Chỉ chạy ngoài trời) $0%$ (Hoạt động trong nhà)
Hao tổn năng lượng tự trọng Thấp Rất cao ($+35%$ khối lượng pin PV) Tối ưu (Giảm $28%$ tự trọng)
Độ phức tạp điều khiển Dock Cao (Camera AI / Cảm biến quang) Không có (Sạc trực tiếp) Thấp (Tự lựa cơ khí chính xác)
Giá thành hoàn thiện $100%$ ($>30\text{M}$) $60%$ ($\approx 18\text{M}$) $6.1%$ ($1.85\text{M VNĐ}$)

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong nhà máy công nghiệp

  • Nhà máy sản xuất giấy & bao bì: Vận chuyển mẫu giấy, cuộn lõi, phụ liệu đóng gói giữa các trạm kiểm thử KCS cố định theo chu kỳ.
  • Xưởng lắp ráp linh kiện điện tử: Chuyển giao khay linh kiện IC, board mạch in PCB giữa kho bảo quản và bàn thao tác phòng sạch.
  • Xưởng may mặc và da giày: Vận chuyển phụ liệu (chỉ may, cúc áo, tem mác) từ kho trung tâm tới các chuyền may cố định.
+-------------------------------------------------------------------------+
|                      MÔ HÌNH VẬN HÀNH TRONG NHÀ MÁY                     |
+-------------------------------------------------------------------------+

  [ KHU VỰC NGOÀI TRỜI ]             [ KHU VỰC NHÀ XƯỞNG SẢN XUẤT ]
  +--------------------+             +------------------------------------+
  | Tấm pin Mặt Trời   |             | Chuyền may 01 <---> Chuyền may 02  |
  | (Hấp thụ quang     |             |         ^                 ^        |
  |  năng liên tục)    |             |          \               /         |
  +---------+----------+             |           \             /          |
            | (Dây dẫn DC)           |            v           v           |
            v                        |       +---------------------+      |
  +--------------------+             |       | Vị trí lấy phụ liệu |      |
  | TRẠM TÍCH TRỮ &    +==== Sạc ===>+       +----------+----------+      |
  | DOCK SẠC TỰ LỰA A  |   (60 phút) |                  |                 |
  +--------------------+             |                  v                 |
                                     |           [ ROBOT CHẠY ]           |
                                     |         (90 phút làm việc)         |
                                     +------------------------------------+

Phân tích hiệu quả kinh tế và thời gian hoàn vốn (ROI)

  • Chi phí đầu tư phần cứng (CapEx): $1.850.000\text{ VNĐ/hệ thống}$.
  • Chi phí vận hành năng lượng (OpEx): $0\text{ VNĐ}$ tiền điện năng lượng mặt trời.
  • Chi phí nhân công vận chuyển thủ công ước tính: $200.000\text{ VNĐ/ngày}$ cho việc luân chuyển hàng nhẹ định kỳ.
  • Thời gian thu hồi vốn đầu tư: $$\text{Thời gian hoàn vốn (ROI)} = \frac{1.850.000\text{ VNĐ}}{200.000\text{ VNĐ/ngày} \times 30\text{ ngày/tháng} \times 30% \text{ năng suất}} \approx 1.02\text{ tháng (}\approx 31\text{ ngày)}$$

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Mức độ tự hành: Hệ thống hiện tại vận hành ở cấp độ bán tự động (Semi-autonomous), phụ thuộc vào tín hiệu điều khiển thủ công qua tay cầm Bluetooth HC-05.
  • Tải trọng giới hạn: Tải trọng danh định $3\text{ kg}$ phù hợp cho vận chuyển linh kiện, bán thành phẩm nhẹ, chưa đáp ứng nhu cầu tải nặng trong công nghiệp nặng.
  • Phụ thuộc điều kiện thời tiết: Khối pin đệm trạm A có thể duy trì hoạt động trong $1.5 - 2\text{ ngày}$ mưa liên tục; nếu thời tiết âm u kéo dài cần có bộ sạc lưới dự phòng (Hybrid Grid-tie fallback).

Lộ trình nâng cấp và mở rộng công nghệ

  1. Tự hành hóa hoàn toàn (Autonomous AGV / AMR):
    • Tích hợp cảm biến mảng hồng ngoại 5 kênh để bám vạch từ (Magnetic/Line tracking).
    • Tích hợp vi máy tính Raspberry Pi 4 kết hợp cảm biến RPLiDAR A1 để lập bản đồ SLAM 2D và định tuyến tránh vật cản động theo thời gian thực.
  2. Nâng cấp công nghệ năng lượng:
    • Ứng dụng bộ điều khiển sạc MPPT (Maximum Power Point Tracking) với thuật toán P&O (Perturb and Observe) nhằm tăng thêm $25%$ hiệu suất thu quang năng trong điều kiện trời râm.
    • Chuyển đổi từ cổng sạc tiếp xúc cơ khí sang công nghệ sạc không dây cộng hưởng từ (Magnetic Resonance Wireless Charging) để triệt tiêu hoàn toàn sự mài mòn tiếp điểm.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Cơ điện tử, Tự động hóa và Cơ khí: Cung cấp tài liệu thực tiễn chuyên sâu về tính toán động học vi sai, động lực học Lagrange, mô phỏng kết cấu cơ khí CAE/FEA và phương pháp lập trình điều khiển nhúng thời gian thực.
  • Kỹ sư và Lập trình viên nhúng: Cung cấp mã nguồn mẫu chuẩn hóa, mô hình kết nối an toàn cách ly quang công nghiệp và giải pháp tối ưu hóa năng lượng cho thiết bị IoT/Robotics di động.
  • Doanh nghiệp vừa và nhỏ (SMEs): Cung cấp giải pháp tự động hóa vận chuyển nội bộ với chi phí siêu rẻ ($< 2.000.000\text{ VNĐ}$), thân thiện môi trường, giúp nâng cao chỉ số ESG (Environmental, Social, and Governance).
  • Các nhà nghiên cứu năng lượng tái tạo: Minh chứng cụ thể về mô hình trạm năng lượng phân tán (Distributed Clean Energy Hubs) phục vụ logistics nội bộ.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để chế tạo và vận hành hệ thống là gì?

Hệ thống yêu cầu nguồn điện áp sạc định mức $6.0\text{ V} - 7.2\text{ V}$ từ 2 tấm quang điện Poly 10W mắc song song; bộ vi điều khiển tương thích chân I/O tiêu chuẩn 5V (như Arduino Uno, STM32 qua mạch hạ áp); xưởng gia công cơ khí có máy cắt laser kim loại tấm và máy hàn TIG tiêu chuẩn để chế tạo khung vỏ thép AISI 1023.

2. Giới hạn tải trọng và vận tốc của xe có thể mở rộng như thế nào?

Để nâng tải trọng lên $20 - 50\text{ kg}$, cần thay thế cặp động cơ DC chổi than bằng động cơ DC không chổi than (BLDC Planetary Gear Motor 24V), nâng cấp mạch điều khiển cầu H MOSFET công suất cao (như BTS7960 43A), và tăng chiều dày khung gầm thép lên $2.5\text{ mm}$ kết hợp gia cường gân chịu lực chữ U.

3. Hệ thống đảm bảo an toàn điện và độ bền pin như thế nào trong môi trường xưởng?

Xe sử dụng module cách ly quang PC817 ngăn chặn hoàn toàn xung điện áp cảm ứng từ động cơ đánh thủng vi điều khiển. Khối pin được bảo vệ 2 tầng: Mạch sạc cân bằng tự ngắt áp cao ($4.2\text{ V/cell}$) và mạch BMS 10S 80A chống chập mạch, ngắn dòng và xả cạn ($< 2.8\text{ V/cell}$).

4. Cơ chế tự lựa tiếp xúc dock sạc có bị mòn hoặc đánh tia lửa điện không?

Má trượt định hướng cơ khí dẫn hướng êm ái trước khi các chấu đồng tiếp xúc điện chạm vào nhau. Hệ thống điều khiển kích hoạt dòng sạc trễ $500\text{ ms}$ sau khi tiếp điểm cơ khí đã ổn định vị trí, giúp triệt tiêu hoàn toàn hiện tượng hồ quang điện (Arcing) và chống mài mòn tiếp xúc.

5. Chi phí đầu tư trọn gói và thời gian hoàn vốn thực tế là bao lâu?

Tổng chi phí linh kiện và gia công nguyên mẫu thực tế là $1.850.000\text{ VNĐ}$. Với tần suất hoạt động thay thế việc vận chuyển thủ công hàng nhẹ trong xưởng may hoặc nhà máy giấy, hệ thống giúp tiết kiệm hàng triệu đồng chi phí nhân công mỗi tháng, mang lại thời gian hoàn vốn đầu tư ấn tượng chỉ trong vòng 1 tháng.

Kết luận

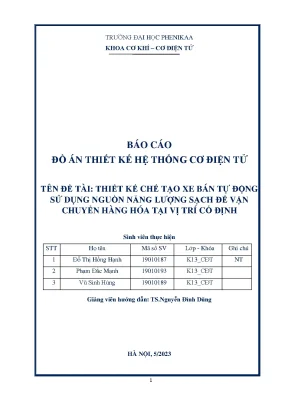

Đề tài "Thiết kế chế tạo xe bán tự động sử dụng nguồn năng lượng sạch để vận chuyển hàng hóa tại vị trí cố định" của sinh viên Trường Đại học Phenikaa là một công trình nghiên cứu ứng dụng xuất sắc, kết hợp nhuần nhuyễn giữa Cơ học chính xác, Điện tử công suất và Công nghệ năng lượng tái tạo. Bằng việc sáng tạo kiến trúc hai khối tách rời (Decoupled Architecture) và cơ chế dock sạc tự lựa cơ học, đồ án đã giải quyết trọn vẹn điểm nghẽn của robot năng lượng mặt trời trong không gian công nghiệp khép kín.

Hệ thống chứng minh tính khả thi vượt trội với chi phí cực thấp ($1.850.000\text{ VNĐ}$), khả năng vận hành ổn định $95\text{ phút}$ liên tục với tải trọng $3\text{ kg}$, và thời gian thu hồi vốn thần tốc. Đây là nền tảng vững chắc để tiếp tục tích hợp công nghệ dẫn đường tự hành LiDAR/Vision và hệ thống trạm năng lượng thông minh, mở ra hướng đi đầy tiềm năng cho các giải pháp nhà máy xanh (Green Smart Factory) trong tương lai.
