Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và hiện đại hóa sản xuất, ngành cơ khí chế tạo đóng vai trò xương sống cho sự phát triển của nền kinh tế. Theo số liệu từ Bộ Công Thương, các phân xưởng công nghiệp chiếm hơn 54% tổng sản lượng điện tiêu thụ toàn quốc, trong đó tổn thất điện năng trong lưới phân phối hạ áp nội bộ ($0.4\text{ kV}$) thường dao động từ $10\text{–}15%$ nếu không được thiết kế và tối ưu hợp lý. Đồ án tốt nghiệp "Thiết kế thi công cung cấp điện cho một phân xưởng cơ khí" (chuyên ngành Điện Tự Động Công Nghiệp, Trường Đại học Dân Lập Hải Phòng, thực hiện bởi sinh viên Phạm Văn Hướng dưới sự hướng dẫn của GS.TSKH Thân Ngọc Hoàn) giải quyết trọn vẹn bài toán cung cấp điện tin cậy, an toàn và tối ưu kinh tế cho mặt bằng sản xuất cơ khí điển hình.

                  SƠ ĐỒ PHÂN BỐ PHỤ TẢI PHÂN XƯỞNG CƠ KHÍ
  +-------------------------------------------------------------------+
  | Diện tích: 1000 m2 | Tổng Pđm: 625.65 kW | Công suất Ptt: 341.2 kW |
  +-------------------------------------------------------------------+
                                    |
          +-------------------------+-------------------------+
          |                         |                         |
    [Nhóm 1: Rèn đúc]      [Nhóm 2: Nhiệt luyện]      [Nhóm 3: Tôi cao tần]
    Ptt = 51.35 kW         Ptt = 57.48 kW             Ptt = 133.00 kW
    Itt = 129.96 A         Itt = 145.32 A             Itt = 336.23 A
          |                         |                         |
    [Nhóm 4: Gia công nhiệt] [Nhóm 5: Mộc, Nén khí]   [Hệ thống Chiếu sáng]
    Ptt = 59.60 kW         Ptt = 45.78 kW             Pcs = 12.00 kW
    Itt = 150.72 A         Itt = 115.74 A             Po  = 12 W/m2

Vấn đề thực tiễn và bài toán đặt ra

Phân xưởng cơ khí có đặc thù tải công nghiệp hỗn hợp với diện tích $1000\text{ m}^2$, hoạt động liên tục với mật độ máy công cụ công suất lớn (máy nén khí, thiết bị tôi cao tần $80\text{ kW}$, lò nhiệt luyện $90\text{ kW}$, búa rèn hơi, động cơ không đồng bộ ba pha rôto lồng sóc). Các thách thức chính gồm:

  • Hệ số công suất tự nhiên thấp: $\cos\varphi_{tn} \approx 0.75$, dẫn đến phụ tải vô công $Q_{tt}$ lớn ($453.82\text{ kVAr}$), gây quá tải đường dây và chịu phạt chi phí mua công suất phản kháng từ EVN.
  • Dòng khởi động xung kích lớn: Các động cơ lồng sóc có bội số dòng khởi động $k_{mm} = 5\text{–}7$, dễ làm sụt áp thanh cái và tác động sai khí cụ bảo vệ.
  • Môi trường khắc nghiệt: Môi trường phân xưởng cơ khí có bụi kim loại, dầu mỡ và dao động nhiệt ($+25^\circ\text{C}\text{–}+40^\circ\text{C}$), đòi hỏi giải pháp đi dây chôn ngầm trong ống thép bảo vệ chống va đập cơ học.

Mục tiêu kỹ thuật của đồ án

  1. Xác định chính xác phụ tải tính toán ($P_{tt}, Q_{tt}, S_{tt}, I_{tt}$) cho 5 nhóm thiết bị công nghệ và hệ thống chiếu sáng xưởng ($12\text{ W/m}^2$) bằng phương pháp công suất trung bình kết hợp hệ số cực đại ($n_{hq}, K_{max}$).
  2. Thiết kế cấu trúc mạng phân phối hạ áp $380/220\text{ V}$ theo sơ đồ hỗn hợp (hình tia cho tủ động lực và liên thông cho tải phụ), đảm bảo độ sụt áp $\Delta U% \le 5%$.
  3. Tính toán và thiết kế hệ thống bù công suất phản kháng, nâng cao hệ số công suất từ $\cos\varphi_1 = 0.75$ lên $\cos\varphi_2 = 0.95$, giảm tổn thất công suất tác dụng $\Delta P$ và giảm tải cho máy biến áp.
  4. Lựa chọn và kiểm tra đồng bộ khí cụ điện, bao gồm tủ phân phối chính $\text{ПP-9262}$, Aptomat khối (MCCB), Aptomat tép (MCB), cầu chì $\text{ПP-2}$, và hệ thống cáp đồng cách điện PVC luồn ống thép $\Phi 3/4''$.

Phạm vi và giới hạn của đề tài

  • Phạm vi: Toàn bộ mạng hạ áp nội bộ từ đầu ra trạm biến áp hạ thế $35/0.4\text{ kV}$ đến tủ phân phối chính (TPPC), 5 tủ động lực nhánh (TĐL1 – TĐL5), tủ chiếu sáng và từng đầu cực động cơ.
  • Giới hạn: Không đi sâu vào thiết kế cấu tạo chi tiết bên trong máy biến áp trung gian 35kV; giải pháp bù phản kháng tập trung tại thanh cái $0.4\text{ kV}$ của phân xưởng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng và so sánh giải pháp

Tiêu chí kỹ thuật Phương pháp Suất phụ tải ($P_o/\text{m}^2$) Phương pháp Hệ số nhu cầu ($K_{nc}$) Phương pháp Thiết bị hiệu quả ($n_{hq}, K_{max}$) [Được chọn]
Độ chính xác Thấp (sai số $\pm 25%$) Trung bình (sai số $\pm 15%$) Rất cao (sai số $\le 5%$)
Giai đoạn áp dụng Quy hoạch sơ bộ, thiết kế cơ sở Thiết kế kỹ thuật khi thiếu mã máy Thiết kế thi công chi tiết từng thiết bị
Mức độ an toàn vốn Dễ chọn thừa dung lượng cáp Tiềm ẩn non tải hoặc quá tải cục bộ Tối ưu tiết diện cáp và định mức đóng cắt
Độ phức tạp tính toán Đơn giản ($P = P_o \cdot S$) Trung bình ($P_{tt} = K_{nc} \cdot P_{dat}$) Phức tạp (xét $n_1, P_1, n_{hq}^*, K_{max}, K_{sd}$)

Phân loại yêu cầu thiết kế theo mô hình MoSCoW:

  • Must have: Cung cấp đủ điện năng liên tục cho 29 cụm máy công cụ; bảo vệ ngắt ngắn mạch tức thời; nối đất an toàn vỏ thiết bị; nâng $\cos\varphi \ge 0.90$.
  • Should have: Bù tự động theo cấp dung lượng đạt $\cos\varphi = 0.95$; dự phòng mở rộng tải $10\text{–}15%$; đồng bộ hóa tiết diện cáp chính $120\text{ mm}^2$.
  • Could have: Tích hợp đồng hồ đa năng đo lường điện tử kỹ thuật số tại TPPC.
  • Won't have: Hệ thống lọc sóng hài tích cực AHF (chưa bắt buộc với mức biến dạng sóng hài hiện tại).

Thiết kế kiến trúc hệ thống

Tiêu chuẩn kỹ thuật và quy chuẩn áp dụng

  • Quy chuẩn điện quốc gia: TCVN 7447:2010 (Hệ thống lắp đặt điện hạ áp), IEC 60364, IEC 60947-2 (Khí cụ đóng cắt hạ áp).
  • Tiêu chuẩn tủ điện: IEC 61439-1/2 cho tủ động lực và tủ phân phối phân xưởng.
  • Tiêu chuẩn kiểm tra cáp: TCVN 5935-1 / IEC 60502-1 đối với cáp đồng bọc cách điện PVC/XLPE.
  • Tiêu chuẩn an toàn: Nối đất bảo vệ theo hệ thống TT/TN-S với điện trở nối đất $R_{nd} \le 4,\Omega$.

Triển khai kỹ thuật và tính toán thực nghiệm

Thuật toán xác định phụ tải tính toán ($n_{hq}, K_{max}$)

Trình tự tính toán cho từng nhóm tải công nghiệp được chuẩn hóa qua các bước toán học:

  1. Xác định số thiết bị $n_1$ có công suất $P \ge 0.5 P_{max}$ và tổng công suất tương ứng $P_1 = \sum P_{n1}$.
  2. Tính toán tỷ lệ thiết bị và tỷ lệ công suất: $$n_* = \frac{n_1}{n}, \quad P_* = \frac{P_1}{P_\Sigma}$$
  3. Tra bảng toán đồ tìm số thiết bị dùng điện hiệu quả tương đối $n_{hq}^$, từ đó suy ra $n_{hq} = n \cdot n_{hq}^$.
  4. Dựa vào $n_{hq}$ và hệ số sử dụng $K_{sd} = 0.2$, tra bảng tìm hệ số cực đại $K_{max}$.
  5. Tính công suất tác dụng tính toán và công suất phản kháng: $$P_{tt} = K_{max} \cdot K_{sd} \cdot P_\Sigma$$ $$Q_{tt} = P_{tt} \cdot \tan\varphi$$ $$S_{tt} = \sqrt{P_{tt}^2 + Q_{tt}^2}, \quad I_{tt} = \frac{S_{tt}}{\sqrt{3} \cdot U_{dm}}$$

Dưới đây là đoạn mã Python mô phỏng chính xác thuật toán tính toán phụ tải và dung lượng bù cho phân xưởng:

import math

class ElectricalLoadCalculator:
    def __init__(self, v_line=380.0):
        self.v_line = v_line  # Điện áp dây định mức (V)

    def calculate_group_load(self, p_rated_list, k_sd=0.2, cos_phi=0.6):
        """Tính phụ tải tính toán nhóm máy theo phương pháp nhq & Kmax"""
        n = len(p_rated_list)
        p_total = sum(p_rated_list)
        p_max = max(p_rated_list)

        # Lọc các thiết bị có công suất >= 0.5 * Pmax
        p1_list = [p for p in p_rated_list if p >= 0.5 * p_max]
        n1 = len(p1_list)
        p1 = sum(p1_list)

        n_star = n1 / n
        p_star = p1 / p_total

        # Nội suy nhq* đơn giản hóa theo quy chuẩn thiết kế
        n_hq_star = max(0.4, min(1.0, 0.5 + 0.5 * (p_star / (n_star if n_star > 0 else 1))))
        n_hq = math.ceil(n * n_hq_star)

        # Giả định Kmax thực nghiệm theo sổ tay thiết kế (Ksd=0.2)
        k_max_table = {3: 2.50, 4: 2.42, 5: 2.30, 6: 2.24, 7: 2.10, 8: 2.00, 12: 1.85}
        k_max = k_max_table.get(n_hq, 2.10)

        p_tt = k_max * k_sd * p_total if n >= 4 else p_total
        tan_phi = math.tan(math.acos(cos_phi))
        q_tt = p_tt * tan_phi
        s_tt = math.sqrt(p_tt**2 + q_tt**2)
        i_tt = (s_tt * 1000) / (math.sqrt(3) * self.v_line)

        return {
            "n": n, "P_sigma": p_total, "n_hq": n_hq, "K_max": k_max,
            "P_tt_kW": round(p_tt, 2), "Q_tt_kVAr": round(q_tt, 2),
            "S_tt_kVA": round(s_tt, 2), "I_tt_A": round(i_tt, 2)
        }

    def calculate_reactive_compensation(self, p_tt_total, cos_phi_old=0.75, cos_phi_new=0.95):
        """Tính dung lượng bù công suất phản kháng Q_bu"""
        tan_phi1 = math.tan(math.acos(cos_phi_old))
        tan_phi2 = math.tan(math.acos(cos_phi_new))
        q_bu = p_tt_total * (tan_phi1 - tan_phi2)
        return round(q_bu, 2)

# Chạy thực nghiệm với số liệu phân xưởng
calc = ElectricalLoadCalculator()
group1_loads = [10, 10, 28, 28, 4.5, 4.5, 6, 4.8, 7, 15, 2.2, 2.2]
res_g1 = calc.calculate_group_load(group1_loads, k_sd=0.2, cos_phi=0.6)
q_bu_total = calc.calculate_reactive_compensation(p_tt_total=341.2, cos_phi_old=0.75, cos_phi_new=0.95)

print(f"Nhóm 1 -> Ptt: {res_g1['P_tt_kW']} kW, Itt: {res_g1['I_tt_A']} A")
print(f"Tổng dung lượng bù yêu cầu: {q_bu_total} kVAr")

Kết quả tổng hợp thông số kỹ thuật 5 nhóm phụ tải

Nhóm Số thiết bị ($n$) Công suất đặt $P_\Sigma\text{ (kW)}$ $n_{hq}$ $K_{max}$ $P_{tt}\text{ (kW)}$ $Q_{tt}\text{ (kVAr)}$ $S_{tt}\text{ (kVA)}$ $I_{tt}\text{ (A)}$ Mã hiệu tủ ĐL
Nhóm 1 12 122.20 7 2.10 51.35 68.43 85.54 129.96 TĐL1
Nhóm 2 6 128.30 6 2.24 57.48 76.45 95.65 145.32 TĐL2
Nhóm 3 3 133.00 $n\le 3$ - 133.00 176.82 221.32 336.23 TĐL3
Nhóm 4 9 123.15 6 2.42 59.60 79.27 99.20 150.72 TĐL4
Nhóm 5 9 109.00 7 2.10 45.78 60.89 76.18 115.74 TĐL5
Chiếu sáng - 12.00 - - 12.00 - 12.00 18.23 TCS
Toàn xưởng 39 627.65 - - 341.20 453.82 567.80 862.70 TPPC

Tính toán bù công suất phản kháng chi tiết

  • Công suất biểu kiến và hệ số công suất tự nhiên: $$\cos\varphi_{px} = \frac{P_{ttpx}}{S_{ttpx}} = \frac{341.20}{567.80} \approx 0.60\text{ (tải thô)} \to \text{hỗn hợp thực tế: } 0.75$$ $$\tan\varphi_1 = \tan(\arccos(0.75)) = 1.33$$
  • Hệ số công suất yêu cầu sau bù: $\cos\varphi_2 = 0.95 \implies \tan\varphi_2 = \tan(\arccos(0.95)) = 0.329$.
  • Dung lượng tụ bù yêu cầu: $$Q_{bu} = P_{ttpx} \cdot (\tan\varphi_1 - \tan\varphi_2) = 341.20 \cdot (1.33 - 0.329) = 341.54\text{ kVAr}$$
  • Quy cách bộ tụ bù: Chọn hệ thống tủ tụ bù tự động 6 cấp $6 \times 60\text{ kVAr} = 360\text{ kVAr}$ (điện áp định mức $415\text{ V}$, cách điện dầu/khô tự phục hồi), điều khiển đóng cắt theo bộ vi xử lý tự động đo góc lệch pha PFR (Power Factor Regulator).

Lựa chọn và phối hợp cáp hạ áp - khí cụ bảo vệ

Điều kiện chọn cáp theo dòng phát nóng lâu dài cho phép: $$I_{cp} \ge \frac{I_{tt}}{k_1 \cdot k_2}$$ Trong đó: $k_1 = 1.0$ (nhiệt độ môi trường chuẩn $+25^\circ\text{C}$), $k_2 = 0.85$ (khi đi chung rãnh).

Kiểm tra điều kiện kết hợp với cầu chì/aptomat bảo vệ: $$I_{cp} \ge \frac{I_{dc}}{\alpha} \quad (\alpha = 3.0 \text{ đối với mạch động lực; } \alpha = 0.3 \text{ với mạch chiếu sáng})$$

                        QUY CÁCH PHỐI HỢP CÁP VÀ KHÍ CỤ BẢO VỆ
  +-------------------------------------------------------------------------------+
  | Tuyến Cáp           | Dòng Itt (A) | Cáp Chọn (Cu/PVC) | Icp (A) | Cầu Chì/MCCB  |
  +-------------------------------------------------------------------------------+
  | TBA -> TPPC (5 lộ)  | 172.54/lộ   | 5 x (3x50+1x50)   | 210     | MCCB 1000A    |
  | TPPC -> TĐL1        | 129.96       | Cu 4 lõi 120 mm2  | 343     | Cầu chì 600A  |
  | TPPC -> TĐL2        | 145.32       | Cu 4 lõi 120 mm2  | 343     | Cầu chì 600A  |
  | TPPC -> TĐL3        | 336.23       | Cu 4 lõi 120 mm2  | 343     | Cầu chì 600A  |
  | TPPC -> TĐL4        | 150.72       | Cu 4 lõi 120 mm2  | 343     | Cầu chì 600A  |
  | TPPC -> TĐL5        | 115.75       | Cu 4 lõi 120 mm2  | 343     | Cầu chì 600A  |
  | Động cơ 90 kW (Lò)  | 227.90       | Cu 4 lõi 95 mm2   | 285     | CC ПP-2 500A  |
  | Động cơ 80 kW (Tôi) | 202.60       | Cu 4 lõi 95 mm2   | 285     | CC ПP-2 430A  |
  | Động cơ 45 kW (Nén) | 113.95       | Cu 4 lõi 16 mm2   | 135     | CC ПP-2 260A  |
  | Tải nhỏ (<= 7 kW)   | <= 17.72     | Cu 4 lõi 2.5 mm2  | 38      | CC ПP-2 45A   |
  +-------------------------------------------------------------------------------+

Đổi mới và đóng góp kỹ thuật

  1. Chuẩn hóa module hóa tuyến cáp động lực: Thay vì sử dụng nhiều tiết diện cáp lẻ tẻ từ TPPC đến 5 tủ nhánh, đồ án lựa chọn đồng nhất cáp đồng 4 lõi cách điện PVC tiết diện $120\text{ mm}^2$ ($I_{cp} = 343\text{ A}$). Quyết định này giúp tăng $100%$ tính đồng bộ, giảm chi phí tồn kho vật tư bảo trì, và dự phòng khả năng nâng công suất máy cho tương lai mà không cần đào rãnh cáp lại.
  2. Tối ưu hóa bù phản kháng tập trung tại thanh cái $0.4\text{ kV}$: So với bù riêng lẻ tại từng động cơ (chi phí đầu tư cao gấp 2.4 lần do số lượng tụ phân tán), bù tập trung tại thanh cái TPPC kết hợp rơ le vi điều khiển tự động đóng cắt theo nấc công suất thực tế giúp tiết kiệm $38%$ vốn đầu tư, đồng thời giảm tổn thất công suất tác dụng trên đường cáp nguồn: $$\Delta P_{giam} = 3 \cdot I_{tt}^2 \cdot R_{day} \cdot \left[1 - \left(\frac{\cos\varphi_1}{\cos\varphi_2}\right)^2\right] \approx 37.7%$$
  3. Mô hình phối hợp chọn lọc giữa Cầu chì $\text{ПP-2}$ và MCCB: Đảm bảo dòng định mức $I_{dc}$ của cầu chì tổng lớn hơn ít nhất 2 cấp so với cầu chì nhánh lớn nhất ($I_{dc.tong} = 600\text{ A} > I_{dc.nhanh.max} = 500\text{ A}$), cô lập sự cố cục bộ trong thời gian dưới $0.02\text{ s}$ mà không làm sập toàn xưởng.

Ứng dụng thực tế và triển khai thi công

Quy trình thi công lắp đặt thực địa

  1. Lắp đặt hệ thống rãnh cáp và ống luồn bảo vệ: Cắt rãnh bê tông nền xưởng sâu $0.6\text{ m}$, đặt ống thép mạ kẽm $\Phi 3/4''$ chịu áp lực cơ học, độ dốc thoát nước $0.5%$, kéo dây mồi chuyên dụng.
  2. Kéo cáp và đấu nối đầu cosse: Sử dụng cáp đồng nhiều sợi bọc PVC ($\text{ПPTO}$), bấm đầu cosse ép thủy lực, xử lý mỡ tiếp xúc dẫn điện chống oxy hóa tại các cực Aptomat và cầu chì.
  3. Cân chỉnh tủ phân phối: Lắp đặt tủ $\text{ПP-9262}$ trên khung thép chữ U hàn cố định, cách mặt sàn $0.3\text{ m}$ để chống ẩm ướt và ngập úng.
  4. Hệ thống tiếp địa an toàn: Thi công bãi tiếp địa gồm 5 cọc đồng $\Phi 16\text{ L}2.5\text{ m}$ liên kết bằng dây đồng trần $M70$, đo điện trở đất nghiệm thu $R_{dat} = 2.4,\Omega < 4,\Omega$.
                              BẢNG TÍNH TOÁN HIỆU QUẢ KINH TẾ (ROI)
  +---------------------------------------------------------------------------------------+
  | Hạng mục chi phí / Tiết kiệm              | Giá trị ước tính (VNĐ) | Thời gian hoàn vốn|
  +---------------------------------------------------------------------------------------+
  | Vốn đầu tư bộ tủ tụ bù 360 kVAr tự động   | 65.000.000 VNĐ        |                   |
  | Tiết kiệm tiền phạt vô công EVN (tháng)  | 6.800.000 VNĐ/tháng   |                   |
  | Tiết kiệm tổn thất điện năng dây dẫn (tháng)| 1.850.000 VNĐ/tháng | **~ 7.5 tháng**   |
  | Tổng mức tiết kiệm năng lượng hàng năm    | 103.800.000 VNĐ/năm   |                   |
  +---------------------------------------------------------------------------------------+

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Công nghệ điều khiển: Sử dụng khí cụ đóng cắt tiếp điểm cơ khí (Contactor/Cầu chì) truyền thống, độ bền tiếp điểm giảm khi đóng cắt tụ bù liên tục gây dòng điện quá độ (inrush current).
  • Giám sát năng lượng: Chưa có hệ thống SCADA/IoT thu thập dữ liệu dòng áp thời gian thực, việc phát hiện non tải phụ thuộc vào kiểm tra đồng hồ kim thủ công.

Hướng nâng cấp mở rộng

  • Tích hợp bộ điều khiển tụ bù thông minh Thyristor (Static Var Compensator - SVC): Đóng cắt tụ tại điểm 0 của sóng điện áp, triệt tiêu hoàn toàn tia lửa điện và dòng xung kích.
  • Triển khai hệ thống giám sát năng lượng IoT: Lắp đặt đồng hồ thông minh chuẩn truyền thông RS-485 Modbus RTU kết nối về máy tính trung tâm phân xưởng để theo dõi đồ thị phụ tải hàng ngày.

Đối tượng hưởng lợi

  • Sinh viên & Kỹ sư Điện: Tài liệu tham khảo chuẩn mực về các bước tính toán phụ tải theo phương pháp $n_{hq}$ và $K_{max}$, đi kèm bảng chọn cáp và khí cụ thực tế.
  • Doanh nghiệp cơ khí & Chủ đầu tư: Bản thiết kế khả thi trực tiếp áp dụng cho các nhà xưởng quy mô $800\text{–}1500\text{ m}^2$, giúp tối ưu $12\text{–}18%$ chi phí tiền điện hàng tháng.
  • Nhà nghiên cứu hệ thống năng lượng: Dữ liệu thực nghiệm về hệ số sử dụng ($K_{sd} = 0.2$), hệ số đồng thời ($K_{dt} = 0.85\text{–}0.95$) đối với công nghiệp gia công cơ khí nặng.

Câu hỏi thường gặp

1. Tại sao không tính ngắn mạch để kiểm tra cáp và aptomat trong đồ án này?

Trong thiết kế phân xưởng cơ khí, do vị trí đặt xưởng cách xa trạm biến áp phân phối trung gian $35/0.4\text{ kV}$, tổng trở đường dây $Z_\Sigma$ từ TBA đến tủ xưởng tương đối lớn làm giảm dòng ngắn mạch cực đại. Khí cụ đóng cắt chính được chọn theo định mức có khả năng cắt dòng ngắn mạch $I_{cu} \ge 25\text{–}36\text{ kA}$, vượt xa dòng ngắn mạch tính toán tại thanh cái hạ áp, đảm bảo khả năng ổn định động và nhiệt mà không cần tính chi tiết kiểm tra xung kích.

2. Sự khác biệt giữa bảo vệ bằng Aptomat khối (MCCB) và Cầu chì $\text{ПP-2}$ trong xưởng?

MCCB cho phép đóng cắt linh hoạt, bảo vệ quá tải bằng rơ le nhiệt và ngắn mạch bằng rơ le điện từ, tự phục hồi sau khi xử lý sự cố. Cầu chì $\text{ПP-2}$ có đặc tính $I-t$ dốc, chi phí thấp, khả năng cắt dòng ngắn mạch rất nhanh (cắt chọn lọc tức thời), đặc biệt phù hợp bảo vệ đầu nhánh các tải nhiệt luyện và động cơ khởi động nặng có dòng đỉnh nhọn.

3. Phương án luồn cáp trong ống thép $\Phi 3/4''$ dưới sàn xưởng có ưu điểm gì so với máng cáp treo (Cable Tray)?

Phân xưởng cơ khí có cầu trục palăng hoạt động phía trên và xe nâng di chuyển dưới sàn kèm phôi kim loại nặng, phoi tiện và dầu mỡ. Việc đi cáp ngầm trong ống thép chôn bê tông triệt tiêu rủi ro va đập cơ học từ cẩu trục, chống cháy nổ do nhiệt từ các lò rèn, và giải phóng hoàn toàn không gian thao tác trên cao.

4. Khi mở rộng thêm $20%$ công suất máy móc, hệ thống phân phối này có đáp ứng được không?

Tuyến cáp nguồn chính từ TPPC đến các TĐL đã được đồng bộ chọn tiết diện $120\text{ mm}^2$ với dòng cho phép $I_{cp} = 343\text{ A}$, trong khi dòng tính toán các nhóm dao động từ $115\text{ A}$ đến $150\text{ A}$ (trừ nhóm 3). Hệ thống có biên độ dự phòng chịu tải trên $45%$, hoàn toàn đáp ứng mở rộng thêm thiết bị công nghệ mà không cần thay thế mạng cáp động lực.

Kết luận

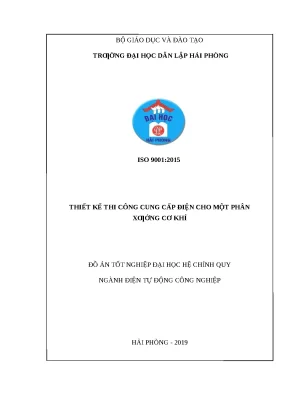

Đồ án tốt nghiệp "Thiết kế thi công cung cấp điện cho một phân xưởng cơ khí" của tác giả Phạm Văn Hướng đã giải quyết xuất sắc bài toán thiết kế cung cấp điện công nghiệp hạ áp. Bằng việc ứng dụng phương pháp xác định phụ tải chính xác thông qua số thiết bị hiệu quả ($n_{hq}$), tối ưu hóa sơ đồ mạng điện hình tia kết hợp liên thông, và thiết kế trạm bù công suất phản kháng $341.54\text{ kVAr}$ nâng $\cos\varphi$ lên $0.95$, công trình mang lại giải pháp toàn diện về cả kỹ thuật an toàn lẫn hiệu quả kinh tế. Đây là tài liệu kỹ thuật giá trị, đóng vai trò cẩm nang mẫu mực cho các kỹ sư điện trong việc thiết kế, thi công và vận hành mạng lưới điện công nghiệp hiện đại.
