I. Tổng Quan Về Xi Lanh Giảm Chấn Thủy Lực Động Lực Học
Bài toán giảm chấn đóng vai trò quan trọng trong nhiều lĩnh vực, từ ô tô, xe máy đến các thiết bị gia dụng. Mục tiêu là giảm thiểu độ rung, độ ồn, đồng thời tăng tốc độ vận hành. Các giải pháp giảm chấn đa dạng như lò xo, cao su, nhưng xi lanh giảm chấn thủy lực vẫn được ưa chuộng nhờ hiệu quả và độ bền. Việc nghiên cứu, thiết kế, chế tạo và thử nghiệm xi lanh giảm chấn là cần thiết để nâng cao chất lượng sản phẩm. Quá trình này bao gồm xác định khả năng làm việc, độ bền, và chẩn đoán hư hỏng sau một thời gian sử dụng. Các đặc tính động lực học được đánh giá thông qua mối quan hệ giữa lực cản, vận tốc chuyển dịch và hành trình của piston. Các kết quả thí nghiệm phục vụ cho việc phân tích và mô phỏng để tối ưu hóa thiết kế.
1.1. Các Loại Xi Lanh Giảm Chấn Thủy Lực Phổ Biến Hiện Nay
Có hai loại xi lanh giảm chấn chính: loại có lực cản hai chiều khác nhau (ví dụ, giảm xóc xe máy) và loại có lực cản hai chiều tương đương nhau (ví dụ, giảm chấn máy giặt). Mỗi loại có nguyên lý hoạt động riêng, phù hợp với các ứng dụng cụ thể. Xi lanh giảm chấn trong xe máy làm việc trong hai chu kỳ nén và giãn nở, trong khi xi lanh giảm chấn ma sát trong máy giặt tạo ra lực cản nhờ ma sát giữa piston và xi lanh. Do yêu cầu không ngừng nâng cao chất lƣợng các sản phẩm phục vụ nhu cầu lợi ích cho con ngƣời nhƣ sản phẩm ô tô, xe máy hay các thiết bị gia dụng nhƣ máy giặt, máy vắt… Với mục tiêu ngày càng nâng cao chất lƣợng theo chỉ tiêu về độ rung động, độ ồn, trong khi vẫn nâng cao tốc độ của các thiết bị.
1.2. Ứng Dụng Của Xi Lanh Giảm Chấn Thủy Lực Trong Thực Tế
Xi lanh giảm chấn được ứng dụng rộng rãi trong nhiều lĩnh vực. Trong ngành ô tô, xe máy, chúng giúp cải thiện khả năng kiểm soát xe, tăng sự thoải mái cho người lái và hành khách. Trong các thiết bị gia dụng như máy giặt, xi lanh giảm chấn giúp giảm rung lắc, tiếng ồn, kéo dài tuổi thọ thiết bị. Việc nghiên cứu và phát triển xi lanh giảm chấn hiệu quả là yếu tố then chốt để nâng cao chất lượng sản phẩm và đáp ứng nhu cầu ngày càng cao của người tiêu dùng. Việc tiến hành thử nghiệm xi lanh giảm chấn nhằm xác định: khả năng làm việc của giảm chấn sau khi chế tạo hoặc sửa chữa; xác định độ bền của giảm chấn, chuẩn đoán hƣ hỏng của giảm chấn sau một thời gian sử dụng.
II. Thách Thức Khi Đo Đặc Tính Động Lực Học Xi Lanh Thủy Lực
Việc đo và phân tích đặc tính động lực học của xi lanh giảm chấn đòi hỏi các thiết bị thí nghiệm chuyên dụng. Thực tế, các thiết bị này phần lớn được nhập khẩu từ nước ngoài với chi phí đầu tư lớn. Điều này gây khó khăn cho các cơ sở nghiên cứu, đào tạo và sản xuất trong nước. Ngoài ra, việc đo chính xác các thông số như lực cản, vận tốc, gia tốc và dịch chuyển đòi hỏi hệ thống đo lường có độ chính xác cao và khả năng thu thập dữ liệu nhanh chóng. Khó khăn trong việc tiếp cận công nghệ, chi phí đầu tư cao và yêu cầu kỹ thuật khắt khe là những thách thức lớn trong lĩnh vực này.
2.1. Sự Cần Thiết Của Thiết Bị Thí Nghiệm Tự Chế Tạo

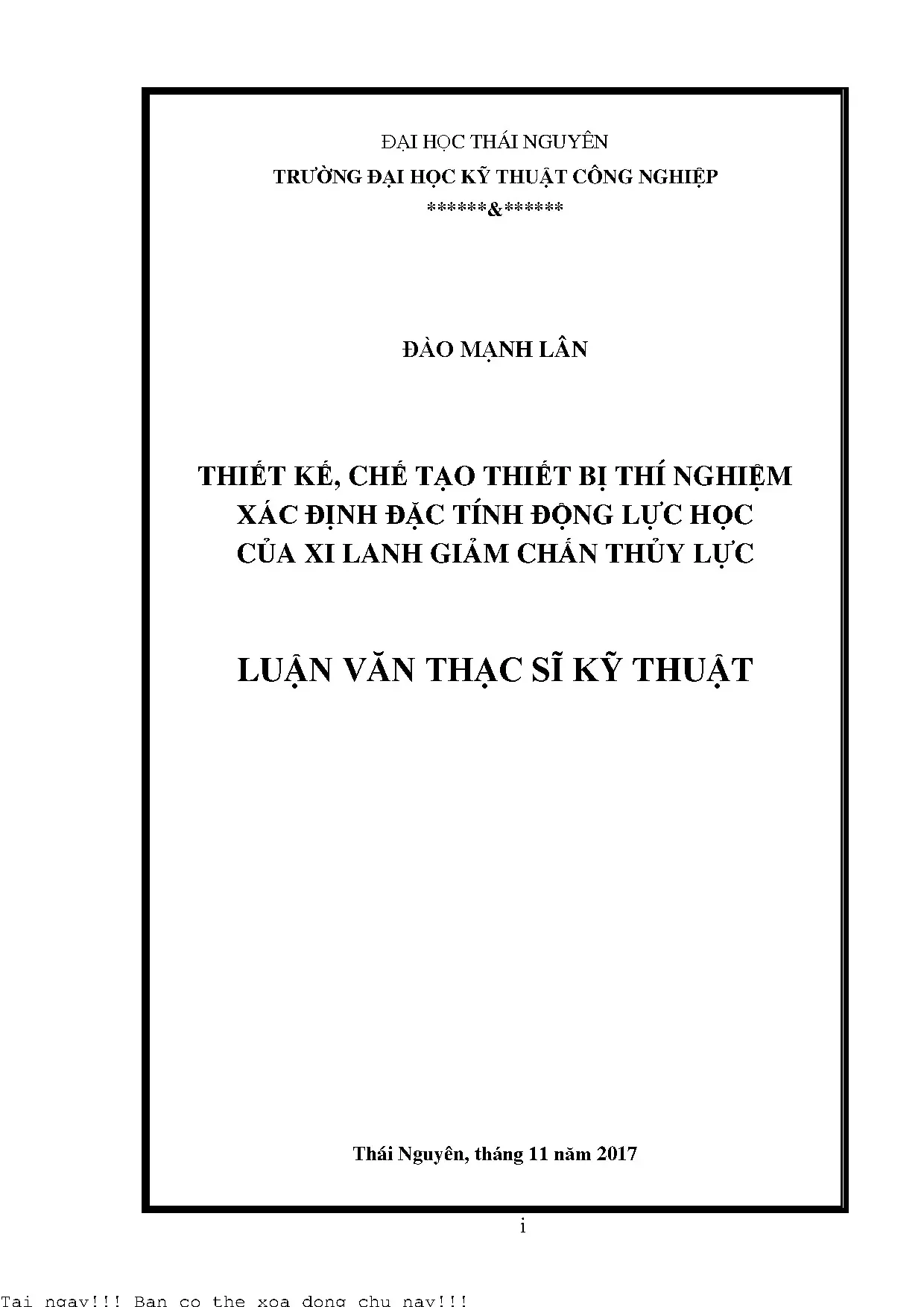

Xuất phát từ nhu cầu thực tiễn phục vụ công tác giảng dạy, nghiên cứu khoa học và dịch vụ thí nghiệm phải thỏa mãn điều kiện đơn giản, hiệu quả và chi phí đầu tƣ thấp, việc triển khai đề tài “Thiết kế, chế tạo thiết bị thí nghiệm xác định đặc tính động lực học của xi lanh giảm chấn thủy lực” là cần thiết, có ý nghĩa thiết thực. Một thiết bị thí nghiệm tự chế tạo có thể đáp ứng các yêu cầu cụ thể của người dùng, đồng thời giảm chi phí đầu tư. Với thiết bị này dùng để khảo sát xác định mối quan hệ giữa lực - chuyển dịch của pistông; hay quan hệ lực - vận tốc dịch chuyển từ đó đánh giá và kiểm tra đƣợc chất lƣợng của từng xi lanh giảm chấn, nhất là các Xi lanh giảm chấn cỡ nhỏ trong các thiết bị gia dụng.
2.2. Các Yêu Cầu Kỹ Thuật Đối Với Thiết Bị Thí Nghiệm
Một thiết bị thí nghiệm cần đảm bảo độ chính xác cao trong đo lường, khả năng vận hành ổn định và dễ dàng sử dụng. Hệ thống đo lường cần sử dụng các cảm biến lực, cảm biến vị trí có độ nhạy cao. Phần mềm phân tích cần có khả năng thu thập dữ liệu, xử lý số liệu và hiển thị kết quả một cách trực quan. Bên cạnh đó, thiết bị cần có khả năng điều chỉnh các thông số thí nghiệm như tần số, biên độ để phù hợp với các loại xi lanh giảm chấn khác nhau.
III. Thiết Kế Thiết Bị Thí Nghiệm Đo Động Lực Học Xi Lanh
Quá trình thiết kế thiết bị thí nghiệm bao gồm lựa chọn nguyên lý hoạt động, tính toán các thông số kỹ thuật, lựa chọn vật liệu và linh kiện. Nguyên lý hoạt động có thể dựa trên hệ thống thủy lực hoặc cơ cấu chấp hành tuyến tính. Các thông số như lực tác động, hành trình, vận tốc cần được tính toán để đảm bảo khả năng đo chính xác. Việc lựa chọn vật liệu cần đảm bảo độ bền, độ cứng vững để chịu được tải trọng trong quá trình thí nghiệm. Linh kiện như cảm biến, bộ điều khiển cần được lựa chọn từ các nhà cung cấp uy tín để đảm bảo chất lượng.
3.1. Lựa Chọn Cảm Biến Lực và Cảm Biến Vị Trí Phù Hợp
Cảm biến lực cần có dải đo phù hợp với lực cản của xi lanh giảm chấn. Cảm biến vị trí cần có độ phân giải cao để đo chính xác dịch chuyển của piston. Loại cảm biến và hãng sản xuất cần được lựa chọn dựa trên yêu cầu về độ chính xác, độ ổn định và khả năng tích hợp vào hệ thống đo lường. Cần xem xét đến các yếu tố như nhiễu, độ trễ và độ tuyến tính của cảm biến.
3.2. Xây Dựng Hệ Thống Thu Thập Dữ Liệu và Phần Mềm Phân Tích
Hệ thống thu thập dữ liệu cần có khả năng thu thập đồng thời tín hiệu từ cảm biến lực và cảm biến vị trí với tốc độ đủ cao. Phần mềm phân tích cần có các chức năng xử lý tín hiệu, tính toán các đặc tính động lực học và hiển thị kết quả một cách trực quan. Giao diện phần mềm cần thân thiện, dễ sử dụng để người dùng có thể thực hiện các thí nghiệm một cách hiệu quả.
3.3. Các Yếu Tố An Toàn Cần Được Đảm Bảo
Thiết bị cần có các biện pháp bảo vệ để đảm bảo an toàn cho người vận hành, như hệ thống dừng khẩn cấp, cảm biến quá tải. Cần có hướng dẫn sử dụng chi tiết và đào tạo cho người vận hành để tránh các tai nạn trong quá trình thí nghiệm.
IV. Quy Trình Chế Tạo Thiết Bị Thí Nghiệm Hiệu Chuẩn
Sau khi hoàn thành thiết kế, quy trình chế tạo bắt đầu với việc gia công các chi tiết cơ khí, lắp ráp các linh kiện điện tử và kiểm tra chức năng của từng bộ phận. Quá trình chế tạo cần tuân thủ các tiêu chuẩn kỹ thuật để đảm bảo độ chính xác và độ bền của thiết bị. Sau khi chế tạo, thiết bị cần được hiệu chuẩn để đảm bảo độ chính xác của hệ thống đo lường. Quá trình hiệu chuẩn bao gồm so sánh kết quả đo của thiết bị với các chuẩn đã được kiểm định.
4.1. Lựa Chọn Vật Liệu và Gia Công Chi Tiết Cơ Khí
Vật liệu cần có độ bền cao, độ cứng vững tốt để chịu được tải trọng trong quá trình thí nghiệm. Các chi tiết cơ khí cần được gia công chính xác để đảm bảo lắp ráp và vận hành trơn tru. Quá trình gia công cần sử dụng các công nghệ tiên tiến để đạt được độ chính xác cao và giảm thiểu sai số.
4.2. Hiệu Chuẩn Hệ Thống Đo Lực và Hệ Thống Đo Chuyển Dịch
Hiệu chuẩn hệ thống đo lực bằng cách sử dụng các quả cân chuẩn và so sánh kết quả đo của cảm biến lực với giá trị chuẩn. Hiệu chuẩn hệ thống đo chuyển dịch bằng cách sử dụng thước chuẩn và so sánh kết quả đo của cảm biến vị trí với giá trị chuẩn. Các sai số cần được điều chỉnh để đảm bảo độ chính xác của hệ thống đo lường.
V. Ứng Dụng Thiết Bị Thí Nghiệm Để Đo Đặc Tính Xi Lanh
Sau khi hiệu chuẩn, thiết bị thí nghiệm được sử dụng để đo đặc tính động lực học của xi lanh giảm chấn. Quá trình thí nghiệm bao gồm lắp đặt xi lanh, thiết lập các thông số thí nghiệm, thu thập dữ liệu và phân tích kết quả. Kết quả đo được sử dụng để đánh giá chất lượng của xi lanh, kiểm tra thông số kỹ thuật và mô phỏng hiệu suất trong các ứng dụng thực tế.
5.1. Lấy Mẫu và Tiến Hành Thí Nghiệm Theo Quy Trình
Lựa chọn xi lanh giảm chấn cần thí nghiệm. Thiết lập các thông số thí nghiệm như tần số, biên độ, lực tác động. Lắp đặt xi lanh vào thiết bị thí nghiệm theo hướng dẫn. Khởi động thiết bị và thu thập dữ liệu theo quy trình. Ghi lại các kết quả đo được.
5.2. Xử Lý Số Liệu Thí Nghiệm và Phân Tích Kết Quả
Sử dụng phần mềm phân tích để xử lý tín hiệu, tính toán các đặc tính động lực học. Vẽ đồ thị biểu diễn mối quan hệ giữa lực cản, vận tốc và dịch chuyển. So sánh kết quả đo với thông số kỹ thuật của xi lanh. Đánh giá chất lượng của xi lanh dựa trên kết quả phân tích.
VI. Kết Luận Hướng Phát Triển Cho Thiết Bị Thí Nghiệm
Việc thiết kế và chế tạo thành công thiết bị thí nghiệm xác định đặc tính động lực học của xi lanh giảm chấn thủy lực không chỉ đáp ứng nhu cầu nghiên cứu, giảng dạy mà còn mở ra hướng phát triển mới trong lĩnh vực kiểm tra chất lượng sản phẩm. Với khả năng đo lường chính xác, dễ dàng sử dụng và chi phí đầu tư hợp lý, thiết bị này có tiềm năng ứng dụng rộng rãi trong các cơ sở sản xuất, trung tâm thí nghiệm. Hướng phát triển tiếp theo có thể tập trung vào việc nâng cao độ chính xác, tự động hóa quá trình đo lường và tích hợp các chức năng mô phỏng để tối ưu hóa thiết kế xi lanh.
6.1. Ưu Điểm và Hạn Chế Của Thiết Bị Tự Chế Tạo
Ưu điểm: Chi phí đầu tư thấp, đáp ứng các yêu cầu cụ thể của người dùng, dễ dàng bảo trì và sửa chữa. Hạn chế: Độ chính xác có thể thấp hơn so với các thiết bị nhập khẩu, cần có đội ngũ kỹ thuật có kinh nghiệm để thiết kế và chế tạo.
6.2. Hướng Nghiên Cứu và Phát Triển Trong Tương Lai
Nâng cao độ chính xác của hệ thống đo lường. Tự động hóa quá trình thu thập dữ liệu và phân tích kết quả. Tích hợp các chức năng mô phỏng để tối ưu hóa thiết kế xi lanh. Phát triển các phương pháp kiểm tra chất lượng mới dựa trên kết quả đo được.
