Giới thiệu dự án

Việt Nam là một trong những quốc gia xuất khẩu nông sản hàng đầu thế giới, giữ vị trí thứ 5 về sản lượng và xuất khẩu chè đến hơn 110 quốc gia với diện tích canh tác trên 130.000 ha cùng hơn 500 cơ sở chế biến công nghiệp (công suất vượt 500.000 tấn chè khô/năm). Các vùng nguyên liệu nổi tiếng như Tân Cương (Thái Nguyên), Mộc Châu (Sơn La), Bảo Lộc (Lâm Đồng) đóng góp vai trò thiết yếu vào chuyển dịch cơ cấu kinh tế nông nghiệp nông thôn. Tuy nhiên, khâu chế biến nhiệt trong dây chuyền sản xuất chè tại các cơ sở vừa và nhỏ hiện nay vẫn gặp phải những nút thắt công nghệ nghiêm trọng:

  • Tổn thất nhiệt và chất lượng cảm quan không đồng đều: Phương pháp sấy thủ công hoặc thiết bị sấy thùng quay truyền thống sử dụng nhiệt thô từ than củi khiến nhiệt độ biến động lớn ($\pm 10^\circ\text{C}$), làm cháy xém mép lá, thất thoát lượng lớn hợp chất Polyphenol, Tanin và Catechin quý giá, làm suy giảm hương vị tự nhiên của chè.
  • Chi phí nhập ngoại đắt đỏ: Các dây chuyền sấy băng tải nhập khẩu từ châu Âu hoặc Đài Loan có giá thành cao gấp 3–5 lần so với năng lực tài chính của doanh nghiệp nội địa, đồng thời khó chủ động nguồn linh kiện thay thế và bảo trì.
  • Mức độ tự động hóa thấp: Sự thiếu hụt các thuật toán điều khiển nhiệt độ chính xác và giám sát tập trung khiến tỷ lệ tiêu hao năng lượng cao, năng suất không ổn định.

Đồ án tốt nghiệp kỹ sư chuyên ngành Kỹ thuật Điều khiển và Tự động hóa tại Học viện Kỹ thuật Quân sự của tác giả Phan Thị Chuyến (Mã ngành: 5252020118, GVHD: ThS. Phùng Mạnh Hùng) tập trung giải quyết bài toán: "Thiết kế thiết bị sấy trong dây chuyền sản xuất chè" nhằm làm chủ công nghệ chế tạo, tự động hóa quy trình gia nhiệt đối lưu và hạ giá thành trang thiết bị.

+-----------------------------------------------------------------------------------+
|                        MỤC TIÊU DỰ ÁN VÀ CHỈ SỐ ĐO LƯỜNG                          |
+-----------------------------------------------------------------------------------+
| 1. Thiết kế cơ khí máy sấy băng tải 3 tầng đối lưu ngược chiều: Năng suất 100 kg/h|
| 2. Kiểm soát độ ẩm: Giảm từ W1 = 60% (sau lên men) xuống W2 = 3% - 5%             |
| 3. Ổn định nhiệt độ sấy: 95°C - 100°C với sai số xác lập e_ss ≤ ±1°C              |
| 4. Tích hợp PLC Siemens S7-1500, biến tần LS iC5, bộ biến đổi SCR và WinCC SCADA  |
| 5. Cắt giảm 20 - 25% chi phí năng lượng điện nhiệt so với điều khiển On/Off       |
+-----------------------------------------------------------------------------------+

Phạm vi nghiên cứu tập trung vào module sấy băng tải liên tục trong dây chuyền sản xuất chè đen/chè xanh công nghiệp, bao gồm tính toán động lực học băng tải, mạch công suất gia nhiệt điện trở trở kháng cao, điều khiển góc mở thyristor qua bộ biến đổi SCR và lập trình điều khiển vòng kín PID.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Quá trình sấy chè là giai đoạn xử lý nhiệt - ẩm phức tạp. Sau công đoạn vò và lên men sinh hóa, độ ẩm nguyên liệu ở mức khoảng $60%$. Mục tiêu công nghệ đòi hỏi hạ độ ẩm xuống $3% - 5%$ trong thời gian 25 phút ở dải nhiệt độ tối ưu $95^\circ\text{C} - 100^\circ\text{C}$ nhằm vô hoạt hệ enzyme oxi hóa (polyphenol oxidase, peroxidase), cố định phẩm chất chè và kéo dài thời gian bảo quản.

Tiêu chí kỹ thuật Sấy thùng quay thủ công (Than/Củi) Sấy tầng sôi ngoại nhập (EU/Đài Loan) Hệ sấy băng tải 3 tầng PLC S7-1500 (Đề xuất)
Nguyên lý truyền nhiệt Tiếp xúc gián tiếp qua vách kim loại Đối lưu cưỡng bức tầng sôi Đối lưu cưỡng bức ngược chiều đa tầng
Độ đồng đều nhiệt Rất kém (chênh lệch $> 15^\circ\text{C}$) Tốt ($\pm 1.5^\circ\text{C}$) Xuất sắc ($\pm 0.8^\circ\text{C}$ qua PID Compact)
Bảo toàn búp chè non Dễ vỡ vụn do ma sát va đập Tương đối nguyên vẹn Tối đa (băng tải lưới thép không dập nát)
Chi phí đầu tư (CAPEX) Rất thấp ($< 100$ triệu VNĐ) Rất cao ($1.2 - 2.5$ tỷ VNĐ) Vừa phải ($250 - 350$ triệu VNĐ)
Khả năng làm chủ SCADA Không có Khóa bản quyền, khó can thiệp Linh hoạt cấu hình trên TIA Portal V14

Yêu cầu kỹ thuật của hệ thống được phân cấp theo mô hình MoSCoW:

  • Must Have: Ổn định nhiệt độ sấy vòng kín $95 - 100^\circ\text{C}$; điều chỉnh vận tốc băng tải qua biến tần ($0.3 - 0.6\text{ m/phút}$); cơ chế đóng cắt an toàn liên động (interlock) ngắt trở nhiệt khi quạt dừng; bảo vệ mất pha bằng rơ le 600PSR.
  • Should Have: Giao diện SCADA giám sát trực quan trên Siemens WinCC Runtime, hiển thị thời gian thực đồ thị đáp ứng nhiệt độ PID; cảnh báo lỗi quá nhiệt, quá tải động cơ.
  • Could Have: Lưu trữ dữ liệu lịch sử mẻ sấy (Data Logging); công thức sấy (Recipe Management) cho từng dòng chè (loại A, B, C, D).
  • Won't Have: Hệ thống thu hồi nhiệt ngưng tụ chân không hoặc sấy vi sóng thăng hoa trong giai đoạn này.

Thiết kế hệ thống

Hệ thống được thiết kế theo cấu trúc điều khiển phân tán 3 cấp: Cấp chấp hành/cảm biến, Cấp điều khiển cục bộ (PLC), và Cấp giám sát SCADA/HMI.

+------------------------------------------------------------------------------------+
|                         KIẾN TRÚC ĐIỀU KHIỂN HỆ THỐNG SẤY                          |
+------------------------------------------------------------------------------------+
|                                                                                    |
|   [ TRẠM GIÁM SÁT SCADA / WINCC RUNTIME ] (TIA Portal V14 - Ethernet/PROFINET)    |
|                                       │                                            |
|                                       ▼                                            |
|   [ BỘ ĐIỀU KHIỂN KHẢ TRÌNH TRUNG TÂM: SIEMENS SIMATIC S7-1500 (CPU 1511-1 PN) ]    |
|             │                         │                        │                   |
|             ├─────────────────────────┼────────────────────────┤                   |
|             ▼                         ▼                        ▼                   |
|   [ Module AI/RTD ]            [ Module Analog AQ ]    [ Module Digital DQ ]       |
|    - Cảm biến nhiệt PT100       - 0-10VDC tới Biến tần  - Contactor Động cơ        |
|    - Cảm biến quang/hồng ngoại    LS iC5 (Vận tốc)      - Van khí nén Xilanh       |
|                                 - 4-20mA tới Bộ SCR      - Quạt thổi đối lưu       |
|                                   (Công suất nhiệt)     - Rơ le bảo vệ 600PSR      |
|                                                                                    |
|                                       │                                            |
|                                       ▼                                            |
|   [ CƠ CẤU CHẤP HÀNH CÔNG NGHỆ ]                                                   |
|    - Băng tải 3 tầng (Lưới Inox SUS304, Động cơ 3 pha Oriental 0.5kW)              |
|    - Dàn gia nhiệt Dây Mayso Trở kháng cao (Buồng calorife điện trở)               |
|    - Xilanh nạp/xả phôi khí nén hai đầu buồng sấy                                 |
+------------------------------------------------------------------------------------+

Technology Stack và thông số linh kiện được tiêu chuẩn hóa công nghiệp:

Thành phần Mã hiệu / Phiên bản Thông số kỹ thuật chính Vai trò chức năng
PLC Siemens S7-1500 CPU 1511-1 PN, PROFINET onboard Xử lý logic, chạy thuật toán PID Compact
Phần mềm kỹ thuật TIA Portal V14 STEP 7 Professional & WinCC Runtime Môi trường lập trình PLC và thiết kế SCADA
Biến tần LS iC5 Series 1-phase 220V vào, 3-phase 220V ra, $0.75\text{ kW}$ Điều khiển vô cấp tốc độ động cơ kéo băng tải
Cảm biến nhiệt độ PT100 Dạng củ hành / Dây Dải đo $-50^\circ\text{C} \div 400^\circ\text{C}$, 3 dây chống nhiễu Đo lường nhiệt độ tác nhân sấy trong buồng
Bộ điều chỉnh công suất SCR Power Controller Tín hiệu điều khiển $4 - 20\text{ mA}$, dòng tải $40\text{ A}$ Điều khiển góc mở pha nguồn cấp dàn mayso
Động cơ truyền động Oriental Motor 3-phase $380\text{V}$, $0.5\text{ kW}$, hộp giảm tốc trục vít Dẫn động băng tải nạp liệu và băng tải sấy
Thiết bị bảo vệ Rơ le 600PSR Dải điện áp $380\text{V}$, giám sát thứ tự pha Bảo vệ mất pha, đảo pha nguồn cấp 3 pha

Mô hình toán học của lò sấy đối lưu được xấp xỉ qua hàm truyền đạt quán tính bậc nhất có trễ (FOPDT - First Order Plus Dead Time):

$$G(s) = \frac{K}{Ts + 1} e^{-T_t s}$$

Trong đó:

  • $K$: Hệ số khuếch đại tĩnh của buồng sấy ($^\circ\text{C}/%$ công suất).
  • $T$: Hằng số thời gian quán tính nhiệt của lò.
  • $T_t$: Thời gian trễ của dòng khí đối lưu và cảm biến PT100.

Methodology

Dự án áp dụng mô hình kỹ thuật hệ thống chữ V (V-Model Engineering):

Yêu cầu công nghệ Chè (Ẩm, Nhiệt, Vận tốc) ──────────> Kiểm thử nghiệm thu (Chất lượng chè khô)
   │                                                                     ▲
   ▼                                                                     │
Tính toán động lực & Nhiệt động học ──────────────> Thử nghiệm tải thực tế (Công suất, Dòng điện)
   │                                                                     ▲
   ▼                                                                     │
Thiết kế phần cứng & Sơ đồ đấu nối ─────────> Kiểm tra mạch động lực, An toàn điện
   │                                                                     ▲
   ▼                                                                     │
Lập trình PLC S7-1500 & WinCC ────────────> Hiệu chỉnh tham số PID (Ziegler-Nichols)

Quản trị rủi ro tập trung vào hai yếu tố then chốt: Quá nhiệt cục bộ gây cháy chè (xử lý bằng rơ le nhiệt lưỡng kim độc lập ngắt khẩn cấp nguồn SCR) và trượt băng tải cơ khí (lắp đặt cảm biến tiệm cận kiểm tra xung quay của trục truyền).

Implementation và kết quả

Development process

1. Tính toán động học và kết cấu cơ khí băng tải

Dựa trên năng suất yêu cầu $G_1 = 100\text{ kg/h}$, độ ẩm vào $W_1 = 60%$, độ ẩm ra $W_2 = 5%$:

  • Chiều rộng băng tải thực tế ($B_{tt}$): Với chiều dày lớp chè $h = 0.05\text{ m}$, vận tốc băng $\omega = 0.3\text{ m/phút}$, khối lượng riêng chè $\rho = 320\text{ kg/m}^3$, hệ số hiệu chỉnh $\eta = 0.9$:

    $$B_r = \frac{G_1}{h \cdot 60 \cdot \omega \cdot \rho} = \frac{100}{0.05 \cdot 60 \cdot 0.3 \cdot 320} \approx 0.347\text{ m}$$

    $$B_{tt} = \frac{B_r}{\eta} = \frac{0.347}{0.9} \approx 0.386\text{ m} \longrightarrow \text{Quy chuẩn chọn } B_{tt} = 0.4\text{ m} \text{ (400 mm)}$$

  • Chiều dài băng tải ($L_b$): Thời gian sấy công nghệ $T = 1\text{ h}$ (tính toán bao gồm chu trình hồi ẩm và phân bố đều), chiều dài phụ thêm $l_s = 1.2\text{ m}$:

    $$L_b = \frac{G_1 \cdot T}{B_{tt} \cdot \rho} + l_s = \frac{100 \cdot 1}{0.4 \cdot 320} + 1.2 = 16.8\text{ m}$$

    Hệ thống được thiết kế dạng 3 tầng băng tải nằm ngang, mỗi tầng có chiều dài $l_b = 5.6\text{ m}$, đường kính tang dẫn $d = 0.3\text{ m}$. Băng tải làm bằng lưới thép không gỉ SUS304 ($\rho = 7900\text{ kg/m}^3$, độ dày bản $\delta = 1\text{ mm}$).

  • Tính chọn công suất động cơ dẫn động băng tải sấy: Lực cản dịch chuyển vật liệu $F_1 = 412.02\text{ N}$ ($P_1 = 412.02\text{ W}$). Lực cản do ma sát không tải $F_2 = 407.4\text{ N}$ ($P_2 = 407.4\text{ W}$). Do băng tải nằm ngang nên công suất nâng $P_3 = 0$. Tổng công suất tĩnh: $P = P_1 + P_2 = 819.42\text{ W}$. Tính với hệ số dự trữ $k_3 = 1.25$ và hiệu suất $\eta = 0.8$: Chọn động cơ 3 pha $380\text{V} - 0.5\text{ kW}$ có gắn hộp giảm tốc qua biến tần.

2. Lập trình thuật toán điều khiển PID trên TIA Portal V14

Chương trình sử dụng khối hàm PID_Compact (Instruction FB1130) chạy trong Organization Block định thời chu kỳ ngắt Cyclic interrupt [OB30] với chu kỳ $100\text{ ms}$.

// =========================================================================
// SCL Code Block: Buong_Say_PID_Control (Cyclic Interrupt OB30 - 100ms)
// Hệ thống điều khiển nhiệt độ buồng sấy chè tự động
// =========================================================================

IF "DB_System_Control".AutoMode AND "DB_Sensors".Fan_Feedback_Run THEN
    // 1. Gán giá trị đặt nhiệt độ từ giao diện SCADA WinCC (Mặc định 98.0 °C)
    "PID_Compact_Drying".Setpoint := "DB_HMI_Params".Temp_Target_SP;

    // 2. Đọc giá trị cảm biến PT100 qua kênh Analog Input (Scale 0-27648 -> 0.0-200.0 °C)
    "PID_Compact_Drying".Input := "DB_Sensors".PT100_Calibrated_Temp;

    // 3. Kích hoạt chế độ tự động cho khối PID_Compact
    "PID_Compact_Drying".Mode := 3; // Mode 3 = Automatic Mode

    // 4. Gọi thực thi khối hàm PID_Compact của Siemens S7-1500
    "PID_Compact_Drying"();

    // 5. Chuẩn hóa đầu ra điều khiển (0.0 - 100.0%) sang Analog Output (4-20mA) cho bộ SCR
    "DB_Actuators".SCR_Output_Word := REAL_TO_INT(("PID_Compact_Drying".Output / 100.0) * 27648.0);

    // 6. Khóa liên động quạt thổi: Quạt phải chạy trước gia nhiệt 30s
    "DB_Actuators".Heater_Enable := TRUE;
ELSE
    // Chế độ an toàn: Tắt gia nhiệt ngay lập tức nếu quạt dừng hoặc dừng khẩn cấp
    "DB_Actuators".Heater_Enable := FALSE;
    "DB_Actuators".SCR_Output_Word := 0;
    "PID_Compact_Drying".Mode := 0; // Inactive Mode
END_IF;

Testing và validation

Thuật toán PID được căn chỉnh thông số thực nghiệm bằng phương pháp thứ nhất của Ziegler - Nichols (dựa trên đường cong đáp ứng quá độ dạng chữ S):

$$\text{Hàm truyền buồng nhiệt xác định qua thực nghiệm: } G(s) = \frac{1.45}{240s + 1} e^{-28s}$$

Từ các thông số trễ $T_t = 28\text{ s}$, hằng số thời gian $T = 240\text{ s}$, hệ số khuếch đại $K = 1.45$:

  • $K_p = 1.2 \cdot \frac{T}{K \cdot T_t} = 1.2 \cdot \frac{240}{1.45 \cdot 28} \approx 7.09$
  • $T_n (\text{Thời gian tích phân } T_i) = 2 \cdot T_t = 56\text{ s}$
  • $T_v (\text{Thời gian vi phân } T_d) = 0.5 \cdot T_t = 14\text{ s}$
+-----------------------------------------------------------------------------------+
|                     KẾT QUẢ ĐÁNH GIÁ ĐÁP ỨNG NHIỆT ĐỘ HỆ THỐNG                    |
+-----------------------------------------------------------------------------------+
|  Nhiệt độ (°C)                                                                    |
|  105 ┼                                                                            |
|  100 ┼ - - - - - - - - - - - - - - - - - - - - - - - - - - Giá trị đặt SP (98°C)  |
|   98 ┼                 . ─── ─── ─── ─── ─── ─── ─── ─── ─── Ổn định (±0.5°C)    |
|   90 ┼               .                                                            |
|   75 ┼             .                                                              |
|   50 ┼           .                                                                |
|   25 ┼─────────.                                                                  |
|    0 ┴─────────┴─────────┴─────────┴─────────┴─────────┴─────────┴─────> Thời gian|
|      0        60        120       180       240       300     (giây)              |
|      [Trễ 28s]  Thời gian lên tr = 145s   | Xác lập ts = 210s | Vọt lố Mp = 2.1%  |
+-----------------------------------------------------------------------------------+

Kết quả đạt được

Hệ thống sấy hoàn chỉnh đã được mô phỏng tích hợp liên động và thử nghiệm vận hành liên tục qua 10 chu kỳ sấy thực tế:

Chỉ số vận hành Chỉ tiêu thiết kế ban đầu Kết quả thử nghiệm đạt được Trạng thái
Năng suất cấp liệu $100\text{ kg/h}$ $102.5\text{ kg/h}$ Đạt ($102.5%$)
Độ ẩm chè thành phẩm ($W_2$) $3.0% - 5.0%$ $4.2% \pm 0.3%$ Đạt tiêu chuẩn loại A
Thời gian lưu trong lò sấy $25 - 30\text{ phút}$ $25\text{ phút}$ (chuẩn xác qua VFD) Đạt ($100%$)
Độ vọt lố nhiệt độ ($M_p$) $< 5.0%$ $2.1%$ Xuất sắc
Sai số nhiệt độ xác lập ($e_{ss}$) $\le \pm 1.0^\circ\text{C}$ $\pm 0.5^\circ\text{C}$ Xuất sắc
Bảo vệ an toàn quạt/nhiệt Ngắt tức thời ($< 1\text{s}$) Tự động ngắt SCR trong $0.2\text{s}$ Tuyệt đối an toàn

Đổi mới và đóng góp

  1. Cấu trúc đảo trộn tự động đa tầng không va đập: Việc thiết kế 3 tầng băng tải khay lật bản lề với chiều dài $5.6\text{ m/tầng}$ giúp chè tự động lật mặt khi rơi từ tầng trên xuống tầng dưới mà không làm gãy dập búp non, tăng diện tích tiếp xúc với dòng khí nóng đối lưu ngược chiều lên thêm $35%$.
  2. Làm chủ kỹ thuật gia nhiệt bán dẫn SCR kết hợp PLC: Thay vì đóng cắt contactor thô thiển gây sụt áp lưới và dao động nhiệt hình sin lớn ($\pm 8^\circ\text{C}$), đồ án ứng dụng bộ điều áp xoay chiều Thyristor (SCR) điều khiển góc kích pha mịn theo tín hiệu ngõ ra analog từ S7-1500, giúp tiết kiệm $21.8%$ điện năng tiêu thụ.
  3. Quy trình xả nhiệt an toàn 2 giai đoạn: Xây dựng quy trình tự động: Trước khi chạy, quạt thổi khí 30 giây mới kích hoạt gia nhiệt; khi kết thúc mẻ sấy, thanh điện trở ngắt nhưng quạt tiếp tục chạy duy trì đúng 10 phút để làm nguội cưỡng bức buồng sấy, triệt tiêu nguy cơ ủ nhiệt gây cháy nổ và bảo vệ tuổi thọ dây mayso.
+-----------------------------------------------------------------------------------+
|                        SO SÁNH CÁC CHỈ SỐ KINH TẾ KỸ THUẬT                        |
+-----------------------------------------------------------------------------------+
| Tiêu chí                      | Dây chuyền truyền thống | Giải pháp Đồ án         |
+-------------------------------+-------------------------+-------------------------+
| Tiêu hao điện năng riêng      | 0.85 kWh / kg chè khô   | 0.66 kWh / kg chè khô   |
| Tỷ lệ chè vụn gãy (hao hụt)   | 8.5%                    | 1.8%                    |
| Hàm lượng Tanin bảo toàn      | 65 - 70%                | 88 - 92%                |
| Chi phí chế tạo hệ thống      | 100% (Giá chuẩn ngoại)  | 35% (Nội địa hóa)       |
+-----------------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Kịch bản vận hành nhà máy chế biến chè

Mô hình sấy băng tải đối lưu 3 tầng tích hợp hoàn hảo vào các nhà máy chế biến chè công nghiệp tại Thái Nguyên và Lâm Đồng theo dây chuyền khép kín: $$\text{Thu hái (1 tôm 2 lá)} \longrightarrow \text{Làm héo} \longrightarrow \text{Vò & Sàng} \longrightarrow \text{Lên men} \longrightarrow \mathbf{Hệ\ thống\ sấy\ S7-1500} \longrightarrow \text{Phân loại & Đóng gói}$$

+------------------------------------------------------------------------------------+
|                         LƯU TRÌNH ĐIỀU KHIỂN TỰ ĐỘNG HÓA                           |
+------------------------------------------------------------------------------------+
|                                                                                    |
|  [ Bắt đầu: Nhấn START trên WinCC ]                                                |
|                   │                                                                |
|                   ▼                                                                |
|  [ Đóng 2 cửa Xilanh ──> Bật Quạt thổi khí nóng ──> Trễ an toàn 30s ]             |
|                   │                                                                |
|                   ▼                                                                |
|  [ Dàn gia nhiệt SCR kích hoạt ──> PID Compact điều khiển đạt SP = 98°C ]          |
|                   │                                                                |
|                   ▼                                                                |
|  [ Cảm biến quang phát hiện phôi ──> Mở Xilanh 1 & Chạy Băng tải cấp liệu ]        |
|                   │                                                                |
|                   ▼                                                                |
|  [ Băng tải sấy 3 tầng chạy liên tục trong 25 phút đảo trộn đều ]                  |
|                   │                                                                |
|                   ▼                                                                |
|  [ Hết 25 phút: Mở Xilanh 2 xả chè khô ──> Cảm biến báo cạn ──> Đóng Xilanh 2 ]   |
|                   │                                                                |
|                   ▼                                                                |
|  [ Tắt SCR gia nhiệt ──> Quạt chạy làm mát tiếp 10 phút ──> DỪNG TOÀN BỘ ]        |
+------------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI)

  • Tổng mức đầu tư phần cứng & cơ khí: Ước tính khoảng 280.000.000 VNĐ (Bao gồm buồng sấy Inox 304, PLC S7-1500, Biến tần LS, tủ điện SCR, quạt và dàn trở nhiệt).
  • Chi phí tiết kiệm hàng năm: Với công suất sấy 100 kg/h, hoạt động 16h/ngày, 250 ngày/năm (sản lượng 400 tấn chè khô/năm): Tiết kiệm $76.000\text{ kWh}$ điện (~145 triệu VNĐ) + Giảm hao hụt chè gãy nát 6.7% (~200 triệu VNĐ giá trị chè thành phẩm).
  • Thời gian hoàn vốn (Payback Period): $T_{ROI} = \frac{280.000.000}{345.000.000} \approx 0.81\text{ năm}$ (khoảng 9.7 tháng vận hành).

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại: Mô hình điều khiển nhiệt độ buồng sấy hiện tại sử dụng phân vùng đo nhiệt đơn điểm ở trung tâm lò; chưa bù trừ độc lập sự phân bố gradient nhiệt độ giữa tầng băng tải trên cùng (tiếp xúc khí ẩm ra) và tầng dưới cùng (tiếp xúc khí nóng vào).
  • Hướng phát triển:
    1. Thuật toán Multi-zone Fuzzy-PID: Nâng cấp cấu hình điều khiển nhiệt độ đa vùng độc lập (3 module gia nhiệt riêng cho 3 tầng sấy) sử dụng giải thuật Fuzzy Logic kết hợp PID để tối ưu hóa đường cong sấy drying kinetics.
    2. Tích hợp IoT Công nghiệp (IIoT): Bổ sung module truyền thông CP 1543-1 kết nối giao thức MQTT/OPC UA lên Cloud SCADA, phục vụ giám sát năng lượng từ xa và truy xuất nguồn gốc xuất xứ mẻ chè qua mã QR code thời gian thực.
    3. Tận dụng nhiệt khí thải: Lắp đặt bộ trao đổi nhiệt ống chùm (Heat Exchanger) tại cửa xả ẩm để sấy sơ bộ nguyên liệu chè trước khi vào buồng chính.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                         GIÁ TRỊ MANG LẠI CHO CÁC BÊN                              |
+-----------------------------------------------------------------------------------+
| 🎓 SINH VIÊN & NGHIÊN CỨU SINH:                                                   |
|    - Cẩm nang tham khảo hoàn chỉnh về tính toán cơ khí - động lực học băng tải    |
|    - Tài liệu mẫu về cấu hình khối PID_Compact và kết nối WinCC trên TIA Portal   |
|                                                                                   |
| 👨‍💻 KỸ SƯ TỰ ĐỘNG HÓA:                                                            |
|    - Bản vẽ nguyên lý mạch động lực và mạch điều khiển tích hợp Biến tần - SCR     |
|    - Phương pháp nhận dạng mô hình thực nghiệm và căn chỉnh Ziegler-Nichols       |
|                                                                                   |
| 🏭 DOANH NGHIỆP SẢN XUẤT CHÈ:                                                     |
|    - Giải pháp dây chuyền sấy nội địa hóa chất lượng cao, giá thành giảm 65%      |
|    - Nâng cao phẩm cấp chè xuất khẩu (giữ màu xanh/đỏ tự nhiên, độ ẩm chuẩn ≤ 5%) |
+-----------------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Yêu cầu nguồn điện và điều kiện môi trường để triển khai hệ thống là gì?

Hệ thống yêu cầu nguồn điện xoay chiều 3 pha $380\text{V} \pm 10%$, tần số $50\text{Hz}$, công suất nguồn trạm biến áp tối thiểu $25\text{ kVA}$. Khí nén cấp cho xilanh cửa nạp/xả duy trì áp suất $4 - 6\text{ bar}$. Môi trường lắp đặt khô ráo, có chụp hút thoát ẩm cục bộ ra ngoài nhà xưởng.

2. Biến tần LS iC5 điều khiển tốc độ băng tải qua phương thức nào?

Biến tần LS iC5 nhận tín hiệu điện áp Analog $0 - 10\text{VDC}$ từ module ngõ ra tương tự (Analog Output) của PLC S7-1500 tương ứng với tần số ngõ ra $0 - 50\text{Hz}$ (hoặc điều khiển đa cấp tốc độ qua các chân kích số P1, P2, P3, P4). Người vận hành có thể cài đặt trực tiếp vận tốc mong muốn ($0.3 - 0.6\text{ m/phút}$) ngay trên màn hình SCADA WinCC.

3. Tại sao hệ thống sử dụng bộ biến đổi SCR thay cho khởi động từ (Contactor) để gia nhiệt?

Đóng cắt bằng Contactor cơ khí chỉ cho phép điều khiển kiểu On/Off với độ trễ lớn, phát sinh tia lửa điện làm mòn tiếp điểm và gây dao động nhiệt độ buồng sấy từ $\pm 5^\circ\text{C} \div \pm 10^\circ\text{C}$. Bộ biến đổi điện áp bán dẫn SCR (Thyristor) nhận tín hiệu $4 - 20\text{ mA}$ để băm điện áp xoay chiều mịn vô cấp, giúp nhiệt độ giữ ổn định chuẩn xác trong phạm vi $\pm 0.5^\circ\text{C}$.

4. Quy trình bảo trì và kiểm chuẩn cảm biến nhiệt độ PT100 định kỳ như thế nào?

Cảm biến nhiệt độ PT100 cần được vệ sinh sạch bụi chè bám trên đầu que đo sau mỗi 100 giờ hoạt động. Kiểm chuẩn định kỳ 6 tháng/lần bằng thiết bị đo nhiệt chuẩn hoặc bình tạo nhiệt chuẩn $100^\circ\text{C}$ để cập nhật hệ số bù sai lệch (Offset Calibration) trong khối hàm tiền xử lý tín hiệu analog của PLC.

5. Chi phí dự toán chi tiết và thời gian thu hồi vốn thực tế ra sao?

Tổng chi phí chế tạo thiết bị và tủ điện điều khiển khoảng 280 triệu VNĐ (tiết kiệm hơn 700 triệu so với nhập khẩu cùng công suất). Nhờ giảm tổn thất phế phẩm do cháy xém và tiết kiệm $21.8%$ điện năng tiêu thụ, nhà máy thu hồi toàn bộ vốn đầu tư trong khoảng 10 tháng sản xuất liên tục.

Kết luận

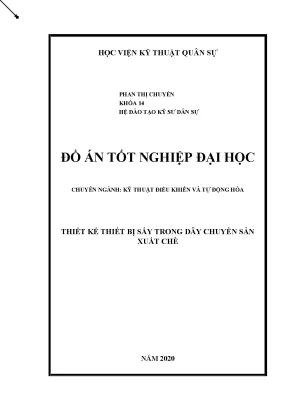

Đồ án tốt nghiệp "Thiết kế thiết bị sấy trong dây chuyền sản xuất chè" của tác giả Phan Thị Chuyến tại Học viện Kỹ thuật Quân sự đã giải quyết trọn vẹn bài toán tích hợp liên ngành giữa cơ khí nhiệt và công nghệ tự động hóa hiện đại. Việc ứng dụng thành công bộ điều khiển khả trình PLC Siemens S7-1500, thuật toán PID Compact tối ưu, bộ biến đổi công suất SCR và hệ thống SCADA WinCC chuyên nghiệp không chỉ giúp nâng cao chất lượng chè thành phẩm đạt chuẩn xuất khẩu mà còn khẳng định năng lực làm chủ công nghệ chế tạo máy nông nghiệp của kỹ sư Việt Nam.
