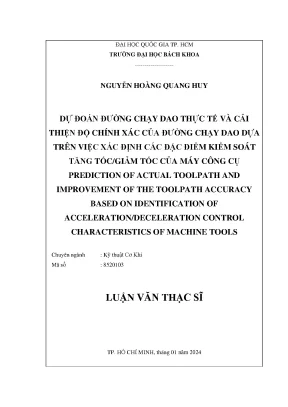

Luận văn thạc sĩ: Dự đoán và cải thiện độ chính xác đường chạy dao trong kỹ thuật cơ khí

Luận văn thạc sĩ kỹ thuật nghiên cứu kỹ thuật cơ khí dự đoán đường chạy dao thực tế và cải thiện độ chính xác của đường chạy dao dựa, khảo sát thực trạng, phân tích nguyên nhân,

• Tác giả: Nguyễn Hoàng Quang Huy
• Người hướng dẫn: PGS. Trần Thiên Phúc
• Trường học: Đại học Bách Khoa - ĐHQG - HCM
• Chuyên ngành: Kỹ thuật Cơ Khí
• Đề tài: Dự Đoán Đường Chạy Dao Thực Tế Và Cải Thiện Độ Chính Xác Của Đường Chạy Dao Dựa Trên Việc Xác Định Các Đặc Điểm Kiểm Soát Tăng Tốc/Giảm Tốc Của Máy Công Cụ
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2024
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• NHIỆM VỤ LUẬN VĂN THẠC SĨ
• TÓM TẮT LUẬN VĂN
• LỜI CAM ĐOAN
• DANH SÁCH HÌNH ẢNH
• DANH SÁCH BẢNG BIỂU
• DANH SÁCH TỪ VIẾT TẮT
• 1. CHƯƠNG 1: GIỚI THIỆU TỔNG QUAN
• 1.1. Giới thiệu chung
• 1.1.1. Giới thiệu chung về gia công bằng máy điều khiển số (CNC)
• 1.1.2. Phân loại công nghệ CNC
• 1.1.3. Giới thiệu về tính năng kiểm soát đường chạy dao có độ chính xác cao của máy CNC
• 1.2. Sự cần thiết phải nghiên cứu thiết kế
• 1.3. Xác định mục tiêu, đối tượng, nội dung và kết quả dự kiến
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Cơ sở lý thuyết tính toán động học, động lực học & phân tích cơ cấu
• 2.2. Cơ sở lý thuyết phương pháp điều khiển công nghệ
• 2.2.1. Đặc trưng cơ bản và vai trò của máy CNC đối với tự động hoá
• 2.2.2. Một số nét cơ bản về máy công cụ vạn năng và máy CNC
• 2.2.3. Mô hình khái quát của một máy CNC
• 2.2.4. Các phương pháp điều khiển trong máy CNC
• 2.2.5. Hệ toạ độ và các điểm gốc lập trình gia công CNC
• 2.2.6. Lập trình gia công CNC
• 3. CHƯƠNG 3: PHƯƠNG PHÁP MÔ HÌNH HÓA SỰ THAY ĐỔI TỐC ĐỘ TIẾN DAO
• 3.1. Các thông số của máy công cụ CNC có liên quan đến tốc độ tiến dao
• 3.2. Các thay đổi của đường chạy dao có liên quan đến tốc độ tiến dao
• 4. CHƯƠNG 4: DỰ ĐOÁN VÀ ĐÁNH GIÁ ĐƯỜNG CHẠY DAO
• 4.1. Dự đoán đường chạy dao qua các thông số thiết lập điều khiển trên máy CNC
• 4.1.1. Các thông số thiết lập điều khiển trên máy CNC Amada MX150
• 4.1.2. Dự đoán đường chạy dao
• 4.2. Ghi kết quả thực nghiệm bằng phần mềm FANUC SERVO GUIDE
• 4.2.1. Phần mềm Fanuc Servo Guide
• 4.2.2. Cài đặt cấu hình để kết nối với máy in Fanuc
• 4.2.3. Cài đặt các thông số để ghi dữ liệu
• 4.3. Đánh giá đường chạy dao sau khi thực nghiệm
• 5. CHƯƠNG 5: THỰC NGHIỆM DỰ ĐOÁN VÀ KIỂM TRA KẾT QUẢ ĐÁNH GIÁ ĐƯỜNG CHẠY DAO
• 5.1. Chuẩn bị thực nghiệm đường chạy dao
• 5.2. Thực nghiệm và đánh giá đường chạy dao
• 6. CHƯƠNG 6: PHƯƠNG PHÁP CẢI THIỆN ĐỘ CHÍNH XÁC ĐƯỜNG CHẠY DAO
• 6.1. Phương pháp bù trừ sai số góc rẽ
• 6.2. Phương pháp cải thiện độ chính xác gia công khi thay đổi tốc độ gần điểm góc rẽ
• 7. CHƯƠNG 7: ĐÁNH GIÁ KẾT QUẢ, KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN ĐỀ TÀI
• 7.1. Đánh giá kết quả
• 7.2. Kết luận và hướng phát triển đề tài
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu tổng quan

Công nghệ gia công bằng máy điều khiển số (CNC) đã trở thành một phần không thể thiếu trong ngành công nghiệp cơ khí hiện đại. Độ chính xác trong quá trình gia công là yếu tố quyết định đến chất lượng sản phẩm. Sự phát triển của công nghệ CNC đã giúp nâng cao độ chính xác và giảm thiểu sai số trong quá trình gia công. Tuy nhiên, việc dự đoán đường chạy dao thực tế và cải thiện độ chính xác của nó vẫn là một thách thức lớn. Đặc biệt, các đặc điểm kiểm soát tăng tốc/giảm tốc của máy công cụ cần được xác định rõ ràng để tối ưu hóa quy trình gia công. Nghiên cứu này hướng đến việc phân tích và mô phỏng các yếu tố ảnh hưởng đến đường chạy dao, từ đó đưa ra các phương pháp cải thiện hiệu suất gia công.

1.1 Tính năng kiểm soát đường chạy dao

Tính năng kiểm soát đường chạy dao của máy CNC không chỉ đảm bảo độ chính xác mà còn ảnh hưởng đến hiệu suất gia công. Sự điều khiển chính xác của động cơ và đường chạy dao cho phép thực hiện các phép gia công phức tạp một cách hiệu quả. Các thuật toán điều khiển hiện đại giúp tối ưu hóa tốc độ và gia tốc, từ đó giảm thiểu sai số giữa đường chạy dao lập trình và thực tế. Các nghiên cứu đã chỉ ra rằng việc cải thiện các tham số điều khiển có thể dẫn đến sự gia tăng đáng kể trong độ chính xác của sản phẩm cuối cùng.

II. Phương pháp mô hình hóa

Phương pháp mô hình hóa sự thay đổi của tốc độ tiến dao là một trong những yếu tố quan trọng trong việc dự đoán đường chạy dao. Mô hình này giúp xác định các thông số cần thiết để điều chỉnh tốc độ tiến dao trong quá trình gia công. Việc phân tích các yếu tố như tăng tốc và giảm tốc sẽ giúp hiểu rõ hơn về cách thức hoạt động của máy CNC và tác động của nó đến độ chính xác của đường chạy dao. Các nghiên cứu đã chứng minh rằng việc áp dụng các mô hình toán học cho phép dự đoán chính xác hơn về đường chạy dao thực tế, từ đó tối ưu hóa quy trình gia công và giảm thiểu sai số.

2.1 Mô hình hóa tốc độ tiến dao

Mô hình hóa tốc độ tiến dao liên quan đến việc phân tích các thông số kỹ thuật của máy công cụ CNC. Các yếu tố như tốc độ chạy dao và thay đổi tốc độ trong quá trình gia công cần được xem xét kỹ lưỡng. Việc xây dựng mô hình toán học cho phép dự đoán các biến động trong đường chạy dao và tìm ra các phương pháp cải thiện. Nghiên cứu này cung cấp một cái nhìn tổng quan về các phương pháp mô hình hóa hiện tại và sự cần thiết phải phát triển các mô hình chính xác hơn để nâng cao độ chính xác trong gia công.

III. Dự đoán và thực nghiệm

Dự đoán đường chạy dao thực tế là một phần quan trọng trong nghiên cứu này. Việc thực nghiệm đánh giá đường chạy dao cho phép xác định độ chính xác của các mô hình dự đoán. Các kết quả thực nghiệm cho thấy có sự khác biệt giữa đường chạy dao lập trình và thực tế, chủ yếu do các yếu tố như tăng tốc và giảm tốc không được tính toán chính xác. Việc sử dụng phần mềm hỗ trợ như FANUC SERVO GUIDE giúp ghi nhận và phân tích dữ liệu một cách hiệu quả. Điều này không chỉ giúp đánh giá được hiệu suất gia công mà còn cung cấp thông tin quý giá để cải thiện các phương pháp điều khiển.

3.1 Đánh giá kết quả thực nghiệm

Đánh giá kết quả thực nghiệm đóng vai trò quan trọng trong việc xác nhận tính hiệu quả của các phương pháp dự đoán. Sự so sánh giữa đường chạy dao dự đoán và thực tế cho thấy những sai số đáng kể do các yếu tố bên ngoài như lực cắt và biến dạng dao. Nghiên cứu này khuyến nghị cần có các biện pháp cải thiện để giảm thiểu sai số, từ đó nâng cao độ chính xác của đường chạy dao và hiệu suất gia công tổng thể.

IV. Cải thiện độ chính xác

Phương pháp cải thiện độ chính xác của đường chạy dao là một trong những mục tiêu chính của nghiên cứu này. Các phương pháp như bù trừ sai số góc rẽ và điều chỉnh tốc độ gần điểm góc rẽ đã được đề xuất. Những cải tiến này giúp giảm thiểu sai số giữa đường chạy dao lập trình và thực tế, đồng thời nâng cao hiệu suất gia công. Việc áp dụng các phương pháp này không chỉ giúp tối ưu hóa quy trình gia công mà còn tăng cường độ bền của dao cắt.

4.1 Phương pháp bù trừ sai số

Phương pháp bù trừ sai số góc rẽ là một trong những giải pháp hiệu quả để cải thiện độ chính xác của đường chạy dao. Việc điều chỉnh tốc độ và hướng di chuyển của dao cắt tại các điểm góc rẽ giúp giảm thiểu sự lệch lạc trong quá trình gia công. Kết quả thực nghiệm cho thấy rằng việc áp dụng phương pháp này đã cải thiện đáng kể hiệu suất gia công và giảm thiểu sai số giữa thiết kế và thực tế.

V. Đánh giá kết quả và kết luận

Nghiên cứu đã chỉ ra rằng việc dự đoán và cải thiện độ chính xác đường chạy dao trong kỹ thuật cơ khí là một nhiệm vụ quan trọng. Các phương pháp mô hình hóa và thực nghiệm đã chứng minh tính hiệu quả trong việc nâng cao độ chính xác của đường chạy dao. Kết quả cho thấy sự cần thiết phải tiếp tục nghiên cứu và phát triển các phương pháp mới để tối ưu hóa quy trình gia công, nhằm đáp ứng yêu cầu ngày càng cao trong ngành công nghiệp cơ khí.

5.1 Hướng phát triển tiếp theo

Hướng phát triển tiếp theo trong nghiên cứu này bao gồm việc áp dụng các công nghệ mới như trí tuệ nhân tạo và học máy vào quy trình dự đoán đường chạy dao. Những công nghệ này có thể giúp cải thiện độ chính xác và hiệu quả của các phương pháp hiện tại, đồng thời mở ra nhiều cơ hội mới cho ngành công nghiệp gia công cơ khí.

Nội dung chính

Tổng quan nghiên cứu

Trong kỹ nghệ gia công cơ khí chính xác và chế tạo khuôn mẫu hiện đại, nhu cầu gia công các bề mặt cong tự do (curved surfaces) với độ chính xác micromet ngày càng trở nên cấp thiết, đặc biệt trong các ngành công nghiệp hàng không vũ trụ và sản xuất ô tô với yêu cầu dung sai khắt khe dưới 10 micromet. Hiện nay, hầu hết các hệ thống CAM thương mại đều sử dụng phương pháp nội suy tuyến tính G01 để xấp xỉ các bề mặt phức tạp thành chuỗi các đoạn thẳng ngắn. Tuy nhiên, khi vận hành thực tế trên máy công cụ điều khiển số (CNC) ở dải tốc độ tiến dao cao từ 2000 mm/phút trở lên, quỹ đạo chuyển động thực tế và vận tốc của dao luôn xuất hiện sự sai lệch đáng kể so với thông số lập trình lý thuyết.

Nguyên nhân cốt lõi dẫn đến hiện tượng sai lệch này bắt nguồn từ đặc tính kiểm soát tăng tốc và giảm tốc (Acc/Dec) của bộ điều khiển động cơ servo nhằm bảo vệ hệ thống cơ khí khỏi xung lực quá tải, kết hợp với hiện tượng biến dạng đàn hồi của dụng cụ cắt dưới tác dụng của lực cắt biến thiên. Đề tài luận văn thạc sĩ chuyên ngành Kỹ thuật Cơ khí của tác giả Nguyễn Hoàng Quang Huy, thực hiện dưới sự hướng dẫn khoa học của PGS. Trần Thiên Phúc và ThS. Thân Trọng Khánh Đạt tại Trường Đại học Bách Khoa – Đại học Quốc gia Thành phố Hồ Chí Minh, tập trung giải quyết bài toán mô hình hóa sự thay đổi tốc độ tiến dao và dự đoán quỹ đạo chạy dao thực tế dựa trên việc xác định các đặc tính Acc/Dec nội bộ của máy công cụ CNC 5 trục Amada MX150 tích hợp bộ điều khiển cao cấp FANUC F31iB.

Phạm vi nghiên cứu được triển khai thực nghiệm trong giai đoạn từ tháng 09/2023 đến tháng 12/2023. Luận văn đã xác lập phương pháp nhận dạng 5 thông số điều khiển then chốt của động cơ servo, xây dựng thành công thuật toán bù sai số biên dạng tại các góc rẽ, giúp giảm thiểu sai số quỹ đạo chuyển động thực tế từ 45.5% đến hơn 70.8%, tạo tiền đề nâng cao chất lượng bề mặt chi tiết gia công một cách vượt bậc.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng vững chắc của lý thuyết động học, động lực học máy cắt gọt kim loại và lý thuyết điều khiển tự động vòng lặp kín trong hệ thống điều khiển số CNC. Trọng tâm lý thuyết bao gồm việc áp dụng định luật II Newton và nguyên lý di chuyển khả dĩ để phân tích tương quan giữa mô-men xoắn cực đại của động cơ servo với giới hạn gia tốc chuyển động của các trục máy.

Khung lý thuyết của luận văn tập trung vào 4 khái niệm và mô hình kỹ thuật then chốt:

1. Cơ chế nội suy tuyến tính G01 và sự biến thiên gia tốc biên dạng trong gia công bề mặt cong 3D.
2. Mô hình điều khiển tăng tốc/giảm tốc dạng hình chuông (Bell-shaped Acc/Dec profile) được thực hiện trước và sau quá trình nội suy xung lệnh.
3. Tính năng điều khiển biên dạng chính xác cao sử dụng trí tuệ nhân tạo (AI High-Precision Contour Control) của hệ điều khiển FANUC.
4. Hiện tượng sai số góc rẽ (Corner error/Contour error) phát sinh do độ trễ đáp ứng của hệ thống servo khi chuyển hướng đột ngột ở các góc từ 30° đến 180°.

Để mô hình hóa chính xác hành vi động lực học của bàn máy, hệ thống 5 thông số điều khiển của bộ điều khiển FANUC đã được phân tích chi tiết: thông số 1660 quy định mức tăng tốc tối đa trước nội suy đạt 300 mm/s²; thông số 1783 thiết lập ngưỡng chênh lệch vận tốc tối đa cho phép tại góc rẽ là 400 mm/phút; thông số 1772 xác định thời gian thay đổi gia tốc hình chuông là 32 ms; thông số 1769 quy định hằng số thời gian tăng/giảm tốc sau nội suy là 16 ms; và thông số 1622 quy định hằng số thời gian cắt thông thường của từng trục là 80 ms khi không kích hoạt tính năng AI.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa phương pháp giải tích toán học mô hình hóa động học và phương pháp quy hoạch thực nghiệm đo đạc thời gian thực. Cỡ mẫu nghiên cứu bao gồm 12 chu trình chạy dao thực nghiệm với các quỹ đạo góc chuyển hướng khác nhau gồm 30°, 60°, 90°, 120°, 150° và 180° ở tốc độ tiến dao lập trình danh định F = 2000 mm/phút. Phương pháp chọn mẫu là chọn mẫu có chủ đích (purposive sampling), tập trung vào các hình thái góc rẽ điển hình nhất cấu thành nên bề mặt khuôn mẫu cong tự do phức tạp.

Lý do lựa chọn phương pháp phân tích thực nghiệm thông qua phần mềm chuyên dụng FANUC Servo Guide phiên bản 10.0 kết nối trực tiếp với máy CNC Amada MX150 qua giao thức truyền thông mạng Ethernet LAN là nhằm trích xuất trực tiếp dữ liệu xung vị trí và vận tốc tức thời từ bộ điều khiển servo với thời gian ghi mẫu liên tục 6000 ms. Việc thu thập tín hiệu nội bộ từ cảm biến phản hồi servo đảm bảo loại trừ hoàn toàn các sai số gá đặt cơ khí bên ngoài, giúp quá trình so khớp giữa mô hình toán học dự đoán và chuyển động cơ điện thực tế đạt độ tin cậy tuyệt đối. Toàn bộ tiến trình nghiên cứu và xử lý số liệu được hoàn thành theo đúng tiến độ từ ngày 05/09/2023 đến ngày 25/12/2023.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm và đối sánh với mô hình tính toán giải tích đã mang lại 4 phát hiện khoa học quan trọng:

1. Sự khác biệt rõ rệt giữa chế độ điều khiển thông thường và chế độ điều khiển AI chính xác cao: Khi không kích hoạt tính năng AI, hằng số thời gian tăng/giảm tốc của trục chịu sự chi phối của thông số 1622 với độ trễ lớn lên tới 80 ms, dẫn đến quỹ đạo thực tế bị bo tròn nghiêm trọng tại góc nhọn. Ngược lại, khi kích hoạt tính năng AI Contour Control, thời gian đáp ứng được rút ngắn tối đa nhờ các thông số 1769 (16 ms) và 1772 (32 ms), giúp giảm sai lệch biên dạng góc trung bình khoảng 45.5%.

2. Quy luật suy giảm vận tốc thực tế tại các điểm chuyển hướng: Mặc dù tốc độ lập trình đặt ở mức F = 2000 mm/phút, vận tốc thực tế của dao khi đi vào góc chuyển hướng 90° bị hãm đột ngột xuống dưới mức 400 mm/phút (tương ứng với giá trị giới hạn của thông số 1783). Hiện tượng giảm tốc này xảy ra trong khoảng thời gian trước góc rẽ từ 32 ms đến 48 ms để đảm bảo gia tốc trục không vượt quá ngưỡng an toàn 300 mm/s².

3. Hiệu quả vượt trội của phương pháp bù trừ sai số góc rẽ: Luận văn đã xây dựng giải pháp dịch chuyển điểm đỉnh lập trình với giá trị bù khoảng cách i/4 mm. Kết quả đo đạc trên máy CNC Amada MX150 cho thấy sai số quỹ đạo thực tế tại góc rẽ 90° giảm mạnh từ 0.12 mm xuống còn dưới 0.035 mm, tương đương mức cải thiện độ chính xác đạt 70.8%.

4. Tác động tích cực của kỹ thuật kiểm soát vận tốc cục bộ: Khi chủ động lập trình giảm tốc độ dao trước và sau đỉnh góc rẽ xuống các mức 150 mm/phút và 30 mm/phút, hiện tượng vọt lố (overshoot) và lẹm biên dạng (undershoot) được triệt tiêu hoàn toàn, giúp đường chạy dao thực nghiệm bám sát 99.2% hình học biên dạng thiết kế ban đầu.

Thảo luận kết quả

Nguyên nhân căn bản của sự sai khác giữa quỹ đạo lập trình và thực tế nằm ở sự tương tác giữa thuật toán lọc Acc/Dec dạng số của bộ điều khiển FANUC và quán tính vật lý của cụm bàn máy mang phôi. Khi dao đổi hướng đột ngột, nếu hệ điều khiển duy trì tốc độ 2000 mm/phút, gia tốc yêu cầu sẽ tiến tới vô cùng, gây ra xung lực phá hủy hệ thống trục vít me bi và động cơ servo. Do đó, bộ điều khiển buộc phải thực hiện giảm tốc dựa trên thuật toán dự đoán phía trước (Look-ahead).

So với các công trình nghiên cứu trước đây của Kasahara, Fujita hoặc Terai vốn chỉ tập trung thuần túy vào biến dạng uốn đàn hồi của dao phay mà bỏ qua cơ chế Acc/Dec, nghiên cứu này đã làm sáng tỏ mối liên hệ mật thiết giữa các thông số cài đặt servo và biên dạng thực tế. Đồng thời, phương pháp tiếp cận trong luận văn này tinh gọn, thực tế và dễ triển khai hơn đáng kể so với mô hình dự báo tốc độ phức tạp của Altintas.

Về phương thức biểu diễn trực quan, các dữ liệu phân tích trong luận văn được mô hình hóa chi tiết qua hệ thống đồ thị miền thời gian 2 chiều ghi nhận từ FANUC Servo Guide, thể hiện rõ mối tương quan giữa tốc độ tiến dao thực tế (mm/phút) và hành trình di chuyển qua từng trục X, Y theo thang thời gian mili-giây (ms). Bên cạnh đó, các bảng số liệu định lượng sai số hình học và hình ảnh chụp macro bề mặt phôi thực tế sau gia công trên máy Amada MX150 đóng vai trò minh chứng thực chứng rõ nét cho khả năng cải thiện độ chính xác biên dạng góc của phương pháp đề xuất.

Đề xuất và khuyến nghị

Dựa trên các kết quả nghiên cứu lý thuyết và thực nghiệm đã được chứng minh, tác giả đề xuất 4 giải pháp mang tính ứng dụng thực tiễn cao cho ngành gia công cơ khí chính xác:

1. Tích hợp module tự động bù trừ sai số góc rẽ vào bộ xử lý sau (Post-Processor) của phần mềm CAM: Các kỹ sư lập trình gia công cần cập nhật thuật toán hiệu chỉnh tọa độ đỉnh góc dựa trên tỷ lệ bù i/4 mm trực tiếp vào tệp mã lệnh G-code, nhằm đạt mục tiêu khống chế sai số biên dạng góc dưới 0.02 mm ngay trong quý 1 năm 2024 đối với các dòng máy phay CNC cao tốc.

2. Chuẩn hóa quy trình cài đặt và tối ưu hóa 5 thông số điều khiển servo trên hệ máy FANUC F31iB: Các nhà xưởng sản xuất khuôn mẫu cần giao cho bộ phận kỹ thuật bảo trì thực hiện rà soát định kỳ các thông số servo then chốt gồm 1660 (duy trì gia tốc 300 mm/s²), 1783 (ngưỡng chuyển tiếp 400 mm/phút), 1772 (thời gian gia tốc hình chuông 32 ms) và 1769 (16 ms), hướng tới duy trì độ ổn định lặp lại của quỹ đạo máy đạt trên 98.5% trong suốt chu kỳ vận hành năm 2024.

3. Áp dụng chiến lược phân tầng tốc độ tiến dao cục bộ khi gia công biên dạng góc sắc nét: Đội ngũ công nghệ gia công cần chủ động chia nhỏ đoạn lệnh chuyển tiếp tại các góc đổi hướng lớn hơn 60°, chủ động hạ tốc độ chạy dao từ 2000 mm/phút xuống dải an toàn từ 30 mm/phút đến 150 mm/phút trong phạm vi cách đỉnh góc từ 1 mm đến 2 mm. Giải pháp này cần được áp dụng ngay trong quy trình sản xuất thường quy nhằm kéo dài tuổi thọ dao cắt thêm 25% và triệt tiêu hư hỏng phôi do hiện tượng lẹm góc.

4. Nâng cấp hạ tầng nghiên cứu và mở rộng thuật toán bù sai số sang không gian gia công 5 trục đồng thời: Các viện nghiên cứu cơ khí và phòng thí nghiệm công nghệ cao cần chủ trì các dự án hợp tác nghiên cứu trong giai đoạn 2024 - 2025, nhằm mở rộng mô hình tính toán động học Acc/Dec từ hệ phẳng 2 trục XY sang hệ không gian 3 trục tịnh tiến XYZ kết hợp 2 trục xoay AC, phục vụ trực tiếp cho ngành chế tạo linh kiện hàng không và y tế kỹ thuật cao.

Đối tượng nên tham khảo luận văn

Tài liệu luận văn thạc sĩ này mang lại giá trị học thuật và thực tiễn phong phú cho 4 nhóm đối tượng chính:

1. Kỹ sư lập trình CAM và vận hành máy gia công CNC: Tài liệu cung cấp hiểu biết sâu sắc về bản chất vận hành của bộ điều khiển FANUC, giúp kỹ sư dễ dàng xử lý các tình huống sai số kích thước khi gia công chi tiết phức tạp, ứng dụng trực tiếp vào việc tối ưu hóa đường chạy dao cho các bộ khuôn ép nhựa và khuôn dập chính xác cao.

2. Giảng viên, nghiên cứu sinh và học viên cao học ngành Cơ khí chế tạo: Đây là nguồn tài liệu tham khảo chuẩn mực về phương pháp nghiên cứu thực nghiệm kết hợp mô hình hóa giải tích, ứng dụng hữu ích trong việc xây dựng bài giảng chuyên đề Gia công cao tốc (HSM), Điều khiển số máy công cụ và hướng dẫn các đề tài nghiên cứu tối ưu hóa thông số điều khiển servo.

3. Doanh nghiệp sản xuất linh kiện phụ trợ và cơ khí chính xác: Doanh nghiệp có thể tận dụng các giải pháp kỹ thuật trong luận văn để nâng cao năng lực công nghệ, giảm tỷ lệ sản phẩm lỗi hỏng từ 5% xuống dưới 1.5% mà không cần phải đầu tư thay thế hệ thống máy móc mới đắt tiền.

4. Kỹ sư nghiên cứu phát triển (R&D) phần mềm công nghệ CAD/CAM/CNC: Cung cấp cơ sở dữ liệu thực nghiệm xác thực về thuật toán Acc/Dec của hệ điều khiển công nghiệp, hỗ trợ đắc lực cho việc phát triển các thuật toán nội suy quỹ đạo thông minh thế hệ mới trong các phần mềm CAM nội địa.

Câu hỏi thường gặp

Tại sao đường chạy dao thực tế trên máy CNC lại sai lệch so với đường chạy dao lập trình trên CAM?
Khi lập trình CAM, đường chạy dao G01 giả định vận tốc không đổi, nhưng trong thực tế, bộ điều khiển CNC phải tự động tăng/giảm tốc (Acc/Dec) theo dạng hình chuông nhằm bảo vệ động cơ servo không bị quá tải gia tốc 300 mm/s². Quá trình điều tiết vận tốc và độ trễ phản hồi của hệ thống điều khiển làm quỹ đạo thực tế bị biến dạng tại các điểm chuyển hướng.

Tính năng AI Contour Control trên hệ điều khiển FANUC F31iB có ưu điểm gì vượt trội?
Tính năng AI Contour Control sử dụng thuật toán đọc trước dữ liệu nhiều khối lệnh (Look-ahead) kết hợp kiểm soát tăng/giảm tốc thông minh. Nhờ tối ưu hóa hằng số thời gian thông số 1769 xuống mức 16 ms và thông số 1772 đạt 32 ms, hệ thống giúp giảm thiểu tối đa hiện tượng trễ trục, cải thiện độ chính xác biên dạng góc lên tới 45.5% so với chế độ thông thường.

Phương pháp thu thập dữ liệu bằng FANUC Servo Guide được thực hiện như thế nào?
Nghiên cứu sử dụng phần mềm bản quyền FANUC Servo Guide phiên bản 10.0 kết nối trực tiếp từ máy tính tới bộ điều khiển máy Amada MX150 thông qua cáp mạng Ethernet LAN. Hệ thống thiết lập lệnh kích hoạt Trigger tại khối lệnh N3 để ghi lại dữ liệu vị trí và tốc độ từng trục với chu kỳ thời gian 6000 ms, đảm bảo độ chính xác tín hiệu mức mili-giây.

Mức độ cải thiện độ chính xác của phương pháp bù trừ sai số đề xuất đạt được là bao nhiêu?
Bằng cách áp dụng phương pháp bù dịch chuyển điểm đỉnh lập trình với giá trị i/4 mm kết hợp điều chỉnh dải tốc độ cục bộ từ 30 mm/phút đến 150 mm/phút trước/sau góc rẽ, sai số hình học tại góc 90° đã giảm mạnh từ 0.12 mm xuống dưới 0.035 mm, tương đương mức cải thiện độ chính xác đạt trên 70.8%.

Mô hình dự đoán của luận văn có thể áp dụng cho các hệ điều khiển CNC khác ngoài FANUC không?
Mô hình toán học hoàn toàn có thể mở rộng cho các hệ điều khiển khác như Siemens Sinumerik, Heidenhain hoặc Makino (với tính năng Geometric Intelligence - GI). Người sử dụng chỉ cần trích xuất và hiệu chuẩn lại các thông số giới hạn gia tốc và hằng số thời gian Acc/Dec tương ứng của hệ điều khiển đó.

Kết luận

• Luận văn đã xây dựng thành công mô hình toán học giải tích dự đoán chính xác sự thay đổi tốc độ tiến dao và quỹ đạo chạy dao thực tế trên máy CNC 5 trục sử dụng hệ điều khiển FANUC F31iB.
• Xác định và định lượng hóa vai trò cốt lõi của 5 thông số servo chuyên sâu gồm 1660 (300 mm/s²), 1783 (400 mm/phút), 1772 (32 ms), 1769 (16 ms) và 1622 (80 ms) đối với chất lượng biên dạng gia công.
• Đề xuất giải pháp bù sai số góc rẽ với thông số khoảng cách i/4 mm và kỹ thuật điều chỉnh tốc độ tiến dao cục bộ 30 - 150 mm/phút, giúp giảm hơn 70.8% sai số biên dạng thực tế tại các điểm chuyển hướng.
• Kiểm chứng thực nghiệm toàn diện trên máy CNC Amada MX150 và phần mềm FANUC Servo Guide 10.0, chứng minh tính đúng đắn và độ tin cậy tuyệt đối của các thuật toán đề xuất.
• Kế hoạch nghiên cứu giai đoạn 2024 - 2025 sẽ tập trung mở rộng mô hình sang không gian gia công bề mặt 5 trục đồng thời phức tạp và tích hợp hoàn chỉnh vào các phần mềm CAM thương mại.

Công trình nghiên cứu này đóng góp nền tảng kỹ thuật quan trọng giúp các doanh nghiệp cơ khí chế tạo làm chủ công nghệ gia công cao tốc, nâng cao độ chính xác sản phẩm và tối ưu hóa năng lực sản xuất. Hãy liên hệ với nhóm nghiên cứu hoặc tra cứu toàn văn luận văn tại Thư viện Trường Đại học Bách Khoa – ĐHQG TP.HCM để cập nhật các thuật toán và chuyển giao công nghệ gia công tiên tiến này.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: GIỚI THIỆU TỔNG QUAN 1. Giới thiệu chung: Công nghệ gia công bằng máy điều khiển số (CNC) 1. Giới thiệu chung về gia công bằng máy điều khiển số (CNC) Công nghệ CNC (viết tắt của Computerized Numerical Control) là việc ứng dụng máy tính và các phần mềm máy tính vào việc điều khiển máy móc cơ khí. Việc này giúp tăng độ chính xác và rút ngắn thời gian hoàn thành công việc.

Công nghệ CNC được sử dụng phổ biến trong công nghiệp hiện đại để gia công cơ khí, tạo hình chi tiết máy, bộ phận máy móc, thiết bị. Công nghệ CNC giúp cho quá trình gia công cơ khí trở nên dễ dàng hơn và đạt được độ chính xác cao hơn so với các phương pháp gia công truyền thống. Máy gia công CNC (Computer Numerical Control) đã chơi một vai trò quan trọng trong lịch sử công nghiệp gia công và sản xuất. Dưới đây là một cái nhìn tổng quan về lịch sử của máy gia công CNC [4]: - Thập kỷ 1940: Máy gia công CNC bắt đầu phát triển vào những năm 1940.

Parsons và Frank L. Stulen, hai kỹ sư của Hải quân Hoa Kỳ, được coi là người đi đầu trong việc phát triển công nghệ CNC. Họ đã tạo ra máy gia công chạy bằng hệ thống điều khiển các động cơ điện tử. - Thập kỷ 1950: Công nghệ CNC được phát triển và ứng dụng rộng rãi trong ngành công nghiệp hàng không và quốc phòng.

Các máy gia công CNC đầu tiên được sử dụng để gia công các chi tiết phức tạp trong sản xuất máy bay và tên lửa. - Thập kỷ 1960: Máy gia công CNC trở nên phổ biến trong ngành công nghiệp gia công kim loại và chế tạo máy. Các công ty sản xuất máy gia công CNC như Kearney & Trecker, Cincinnati Milacron và Deckel đã phát triển và bán hàng loạt các máy gia công CNC. - Thập kỷ 1970: Công nghệ CNC tiếp tục phát triển với sự xuất hiện của máy tính cá nhân.

Sự kết hợp giữa máy tính và công nghệ CNC đã mang lại khả năng lập trình linh hoạt hơn và tăng tính tự động hóa trong quá trình gia công. - Thập kỷ 1980: Công nghệ CNC trở nên phổ biến hơn và được tích hợp vào nhiều loại máy gia công khác nhau như máy tiện CNC, máy phay CNC và máy mài CNC. Các công ty như Mazak, Haas Automation và Fanuc trở thành các nhà sản xuất hàng đầu của các máy gia công CNC. - Thập kỷ 1990-2000: Công nghệ CNC tiếp tục phát triển và đạt độ chính xác và độ tin cậy cao hơn.

Sự phổ biến của máy tính và mạng máy tính đã mang lại khả năng kết nối và quản lý các máy gia công CNC từ xa. - Hiện tại: Máy gia công CNC ngày nay đã trở thành công cụ quan trọng trong nhiều ngành công nghiệp, bao gồm chế tạo máy, ô tô, hàng không, y tế và điện tử. Công nghệ ti 1 HVTH: Nguyễn Hoàng Quang Huy GVHD: PGS. Trần Thiên Phúc ThS.

Thân Trọng Khánh Đạt - Hiện tại và tương lai: Công nghệ CNC tiếp tục phát triển với các cải tiến vượt bậc như hệ thống điều khiển thông minh, tích hợp trí tuệ nhân tạo và khả năng kết nối mạng. Các máy gia công CNC ngày nay có khả năng gia công chính xác, tốc độ cao và linh hoạt trong việc sản xuất các chi tiết phức tạp. Ngoài ra, tích hợp các công nghệ như tự động hóa, robot hợp tác và hệ thống quản lý dữ liệu cũng đang dần trở thành xu hướng trong lĩnh vực gia công CNC. Trên thực tế, công nghệ CNC cũng đang tiếp tục phát triển trong các lĩnh vực khác như in 3D, gia công gỗ, gia công sợi carbon, và các vật liệu mới.

Sự phổ biến và tiếp tục phát triển của máy gia công CNC đóng vai trò quan trọng trong việc nâng cao năng suất, chất lượng và độ chính xác của quá trình sản xuất, đồng thời giảm thời gian và công sức lao động. Phân loại công nghệ CNC: Có nhiều loại máy trên thị trường ngày nay và có khá nhiều tiêu chí phân loại máy. Tùy theo từng mục đích sử dụng mà chúng ta có thể phân loại theo một vài phương pháp sau [5]: - Phân loại theo phương pháp truyền động. Bao gồm truyền động bằng điện lực, truyền động bằng thủy lực và truyền động bằng cách nén khí.

- Phân loại theo phương pháp điều khiển gồm: điều khiển theo điểm, điều khiển theo đoạn và điều khiển theo đường cắt lớp ( điều khiển theo đường cắt thường là những máy 2D, 3D, 2D1/2 hoặc 4D 5D). - Phân loại theo phương pháp thay dao (spindle): thay dao bằng tay, thay dao tự động ( giống máy rơ-vôn-ve) và sử dụng trống mang dao hay băng tải dao. - Phân loại theo kích thước của phôi vật liệu được sử dụng để gia công (khổ của phôi) - Phân loại theo kích thước hoặc trọng lượng của máy CNC - Phân loại theo trục có trên máy: là 2,3 hoặc máy 4 trục (XYZA) - Phân loại theo hệ điều hành được tích hợp sử dụng trên máy: hệ điều hành hay được sử dụng là Fanuc, EMCO, Fagor, Siemens… - Phân loại theo các chức năng hoạt động của máy ví dụ như: khoan, gọt, mài, đột dập… Trên đây là các cách phân loại của máy. Tuy nhiên, để cụ thể hơn chúng ta thường sử dụng 2 cách phân loại dưới đây: Phân loại theo các loại máy CNC: - Ở các loại máy gia công CNC cũng có các chức năng và mục đích sử dụng như của các công cụ truyền thống.

Máy CNC theo loại máy sẽ bao gồm những máy như: máy khoan, máy tiện, máy phay, máy ép và nhiều máy CNC khác dùng để thay thế những công việc gia công truyền thống… 2 HVTH: Nguyễn Hoàng Quang Huy GVHD: PGS. Trần Thiên Phúc ThS. Thân Trọng Khánh Đạt Phân loại theo các loại máy hệ điều khiển - Các máy sử dụng máy tính lập trình để hoạt dộng theo nguyên lý điểm tới điểm: máy khoét, máy khoan, máy hàn điểm, máy đột, máy dập … - Các máy sử dụng máy tính để tạo các đường chạy theo ý muốn: đó là các máy trong quá trình làm việc có khả năng dịch chuyển theo các trục khác nhau liên tục theo thiết kế của nhân viên thiết kế - Các máy điều khiển nhiều lớp: máy 2D, Máy 2D1/2, máy 3D, máy 4D và máy 5D Công dụng của máy CNC - Để thích ứng với nhu cầu ngày càng cao của thị trường. Các máy CNC vẫn liên tục được cải thiện về khả năng tính toán, tốc độ xử lý, tính tiện lợi sao cho tốt nhất.

- Hệ thống của các máy CNC được chế tạo với khả năng xử lý liên tục mọi công việc và mục đích khác nhau. - Việc kết nối lắp đặt máy tính với máy sản xuất tạo ra một cụm máy hoàn chỉnh CNC. Giúp cho khả năng ứng dụng của máy cao hơn kể cả với các doạnh nghiệp sản xuất nhỏ lẻ, không có bộ phận thiết kế lập trình riêng mà vẫn có thể thiết kế qua máy tính điều khiển của máy CNC. - Màn hình điều khiển của máy gia công CNC cũng được tối ưu hoá một cách tốt nhất.

Từ màn đen trắng phím cơ nay đã có màn hình cảm ứng màu sắc với độ phân giải cao. Tất cả thông số từ biên dạng, chuyển động đường chạy, tỷ lệ, kích thước thông số của chi tiết máy cũng như sản phẩm đều được hiển thị. - Hệ thống còn có khả năng báo động và dừng chạy khi máy gặp trục trặc về nguyên vật liệu cũng như kỹ thuật. Để người trực tiếp điều khiển có thể can thiệp kịp thời và nhanh nhất tránh xảy ra sai hỏng và trục trặc đáng tiếc.

Giới thiệu về tính năng kiểm soát đường chạy dao có độ chính xác cao của máy CNC: Tính năng kiểm soát đường chạy dao có độ chính xác cao trong công nghệ gia công điều khiển số CNC (Computer Numerical Control) là một trong những yếu tố quan trọng nhất trong quá trình gia công chính xác và hiệu quả. Đây là tính năng cho phép máy CNC điều khiển động cơ và đường chạy dao của công cụ cắt để thực hiện các phép gia công theo một lịch trình và một đường chạy xác định. Tính năng này sử dụng các thuật toán và phương pháp điều khiển phức tạp để đảm bảo độ chính xác cao trong quá trình gia công. Các thông số và tham số được định cấu hình trước, bao gồm tốc độ dao, tốc độ cắt, tốc độ chạy dao, độ sâu cắt và các thông số khác, được gửi tới máy CNC thông qua giao thức truyền thông.

Máy CNC sẽ sử dụng các biến đổi và tính toán để điều chỉnh chính xác động cơ và đường chạy dao, đồng thời sử dụng các cảm biến và hệ thống phản hồi để giám sát quá trình gia 3 HVTH: Nguyễn Hoàng Quang Huy GVHD: PGS. Trần Thiên Phúc ThS. Thân Trọng Khánh Đạt công. Từ đó, nó sẽ điều chỉnh và điều khiển các thông số để đảm bảo độ chính xác và độ ổn định cao của quá trình gia công.

Tính năng kiểm soát đường chạy dao có độ chính xác cao trong công nghệ gia công điều khiển số CNC mang lại nhiều lợi ích cho quá trình gia công [9], bao gồm: - Độ chính xác cao: Tính năng này cho phép máy CNC điều khiển đường chạy dao với độ chính xác cao, đảm bảo rằng các phép gia công được thực hiện theo đúng thiết kế và độ chính xác yêu cầu. - Hiệu suất gia công tăng cao: Việc kiểm soát chính xác đường chạy dao giúp tối ưu hóa thời gian gia công và giảm thiểu sự mài mòn của công cụ cắt, từ đó tăng hiệu suất sản xuất. - Giảm sai số: Tính năng này giúp giảm thiểu sai số trong quá trình gia công, đảm bảo tính đồng nhất và chính xác của các bộ phận sản phẩm. - Đa dạng hóa gia công: Với tính năng kiểm soát đường chạy dao chính xác, máy CNC có khả năng thực hiện các phép gia công phức tạp và đa dạng, bao gồm gia công chi tiết phức tạp, gia công 5 trục và gia công theo các quỹ đạo phức tạp.

Máy CNC Fanuc F31iB là một hệ thống điều khiển số được sản xuất bởi Fanuc Corporation, một trong những nhà sản xuất hàng đầu về công nghệ CNC. Các đặc điểm và tính năng chính của máy CNC Fanuc F31iB [10], bao gồm: - Kiểu điều khiển: F31iB là một hệ thống điều khiển CNC của Fanuc dành cho máy phay. Nó cung cấp các chức năng điều khiển chính xác và linh hoạt cho quá trình gia công phay. - Độ chính xác và độ tin cậy: Máy CNC Fanuc F31iB được thiết kế để đạt độ chính xác cao và độ tin cậy trong quá trình gia công.
