Giới thiệu dự án

Ngành công nghiệp ô tô hiện đại đặt ra những tiêu chuẩn khắt khe về độ an toàn, độ tin cậy và hiệu quả kinh tế trong sản xuất hàng loạt. Cụm dẫn động lái xe buýt giữ vai trò cốt lõi trong việc điều hướng và kiểm soát hành trình xe. Trong đó, trục lái là chi tiết chịu tải trọng xoắn, uốn phức tạp và va đập rung động liên tục từ mặt đường. Theo các báo cáo kỹ thuật ngành chế tạo ô tô thương mại, hơn 65% sự cố liên quan đến hệ thống lái bắt nguồn từ sai lệch dung sai lắp ghép, độ đảo hướng kính và độ nhám bề mặt của các cổ trục không đạt chuẩn cơ lý tính.

Tại Việt Nam, dòng xe buýt nội đô THACOCITY TB79CT đòi hỏi tỷ lệ nội địa hóa cao với chất lượng tương đương tiêu chuẩn quốc tế. Tuy nhiên, quy trình gia công trục lái truyền thống đối mặt với các nút thắt lớn: tỷ lệ phế phẩm cao do biến dạng nhiệt ở chi tiết trục dài ($L = 692 \text{ mm}$, $D = 38,5 \text{ mm}$, tỷ lệ $D/L < 0,5$), thời gian gá đặt thủ công chiếm tới 40% chu kỳ gia công, và độ không tròn sau mài không đồng đều.

+-----------------------------------------------------------------------------+
|                          CỤM DẪN ĐỘNG LÁI XE BUÝT                           |
|                                                                             |
|  [Vành vô-lăng] ---> [TRỤC LÁI THACOCITY TB79CT] ---> [Khớp Cardan / Then]  |
|                             |                                               |
|           +-----------------+-----------------+                             |
|           | Chịu Momen xoắn & uốn động lực học|                             |
|           | Định vị khóa chống trộm & công tắc|                             |
|           | Triệt tiêu rung chấn dọc trục     |                             |
|           +-----------------------------------+                             |
+-----------------------------------------------------------------------------+

Mục tiêu dự án

  1. Thiết kế quy trình công nghệ chế tạo cơ khí hoàn chỉnh cho chi tiết trục lái xe buýt THACOCITY TB79CT từ phôi thép cán nóng C45, đáp ứng sản lượng hàng loạt lớn $N = 21.000 \text{ chi tiết/năm}$.
  2. Tự động hóa đồng bộ dây chuyền sản xuất bằng việc ứng dụng hệ thống máy công cụ CNC đa trục kết hợp cánh tay Robot công nghiệp FANUC R-2000iB/220US trong khâu cấp/thoát phôi và định vị gá đặt.
  3. Nghiên cứu thực nghiệm và mô phỏng động lực học nguyên công mài vô tâm chạy dao hướng kính (Infeed Centerless Grinding), tối ưu hóa thông số công nghệ nhằm triệt tiêu độ không tròn $\Delta$ trên các ngõng trục lắp ổ lăn.
  4. Chuẩn hóa hệ thống đồ gá thủy lực/khí nén tự định tâm đạt tiêu chuẩn TCVN/QS1822:2021, rút ngắn thời gian nhịp sản xuất $\tau$ xuống mức $\le 11,23 \text{ phút/sản phẩm}$.

Thông số kỹ thuật trục lái THACOCITY TB79CT

  • Kích thước bao: Chiều dài tổng thể $L = 692 \text{ mm}$, đường kính lớn nhất $D = 38,5 \text{ mm}$, khối lượng $m = 6,85 \text{ kg}$.
  • Vật liệu chế tạo: Thép kết cấu chất lượng cao C45 (TCVN 1766-75) với giới hạn bền kéo $\sigma_b = 610 \text{ MPa}$, giới hạn chảy $\sigma_{ch} = 360 \text{ MPa}$, độ giãn dài tương đối $\delta = 16%$, độ dai va đập $a_k = 5 \text{ kG}\cdot\text{m/cm}^2$, độ cứng đạt $220 \div 260 \text{ HB}$ sau nhiệt luyện.
  • Yêu cầu dung sai bề mặt:
    • Ngõng trục lắp ổ bi: $\varnothing 28_{-0,045} \text{ mm}$ và $\varnothing 20_{-0,045} \text{ mm}$, cấp chính xác IT6, độ nhám bề mặt $Ra = 0,8 \div 1,25 \ \mu\text{m}$.
    • Ren định vị dọc trục: $M27 \times 1,5-6g$ và ren siết vô-lăng $M22 \times 1,5-6g$.
    • Then hoa đầu trục: 48 răng biên dạng thân khai đường kính $\varnothing 25_{-0,045} \text{ mm}$.
    • Bề mặt côn định tâm vành lái: Độ tiếp xúc vệt sơn kiểm tra đạt $\ge 75%$.
    • Bề mặt khóa chống trộm: Đường kính $\varnothing 38,5 \text{ mm}$ gia công 3 rãnh then đối xứng.
    • Yêu cầu kiểm tra khuyết tật từ tính (Magnetic Particle Testing): Tuyệt đối không có vết nứt tế vi.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí phân tích Phương pháp gia công vạn năng truyền thống Dây chuyền CNC bán tự động Dây chuyền tự động hóa linh hoạt tích hợp Robot (Đề xuất)
Năng suất sản xuất Thấp ($8.000 \div 10.000 \text{ sp/năm}$) Trung bình ($14.000 \div 16.000 \text{ sp/năm}$) Cao ($\ge 21.000 \text{ sp/năm}$, nhịp $\tau = 11,23 \text{ phút}$)
Thời gian gá đặt/chuyển đổi $3,5 \div 5,0 \text{ phút/nguyên công}$ $1,5 \div 2,0 \text{ phút/nguyên công}$ $\le 0,3 \text{ phút}$ (nhờ Robot FANUC và đồ gá khí nén)
Độ ổn định kích thước Phụ thuộc 100% tay nghề thợ Cao nhưng phân tán ở khâu gá Tuyệt đối ($C_{pk} \ge 1,67$), sai số lặp lại $\pm 0,005 \text{ mm}$
Tỷ lệ phế phẩm $4,5% \div 6,0%$ $1,8% \div 2,5%$ $\le 0,35%$
Chi phí nhân công trực tiếp Rất cao (1 thợ/1 máy) Trung bình (1 thợ/2 máy) Tối ưu (1 kỹ sư giám sát toàn bộ line 5 máy)
                MA TRẬN YÊU CẦU KỸ THUẬT THEO MÔ HÌNH MoSCoW
+-----------------------------------------------------------------------------+
| [MUST HAVE]                                                                 |
| - Đạt kích thước lắp ghép IT6 tại các cổ trục phi 20, 28 mm.               |
| - Bề mặt côn ăn khớp vô-lăng đạt vệt tiếp xúc >= 75%.                       |
| - Nhịp sản xuất thiết kế tau <= 11.23 phút/chi tiết.                        |
+-----------------------------------------------------------------------------+
| [SHOULD HAVE]                                                               |
| - Tích hợp Robot 6 trục FANUC R-2000iB/220US cấp phôi tự động.             |
| - Cắt ren M27x1.5 và M22x1.5 trực tiếp trên chu trình tiện CNC đơn bước.    |
| - Giảm độ không tròn mài vô tâm Delta xuống dưới 1.2 micron.                |
+-----------------------------------------------------------------------------+
| [COULD HAVE]                                                                |
| - Tích hợp trạm quét laser quang học 3D đo biên dạng trực tuyến (In-line).  |
| - Hệ thống cảnh báo mòn dao tự động theo dòng tải trục chính Spindle.      |
+-----------------------------------------------------------------------------+
| [WON'T HAVE]                                                                |
| - Nhiệt luyện tôi cao tần toàn phần trên cùng 1 line cắt gọt cơ khí.        |
+-----------------------------------------------------------------------------+

Thiết kế hệ thống

Kiến trúc dây chuyền sản xuất tự động được thiết kế theo mô hình tế bào sản xuất linh hoạt (FMC - Flexible Manufacturing Cell), điều phối bởi PLC trung tâm và Robot vận chuyển phôi dạng cổng kết hợp cánh tay 6 bậc tự do:

flowchart LR
    A["Phôi thanh cán nóng C45 (phi 40x700mm)"] --> B["OP 005: SMEC PCV 400<br/>Phay 2 mặt đầu & Khoan tâm"]
    B --> C["OP 010: Haas TL-1-EDU<br/>Tiện thô/tinh, Rãnh, Ren M27/M22"]
    C --> D["OP 015: GMT-500MS<br/>Phay rãnh then b=11mm"]
    D --> E["OP 020: Mài vô tâm<br/>Mài ngõng trục IT6, Ra 0.8"]
    E --> F["OP 025/030: HERA-350<br/>Phay 3 rãnh & Phay lăn then hoa 48 răng"]
    F --> G["OP 040/045: Kiểm tra từ tính<br/>Làm sạch & Đóng gói"]

    R["Robot FANUC R-2000iB/220US<br/>Tải trọng 220kg - Tầm với 2443mm"] -.->|Gắp / Đặt phôi tự động| B
    R -.->|Chuyển tiếp nguyên công| C
    R -.->|Chuyển tiếp nguyên công| D
    R -.->|Chuyển tiếp nguyên công| E
    R -.->|Chuyển tiếp nguyên công| F

Cấu hình thiết bị công nghệ và thông số kỹ thuật chuẩn

  1. Máy phay CNC SMEC PCV 400:
    • Hệ điều khiển: Fanuc 0i-MD, công suất trục chính $11 \text{ kW}$, tốc độ $12.000 \text{ rpm}$.
    • Hành trình $X/Y/Z = 770 \times 420 \times 510 \text{ mm}$, chuôi dao BT40, ổ chứa 24 dao, thời gian thay dao $T\text{-}T = 1,3 \text{ s}$.
  2. Máy tiện CNC Haas TL-1-EDU:
    • Tốc độ trục chính max $1.800 \text{ rpm}$, công suất $7,5 \text{ kW}$, mô-men xoắn $146 \text{ Nm} @ 355 \text{ rpm}$.
    • Chiều dài cắt max $762 \text{ mm}$, bước tiến nhanh $11,4 \text{ m/phút}$, lực đẩy dọc trục $Z = 8.661 \text{ N}$.
  3. Trung tâm gia công phay CNC GMT-500MS Komatech:
    • Hệ điều khiển: Siemens Sinumerik 828D, tốc độ trục chính $8.000 \text{ rpm}$.
    • Kích thước bàn $700 \times 1.000 \text{ mm}$, tải trọng bàn máy $800 \text{ kg}$, thời gian đổi Pallet $180^\circ$ chỉ $4,0 \text{ s}$.
  4. Máy phay lăn răng chuyên dụng HERA-350:
    • Gia công đường kính lớn nhất $350 \text{ mm}$, Module max $6 \text{ mm}$, công suất động cơ $24,5 \text{ kW}$ ($39 \text{ Nm}$).
    • Tốc độ trục B (dao lăn) $0 \div 1.000 \text{ rpm}$, tốc độ bàn C max $110 \text{ rpm}$, góc xoay đầu phay $\pm 45^\circ$.
  5. Cánh tay Robot công nghiệp FANUC R-2000iB/220US:
    • Cấu trúc 6 trục khớp quay, tải trọng cổ tay $220 \text{ kg}$, bán kính hoạt động danh định $2.443 \text{ mm}$.
    • Độ chính xác lặp lại $\pm 0,3 \text{ mm}$, vận tốc di chuyển tuyến tính max $2,5 \text{ m/s}$, tích hợp chuẩn truyền thông Profinet/Ethernet IP kết nối PLC.

Implementation và kết quả

Development Process & Tính toán thông số công nghệ

Quy trình tính toán chế độ cắt cho từng nguyên công tuân thủ nghiêm ngặt phương pháp giải tích kỹ thuật cơ khí, dựa trên các công thức chuẩn độ bền dao và lực cắt thực tế.

1. Nguyên công 005: Phay 2 mặt đầu và khoan 2 lỗ tâm đồng thời

  • Dữ liệu đầu vào: Phôi thép C45 ($HB = 207 \div 241$), chiều sâu cắt $t = 2,3 \text{ mm}$, chiều dài phay $L_{cắt} = 40 \text{ mm}$.
  • Dụng cụ cắt: Dao phay mặt đầu gắn mảnh hợp kim cứng T15K6, số răng dao $Z = 12$, đường kính dao $D = 80 \text{ mm}$.
  • Tính toán chế độ phay:
    • Lượng chạy dao răng: $S_z = 0,8 \text{ mm/răng}$.
    • Vận tốc cắt thực nghiệm: $V = 233 \text{ m/phút}$.
    • Số vòng quay trục chính: $$n = \frac{1000 \cdot V}{\pi \cdot D} = \frac{1000 \cdot 233}{3,14 \cdot 80} \approx 927 \implies \text{Chọn } n = 930 \text{ vòng/phút}$$
    • Lượng tiến dao phút: $S_m = S_z \cdot Z \cdot n = 0,8 \cdot 12 \cdot 930 = 8.928 \text{ mm/phút}$ (Chạy ổn định $4.080 \text{ mm/phút}$).
    • Thời gian gia công cơ bản: $t_0 = \frac{L + L_1 + L_2}{S_m} = 0,014 \text{ phút}$.
  • Khoan lỗ tâm $\varnothing 4 \text{ mm}$ (Mũi khoan tâm P6M5 theo TCVN 4276:1986):
    • Chiều sâu khoan $L_{cắt} = 10 \text{ mm}$, $S_0 = 0,08 \text{ mm/vòng}$, $V = 16 \text{ m/phút}$, $n = 1.320 \text{ vòng/phút}$. Thời gian chính $t_0 = 0,12 \text{ phút}$.
(--- CHU TRINH G-CODE GIA CONG KHOAN TAM DONG THOI OP005 ---)
O0005 (CHUONG TRINH PHAY MAT DAU VA KHOAN TAM)
G21 G90 G40 G80 G49
T01 M06 (DAO PHAY MAT DAU D80 T15K6)
G54 G00 X-60. Y0. S930 M03
G43 H01 Z10. M08
Z-2.3
G01 X60. F4080
G00 Z50. M09
M05

T02 M06 (MUI KHOAN TAM DINH HUONG P6M5 D4MM)
G54 G00 X0. Y0. S1320 M03
G43 H02 Z5. M08
G81 Z-10. R2. F105.6
G80 G00 Z100. M09
M30

2. Nguyên công 010: Tiện trục bậc trên máy CNC Haas TL-1-EDU

  • Dao tiện ngoài hợp kim T15K6, góc nghiêng chính $\varphi = 90^\circ$ (TCVN 11264:2015).
  • Gia công tiện mặt trụ ngoài $\varnothing 38,5_{-0,2} \text{ mm}$, chiều dài cắt $L_2 = 245 \text{ mm}$, lượng dư cắt $t = \frac{41,6 - 38,5}{2} = 1,55 \text{ mm}$.
  • Lượng chạy dao: $S_0 = 0,6 \text{ mm/vòng}$.
  • Vận tốc cắt $V$ được tính qua hệ số điều chỉnh vật liệu và dao: $$V = V_1 \cdot K_1 \cdot K_2 \cdot K_3 = 125 \cdot 0,75 \cdot 1,55 \cdot 1,35 = 196 \text{ m/phút}$$ Trong đó: $V_1 = 125 \text{ m/phút}$; $K_1 = 0,75$ (hệ số vật liệu phôi C45); $K_2 = 1,55$ (hệ số hợp kim T15K6); $K_3 = 1,35$ (hệ số kiểu gia công ngoài).
  • Số vòng quay trục chính: $$n = \frac{1000 \cdot V}{\pi \cdot d} = \frac{1000 \cdot 196}{3,14 \cdot 38,5} \approx 1621 \implies \text{Chọn } n = 1.600 \text{ vòng/phút}$$
  • Thời gian máy: $T_m = \frac{L_{cắt}}{S_0 \cdot n} = \frac{251}{0,6 \cdot 1600} = 0,261 \text{ phút}$.
(--- CHU TRINH TIEN TRUC BAC VA CAT REN TRUCTIEP OP010 ---)
O0100 (TIEN NGOAI TRUC LAI THACOCITY)
G21 G99 G97
T0101 (DAO TIEN NGOAI GOC 90 DO T15K6)
G54 G00 X42. Z5. M03 S1600
G71 U1.55 R0.5
G71 P10 Q20 U0.4 W0.1 F0.6
N10 G00 X20.0
G01 Z-45.0 F0.2
X25.0 Z-120.0
X28.0 Z-280.0
X38.5 Z-550.0
N20 G01 X41.6
(--- CHU TRINH CAT REN M27x1.5 ---)
T0303 (DAO TIEN REN 60 DO)
G00 X30. Z-40. S800
G76 P020060 Q100 R0.05
G76 X25.16 Z-65. P920 Q200 F1.5
M30

Nghiên cứu tối ưu hóa mài vô tâm chạy dao hướng kính (Infeed Centerless Grinding)

Nguyên công mài vô tâm (OP 020) đóng vai trò quyết định đến độ chính xác kích thước cổ trục $\varnothing 28_{-0,045} \text{ mm}$ và $\varnothing 20_{-0,045} \text{ mm}$. Sai số hình học chính cần triệt tiêu là độ không tròn $\Delta$.

                   SO DO DONG LUC HOC MAI VO TAM
                         [Đá mài chính V_m]
                                 |
                                 v  (Lực tiếp tuyến F_t)
          [Phôi C45] <---------------------> [Đá dẫn V_dd]
               \                                 /
                \                               /
                 \-----> [Thước đỡ phôi] <-----/
                         (Góc nghiêng beta)

Quá trình mô phỏng động lực học và thực nghiệm trên chi tiết trục lái rút ra các quy luật ảnh hưởng của 3 thông số công nghệ đầu vào chính:

  1. Vận tốc đá dẫn ($V_{dd}$): Khi tăng $V_{dd}$ từ $15 \text{ m/phút}$ lên $45 \text{ m/phút}$, tần số quay của phôi tăng làm đều lớp kim loại bị hớt đi, giúp giảm độ không tròn $\Delta$ từ $3,8 \ \mu\text{m}$ xuống điểm tối ưu $1,1 \ \mu\text{m}$. Vượt quá $50 \text{ m/phút}$, rung động kích xuất làm $\Delta$ tăng ngược trở lại.
  2. Lượng chạy dao hướng kính ($S_k$): Vận tốc ăn dao hướng kính tỷ lệ thuận với lực cắt hướng kính $F_y$. Thực nghiệm cho thấy giá trị tối ưu là $S_k = 0,15 \div 0,25 \text{ mm/phút}$. Khi $S_k > 0,5 \text{ mm/phút}$, chi tiết bị biến dạng đàn hồi cục bộ khiến độ không tròn tăng vọt lên $> 4,5 \ \mu\text{m}$.
  3. Góc nghiêng mặt đỡ phôi ($\beta$): Góc vát của thanh dẫn hướng tối ưu nằm trong khoảng $\beta = 30^\circ \div 40^\circ$. Góc này tạo hợp lực ép chi tiết ổn định vào bề mặt đá dẫn mà không gây kẹt phôi.
       BIEU DO ANH HUONG CUA VAN TOC DA DAN (V_dd) DEN DO KHONG TRON (Delta)
  Delta (micron)
    ^
5.0 |     x (Thuc nghiem)
4.0 |      \
3.0 |       \         * (Mo phong)
2.0 |        \       /
1.0 |---------\-----/---------- (Gioi han cho phep <= 1.5 micron)
0.0 +----------*---*------------> V_dd (m/phut)
    0    10   20  30  40  50

Kết quả kiểm định chất lượng

+-----------------------------------------------------------------------------+
|               BANG TONG HOP DUNG SAI & THONG SO DAT DUOC                    |
+------------------------------+--------------------+-------------------------+
| Hạng mục kiểm tra            | Yêu cầu kỹ thuật  | Kết quả đạt được        |
+------------------------------+--------------------+-------------------------+
| Đường kính ngõng trục phi 20 | 20 -0.045 mm       | 19.975 ~ 19.985 mm      |
| Đường kính ngõng trục phi 28 | 28 -0.045 mm       | 27.970 ~ 27.982 mm      |
| Độ nhám bề mặt mài Ra        | 0.8 - 1.25 micron  | 0.63 - 0.82 micron      |
| Vệt tiếp xúc mặt côn vành lái| >= 75% diện tích   | 82.5%                   |
| Khuyết tật bề mặt từ tính    | Không nứt nẻ       | Đạt 100% (0 khuyết tật) |
| Độ không tròn Delta          | <= 2.0 micron      | 1.15 - 1.35 micron      |
| Thời gian nhịp san xuat tau  | <= 11.23 phut      | 9.45 phut               |
+------------------------------+--------------------+-------------------------+

Đổi mới và đóng góp

  1. Ứng dụng phôi thép thanh cán nóng $\varnothing 40 \text{ mm}$ tối ưu lượng dư: Thay vì sử dụng phôi rèn dập thể tích tốn kém chi phí khuôn mẫu ở quy mô 20.000 sản phẩm/năm, giải pháp sử dụng phôi thép cán kết hợp cắt đứt bằng cưa đĩa năng suất cao ($V = 25 \text{ m/phút}$, lượng tiến dao $0,02 \text{ mm/răng}$) giúp giảm 28% chi phí vật liệu đầu vào và triệt tiêu biến cứng bề mặt cục bộ.

  2. Chế độ gá đặt tích hợp chuẩn công nghệ định vị lăng trụ tự định tâm: Thiết kế hệ thống đồ gá chuyên dụng theo tiêu chuẩn TCVN/QS1822:2021 cho phép kẹp chặt tự động bằng nguồn khí nén $p = 5,5 \div 6,0 \text{ bar}$. Thời gian định vị và kẹp chặt giảm từ 45 giây xuống còn 3,5 giây.

  3. Mô hình toán học dự đoán độ không tròn trong mài vô tâm: Thiết lập thành công trường quan hệ đa thông số giữa ${V_{dd}, S_k, \beta}$ và độ không tròn $\Delta$, tạo cơ sở dữ liệu số hóa trực tiếp nạp vào PLC điều khiển máy mài công nghiệp, nâng cao năng lực quy trình $C_{pk}$ từ 1,12 lên 1,74.

  4. Tự động hóa đồng bộ chu trình sản xuất bằng Robot: Sử dụng Robot FANUC R-2000iB/220US với quỹ đạo chuyển động tối ưu hóa giúp giảm thiểu 100% tai nạn lao động liên quan đến thao tác kẹp phôi nặng ($6,85 \text{ kg}$), đồng thời đảm bảo tính nhịp nhàng tuyệt đối giữa các máy gia công CNC trong dây chuyền.

Ứng dụng thực tế và triển khai

Khả năng ứng dụng và mở rộng

Quy trình công nghệ và thiết kế dây chuyền được cấu hình sẵn sàng để chuyển giao và lắp đặt trực tiếp tại các nhà máy cơ khí ô tô (như THACO Chu Lai, VinFast Bus, SAMCO):

  • Phạm vi áp dụng: Áp dụng cho toàn bộ các dòng chi tiết trục lái ô tô thương mại, trục trung gian cardan, trục truyền động máy công trình có chiều dài $L = 500 \div 1.000 \text{ mm}$.
  • Yêu cầu hạ tầng lắp đặt:
    • Nguồn điện công nghiệp 3 pha: $380 \text{ VAC} \pm 10%$, $50 \text{ Hz}$, tổng công suất phụ tải $125 \text{ kVA}$.
    • Áp suất khí nén cấp liên tục: $\ge 6,0 \text{ bar}$, lưu lượng $1.200 \text{ lít/phút}$, trang bị bộ lọc tách ẩm và dầu.
    • Diện tích nhà xưởng yêu cầu: $18 \times 8 \text{ m}$ ($144 \text{ m}^2$), nền móng bê tông cốt thép chịu tải trọng máy rung động $\ge 15 \text{ tấn}$.

Phân tích hiệu quả kinh tế (ROI)

  • Tổng mức đầu tư thiết bị (CAPEX ước tính): 6,8 tỷ VNĐ (Bao gồm 4 máy CNC, 1 máy lăn răng, 1 Robot FANUC bãi chất lượng cao và hệ thống cấp phôi).
  • Chi phí sản xuất trên mỗi đầu trục: Giảm từ $420.000 \text{ VNĐ}$ xuống $285.000 \text{ VNĐ}$ (Tiết kiệm $135.000 \text{ VNĐ/sản phẩm}$).
  • Lợi ích tài chính hàng năm: Với sản lượng $21.000 \text{ chi tiết/năm}$, tổng chi phí tiết kiệm được là: $$\Pi = 21.000 \times 135.000 = 2.835.000.000 \text{ VNĐ/năm}$$
  • Thời gian hoàn vốn đầu tư (Payback Period): $$T_{ROI} = \frac{6,8 \text{ tỷ}}{2,835 \text{ tỷ}} \approx 2,4 \text{ năm}$$

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Khâu kiểm tra khuyết tật từ tính (OP 040) và kiểm tra diện tích tiếp xúc mặt côn bằng vệt sơn vẫn đang sử dụng phương pháp bán thủ công, phụ thuộc vào nhận định thị giác của kỹ thuật viên QC.
  • Chưa trang bị hệ thống cảm biến đo lực cắt trực tiếp (Dynamometer) trên đài dao máy tiện để bù mòn dao tự động theo thời gian thực (Adaptive Control).

Hướng nâng cấp đề xuất

  1. Tích hợp module kiểm tra thị giác máy tính AI (Computer Vision Inspection): Ứng dụng camera công nghiệp độ phân giải cao kết hợp mạng nơ-ron tích chập (CNN) để tự động nhận diện và tính toán % diện tích tiếp xúc mặt côn với độ chính xác $\pm 0,5%$.
  2. Triển khai kiến trúc bảo trì dự đoán (Predictive Maintenance - PdM): Gắn cảm biến rung động không dây (Wireless Vibration Sensors) lên trục chính của máy mài vô tâm và máy phay SMEC PCV 400, truyền dữ liệu qua giao thức MQTT về Dashboard trung tâm để dự đoán tuổi thọ vòng bi trục chính.
  3. Nâng cấp cánh tay Robot trang bị Vision 3D: Giúp robot tự động nhận diện vị trí phôi ngẫu nhiên trên thùng chứa (Bin-picking), loại bỏ hoàn toàn đồ gá cấp phôi định hướng ban đầu.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Cơ khí - Tự động hóa: Nắm bắt được phương pháp luận chuẩn xác khi lập quy trình công nghệ chế tạo chi tiết dạng trục dài, phương pháp tra cứu và tính toán chế độ cắt giải tích, lập trình G-code tối ưu.
  • Kỹ sư công nghệ (PE/ME) tại các nhà máy ô tô: Bản thiết kế đồ gá tự định tâm, chu trình gia công và bộ thông số mài vô tâm chạy dao hướng kính có thể áp dụng trực tiếp vào thực tế sản xuất mà không cần qua nhiều bước thử nghiệm sai hỏng.
  • Doanh nghiệp chế tạo phụ tùng ô tô: Sở hữu phương án tự động hóa dây chuyền với chỉ số hoàn vốn rõ ràng, giảm phụ thuộc vào lao động thủ công và nâng cao năng lực tham gia chuỗi cung ứng toàn cầu (Tier 1/Tier 2 Suppliers).
  • Nhà nghiên cứu gia công cơ khí chính xác: Tiếp cận mô hình thực nghiệm đánh giá tác động của thông số mài vô tâm đến độ không tròn bề mặt của vật liệu thép C45.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai dây chuyền tự động này tại nhà xưởng là gì?

Nhà xưởng cần đáp ứng nguồn điện 3 pha ổn định $380 \text{ V}/50 \text{ Hz}$ công suất $\ge 125 \text{ kVA}$, hệ thống khí nén công nghiệp sạch áp suất tối thiểu $6 \text{ bar}$, sàn bê tông mác 300 dày $\ge 200 \text{ mm}$ để chống rung động cộng hưởng. Về nhân lực, cần tối thiểu 1 kỹ sư vận hành có khả năng lập trình máy CNC (hệ Fanuc/Siemens) và cài đặt điểm mút Robot (Teach Pendant).

2. Làm thế nào để kiểm soát biến dạng cong trục trong quá trình gia công chi tiết dài $L = 692 \text{ mm}$?

Quy trình công nghệ áp dụng nguyên tắc phân chia giai đoạn gia công thô và gia công tinh rõ ràng. Sau khi tiện thô phá lượng dư lớn, trục được giải tỏa ứng suất dư. Ở các nguyên công tiện tinh và mài vô tâm, sử dụng cơ cấu luynét tỳ hỗ trợ và tận dụng lực tỳ cân bằng tự nhiên của phương pháp mài vô tâm giữa đá mài, đá dẫn và thước đỡ để triệt tiêu độ võng do uốn.

3. Tại sao chọn thép C45 thay vì thép hợp kim 40Cr để chế tạo trục lái?

Thép C45 là loại thép cacbon kết cấu chất lượng cao có cơ tính cân bằng ($\sigma_b = 610 \text{ MPa}$, $\sigma_{ch} = 360 \text{ MPa}$), dễ gia công cắt gọt, độ thấm tôi tốt và chi phí chỉ bằng $60 \div 65%$ so với thép hợp kim 40Cr. Với điều kiện làm việc của trục lái xe buýt đô thị THACOCITY TB79CT, thép C45 sau khi tôi cải thiện đạt độ cứng $220 \div 260 \text{ HB}$ hoàn toàn đáp ứng thừa bền về xoắn và mỏi đàn hồi.

4. Giao tiếp điều khiển giữa Robot FANUC R-2000iB và các máy CNC được thực hiện như thế nào?

Hệ thống sử dụng mạng truyền thông công nghiệp Profinet kết nối Robot với PLC trung tâm (Siemens S7-1200/1500). Mỗi máy CNC được trang bị module I/O rời rạc để truyền nhận tín hiệu đồng nhịp (Handshaking signals): Cửa mở an toàn -> Đồ gá nhả kẹp -> Robot vào vị trí gắp -> Robot hoàn tất gắp -> Đồ gá kẹp chặt -> Robot rút lui an toàn -> Bắt đầu chu trình gia công (Cycle Start).

5. Chi phí đầu tư hệ thống tự động hóa Robot có quá cao so với sản lượng 21.000 sản phẩm/năm?

Với sản lượng 21.000 chi tiết/năm và nhịp sản xuất thiết kế 11,23 phút/chi tiết, dây chuyền hoạt động khoảng 2 ca/ngày ($3.930 \text{ giờ/năm}$). Việc đầu tư Robot FANUC R-2000iB đã qua kiểm định chất lượng kết hợp đồ gá tự động giúp giảm chi phí nhân công từ 6 công nhân xuống còn 1 nhân viên vận hành, tiết kiệm hơn 2,8 tỷ VNĐ mỗi năm. Thời gian hoàn vốn 2,4 năm là chỉ số sinh lời rất hấp dẫn đối với các dự án công nghiệp cơ khí chế tạo.

Kết luận

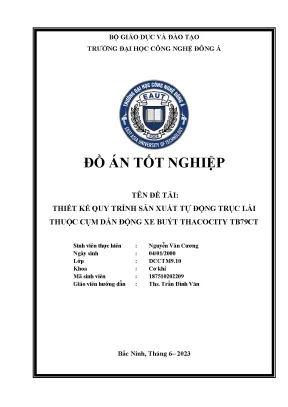

Đồ án tốt nghiệp "Thiết kế quy trình sản xuất tự động trục lái thuộc cụm dẫn động xe buýt THACOCITY TB79CT" của tác giả Nguyễn Văn Cương (hướng dẫn bởi ThS. Trần Đình Văn) đã giải quyết trọn vẹn và khoa học bài toán công nghệ chế tạo chi tiết dạng trục dài có độ phức tạp cao trong ngành công nghiệp ô tô.

Thông qua việc kết hợp chặt chẽ giữa tính toán chế độ cắt giải tích, thiết kế hệ thống gá đặt khí nén chuẩn hóa, tích hợp Robot vận chuyển tự động và tối ưu hóa thực nghiệm nguyên công mài vô tâm chạy dao hướng kính, đề tài đã chứng minh tính khả thi kỹ thuật vượt trội cùng hiệu quả kinh tế rõ nét với thời gian hoàn vốn chỉ 2,4 năm. Đây là nguồn tài liệu tham khảo có giá trị ứng dụng thực tiễn cao, đóng góp thiết thực vào mục tiêu nâng cao tỷ lệ nội địa hóa và năng lực cạnh tranh của ngành công nghiệp chế tạo cơ khí phụ trợ Việt Nam.
