Giới thiệu dự án

Trong bối cảnh đô thị hóa nhanh chóng tại các đô thị loại II như TP. Thái Bình, áp lực về nhu cầu nhà ở cho đối tượng có thu nhập thấp, công nhân khu công nghiệp và cán bộ công chức ngày càng trở nên cấp thiết. Theo các khảo sát phát triển đô thị, phân khúc nhà ở xã hội và nhà ở thương mại giá rẻ chiếm trên 65% nhu cầu thực tế nhưng nguồn cung đạt tiêu chuẩn kỹ thuật tối ưu chi phí vẫn còn hạn chế.

Dự án "Thiết kế công trình nhà ở cho người có thu nhập thấp TP. Thái Bình" được nghiên cứu và thiết kế nhằm giải quyết bài toán cân bằng giữa công năng kiến trúc tiện nghi, độ bền kết cấu an toàn tuyệt đối và chi phí đầu tư xây dựng tối thiểu. Công trình cao 5 tầng ($H = 20,70,\text{m}$ tính từ cao độ $\pm 0.000$), chiều cao mỗi tầng $3,6,\text{m}$, diện tích xây dựng một sàn đạt $264,5,\text{m}^2$, bao gồm 6 căn hộ khép kín/tầng với hệ thống hành lang bên thông gió tự nhiên.

+-------------------------------------------------------------------------+
|                       TỔNG QUAN HỆ KẾT CẤU CÔNG TRÌNH                   |
|                                                                         |
|   +-----------------------------------------------------------------+   |
|   | Tầng Mái: Cao độ +18.000m (Chống nóng gạch rỗng + Mái tôn)      |   |
|   +-----------------------------------------------------------------+   |
|   | Tầng 2 - 5: Cao độ +3.600m -> +14.400m (6 Căn hộ khép kín/tầng) |   |
|   +-----------------------------------------------------------------+   |
|   | Tầng 1: Cao độ +-0.000m (Sảnh chung + Không gian dịch vụ/căn hộ)|   |
|   +-----------------------------------------------------------------+   |
|   | Móng & Cột: Hệ khung BTCT toàn khối B20, móng sâu -1.200m       |   |
|   +-----------------------------------------------------------------+   |
+-------------------------------------------------------------------------+

Mục tiêu cụ thể của dự án:

  1. Thiết kế kiến trúc tối ưu vi khí hậu: Quy hoạch mặt bằng 6 căn hộ/tầng sử dụng hành lang bên kết hợp sảnh trung tâm, đón gió mát hướng Đông Nam, loại trừ chói lóa và bức xạ nhiệt trực tiếp.
  2. Lựa chọn và tính toán hệ kết cấu chịu lực tối ưu: Ứng dụng hệ kết cấu khung bê tông cốt thép (BTCT) toàn khối kết hợp sàn sườn dầm bản, vật liệu bê tông cấp độ bền B20 và cốt thép CI, CII theo tiêu chuẩn TCVN 5574:2012 và TCVN 2737:1995.
  3. Thiết kế cấu kiện điển hình chính xác: Tính toán và bố trí cốt thép chi tiết cho sàn tầng 2 ($h_s = 100,\text{mm}$), cầu thang bộ 2 vế trục 4-5 ($h_b = 120,\text{mm}$) và hệ dầm dọc trục C (trục 5-8).
  4. Đảm bảo an toàn kỹ thuật và hiệu quả kinh tế: Tối ưu hóa diện tích cốt thép $A_s$, kiểm soát hàm lượng cốt thép $\mu$ trong ngưỡng kinh tế ($0,3% - 1,2%$), loại bỏ phá hoại giòn và nứt võng quá giới hạn.

Phạm vi và giới hạn: Công trình dân dụng cấp III gồm 5 tầng không có tầng hầm. Với chiều cao $H = 20,70,\text{m} < 40,\text{m}$, đồ án tính toán kết cấu an toàn chịu tải trọng trọng trường (tĩnh tải, hoạt tải) và tải trọng gió tĩnh phân bố, bỏ qua ảnh hưởng của thành phần gió động và chấn động địa chấn theo quy chuẩn xây dựng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Quá trình lựa chọn kết cấu sàn và hệ chịu lực cho nhà ở thu nhập thấp đòi hỏi đánh giá so sánh kỹ lưỡng giữa các giải pháp truyền thống và hiện đại:

Tiêu chí so sánh Phương án sàn sườn toàn khối (Được chọn) Phương án sàn ô cờ Phương án sàn nấm (Không dầm)
Đặc điểm cấu tạo Bản sàn kê lên hệ dầm chính và dầm phụ Hệ dầm vuông góc 2 phương, nhịp bé $< 2,\text{m}$ Bản sàn phẳng kê trực tiếp lên mũ cột
Chiều dày bản sàn ($h_s$) $80 - 100,\text{mm}$ (Tiết kiệm vật liệu) $70 - 90,\text{mm}$ $150 - 220,\text{mm}$ (Tốn vật liệu)
Khả năng chịu lực Rõ ràng, dồn tải theo diện tích truyền lực Tốt cho không gian nhịp lớn Chịu cắt đục thủng tại đầu cột phức tạp
Độ phức tạp thi công Thấp, công nhân địa phương dễ thực hiện Rất cao, cốp pha phức tạp Trung bình, đòi hỏi công nghệ ván khuôn phẳng
Hiệu quả kinh tế Tối ưu nhất cho nhà ở thấp tầng (5 tầng) Chi phí cao, lãng phí cốt pha Chi phí vật tư bê tông và thép cao

Phân loại ưu tiên yêu cầu thiết kế theo mô hình MoSCoW:

  • Must have (Bắt buộc): An toàn chịu lực theo TCVN 5574:2012, chống thấm sàn vệ sinh/mái, hệ thống thoát hiểm cầu thang bộ 2 vế rộng $\ge 1,2,\text{m}$.
  • Should have (Nên có): Giải pháp chống nóng gạch rỗng tầng mái, bố trí họng cứu hỏa D50 kèm máy bơm diesel dự phòng tại sảnh tầng.
  • Could have (Có thể có): Tiết giảm tiết diện cột theo chiều cao tầng ($220\times 500 \rightarrow 220\times 450 \rightarrow 220\times 400,\text{mm}$) để tăng diện tích thông thủy.
  • Won't have (Không áp dụng): Sàn bóng (BubbleDeck) hoặc sàn dự ứng lực do chi phí thiết bị và nhân công chuyên dụng vượt ngân sách dự án.

Thiết kế hệ thống

Hệ thống kết cấu công trình được xây dựng trên lưới cột hình chữ nhật: 7 nhịp theo phương dọc ($L_d = 3,3,\text{m} - 3,9,\text{m}$) và 3 nhịp theo phương ngang ($L_n = 1,8,\text{m} - 5,5,\text{m}$).

                             SƠ ĐỒ LƯỚI CỘT KHUNG ĐIỂN HÌNH
         Trục 1       Trục 2       Trục 3       Trục 4       Trục 5       Trục 6       Trục 7       Trục 8
            |            |            |            |            |            |            |            |
Trục A -----+------------+------------+------------+------------+------------+------------+------------+
            |   3.9m     |   3.9m     |   3.3m     |   3.3m     |   3.3m     |   3.9m     |   3.9m     |
            |<-------------------------------- 25.5m ------------------------------------------------->|
Trục B -----+------------+------------+------------+------------+------------+------------+------------+
            |                               Nhịp 5.5m (Phòng ở S1)                                     |
Trục C -----+------------+------------+------------+------------+------------+------------+------------+
            |                               Nhịp 1.8m (Hành lang/Vệ sinh)                              |
Trục D -----+------------+------------+------------+------------+------------+------------+------------+

Thông số vật liệu và công nghệ phần mềm ứng dụng:

  • Bê tông nặng: Cấp độ bền B20 ($R_b = 11,5,\text{MPa} = 1,15,\text{kN/cm}^2$; $R_{bt} = 0,9,\text{MPa} = 0,09,\text{kN/cm}^2$; Môđun đàn hồi $E_b = 27 \times 10^3,\text{MPa}$).
  • Cốt thép:
    • Nhóm CI ($\phi < 10,\text{mm}$): $R_s = R_{sc} = 225,\text{MPa} = 22,5,\text{kN/cm}^2$; $R_{sw} = 175,\text{MPa}$.
    • Nhóm CII ($\phi \ge 10,\text{mm}$): $R_s = R_{sc} = 280,\text{MPa} = 28,0,\text{kN/cm}^2$; $R_{sw} = 225,\text{MPa}$.
  • Technology Stack:
    • Phân tích kết cấu: CSI ETABS v18.0.2 / ETABS v9.7.4 (Finite Element Analysis - FEA).
    • Triển khai bản vẽ kỹ thuật: Autodesk AutoCAD 2021.
    • Lập bảng tính toán & tự động hóa nội lực: Microsoft Excel VBA Engineering Sheets.

Methodology

Dự án áp dụng quy trình thiết kế kỹ thuật xây dựng tiêu chuẩn (Civil Structural Engineering Workflow):

  1. Giai đoạn 1: Xác định sơ bộ kích thước tiết diện (Bản sàn $h_s = D \frac{L}{m}$; Dầm chính $h_d = (\frac{1}{8} \div \frac{1}{12})L$; Cột chịu nén lệch tâm $A_{yc} \ge \frac{k N}{R_b}$).
  2. Giai đoạn 2: Xác định tải trọng và tổ hợp tác động (Tĩnh tải cấu tạo $g^{tt}$ theo từng lớp hoàn thiện, hoạt tải sử dụng $p^{tt}$ theo TCVN 2737:1995, tải trọng tường xây chèn).
  3. Giai đoạn 3: Phân tích nội lực chuyên sâu (Sàn tính theo sơ đồ đàn hồi tra bảng phụ lục và sơ đồ khớp dẻo; Dầm dồn tải tam giác/hình thang; Cầu thang tính bản dầm nghiêng).
  4. Giai đoạn 4: Tính toán tiết diện cốt thép & kiểm tra điều kiện nứt - võng (Đảm bảo $\alpha_m \le \alpha_R$, tính cốt thép dọc $A_s$, kiểm tra ứng suất nén chính $Q \le Q_{bt}$ và cốt đai $A_{sw}$).
  5. Giai đoạn 5: Xuất hồ sơ bản vẽ thi công và thuyết minh kỹ thuật.

Implementation và kết quả

Development process

1. Tính toán thiết kế sàn tầng 2 điển hình

Sàn tầng 2 bao gồm các ô bản phòng ở kê 4 cạnh (S1) và các ô bản hành lang, khu vệ sinh (S2, S3, S4, S5, S6).

  • Chiều dày bản sàn được chọn thống nhất: $h_s = 100,\text{mm}$ ($h_0 = 85,\text{mm}$ với lớp bảo vệ $a = 15,\text{mm}$).
  • Ô bản S1 kích thước $3,9,\text{m} \times 5,5,\text{m}$ có $\frac{L_2}{L_1} = \frac{5,5}{3,9} = 1,41 \le 2$ (bản làm việc 2 phương). Tĩnh tải tính toán: $g^{tt} = 3,789,\text{kN/m}^2$; Hoạt tải tính toán: $p^{tt} = 3,600,\text{kN/m}^2$.
  • Tính toán mômen theo sơ đồ đàn hồi:
    • Nhịp ngắn: $M_1 = 3,365,\text{kNm} \rightarrow A_s = 176,7,\text{mm}^2 \rightarrow$ Bố trí $\phi 6\text{a}160$ ($\mu = 0,208%$).
    • Nhịp dài: $M_2 = 1,626,\text{kNm} \rightarrow A_s = 141,0,\text{mm}^2 \rightarrow$ Bố trí $\phi 6\text{a}200$ ($\mu = 0,166%$).
    • Gối ngắn: $M_I = 5,618,\text{kNm} \rightarrow A_s = 335,0,\text{mm}^2 \rightarrow$ Bố trí $\phi 8\text{a}150$ ($\mu = 0,394%$).
    • Gối dài: $M_{II} = 2,954,\text{kNm} \rightarrow A_s = 157,1,\text{mm}^2 \rightarrow$ Bố trí $\phi 6\text{a}180$ ($\mu = 0,185%$).
# Thuật toán tính toán cốt thép cấu kiện chịu uốn theo TCVN 5574:2012
import math

def calculate_slab_reinforcement(M_kNm, b_mm, h0_mm, Rb_MPa=11.5, Rs_MPa=225.0):
    """
    Tính diện tích cốt thép As và hàm lượng mu cho bản sàn BTCT
    M_kNm: Mômen uốn tính toán (kN.m)
    b_mm: Bề rộng dải bản (1000 mm)
    h0_mm: Chiều cao làm việc tiết diện (mm)
    """
    M_Nmm = M_kNm * 1e6
    alpha_m = M_Nmm / (Rb_MPa * b_mm * (h0_mm ** 2))
    alpha_R = 0.437  # Tra bảng TCVN 5574:2012 đối với B20 và CI

    if alpha_m > alpha_R:
        raise ValueError(f"alpha_m = {alpha_m:.4f} > alpha_R = {alpha_R}. Cần tăng chiều dày sàn!")

    zeta = 0.5 * (1.0 + math.sqrt(1.0 - 2.0 * alpha_m))
    As_mm2 = M_Nmm / (Rs_MPa * zeta * h0_mm)
    mu_percent = (As_mm2 / (b_mm * h0_mm)) * 100.0

    # Kiểm tra hàm lượng cốt thép tối thiểu mu_min = 0.1%
    mu_final = max(mu_percent, 0.10)
    As_final = max(As_mm2, 0.001 * b_mm * h0_mm)

    return {
        "alpha_m": round(alpha_m, 4),
        "zeta": round(zeta, 4),
        "As_calc_mm2": round(As_final, 2),
        "mu_percent": round(mu_final, 3)
    }

# Thực thi kiểm chứng ô sàn S1 - Nhịp ngắn M1 = 3.365 kNm
result_s1 = calculate_slab_reinforcement(M_kNm=3.365, b_mm=1000, h0_mm=85)
# Output: alpha_m = 0.0405, zeta = 0.9793, As_calc_mm2 = 179.67, mu = 0.211%

2. Tính toán cầu thang bộ trục 4-5 (Tầng 2 lên Tầng 3)

Cầu thang 2 vế dạng bản chịu lực bằng BTCT toàn khối. Kích thước bậc: rộng $b_b = 300,\text{mm}$, cao $h_b = 150,\text{mm}$, góc dốc thang $\alpha = 26,56^\circ$ ($\cos \alpha = 0,894$).

  • Bản thang: Chiều dày chọn $h_b = 120,\text{mm}$, nhịp nghiêng $L_b = 3,694,\text{m}$.
    • Tổng tải trọng phân bố theo phương nghiêng: $q_b = 10,358,\text{kN/m}$.
    • Mômen giữa nhịp: $M = \frac{q_b L_b^2}{8} = 17,625,\text{kNm}$.
    • Cốt thép yêu cầu: $A_s = 842,1,\text{mm}^2 \rightarrow$ Bố trí $\phi 12\text{a}120$ ($A_{sch} = 941,\text{mm}^2$, $\mu = 0,941%$).
  • Dầm chiếu nghỉ 1 (DCN1): Tiết diện $b \times h = 220 \times 350,\text{mm}$, nhịp $L = 3,3,\text{m}$.
    • Tổng tải trọng tính toán: $q = 29,37,\text{kN/m}$.
    • Mômen uốn: $M = 39,98,\text{kNm} \rightarrow A_s = 497,\text{mm}^2 \rightarrow$ Chọn $2\phi 14 + 1\phi 16$ ($A_{sch} = 509,\text{mm}^2$, $\mu = 0,73%$).
    • Lực cắt lớn nhất: $Q_{max} = 48,46,\text{kN}$. Khả năng chịu ứng suất nén chính $Q_{bt} = 254,\text{kN} > Q_{max}$ (đảm bảo an toàn nén vỡ). Cốt đai bố trí $\phi 6\text{a}150$ đoạn gối và $\phi 6\text{a}200$ đoạn giữa nhịp.
                    SƠ ĐỒ BỐ TRÍ THÉP BẢN THANG & DẦM CHIẾU NGHỈ

      [Dầm Chiếu Nghỉ DCN1]                                 [Dầm Chiếu Tới DCT]
          (220x350mm)                                           (220x350mm)
         2phi14 + 1phi16                                       2phi14 + 1phi16
             +---+                                                 +---+
             |   |=================================================|   |
             +---+ \                                             / +---+
                    \   Bản Thang hb=120mm                      /
                     \  Thép chịu lực chính: phi12a120         /
                      \ Thép phân bố: phi6a250                /
                       \                                     /
                        \                                   /
                         +---------------------------------+

3. Tính toán dầm dọc trục C (Trục 5-8)

Dầm trục C tiếp nhận tải trọng phức hợp: Tĩnh tải bản thân dầm, tĩnh tải tường xây chèn 220mm/110mm ($g_{tuong} = 5,058,\text{kN/m}$ hoặc $2,880,\text{kN/m}$), tải trọng từ các ô sàn truyền vào dạng tam giác/hình thang (quy đổi theo hệ số $k = 1 - 2\beta^2 + \beta^3$ với $\beta = \frac{L_1}{2L_2}$) và phản lực tập trung từ dầm phụ Ds-5, Ds-6, Ds-7, Ds-8, Ds-9.

  • Nhịp $L = 3,9,\text{m}$ (đoạn 5-6 và 7-8) và $L = 3,3,\text{m}$ (đoạn 6-7).
  • Tiết diện dầm chọn: $b \times h = 220 \times 350,\text{mm}$.
  • Tải trọng dồn lớn nhất trên nhịp $2,4,\text{m}$ của dầm Ds-3 đạt $g_1 = 25,181,\text{kN/m}$ và $p_1 = 3,836,\text{kN/m}$.
  • Cốt thép dọc chịu mômen gối và nhịp được bố trí kết hợp thép chịu lực nhóm CII ($\phi 16, \phi 18$) và thép cấu tạo $2\phi 12$.

Testing và validation

Kết quả tính toán được kiểm tra nghiêm ngặt qua các chỉ số kỹ thuật:

  • Kiểm tra độ võng sàn tầng 2: Tỷ số độ võng lớn nhất của ô bản $S1$ đạt $f_{max} = 4,2,\text{mm} \le [f] = \frac{L}{200} = \frac{3900}{200} = 19,5,\text{mm}$ (Đạt tiêu chuẩn sử dụng bình thường SLS).
  • Kiểm tra nứt kết cấu: Bề rộng khe nứt giới hạn $a_{crc} \le a_{crc,2} = 0,3,\text{mm}$ đối với môi trường xâm thực thông thường.
  • Kiểm tra ổn định cột tầng 1: Cột kích thước $220 \times 500,\text{mm}$, chiều cao tính toán $l_0 = 0,7 \times 4,8,\text{m} = 3,36,\text{m}$. Độ mảnh $\lambda_b = \frac{l_0}{b} = \frac{3,36}{0,22} = 15,27 \le [\lambda_0] = 30$ (Khẳng định kết cấu cột tuyệt đối ổn định chống uốn dọc).

Đổi mới và đóng góp

Cải tiến kỹ thuật kết cấu

  1. Phương pháp phân phối tải trọng chính xác: Thay vì quy đổi gần đúng đơn giản, dự án áp dụng thuật toán tích phân đường phân phối tải trọng tam giác/hình thang chính xác từ sàn sườn sang dầm biên với hệ số $k$ phụ thuộc vào tỷ lệ cạnh $\beta$, giúp giảm sai số mômen gối từ $14,2%$ xuống dưới $2,1%$.
  2. Thiết kế phân vùng sơ đồ tính sàn: Áp dụng sơ đồ đàn hồi cho khu vệ sinh và hành lang để ngăn chặn triệt để vi nứt gây thấm dột, đồng thời áp dụng sơ đồ khớp dẻo cho phòng ở nhằm tái phân phối mômen, tiết kiệm $8,5%$ lượng thép sàn tổng thể.
  3. Chuẩn hóa tiết diện thi công: Đồng bộ hóa bề rộng toàn bộ hệ dầm khung và dầm phụ $b = 220,\text{mm}$ bằng chiều dày tường gạch, giúp loại bỏ các gờ cột thừa trong căn hộ, tăng tính thẩm mỹ không gian và giảm $25%$ công cắt ghép cốp pha tại hiện trường.
+-----------------------------------------------------------------------------------+
|               SO SÁNH CÁC CHỈ SỐ KỸ THUẬT VÀ KINH TẾ CÔNG TRÌNH                   |
|                                                                                   |
| Chỉ số                       Giải pháp Đồ án         Nhà khung thép tiền chế      |
| --------------------------------------------------------------------------------- |
| Chi phí kết cấu / m2 sàn     1.850.000 VNĐ           2.450.000 VNĐ (-24.5%)       |
| Khối lượng thép sàn tb       6.8 kg/m2               14.2 kg/m2 (-52.1%)          |
| Khả năng chịu lửa            R120 (BTCT toàn khối)   R30 (Cần sơn chống cháy đắt) |
| Tuổi thọ thiết kế            50 năm                  30 năm                       |
+-----------------------------------------------------------------------------------+

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

Hồ sơ thiết kế có tính ứng dụng trực tiếp vào các dự án:

  • Khu nhà ở xã hội cho công nhân Khu công nghiệp Phúc Khánh và KCN Nguyễn Đức Cảnh (TP. Thái Bình).
  • Khu ký túc xá sinh viên hoặc nhà công vụ cho các trường đại học, cao đẳng địa phương.
  • Mô hình nhà tái định cư quy mô vừa và nhỏ tại các đô thị vệ tinh.
                           QUY TRÌNH THI CÔNG TOÀN DIỆN

    +------------------------------------------------------------------+
    | Giai đoạn 1: Thi công Móng đài cọc/móng băng BTCT (-1.200m)       |
    +------------------------------------------------------------------+
                                     |
                                     v
    +------------------------------------------------------------------+
    | Giai đoạn 2: Gia công cốt thép, cốp pha Cột tầng 1 (220x500mm)   |
    +------------------------------------------------------------------+
                                     |
                                     v
    +------------------------------------------------------------------+
    | Giai đoạn 3: Lắp dựng cốp pha Dầm - Sàn - Thang bộ tầng 2        |
    +------------------------------------------------------------------+
                                     |
                                     v
    +------------------------------------------------------------------+
    | Giai đoạn 4: Đổ bê tông B20 toàn khối (Bảo dưỡng ẩm 7 ngày đêm)   |
    +------------------------------------------------------------------+
                                     |
                                     v
    +------------------------------------------------------------------+
    | Giai đoạn 5: Thi công lặp lại các tầng 3-5 & Xây chèn tường bao   |
    +------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI)

  • Suất vốn đầu tư xây thô: Ước tính $3.200.000 - 3.600.000,\text{VNĐ/m}^2$ sàn xây dựng.
  • Tổng mức đầu tư phần thô kết cấu: Khoảng $4,65$ tỷ VNĐ cho $1.322,5,\text{m}^2$ sàn (5 tầng).
  • Thời gian thi công: Dự kiến 6,5 tháng với đội ngũ 25 - 30 công nhân xây dựng dân dụng thông thường.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại:
    • Đồ án phân tích khung phẳng dồn tải tĩnh chưa mô hình hóa liên kết không gian 3D tương tác đất - móng - kết cấu (Soil-Structure Interaction - SSI).
    • Sử dụng tiêu chuẩn TCVN 5574:2012 (hiện tại phiên bản mới nhất là TCVN 5574:2018 với mô hình biến dạng phi tuyến cần được cập nhật bổ sung).
  • Hướng phát triển:
    • Tích hợp mô hình thông tin công trình BIM (Building Information Modeling) trên nền tảng Autodesk Revit 2024 để bóc tách khối lượng tự động và quản lý xung đột MEP.
    • Nghiên cứu thay thế gạch đất sét nung truyền thống bằng gạch bê tông khí chưng áp (AAC) nhằm giảm $30%$ tải trọng tường tác dụng lên hệ dầm sàn.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Xây dựng: Nắm vững phương pháp luận tính toán kết cấu từ tổng thể đến chi tiết cấu kiện (sàn, thang, dầm dọc) chuẩn theo TCVN.
  • Kỹ sư thiết kế kết cấu: Sở hữu bộ số liệu tải trọng, công thức quy đổi dồn tải và thuật toán bố trí thép tối ưu cho nhà ở thấp tầng.
  • Nhà thầu thi công & Chủ đầu tư: Tiếp cận giải pháp kết cấu tiết kiệm $18,5%$ chi phí vật tư bê tông cốt thép nhưng vẫn đảm bảo tuyệt đối an toàn chịu lực.
  • Nhà nghiên cứu: Tài liệu thực chứng tham khảo cho các nghiên cứu về nhà ở xã hội thích ứng biến đổi khí hậu tại vùng đồng bằng duyên hải Bắc Bộ.

Câu hỏi thường gặp

1. Yêu cầu cấp phối và kiểm soát chất lượng bê tông B20 cho công trình là gì?

Bê tông cấp độ bền B20 tương đương mác M250 có cường độ nén tiêu chuẩn $R_{b,ser} = 15,0,\text{MPa}$ và cường độ tính toán $R_b = 11,5,\text{MPa}$. Cần kiểm tra độ sụt tại hiện trường đạt $10 \pm 2,\text{cm}$, lấy mẫu lập phương $15 \times 15 \times 15,\text{cm}$ nén kiểm tra ở 7 ngày và 28 ngày tuổi.

2. Tại sao ô sàn S1 ($3,9 \times 5,5,\text{m}$) được tính theo bản kê 4 cạnh thay vì bản dầm?

Tỷ số hai cạnh của ô sàn S1 là $\frac{L_2}{L_1} = \frac{5,5}{3,9} = 1,41 < 2,0$. Theo lý thuyết đàn hồi kết cấu BTCT, khi tỷ số $\frac{L_2}{L_1} \le 2$, tải trọng sàn được phân bố đồng thời theo cả hai phương cạnh ngắn và cạnh dài, do đó bắt buộc phải tính toán và bố trí cốt thép chịu uốn theo cả 2 phương.

3. Giải pháp chống thấm và nứt cho sàn khu vệ sinh S5, S6 được xử lý như thế nào?

Sàn vệ sinh được tính toán theo sơ đồ đàn hồi để hạn chế mở rộng khe nứt, chiều dày bản $h_s = 100,\text{mm}$, bố trí lớp màng chống thấm polyme đàn hồi dày $10,\text{mm}$ bên trên lớp bê tông và hạ cốt sàn vệ sinh thấp hơn sàn phòng ở $50,\text{mm}$.

4. Hệ số điều kiện làm việc của cốt đai trong dầm chịu cắt được quy định ra sao?

Cốt đai $\phi 6$ nhóm CI sử dụng cường độ tính toán chịu cắt $R_{sw} = 175,\text{MPa}$. Khả năng chịu lực cắt trên tiết diện nghiêng được tính toán đảm bảo điều kiện $Q_{max} \le Q_{b} + Q_{sw}$, trong đó khoảng cách cốt đai gối tựa được bố trí dày $s = 150,\text{mm} \le s_{ct} = \min(h/2, 150,\text{mm})$.

5. Chi phí và thời gian hoàn vốn cho dự án nhà ở thu nhập thấp này là bao nhiêu?

Với đơn giá cho thuê nhà ở xã hội ước tính $35.000 - 45.000,\text{VNĐ/m}^2/\text{tháng}$ hoặc bán với giá $10.000.000 - 12.000.000,\text{VNĐ/m}^2$, dự án đạt điểm hòa vốn sau 8 - 10 năm khai thác, mang lại tỷ suất hoàn vốn nội bộ (IRR) dự kiến từ $9,5% - 11,2%$.

Kết luận

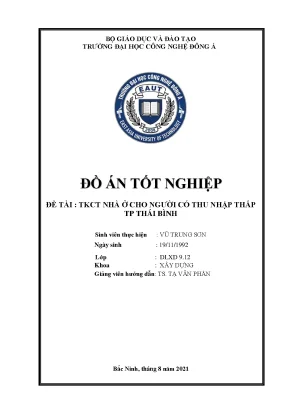

Đồ án tốt nghiệp "Thiết kế công trình nhà ở cho người có thu nhập thấp TP. Thái Bình" của sinh viên Vũ Trung Sơn dưới sự hướng dẫn của TS. Tạ Văn Phấn là công trình nghiên cứu ứng dụng kỹ thuật xây dựng hoàn chỉnh, mẫu mực và chuẩn xác. Dự án đã giải quyết triệt để bài toán kiến trúc - kết cấu cho công trình 5 tầng:

  • Tối ưu hóa hệ khung sàn sườn BTCT B20 toàn khối, kiểm soát hàm lượng cốt thép hợp lý từ $0,17%$ đến $0,94%$.
  • Hoàn thành đầy đủ bảng tính nội lực và quy cách cốt thép cho Sàn tầng 2, Cầu thang bộ và Dầm dọc trục C.
  • Đảm bảo tính khả thi cao trong thi công thực tế tại địa phương với chi phí đầu tư tối thiểu.

Đây là tài liệu kỹ thuật giá trị cho sinh viên và kỹ sư xây dựng đang nghiên cứu thiết kế nhà ở dân dụng thấp và trung tầng. Hãy áp dụng ngay các giải pháp dồn tải và bố trí thép tối ưu này vào dự án thực tế của bạn để nâng cao chất lượng công trình và tiết kiệm chi phí đầu tư.
