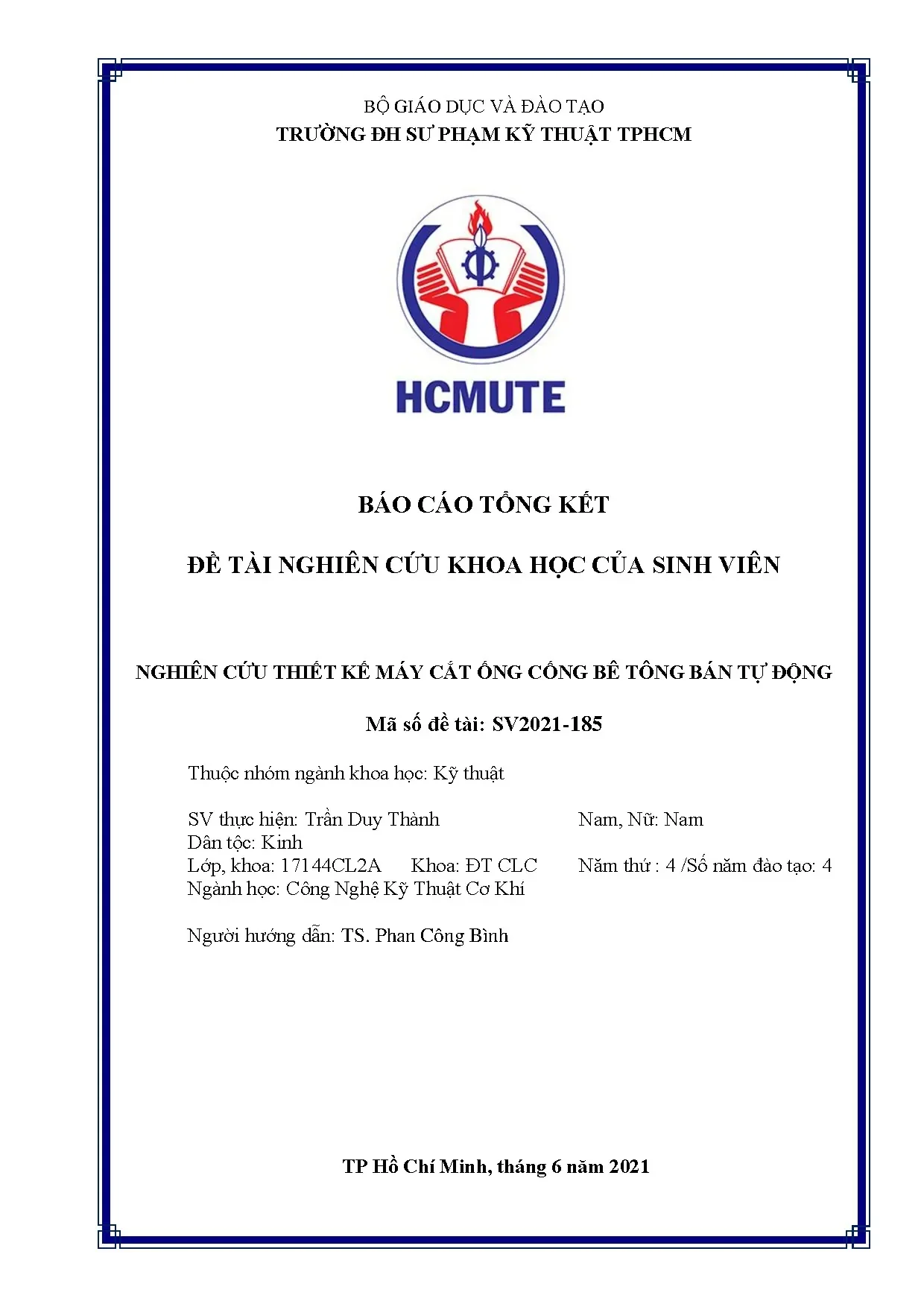

Đề tài NCKH: Nghiên cứu thiết kế máy cắt ống cống bê tông bán tự động

Đề tài NCKH thiết kế máy cắt ống cống bê tông bán tự động. Báo cáo chi tiết bản vẽ, tính toán và mô phỏng, giúp tăng năng suất và an toàn.

• Tác giả: Trần Duy Thành
• Người hướng dẫn: TS. Phan Công Bình
• Trường học: Trường Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh
• Chuyên ngành: Công Nghệ Kỹ Thuật Cơ Khí
• Đề tài: Nghiên cứu thiết kế máy cắt ống cống bê tông bán tự động
• Loại tài liệu: Đề tài nghiên cứu khoa học của sinh viên
• Năm xuất bản: 2021
• Địa điểm: TP. Hồ Chí Minh

Tóm tắt

I. Tổng quan về máy cắt ống cống bê tông bán tự động

Máy cắt ống cống bê tông bán tự động là giải pháp hiện đại cho ngành xây dựng và cơ sở hạ tầng Việt Nam. Với sự phát triển nhanh chóng của các công trình ngầm và hệ thống thoát nước đô thị, nhu cầu về thiết bị cắt ống cống chất lượng cao ngày càng tăng. Thiết kế máy cắt ống cống không chỉ giúp cải thiện năng suất lao động 400% mà còn nâng cao chất lượng sản phẩm lên 90%. Công nghệ bán tự động cho phép vận hành hiệu quả với chi phí lao động thấp, tạo môi trường làm việc an toàn cho công nhân. Máy cắt ống cống bê tông hiện đại sử dụng hệ thống truyền động cơ khí tiên tiến, giúp quá trình cắt ống cống trở nên chính xác và đáng tin cậy.

1.1. Nhu cầu thị trường và tình hình hiện nay

Việt Nam đang đầu tư mạnh mẽ vào phát triển cơ sở hạ tầng, đặc biệt là hệ thống thoát nước và ống cống ngầm. Thiết bị cắt ống cống truyền thống bằng tay không đáp ứng được nhu cầu về năng suất và an toàn lao động. Các phương pháp cắt cũ như cắt bê tông bằng tay, sử dụng máy cắt cầm tay hay dây kim cương đều tốn thời gian và công sức. Máy cắt ống cống bán tự động xuất hiện nhằm giải quyết những khúc mắc này, mang lại hiệu quả kinh tế cao cho các doanh nghiệp xây dựng.

1.2. Các phương pháp cắt ống cống truyền thống

Trước khi máy cắt ống cống bán tự động ra đời, các phương pháp cắt chủ yếu bao gồm: cắt bê tông bằng tay sử dụng công cụ thủ công, máy cắt cầm tay di động, lưỡi cưa kim loại, hoặc công nghệ dây kim cương. Những phương pháp này gặp nhiều hạn chế như năng suất thấp, chất lượng cắt không đều, mất nhiều thời gian lao động và tiềm ẩn nguy hiểm cho công nhân. Thiết kế máy cắt ống cống bán tự động ra đời nhằm khắc phục toàn bộ những nhược điểm này.

II. Cơ sở lý thuyết và nguyên lý hoạt động

Máy cắt ống cống bê tông bán tự động hoạt động dựa trên các nguyên lý truyền động cơ khí hiệu quả. Hệ thống chính bao gồm động cơ điện, bộ truyền bánh răng, rulo cắt, khung chịu tải và các bộ phận trợ giúp. Nguyên lý hoạt động của máy dựa trên việc truyền động từ động cơ qua hệ thống bánh răng, sau đó truyền lực tới rulo cắt để thực hiện công việc cắt ống cống. Thiết kế trục và mối ghép then đóng vai trò quan trọng trong việc đảm bảo ổn định và độ bền của máy. Các ổ lăn được lắp đặt để giảm ma sát, giúp máy hoạt động mượt mà. Sử dụng hệ thống điều khiển card PCI 1711, máy có thể hoạt động bán tự động, giảm thiểu can thiệp thủ công.

2.1. Hệ thống truyền động và bánh răng

Bộ truyền bánh răng là trái tim của máy cắt ống cống bán tự động, giúp chuyển đổi tốc độ và moment từ động cơ. Bánh răng trụ răng thẳng được sử dụng phổ biến vì độ bền cao và hiệu suất truyền động tốt. Thiết kế bánh răng cần tính toán kỹ lưỡng về ăn khớp ngoài hoặc ăn khớp trong tùy theo cấu trúc máy. Các thông số cơ bản như mô đun, số răng, góc áp lực cần được xác định chính xác để đảm bảo hiệu suất truyền động và tuổi thọ bánh răng.

2.2. Động cơ và hệ thống điều khiển

Động cơ điện là nguồn năng lượng chính cho máy cắt ống cống. Tùy vào yêu cầu công suất, có thể sử dụng động cơ một chiều, động cơ xoay chiều ba pha hoặc động cơ một pha. Hệ thống điều khiển card PCI 1711 cho phép điều chỉnh tốc độ, công suất và các thông số hoạt động của máy một cách tự động. Điều này giúp máy cắt ống cống bán tự động tối ưu hóa quá trình cắt, nâng cao hiệu suất và giảm lỗi.

III. Quá trình thiết kế và tính toán kỹ thuật

Thiết kế máy cắt ống cống bê tông bán tự động đòi hỏi quy trình tính toán kỹ thuật chi tiết và khoa học. Bước đầu tiên là xác định khung chịu tải dựa trên lực cắt cần thiết. Chọn đường kính rulo phụ thuộc vào kích thước ống cống cần cắt và lực cắt tối ưu. Tính toán chọn động cơ dựa trên công suất cần thiết để vận hành máy một cách hiệu quả. Tính toán bộ truyền bánh răng xác định tỉ số truyền phù hợp nhằm đạt được tốc độ và moment tối ưu. Thiết kế trục phải đảm bảo độ cứng, độ bền và khả năng chịu tải. Tính toán then và ổ lăn là những bước cuối cùng để hoàn thiện cấu trúc máy.

3.1. Tính toán khung và rulo cắt

Khung máy cắt ống cống phải chịu được các lực cắt lớn và phải có độ cứng cao. Tính toán khung chịu tải bao gồm xác định độ dày tài liệu, hình dáng và kích thước phù hợp. Chọn đường kính rulo là quá trình quan trọng, phải đảm bảo rulo có đủ lực cắt mà không gây quá tải động cơ. Sử dụng phần mềm SolidWorks, có thể mô phỏng phân bố tải trọng trên khung và rulo, kiểm tra hệ số an toàn để đảm bảo máy hoạt động ổn định.

3.2. Mô phỏng và kiểm tra an toàn

Mô phỏng phân bố tải trọng bằng SolidWorks là bước quan trọng trong thiết kế máy cắt ống cống. Quá trình này giúp xác định các vị trí chịu lực lớn nhất, từ đó tối ưu hóa thiết kế. Hệ số an toàn của khung và rulo phải ≥ 2 để đảm bảo độ tin cậy của máy trong điều kiện vận hành thực tế. Kiểm tra độ biến dạng, ứng suất và các tiêu chí khác giúp nhà thiết kế đưa ra giải pháp tối ưu.

IV. Kết quả đạt được và ứng dụng thực tiễn

Máy cắt ống cống bê tông bán tự động được thiết kế và phát triển tại Trường Đại học Sư phạm Kỹ thuật TPHCM đã đạt được những kết quả ấn tượng. Thiết bị CPCM (Concrete Pipe Cutting Machine) nâng cao năng suất 400% so với phương pháp cắt thủ công truyền thống, giảm chi phí lao động đáng kể. Chất lượng sản phẩm được cải thiện 90%, với các cạnh cắt chính xác, gọn gàng và khô ráo. Tạo ra môi trường làm việc an toàn cho công nhân bằng cách giảm tiếp xúc trực tiếp với các lưỡi cắt và giảm bụi cắt. Bộ bản vẽ chi tiết và mô hình 3D của thiết bị CPCM được công bố, sẵn sàng để doanh nghiệp xây dựng áp dụng vào sản xuất thực tế, tạo ra lợi ích kinh tế-xã hội lớn lao.

4.1. Thành tích và hiệu quả kinh tế

Máy cắt ống cống bán tự động đã được thử nghiệm tại các doanh nghiệp sản xuất ống cống bê tông, cho thấy kết quả vận hành ổn định và hiệu quả. Cải thiện năng suất 400% có nghĩa là một máy có thể thay thế 4 công nhân làm việc bằng tay. Tiết kiệm chi phí lao động là một lợi ích lớn, giúp giảm giá thành sản phẩm và tăng cạnh tranh thị trường. Nâng cao chất lượng 90% làm cho ống cống đạt tiêu chuẩn cao hơn, phù hợp với các yêu cầu xây dựng hiện đại.

4.2. Triển khai và phát triển tương lai

Thiết bị cắt ống cống bán tự động có tiềm năng triển khai rộng rãi tại các nhà máy sản xuất bê tông ở Việt Nam. Tập bản vẽ chi tiết và báo cáo tổng kết được cung cấp giúp các doanh nghiệp dễ dàng chế tạo và lắp ráp. Sự áp dụng hệ thống điều khiển tín hiệu hiện đại mở ra khả năng nâng cấp lên hoàn toàn tự động trong tương lai. Máy cắt ống cống bê tông sẽ đóng vai trò quan trọng trong việc nâng cao chất lượng cơ sở hạ tầng Việt Nam.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1. Tổng quan tình hình nghiên cứu 1. Tình hình cưa, cắt ống cống tại Việt Nam hiện nay Với áp lực giao thông ngày một lớn lên các khu đô thị ở Việt Nam, đặc biệt là các tỉnh ở Bắc trung bộ. Sự phát triển của cơ sở hạ tầng và kiến trúc đô thị, các công trình ngầm đến chóng mặt.

Vận tải vật tư, thiết bị, sản phẩm trong quá trình sản xuất là một khâu quan trọng, có chế độ làm việc nặng. Quá trình này được cơ giới hóa phần lớn nhằm giải phóng sức lao động cho người lao động, nâng cao năng suất, chất lượng và hạ giá thành sản phẩm. Việc đầu tư xây dựng thêm công xưởng nhằm tăng cao sản lượng đã đặt ra yêu cầu đối với công việc thiết kế, chế tạo nhiều loại máy vận tải khác nhau ngày càng hiện đại, có thế tự động hóa từng khâu trong hệ thống sản xuất. Máy cắt bê tông một thiết bị dung để cắt tường bê tông, cắt sàn, trên công trường xây dựng, đường bê tông cần cắt dỡ sửa chữa, do đó thiết kế, cấu tạo máy đòi hỏi phải chịu được áp lực, chấn động rung mạnh và độ bền của máy phải rất cao.

Về cấu tạo của máy cắt bê tông không có quá nhiều bộ phận, rất đơn giản như sau:  Bộ phận động cơ: Chạy bằng điện hoặc bằng xăng hoặc dầu.  Phần lưỡi cắt bê tông: Phần thực hiện chức năng cắt, phá bê tông theo các đường đã định sẵn. Lưỡi cắt làm bằng nguyên liệu hợp kim chắc chắn, và có thể được thay thế sau một thời gian sử dụng.  Phần khung chính: là phần thân máy được bọc nhựa, hoặc sơn tĩnh điện phía ngoài.

 Các bộ phận khác của máy: Tay cầm, nút điều khiển, dây đẫn nước, dây điện, bộ hướng dẫn. Công nghệ cưa, cắt ống cống Công nghệ cưa cắt ống cống ở nước ta được áp dụng chủ yếu trong công trình dân dụng, công nghiệp, giao thông, thuỷ lợi, cơ sở hạ tầng kỹ thuật và nhà ở. Máy cưa cắt có nhiều loại phù hợp với nhiều hình thức, môi trường và phương thức cưa cắt khác nhau. Phân loại máy cắt bê tông:  Máy cắt bê tông chạy bằng điện là động cơ sử dụng điện 5.

Loại máy này không gây ô nhiễm môi trường không khí tiếng ồn ít. Nhược điểm chỉ những nơi có điện.  Máy cắt bê tông chạy xăng rất tiện lợi khi di chuyển và những nơi không có điện. Tuy nhiên lại gây ô nhiễm môi trường do khói xăng xả ra từ máy.

1 Dựa vào tính năng sử dụng và hình dạng bên ngoài:  Máy cắt bê tông cầm tay: dung để cắt các khối bê tông, chi tiết nhỏ và không gian hạn chế.  Máy cắt bê tông dạng xe đẩy: thích hợp sử dụng với khối bê tông lớn hoặc các mặt phẳng như đường. Tùy vào đặc trưng của từng doanh nghiệp, việc đầu tư thiết kế và chế tạo máy cưa cắt mang lại nhiều lợi thế khác nhau:  Giảm chi phí đầu tư và rút ngắn thời gian thi công.  Tốc độ làm việc chuyển nhanh.

 Số lượng lớn giúp việc sản xuất được liên tục.  Nâng cao đáng kể năng suất sản xuất.  Dễ sử dụng, vận hành đơn giản. Nguyên tắc sử dụng máy cắt bê tông an toàn và hiệu quả Người thợ cần tuân thủ cách sử dụng máy cắt bê tông an toàn nhằm tăng hiệu suất lao động, tiết kiệm công sức cũng như giảm thiểu tối đa rủi ro cho bản thân.

Máy cắt bê tông là một thiết bị cực kỳ hiệu quả để phá vỡ dễ dàng những bề mặt bê tông xi măng chắc chắn một cách nhanh chóng. Bởi vậy cũng yêu cầu người sử dụng phải có một kiến thức cơ bản khi sử dụng máy để bảo vệ an toàn cho bản thân và người xung quanh. Hiểu ưu điểm của máy cắt bê tông để tận dụng Máy cắt bê tông thường được chia làm 2 loại: cầm tay và xe đẩy. Trong đó loại máy cắt bê tông đang được nhiều người tìm mua bởi tính tiện lợi: nhỏ gọn, dễ di chuyển, có thể gọt những chi tiết mỏng và nhỏ, … Nhờ có chiếc máy cắt bê tông hữu dụng mà các bề mặt bê tông rắn chắc, các mảng tường lớn dễ dàng bị tháo dỡ một cách nhanh chóng.

Ưu điểm nổi bật của máy cắt bê tông  Phá vỡ mọi khối bê tông dù rắn chắc đến đâu.  Hiệu suất làm việc lớn, lưỡi cưa có tốc độ quay lên đến 3000 vòng/phút.  Thường sử dụng ở các công trình quy mô lớn nhỏ.  Lưỡi cắt bằng dây kim cương hoặc lưỡi mài mòn, giúp cắt các khối bê tông một cách đơn giản và nhanh chóng.

Đường kính lưỡi cắt 12-14 inch.  Có thể lựa chọn máy cắt bê tông chạy điện hoặc máy cắt bê tông chạy xăng tùy vào địa điểm. Máy chạy điện nhỏ gọn, ít gây tiếng ồn. Máy chạy xăng sử dụng ngoài trời với công suất lớn.

Nguyên tắc cần nhớ để sử dụng máy cắt bê tông an toàn 2 ⁕ Nguyên tắc chuẩn bị trước khi vận hành: - Kiểm tra kĩ thuật máy cắt:  Đặc biệt là các bộ phận an toàn của máy. Cần phải chắc chắn chúng vận hành bình thường, không bị lỏng ốc vít hay hư hỏng.  Nếu như phát hiện lỗi kỹ thuật dù là nhỏ cũng phải khắc phục ngay rồi mới đưa vào sử dụng. - Yêu cầu đối với người vận hành máy:  Đạt độ tuổi lao động, đã được đào tạo về kỹ thuật sử dụng và có khả năng khắc phục lỗi khi máy gặp sự cố.

 Đủ sức khỏe làm việc, được trang bị đầy đủ đồ bảo hộ: quần áo, khẩu trang, mũ, kính, găng tay…  Không vận hành máy trong tình trạng mệt mỏi, sử dụng chất cồn, không tỉnh táo sẽ gây ra sự nguy hiểm cho bản thân và người xung quanh.1: Cắt bê tông bằng tay (Nguồn: Công ty ATL Việt Nam) 1. Nguyên tắc khi vận hành  Vệ sinh sạch sẽ mặt cắt, không có cát, sỏi, rong rêu… hay bất kỳ thể nào gây cản trở quá trình thi công.  Chú ý vị trí đứng phù hợp khi vận hành máy, tránh trường hợp khi thi công bị bê tông đổ vào người, va trúng…  Không cố thay đổi hướng khi cắt, tránh tình trạng lưỡi bị gãy khi vận hành, rất nguy hiểm. 3  Sử dụng lưỡi cắt phù hợp với vật liệu cắt.

Nguyên tắc sau khi vận hành  Khóa và đóng bộ phận khởi động ngay sau khi hoàn thành công việc, rút nguồn điện để tránh việc người khác vô tình khởi động lại máy.  Thường xuyên kiểm tra và bảo dưỡng, thay thế các bộ phận hỏng hóc khi cần thiết.  Bảo quản máy ở nơi khô ráo, không để bên ngoài để tránh tình trạng oxy hóa do ảnh hưởng khí hậu sẽ làm giảm độ bền và hiệu suất làm việc của máy. Cách dùng máy cắt bê tông hiệu quả, an toàn nhất Tùy từng tính chất của công việc mà thực hiện điều khiển máy cắt betong khác nhau.

Trong khuôn khổ bài viết này, chúng tôi chỉ để cập tới 2 trường hợp điển hình là cắt mặt sàn bê tông bằng máy và xử lý mặt tường bê tông.  Dùng máy cắt betong để cắt mặt sàn bê tông Với dạng mặt sàn bê tông bạn nên chọn thật khéo léo để máy cắt bê tông có thể tạo được vết cắt chữ V theo vết nứt rộng. Tiếp đến, bạn lấy mũi khoan đi vào giữa vết cắt vừa tạo được, thường mũi khoan 18 ly là thích hợp nhất. Sau đó, dùng thêm mũi khoan 10 ly đi vào giữa mũi khoan vừa thực hiện trước đó để đi vào phần trung tâm của vết nứt.

Một bước rất quan trọng mà không phải ai cũng làm đúng chính là làm sạch vết cắt. Hãy chú ý tới bước này để đảm bảo đạt hiệu quả như mong muốn nhé. Sau khi tiến hành làm sạch hãy cấy ốc kim loại có dạng van 1 chiều vào lỗ khoản và trám toàn bộ đường nứt, vết cắt mà máy tạo ra bằng Sika dur 731 rồi để khô một ngày. Tuyệt đối không tác động tới khu vực dù chỉ là hành động nhỏ nhất, nhẹ nhất.

Quá trình bơm hóa chất chuyên dụng Sika dur 731 sẽ được thực hiện liên tục.  Dùng máy cắt betong để xử lý mặt tường Không có quá nhiều khác biệt so với cách trên, tuy nhiên cần chú ý đảm bảo an toàn cho người thực hiện bởi tính chất đặc thù của mặt tường. Các loại đĩa cắt phổ biến, cách nhận biết và công dụng Đĩa đá cắt đá mài: Đĩa đá cắt đá mài là loại mâm rời để gắn vào máy cắt, có tác dụng dùng để cắt hoặc mài nhẵn các vật liệu như kim loại, hợp kim, gỗ, nhựa, đá, bê tông. Đĩa đá cắt đá mài thường được làm bằng được làm từ ôxit nhôm cao cấp với keo phenol tiên tiến để có thể dùng cho những công việc đòi hỏi cao mà vẫn có được kết quả tốt.

Hơn nữa, lưới sợi thủy tinh được sản xuất chính xác để đảm bảo độ ổn định và an toàn cao trong quá trình cắt. 4 Một số loại đĩa đá cắt đá mài: - Đĩa đá cắt: Mỗi đĩa cắt được sản xuất để cắt các vật liệu khác nhau như cắt gỗ, cắt kim loại, cắt inox. hoặc có loại với độ cứng cao sử dụng rộng rãi với kim loại nhiều kim loại khác nhau - Đĩa đá mài: Đĩa đá mài chuyên dùng để mài nhẵn bề mặt vật liệu. - Đĩa đá cắt mài phối hợp: Đây là loại đĩa vừa có thể cắt hoặc mài vật liệu.2: Đĩa đá mài (Nguồn: Công ty MAKITA Việt Nam) Đĩa cắt kim cương: Đĩa cắt kim cương có thiết kế mảnh cắt theo công nghệ đặc biệt và kiểu sắp xếp hạt kim cương đảm bảo tốc độ cao khi cắt.

Ma trận kim cương của đĩa được tối ưu để có đường cắt nhanh nhất, trong khi các mảnh cắt kim cương hàn bằng laser hoạt động mạnh mẽ ở tốc độ cao. Đĩa cắt kim cương được dùng để cắt các loại vật liệu xây dựng như đá, bê tông, gạch,. Đĩa cắt kim cương rất dễ nhận dạng nhờ ma trận kim cương tạo thành các đường vân đặc trưng.3: Đá cắt bê tông 180 mm BOSCH (Nguồn: Công ty BOSCH Việt Nam) 5  Đĩa lưỡi cưa: Đĩa lưỡi cưa có nhiều loại dùng để cưa các loại vật liệu khác nhau như cưa gỗ, kim loại, thép. Tùy từng loại mà đĩa lưỡi cưa được làm từ các chất liệu phù hợp, tạo ra các đường cắt đáng tin cậy trên các loại vật liệu.

Đĩa lưỡi cưa đặc trưng với viền răng cưa xung quanh đĩa. Một số loại đĩa lưỡi cưa: - Đĩa lưỡi cưa gỗ: Chuyên dùng để cưa trên vật liệu gỗ.
